2015高职 电气控制系统 任务书7-西门子(赛项赛卷)

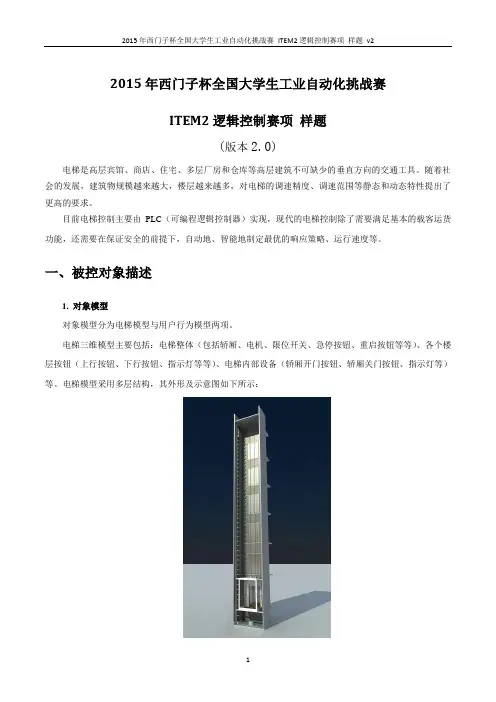

2015年西门子杯全国大学生工业自动化挑战赛ITEM2逻辑控制赛项样题(版本2.0)电梯是高层宾馆、商店、住宅、多层厂房和仓库等高层建筑不可缺少的垂直方向的交通工具。

随着社会的发展，建筑物规模越来越大，楼层越来越多，对电梯的调速精度、调速范围等静态和动态特性提出了更高的要求。

目前电梯控制主要由PLC（可编程逻辑控制器）实现，现代的电梯控制除了需要满足基本的载客运货功能，还需要在保证安全的前提下，自动地、智能地制定最优的响应策略、运行速度等。

一、被控对象描述1. 对象模型对象模型分为电梯模型与用户行为模型两项。

电梯三维模型主要包括：电梯整体（包括轿厢、电机、限位开关、急停按钮、重启按钮等等）、各个楼层按钮（上行按钮、下行按钮、指示灯等等）、电梯内部设备（轿厢开门按钮、轿厢关门按钮、指示灯等）等。

电梯模型采用多层结构，其外形及示意图如下所示：电梯模型中各IO参数均可与PLC通过现场总线相连，实施自动控制。

用户行为模型指软件系统将模拟各楼层出现的用户数量（按一定概率模型）以及每位用户对电梯的操作行为，如每一名用户按下期望到达的目标楼层按钮。

用户行为模型可以模拟现实情况下大量用户使用电梯时的具体用例，从而观察PLC所控制的电梯的行为是否符合要求。

2. 设计参数（以六层电梯为例）3. 输入输出数据（1）发往控制器的数字量信号（2）控制器输出的数字量信号二、控制任务1. 单部电梯基本功能根据不同楼层客户需求，即时响应，实现自动平层、开关门、超重提示、实现上下限位，层门联锁保护等，并根据不同的需求实现合理的响应。

具体地，应包含但不限于如下功能：1）集选控制集选控制是指在信号控制的基础上把召唤信号集合起来进行有选择的应答。

电梯在运行过程中可以应答同一方向所有层站呼梯信号和操纵箱上的选层按钮信号，并自动在这些信号指定的层站平层停靠。

电梯运行响应完所有呼梯信号和指令信号后，停在最后一次运行的目标层待命。

2）开关门控制电梯未起动且门已关上或正在关闭时，如果本层召唤按钮被按下，轿门自动打开。

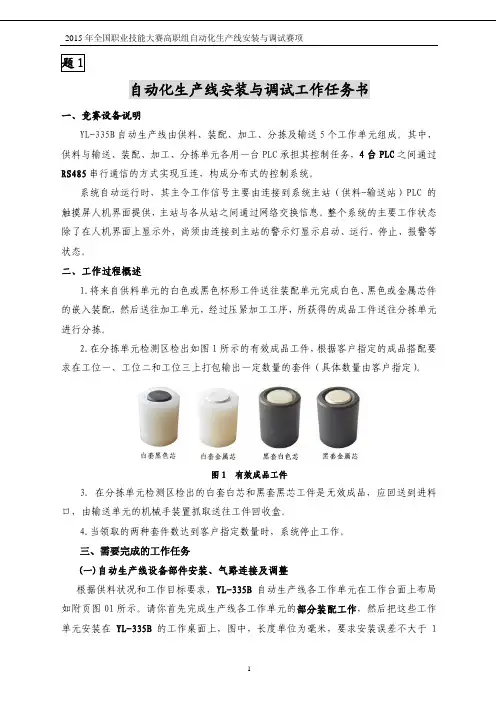

题1自动化生产线安装与调试工作任务书一、竞赛设备说明YL-335B自动生产线由供料、装配、加工、分拣及输送5个工作单元组成。

其中，供料与输送、装配、加工、分拣单元各用一台PLC承担其控制任务，4台PLC之间通过RS485串行通信的方式实现互连，构成分布式的控制系统。

系统自动运行时，其主令工作信号主要由连接到系统主站（供料-输送站）PLC的触摸屏人机界面提供，主站与各从站之间通过网络交换信息。

整个系统的主要工作状态除了在人机界面上显示外，尚须由连接到主站的警示灯显示启动、运行、停止、报警等状态。

二、工作过程概述1.将来自供料单元的白色或黑色杯形工件送往装配单元完成白色、黑色或金属芯件的嵌入装配，然后送往加工单元，经过压紧加工工序，所获得的成品工件送往分拣单元进行分拣。

2.在分拣单元检测区检出如图1所示的有效成品工件，根据客户指定的成品搭配要求在工位一、工位二和工位三上打包输出一定数量的套件（具体数量由客户指定）。

图1 有效成品工件3. 在分拣单元检测区检出的白套白芯和黑套黑芯工件是无效成品，应回送到进料口，由输送单元的机械手装置抓取送往工件回收盒。

4.当领取的两种套件数达到客户指定数量时，系统停止工作。

三、需要完成的工作任务(一)自动生产线设备部件安装、气路连接及调整根据供料状况和工作目标要求，YL-335B自动生产线各工作单元在工作台面上布局如附页图01所示。

请你首先完成生产线各工作单元的部分装配工作，然后把这些工作单元安装在YL-335B的工作桌面上，图中，长度单位为毫米，要求安装误差不大于1毫米。

安装时请注意，输送单元直线运动机构的参考点位置在原点传感器中心线处，这一位置也称为系统原点。

各工作单元装置侧部分的装配要求如下：⑴根据附页02 和03 图（加工、分拣单元的装配效果图），完成加工和分拣两单元装置侧部件的安装和调整以及工作单元在工作台面上定位。

然后根据两单元工作的工艺要求完成它们的气路连接，并调整气路，确保各气缸运行顺畅和平稳。

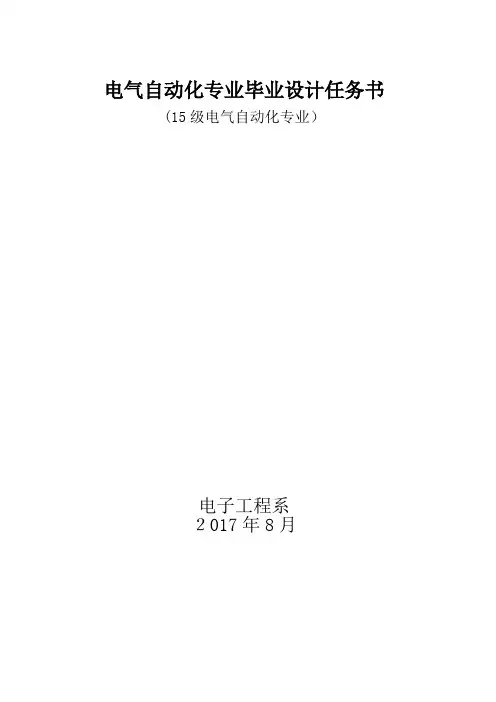

电气自动化专业毕业设计任务书(15级电气自动化专业）电子工程系２017年8月电气自动化专业毕业设计论文任务书一毕业设计论文的目的毕业设计是本专业培养学生的最后一个综合性的实践教学环节.通过完成一定的生产设计或科研试制任务，获得运用基本理论的工程技术训练,达到综合素质和能力的提高。

其目的培养学生独立分析和处理专业问题的能力;完成工程师的基本训练和初步具有从事科学研究的能力.具体包括:1．掌握查阅资料的方法。

资料应为本专业涉及的各种文献资料(包括外文资料）和各种工具书的使用方法。

2．巩固专业思想,确立为我国工业电气自动化、自动化事业奋斗的志向。

在工作态度、纪律和团结协作等方面受到良好的训练,为毕业后走上工作岗位作好准备。

3．培养学生综合运用科学理论知识，实践知识,结合生产、科研课题,独立分析与解决本专业技术问题的能力.4．进一步提高学生的设计计算、计算机绘图,以及实验测量等基本技能。

5．培养学生在规定的时间内,在教师的指导下，能独立完成毕业设计课题给定的任务，并写出设计说明书.二毕业设计的命题1.根据本专业毕业设计的大纲要求。

结合生产实际拟定,即可选择现实题目,也可假拟题目。

2.选题的难易程度要适当,使学生在规定的时间内经过努力方能完成。

3.选题原则上一人一题，尽可能选择工程性较强的课题，以保证有足够的工程训练。

4.毕业生根据所从事的工作情况,合理选择毕业设计或论文课题,也可以根据工作岗位实际另行选择课题。

三毕业设计的要求1.设计中要严肃认真，严格执行学校或工厂上、下班制度,遵守校规、厂规，要进行考勤,并列入考核内容。

2.要独立思考,独立钻研,深入实际调查研究,不能相互抄袭;要善于向有专长知识的工厂技术人员，工人师傅和各种教师请教。

从实际需要出发,不能以涉及未学过、不熟悉部分为理由而推委敷衍.3.工作量：学生均应参加总体方案的讨论及确定。

按此规定的分配任务,按时、按质、按量的完成设计、计算,并对课题成果进行总结，撰写论文。

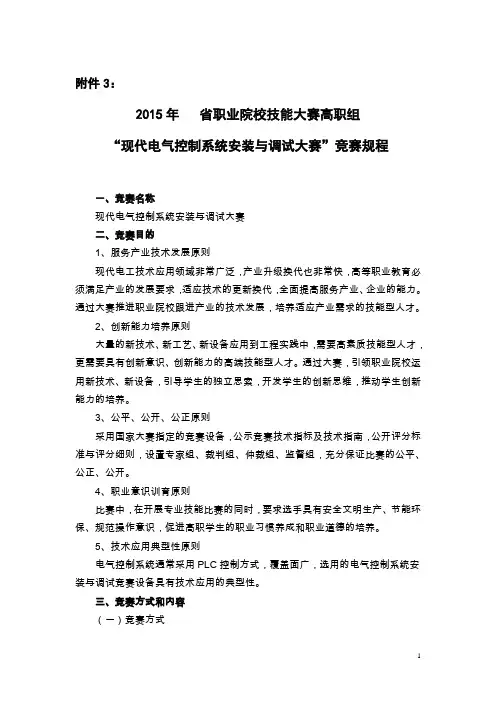

附件3：2015年省职业院校技能大赛高职组“现代电气控制系统安装与调试大赛”竞赛规程一、竞赛名称现代电气控制系统安装与调试大赛二、竞赛目的1、服务产业技术发展原则现代电工技术应用领域非常广泛，产业升级换代也非常快，高等职业教育必须满足产业的发展要求，适应技术的更新换代，全面提高服务产业、企业的能力。

通过大赛推进职业院校跟进产业的技术发展，培养适应产业需求的技能型人才。

2、创新能力培养原则大量的新技术、新工艺、新设备应用到工程实践中，需要高素质技能型人才，更需要具有创新意识、创新能力的高端技能型人才。

通过大赛，引领职业院校运用新技术、新设备，引导学生的独立思索，开发学生的创新思维，推动学生创新能力的培养。

3、公平、公开、公正原则采用国家大赛指定的竞赛设备，公示竞赛技术指标及技术指南，公开评分标准与评分细则，设置专家组、裁判组、仲裁组、监督组，充分保证比赛的公平、公正、公开。

4、职业意识训育原则比赛中，在开展专业技能比赛的同时，要求选手具有安全文明生产、节能环保、规范操作意识，促进高职学生的职业习惯养成和职业道德的培养。

5、技术应用典型性原则电气控制系统通常采用PLC控制方式，覆盖面广，选用的电气控制系统安装与调试竞赛设备具有技术应用的典型性。

三、竞赛方式和内容（一）竞赛方式本赛项为团体赛，2名选手为一队。

每个学院参赛队原则上不超过2支。

参赛队均可配1名指导教师。

参赛选手和指导教师报名获得确认后不得随意更换。

组队要求：（1）参赛选手须为高等学校全日制在籍学生；（2）大赛组委会进行参赛人员资格审查。

比赛期间，允许参赛队员在规定时间内按照规则，接受指导教师指导。

（二）竞赛内容1．控制系统电路设计。

2．控制系统电路布置、连接工艺与调试。

3．工作单元独立功能完成情况。

4. 控制系统整体功能完成情况。

5. 电气控制系统故障检修。

6. 职业素养。

四、竞赛规则1.比赛在240分钟内进行。

选手休息、饮水、上洗手间等，不安排专门用时，统一计在竞赛时间内，竞赛计时工具，以赛场设置的时钟为准。

2015年全国职业院校技能大赛现代电气控制系统安装与调试（总时间：240分钟）工作任务书场次号工位号注意事项一、本任务书共17页，如出现缺页、字迹不清等问题，请及时向裁判示意，进行任务书的更换。

二、在完成工作任务的全过程中，严格遵守电气安装和电气维修的安全操作规程。

电气安装中，低压电器安装按《电气装置安装工程低压电器施工及验收规范（GB50254-96）》验收。

三、不得擅自更改设备已有器件位置和线路，若现场设备安装调试有疑问，须经设计人员（赛场评委）同意后方可修改。

四、竞赛过程中，参赛选手认定竞赛设备的器件有故障，可提出更换，器件经现场裁判测定完好属参赛选手误判时，每次扣参赛队3分；若因人为操作损坏器件，酌情扣5-10分；后果严重者（如导致PLC、变频器、伺服等烧坏），本次竞赛成绩计0分。

五、所编PLC、触摸屏等程序必须保存到计算机的“D: \工位号”文件夹下，工位号以现场抽签为准。

六、参赛选手在完成工作任务的过程中，不得在任何地方标注学校名称、选手姓名等信息。

请按要求在4个小时内完成以下工作任务：一、按“混料罐系统控制说明书”，设计电气控制原理图，并按图完成器件选型计算、器件安装、电路连接（含主电路）和相关元件参数设置。

二、按“混料罐系统控制说明书”，编写PLC程序及触摸屏程序，完成后下载至设备PLC及触摸屏，并调试该电气控制系统达到控制要求。

三、参考YL-ZT型T68镗床电气原理图，排除T68镗床电气控制电路板上所设置的故障，使该电路能正常工作，同时完成维修工作票。

混料罐系统控制说明书一、混料罐系统运行说明在炼油、化工、制药、水处理等行业中,将不同液体混合是必不可少的工序,而且这些行业中多为易燃易爆、有毒有腐蚀性的介质,不适合人工现场操作。

本混料罐系统设计借助PLC来控制混料罐,对提高企业生产和管理自动化水平有很大的帮助,同时又提高了生产效率、使用寿命和质量,减少了企业产品质量的波动。

液料罐M1M2M3M4原料1原料2出料混料泵SQ3SQ2SQ1图1 混料罐系统混料罐系统由以下电气控制回路组成：进料泵1由电机M1驱动【M1为三相异步电机，只进行单向正转运行】。

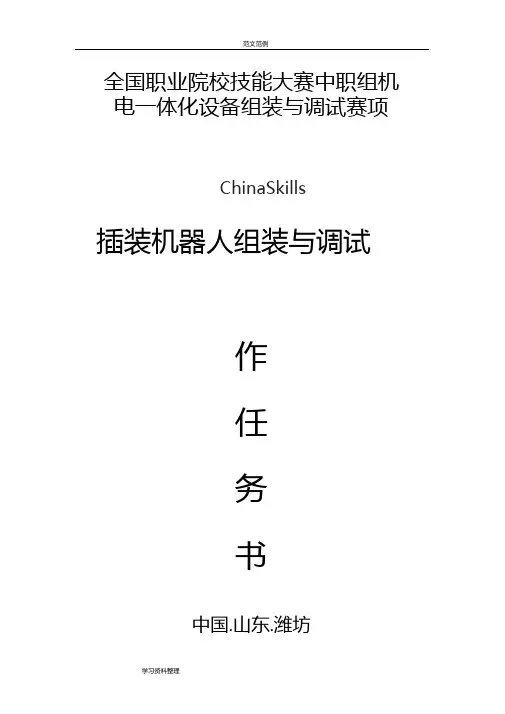

全国职业院校技能大赛中职组机电一体化设备组装与调试赛项ChinaSkills插装机器人组装与调试作任务书中国.山东.潍坊2015.6一、按《零件抓取位置部件组装图》（图号00-1 ）、《上一工位送件机构组装图》（图号00-2）、《传感器支架及导块组装图》（图号00-3）组装插装机器人的部件，按《插装机器人组装图》（图号01）组装插装机器人，并满足图纸提出的技术要求。

二、按《插装机器人电气原理图》（图号为02）连接插装机器人的控制电路，你连接的电路应符合工艺规范要求。

三、按《插装机器人气动系统图》（图号03）连接插装机器人的气路，使其符合工艺规范要求。

四、请你正确理解插装机器人的零件插装要求、意外情况的处理等，制作触摸屏的界面，编写插装机器人的PLC控制程序和设置变频器的参数。

注意：在使用计算机编写程序时，请你随时在计算机E盘保存已编好的程序，保存文件名为工位号加 A （如03号工位文件名为“ 03A”）。

五、请你安装、调整传感器的位置和灵敏度，调整机械部件的位置，完成插装机器人的整机调试，使插装机器人能按照要求完成插装生产任务。

六、请你填写组装与调试记录中的有关内容。

注意！本次组装与调试的插装机器人，用触摸屏控制。

你可以同时使用触摸屏和按钮模块上按钮、开关控制，但没有加分。

你也可以单独使用按钮模块上的按钮、开关控制。

这时，你需要在《插装机器人电气原理图》上画出增加的电路，但原电路不能改动。

单独使用按钮模块上的按钮、开关控制不能得触摸屏的相关分插装机器人说明生产某产品的自动生产线上的某一个工作位置（以下简称本工位），插装机器人要在产品上插入3种零件，产品上零件的插装位置及插装的零件如图1所示。

图中A为白色塑料零件，B为金属零件，C为黑色塑料零件。

插装机器人各部件名称及其安装位置如图2所示。

45±3 || | 45±3 \ 11 45±3 \[^5±3v iv m n i 位置图i零件及其插装位置插装机器人运行前，机械手停靠在零件C抓取位置的上方、手臂缩回、手爪到下一工位产品出口废品出口范文范例图2插装机器人部件名称及其安装位置插装机器人的调试入正确密码，可进入调试界面。

2015高职电赛题目在2015年高职电赛中，哪个题目要求设计一个交直流隔离放大器？A. A题B. B题C. C题D. D题2015年高职电赛题目中，关于信号参数测量仪的设计要求，以下哪项是错误的？A. 可以输出正弦波、方波、三角波B. 频率测量范围：100Hz～100kHzC. 幅度测量范围：0.5V～5VD. 频率测量误差≤100%2015年高职电赛题目中，具有太阳能充电功能的应急LED灯的设计要求包括哪些？（多选）A. 220v交流充电电路B. 太阳能充电器C. 2瓦LED驱动D. 高效的市电充电2015年高职电赛题目中，关于电源题的设计要求，以下哪项是正确的？A. 输出电压为1.5V，输出电流为10mAB. 输入电压范围为3V~12VC. 电源效率不低于50%D. 不需要具备短路保护功能在2015年高职电赛中，哪个题目要求设计一个具有短路保护功能的直流稳压电源？A. A题B. B题C. C题D. D题2015年高职电赛题目中，关于红外光通信的设计要求，以下哪项是错误的？A. 传输距离需要达到2米以上B. 发射管功率与电流与关系需要调整C. 接收级放大不需要考虑D. 需要使用反相器74HC04进行解调2015年高职电赛题目中，简易频率特性分析仪的设计要求包括哪些？（多选）A. 采用DDS芯片AD9854B. 使用8052单片机作为控制单元C. 需要实现扫频信号的产生D. 不需要按键控制实现在2015年高职电赛中，关于电源电路的设计，以下哪项是正确的？A. 可以使用变压器将输入电压变换为所需的输出电压B. 整流电路不需要使用二极管C. 滤波电路的作用是去除直流电中的纹波D. 电源电路的效率与变压器的变压比无关。

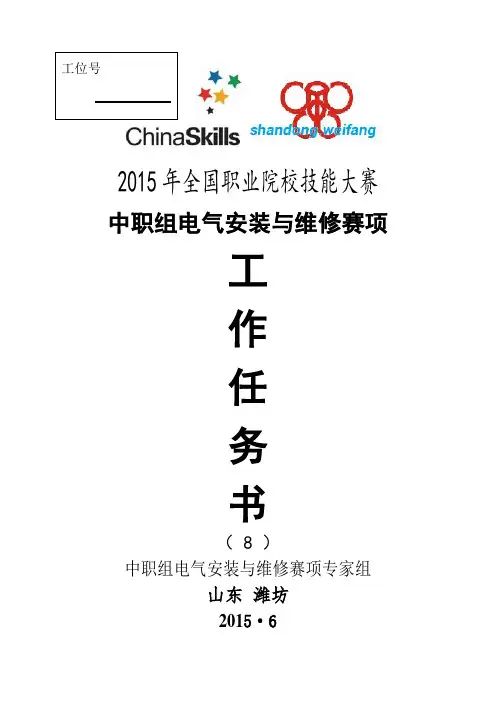

工作任务书（ 8 ）中职组电气安装与维修赛项专家组山东潍坊2015·6请按要求在4个小时内完成以下竞赛任务：一、根据施工单安排的工作任务及给定的技术资料，完成配用电装置、照明装置和弱电系统的安装。

二、根据施工单提供的××设备电气控制原理图，完成控制电路的连接及相关元件的参数设置，并按××设备电气控制说明书调试该设备的电气控制系统使其达到控制要求。

三、按工作票给定的维修任务，排除X62W铣床电气控制电路板上所设置的故障，使该电路恢复正常工作。

四、完成“维修工作票”和“电气安装施工记录”中相关内容的填写。

请注意下列事项：一、在完成竞赛任务的全过程中，严格遵守电气安装和电气维修的安全操作规程，通电调试必须经过现场裁判许可并签字后进行。

二、电气安装中，线路安装参照《建筑电气工程施工质量验收规范（GB50303-2002）》验收，低压电器安装参照《电气装置安装工程低压电器施工及验收规范（GB50254-96）》验收，弱电线路的安装参照《智能建筑工程质量验收规范（GB 50339）》验收。

三、不得擅自更改施工图纸中的安装尺寸和技术要求，若出现现场设备无法满足安装尺寸者，须经设计人员（赛场评委）同意后方可修改，同时在施工单的“施工图更改记录”栏填写变更事项，评委签字后生效。

四、在“施工单”、“维修工作票”、“电气安装施工记录”、“赛场记录表”上填写你的工位号。

××工作间电气安装工程施工单施工单编号 N0： DQAZYWX2015××设备电气控制说明书××设备的主轴由一台型号为YS5021的三相异步（双速）电动机M1拖动，可进行正、反转及低、高速运行；工作台由一台型号为YS5024、带离心开关的三相异步电动机M2通过变频器拖动其正、反转，多速运行；主轴的上下移动由伺服电动机M3的正、反转拖动。

其电气控制原理图如图008所示，设备通过电气控制箱的按钮、指示灯及触摸屏对设备运行进行监视和控制。

工作任务书（ 9 ）中职组电气安装与维修赛项专家组山东潍坊2015·6请按要求在4个小时内完成以下竞赛任务：一、根据施工单安排的工作任务及给定的技术资料，完成配用电装置、照明装置和弱电系统的安装。

二、根据施工单提供的××设备电气控制原理图，完成控制电路的连接及相关元件的参数设置，并按××设备电气控制说明书调试该设备的电气控制系统使其达到控制要求。

三、按工作票给定的维修任务，排除X62W铣床电气控制电路板上所设置的故障，使该电路恢复正常工作。

四、完成“维修工作票”和“电气安装施工记录”中相关内容的填写。

请注意下列事项：一、在完成竞赛任务的全过程中，严格遵守电气安装和电气维修的安全操作规程，通电调试必须经过现场裁判许可并签字后进行。

二、电气安装中，线路安装参照《建筑电气工程施工质量验收规范（GB50303-2002）》验收，低压电器安装参照《电气装置安装工程低压电器施工及验收规范（GB50254-96）》验收，弱电线路的安装参照《智能建筑工程质量验收规范（GB 50339）》验收。

三、不得擅自更改施工图纸中的安装尺寸和技术要求，若出现现场设备无法满足安装尺寸者，须经设计人员（赛场评委）同意后方可修改，同时在施工单的“施工图更改记录”栏填写变更事项，评委签字后生效。

四、在“施工单”、“维修工作票”、“电气安装施工记录”、“赛场记录表”上填写你的工位号。

××工作间电气安装工程施工单施工单编号 N0： DQAZYWX2015××设备电气控制说明书××设备的主轴由一台型号为YS5021的三相异步（双速）电动机M1拖动，可进行正、反转及低、高速运行；工作台由一台型号为YS5024、带离心开关的三相异步电动机M2通过变频器拖动其正、反转，多速运行；主轴的上下移动由伺服电动机M3的正、反转拖动。

其电气控制原理图如图008所示，设备通过电气控制箱的按钮、指示灯及触摸屏对设备运行进行监视和控制。

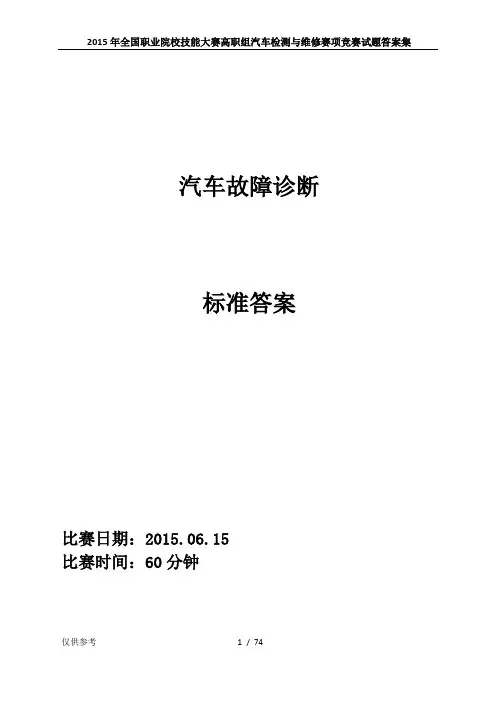

汽车故障诊断标准答案比赛日期：2015.06.15比赛时间：60分钟汽车故障诊断分赛项试题序号：09（2015年抽中）系统软件会自动设置以下故障，主要故障属性和组合。

注意：1、标准化理论考核试题见附件，用B5纸张格式。

2、23号为无关故障，选手在明确无关故障后无需诊断就可协助恢复。

3、注意故障设置软件的使用方法。

第一部分：实车故障诊断故障现象序号（1）：起动机不转诊断稀路1、故障号（64虚）现象：起动机不转，解码器与发动机控制单元无法通讯。

在（02，03，09，19，44，53）中故障代码：06224代码定义：驱动系数据总线：发动机控制单元发出的信息丢失；故障代码：06226代码定义：驱动系数据总线：发动机控制单元发出的不可靠信息无信号/通信故障代码：01314代码定义：发动机控制单元无信号/通信。

（粗体字代码内容三选一）排除步骤：1)测量J623端电位测量，T94/5、T94/6电位异常。

2)测量SB14保险，测的SB14异常。

3)测量J271各脚电位，测的J271（86#）线圈接地电位异常。

4)测J623(T94/69)电位，得出线路虚接。

2、故障号（79断）故障现象：起动机不转，仪表指示未见异常在发动机中故障代码：12361代码定义：起动机继电器2启动：断路A方案排除步骤：1)测量J623（T94/31）电位2)测量J710的2#电位异常，得出线路断路。

B方案排除步骤：1)测量J710 2#，异常。

2)测量J623（T94/31）电位，得出线路断路。

本试题满分30第一步：准确描述故障现象，并列举故障原因（5分）得分故障现象描述：打开点火开关，EPC灯不亮，其余仪表灯正常（0.25）；推到起动档，起动机不转（0.75）。

1控制原理图，资料来源（18/2,18/3,18/13,18/17），不用者不填0.253初步分析测试结果，必要时简单修复，并做进一步诊断（或验证），不用者不填。

故障可能范围，分析到第一层即可，不用者不填：●起动机自身故障（0.125）。

题7自动化生产线安装与调试工作任务书一、竞赛设备说明YL-335B自动生产线由供料、装配、加工、分拣及输送5个工作单元组成。

其中，供料、装配、加工与输送、分拣单元各用一台PLC承担其控制任务，4台PLC之间通过RS485串行通信的方式实现互连，构成分布式的控制系统。

系统自动运行时，其主令工作信号主要由连接到系统主站（加工-输送站）PLC的触摸屏人机界面提供，主站与各从站之间通过网络交换信息。

整个系统的主要工作状态除了在人机界面上显示外，尚须由连接到主站的警示灯显示启动、运行、停止、报警等状态。

二、工作过程概述1.将来自供料单元的白色或黑色杯形工件送往装配单元完成白色、黑色或金属芯件的嵌入装配，然后送往加工单元，经过压紧加工工序，所获得的成品工件送往分拣单元进行分拣。

2.在分拣单元检测区检出如图1所示的有效成品工件，根据客户指定的成品搭配要求在工位一、工位二和工位三上打包输出一定数量的套件（具体数量由客户指定）。

图1 有效成品工件3. 在分拣单元检测区检出的白套白芯和黑套黑芯工件是无效成品，应回送到进料口，由输送单元的机械手装置抓取送往工件回收盒。

4.当领取的两种套件数达到客户指定数量时，系统停止工作。

三、需要完成的工作任务(一)自动生产线设备部件安装、气路连接及调整根据供料状况和工作目标要求，YL-335B自动生产线各工作单元在工作台面上布局如附页图01所示。

请你首先完成生产线各工作单元的部分装配工作，然后把这些工作单元安装在YL-335B的工作桌面上，图中，长度单位为毫米，要求安装误差不大于1毫米。

安装时请注意，输送单元直线运动机构的参考点位置（系统原点）在原点传感器中心线处，供料单元出料台中心线也与原点传感器中心线重合。

各工作单元装置侧部分的装配要求如下：⑴根据附页02 和03 图（加工、分拣单元的装配效果图），完成加工和分拣两单元装置侧部件的安装和调整以及工作单元在工作台面上定位。

然后根据两单元工作的工艺要求完成它们的气路连接，并调整气路，确保各气缸运行顺畅和平稳。

全国职业院校技能大赛赛项规程一、赛项名称赛项编号：XG-130赛项名称：现代电气控制系统安装与调试英语翻译：Modern electric control system installation anddebugging赛项组别：高职组赛项归属产业：现代装备制造业、工业自动化二、竞赛目的本赛项适应现代产业转型升级需求，覆盖电气自动化技术、机电一体化技术、工业网络技术、电气设备应用与维护、机电设备维修与管理、电机与电器、供用电技术、农村电气化技术等众多专业的专项技术和专业核心技术技能，通过竞赛引领教育与产业、学校与企业、课程设置与职业岗位的深度衔接，引领全国职业院校机电大类、自动化大类专业建设、实训基地建设、师资队伍的提升、课程教学的改革和优化，培养有精湛现代电气控制系统安装与调试的实践能力、创新能力的高端技能型专门人才。

通过此项比赛，考核选手电工基本技能、电机与电气控制、PLC 应用技术、电工测量与仪表调试、电力电子技术、交直流调速、组态控制技术、工业现场网络等核心技术技能，同时可考核参赛选手工作效率、质量意识、安全意识、节能环保意识和规范操作等职业素养。

三、竞赛内容竞赛时长：完成本赛项工作任务的规定时间为4小时。

竞赛内容的组成与比重：（1）控制系统电路设计（10%）参赛选手按工作任务书给定的现代电气控制系统的工作要求，计算选型设备参数，选择正确的元器件，设计、绘制现代电气控制系统中的部分电路的控制原理图、接线图、元件表等。

（2）控制系统电路布置、连接工艺与调试（20%）参赛选手按工作任务书给定的现代电气控制系统的施工图和你所设计绘制的电气原理图、接线图，安装选择的电器元件，完成现代电气控制系统的线路连接，并进行初步调试。

（3）工作单元独立功能完成情况（30%）参赛选手按任务书给定的现代电气控制系统的功能要求完成PLC 编程、触摸屏组态、网络通讯设置、驱动器参数设置等，能实现局部工作单元调试运行。

2015年西门子杯全国大学生工业自动化挑战赛设计开发型赛项初赛赛题赛题——反应器控制。

要求根据所提供的工艺对象，通过分析其对象动态特性，设计系统控制方案，现场实施并投入运行。

一、被控对象描述1. 工艺流程所选被控对象为过程工业常见的反应器系统，属于连续反应过程。

反应过程为反应物A与反应物B发生反应，生成产物C。

反应开始后由冷却水进行冷却。

其工艺流程图如下：FV1203该连续反应系统以反应物A与反应物B，在反应温度70.0℃下进行反应，反应的产物为C。

反应设备包括：反应器，反应器耐压约2.5MPa。

为了安全，要求反应器在系统开、停车全过程中压力不超过1.5 MPa。

反应器压力报警上限组态值为1.2 MPa。

反应过程主要有两股连续进料。

第一股是反应物A，FI1201为进料流量，FV1201是进料阀；第二股是反应物B，FI1203为进料流量，FV1203是进料阀；反应器内主产物C重量百分比浓度在图中指示为AI1201，反应温度为TI1201，液位为LI1201。

反应器出口流量为FI1202，由出口阀FV1202控制其流量。

反应器出口为混合液，由产物C与未反应的A、B组成。

反应器冷却水入口流量为FI1105，由阀FV1105控制流量。

2. 开车步骤1．初始化检查，系统处于开车前状态，确认所有阀门处于关闭状态。

2．开FV1201约50%，开始进料。

3．开FV1203约50%，开始进料。

4．液位LI1201上升，物料开始反应，当反应器温度达到45℃时，调节冷却水进料确保反应器温度缓慢上升。

5．当液位上升至80%左右，打开出口阀门FV1202。

6. 反应器正常运行时，确保反应器温度、压力、液位、产品组份和出口流量均维持在工艺要求范围内。

同时，确保反应器处在安全、稳定的生产工况。

二、控制任务1、进料流量及比例控制反应器共有两股连续进料。

要求选手设计控制系统克服每股进料的流量扰动。

同时，需要保证两股物料以一定比例进料。

附件41高职制造大类现代电气控制系统安装与调试赛项技能竞赛规程、评分标准及选手须知一、竞赛内容竞赛内容包括以下4个部分：1.控制系统电路设计参赛选手按竞赛任务书给定的现代电气控制系统的工作要求，计算选型设备参数，选择正确的元器件，设计、手工绘制现代电气控制系统中的部分电路的控制原理图、接线图、元件表等。

2.控制系统电路布置、连接工艺与调试参赛选手按竞赛任务书给定的现代电气控制系统的施工图和竞赛过程中设计绘制的电气原理图、接线图，安装选择的电器元件，完成现代电气控制系统的线路连接，并进行初步调试。

3.操控单元独立功能和系统整体功能完成情况参赛选手按任务书给定的现代电气控制系统的功能要求完成PLC编程、触摸屏组态、网络通讯设置、驱动器参数设置等，能实现局部操控单元调试运行和系统整体运行。

4.电气控制系统故障检修竞赛任务要求在典型机床电路智能考核单元设置故障点，参赛选手检测工具选用正确，检测方法规范，故障判断准确，排除故障后系统可正常工作。

二、竞赛方式2人小组赛。

三、竞赛时量240分钟。

四、名次确定办法按竞赛总成绩由高到低排序确定名次。

成绩相同时，竞赛用时少者名次列前；成绩和用时均相同，操作较规范者名次列前。

五、评分标准与评分细则1.评分标准及分值2.评分细则说明：1.每个评分点扣分合计不超过该评分点的满分。

2.出现下列情形的从总成绩中扣分，严重违反赛场纪律取消考试资格，成绩记0分。

(1)人为造成PLC、变频器、触摸屏、开关电源或电机等器件损坏从比赛成绩中每处扣30分;(2)出现污染赛场环境，工具遗忘在赛场等不符合职业规范的行为从比赛成绩中每处扣3分;(3)误判元器件损坏设备从比赛成绩中每处扣5分;(4)电路因短路跳闸从比赛成绩中每次扣10分;(5)由于设备安装松动可能导致安全事故的情况从比赛成绩中每处扣20分。

六、赛点提供的设施设备仪器清单(一）主要配置清单YL－158GA1型现代电气控制系统实训考核装置主要配置表说明：设备上的导轨和线槽都已固定好；柜内板上电气元件需选型安装。
