混凝土实验室建设及仪器地配置方案设计

混凝土实验室试验技术规范一、前言混凝土作为一种广泛应用的建筑材料，其品质的稳定性和性能的可靠性对于建筑工程的安全和质量至关重要。

混凝土实验室试验技术规范的制定和执行，对于保证混凝土质量的稳定性和可靠性具有重要的意义。

二、试验室基本设施1、试验室建筑设计试验室的建筑设计应符合以下要求：（1）根据试验室的使用功能，选用合适的建筑材料，保证试验室的耐久性和安全性；（2）试验室应符合防火要求，采用防火材料和防火措施；（3）试验室应配备通风、照明、排水等设施，保证试验室内环境的舒适性和卫生性；（4）试验室应设立防潮、防尘、防震等措施，保证试验室内设备的正常运行和试验数据的准确性。

2、设备和仪器试验室应配备以下设备和仪器：（1）混凝土试验机、压力机、弯曲机等试验设备；（2）混凝土试验用模具、振动器、水平仪、压力计等试验辅助设备；（3）计算机、打印机、数显仪表等计算和记录设备；（4）试验室设备应符合国家标准和行业标准，且应定期进行检验和维护。

三、试验室试验流程1、混凝土原材料试验（1）水泥试验水泥试验应包括外观、比表面积、标准稠度、初凝时间、终凝时间、28d抗压强度等试验。

（2）骨料试验骨料试验应包括骨料的强度、吸水率、密度、含泥量等试验。

（3）水试验水试验应包括外观、PH值、浊度、溶氧量、总硬度等试验。

2、混凝土配合比试验混凝土配合比试验应包括以下内容：（1）水泥用量试验（2）骨料用量试验（3）水用量试验（4）外加剂试验（5）配合比确定3、混凝土强度试验混凝土强度试验应包括以下内容：（1）混凝土抗压强度试验（2）混凝土抗拉强度试验（3）混凝土抗弯强度试验（4）混凝土压缩弹性模量试验4、混凝土耐久性试验混凝土耐久性试验应包括以下内容：（1）混凝土碳化试验（2）混凝土氯离子渗透试验（3）混凝土冻融试验四、试验结果的处理和分析1、试验数据的处理方法试验数据的处理方法应符合以下要求：（1）数据应按照国家标准和行业标准进行处理；（2）数据处理程序应合理、简洁、可靠；（3）数据处理过程应进行记录和备份。

1 压力试验机 NYL-300D 台 1 微机控制恒加载可选压力试验机 NYL-300 台 1抗折抗压试验机 TYE-300B 台 1压力试验机 NYL-300A 台 1全自动压力试验机 TYE-3000 台 1 微机2 压力试验机 NYL-2000 台 1 一级精度可选压力试验机 TYE-2000A 台 1 液晶显示、打印压力试验机 TYE-2000B 台 1 液晶显示、打印压力试验机 TYE-2000C 台 1 一级精度，单片机恒加载压力试验机 TYE-2000E 台 1 一级精度，微机控制，恒加载压力试验机 TYE-3000 台 1 微机控制恒加载3 电动抗折试验机 DKZ-5000 台 1水泥抗折试验机 TYE-6 台 1水泥抗折试验机 TYE-6A 台 14 水泥混凝土标准养护箱 SHBY－40A(B) 台 15 混凝土加速养护箱 HJ-84 台 16 混凝土标准养护室全自动温湿控制仪 BYS-II 台 17 养护室加湿器台 28 振动台1×1 台 1可选混凝土试验用振动台 ZH.DZ-80 台 1 电磁铁固定试模9 砼弹性摸量测定仪 TM-Ⅱ 台 110 混凝土拌合物含气量测定仪 HC-7L 台 1可选混凝土拌合物含气量测定仪 LA-316 台 111 混凝土贯入阻力测定仪 HG-80 台 112 数显混凝土拌合物维勃稠度仪 HCY-A 台 113 水泥胶砂搅拌机 JJ-5 台 1 国家新标准14 水泥胶砂振实台 ZT-96 台 1 国家新标准15 水泥净浆搅拌机 NJ-160A 台 116 雷氏沸煮箱 FZ-31A 台 117 雷氏夹测定仪 LD-50 台 118 雷氏夹 LJ-175 台 119 雷氏夹托架台 120 雷氏夹附件套 121 标准稠度及凝结时间测定仪新标准台 1 即锥形维卡仪22 数显勃氏透气比面积测定仪 SBT-127 台 1可选勃氏透气比表面积仪 DBT-127 台 1 市科技奖23 水泥胶砂流动度测定仪 NLD-3 台 124 水泥细度负压筛析仪 FYS－150B 台 125 砼收缩膨胀仪 HSP-540 台 126 混凝土试验用搅拌机 HJW-60 台 127 水泥胶砂三联试模40×40×160 个 1828 水泥抗压夹具40×40 台 1 国家新标准29 水泥抗折夹具40×40×160 台 1 配TYE-6抗折机、TYE-300D抗折抗压30 水筛125×80 0.08mm 台 131 水筛座、喷头台 132 万能材料试验机 WE-1000B 台 134 混凝土快速试模台 135 砊抗压试磨150×150×550 条 2036 混凝土抗压试模100×100×100 个 137 混凝土抗压试模150×150×150 个 9038 混凝土抗压三联试模100×100×100 条 3039 抗渗试磨￠175×185×150 个 1840 混凝土抗渗仪 HS-4 台 141 液压脱模器 HS-4 台 142 手动式混凝土抗折试验机 NYL-50型台 1 用于公路试验43 砼压力泌水仪 SY-2 台 144 比长仪 BC-300 台 1可选比长仪 ISOBY-354 台 145 比长仪量干台 146 砊抗渗付模台 147 数显砂浆稠度仪 SC-145 台 148 数显顶击式标准振筛机 ZBSX-92A 台 1 Ф200、Ф300通用49 石子压碎仪台 150 压碎指标仪 ISO加厚套 151 针片状规准仪 HA 台 152 水泥砂浆抗压三联试摸70.7×70.7×70.7 个 153 钢直尺 0-60mm 把 154 坍落度测定仪特加厚含标尺、捣棒、漏斗套 355 混凝土快速冻融试验箱 HDR系列台 156 电子磅秤 60kg/5g 台 157 架盘天平 500g 台 158 架盘天平 100g 台 159 架盘天平 1000g 台 160 分析天平 328A（万分之一）台 161 电子天平 1000g/0.01g 台 162 电子天平 2000g/0.1g 台 163 水泥标准筛 0.9mm方孔台 164 石子筛 90-0.075 套 165 沙子筛 90-0.075 套 166 容量桶（容积升） 1-30L 套 167 负压筛 0.045mm 个 568 负压筛 0.08mm 个 569 烘干箱 45型台 170 高温炉1200℃ 台 171 蒸馏水器 5L 台 172 比长仪 ISOBY-354 台 173 游标卡尺 0-200mm 把 174 留样桶个 4075 水泥浆试磨36×60×60 个 176 机械秒表个 177 酒精灯个 178 标准砂 ISO标准包 5079 细度标准粉国标瓶 280 水泥净浆量水器 225ml 台 181 李氏比重瓶个 182 玻璃广口瓶 1000ml 个 183 玻璃烧杯 50-1000ml 套 184 干湿温度计只 185 PH酸度计 PHS-25 台 186 加外剂密度计 1.0-1.1，1.1-1.2 支 187 玻璃量筒 10-1000ml 套 188 不锈伸缩取样管 2m不锈钢支 289 移液管台 190 回弹仪台 191 不锈钢盘个 392 坩埚个 2093 坩埚钳个 194 温度计 0-100℃ 支 595 温度计（带节） 0-300℃ 支 296 吸管支 2097 橡胶锤子个 298 水泥刮刀把 199 抹灰刀把 5100 干燥器个 1101 钢筛把 2102 硅胶瓶 1103 白凡士林瓶 1104 硫酸铜瓶 1。

混凝土实验室配备要求
混凝土实验室是进行混凝土材料性能研究和质量检测的重要场所，其配备直接影响到实验工作的质量和效率。

为确保实验室能够准确进行相关测试和分析，需要具备一定的标准配备要求。

首先，混凝土实验室需要配备必要的基础设施和仪器设备。

基础设施包括实验室的建筑结构、通风系统以及实验台、梁、柱等支撑设施。

仪器设备主要包括强度测试设备、配料设备、试样制备设备等。

这些设备的性能和精度要符合相关标准，确保实验结果的准确性和可靠性。

其次，混凝土实验室需要配备专业的实验人员和技术人员。

实验人员应具备相关专业知识和实践经验，能够熟练操作各类实验设备并进行实验操作。

技术人员则负责设备的保养和维护，确保设备的正常运行。

他们需要定期对设备进行检测和校准，及时发现和排除故障。

此外，混凝土实验室还需要配备充足的原材料和试剂。

混凝土实验过程中需要使用水泥、砂、碎石、水等原材料进行配合，同时还需要各种试剂用于混凝土强度、抗渗性等性能测试。

这些原材料和试剂的质量应符合国家相关标准，确保测试的准确性和可比性。

另外，混凝土实验室还需要配备完善的数据记录和管理系统。

实验过程中产生大量数据，需要及时准确地记录和整理。

数据管理系统可以帮助实验人员进行数据的存储、分析和比对，提高工作效率并确保数据的完整性和安全性。

总的来说，混凝土实验室在配备方面需要综合考虑基础设施、仪器设备、人员技术、原材料试剂和数据管理等方面的要求，确保实验室能够顺利进行相关实验工作并取得准确可靠的测试结果。

只有这样，混凝土实验室才能为混凝土材料研究和质量控制提供可靠的技术支持。

1。

建筑工程实验室方案实验室位置：建筑工程学院内实验室总面积：500平方米实验室简介建筑工程实验室作为建筑工程学院的重要支撑平台，主要用于支持学生和教师进行建筑工程相关理论和实践教学、科研工作，为学生提供实践机会，促进学术交流与发展，培养学生创新意识与实践能力。

实验室配备了先进的仪器设备、专业的技术人员和管理团队，能够满足学院各项教学、科研任务的需要。

一、实验室设备（一）结构试验台1. 钢筋混凝土梁挠度试验台2. 钢筋混凝土梁抗压、抗弯试验台3. 钢筋混凝土柱抗压、抗弯试验台4. 钢筋混凝土板剪切试验台（二）材料试验台1. 水泥抗拉、抗压试验台2. 砂浆抗拉、抗压试验台3. 砖石抗拉、抗压试验台4. 钢筋拉伸试验台5. 木材抗弯、抗拉试验台（三）地基与基础试验设备1. 地基承载力试验设备2. 地基沉降测试装置3. 地基动力观测仪器（四）其他设备1. 玻璃钢管实验台2. 钢材试验台3. 砼试验设备4. 地震试验设备5. 耐久性试验设备二、实验室管理（一）实验室规章制度1. 实验室管理人员应制定实验室安全使用规定，明确实验室使用人员权限、设备设施的使用要求、实验操作规范等。

2. 实验室应制定完善的安全管理制度，定期进行安全检查，及时消除安全隐患。

（二）仪器设备管理1. 实验室应建立仪器设备台账，定期进行设备清查和维护，确保设备的完好和正常使用。

2. 强化仪器设备的安全保护意识，规范设备使用流程，禁止未经授权和培训的人员擅自使用设备。

（三）实验室人员培训1. 充分利用实验室资源，组织开展仪器设备操作培训和安全操作教育，提高实验室管理人员和使用人员的操作技能和安全意识。

2. 加强实验室技术人员的专业知识培训，提高技术服务水平和科研能力。

三、实验室建设要求（一）实验室环境要求1. 实验室内部要保持通风、明亮、干净卫生。

地面应平整、无积水，设施设备符合安全卫生要求。

2. 实验室应配备基本的消防设施，如灭火器、消防栓等，确保实验室的消防安全。

混凝土搅拌站实验室建设方案摘要：为把控预拌混凝土质量，满足各类建筑工程对混凝土各项指标的要求，混凝土搅拌站企业需配备混凝土实验室。

该实验室可对原材料及成品试块进行各项性能指标的检测。

本文主要介绍混凝土搅拌站实验室的配置、功能等方面的内容，可为混凝土搅拌站实验室的建设提供参考。

关键词：混凝土搅拌站混凝土实验室预拌混凝土质量对建筑工程质量的高低起到关键性因素。

随着我国经济的高速发展，社会城镇化建设发展对预拌混凝土的需求不断增加，预拌混凝土质量成为商品混凝土企业核心竞争力，其质量把控成为企业当下首要质控点。

为提高混凝土质量，满足建筑工程项目对混凝土性能的各项指标要求，混凝土搅拌站必须建立专项实验室，且实验室应具备进行下述实验的条件：1.水泥：抗压性、抗折性、安定性、初凝时间、中凝时间、净浆标准稠度用水量、细度、比表面积；2.粉煤灰：需水量比、烧失量、比表面积、细度、含水量、流动度比；3.矿粉：活性比、需水量比、比表面积、细度、含水量、安定性；4.砂子：含税量、含泥量、泥块量、模数；5.石子：含水量、含泥量、泥块量、级配、针片状、压碎值；6.外加剂：含固量、含水率、密度、pH值、适应性、减水率；7.混凝土：塌落度、含气量、凝固时间、抗渗性、抗压性。

通过分析企业可建水泥室、混凝土室、综合室共三个实验室以完成上述实验，以下为各实验室的情况简单介绍：一、水泥室该室主要完成水泥、矿粉（除含水量）及粉煤灰（除烧失量、含水量）的实验，其中水泥的比表面积，矿粉的需水量比、比表面积、细度，粉煤灰的需水比、烧失量、比表面积、细度、流动度比等实验不常做。

实验室需配备空调、通风设备保证室内一定的温湿度，以提高实验的准确度。

精密仪器应注意防潮、防尘，使用完毕应做好防护，以保证其测量的精确性。

试样取样方法：在水泥进场后，不超过200t作为一个取样单位（总量不足200t也可作为一个取样单位），一般在20个不同部位取等量试样，总量应不少于12kg，试样在实验前应过0.9mm方孔筛；矿粉也可以200t作为一个取样单位，在不少于3个罐中取等样试样，总量应不少于18kg；粉煤灰以同样方法取样，取样量粉煤灰不少于12kg。

附件湖南省预拌商品混凝土及混凝土预制构件生产企业内设专项实验室要求一、场地要求预拌商品混凝土及混凝土预制构件生产企业（以下简称生产企业）内设实验室的场地必须满足必要的检验检测要求。

实验室内应按要求配备标准养护室、试配室（成型室）、水泥室、力学室、留样室、骨料室、化学分析室、天平室、高温室和资料室等场所，实验室内应合理布局并与实际工作流程相适应，具体规定如下：1．留样室、骨料室、天平室、化学分析室、水泥室的温度、湿度必须符合标准规定；2．成型室温度应符合标准要求，其面积应能保证正常的混凝土试配、成型需要；3．标准养护室温度、湿度应符合标准要求并能得到有效控制，且应与企业生产能力相适应，试块、试件的放置及养护方式应满足标准要求；4．其他检测场所的清洁、采光、通风、温度、湿度等应满足检验检测及标准规范的要求，防止环境因素影响检验检测工— 1 —作；5．应按要求配置防火、漏电保护等必要的安全措施。

二、人员要求生产企业内设实验室应配备相关专业、学历并有相关工作经历的检验检测技术人员，检测试验人员须经培训考核合格后持证上岗，且不得在两个或两个以上单位从业。

三、实验室检测能力及设备要求生产企业内设实验室应具备水泥、集料、外加剂、掺合料和混凝土等项目的检验检测能力，配备能满足要求的检验检测设备，并建立由专人负责的设备管理台账，设备管理应按照《建设工程质量检测管理办法》（建设部令第141号）、《房屋建筑和市政基础设施工程质量检测技术管理规范》（GB50618-2011）的相关规定进行。

预拌混凝土企业实验室技术能力配置表（仪器设备）— 2 —— 3 —— 4 —— 5 —— 6 —— 7 —四、管理制度要求各生产企业必须建立健全内部管理制度，具备完整、有效的质量保证体系，专项实验室能严格按照如下的管理制度和保证体系运行：（一）实验室人员岗位责任制度；（二）原材料检验及检测样品管理制度；— 8 —（三）检验检测原始记录管理制度；（四）试验报告的编制、校核、审批制度；（五）检测仪器设备管理制度；（六）实验室环境管理制度；（七）检测事故分析报告制度；（八）生产质量水平分析统计制度等。

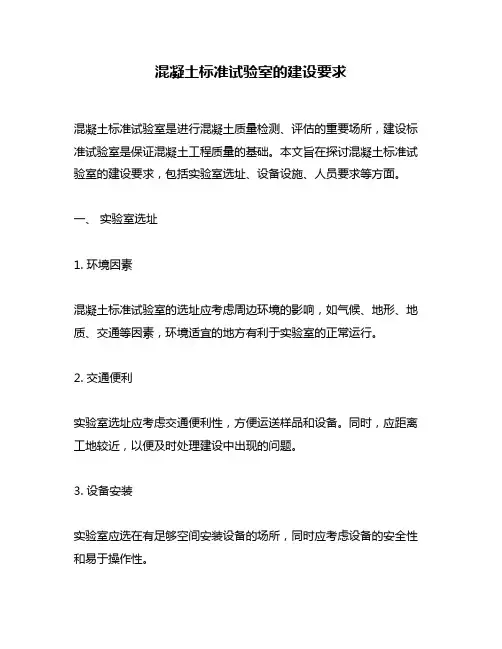

混凝土标准试验室的建设要求混凝土标准试验室是进行混凝土质量检测、评估的重要场所，建设标准试验室是保证混凝土工程质量的基础。

本文旨在探讨混凝土标准试验室的建设要求，包括实验室选址、设备设施、人员要求等方面。

一、实验室选址1. 环境因素混凝土标准试验室的选址应考虑周边环境的影响，如气候、地形、地质、交通等因素，环境适宜的地方有利于实验室的正常运行。

2. 交通便利实验室选址应考虑交通便利性，方便运送样品和设备。

同时，应距离工地较近，以便及时处理建设中出现的问题。

3. 设备安装实验室应选在有足够空间安装设备的场所，同时应考虑设备的安全性和易于操作性。

二、设备设施1. 实验设备混凝土标准试验室应具备完善的实验设备，包括压力机、振动台、混凝土试验机、干燥箱、水泵等。

这些设备应符合国家标准，能够满足实验室的日常检测需求。

2. 实验室设施实验室应配备完善的设施，包括实验台、水槽、工作台、储藏柜、通风和排气系统等，以保证实验室的正常运行。

3. 电力供应实验室电力供应应符合国家及地方电力部门的相关规定，保证实验室电力供应的稳定性和安全性。

三、人员要求1. 专业技术人员混凝土标准试验室应配备专业技术人员，包括实验室主管、实验员、技术员等，人员应具备相应的专业知识和实验技能，能够保证实验室的正常运行。

2. 培训和考核新员工应接受相关的培训，了解实验室的操作规程和安全措施。

实验室应定期进行员工考核，以确保员工的实验技能和知识水平。

3. 安全管理实验室应建立完善的安全管理制度，包括实验室的安全操作规程、事故应急预案等，以确保实验室人员的安全和设备的正常运行。

综上所述，混凝土标准试验室的建设要求包括实验室选址、设备设施、人员要求等方面。

实验室应具备完善的实验设备和设施，配备专业技术人员，并建立完善的安全管理制度，以确保实验室的正常运行和混凝土工程质量的保证。

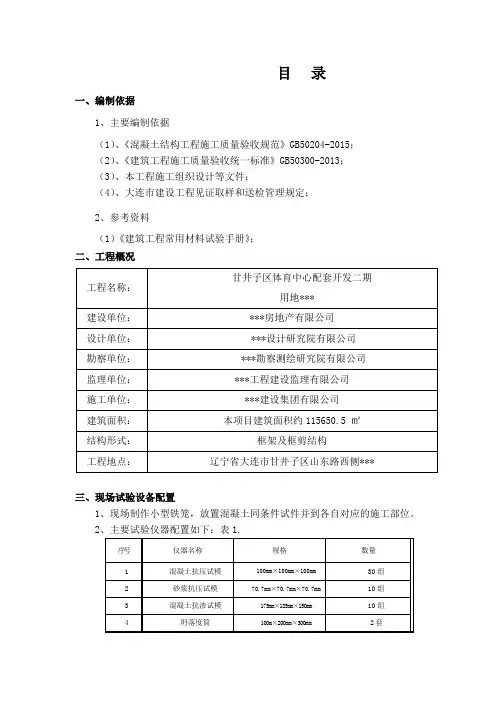

目录一、编制依据1、主要编制依据（1）、《混凝土结构工程施工质量验收规范》GB50204-2015；（2）、《建筑工程施工质量验收统一标准》GB50300-2013；（3）、本工程施工组织设计等文件；（4）、大连市建设工程见证取样和送检管理规定；2、参考资料（1）《建筑工程常用材料试验手册》；二、工程概况三、现场试验设备配置1、现场制作小型铁笼，放置混凝土同条件试件并到各自对应的施工部位。

2、主要试验仪器配置如下：表1.四、材料的见证取样与送检1、有见证取样和送检制度有见证取样和送检制度是施工单位在建设或监理单位人员见证下由试验人员在现场取样，并送到有对外委托试验资质的见证检测试验室进行见证试验。

2、有见证取样和送检的数量规定本工程材料按大连市建设工程见证取样和送检管理规定相关规定，实行100%见证取样和送检，送检试样在现场施工试验中随机抽取，不得另外进行。

五、检测试验室的确定承担本工程有见证取样检测试验室大连市建筑工程质量检测中心有限公司，试验室具备以下条件：建筑见证检测单位，通过了国家计量认证、国家试验室认可单位。

企业生产资质、营业执照、等相关证明文件齐全，经考察，符合甲方和监理单位要求，具备承担我单位试验检测任务的能力。

六、有见证取样和送检人员的确定本工程的有见证取样的见证人和取样人，由监理单位和施工单位书面授权委托各单位相关负责人，见证人和取样人已向本工程质量监督站（大连市工程质量监督站）和承担本工程有见证检测的试验室备案。

七、试验人员配备本工程试验工作设置试验负责人1名，取样、砂浆、混凝土试件制作员1名，待本工程全面展开后根据工程量随时增配人员，工作人员主要负责工程材料试验、检验和原始资料的收集工作。

八、混凝土试验（1）商品混凝土委托时，对混凝土的水泥品种、外加剂、强度等级、供应数量、坍落度、初凝时间、终凝时间环保要求以及混凝土的供应速度等向商品混凝土搅拌站提出明确的要求。

（2）商品混凝土进入施工现场，相关资料必须同时进场，试验室严格验证商品混凝土申请单、混凝土小票、强度等级与设计要求是否相符。

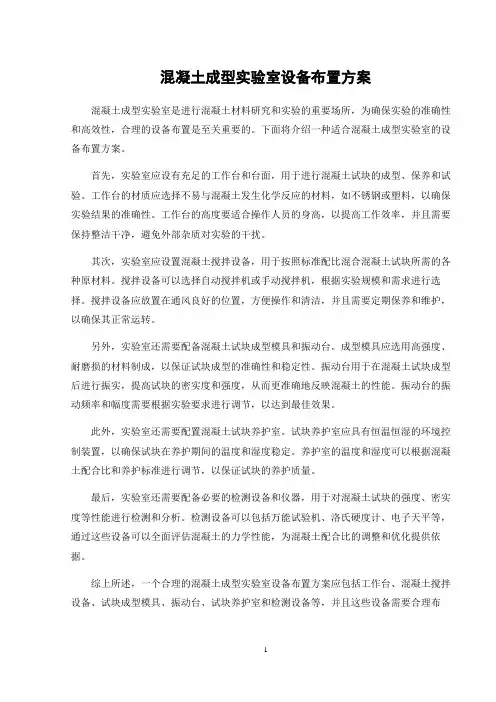

混凝土成型实验室设备布置方案混凝土成型实验室是进行混凝土材料研究和实验的重要场所，为确保实验的准确性和高效性，合理的设备布置是至关重要的。

下面将介绍一种适合混凝土成型实验室的设备布置方案。

首先，实验室应设有充足的工作台和台面，用于进行混凝土试块的成型、保养和试验。

工作台的材质应选择不易与混凝土发生化学反应的材料，如不锈钢或塑料，以确保实验结果的准确性。

工作台的高度要适合操作人员的身高，以提高工作效率，并且需要保持整洁干净，避免外部杂质对实验的干扰。

其次，实验室应设置混凝土搅拌设备，用于按照标准配比混合混凝土试块所需的各种原材料。

搅拌设备可以选择自动搅拌机或手动搅拌机，根据实验规模和需求进行选择。

搅拌设备应放置在通风良好的位置，方便操作和清洁，并且需要定期保养和维护，以确保其正常运转。

另外，实验室还需要配备混凝土试块成型模具和振动台。

成型模具应选用高强度、耐磨损的材料制成，以保证试块成型的准确性和稳定性。

振动台用于在混凝土试块成型后进行振实，提高试块的密实度和强度，从而更准确地反映混凝土的性能。

振动台的振动频率和幅度需要根据实验要求进行调节，以达到最佳效果。

此外，实验室还需要配置混凝土试块养护室。

试块养护室应具有恒温恒湿的环境控制装置，以确保试块在养护期间的温度和湿度稳定。

养护室的温度和湿度可以根据混凝土配合比和养护标准进行调节，以保证试块的养护质量。

最后，实验室还需要配备必要的检测设备和仪器，用于对混凝土试块的强度、密实度等性能进行检测和分析。

检测设备可以包括万能试验机、洛氏硬度计、电子天平等，通过这些设备可以全面评估混凝土的力学性能，为混凝土配合比的调整和优化提供依据。

综上所述，一个合理的混凝土成型实验室设备布置方案应包括工作台、混凝土搅拌设备、试块成型模具、振动台、试块养护室和检测设备等，并且这些设备需要合理布置、维护和管理，以确保实验室工作的高效性和准确性。

希望上述方案可以为混凝土实验室的设备选购和布置提供一些参考。

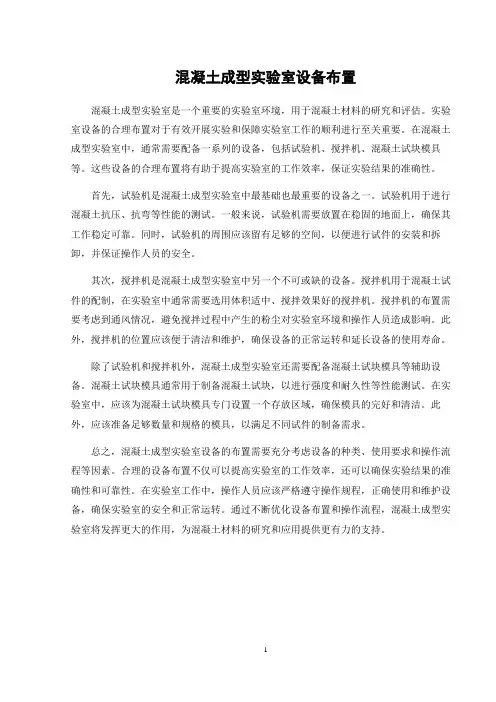

混凝土成型实验室设备布置混凝土成型实验室是一个重要的实验室环境，用于混凝土材料的研究和评估。

实验室设备的合理布置对于有效开展实验和保障实验室工作的顺利进行至关重要。

在混凝土成型实验室中，通常需要配备一系列的设备，包括试验机、搅拌机、混凝土试块模具等。

这些设备的合理布置将有助于提高实验室的工作效率，保证实验结果的准确性。

首先，试验机是混凝土成型实验室中最基础也最重要的设备之一。

试验机用于进行混凝土抗压、抗弯等性能的测试。

一般来说，试验机需要放置在稳固的地面上，确保其工作稳定可靠。

同时，试验机的周围应该留有足够的空间，以便进行试件的安装和拆卸，并保证操作人员的安全。

其次，搅拌机是混凝土成型实验室中另一个不可或缺的设备。

搅拌机用于混凝土试件的配制，在实验室中通常需要选用体积适中、搅拌效果好的搅拌机。

搅拌机的布置需要考虑到通风情况，避免搅拌过程中产生的粉尘对实验室环境和操作人员造成影响。

此外，搅拌机的位置应该便于清洁和维护，确保设备的正常运转和延长设备的使用寿命。

除了试验机和搅拌机外，混凝土成型实验室还需要配备混凝土试块模具等辅助设备。

混凝土试块模具通常用于制备混凝土试块，以进行强度和耐久性等性能测试。

在实验室中，应该为混凝土试块模具专门设置一个存放区域，确保模具的完好和清洁。

此外，应该准备足够数量和规格的模具，以满足不同试件的制备需求。

总之，混凝土成型实验室设备的布置需要充分考虑设备的种类、使用要求和操作流程等因素。

合理的设备布置不仅可以提高实验室的工作效率，还可以确保实验结果的准确性和可靠性。

在实验室工作中，操作人员应该严格遵守操作规程，正确使用和维护设备，确保实验室的安全和正常运转。

通过不断优化设备布置和操作流程，混凝土成型实验室将发挥更大的作用，为混凝土材料的研究和应用提供更有力的支持。
