落球法测量液体粘滞系数 Revised by BLUE on the afternoon of December 12,2020.落球法测量液体粘滞系数各种实际液体具有不同程度的粘滞性，当液体流动时，平行于流动方向的各层流体速度都不相同，即存在着相对滑动，于是在各层之间就有摩擦力产生，这一摩擦力称为粘滞力，它的方向平行于接触面，其大小与速度梯度及接触面积成正比，比例系数η称为粘度，它是表征液体粘滞性强弱的重要参数。
液体的粘滞性的测量是非常重要的，例如，现代医学发现，许多心血管疾病都与血液粘度的变化有关，血液粘度的增大会使流入人体器官和组织的血流量减少，血液流速减缓，使人体处于供血和供氧不足的状态，这可能引起多种心脑血管疾病和其他许多身体不适症状。
因此，测量血粘度的大小是检查人体血液健康的重要标志之一。
又如，石油在封闭管道中长距离输送时，其输运特性与粘滞性密切相关，因而在设计管道前，必须测量被输石油的粘度。
测量液体粘度有多种方法，本实验所采用的落球法是一种绝对法测量液体的粘度。
如果一小球在粘滞液体中铅直下落，由于附着于球面的液层与周围其他液层之间存在着相对运动，因此小球受到粘滞阻力，它的大小与小球下落的速度有关。
当小球作匀速运动时，测出小球下落的速度，就可以计算出液体的粘度。
【实验目的】1．学习用激光光电传感器测量时间和物体运动速度的实验方法2．用斯托克斯公式采用落球法测量油的粘滞系数（粘度）3．观测落球法测量液体粘滞系数的实验条件是否满足，必要时进行修正。
【实验原理】1．当金属小球在粘性液体中下落时，它受到三个铅直方向的力：小球的重力ρ（V是小球体积，ρ是液体mg（m为小球质量）、液体作用于小球的浮力gV密度）和粘滞阻力F（其方向与小球运动方向相反）。
如果液体无限深广，在小球下落速度v较小情况下，有=6rvFπη（1）上式称为斯托克斯公式，其中r 是小球的半径；η称为液体的粘度，其单位是s Pa ⋅。

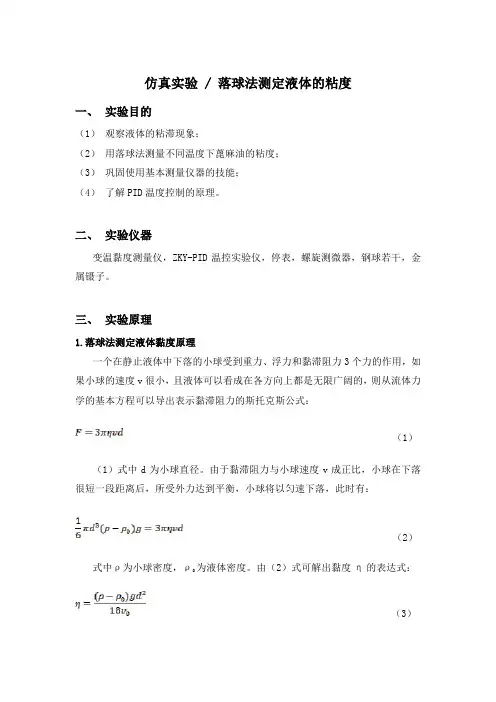

仿真实验 / 落球法测定液体的粘度一、实验目的（1）观察液体的粘滞现象；（2）用落球法测量不同温度下蓖麻油的粘度；（3）巩固使用基本测量仪器的技能；（4）了解PID温度控制的原理。
二、实验仪器变温黏度测量仪，ZKY-PID温控实验仪，停表，螺旋测微器，钢球若干，金属镊子。
三、实验原理1.落球法测定液体黏度原理一个在静止液体中下落的小球受到重力、浮力和黏滞阻力3个力的作用，如果小球的速度v很小，且液体可以看成在各方向上都是无限广阔的，则从流体力学的基本方程可以导出表示黏滞阻力的斯托克斯公式：（1）（1）式中d为小球直径。
由于黏滞阻力与小球速度v成正比，小球在下落很短一段距离后，所受外力达到平衡，小球将以匀速下落，此时有：（2）式中ρ为小球密度，ρ为液体密度。
由（2）式可解出黏度η的表达式：（3）本实验中，小球在直径为D的玻璃管中下落，液体在各方向无限广阔的条件不满足，此时黏滞阻力的表达式可加修正系数(1+2.4d/D)，而（3）式可修正为：（4）当小球的密度较大，直径不是太小，而液体的黏度值又较小时，小球在液体会达到较大的值，奥西思-果尔斯公式反映出了液体运动状态对中的平衡速度v斯托克斯公式的影响：（5）其中，Re称为雷诺数，是表征液体运动状态的无量纲参数。
（6）当Re小于0.1时，可认为（1）、（4）式成立。
当0.1<Re<1时，应考虑（5）式中1级修正项的影响，当Re大于1时，还须考虑高次修正项。
考虑（5）式中1级修正项的影响及玻璃管的影响后，黏度η1可表示为：（7）由于3Re/16是远小于1的数，将1/（1+3Re/16）按幂级数展开后近似为1－3Re/16，（7）式又可表示为：（8）已知或测量得到ρ、ρ、D、d、v等参数后，由（4）式计算黏度η，再由（6）式计算Re，若需计算Re的1级修正，则由（8）式计算经修正的黏度η1。
在国际单位制中，η的单位是Pa·s（帕斯卡·秒），在厘米，克，秒制中，η的单位是P（泊）或cP（厘泊），它们之间的换算关系是：1Pa·s=10P=1000cP （9）2.PID条件控制PID调节是自动控制系统中应用最为广泛的一种调节规律，自动控制系统的原理可用图1说明。

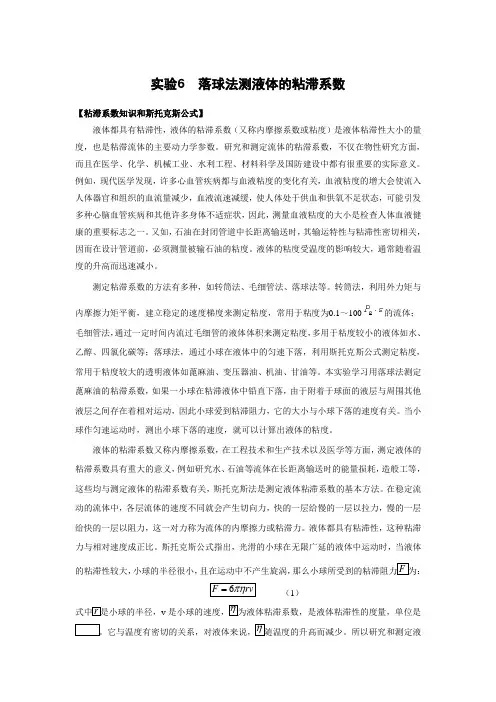

实验6 落球法测液体的粘滞系数【粘滞系数知识和斯托克斯公式】液体都具有粘滞性，液体的粘滞系数（又称内摩擦系数或粘度）是液体粘滞性大小的量度，也是粘滞流体的主要动力学参数。
研究和测定流体的粘滞系数，不仅在物性研究方面，而且在医学、化学、机械工业、水利工程、材料科学及国防建设中都有很重要的实际意义。
例如，现代医学发现，许多心血管疾病都与血液粘度的变化有关，血液粘度的增大会使流入人体器官和组织的血流量减少，血液流速减缓，使人体处于供血和供氧不足状态，可能引发多种心脑血管疾病和其他许多身体不适症状，因此，测量血液粘度的大小是检查人体血液健康的重要标志之一。
又如，石油在封闭管道中长距离输送时，其输运特性与粘滞性密切相关，因而在设计管道前，必须测量被输石油的粘度。
液体的粘度受温度的影响较大，通常随着温度的升高而迅速减小。
测定粘滞系数的方法有多种，如转筒法、毛细管法、落球法等。
转筒法，利用外力矩与内摩擦力矩平衡，建立稳定的速度梯度来测定粘度，常用于粘度为0.1～100的流体；毛细管法，通过一定时间内流过毛细管的液体体积来测定粘度，多用于粘度较小的液体如水、乙醇、四氯化碳等；落球法，通过小球在液体中的匀速下落，利用斯托克斯公式测定粘度，常用于粘度较大的透明液体如蓖麻油、变压器油、机油、甘油等。
本实验学习用落球法测定蓖麻油的粘滞系数，如果一小球在粘滞液体中铅直下落，由于附着于球面的液层与周围其他液层之间存在着相对运动，因此小球爱到粘滞阻力，它的大小与小球下落的速度有关。
当小球作匀速运动时，测出小球下落的速度，就可以计算出液体的粘度。
液体的粘滞系数又称内摩擦系数，在工程技术和生产技术以及医学等方面，测定液体的粘滞系数具有重大的意义，例如研究水、石油等流体在长距离输送时的能量损耗，造般工等，这些均与测定液体的粘滞系数有关，斯托克斯法是测定液体粘滞系数的基本方法。
在稳定流动的流体中，各层流体的速度不同就会产生切向力，快的一层给慢的一层以拉力，慢的一层给快的一层以阻力，这一对力称为流体的内摩擦力或粘滞力。
落球法测量液体的粘滞系数一、实验内容：熟悉斯托克斯定律，掌握用落球法测量液体的粘滞系数的原理和方法。
二、实验仪器：落球法粘滞系数测定仪、小钢球、蓖麻油、千分尺、激光光电计时仪三、实验原理：如图1，当金属小球在粘性液体中下落时，它受到三个铅直方向的力：小球的重力mg、ρ（V为小球体积，ρ为液体密度）和粘滞阻力F（其方向于小液体作用于小球的浮力gV球运动方向相反）。
如果液体无限深广，在小球下落速度v较小的情况下，有：=（1）6Fπηrv图1 液体的粘滞系数测量装置上式称为斯托克斯公式，式中η为液体的粘滞系数，单位是s Pa ⋅，r 为小球的半径。
斯托克斯定律成立的条件有以下5个方面： 1）媒质的不均一性与球体的大小相比是很小的；2）球体仿佛是在一望无涯的媒质中下降； 3）球体是光滑且刚性的； 4）媒质不会在球面上滑过；5） 球体运动很慢，故运动时所遇的阻力系由媒质的粘滞性所致，而不是因球体运动所推向前行的媒质的惯性所产生。
小球开始下落时，由于速度尚小，所以阻力不大，但是随着下落速度的增大，阻力也随之增大。
最后，三个力达到平衡，即：rv gV mg πηρ6+=于是小球开始作匀速直线运动，由上式可得：vrgV m πρη6)(-=令小球的直径为d ，并用ρπ36d m =，t l v =，2dr =代入上式得：（2）其中ρ'为小球材料的密度，l 为小球匀速下落的距离，t 为小球下落l 距离所用的时间。
实验时，待测液体盛于容器中，故不能满足无限深广的条件，实验证明上式应该进行修正。
测量表达式为：（3）其中D 为容器的内径，H 为液柱高度。
四、实验步骤：1． 调整粘滞系数测量装置及实验仪器1）调整底盘水平，在仪器横梁中间部位放重锤部件，调节底盘旋钮，使重锤对准底盘的中心圆点。
2）将实验架上的两激光器接通电源，并进行调节，使其红色激光束平行对准锤线。
3）收回重锤部件，将盛有待测液体的量筒放置到实验架底盘中央，并在实验中保持位置不变。

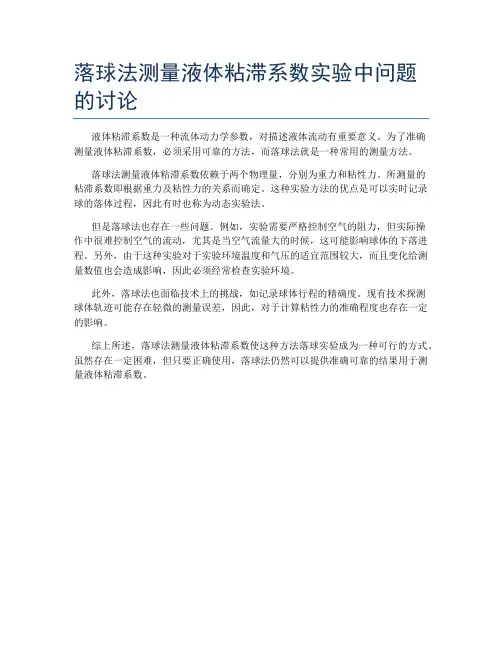

落球法测量液体粘滞系数实验中问题的讨论
液体粘滞系数是一种流体动力学参数，对描述液体流动有重要意义。
为了准确
测量液体粘滞系数，必须采用可靠的方法，而落球法就是一种常用的测量方法。
落球法测量液体粘滞系数依赖于两个物理量，分别为重力和粘性力。
所测量的
粘滞系数即根据重力及粘性力的关系而确定。
这种实验方法的优点是可以实时记录球的落体过程，因此有时也称为动态实验法。
但是落球法也存在一些问题。
例如，实验需要严格控制空气的阻力，但实际操
作中很难控制空气的流动，尤其是当空气流量大的时候，这可能影响球体的下落进程。
另外，由于这种实验对于实验环境温度和气压的适宜范围较大，而且变化给测量数值也会造成影响，因此必须经常检查实验环境。
此外，落球法也面临技术上的挑战，如记录球体行程的精确度。
现有技术探测
球体轨迹可能存在轻微的测量误差，因此，对于计算粘性力的准确程度也存在一定的影响。
综上所述，落球法测量液体粘滞系数使这种方法落球实验成为一种可行的方式。
虽然存在一定困难，但只要正确使用，落球法仍然可以提供准确可靠的结果用于测量液体粘滞系数。
第三章 基础性实验实验一 用落球法测量液体的黏滞系数【实验目的】1. 根据斯托克斯公式用落球法测定液体的黏滞系数。
2. 了解斯托克斯公式的修正方法。
【实验仪器】液体黏滞系数仪，米尺，游标卡尺，螺旋测微器，秒表，温度计，小钢球，比重计，镊子，蓖麻油，天平。
【实验原理】当半径为r 的光滑圆球以速度v 在液体中运动时，小球受到与运动方向相反的摩擦阻力的作用，这个阻力称为黏滞(阻)力。
黏滞力并不是小球和液体之间的摩擦力，而是由于黏附在小球表面的液层与相邻液层之间的内摩擦而产生的。
若小球的半径很小，液体是无限广延且黏性较大，如速度不大，在液体中不产生涡流的情况下，根据斯托克斯定律，小球在液体中受到的黏性力F 为：rv F πη6= (1-1)式子中r 为小球的半径，v 为小球的运动速度，η为液体的黏滞系数。
本实验采用落球法测液体的黏滞系数。
一质量为m 的小球落入液体后受到三个力的作用，即重力mg 、浮力gV 0ρ(0ρ为液体的密度，V 为小球的体积)和黏滞力F 。
在小球刚进入液体时，由于重力大于黏滞力和浮力之和，所以小球作加速运动。
随着小球运动速度的增加，黏滞力也增加，设当速度增加到0v 时，小球受到的合外力为零，此时有：gV rv mg 006ρπη+= (1-2)以后小球将以速度0v 匀速下降，此速度称为终极速度。
将小球的体积34()32d Vπ=代入式(1-2)可得： 200()18gd v ρρη-= (1-3) 式(1-3)是奥西斯—果尔斯公式的零级近似，适用于小球在无限广延的液体中运动的情况。
而在本实验中，小球是在半径为R 的装有液体的圆筒内运动的，这时测得的速度v 和理想条件下的速度0v 之间存在如下关系：)3.31)(4.21(0h r R r v v ++= (1-4) 式中，/2rd =，R 为盛液体圆筒的内半径，h 为液体的深度，将式(1-4)代入式(1-3)中，得出： )3.31)(4.21(18)(20hr R r gd ++-='ρρη (1-5) 实验时，先由式(1-3)求出近似值，再用式(1-5)求出经修正的值η'。
1υπρηr g V m 6)(排-=2d r =tl =υ实验三落球法测定液体的粘滞系数【实验目的】（1）掌握用落球法测定液体粘滞系数的原理和方法。
（2）学会使用电子天平，并会称量固体、液体密度。
（3）用落球法实验仪测定液体实时温度下的粘滞系数。
【实验仪器】落球法粘滞系数测定仪，激光光电计时仪，电子天平，砝码，2mm 小钢球，蓖麻油，米尺，千分尺，电子秒表，电子温度计等。
【实验原理】当金属小球在粘滞性液体中铅直下落时，由于附着于球面的液层与周围其他液层之间存在着相对运动，因此小球受到粘滞阻力，它的大小与小球下落的速度有关。
如果液体无限深广，在小球下落速度υ较小的情况下斯托克斯给出：6f r πηυ=（1）式中：r 是小球的半径，υ是小球下落的速度；η为液体的粘度，单位是s Pa ⋅。
如图（一）所示，小球在液体中下落时受到三个竖直方向的力：小球的重力G =mg （m 为小球的质量）；液体作用于小球的浮力F =排gV ρ(V 是小球的体积，ρ是液体的密度)；粘滞阻力6f r πηυ=（其方向与小球运动方向相反）；D 为量筒直径，H 为量筒中液体高度。
小球开始下落时，由于速度尚小，所以阻力f 也不大；但随着下落速度的增大，阻力也随之增大。
最后三个力达到平衡，即r gV mg πηυρ6+=排，于是，小球做匀速直线运动。
由上式可得：令小球的直径为d ，并用，代入上式得ρπ'=36d m2)6.11)(4.21(18)(2HdD d l tgd ++-'=ρρηlt gd 18)(2ρρη-'=ltgd 18)(2ρρη-'=)6.11)(4.21(1Hd D d ++（2）式中，ρ'为小钢球的密度，l 为小球匀速下落的距离（即两激光束之间的距离），t 为小球下落l 距离所用的时间。
实验时，待测液体盛于量筒中，如图（一）所示，不能满足无限深广的条件。
实验证明，若小球沿筒的中心轴线下降，式（2）需要做如下修正方能符合实际情况：•式中，D 为量筒直径，H 为量筒中液体高度。

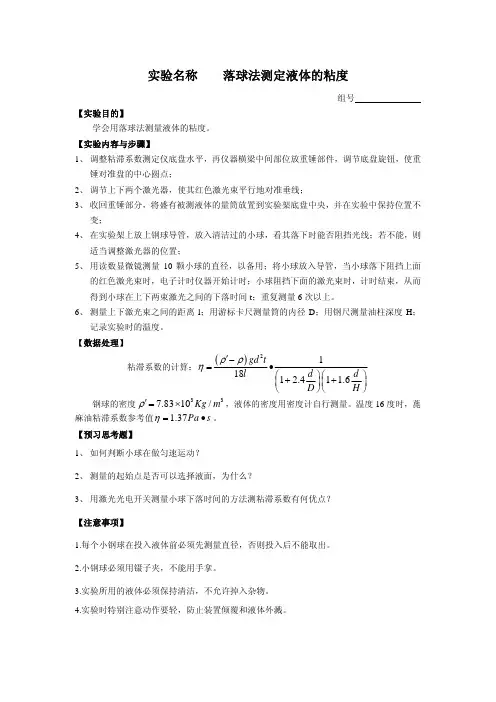

实验名称 落球法测定液体的粘度组号【实验目的】学会用落球法测量液体的粘度。
【实验内容与步骤】1、 调整粘滞系数测定仪底盘水平，再仪器横梁中间部位放重锤部件，调节底盘旋钮，使重锤对准盘的中心圆点；2、 调节上下两个激光器，使其红色激光束平行地对准垂线；3、 收回重锤部分，将盛有被测液体的量筒放置到实验架底盘中央，并在实验中保持位置不变；4、 在实验架上放上钢球导管，放入清洁过的小球，看其落下时能否阻挡光线；若不能，则适当调整激光器的位置；5、 用读数显微镜测量10颗小球的直径，以备用；将小球放入导管，当小球落下阻挡上面的红色激光束时，电子计时仪器开始计时；小球阻挡下面的激光束时，计时结束，从而得到小球在上下两束激光之间的下落时间t ；重复测量6次以上。
6、 测量上下激光束之间的距离l ；用游标卡尺测量筒的内径D ；用钢尺测量油柱深度H ；记录实验时的温度。
【数据处理】粘滞系数的计算：()21181 2.41 1.6gd t d d lD H ρρη′−=•⎛⎞⎛⎞++⎜⎟⎜⎟⎝⎠⎝⎠ 钢球的密度，液体的密度用密度计自行测量。
温度16度时，蓖麻油粘滞系数参考值37.8310/Kg m ρ′=×31.37Pa s η=•。
【预习思考题】1、 如何判断小球在做匀速运动？2、 测量的起始点是否可以选择液面，为什么？3、 用激光光电开关测量小球下落时间的方法测粘滞系数有何优点？【注意事项】1.每个小钢球在投入液体前必须先测量直径，否则投入后不能取出。
2.小钢球必须用镊子夹，不能用手拿。
3.实验所用的液体必须保持清洁，不允许掉入杂物。
4.实验时特别注意动作要轻，防止装置倾覆和液体外溅。
21 / 4实验一 落球法测液体的粘滞系数粘滞系数是液体的重要性质之一，它反映液体流动行为的特征．粘滞系数与液体的性质，温度和流速有关，准确测量这个量在工程技术方面有着广泛的实用价值．如机械的润滑，石油在管道中的传输，油脂涂料，医疗和药物等方面，都需测定粘滞系数．测量液体粘滞系数方法有多种，落球法（又称Stokes 法）是最基本的一种，它可用于测量粘度较大的透明或半透明液体，如蓖麻油，变压器油，甘油等．【实验目的】1．学习和掌握一些基本物理量的测量；2．学会落球法测定液体的粘滞系数．【实验原理】一个在液体中运动的物体会受到一个与其速度反方向的摩擦力，这个力的大小与物体的几何形状、物体的速度以及液体的内摩擦力有关．液体的内摩擦力可用粘滞系数η 来表征．对于一个在无限扩展液体中以速度v 运动的半径为r 的球形物体，斯托克斯（G.G. Stokes ）推导出该球形物体受到的摩擦力即粘滞力为r v F ⋅⋅⋅=ηπ61 （1）当一个球形物体在液体中垂直下落时，它要受到三种力的作用，即向上的粘滞力F 1、向上的液体浮力F 2和向下的重力F 3．球体受到液体的浮力可表示为g r F ⋅⋅⋅=13234ρπ （2）上式中ρ 1为液体的密度，g 为重力加速度．球体受到的重力为g r F ⋅⋅⋅=23334ρπ （3）式中ρ 2为球体的密度．当球体运动某一时间后，上述三种力将达到平衡，即321F F F =+ （4）此时，球体将以匀速v 运动（v 也称为收尾速度）．因此，可以通过测量球体的下落速度v 来确定液体的粘滞系数：22 / 4()v r g 92122⋅-⋅⋅=ρρη （5）这里v 可以从球体下落过程中某一区间距离s 所用时间t 得到，这样粘滞系数为()s t r ⋅⋅-⋅⋅=g 92122ρρη （6）在实际测量中，液体并非无限扩展，且容器的边界效应对球体受到的粘滞力有影响，因此公式（1）需要考虑这些因数做必要修正．对于在无限长，半径为R 的圆柱形液体轴线上下落的球体，修正后的粘滞力为⎥⎦⎤⎢⎣⎡⋅+⋅⋅⋅⋅=R r r v F 4.2161ηπ （7）这样公式（6）变为()R r s t g r ⋅+⋅⋅⋅-⋅⋅=4.21192122ρρη （8）如果考虑到圆柱形液体的长度L 并非无限长，还有r /L 量级的进一步修正．【实验仪器】 F 3F 1+F 2图1 液体中小球受力分析图落球法粘滞系数测定仪（见图2）、小钢球、蓖麻油、米尺、液晶数显千分尺、游标卡尺、液体密度计、电子天平、电子秒表和温度计等．【实验内容】1．调整粘滞系数测定仪（1）调整底盘水平，在底盘横梁上放重锤部件，调节底盘旋纽，使重锤对准底盘的中心圆点；（2）将实验架上的上，下二个激光器接通电源，可看见其发出红光．调节上、下二个激光器，使其红色激光束平行，并对准锤线；（3）收回重锤部件，将盛有被测液体的量筒放置到实验架底盘中央，并在实验中保持位置不变；（4）在实验架上放上钢球导管；（5）将小球放入钢球导管，看其是否能挡阻光线，若不能，则适当调整激光器位置．2．测量下落小球的匀速运动速度（1）测量上、下二个激光束之间的距离；（2）放小球入钢球导管，当小球落下，阻挡上面的红色激光束时，光线受阻，此时用秒表开始计时，到小球下落到阻挡下面的红色激光束时，计时停止，读出下落时间，重复测量6次以上．3．测量小钢球的密度ρ 2（1）用电子天平测量小钢球的质量m，测量一次；（2）用千分尺测其直径d，测量十次，计算平均值；（3）计算小钢球的密度ρ 2．23 / 44．用液体密度计测量蓖麻油的密度ρ 1（单次测量）．用游标卡尺测量量筒的内径D（测量六次）．用温度计测量液体温度（液体粘滞系数随温度变化很快，因此需要标明测量是在什么温度下进行的．）．5．用公式（8）计算η 值，η 值保留三位有效数据，η 的单位为kg·m-1·s-1．6．用滚筒法测量蓖麻油的粘滞系数，根据落球法的测量结果和仪器说明书，选择合适的转子和转速。
实验4 落球法测量液体的粘滞系数液体粘滞系数又叫内摩擦系数或粘度，是描述流体内摩擦力性质的一个重要物理量，它表征流体反抗形变的能力，只有在流体内存在相对运动时才表现出来。
液体在管道中的传输、机械润滑油的选择、物体在液体中的运动等与都与液体的粘滞系数有关。
液体粘滞系数可用落球法，毛细管法，转筒法等测量方法，其中落球法适用于测量粘滞系数（以下简称η）较高的液体。
η的大小取决于液体的性质与温度，温度升高η值将迅速减小。
如蓖麻油在室温附近温度改变1℃时η值改变约10%。
因此，测定液体在不同温度η值才有意义，欲准确测量液体的粘滞系数，必须精确控制液体温度。
1 [实验目的]1.1 观察液体的内摩擦现象，学会用落球法测量不同温度下蓖麻油的粘滞系数。
1.2 了解PID 温度控制的原理。
1.3练习用停表计时，用螺旋测微器测直径。
2 [实验仪器]变温粘度仪，ZKY-PID 温控实验仪，停表，螺旋测微计，钢球若干。
3 [仪器介绍]3.1落球法变温粘度仪变温粘度仪的外型如图11-1所示。
待测液体装在细长的样品管中，能使液体温度较快的与加热温达到平衡，样品管壁上有刻度线，便于测量小球下落的距离。
样品管外的加热水套连接到温控仪，通过热循环水加热样品。
底座下有调节螺钉，用于调节样品管的铅直。
3.2开放式PID 温控实验仪温控实验仪包含水箱，水泵，加热器，控制及显示电路等部分。
温控试验仪内置微处理器，带有液晶显示屏，具有操作菜单化，能根据实验对象选择PID 参数以达到最佳控制，能显示温控过程的温度变化曲线和功率变化曲线及温度和功率的实际值，能存储温度及功率变化曲线，控制精度高等特点。
开机后，水泵开始运转，显示屏显示操作菜单，可选择工作方式输入序号及室温，设定温度及PID 参数使用▲▼键选择项目，▲▼键设定参数，按确认键进入下一屏，按返回键返回上一屏。
进入测量界面后，屏幕上方的数据栏从左至右依次显示序号，设定温度，初始温度，当前温度，当前功率，调节时间等参数。
落球法测量液体的粘滞系数一、实验内容：熟悉斯托克斯定律，掌握用落球法测量液体的粘滞系数的原理和方法。
二、实验仪器：落球法粘滞系数测定仪、小钢球、蓖麻油、千分尺、激光光电计时仪三、实验原理：如图1，当金属小球在粘性液体中下落时，它受到三个铅直方向的力：小球的重力mg 、液体作用于小球的浮力gV ρ（V 为小球体积，ρ为液体密度）和粘滞阻力F （其方向于小球运动方向相反）。
如果液体无限深广，在小球下落速度v 较小的情况下，有：rv F πη6= （1）图1 液体的粘滞系数测量装置Ｆ ｆＰLHD上式称为斯托克斯公式，式中η为液体的粘滞系数，单位是s Pa ⋅，r 为小球的半径。
斯托克斯定律成立的条件有以下5个方面： 1）媒质的不均一性与球体的大小相比是很小的；2）球体仿佛是在一望无涯的媒质中下降； 3）球体是光滑且刚性的； 4）媒质不会在球面上滑过；5） 球体运动很慢，故运动时所遇的阻力系由媒质的粘滞性所致，而不是因球体运动所推向前行的媒质的惯性所产生。
小球开始下落时，由于速度尚小，所以阻力不大，但是随着下落速度的增大，阻力也随之增大。
最后，三个力达到平衡，即：rv gV mg πηρ6+=于是小球开始作匀速直线运动，由上式可得：vrgV m πρη6)(-=令小球的直径为d ，并用ρπ36d m =，t l v =，2dr =代入上式得：（2）其中ρ'为小球材料的密度，l 为小球匀速下落的距离，t 为小球下落l 距离所用的时间。
实验时，待测液体盛于容器中，故不能满足无限深广的条件，实验证明上式应该进行修正。
测量表达式为：（3）其中D 为容器的内径，H 为液柱高度。
四、实验步骤：1． 调整粘滞系数测量装置及实验仪器1）调整底盘水平，在仪器横梁中间部位放重锤部件，调节底盘旋钮，使重锤对准底盘的中心圆点。
2）将实验架上的两激光器接通电源，并进行调节，使其红色激光束平行对准锤线。
3）收回重锤部件，将盛有待测液体的量筒放置到实验架底盘中央，并在实验中保持位置不变。
(完整word版)落球法测量液体粘滞系数-预习思考题预习思考题1.为何要对公式（4)进行修正?答：斯托克斯定律成立的条件有以下个方面：第一，媒质的不均一性与球体的大小相比是很小的;第二,球体仿佛是在一望无涯的媒质中下降；第三，球体是光滑且刚性的；第四，媒质不会在球面上滑过；第五,球体运动很慢，运动时所遇的阻力系由媒质的粘滞性所致，而不是因球体运动所推向前行的媒质的惯性所产生.而这些条件在实验过程中是无法满足的，所以必须对斯托克斯公式进行修正.2.如何判断小球在液体中已处于匀速运动状态？答:先确定量筒之间的一段长度，测量出小球在此之间下落的时间,时间多次测量取平均值，算出这段距离的速度.然后再将这段距离放大或者缩小，测量时间,再算出这段距离的速度.如果后面计算得到的速度和之前得到的速度一样，那么就可以认为小球在这段距离是处于匀速运动状态.3.影响测量精度的因素有哪些？答:第一：实验中液体油筒不水平引起误差。
如果忽略油筒垂直,将给整个实验带来误差.第二:温控仪未达到设定温度,便开始操作实验。
因为设定温度后，必须使待测液体的温度与水的温度完全一致才可以测量。
如果实验中操作不够重视,设定的温度与待测液体的温度是不一致的，测量的粘滞系数不是设定温度下的粘滞系数,此时记录数据是有误差的。
第三：实验开始后,不可以碰撞油筒,否则会引入横向力,造成液面漩涡，使小球靠近油筒壁下落,带来测量误差。
第四：小球下落偏离轴线方向,小球释放到油筒中时,下落轨迹偏离轴线，从而增加油筒壁对小球运动状态的影响，产生很大误差。
第五：小球刚进入液体未开始作匀速运动,就开始计时引起误差.第六:小球表面粗糙，或有油脂、尘埃等也会产生测量误差。
因为这样的小球会扰动液体，使阻力增大,速度减小,导致测量结果偏大。
此外，小球的密度、液体的密度、油筒的内径，虽然由实验室给出,但并非严格精准，也会间接地对实验结果产生影响.。
试题yu 教育21实验一 落球法测液体的粘滞系数粘滞系数是液体的重要性质之一，它反映液体流动行为的特征．粘滞系数与液体的性质，温度和流速有关，准确测量这个量在工程技术方面有着广泛的实用价值．如机械的润滑，石油在管道中的传输，油脂涂料，医疗和药物等方面，都需测定粘滞系数．测量液体粘滞系数方法有多种，落球法（又称Stokes 法）是最基本的一种，它可用于测量粘度较大的透明或半透明液体，如蓖麻油，变压器油，甘油等．【实验目的】1．学习和掌握一些基本物理量的测量； 2．学会落球法测定液体的粘滞系数．【实验原理】一个在液体中运动的物体会受到一个与其速度反方向的摩擦力，这个力的大小与物体的几何形状、物体的速度以及液体的内摩擦力有关．液体的内摩擦力可用粘滞系数η 来表征．对于一个在无限扩展液体中以速度v 运动的半径为r 的球形物体，斯托克斯（G.G. Stokes ）推导出该球形物体受到的摩擦力即粘滞力为r v F ⋅⋅⋅=ηπ61（1）当一个球形物体在液体中垂直下落时，它要受到三种力的作用，即向上的粘滞力F 1、向上的液体浮力F 2和向下的重力F 3．球体受到液体的浮力可表示为g r F ⋅⋅⋅=13234ρπ（2）上式中ρ 1为液体的密度，g 为重力加速度．球体受到的重力为g r F ⋅⋅⋅=23334ρπ（3）式中ρ 2为球体的密度．当球体运动某一时间后，上述三种力将达到平衡，即321F F F =+（4）此时，球体将以匀速v 运动（v 也称为收尾速度）．因此，可以通过测量球体的下落速度v 来确定液体的粘滞系数：试题yu 教育22()vr g 92122⋅-⋅⋅=ρρη（5）这里v 可以从球体下落过程中某一区间距离s 所用时间t 得到，这样粘滞系数为()st r ⋅⋅-⋅⋅=g 92122ρρη（6）在实际测量中，液体并非无限扩展，且容器的边界效应对球体受到的粘滞力有影响，因此公式（1）需要考虑这些因数做必要修正．对于在无限长，半径为R 的圆柱形液体轴线上下落的球体，修正后的粘滞力为⎥⎦⎤⎢⎣⎡⋅+⋅⋅⋅⋅=R r r v F 4.2161ηπ（7）这样公式（6）变为()Rrst g r ⋅+⋅⋅⋅-⋅⋅=4.21192122ρρη （8）如果考虑到圆柱形液体的长度L 并非无限长，还有r /L 量级的进一步修正．F 3F 1+F 2图1 液体中小球受力分析图【实验仪器】落球法粘滞系数测定仪（见图2）、小钢球、蓖麻油、米尺、液晶数显千分尺、游标卡尺、液体密度计、电子天平、电子秒表和温度计等．123425直流稳压电源5v/1A1：钢球导管；2：半导体激光器；3：三维调节支架4：蓖麻油；5：量筒图2 落球法粘滞系数测定仪示意图【实验内容】1．调整粘滞系数测定仪（1）调整底盘水平，在底盘横梁上放重锤部件，调节底盘旋纽，使重锤对准底盘的中心圆点；（2）将实验架上的上，下二个激光器接通电源，可看见其发出红光．调节上、下二个激光器，使其红色激光束平行，并对准锤线；（3）收回重锤部件，将盛有被测液体的量筒放置到实验架底盘中央，并在实验中保持位置不变；（4）在实验架上放上钢球导管；（5）将小球放入钢球导管，看其是否能挡阻光线，若不能，则适当调整激光器位置．2．测量下落小球的匀速运动速度（1）测量上、下二个激光束之间的距离；（2）放小球入钢球导管，当小球落下，阻挡上面的红色激光束时，光线受阻，此时用秒表开始计时，到小球下落到阻挡下面的红色激光束时，计时停止，读出下落时间，重复测量6次以上．试题yu教育233．测量小钢球的密度ρ 2（1）用电子天平测量小钢球的质量m，测量一次；（2）用千分尺测其直径d，测量十次，计算平均值；（3）计算小钢球的密度ρ 2．4．用液体密度计测量蓖麻油的密度ρ 1（单次测量）．用游标卡尺测量量筒的内径D（测量六次）．用温度计测量液体温度（液体粘滞系数随温度变化很快，因此需要标明测量是在什么温度下进行的．）．5．用公式（8）计算η 值，η 值保留三位有效数据，η 的单位为kg·m-1·s-1．6．用滚筒法测量蓖麻油的粘滞系数，根据落球法的测量结果和仪器说明书，选择合适的转子和转速。
预习思考题
1.为何要对公式（4）进行修正？
答：斯托克斯定律成立的条件有以下个方面：
第一,媒质的不均一性与球体的大小相比是很小的;
第二,球体仿佛是在一望无涯的媒质中下降;
第三,球体是光滑且刚性的;
第四,媒质不会在球面上滑过;
第五,球体运动很慢,运动时所遇的阻力系由媒质的粘滞性所致,而不是因球体运动所推向前行的媒质的惯性所产生。
而这些条件在实验过程中是无法满足的，所以必须对斯托克斯公式进行修正。
2.如何判断小球在液体中已处于匀速运动状态？
答：先确定量筒之间的一段长度，测量出小球在此之间下落的时间，时间多次测量取平均值，算出这段距离的速度。
然后再将这段距离放大或者缩小，测量时间，再算出这段距离的速度。
如果后面计算得到的速度和之前得到的速度一样，那么就可以认为小球在这段距离是处于匀速运动状态。
3.影响测量精度的因素有哪些？
答：第一：实验中液体油筒不水平引起误差。
如果忽略油筒垂直,将给整个实验带来误差。
第二：温控仪未达到设定温度,便开始操作实验。
因为设定温度后,必须使待测液体的温度与水的温度完全一致才可以测量。
如果实验中操作不够重视,设定的温度与待测液体的温度是不一致的,测量的粘滞系数不是设定温度下的粘滞系数,此时记录数据是有误差的。
第三：实验开始后,不可以碰撞油筒,否则会引入横向力,造成液面漩涡,使小球靠近油筒壁下落,带来测量误差。
第四：小球下落偏离轴线方向,小球释放到油筒中时,下落轨迹偏离轴线,从而增加油筒壁对小球运动状态的影响, 产生很大误差。
第五：小球刚进入液体未开始作匀速运动,就开始计时引起误差。
第六：小球表面粗糙,或有油脂、尘埃等也会产生测量误差。
因为这样的小球会扰动液体,使阻力增大,速度减小,导致测量结果偏大。
此外,小球的密度、液体的密度、油筒的内径,虽然由实验室给出,但并非严格精准,也会间接地对实验结果产生影响。
