落球法测量液体的粘滞系数一、实验内容：熟悉斯托克斯定律，掌握用落球法测量液体的粘滞系数的原理和方法。
二、实验仪器：落球法粘滞系数测定仪、小钢球、蓖麻油、千分尺、激光光电计时仪三、实验原理：如图1，当金属小球在粘性液体中下落时，它受到三个铅直方向的力：小球的重力mg、ρ（V为小球体积，ρ为液体密度）和粘滞阻力F（其方向于小液体作用于小球的浮力gV球运动方向相反）。
如果液体无限深广，在小球下落速度v较小的情况下，有：=（1）6Fπηrv图1 液体的粘滞系数测量装置上式称为斯托克斯公式，式中η为液体的粘滞系数，单位是s Pa ⋅，r 为小球的半径。
斯托克斯定律成立的条件有以下5个方面： 1）媒质的不均一性与球体的大小相比是很小的；2）球体仿佛是在一望无涯的媒质中下降； 3）球体是光滑且刚性的； 4）媒质不会在球面上滑过；5） 球体运动很慢，故运动时所遇的阻力系由媒质的粘滞性所致，而不是因球体运动所推向前行的媒质的惯性所产生。
小球开始下落时，由于速度尚小，所以阻力不大，但是随着下落速度的增大，阻力也随之增大。
最后，三个力达到平衡，即：rv gV mg πηρ6+=于是小球开始作匀速直线运动，由上式可得：vrgV m πρη6)(-=令小球的直径为d ，并用ρπ36d m =，t l v =，2dr =代入上式得：（2）其中ρ'为小球材料的密度，l 为小球匀速下落的距离，t 为小球下落l 距离所用的时间。
实验时，待测液体盛于容器中，故不能满足无限深广的条件，实验证明上式应该进行修正。
测量表达式为：（3）其中D 为容器的内径，H 为液柱高度。
四、实验步骤：1． 调整粘滞系数测量装置及实验仪器1）调整底盘水平，在仪器横梁中间部位放重锤部件，调节底盘旋钮，使重锤对准底盘的中心圆点。
2）将实验架上的两激光器接通电源，并进行调节，使其红色激光束平行对准锤线。
3）收回重锤部件，将盛有待测液体的量筒放置到实验架底盘中央，并在实验中保持位置不变。
落球法测量液体的粘滞系数一、实验内容：熟悉斯托克斯定律，掌握用落球法测量液体的粘滞系数的原理和方法。
二、实验仪器：落球法粘滞系数测定仪、小钢球、蓖麻油、千分尺、激光光电计时仪三、实验原理：如图1，当金属小球在粘性液体中下落时，它受到三个铅直方向的力：小球的重力mg、ρ（V为小球体积，ρ为液体密度）和粘滞阻力F（其方向于小液体作用于小球的浮力gV球运动方向相反）。
如果液体无限深广，在小球下落速度v较小的情况下，有：=（1）6Fπηrv图1 液体的粘滞系数测量装置上式称为斯托克斯公式，式中η为液体的粘滞系数，单位是s Pa ⋅，r 为小球的半径。
斯托克斯定律成立的条件有以下5个方面： 1）媒质的不均一性与球体的大小相比是很小的；2）球体仿佛是在一望无涯的媒质中下降； 3）球体是光滑且刚性的； 4）媒质不会在球面上滑过；5） 球体运动很慢，故运动时所遇的阻力系由媒质的粘滞性所致，而不是因球体运动所推向前行的媒质的惯性所产生。
小球开始下落时，由于速度尚小，所以阻力不大，但是随着下落速度的增大，阻力也随之增大。
最后，三个力达到平衡，即：rv gV mg πηρ6+=于是小球开始作匀速直线运动，由上式可得：vrgV m πρη6)(-=令小球的直径为d ，并用ρπ36d m =，t l v =，2dr =代入上式得：（2）其中ρ'为小球材料的密度，l 为小球匀速下落的距离，t 为小球下落l 距离所用的时间。
实验时，待测液体盛于容器中，故不能满足无限深广的条件，实验证明上式应该进行修正。
测量表达式为：（3）其中D 为容器的内径，H 为液柱高度。
四、实验步骤：1． 调整粘滞系数测量装置及实验仪器1）调整底盘水平，在仪器横梁中间部位放重锤部件，调节底盘旋钮，使重锤对准底盘的中心圆点。
2）将实验架上的两激光器接通电源，并进行调节，使其红色激光束平行对准锤线。
3）收回重锤部件，将盛有待测液体的量筒放置到实验架底盘中央，并在实验中保持位置不变。

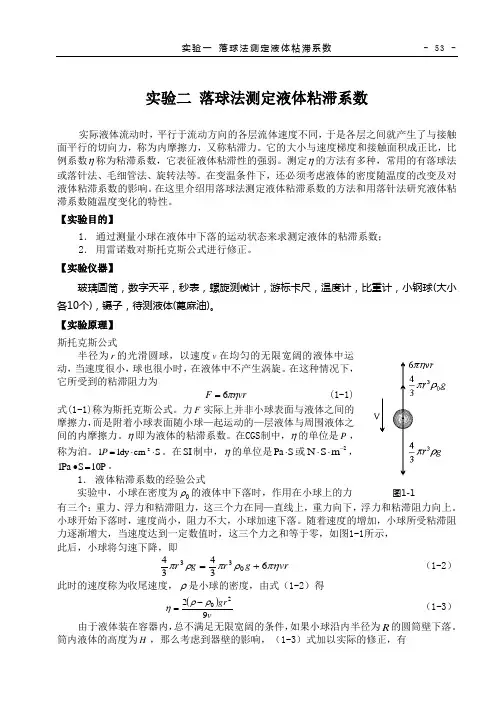

实验一 落球法测定液体粘滞系数 - 53 -实验二 落球法测定液体粘滞系数实际液体流动时，平行于流动方向的各层流体速度不同，于是各层之间就产生了与接触面平行的切向力，称为内摩擦力，又称粘滞力。
它的大小与速度梯度和接触面积成正比，比例系数η称为粘滞系数，它表征液体粘滞性的强弱。
测定η的方法有多种，常用的有落球法或落针法、毛细管法、旋转法等。
在变温条件下，还必须考虑液体的密度随温度的改变及对液体粘滞系数的影响。
在这里介绍用落球法测定液体粘滞系数的方法和用落针法研究液体粘滞系数随温度变化的特性。
【实验目的】1． 通过测量小球在液体中下落的运动状态来求测定液体的粘滞系数；2． 用雷诺数对斯托克斯公式进行修正。
【实验仪器】玻璃圆筒，数字天平，秒表，螺旋测微计，游标卡尺，温度计，比重计，小钢球(大小各10个)，镊子，待测液体(蓖麻油)。
【实验原理】斯托克斯公式半径为r 的光滑圆球，以速度v 在均匀的无限宽阔的液体中运动，当速度很小，球也很小时，在液体中不产生涡旋。
在这种情况下，它所受到的粘滞阻力为vr F πη6= (1-1)式(1-1)称为斯托克斯公式。
力F 实际上并非小球表面与液体之间的摩擦力，而是附着小球表面随小球—起运动的—层液体与周围液体之间的内摩擦力。
η即为液体的粘滞系数。
在CGS 制中，η的单位是P ，称为泊。
-211dy cm S P =⋅⋅。
在SI 制中，η的单位是Pa S ⋅或2N S m -⋅⋅，1Pa S 10P ∙=。
1． 液体粘滞系数的经验公式实验中，小球在密度为0ρ的液体中下落时，作用在小球上的力 图1-1有三个：重力、浮力和粘滞阻力，这三个力在同—直线上，重力向下，浮力和粘滞阻力向上。
小球开始下落时，速度尚小，阻力不大，小球加速下落。
随着速度的增加，小球所受粘滞阻力逐渐增大，当速度达到一定数值时，这三个力之和等于零，如图1-1所示，此后，小球将匀速下降，即vr g r g r πηρπρπ63434033+= （1-2） 此时的速度称为收尾速度，ρ是小球的密度，由式（1-2）得()vgr 9220ρρη-= （1-3） 由于液体装在容器内，总不满足无限宽阔的条件，如果小球沿内半径为R 的圆筒壁下落。
实验三 落球法测定液体不同温度的粘滞系数当液体内各部分之间有相对运动时，接触面之间存在内摩擦力，阻碍液体的相对运动，这种性质称为液体的粘滞性，液体的内摩擦力称为粘滞力。
粘滞力的大小与接触面面积以及接触面处的速度梯度成正比，比例系数η称为粘滞系数(或粘度)。
对液体粘滞性的研究在流体力学，化学化工，医疗，水利等领域都有广泛的应用，例如在用管道输送液体时要根据输送液体的流量，压力差，输送距离及液体粘滞系数，设计输送管道的口径。
测量液体粘滞系数可用落球法，毛细管法，转筒法等方法，其中落球法适用于测量粘滞系数较大的液体。
粘滞系数的大小取决于液体的性质与温度。
温度升高，粘滞系数将迅速减小。
例如对于蓖麻油，在室温附近温度改变1˚C ，粘滞系数改变约10%。
因此，测定液体在不同温度的粘滞系数有很大的实际意义，欲准确测量液体的粘滞系数，必须精确控制液体温度。
实验目的1、用落球法测量不同温度下蓖麻油的粘滞系数2、了解PID 温度控制的原理实验原理1、落球法测定液体的粘滞系数在稳定流动的液体中，存在液体之间存在相互作用的粘滞力。
实验证明：若以液层垂直的方向作为x 轴方向，则相邻两个流层之间的内磨擦力f 与所取流层的面积S 及流层间速度的空间变化率d v /d x 的乘积成正比：S d d f xvη= (3-1) 其中η称为液体的滞粘系数，它决定液体的性质和温度。
粘滞性随着温度升高而减小。
如果液体是无限广延的，液体的粘滞性较大，小球的半径很小，且在运动不产生旋涡。
根据斯托克斯定律，小球受到的粘滞力f 为：v r f ⋅⋅⋅=ηπ6 (3-2)式中η称为液体的滞粘系数，r 为小球半径，ν为小球运动的速度。
若小球在无限广延的液体中下落，受到的粘滞力为f ，重力为ρVg ，这里V 为小球的体积，ρ与ρ0分别为小球和液体的密度，g 为重力加速度。
小球开始下降时速度较小，相应的粘滞力也较小小球作加速运动。
随着速度的增加，粘滞力也增加，最后球的重力、浮力及粘滞力三力达到平衡，小球作匀速运动，此时的速度ν0称为收尾速度。
落球法测量液体的粘滞系数一、实验内容：熟悉斯托克斯定律，掌握用落球法测量液体的粘滞系数的原理和方法。
二、实验仪器：落球法粘滞系数测定仪、小钢球、蓖麻油、千分尺、激光光电计时仪三、实验原理：如图1，当金属小球在粘性液体中下落时，它受到三个铅直方向的力：小球的重力mg、ρ（V为小球体积，ρ为液体密度）和粘滞阻力F（其方向于小液体作用于小球的浮力gV球运动方向相反）。
如果液体无限深广，在小球下落速度v较小的情况下，有：=（1）6Fπηrv图1 液体的粘滞系数测量装置上式称为斯托克斯公式，式中η为液体的粘滞系数，单位是s Pa ⋅，r 为小球的半径。
斯托克斯定律成立的条件有以下5个方面： 1）媒质的不均一性与球体的大小相比是很小的；2）球体仿佛是在一望无涯的媒质中下降； 3）球体是光滑且刚性的； 4）媒质不会在球面上滑过；5） 球体运动很慢，故运动时所遇的阻力系由媒质的粘滞性所致，而不是因球体运动所推向前行的媒质的惯性所产生。
小球开始下落时，由于速度尚小，所以阻力不大，但是随着下落速度的增大，阻力也随之增大。
最后，三个力达到平衡，即：rv gV mg πηρ6+=于是小球开始作匀速直线运动，由上式可得：vrgV m πρη6)(-=令小球的直径为d ，并用ρπ36d m =，t l v =，2dr =代入上式得：（2）其中ρ'为小球材料的密度，l 为小球匀速下落的距离，t 为小球下落l 距离所用的时间。
实验时，待测液体盛于容器中，故不能满足无限深广的条件，实验证明上式应该进行修正。
测量表达式为：（3）其中D 为容器的内径，H 为液柱高度。
四、实验步骤：1． 调整粘滞系数测量装置及实验仪器1）调整底盘水平，在仪器横梁中间部位放重锤部件，调节底盘旋钮，使重锤对准底盘的中心圆点。
2）将实验架上的两激光器接通电源，并进行调节，使其红色激光束平行对准锤线。
3）收回重锤部件，将盛有待测液体的量筒放置到实验架底盘中央，并在实验中保持位置不变。
