【CN209985435U】一种用于恒温磁力搅拌器的圆底烧瓶【专利】

专利名称：一种用于恒温磁力搅拌器的烧杯专利类型：实用新型专利
发明人：罗姣莲
申请号：CN201621085146.1
申请日：20160927
公开号：CN206103953U
公开日：
20170419
专利内容由知识产权出版社提供
摘要：本实用新型提供一种用于恒温磁力搅拌器的烧杯，包括烧杯本体，烧杯本体由聚四氟乙烯制成，耐高温，且更为结实，能够避免烧杯破碎，烧杯本体的上端开口处设置有杯盖，杯盖上开设有可打开式的通气孔，设置杯盖能够防止在磁力搅拌器上使用时液滴飞溅。

以解决现有恒温加热搅拌器所用烧杯干凝胶转移难、耐热性较差，易碰碎，且使用时容易发生液体飞溅，导致溶液损失，污染工作台，溅伤实验人员，存在安全隐患的问题。

本实用新型属于恒温搅拌实验领域。

申请人：贵州民族大学
地址：550025 贵州省贵阳市花溪区董家堰
国籍：CN
代理机构：贵阳中新专利商标事务所
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201711255977.8(22)申请日 2017.12.03(71)申请人 岳俐地址 710000 陕西省西安市雁塔区西影路103号2号楼2单元11层1号(72)发明人 岳俐　(51)Int.Cl.B01F 13/08(2006.01)B01F 15/00(2006.01)B01F 15/06(2006.01)(54)发明名称一种具有恒温加热功能的磁力搅拌器(57)摘要本发明公开了一种具有恒温加热功能的磁力搅拌器，包括高灵敏温度传感器、温度传感器支架、控制面板、工作台面、机身和电源插口，其特征在于，所述机身表面安装有电源插口，且电源插口通过电源线与插头连接，所述电源插口上方安装有过载保护器，所述电源插口右侧安装有开关按钮，所述机身上方安装有工作台面，且工作台面左侧安装有控制面板，所述工作台面右侧安装有支架立柱，且支架立柱上方安装有温度传感器支架。

本发明通过在机身下方设置有防滑脚垫，能保证工作过程中机器不会滑落，在控制面板表面设置有定时按钮，能将需要工作的时间通过定时按钮定时，减少人员看守，提高工作效率，而且价格合理，功能使用。

权利要求书1页 说明书2页 附图2页CN 109865468 A 2019.06.11C N 109865468A1.一种具有恒温加热功能的磁力搅拌器，包括高灵敏温度传感器(1)、温度传感器支架(2)、控制面板(5)、工作台面(7)、机身(10)和电源插口(11)，其特征在于，所述机身(10)表面安装有电源插口(11)，且电源插口(11)通过电源线(4)与插头(3)连接，所述电源插口(11)上方安装有过载保护器(6)，所述电源插口(11)右侧安装有开关按钮(12)，所述机身(10)上方安装有工作台面(7)，且工作台面(7)左侧安装有控制面板(5)，所述工作台面(7)右侧安装有支架立柱(8)，且支架立柱(8)上方安装有温度传感器支架(2)，所述温度传感器支架(2)上方安装有高灵敏温度传感器(1)，所述高灵敏温度传感器(1)通过温度传感器数据线(9)与机身(10)连接，所述控制面板(5)表面安装有电源指示灯(15)，且电源指示灯(15)左侧安装有工作指示灯(14)。

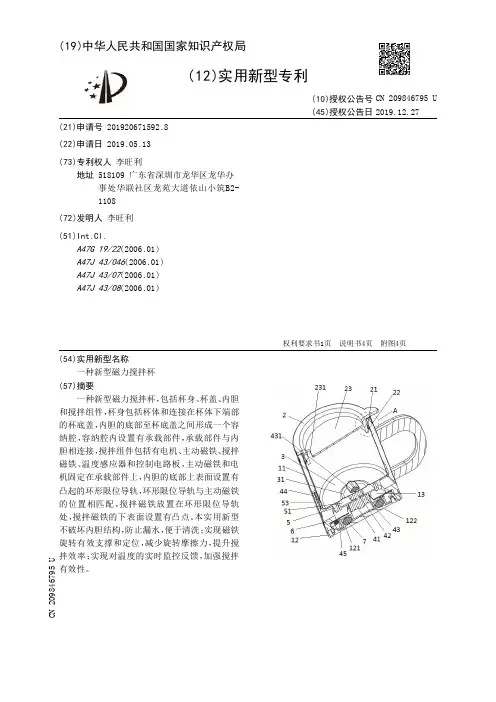

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920671592.8(22)申请日 2019.05.13(73)专利权人 李旺利地址 518109 广东省深圳市龙华区龙华办事处华联社区龙苑大道依山小筑B2-1108(72)发明人 李旺利　(51)Int.Cl.A47G 19/22(2006.01)A47J 43/046(2006.01)A47J 43/07(2006.01)A47J 43/08(2006.01)(54)实用新型名称一种新型磁力搅拌杯(57)摘要一种新型磁力搅拌杯，包括杯身、杯盖、内胆和搅拌组件，杯身包括杯体和连接在杯体下端部的杯底盖，内胆的底部至杯底盖之间形成一个容纳腔，容纳腔内设置有承载部件，承载部件与内胆相连接，搅拌组件包括有电机、主动磁铁、搅拌磁铁、温度感应器和控制电路板，主动磁铁和电机固定在承载部件上，内胆的底部上表面设置有凸起的环形限位导轨，环形限位导轨与主动磁铁的位置相匹配，搅拌磁铁放置在环形限位导轨处，搅拌磁铁的下表面设置有凸点。

本实用新型不破坏内胆结构，防止漏水，便于清洗；实现磁铁旋转有效支撑和定位，减少旋转摩擦力，提升搅拌效率；实现对温度的实时监控反馈，加强搅拌有效性。

权利要求书1页 说明书4页 附图4页CN 209846795 U 2019.12.27C N 209846795U权　利　要　求　书1/1页CN 209846795 U1.一种新型磁力搅拌杯，包括杯身、杯盖、内胆和搅拌组件，其特征在于，所述内胆的上部与杯身相连，杯盖的下部与内胆的上部内表面活动连接，杯身包括杯体和连接在杯体下端部的杯底盖，内胆的底部至杯底盖之间形成一个容纳腔，内胆的侧壁与杯体之间有间隙，容纳腔内设置有承载部件，承载部件与内胆相连接，搅拌组件包括有电机、主动磁铁和搅拌磁铁，主动磁铁和电机固定在承载部件上，内胆的底部上表面设置有凸起的环形限位导轨，环形限位导轨与主动磁铁的位置相匹配，搅拌磁铁放置在环形限位导轨处，搅拌磁铁的下表面设置有凸点。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821967656.0(22)申请日 2018.11.27(73)专利权人 徐晶地址 150000 黑龙江省哈尔滨市南岗区保健路42号铁道学院南区住宅4栋2单元301室(72)发明人 徐晶　张美杨　艾好　杨静　刘志鹏　倪佳　张海霞　刘畅　陈光　陈青奇　(74)专利代理机构 哈尔滨龙科专利代理有限公司 23206代理人 高媛(51)Int.Cl.B01F 13/08(2006.01)B01F 15/00(2006.01)(54)实用新型名称一种恒温磁力搅拌器(57)摘要本实用新型公开了一种恒温磁力搅拌器，包括安装座和连接架，所述安装座上方的前侧设置有开关，且安装座的下侧安装有防滑垫，所述安装座上方的中部设置有底座，且底座的上方设置有容器，所述容器的内部设置有磁子，且容器的左右两侧均安装有支架，所述支架的内部贯穿有旋转管，且旋转管的外侧连接有第一齿轮，所述旋转管的内部贯穿有丝杆，且丝杆的外端连接有固定夹。

该恒温磁力搅拌器在容器的左右两侧均设置有固定夹，转动旋转管，旋转管的内部螺纹连接有丝杆，可以使得丝杆进行移动，从而带动固定夹向容器的方向进行移动，使得固定夹可以对容器进行夹紧固定，防止搅拌过程中容器滑动。

权利要求书1页 说明书3页 附图4页CN 209451752 U 2019.10.01C N 209451752U1.一种恒温磁力搅拌器，包括安装座（1）和连接架（15），其特征在于：所述安装座（1）上方的前侧设置有开关（2），且安装座（1）的下侧安装有防滑垫（5），所述安装座（1）上方的中部设置有底座（4），且底座（4）的上方设置有容器（6），所述容器（6）的内部设置有磁子（7），且容器（6）的左右两侧均安装有支架（8），所述支架（8）的内部贯穿有旋转管（9），且旋转管（9）的外侧连接有第一齿轮（10），所述旋转管（9）的内部贯穿有丝杆（14），且丝杆（14）的外端连接有固定夹（17），所述第一齿轮（10）的外侧啮合连接有第二齿轮（11），且第二齿轮（11）的内部贯穿有第一转杆（12），所述连接架（15）位于支架（8）的外侧，且连接架（15）的下端设置有温度传感器（16），所述安装座（1）的内部安装有电机（18），且电机（18）的输出端连接有第二转杆（19），所述第二转杆（19）的上端连接有转盘（20），且转盘（20）的上侧设置有永磁体（13），所述永磁体（13）的上方设置有加热管（3）。

专利名称：恒温磁力搅拌器专利类型：实用新型专利
发明人：贾梦虹,韩宇,杜鹏飞申请号：CN201822242467.3申请日：20181229
公开号：CN209968292U
公开日：
20200121
专利内容由知识产权出版社提供
摘要：本实用新型公开了恒温磁力搅拌器，包括设备本体，所述设备本体的外侧固定安装有移动把手，所述设备本体外表面的左侧活动安装有调速旋钮，所述调速旋钮的外侧活动安装有调速刻度盘，所述调速旋钮的右侧活动安装有电源开关，所述电源开关的上端活动安装有电源指示灯，所述电源开关的右侧活动安装有加热开关，所述加热开关的上端活动安装有加热指示灯，所述加热开关的右侧活动安装有调温旋钮，所述调温旋钮的外侧活动安装有调温刻度盘，所述设备本体的上端左侧活动安装有搅拌室，所述搅拌室的内侧活动安装有保温层，所述保温层的内侧活动安装有加热电阻。

该恒温磁力搅拌器，对设备的能耗进一步的降低，节省使用时的成本，提高工作效率。

申请人：上海谱材化学科技有限公司
地址：200000 上海市杨浦区国伟路139弄2号1幢112室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种恒温磁力搅拌器专利类型：实用新型专利
发明人：朱庆丰
申请号：CN201921848302.9申请日：20191030
公开号：CN211706635U
公开日：
20201020
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种恒温磁力搅拌器，包括恒温磁力搅拌本体、工作台、连接机构和固定机构，所述恒温磁力搅拌本体的顶端表面设置有支撑柱，所述支撑柱的一侧表面贯穿有套杆，所述连接机构位于套杆与支撑柱的连接处，所述连接机构包括连接柱，所述连接柱位于套杆的前表面，所述连接柱贯穿于套杆；通过设置的卡槽、卡块，能够将卡块的一端卡在卡槽的内部，便于后期调节套杆在支撑柱上的所需高度后，将套杆固定在支撑柱上；通过设置的第一弹簧，能够将卡块的一端卡紧在卡槽的内部；通过设置的放置槽，能够将烧瓶放置在放置槽的内部，防止烧瓶在放置时，受到外界的干扰从工作台上掉落；通过设置的第一弧形夹持板，能够左右固定烧瓶。

申请人：苏州闻天医药科技有限公司
地址：215300 江苏省苏州市昆山市玉山镇元丰路168号9号房小核酸研究所化学楼206室
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：吕明哲
更多信息请下载全文后查看。

专利名称：一种用于实验室烧瓶的搅拌装置专利类型：实用新型专利
发明人：冯帅
申请号：CN201821609115.0
申请日：20180930
公开号：CN208894077U
公开日：
20190524
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于实验室烧瓶的搅拌装置，它包括铁架台、搅拌组件、烧瓶夹持组件和烧瓶支撑组件,所述铁架台包括底座和垂直固设在底座的立柱，所述搅拌组件包括套设在立柱上的第一水平支撑杆、设置在水平支撑杆一端的配重块以及设置在第一水平支撑杆另一端的搅拌电机，第一水平支撑杆的中部设有膨大部，膨大部上设有供立柱穿过的通孔，第一锁紧旋钮穿过膨大部的侧壁伸入至通孔内将第一水平支撑杆与立柱固定，搅拌电机的转轴上依次连接有连接套和搅拌杆。

本实用新型用于烧瓶的搅拌和固定夹持，分别自烧瓶的颈部和底部进行支撑，具有很好的稳固性；满足快速装夹和快速拆卸的使用要求，满足各种化学实验的使用要求。

申请人：湖北美辰环境检测有限公司
地址：448124 湖北省荆门市高新区.掇刀区高新路6号
国籍：CN
代理机构：荆门市首创专利事务所
代理人：董联生
更多信息请下载全文后查看。

专利名称：一种磁力搅拌器用烧杯专利类型：实用新型专利
发明人：洪峰,李孟,王毅谦
申请号：CN201821792180.1
申请日：20181031
公开号：CN209696793U
公开日：
20191129
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种磁力搅拌器用烧杯，包括储能发热剂出口、烧杯外壁、底部进料口、料斗、顶部进料口、开关阀、温度传感器、出线口、储能发热剂进口、烧杯把手、顶部出料口、底部出料口、支撑连接杆、搅拌子、支撑连接杆固定孔、旋转密封圈和上下分隔板；磁力加热搅拌器的升温速度多数较快，经常出现很大的升温过冲现象，真空的烧杯外壁内部注入储能发热剂，磁力搅拌器进行加热时先对储能发热剂进行加热，随后通过储能发热剂加热烧杯内部搅拌的试剂，可以很好的控制烧杯内部的试剂温度改变；烧杯中部的分隔板将烧杯分隔为上下两个部分，可以进行不同种类试剂的搅拌加热，节约了实验室的空间，同时方便对不同样品在相同实验条件下进行观察。

申请人：南京因格医药科技有限公司
地址：210032 江苏省南京市江北新区新锦湖路3-1号中丹生态生命科学产业园一期A栋1805室国籍：CN
更多信息请下载全文后查看。

专利名称：恒温磁力搅拌器
专利类型：实用新型专利
发明人：刘念,刘丹,刘峰,雷水旺申请号：CN201620242366.4申请日：20160328
公开号：CN205412862U
公开日：
20160803
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种恒温磁力搅拌器，其结构包括底座和设置在底座顶部的加热锅，在底座内设有主系统和备用系统，在主系统和备用系统之间设有用于将主系统与备用系统进行切换的中间继电器；在加热锅内设有第一加热圈和第二加热圈，第一加热圈的轴心线与第二加热圈的轴心线在同一直线上；在加热锅上设有用于检测第一加热圈温度的第一温度传感器和用于检测第二加热圈温度的第二温度传感器；第一加热圈和第一温度传感器均与主系统相连接，第二加热圈和第二温度传感器均与备用系统相连接。

本实用新型解决了在无人看管的情况下，因搅拌器中途故障而造成实验失败的问题。

申请人：北京兰博利德商贸有限公司
地址：100000 北京市海淀区上地信息路1号国际创业园2-204
国籍：CN
代理机构：石家庄国域专利商标事务所有限公司
代理人：苏艳肃
更多信息请下载全文后查看。

专利名称：一种恒温加热磁力搅拌装置
专利类型：实用新型专利
发明人：张楚晗,陈枝辉,王玉珏,唐月婷,贺韶钦,张坤,杨聪玲,刘舒泊,唐苏,肖依文,吴兰倩,蔡雅茹,吴明明,陈锦玲,
杨超杰,郭高晨,潘伯丽,黄斌田
申请号：CN201920435395.6
申请日：20190402
公开号：CN210131642U
公开日：
20200310
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种恒温加热磁力搅拌装置，包括第一中空底座和用于固定实验试管和烧瓶的试管烧瓶固定架，其特征在于：所述第一中空底座上设置有用于为试管和烧瓶加热的加热箱，且所述加热箱上表面为敞开，所述加热箱内设置有用于将加热箱内部空间分隔成四个区域的分隔板，且所述分隔板的高度为所述加热箱高度的2/3，所述分隔板上设置有用于加热的第一加热丝，所述试管烧瓶固定架能够将试管和烧瓶放入所述四个区域内，使得试管和烧瓶能够更好的进行加热；所述加热箱由第一加热层和第一隔热层组成，所述第一加热层为所述加热箱的内壁，所述第一隔热层包覆着所述第一加热层的外周侧面；本实用新型结构简单，操作便捷，能够使液体受热均匀。

申请人：闽江学院
地址：350000 福建省福州市闽侯县上街镇文贤路1号
国籍：CN
代理机构：福州旭辰知识产权代理事务所(普通合伙)
代理人：程春宝
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920310100.2(22)申请日 2019.03.12(73)专利权人 哈尔滨石油学院地址 150028 黑龙江省哈尔滨市松北区松浦路297号(72)发明人 郑秀君　史鹏　房付健　张笑　许伟锋　(74)专利代理机构 哈尔滨龙科专利代理有限公司 23206代理人 高媛(51)Int.Cl.B01F 7/16(2006.01)B01F 1/00(2006.01)B01F 15/06(2006.01)(54)实用新型名称一种化学实验用搅拌装置(57)摘要本实用新型公开了一种化学实验用搅拌装置，包括底座、顶架和加热器，所述底座的左侧顶端设置有支撑杆，所述滑套的左侧设置有固定螺母，所述底架的上方设置有石棉网，所述顶架设置在底架的上方，所述卡爪通过转轴与顶架的顶端连接，所述转轴的内部放置有卡柱，所述轴承的内部放置有转盘，所述通孔的内部安装有玻璃棒，所述齿轮的顶端连接有马达，所述顶架的左侧通过滑套与支撑杆连接，所述加热器设置在底座的右侧顶端，片。

该化学实验用搅拌装置，方便收纳，能够运用机械动能，自动搅拌，能够对搅拌加热，控制搅拌的温度，加速搅拌或者满足一些化学物质溶解的温度，节省学生搅拌时间，方便固定玻璃棒，便于引流。

权利要求书1页 说明书3页 附图6页CN 209631035 U 2019.11.15C N 209631035U权　利　要　求　书1/1页CN 209631035 U1.一种化学实验用搅拌装置，包括底座（1）、顶架（8）和加热器（15），其特征在于：所述底座（1）的左侧顶端设置有支撑杆（2），且支撑杆（2）的外侧包裹有滑套（3），所述滑套（3）的左侧设置有固定螺母（4），且滑套（3）的右侧连接有底架（5），所述底架（5）的上方设置有石棉网（6），且石棉网（6）的顶端放置有烧杯（7），所述顶架（8）设置在底架（5）的上方，且顶架（8）的顶端设置有卡爪（20），所述卡爪（20）通过转轴（18）与顶架（8）的顶端连接，且卡爪（20）的内部设置有轴承（9），所述转轴（18）的内部放置有卡柱（19），所述轴承（9）的内部放置有转盘（10），且转盘（10）的内部开设有通孔（11），并且转盘（10）的左侧设置有齿轮（12），所述通孔（11）的内部安装有玻璃棒（14），且玻璃棒（14）的底端位于烧杯（7）的内部，所述齿轮（12）的顶端连接有马达（13），且马达（13）通过连接架（17）与顶架（8）连接，所述顶架（8）的左侧通过滑套（3）与支撑杆（2）连接，所述加热器（15）设置在底座（1）的右侧顶端，且加热器（15）的顶端安装有滑片（16）。
