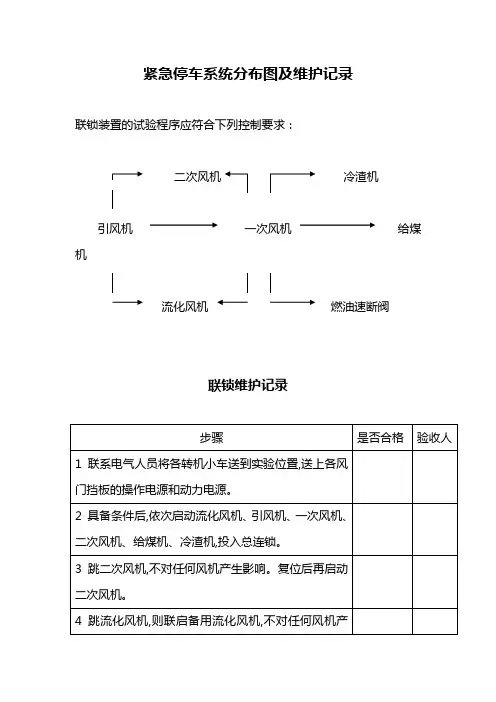

紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机 冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2012.7.23
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机 冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2012.11.11
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机 冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2013.5.20
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机冷渣机
引风机一次风机给煤机
流化风机燃油速断阀
联锁维护记录
锅炉车间2013.10.15
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机冷渣机
引风机一次风机给煤机
流化风机燃油速断阀
联锁维护记录
锅炉车间2014.6.18
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机冷渣机
引风机一次风机给煤机
流化风机燃油速断阀
联锁维护记录
锅炉车间
2014.12.8。

联锁装置的试验程序应符合下列控制要求：
二次风机
冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2012.7.23
联锁装置的试验程序应符合下列控制要求：
二次风机
冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2012.11.11
联锁装置的试验程序应符合下列控制要求：
二次风机
冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2013.5.20
联锁装置的试验程序应符合下列控制要求：
二次风机
冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2013.10.15
联锁装置的试验程序应符合下列控制要求：
二次风机
冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2014.6.18
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机
冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2014.12.8。

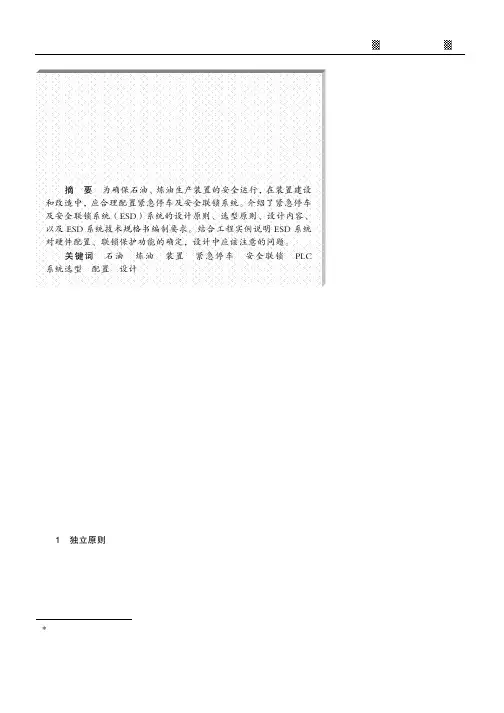

44 石油规划设计 第17卷第1期信息与自动化* 朱小本，男，1963年生，高级工程师。

1984年毕业于华东石油学院油田生产自动化专业，现在新疆时代石油工程有限公司自动化仪表设计所任总工程师。

通信地址：新疆克拉玛依市新疆时代石油工程有限公司，834000近几年，石油天然气工业生产装置向规模化、工艺装置集中化、流程控制高度自动化发展。

为确保石油、炼油生产装置的安全运行，减少重大恶性事故发生的概率，对开工停工和生产过程中可能发生重大人身事故和设备事故的工艺装置和机组，应设置相应独立的紧急停车及安全联锁系统（简称ESD 系统）。

根据生产需要和建设工程投资规模以及生产装置在石油天然气管道或石油化工行业中的地位，工程设计中对原油长输管道及泵机组、天然气长输管道及压缩机机组、100×104 m 3/d 及以上规模的天然气处理装置、气举压缩机机组、加氢处理装置及机组、连续重整装置及催化剂再生控制系统及机组、制氢装置、催化装置及机组、芳烃或烷基苯装置，应考虑设置独立的ESD 系统。

对一般项目应该结合流程控制系统如DCS 系统设置紧急停车和安全联锁保护功能。

ESD 系统设计原则1 独立原则紧急停车及安全联锁系统原则上应与过程控制系统（如：集散控制系统DCS、工业计算机控制系统IPC 等）分离而独立设置。

特别是工艺过程复杂的装置和重要的机组，ESD 系统应不依赖于DCS 系统而独立完成紧急停车及安全联锁功能。

简单的ESD 可以包含在DCS 系统中，DCS 和ESD 之间设置独立的分组硬手操和独立的I/O 卡件。

大型联合装置的ESD 系统宜分解成若干个子系统，为减少工程设计、施工、采购、安装调试和维护过程中各子系统之间的相互影响，各子系统应相对独立并分别设置硬手操。

ESD 的检测元件、变送器、执行机构等应独立设置。

关键部位的温度、压力、流量、液位等检测仪表不宜采用机械式仪表。

变送器宜采用模拟信号，当采用智能变送器时，在操作站上应设置对修改现场仪表有关参数的加密技术。

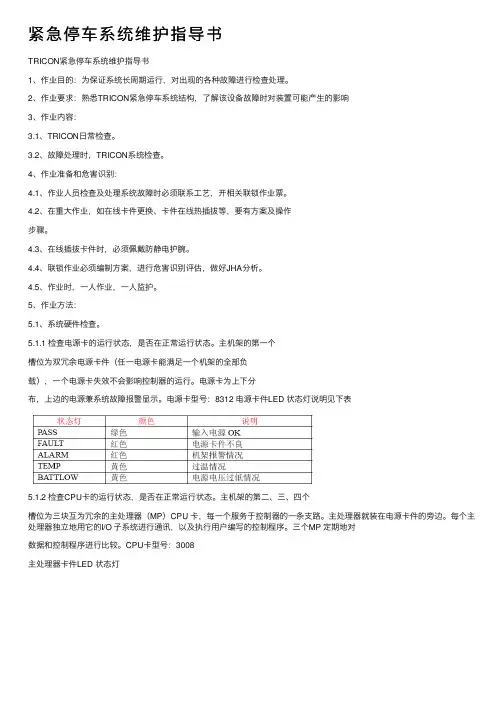

紧急停车系统维护指导书TRICON紧急停车系统维护指导书1、作业⽬的：为保证系统长周期运⾏，对出现的各种故障进⾏检查处理。

2、作业要求：熟悉TRICON紧急停车系统结构，了解该设备故障时对装置可能产⽣的影响3、作业内容：3.1、TRICON⽇常检查。

3.2、故障处理时，TRICON系统检查。

4、作业准备和危害识别：4.1、作业⼈员检查及处理系统故障时必须联系⼯艺，开相关联锁作业票。

4.2、在重⼤作业，如在线卡件更换、卡件在线热插拔等，要有⽅案及操作步骤。

4.3、在线插拔卡件时，必须佩戴防静电护腕。

4.4、联锁作业必须编制⽅案，进⾏危害识别评估，做好JHA分析。

4.5、作业时，⼀⼈作业，⼀⼈监护。

5、作业⽅法：5.1、系统硬件检查。

5.1.1 检查电源卡的运⾏状态，是否在正常运⾏状态。

主机架的第⼀个槽位为双冗余电源卡件（任⼀电源卡能满⾜⼀个机架的全部负载），⼀个电源卡失效不会影响控制器的运⾏。

电源卡为上下分布，上边的电源兼系统故障报警显⽰。

电源卡型号：8312 电源卡件LED 状态灯说明见下表5.1.2 检查CPU卡的运⾏状态，是否在正常运⾏状态。

主机架的第⼆、三、四个槽位为三块互为冗余的主处理器（MP）CPU 卡，每⼀个服务于控制器的⼀条⽀路。

主处理器就装在电源卡件的旁边。

每个主处理器独⽴地⽤它的I/O ⼦系统进⾏通讯，以及执⾏⽤户编写的控制程序。

三个MP 定期地对数据和控制程序进⾏⽐较。

CPU卡型号：3008主处理器卡件LED 状态灯5.1.3加强的智能通讯卡件EICM 可使TRICON 与Modbus 装置（主机或从属机）及⼯作站进⾏通讯。

TRICON 系统可以借助于⽹络通讯卡件NCM ⽽与802.3 联⽹。

状态指⽰器卡件状态5.1.4DI 或DO数字输⼊卡及数字输出卡的检查。

所有各种数字输⼊卡件在功能上都⽀持热插拔备件，它允许对故障卡件进⾏在线更换，或者对激活卡件作连续的⽀持。

每个卡件在机架上都有机械键销，防⽌被错误地安装到已经配置好的机架内。

ESD紧急停车系统ESD系统为满足系统要求设置的，当工艺过程中出现异常情况时，将自动关闭各种设备或由操作人员进行手动紧急停车。

每套站控系统中为原油和成品油各设置一套独立的ESD系统，安全度等级为SIL3。

ESD设备与以下设备连接：∙可燃气/火灾检测报警系统∙系统监控设备异常超压∙就地ESD按钮∙现场仪表，包括变送器、开关、电磁阀及电动阀等∙工艺设备等∙火灾紧急停车信号通过硬线信号由可燃气/火灾检测报警系统传到ESD系统。

ESD系统：∙ESD设备具有TVU认证。

∙ESD系统软件具有TVU认证。

∙ESD能接受所有与输油站状态相关的信号，并按照每一个逻辑功能要求进行动作。

∙ESD系统采用模块化设计，易于扩展，卡件可在线热插拔，易于维护。

∙ESD系统具有高度、全面的智能化自诊断功能，通过诊断信息可减少故障处理时间。

系统具有在线组态，在线修改的能力。

具有远程诊断和组态功能。

∙ESD系统具有良好的开放和安全性的网络通讯能力。

∙ESD具有执行逻辑功能。

∙在运行逻辑方面，ESD设计成为失效安全型。

∙ESD的输入在报警或不正常条件下应移向开路位置。

在正常状态下，逻辑电路输出应保持带电状态，在任何输入变成开路时将导致相应的输出电路关电。

∙开路和短路不会造成损害性停车。

∙所有的数字输出模板提供与跳闸点和输出状况有关的输入状态的可视显示。

所有的输出卡都能显示输出信号的状态。

ESD输入和输出继电器取得和ESD设备相同的SIL等级认证。

∙多个逻辑回路的每个回路均能单独组态和维护，当一个回路组态或维护时，不会影响其它回路。

∙ESD有足够的设备满足不同数量的I/O逻辑要求。

∙ESD的运行循环时间最大为150ms，处理器响应时间小于10ms。

在运行在ESD系统中提供事件顺序记录。

1.1故障安全控制系统S7-400FH概述SIMATICS7-400F/FH是SIMATIC S7系列产品之一,是基于S7-400H冗余容错技术的故障安全控制系统。
