钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘钻井作业的八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统循环系统包括钻井泵，地面管汇、泥浆罐、泥浆净化设备等，其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括震动筛、除砂器、除泥器、离心机等。
钻井泵将泥浆从泥浆罐中吸入，经钻井泵加压后的泥浆，经过高压管汇、立管、水龙带，进入水龙头，通过空心的钻具下到井底，从钻头的水眼喷出，经井眼和钻具之间的环行空间携带岩屑返回地面，从井底返回的泥浆经各级泥浆净化设备，除去固相含量，然后重复使用。
起升系统是为起升和下放钻具、下套管以及控制钻压、送进钻具服务的，钻具配备有起升系统。
起升系统包括绞车、辅助刹车、天车、游车、大钩、钢丝绳以及吊环、吊卡、吊钳、卡瓦等各种工具。
起升时，绞车滚筒缠绕钢丝绳，天车和游车构成副滑轮组，大钩上升通过吊环、吊卡等工具实现钻具的提升。
下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。
在正常钻进时，通过吊环、吊卡等工具实现钻具的提升，下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。
在正常钻进时，通过刹车机构控制钻具的送进速度，将钻具重量的一部分作为钻压施加到钻头上实现破碎岩层。
旋转系统是转盘钻机的典型系统，其作用是驱动钻具旋转以破碎岩层，旋转系统包括转盘、水龙头、钻具。
在钻井现场我们观察到的钻具包括：方钻杆、钻杆、钻铤和钻头，此外还有扶正器以及配合接头等。
其中钻头是直接破碎岩石的工具，有刮刀钻头，牙轮钻头、金刚石钻头等类型。
钻铤的重量和壁厚都很大，用来向钻头施加钻压，钻杆将地面设备和井底设备联系起来，并传递扭矩。
方钻杆的截面为正方形，转盘通过方钻杆带动整个钻柱和钻头旋转，水龙头是旋转钻机的典型部件，它既要承受钻具的重量，又要实现旋转运动，同时还提供高压泥浆的通道。

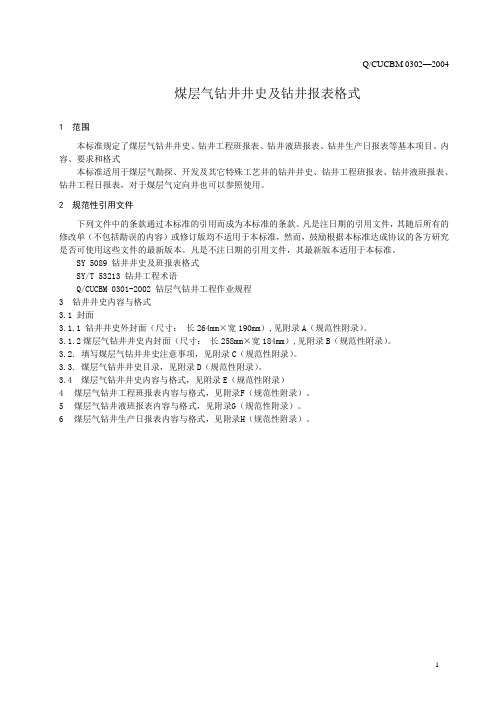

煤层气钻井井史及钻井报表格式1 范围本标准规定了煤层气钻井井史、钻井工程班报表、钻井液班报表、钻井生产日报表等基本项目、内容、要求和格式本标准适用于煤层气勘探、开发及其它特殊工艺井的钻井井史、钻井工程班报表、钻井液班报表、钻井工程日报表，对于煤层气定向井也可以参照使用。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
SY 5089 钻井井史及班报表格式SY/T 53213 钻井工程术语Q/CUCBM 0301-2002 钻层气钻井工程作业规程3 钻井井史内容与格式3.1 封面3.1.1 钻井井史外封面（尺寸：长264mm×宽190mm）,见附录A（规范性附录）。
3.1.2煤层气钻井井史内封面（尺寸：长258mm×宽184mm）,见附录B（规范性附录）。
3.2. 填写煤层气钻井井史注意事项，见附录C（规范性附录）。
3.3. 煤层气钻井井史目录，见附录D（规范性附录）。
3.4 煤层气钻井井史内容与格式，见附录E（规范性附录）4煤层气钻井工程班报表内容与格式，见附录F（规范性附录）。
5煤层气钻井液班报表内容与格式，见附录G（规范性附录）。
6煤层气钻井生产日报表内容与格式，见附录H（规范性附录）。
1附录A煤层气钻井井史外封面格式（规范性附录）钻井井史中联煤层气有限责任公司2附录B煤层气钻井井史内封面格式（规范性附录）井史井名____________井位位置____________钻机型号____________钻机编号____________钻井队长____________填写人____________审查人____________中联煤层气有限责任公司年月日3附录C填写煤层气钻井井史注意事项（规范性附录）填写钻井井史注意事项1. 井史是一口井重要的工程原始资料，由钻井队钻井工程师（技术员）负责逐日逐项认真填写，并妥善保管，不得丢失。
企密★延长石油油气勘探公司地区井钻井井史（正本）钻机编号钻井队长技术负责人审查人填写要求1.钻井队钻井工程技术负责人逐项填写，不得中断，并妥善保管，不得丢失。
2.一律用钢笔正楷字填写，必须做到内容真实，数据准确，图表清晰。
3.凡数值均取两位小数。
4.设备、器材型号（代号），一律按有关标准要求填写。
5.完井后由钻井队队长、钻井工程技术负责人签名，按时上报公司（指挥部）技术部门审查，后存档。
6.该资料需做成word电子版本格式一并上交，所有内容必须以键盘输入的方式进行录入，不得以图片的形式出现。
目录一、基础数据 (1)二、地质简介 (2)（一）基本数据 (2)（二）地层及岩性描述 (3)三、设备情况 (4)四、井身结构 (5)（一）示意图 (5)（二）井身结构数据表 (6)五、井口装置 (7)（一）第一次开钻井口装置 (7)（二）第二次开钻井口装置 (8)（三）第三次开钻井口装置 (9)（四）第四次开钻井口装置 (10)（五）完井井口装置 (11)六、钻具 (12)（一）钻具组合 (12)（二）钻铤及钻杆 (14)（三）稳定器 (16)七、钻井液 (18)八、钻头 (22)九、钻时 (24)十、井斜数据 (27)（一）单点测斜 (27)（二）电测连斜 (28)（三）井径 (28)十一、定向井（按定向数据填写） (29)（一）基本数据 (29)（二）定向井施工工艺记录表 (31)十二、钻井取心 (32)十三、地层压力实验 (34)（一）地层破裂压力梯度 (34)（二）地层破裂压力测试数据 (34)（三）地层破裂压力实验曲线(应用米厘方格纸绘制) (35)十四、固井 (36)（一）套管强度 (36)（二）套管数据表 (37)（三）钻井液、前置液、水泥浆性能 (38)（四）注水泥 (39)十五、复杂情况 (40)十六、井下事故 (42)十七、地面重大事故 (43)十八、钻井施工进度分析图表 (44)（一）钻井施工进度分析图 (44)（二）钻井施工进度分析表 (44)十九、钻井日志 (46)二十、钻井月志 (49)二十一、时效分析 (50)二十二、钻井液技术总结 (51)二十三、钻井技术总结 (53)（一）概况 (53)（二）一开钻井固井情况 (55)（三）二开钻井情况 (57)（四）三开钻井情况 (59)（五）防喷演习 (61)（六）低泵冲试验 (62)（七）气层钻井情况 (63)（八）储层保护 (66)（九）侧钻情况 (67)（十）事故复杂情况 (68)（十一）测井记录 (69)（十二）固井 (70)二十四、数据总表 (72)一、基础数据1. 开始搬迁日期年月日 h min2. 开始安装日期年月日 h min3. 侧钻井修井日期年月日 h min4. 第一次开钻日期年月日 h min5. 第二次开钻日期年月日 h min6. 第三次开钻日期年月日 h min7. 第四次开钻日期年月日 h min8. 第五次开钻日期年月日 h min9. 完钻日期年月日 h min10. 完井日期年月日 h min11. 钻井周期 d h min12. 完井周期 d h min13. 建井周期 d h min14. 中途测试 d h min15. 返工井段 m16. 返工进尺 m17. 返工原因 m18. 取心进尺 m19. 岩心长度 m20. 岩心收获率 %21. 平均单筒进尺 m22. 设计斜深 m23. 设计垂深 m24. 完钻井深 m25. 完钻垂直井深 m26．完井井深 m 27. 完钻层位8. 扫水泥塞钻头直径 mm29. 完井方法30. 钻机月台月31. 钻机月速 m/台月32. 平均机械钻速 m/h33. 井身质量34. 固井质量35. 事故次数次36. 直接成本元34. 综合成本元35. 每米直接成本元/ m36. 每米综合成本元/ m37. 分级箍类型，厂家：二、地质简介（一）基本数据1. 构造名称2. 井型3. 井别4. 井位：井口坐标：横坐标 m 纵坐标 m A靶坐标：横坐标 m 纵坐标 m位移 m 方位（°）B靶坐标：横坐标 m 纵坐标 m位移 m 方位（°）地理位置：测线位置：5.地面海拔 m6.补心高 m，磁偏角（º）7.海水深8.气层套管联入 m9.钻井目的：10.完钻原则：(二)地层及岩性描述表2.2.1三、设备情况表3.1四、井身结构（一）示意图（包括：井眼尺寸、井深、套管尺寸、层次、尾管串喇叭口深度、尾管鞋表层水泥返高：m（二）井身结构数据表表4.2.1五、井口装置（一）第一次开钻井口装置a. 圆井或方井：尺寸mm；深度 mb. 导管：直径 mm；深度 mc. 钻井液出口高度： m。
