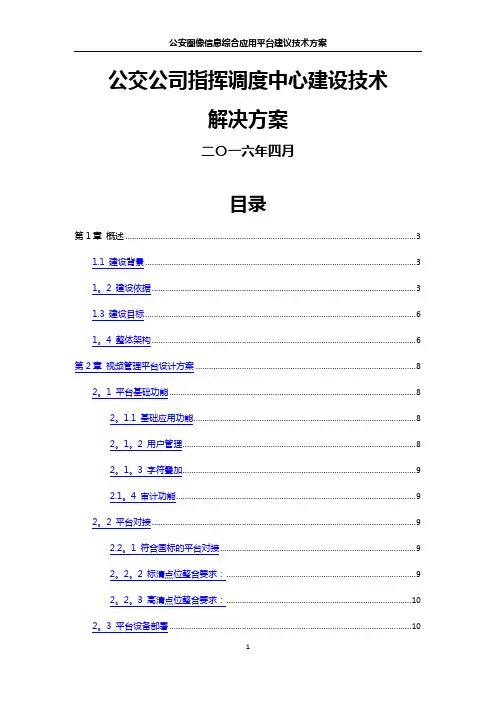

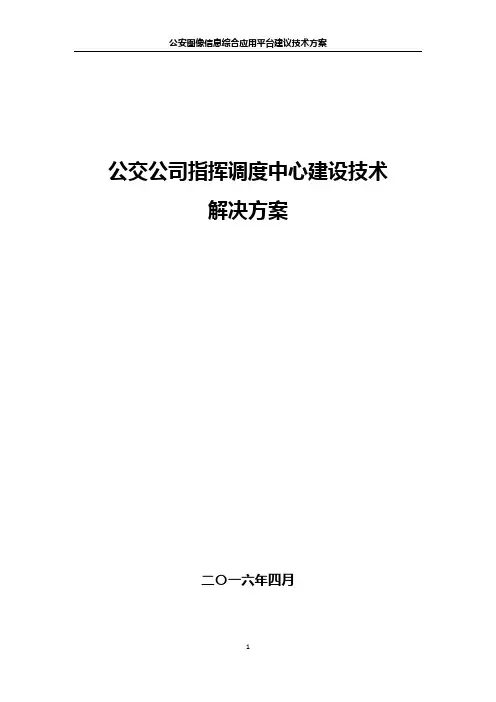

公交公司指挥调度中心建设技术解决方案二〇一六年四月目录第1章概述 (3)1.1 建设背景 (3)1.2 建设依据 (3)1.3 建设目标 (6)1.4 整体架构 (7)第2章视频管理平台设计方案 (8)2.1 平台基础功能 (8)2.1.1 基础应用功能 (8)2.1.2 用户管理 (8)2.1.3 字符叠加 (9)2.1.4 审计功能 (9)2.2 平台对接 (9)2.2.1 符合国标的平台对接 (9)2.2.2 标清点位整合要求： (9)2.2.3 高清点位整合要求： (10)2.3 平台设备部署 (10)2.3.1 平台管理服务器 (11)2.3.2 存储管理服务器 (12)2.3.3 视频解码器 (13)2.3.4 转码网关 (13)2.3.5 指挥中心大屏 (13)第3章大屏主要技术指标 (14)3.1 工业拼接面板 (14)3.2 超低拼缝 (14)3.3 超高色彩数 (14)3.4 超宽视角 (15)3.5 IPS硬屏背光开关控制 (15)第4章系统安装要求 (17)4.1 效果图 (17)4.2 装修建议 (17)4.3 对显示系统室内的要求 (17)4.4 对灯光照明要求 (18)4.5 对空调的要求 (18)第1章概述1.1建设背景在信息时代的指挥调度过程中，视频图像信息是领导视觉的延伸，可以直观、准确地反映现场情况,避免因对文字信息理解的不同而出现的误差，一幅图片或一段视频所包含的信息往往胜过千言万语,正所谓＂一图胜千言"。
近年来,视频图像信息正以其及时、准确、动态、直观的特点,成为信息化条件下处置各类突发事件时领导客观掌握现场情况，及时准确作出部署的重要决策依据，为提升指挥决策能力提供了重要的技术支持。
1.2建设依据平台建设以国家、行业相关规范和标准为设计标准及依据,依据和要求如下：⏹城市监控报警联网系统设计方面➢《安全防范视频监控联网系统信息传输、交换、控制技术要求》（GＢ／T２８181-2011)。
➢《国家标准GB/Ｔ28181-2０11＜安全防范视频监控联网系统信息传输交换控制技术要求>修改补充文件》➢《城市监控报警联网系统技术标准》(GA／T６6９-2００８）。
➢公安部关于城市报警与监控系统的建设、管理、应用规范性文件（公安部科技信息化局汇编２009年3月）。
➢《全国公安机关视频图像信息整合与共享工作任务书》（公科信［2０12]11号）。
➢《全国公安机关图像信息联网总体技术方案》。
➢《**省城市报警与监控系统技术规范》。
➢《视频图像文字标注规范》（GＡ／T75１-20０８）。
➢《**省公安视频图像信息联网与共享总体技术方案》。
➢安防视频监控系统设计方面➢《中华人民共和国公安部行业标准》(GＡ７0-94)。
➢《视频安防监控系统技术要求》(GA/Ｔ36７-2001）。
➢《民用闭路监视电视系统工程技术规范》(GＢ501９8-9４)。
➢《工业电视系统工程设计规范》(GBJ11５-87）。
➢《安全防范系统通用图形符号》（ＧA/Ｔ75-20０0）。
➢《公路车辆智能监测记录系统通用技术条件》(GA/T4９7－20０9）。
➢《道路交通安全违法行为图像取证技术规范》(GA/T 832—2009) 。
➢《机动车号牌图像自动识别技术规范》（GA/T８33-20０9）。
➢《机动车测速仪》（GBＴ21255-2007）。
➢《公安交通指挥系统工程建设通用程序和要求》(GＡ/T6５１-20０6)。
➢《公安交通管理外场设备基础施工通用要求》(GA／Ｔ6５2-200６）。
➢《闯红灯自动记录系统通用技术条件》GA/T４96－20０9。
➢《防盗报警中心控制台》GＢ/T１６5７2—1996。
➢《报警系统环境试验》GB15211—１994。
➢《建筑及建筑群综合布线工程设计规范》（GB/T503１1-2０00)。
➢公安部《警用地理信息系统系列标准规范》。
➢《公路交通安全设施设计技术规范》（JTＪ０7４-2０0３）。
➢《全国道路交通管理信息数据库规范》（ＧA329.3第3部分)。
⏹视频监控图像质量方面➢《电视视频通道测试方法》（ＧB3659-83）。
➢《彩色电视图像质量主观评价方法》(GB7401-１98７)。
⏹安防视频监控系统安全设计方面➢《信息安全技术信息系统安全等级保护基本要求》GＢ/T22２39-2008。
➢《信息技术安全技术信息安全管理体系要求》GB/T22080-200８。
➢《信息安全技术网络基础安全技术要求》GＢ/Ｔ20270-2００６。
➢《信息安全技术信息系统通用安全技术要求》ＧＢ/T20２71－200６。
➢《信息安全技术操作系统安全技术要求》ＧB/T20272-２006。
➢《信息安全技术数据库管理系统安全技术要求》GＢ/T20273-2００6。
➢《信息安全技术终端计算机系统安全等级技术要求》GA/T6７1-２０06。
➢《信息安全技术信息系统安全管理要求》GＢ/Ｔ20269-2006。
➢《信息安全技术信息系统安全工程管理要求》GB／T20282-2006。
➢《关于进一步加强公安信息通信网日常安全管理工作机制建设的通知》公信通传发[２0０8］10 号。
➢《关于公安信息通信网边界接入平台建设有关问题的通知》公信通传发[２０0８]296号。
⏹安防视频监控系统工程投标方面➢《安全防范工程程序与要求》（GA/Ｔ75-94）。
➢《安全防范工程技术规范》(GB ５0348-2０04）。
➢《电子计算机机房设计规范》(GB50１74－9３）。
➢《建筑物防雷设计规范》(GB５0057-９4）。
➢《建筑物电子信息系统防雷技术规范》(GB50343-２004)。
➢《安全防范系统雷电浪涌防护技术要求》（GA/Ｔ670-2006）。
➢《民用建筑电气设计规范》（JＧJ/Ｔ16-９2)。
⏹视频系统工程验收方面➢《安全防范系统验收规则》（GＡ3０8／２００1)。
➢《中国电气装置安装工程施工及验收规范》(GＢJ23２-9０.92）。
➢《建筑与建筑群综合布线系统工程验收规范》（ＧＢ/T5０312－20０0)。
➢《**省公安机关监控报警工程建设与验收规范（试行）》(*公发９６号)1.3建设目标本期建设内容如下:１.建立指挥调度中心视频管理平台,实现从前端摄像机到后端解码的统一管理及调度。
2．新建解码及大屏拼接控制器，将前端前端摄像机采集图像输出至指挥中心大屏。
3．新建一套存储,将前端200路前端摄像机采集视频图像进行存储。
４．指挥中心新建2*3的47寸大屏显示所有前端采集的视频图像。
1.4整体架构依据哈密市公交公司的要求，结合公交公司视频建设应用的实际情况与应用需求，遵循“统一规划、统一标准、突出应用、稳定可靠、资源共享”的原则,图综平台设计总体架构如图:高清摄像机高清摄像机高清枪机高清球机从上图中可以看出，本期建设范围内的内容。
其中，视频管理平台按照GB ／T 28181要求与原有视频管理平台进行对接;同时整合已建移动监控视频资源以及重要部位的视频资源。
将前端视频资源进行统一存储及管理调度。
第2章视频管理平台设计方案2.1平台基础功能视频管理平台具备实时图像点播、历史图像的检索和回放、前端设备的远程控制、流媒体分发、解码输出等基本业务功能,还具备存储管理、设备运行管理、用户管理、日志管理等基本管理功能。
视频管理平台使用国标GB/T28181协议接入IPC和下级平台等。
2.1.1基础应用功能１、支持用户通过输入点位、拖曳点位、在电子地图上框选点位等方式启动实时视频，并支持以预设巡逻或手动的方式对相应的视频切换、浏览方案进行保存；2、按照既定的预案自动实现事件的调用和相关视频的存储、建档;3、默认监控点位列表排列方式为树状结构,并可进行模糊搜索检索;4、支持实时图像点播、实况批量接力追踪功能；5、支持云台控制功能;6、支持录像存储功能;7、支持历史图像的检索及回放功能;8、支持用户之间的资源交互和语音对讲功能;９、友好的人机交互界面;１0、支持轮切业务功能；11、支持多画面业务功能;12、支持电子公告栏功能。
2.1.2用户管理视频管理平台中每个用户或者用户组可以分别授予不同的角色,通过角色管理实现对实时图像、历史图像、告警、云台操作分配不同权限。
云台控制设置操作级别，高级别用户可以抢占低级别用户，同级别用户先到先得。
低级别用户抢占失败或者被抢占时有信息提示。
告警信息要求分不同用户发送,每个用户只需要接收与之工作相关的告警信息。
2.1.3字符叠加前端摄像机字符叠加遵循《视频图像文字标注规范》(GＡ/T751-２0０8），且必须包含地点信息和时间信息。
2.1.4审计功能系统可从角色、时间、地点、人物、区域等维度自动对每个用户的登录，视频浏览,视频录像、录像回放、设备添加、摄像机操作等操作行为进行收集、分析和报告,并形成用户日志。
根据实战需求，可按照系统预设的审计策略或自定义的审计策略通过用户日志对用户的访问行为、数据查询记录、拷贝记录等进行审计，确保有据可查。
2.2平台对接2.2.1符合国标的平台对接对接平台符合ＧB/T２8181联网标准的，通过GB/T28181联网标准进行互通。
对于前端设备为非国标设备的，通过增加第三方接入转码网关进行转码接入国标平台,使平台输出的指令和码流均符合国标要求。
2.2.2标清点位整合要求：按照已建前端图像采集设备的编码方式和相关SDK开发包进行接入,前端设备SDK及相关接口文档由原厂商提供,开发包含但不限于以下内容：1、设备的登录操作命令；2、针对设备的数据流获取接口（基于函数回调方式,回调出设备的音视频数据）;3、云台控制接口;4、报警信息回调设置接口；5、解码库1）如果数据回调出来是标准的H.２64、MPEG4数据,直接使用标准解码库解码；2）如果数据回调出来是前端设备私有的流，则需要原厂商提供前端设备的解码库。
2.2.3高清点位整合要求:已建平台已经完成国标化改造，本次视频管理平台可以通过GB/T28１8１规定的ＳIP协议进行平台对接。
提供以下功能：1）注册与注销2）心跳3）目录查询4）实时视频点播5）云台控制6）录像回放2.3平台设备部署2.3.1平台管理服务器平台管理服务器实现全网视频信息共享和互联互控，综合利用各种图像监控资源和技术，包括音视频监控设备、多媒体、即时通信、图像处理、智能分析等技术,对监控区域进行实时图像监控、历史图像查阅以及报警联动的服务。
实现对整网设备管理、业务应用、综合智能调度和运行维护管理。
平台管理服务器是分布式的平台,各个功能平面之间使用标准的通用协议和接口。
对整网的视频监控系统进行调度和管理。
平台管理服务器系统采用B/S与C/S构架相结合的设计,基于Linux操作系统平台开发。
采用全图形化界面、操作简单,符合用户原有的使用习惯。
