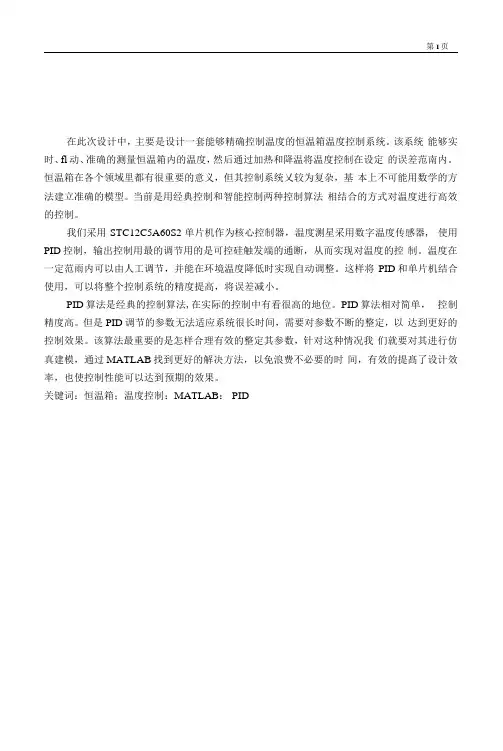

恒温箱温度控制系统的设计任务书
- 格式:doc
- 大小:462.50 KB
- 文档页数:4

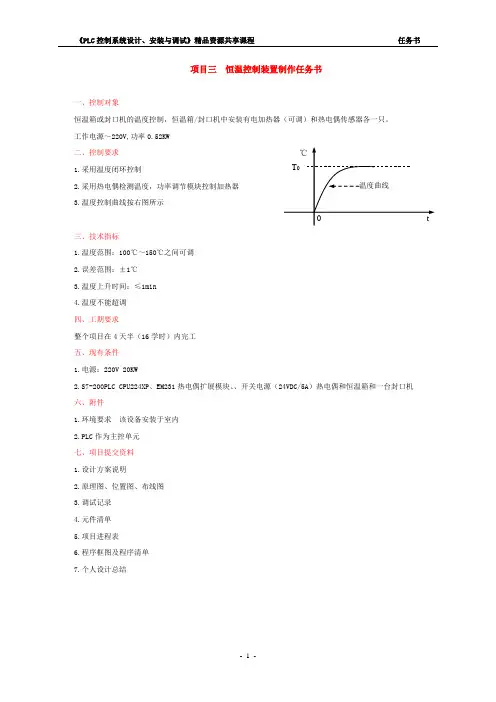

《PLC 控制系统设计、安装与调试》精品资源共享课程 任务书
- 1 - 项目三 恒温控制装置制作任务书
一、控制对象
恒温箱或封口机的温度控制,恒温箱/封口机中安装有电加热器(可调)和热电偶传感器各一只。
工作电源~220V,功率0.52KW
二、控制要求
1.采用温度闭环控制
2.采用热电偶检测温度,功率调节模块控制加热器
3.温度控制曲线按右图所示
三、技术指标
1.温度范围:100℃~150℃之间可调
2.误差范围:±1℃
3.温度上升时间:≤1min
4.温度不能超调
四、工期要求
整个项目在4天半(16学时)内完工
五、现有条件
1.电源:220V 20KW
2.S7-200PLC CPU224XP 、EM231热电偶扩展模块、、开关电源(24VDC/5A )热电偶和恒温箱和一台封口机
六、附件
1.环境要求 该设备安装于室内
2.PLC 作为主控单元
七、项目提交资料
1.设计方案说明
2.原理图、位置图、布线图
3.调试记录
4.元件清单
5.项目进程表
6.程序框图及程序清单
7.个人设计总结。
2011年电气工程及其自动化专业《计算机原理及应用》课程设计任务书班级:学号:姓名:题目3 简易温度控制系统设计并制作一个简易的单片机温度自动控制系统(见图一)。
控制对象为自定。
图一恒温箱控制系统(一)设计要求如下(1)温度设定范围为40℃~90℃,最小区分度为1℃(2)用十进制数码显示实际温度和设定温度。
(3)显示加热器工作时间。
(4)显示加热器的工作状态:加热、恒温保持。
(5)温度控制的静态误差≤2℃。
(6)当温度越过上限时(自己设定),声光报警(二)扩充功能:(1)控制温度可以在一定范围内设定,并能实现自动调整,以保持设定的温度基本保持不变(测量温度时只要求在现场任意设置一个检测点)。
(2)显示调节时间和超调量目录摘要 (1)第一章硬件设计 (2)1.1控制电路和显示电路方案与选择 (2)1.2测温电路方案选择 (2)1.3调温电路方案选择 (3)1.4硬件电路设计 (3)1.4.1 温控系统硬件接线原理图 (3)1.4.2 单片机设计 (3)1.4.3 温度传感电路设计 (4)1.4.4 温控电路的设计 (5)第二章软件设计 (6)2. 1 主程序设计 (6)2.2 DS18B20初始化程序设计 (7)2.3 DS18B20读写子程序设计 (7)2.3.1 DS18B20写入子程序框图 (8)2.3.2 DS18B20读取子程序框图 (9)2.4 键盘扫描子程序设计 (10)2.5 温度调节子程序设计 (11)第三章实物调试 (13)第四章功能总结 (16)附录 (20)附件一:电路原理图 (20)附件二:程序 (21)摘要本系统采用MCS-52单片机为核心,结合综合实训板与温控接口板,设计了一个简易数字温控系统,具有对环境温度进行实时测量及显示、可自动调整温度范围、温度在超限的情况下进行调整并报警、显示调节时间、温度差值等功能,其功能完善,目的是保证环境保持在限定的温度中。
温控系统用六位LED数码管显示测量的实时温度,可以设定最高限报警温度值和最低报警温度值。
基于单片机的恒温箱温度控制系统的设计课程设计题目:单片机恒温箱温度控制系统的设计本课程设计要求:本温度控制系统为以单片机为核心,实现了对温度实时监测和控制,实现了控制的智能化。
设计恒温箱温度控制系统,配有温度传感器,采用DS18B20数字温度传感器,无需数模拟∕数字转换,可直接与单片机进行数字传输,采用了PID控制技术,能够使温度保持在要求的一个恒定范围内,配有键盘,用于输入设定温度;配有数码管LED用来显示温度。
技术参数和设计任务:1、利用单片机AT89C2051实现对温度的控制,实现保持恒温箱在最高温度为110℃。
2、可预置恒温箱温度,烘干过程恒温控制,温度控制误差小于±2℃。
3、预置时显示设定温度,恒温时显示实时温度,采用PID控制算法显示精确到0.1℃。
4、温度超出预置温度±5℃时发出声音报警。
5、对升、降温过程没有线性要求。
6、温度检测部分采用DS18B20数字温度传感器,无需数模拟∕数字转换,可直接与单片机进行数字传输7、人机对话部分由键盘、显示和报警三部分组成,实现对温度的显示、报警。
一、本课程设计系统概述1、系统原理选用AT89C2051单片机为中央处理器,经过温度传感器DS18B20对恒温箱进行温度采集,将采集到的信号传送给单片机,在由单片机对数据进行处理控制显示器,并比较采集温度与设定温度是否一致,然后驱动恒温箱的加热或制冷。
2、系统总结构图总体设计应该是全面考虑系统的总体目标,进行硬件初步选型,然后确定一个系统的草案,同时考虑软硬件实现的可行性。
总体方案经过重复推敲,确定了以美国Atmel公司推出的51系列单片机为温度智能控制系统的核心,并选择低功耗和低成本的存储器、数码显示器等元件,总体方案如下图:图1系统总体框图二、硬件各单元设计1、单片机最小系统电路单片机选用Atmel公司的单片机芯片AT89C2051 ,完全能够满足本系统中要求的采集、控制和数据处理的需要。

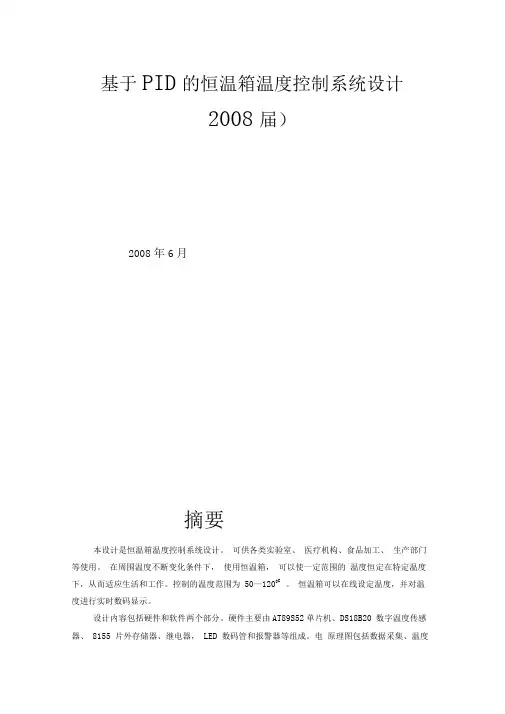

基于PID的恒温箱温度控制系统设计2008届)2008年6月摘要本设计是恒温箱温度控制系统设计。
可供各类实验室、医疗机构、食品加工、生产部门等使用。
在周围温度不断变化条件下,使用恒温箱,可以使一定范围的温度恒定在特定温度下,从而适应生活和工作。
控制的温度范围为50—1200C。
恒温箱可以在线设定温度,并对温度进行实时数码显示。
设计内容包括硬件和软件两个部分。
硬件主要由AT89S52单片机、DS18B20 数字温度传感器、8155 片外存储器、继电器,LED 数码管和报警器等组成。
电原理图包括数据采集、温度显示、键盘设定、温度控制和复位电路等几个模块。
软件部分主要对PID 算法进行了数学建模和编程。
本设计由键盘电路输入设定温度信号给单片机,温度信号采集电路采集现场温度信号给单片机,单片机根据输入与反馈信号的偏差进行PID 计算,输出控制信号给加温控制电路,实现加温和停止。
当实际温度比设定温度大2 摄氏度以上时,则清P1.3 输出口,从而停止对电阻丝的加热。
当实际温度比设定温度小2 摄氏度以上时,取PID 的最大值,实现全功率输出。
在它们之间时,实现PID 算法控制,控制可控硅的接触时间,调节电阻丝功率。
显示电路实现现场温度的实时监控。
软件部分,采用PID 控制和时间最优控制相结合的控制方案,实现了控制速度快、超调小、线性控制精度高和实现成本低等的优点。
硬件部分采用单片机来实现温度控制,不仅具有控制方便、简单、灵活等优点,而且可以大幅度的提高被控温度的技术指标,从而大大提高产品的质量。
关键词:恒温控制,单片机,数字PID 算法ABSTRACTThe system of this design is the temperature controller of a constant temperature box.Can be provided as each kind of laboratory, medical treatment organization, food processing and produce the section etc. usage.Under the condition that the surroundings temperature continuously change, the usage constant temperature box, can make the temperature maintaining of the certain scope settle under the particular temperature, thus adapt the life and works.The temperature scope of the control is 50-120, The constant temperature box can with on-line enactment temperature, and carry on the solid hour to the temperature figures manifestation.When be placed in to set the appearance, figures tubemanifestation enactment temperature, circulate, manifestation actual temperature.Design content including hardware and software two parts. The hardware mainly by at89S52 monolithic integrated circuit, the DS18B20 digit temperature sensor, 8155 piece of external memory, the relay, the LEDnixietube and the alarm apparatus and so on is composed. Electricity schematic diagram including data acquisition, temperature demonstration, keyboard hypothesis, temperature control and reset circuit and so on several modules. The software part mainly hascarried on mathematics modelling and the programming to the PID algorithm.The circuit design of the keyboard input from the set temperature signal to the microcontroller, Temperature Signal Acquisition Circuit collect temperature signal to the microcontroller, According to SCMinput and feedback signal, the error for PID, the outputcontrol signals to the heating control circuit, Heating and achieve stop. Showcircuit scene of the real-time monitoring of temperature. Whenactualtemperature compares to set temperature big more than 2 degrees , then the pureexportation, thus stop to electric resistance silk of heating.When the actual temperature compares to set smaller than 2 degrees , taking the PID biggest value, carrying out the whole power exportation.among the two , carry out the PID calculate way control, control contact time that controvablesilicon , regulate the electric resistance silk power.software part, the adoption PID control and the control project time superior control combine together, carried out to control the quick,super adjust small, line control the accuracy is high and carry out thecost advantage of low etc..The hardware part adopts a machine to carry out the temperature control, not only have the control convenience, simple, vivid etc. advantage, and can is control with the significant exaltation the technique index sign the quantity of the product thus andconsumedly.Keywords:Temperature ,control ,microcontroller , 目录绪论还是在日常生活中, 都已 经变得非常适用和广泛了。
课程设计任务书
专业年级班
一、设计题目
恒温控制系统设计
二、主要内容
设计基于DS18B20的数字式烤箱温度控制系统,控制电路主要包括,led显示电路、按键电路、温度检测电路及控制电路。
控制程序主要包括主程序、读出温度子程序、按键子程序、显示子程序、PID控制子程序等。
要求能检测、显示烤箱温度,并控制烤箱温度为一恒定值。
三、具体要求
1.对烤箱温度进行检测及控制。
温度显示范围:0゜C~+99゜C,精度误差在1゜C以内。
2.控制系统稳态误差控制在5%以内。
3.恒温值可设置,并可随时修改。
4.LED数码管直读显示实测温度,设置温度(用键控制设定温度)。
5.温度超出上、下限值(设定值的正负50%)时,报警。
6.启/停键用以启动和停止加热,上电复位后,不论启动还是停止状态,人机界面显示烤箱内温度值,同时也要求显示界面区分停止和运行状态。
四、进度安排
五、完成后应上交的材料
1.课程设计报告。
2.程序清单(电子版)
六、总评成绩
指导教师签名日期年月日
系主任审核日期年月日。
温度控制系统任务书(35-39)毕业设计(论文)题目:所属系部:专业班级:学生姓名:指导教师:2011年10月11日学生姓名:专业班级:所属系部:电气工程系设计题目:温度控制系统的设计一、原始资料:无论是生活中还是生产中,温度都是一个很重要的两,所以,温度的检测与控制有着非常广泛的应用。
本次要求设计的温度控制系统应用于温控水褥子,对于加热的上限值可以设定,并将实时温度通过人机交互界面显示,还可完成超温报警等功能。
该温控系统不仅仅可应用于此,还可推广应用在各种温度控制场合。
二、设计内容:1.系统总体方案设计2.系统硬件设计3.系统软件设计设计要求:1.温控水褥子由1kW电加热片加热,最高温度为99℃,最低温度为0℃,默认温度为37℃。
2.温控水褥子的温度可预置,使用过程恒温控制,温度低时加热,温度高时停止加热,温度控制误差≤±2℃。
3.预置时显示设定温度,平时显示实时温度,显示温度精确到1℃。
4.温度超出预置温度±5℃时通过蜂鸣器报警。
时间安排:1.查阅文献不少于5篇,写出课题意义、发展及应用现状等。
2.51单片机、电子电路等知识的复习和准备,并完成总体设计思路。
3.系统硬件的设计4.系统软件的设计5.各部分设计方案的整合与修正5.撰写毕业论文。
毕业设计任务书指导老师签字:周鲁宁2011年10月11日电气工程系毕业设计(论文)中期检查报告题目:所属系部:专业班级:学生姓名:指导教师:年月日自检报告(要点:1.毕业设计(论文)工作任务的进展情况2.未按计划完成工作任务的原因 3.工作中所遇到的问题 4.下一步工作打算)1.工作任务的进展情况2.已完成工作任务的具体内容3.工作中所遇到的问题4.下一步工作计划学生签字:年月日指导教师意见:指导教师签字:年月日。

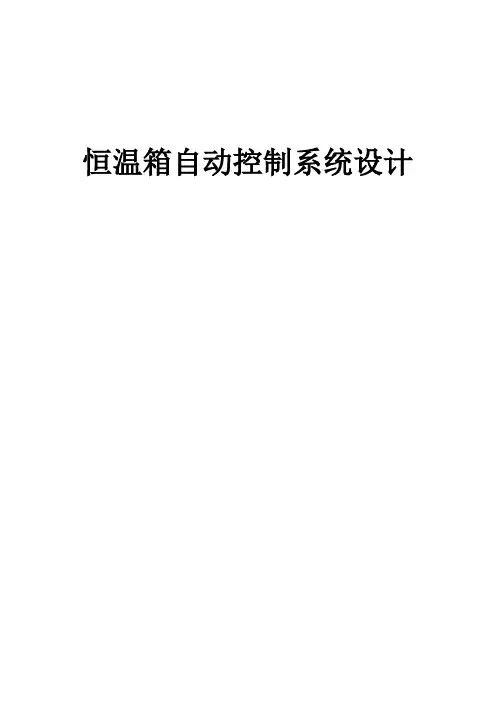

恒温箱自动控制系统设计目录:1系统方案 (2)1.1恒温箱控制系统设计任务和要求 (2)1.2恒温箱控制系统部分 (2)1.3温度控制系统算法分析 (3)2系统硬件设计 (6)2.1总体设计框图及说明 (6)2.2各个子模块设计 (7)2.2.1 CPU的选择 (7)2.2.2温度采集电路 (8)2.2.3温度控制电路设计 (9)2.2.4键盘设置电路 (11)2.2.5 LCD显示电路 (12)2.2.6 报警电路 (13)3系统软件设计 (14)3.1程序框架结构 (14)3.2程序流程图及部分程序 (14)3.2.1主程序模块 (14)3.2.2按键程序 (16)3.2.3 LCD显示程序 (16)3.2.4 DS18B20采集温度程序 (17)3.2.5PID计算程序 (20)3.2.6 继电器控制程序 (21)3.2.7附加显示时间程序 (21)4 系统仿真报告 (21)5 系统的焊接与调试 (26)6 结论与心得体会 (27)7 参考文献 (28)8 附录一系统源程序 (29)1系统方案1.1恒温箱控制系统设计任务和要求该系统为一实验系统,系统设计任务如下:设计一个恒温箱自动控制系统,控制对象为一玻璃钢的一部分。
箱内温度可以在一定范围内由人工设定,并能在环境温度降低时实现自动调整,以保持特定的温度不变。
系统设计具体要求:温度设定范围为30-50摄氏度;环境温度降低是控制恒温箱温度误差小于1摄氏度;采用适当的方法,使得温度在一定范围内才进行控制,大于某一范围直接加热或者不加热,减小系统的调节时间;采用适当方法减少系统的超调量;用LCD1602显示温度与时间。
1.2恒温箱控制系统部分温度控制系统是一个过程控制系统,组成框图如图1所示,由控制器、执行器、被控对象其反馈作用的测量组成。
图1 计算机控制系统框图本系统中CPU选择为单片机,执行器为继电器,控制加热片通断,检测装置为温度传感器采集温度并反馈给单片机。

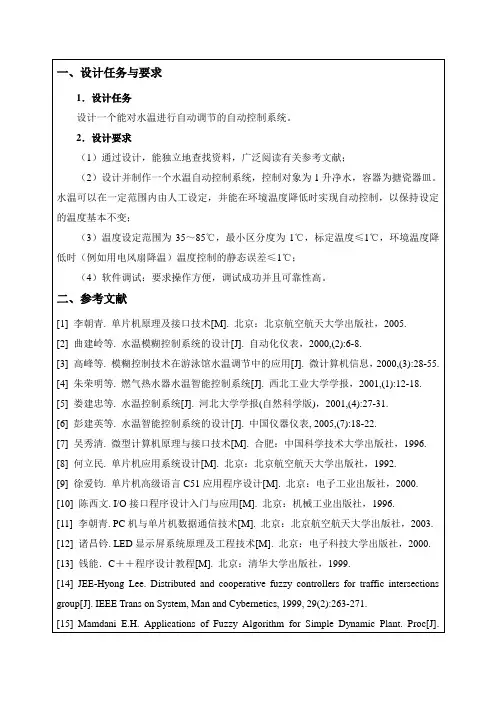

水温控制系统的设计任务书
本科生毕业设计任务书
(工科及部分理科专业适用)
题目:水温控制系统的设计
题目来源:□省部级以上□市厅级□横向□自选
题目性质:□理论研究□应用与理论研究□实际应用研究学院:系:专业班级:
学生姓名:学号
起讫日期:
指导教师:职称:
指导教师所在单位:
学院审核(签名):
审核日期:
说明
1.毕业设计任务书由指导教师填写,并经专业学科组审定,下达到
学生。
2.进度表由学生填写,至少每两周交指导教师签署审查意见,并作
为毕业设计工作检查的主要依据。
进度表中的周次是指实际的毕业设计进程中的周次。
3.学生根据指导教师下达的任务书独立完成开题报告,于3周内提
交给指导教师批阅。
4.本任务书在毕业设计完成后,与论文一起交指导教师,作为论文
评阅和毕业设计答辩的主要档案资料,是学士学位论文成册的主要内容之一。

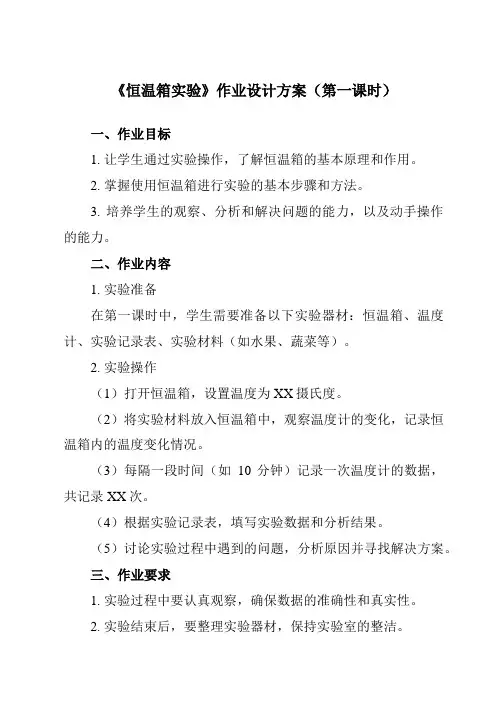

《恒温箱实验》作业设计方案(第一课时)一、作业目标1. 让学生通过实验操作,了解恒温箱的基本原理和作用。
2. 掌握使用恒温箱进行实验的基本步骤和方法。
3. 培养学生的观察、分析和解决问题的能力,以及动手操作的能力。
二、作业内容1. 实验准备在第一课时中,学生需要准备以下实验器材:恒温箱、温度计、实验记录表、实验材料(如水果、蔬菜等)。
2. 实验操作(1)打开恒温箱,设置温度为XX摄氏度。
(2)将实验材料放入恒温箱中,观察温度计的变化,记录恒温箱内的温度变化情况。
(3)每隔一段时间(如10分钟)记录一次温度计的数据,共记录XX次。
(4)根据实验记录表,填写实验数据和分析结果。
(5)讨论实验过程中遇到的问题,分析原因并寻找解决方案。
三、作业要求1. 实验过程中要认真观察,确保数据的准确性和真实性。
2. 实验结束后,要整理实验器材,保持实验室的整洁。
3. 实验数据要真实记录,分析结果要客观合理。
4. 每位学生都要独立完成实验,如有特殊情况可与同学合作完成,但需在实验报告中注明。
四、作业评价1. 评价标准:实验数据的准确性、分析结果的合理性、问题解决的实效性等方面。
2. 评价方式:教师评价与学生互评相结合,重点考察学生的实验操作能力和问题解决能力。
3. 评价结果:对于表现优秀的学生,给予相应的奖励和鼓励,以提高学生的学习积极性和主动性。
五、作业反馈1. 对于学生在实验过程中出现的问题和困难,教师要及时给予指导和帮助,确保实验的顺利进行。
2. 学生提交的实验报告应包括实验数据、分析结果和结论等内容,字数不少于XX字。
3. 对于学生提出的意见和建议,教师要认真听取并不断改进教学方法和手段,以提高教学效果。
通过本次作业,学生可以更加深入地了解恒温箱的工作原理和作用,同时也可以培养自己的观察、分析和解决问题的能力以及动手操作的能力。
此外,通过教师的评价和反馈,学生可以更加明确自己的优点和不足,从而更好地规划自己的学习和成长方向。
.课程设计题目:单片机恒温箱温度控制系统的设计本课程设计要求:本温度控制系统为以单片机为核心,实现了对温度实时监测和控制,实现了控制的智能化。
设计恒温箱温度控制系统,配有温度传感器,采用DS18B20数字温度传感器,无需数模拟∕数字转换,可直接与单片机进行数字传输,采用了PID控制技术,可以使温度保持在要求的一个恒定范围内,配有键盘,用于输入设定温度;配有数码管LED用来显示温度。
技术参数和设计任务:1、利用单片机AT89C2051实现对温度的控制,实现保持恒温箱在最高温度为110℃。
2、可预置恒温箱温度,烘干过程恒温控制,温度控制误差小于±2℃。
3、预置时显示设定温度,恒温时显示实时温度,采用PID控制算法显示精确到0.1℃。
4、温度超出预置温度±5℃时发出声音报警。
5、对升、降温过程没有线性要求。
6、温度检测部分采用DS18B20数字温度传感器,无需数模拟∕数字转换,可直接与单片机进行数字传输7、人机对话部分由键盘、显示和报警三部分组成,实现对温度的显示、报警。
一、本课程设计系统概述1、系统原理选用AT89C2051单片机为中央处理器,通过温度传感器DS18B20对恒温箱进行温度采集,将采集到的信号传送给单片机,在由单片机对数据进行处理控制显示器,并比较采集温度与设定温度是否一致,然后驱动恒温箱的加热或制冷。
2、系统总结构图总体设计应该是全面考虑系统的总体目标,进行硬件初步选型,然后确定一个系统的草案,同时考虑软硬件实现的可行性。
总体方案经过反复推敲,确定了以美国Atmel公司推出的51系列单片机为温度智能控制系统的核心,并选择低功耗和低成本的存储器、数码显示器等元件,总体方案如下图:图1系统总体框图二、硬件各单元设计1、单片机最小系统电路单片机选用Atmel公司的单片机芯片AT89C2051 ,完全可以满足本系统中要求的采集、控制和数据处理的需要。
单片机的选择在整个系统设计中至关重要,该单片机与MCS-51系列单片机高度兼容、低功耗、可以在接近零频率下工作等诸多优点,而广泛应用于各类计算机系统、工业控制、消费类产品中。
编号:
毕业设计任务书
题目:恒温箱温度控制系统的设计
学院:机电工程学院
专业:电气工程及其自动化
学生姓名:孙卉
学号:1200120304
指导教师单位:机电工程学院
姓名:韦寿祺
职称:教授
题目类型:☐理论研究☐实验研究☑工程设计☐工程技术研究☐软件开发
2015年12月28日
一、毕业设计(论文)的内容
恒温箱广泛应用在医疗、工业生产和食品加工等领域,其对温度稳定性要求较高,如何实现对温度的精确控制是恒温箱温度控制系统的关键。
温度控制系统通常由被控对象、测量装置、调节器和执行机构等组成。
目前,测量装置大多采用温度传感器采集温度,但是在常规的环境中,温度受其它因素影响较大,而且难以校准,因此,温度也是较难准确测量的一个参数,常规方法测量温度误差大、测量滞后时间长。
当前,普遍使用单片机或者PLC实现恒温箱温度的智能控制,两种控制方式各有优势。
本课题要求设计一种智能恒温控制系统,选择合适的控制方式实现温度的智能控制,具体任务如下:
1、收集有关恒温箱的文献资料,了解恒温箱的工作原理、工艺要求等,重点学习掌握恒温箱温度控制系统的构成、运行参数、控制特点等,选择合适的控制方式,制定恒温箱电热温度控制系统的控制方案。
2、建立恒温箱电热温度控制系统的数学模型,应用仿真软件进行仿真,选择调节器参数,分析系统稳态和动态控制性能指标。
3、完成恒温箱电热温度控制系统的硬件电路设计和相关控制软件程序的编写,绘制系统原理图,计算元器件参数,选择元器件型号。
4、制作演示模拟样机,进行软硬件联调。
二、毕业设计(论文)的要求与数据
1、收集恒温箱温度控制系统的工作原理和控制方法的相关文献资料15篇以上,其中英文文献不少于2篇。
2、恒温箱电热温度控制系统的输入电源为单相220V,电加热额定功率5kW,温度调节范围室温~200℃,温度控制精度在±1℃以内。
3、恒温箱对加热电源电流的传递函数为18.4
e ,采用PID调节器或九点
1.2s
控制器设计恒温箱电热温度控制系统,选择单片机或PLC作为控制器。
4、演示模拟样机采用单相220V供电,自行定义加热功率,最高温度100℃,温度控制精度在±1℃以内。
三、毕业设计(论文)应完成的工作
1、完成二万字左右的毕业设计说明书,要求原理正确,数据详实,文理通顺,格式规范;毕业设计说明书的英文摘要要求300个单词以上,内容与中文摘要一致,语句通顺,无语法错误;附15篇以上参考文献,其中英文文献不少于
2篇。
2、独立完成与课题相关,不少于四万字符的英文资料翻译(附英文原文),要求译文语句通顺,符合汉语习惯,避免出现语法错误。
3、根据毕业设计数据要求完成恒温箱电热温度控制系统的设计,包括硬件电路图、弱点的PCB板图、强电的接线图;软件的程序框图以及程序的编写;计算电路元器件参数并完成元器件的选型。
4、阐明恒温箱电热温度控制系统运行注意事项及保护措施。
5、建立恒温箱电热温度控制系统的数学模型,应用仿真软件进行仿真,选择调节器参数,分析系统稳态和动态控制性能指标。
6、制作演示模拟样机,进行软硬件联调。
模拟样机需具备温度、工作电压、工作电流等参数的实时显示,温度给定采用数字设定。
模拟样机仅作为实验演示用,毕业论文需按工程实际参数设计。
四、应收集的资料及主要参考文献
[1]洪木南,卢文雯,李建秋.恒温箱温度控制器设计[J].实验技术与管理,
2010(01):66-68.
[2]叶庆银,刘斌,臧润清等.小型恒温箱恒温性能的理论及实验研究[J].制冷与
空调,2007(04):48-50.
[3]黄双燕,赖万昌.基于STC89S58的恒温箱控制系统[J].中国新技术新产品,
2011(06):100.
[4] C.H. Lan. Optimal Control of a Multistage Machining Operation on a Computer
Numerically Controlled Machine[J]. International Journal of Advanced Manufacturing Technology, 2002, (11):57-59.
[5]黄永华.浅谈智能恒温箱控制系统设计[J].中国城市经济,2012(02):220-221.
[6]陆仲达,张金凤,王玉主.恒温箱控制系统的硬件设计[J].齐齐哈尔大学学报,
2002(01):52-54.
五、试验、测试、试制加工所需主要仪器设备及条件
计算机1台、示波器1台、万用表1台、电工工具1套、单片机开发系统1套或PLC1台,电气绘图软件1套,控制系统仿真软件1套。
任务下达时间:
2015年12月28日毕业设计开始与完成时间:
2015年12月28日至2016年05月22日
组织实施单位:
电气工程及其自动化系
教研室主任意见:
签字:
2015年12月30日院领导小组意见:
签字:
2015年12月31日。
