最新广东中考数学专题复习尺规作图

中考尺规作图专题复习（含答案）尺规作图定义：用无刻度的直尺和圆规画图，中考中常见画的图是线段的垂线，垂直平分线，角平分线、画等长的线段，画等角。

1.直线垂线的画法：【分析】：以点C为圆心，任意长为半径画弧交直线与A，B两点，再分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线l两侧于点M，N，连接MN，则MN即为所求的垂线2.线段垂直平分线的画法【分析】：作法如下：分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线AB两侧于点C，D，连接CD，则CD即为所求的线段AB的垂直平分线.3.角平分线的画法【分析】1.选角顶点O为圆心，任意长为半径画圆，分别交角两边A，B点，再分别以A，B为圆心，大于12AB的长为半径画圆弧，交H点，连接OH，并延长，则射线OH即为所求的角平分线.4.等长的线段的画法直接用圆规量取即可。

5.等角的画法【分析】以O为圆心，任意长为半径画圆，交原角的两边为A,B两点，连接AB；画一条射线l，以上面的那个半径为半径，l的顶点K为圆心画圆，交l与L，以L为圆心，AB 为半径画圆，交以K为圆心，KL为半径的圆与M点，连接KM，则角LKM即为所求.备注：1.尺规作图时，直尺主要用作画直线，射线，圆规主要用作截取相等线段和画弧；2.求作一个三角形，其实质是依据三角形全等的基本事实或判定定理来进行的；3.当作图要满足多个要求时，应逐个满足，取公共部分.例题讲解例题1.已知线段a，求作△ABC，使AB=BC=AC=a.解：作法如下:①作线段BC=a；（先作射线BD，BD截取BC=a）.②分别以B、C为圆心，以a半径画弧，两弧交于点A；③连接AB、AC.则△ABC 要求作三角形.例2.已知线段a 和∠α，求作△ABC ，使AB=AC=a ，∠A=∠α.解：作法如下：①作∠MAN=∠α；②以点A 为圆心，a 为半径画弧，分别交射线AM ，AN 于点B ，C. ③连接B ，C.△ABC 即为所求作三角形.例3.(深圳中考)如图，已知△ABC ，AB <BC ，用尺规作图的方法在BC 上取一点P ，使得PA ＋PC ＝BC ，则下列选项中，正确的是(D )【解析】由题意知，做出AB 的垂直平分线和BC 的交点即可。

2023年中考数学---《尺规作图》知识总结与专项练习题（含答案解析）知识总结1.尺规作图是指用没有刻度的直尺和圆规作图．只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题．2.基本要求它使用的直尺和圆规带有想像性质，跟现实中的并非完全相同．①直尺必须没有刻度，无限长，且只能使用直尺的固定一侧．只可以用它来将两个点连在一起，不可以在上画刻度．②圆规可以开至无限宽，但上面亦不能有刻度．它只可以拉开成你之前构造过的长度3.基本作图有：（1）作一条线段等于已知线段．（2）作一个角等于已知角．（3）作已知线段的垂直平分线．具体步骤：①以线段两个端点为圆心，大于线段长度的一半为半径画圆弧，两圆弧在线段的两侧别分交于M、N。

如图①②连接MN，过MN的直线即为线段的垂直平分线。

如图②（4）作已知角的角平分线．具体步骤：①以角的顶点O为圆心，一定长度为半径画圆弧，圆弧与角的两边分别交于两点M、N。

如图①。

②分别以点M与点N为圆心，大于MN长度的一半为半径画圆弧，两圆弧交于点P。

如图②。

③连接OP，OP即为角的平分线。

（5）过一点作已知直线的垂线．4.复杂作图：复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法．解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作。

5.设计作图：应用与设计作图主要把简单作图放入实际问题中．首先要理解题意，弄清问题中对所作图形的要求，结合对应几何图形的性质和基本作图的方法作图。

专项练习题1．尺规作图（保留作图痕迹，不要求写出作法）：如图，已知线段m，n．求作△ABC，使∠A＝90°，AB＝m，BC＝n．【分析】先在直线l上取点A，过A点作AD⊥l，再在直线l上截取AB＝m，然后以B点为圆心，n为半径画弧交AD于C，则△ABC满足条件．【解答】解：如图，△ABC为所作．2．如图，在△ABC中，AB＝AC，BD是△ABC的角平分线．（1）作∠ACB的角平分线，交AB于点E（尺规作图，不写作法，保留作图痕迹）；（2）求证：AD＝AE．【分析】（1）按照角平分线的作图步骤作图即可．（2）证明△ACE≌△ABD，即可得出AD＝AE．【解答】（1）解：如图所示．（2）证明：∵AB＝AC，∴∠ABC＝∠ACB，∵BD是∠ABC的角平分线，CE是∠ABC的角平分线，∴∠ABD＝∠ACE，∵AB＝AC，∠A＝∠A，∴△ACE≌△ABD（ASA），∴AD＝AE．3．如图，已知线段AC和线段a．（1）用直尺和圆规按下列要求作图．（请保留作图痕迹，并标明相应的字母，不写作法）①作线段AC的垂直平分线l，交线段AC于点O；②以线段AC为对角线，作矩形ABCD，使得AB＝a，并且点B在线段AC的上方．（2）当AC＝4，a＝2时，求（1）中所作矩形ABCD的面积．【分析】（1）①按照线段垂直平分线的作图步骤作图即可．②以点O为圆心，OA的长为半径画弧，再以点A为圆心，线段a的长为半径画弧，两弧在线段AC上方交于点B，同理，以点O为圆心，OC的长为半径画弧，再以点C为圆心，线段a的长为半径画弧，两弧在线段AC下方交于点D，连接AD，CD，AB，BC，即可得矩形ABCD．（2）利用勾股定理求出BC，再利用矩形的面积公式求解即可．【解答】解：（1）①如图，直线l即为所求．②如图，矩形ABCD即为所求．（2）∵四边形ABCD为矩形，∴∠ABC＝90°，∵a＝2，∴AB＝CD＝2，∴BC＝AD＝＝＝，∴矩形ABCD的面积为AB•BC＝2×＝．4．如图，四边形ABCD中，AB∥DC，AB＝BC，AD⊥DC于点D．（1）用尺规作∠ABC的角平分线，交CD于点E；（不写作法，保留作图痕迹）（2）连接AE．求证：四边形ABCE是菱形．【分析】（1）根据角平分线的作图步骤作图即可．（2）由角平分线的定义和平行四边形的判定定理，可得四边形ABCE为平行四边形，再结合AB＝BC，可证得四边形ABCE为菱形．【解答】（1）解：如图所示．（2）证明：∵BE是∠ABC的角平分线，∴∠ABE＝∠CBE，∵AB∥CD，∴∠ABE＝∠BEC，∴∠CBE＝∠BEC，∴BC＝EC，∵AB＝BC，∴AB＝EC，∴四边形ABCE为平行四边形，∵AB＝BC，∴四边形ABCE为菱形．5．如图，在4×4的方格纸中，点A，B在格点上．请按要求画出格点线段（线段的端点在格点上），并写出结论．（1）在图1中画一条线段垂直AB．（2）在图2中画一条线段平分AB．【分析】（1）利用数形结合的思想作出图形即可；（2）利用矩形的对角线互相平分解决问题即可．【解答】解：（1）如图1中，线段EF即为所求（答案不唯一）；（2）如图2中，线段EF即为所求（答案不唯一）．6．“水城河畔，樱花绽放，凉都宫中，书画成风”的风景，引来市民和游客争相“打卡”留念．已知水城河与南环路之间的某路段平行宽度为200米，为避免交通拥堵，请在水城河与南环路之间设计一条停车带，使得每个停车位到水城河与到凉都宫点F的距离相等．（1）利用尺规作出凉都宫到水城河的距离（保留作图痕迹，不写作法）；（2）在图中格点处标出三个符合条件的停车位P1，P2，P3；（3）建立平面直角坐标系，设M（0，2），N（2，0），停车位P（x，y），请写出y与x之间的关系式，在图中画出停车带，并判断点P（4，﹣4）是否在停车带上．【分析】（1）利用过直线外一点作垂线的方法作图即可；（2）根据停车位到水城河与到凉都宫点F的距离相等，可得点P1，P2，P3；（3）根据停车位P（x，y）到点F（0，﹣1）和直线y＝1的距离相等，得1﹣y＝，从而解决问题．【解答】解：（1）如图，线段F A的长即为所求；（2）如图，点P1，P2，P3即为所求；（3）∵停车位P（x，y）到点F（0，﹣1）和直线y＝1的距离相等，∴1﹣y＝，化简得y＝﹣，当x＝4时，y＝﹣4，∴点P（4，﹣4）在停车带上．7．图①、图②、图③均是5×5的正方形网格，每个小正方形的边长均为1，其顶点称为格点，△ABC的顶点均在格点上．只用无刻度的直尺，在给定的网格中，按下列要求作图，保留作图痕迹．（1）网格中△ABC的形状是；（2）在图①中确定一点D，连结DB、DC，使△DBC与△ABC全等；（3）在图②中△ABC的边BC上确定一点E，连结AE，使△ABE∽△CBA；（4）在图③中△ABC的边AB上确定一点P，在边BC上确定一点Q，连结PQ，使△PBQ∽△ABC，且相似比为1：2．【分析】（1）利用勾股定理的逆定理证明即可；（2）根据全等三角形的判定，作出图形即可；（3）根据相似三角形的判定作出图形即可；（4）作出AB，BC的中点P，Q即可．【解答】解：（1）∵AC＝＝，AB＝＝2，BC＝5，∴AC2+AB2＝BC2，∴∠BAC＝90°，∴△ABC是直角三角形；故答案为：直角三角形；（2）如图①中，点D，点D′，点D″即为所求；（3）如图②中，点E即为所求；（4）如图③，点P，点Q即为所求．8．如图，⊙O是△ABC的外接圆，∠ABC＝45°．（1）请用尺规作出⊙O的切线AD（保留作图痕迹，不写作法）；（2）在（1）的条件下，若AB与切线AD所夹的锐角为75°，⊙O的半径为2，求BC的长．【分析】（1）过点A作AD⊥AO即可；（2）连接OB，OC．证明∠ACB＝75°，利用三角形内角和定理求出∠CAB，推出∠BOC＝120°，求出CH可得结论．【解答】解：（1）如图，切线AD 即为所求；（2）过点O 作OH ⊥BC 于H ，连接OB ，OC ．∵AD 是切线，∴OA ⊥AD ，∴∠OAD ＝90°，∵∠DAB ＝75°，∴∠OAB ＝15°，∵OA ＝OB ，∴∠OAB ＝∠OBA ＝15°，∴∠BOA ＝150°，∴∠BCA ＝∠AOB ＝75°，∵∠ABC ＝45°，∴∠BAC ＝180°﹣45°﹣75°＝60°，∴∠BOC ＝2∠BAC ＝120°，∵OB ＝OC ＝2，∴∠BCO ＝∠CBO ＝30°，∵OH ⊥BC ，∴CH ＝BH ＝OC •cos30°＝，∴BC ＝2． 9．如图，在△ABC 中，AD 是△ABC 的角平分线，分别以点A ，D 为圆心，大于21AD 的长为半径作弧，两弧交于点M ，N ，作直线MN ，分别交AB ，AD ，AC 于点E ，O ，F ，连接DE ，DF ．（1）由作图可知，直线MN 是线段AD 的 ．（2）求证：四边形AEDF是菱形．【分析】（1）根据作法得到MN是线段AD的垂直平分线；（2）根据垂直平分线的性质则AF＝DF，AE＝DE，进而得出DF∥AB，同理DE∥AF，于是可判断四边形AEDF是平行四边形，加上F A＝FD，则可判断四边形AEDF为菱形．【解答】（1）解：根据作法可知：MN是线段AD的垂直平分线；故答案为：垂直平分线；（2）证明：∵MN是AD的垂直平分线，∴AF＝DF，AE＝DE，∴∠F AD＝∠FDA，∵AD平分∠BAC，∴∠BAD＝∠CAD，∴∠FDA＝∠BAD，∴DF∥AB，同理DE∥AF，∴四边形AEDF是平行四边形，∵F A＝FD，∴四边形AEDF为菱形．10．如图，已知Rt△ABC中，∠ACB＝90°，AB＝8，BC＝5．（1）作BC的垂直平分线，分别交AB、BC于点D、H；（要求：尺规作图，不写作法，保留作图痕迹）（2）在（1）的条件下，连接CD，求△BCD的周长．【分析】（1）利用基本作图，作BC的垂直平分线即可；（2）根据线段垂直平分线的性质得到DC＝DB，则利用等角的余角相等得到∠A＝∠DCA，则DC＝DA，然后利用等线段代换得到△BCD的周长＝AB+BC．【解答】解：（1）如图，DH为所作；（2）∵DH垂直平分BC，∴DC＝DB，∴∠B＝∠DCB，∵∠B+∠A＝90°，∠DCB+∠DCA＝90°，∴∠A＝∠DCA，∴DC＝DA，∴△BCD的周长＝DC+DB+BC＝DA+DB+BC＝AB+BC＝8+5＝13．11．已知：△ABC．（1）尺规作图：用直尺和圆规作出△ABC内切圆的圆心O．（只保留作图痕迹，不写作法和证明）（2）如果△ABC的周长为14cm，内切圆的半径为1.3cm，求△ABC的面积．【分析】（1）作∠ABC，∠ACB的角平分线交于点O，点O即为所求；（2）△ABC的面积＝（a+b+c）•r计算即可．【解答】解：（1）如图，点O即为所求；（2）由题意，△ABC的面积＝×14×1.3＝9.1（cm2）．12．已知四边形ABCD为矩形，点E是边AD的中点，请仅用无刻度的直尺完成下列作图，不写作法，保留作图痕迹．（1）在图1中作出矩形ABCD的对称轴m，使m∥AB；（2）在图2中作出矩形ABCD的对称轴n，使n∥AD．【分析】（1）如图1中，连接AC，BD交于点O，作直线OE即可；（2）如图2中，同法作出点O，连接BE交AC于点T，连接DT，延长TD交AB于点R，作直线OR即可．【解答】解：（1）如图1中，直线m即为所求；（2）如图2中，直线n即为所求；13．如图，在10×10的正方形网格中，小正方形的顶点称为格点，顶点均在格点上的图形称为格点图形，图中△ABC为格点三角形．请按要求作图，不需证明．（1）在图1中，作出与△ABC全等的所有格点三角形，要求所作格点三角形与△ABC有一条公共边，且不与△ABC重叠；（2）在图2中，作出以BC为对角线的所有格点菱形．【分析】（1）根据全等三角形的判定画出图形即可；（2）根据菱形的定义画出图形即可．【解答】解：（1）如图1中，△ABD1，△ABD2，△ACD3，△ACD4，△CBD5即为所求；（2）如图2中，菱形ABDC，菱形BECF即为所求．14．【问题提出】如何用圆规和无刻度的直尺作一条直线或圆弧平分已知扇形的面积？【初步尝试】如图1，已知扇形OAB，请你用圆规和无刻度的直尺过圆心O作一条直线，使扇形的面积被这条直线平分；【问题联想】如图2，已知线段MN，请你用圆规和无刻度的直尺作一个以MN为斜边的等腰直角三角形MNP；【问题再解】如图3，已知扇形OAB，请你用圆规和无刻度的直尺作一条以点O为圆心的圆弧，使扇形的面积被这条圆弧平分．（友情提醒：以上作图均不写作法，但需保留作图痕迹）【分析】【初步尝试】如图1，作∠AOB的角平分线OP即可；【问题联想】如图2，作线段MN的垂直平分线RT，垂足为R，在射线RT上截取RP＝RM，连接MP，NP，三角形MNP即为所求；【问题再解】方法一：构造等腰直角三角形OBE，作BC⊥OE，以O为圆心，OC为半径画弧交OB于点D，交OA于点F，弧DF即为所求．方法二：作OB的中垂线交OB于点C，然后以C为圆心，CB长为半径画弧交OB中垂线于点D，再以O为圆心，OD长为半径画弧分别交OA、OB于点E、F．则弧EF即为所求．【解答】解：【初步尝试】如图1，直线OP即为所求；【问题联想】如图2，三角形MNP即为所求；【问题再解】如图3中，即为所求．15．如图，在6×6的方格纸中，点A，B，C均在格点上，试按要求画出相应格点图形．（1）如图1，作一条线段，使它是AB向右平移一格后的图形；（2）如图2，作一个轴对称图形，使AB和AC是它的两条边；（3）如图3，作一个与△ABC相似的三角形，相似比不等于1．【分析】（1）把点B、A向右作平移1个单位得到CD；（2）作A点关于BC的对称点D即可；（3）延长CB到D使CD＝2CB，延长CA到E点使CE＝2CA，则△EDC满足条件．【解答】解：（1）如图1，CD为所作；（2）如图2，（3）如图3，△EDC为所作．。

中考数学专题练习《尺规作图》【知识归纳】一）尺规作图1．定义只用没有刻度的和作图叫做尺规作图．2．步骤①根据给出的条件和求作的图形，写出已知和求作部分；②分析作图的方法和过程；③用直尺和圆规进行作图；④写出作法步骤，即作法．二）五种基本作图1．作一条线段等于已知线段；2．作一个角等于已知角；3．作已知角的平分线；4．过一点作已知直线的垂线；5．作已知线段的垂直平分线．三）基本作图的应用1．利用基本作图作三角形(1)已知三边作三角形；(2)已知两边及其夹角作三角形；(3)已知两角及其夹边作三角形；(4)已知底边及底边上的高作等腰三角形；(5)已知一直角边和斜边作直角三角形．2．与圆有关的尺规作图(1)过不在同一直线上的三点作圆(即三角形的外接圆)．(2)作三角形的内切圆．【基础检测】1．如图，在平面直角坐标系中，以O 为圆心，适当长为半径画弧，交x 轴于点M ，交y 轴于点N ，再分别以点M 、N 为圆心，大于MN 的长为半径画弧，两弧在第二象限交于点P ．若点P 的坐标为（2a ，b +1），则a 与b 的数量关系为（ ）A ．a =bB ．2a +b =﹣1C ．2a ﹣b =1D ．2a +b =12.如图，已知△ABC ，以点B 为圆心，AC 长为半径画弧；以点C 为圆心，AB 长为半径画弧，两弧交于点D ，且点A ，点D 在BC 异侧，连结AD ，量一量线段AD 的长，约为（ ）A ．2.5cmB ．3.0cmC ．3.5cmD ．4.0cm3.如图，已知△ABC ，∠BAC=90°，请用尺规过点A 作一条直线，使其将△ABC 分成两个相似的三角形（保留作图痕迹，不写作法）4.如图，在边长为1的正方形网格中，△ABC 的顶点均在格点上，点A 、B 的坐标分别是A （4，3）、B （4，1），把△ABC 绕点C 逆时针旋转90°后得到△A 1B 1C ．（1）画出△A 1B 1C ，直接写出点A 1、B 1的坐标；（2）求在旋转过程中，△ABC 所扫过的面积．5．如图，在边长为1个单位长度的小正方形组成的12×12网格中，给出了四边形ABCD 的两条边AB 与BC ，且四边形ABCD 是一个轴对称图形，其对称轴为直线AC ．（1）试在图中标出点D ，并画出该四边形的另两条边；（2）将四边形ABCD 向下平移5个单位，画出平移后得到的四边形A′B′C′D′．6．已知：线段a 及∠ACB ．求作：⊙O ，使⊙O 在∠ACB 的内部，CO=a ，且⊙O 与∠ACB 的两边分别相切．7．如图，OA=2，以点A 为圆心，1为半径画⊙A 与OA 的延长线交于点C ，过点A 画OA 的垂线，垂线与⊙A 的一个交点为B ，连接BC（1）线段BC 的长等于 ； （2）请在图中按下列要求逐一操作，并回答问题：A B C①以点为圆心，以线段的长为半径画弧，与射线BA交于点D，使线段OD的长等于②连OD，在OD上画出点P，使OP得长等于，请写出画法，并说明理由．【达标检测】一、选择题1．如图，在△ABC中，∠B=55°，∠C=30°，分别以点A和点C为圆心，大于AC的长为半径画弧，两弧相交于点M，N，作直线MN，交BC于点D，连接AD，则∠BAD的度数为（）A．65°B．60°C．55°D．45°2.如图，已知钝角△ABC，依下列步骤尺规作图，并保留作图痕迹.步骤1：以C为圆心，CA为半径画弧○1；步骤2：以B为圆心，BA为半径画弧○2，将弧○1于点D；步骤3：连接AD，交BC延长线于点H.下列叙述正确的是（）第10题图A．BH垂直分分线段AD B．AC平分∠BAD=BC·AH D．AB=ADC．S△ABC二、填空题3.如图，已知线段AB，分别以点A和点B为圆心，大于AB的长为半径作弧，两弧相交于C、D 两点，作直线CD交AB于点E，在直线CD上任取一点F，连接FA，FB．若FA=5，则FB=．4.如图，在△ABC中，∠C=90°，∠B=30°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于点P，连结AP并延长交BC于点D，则下列说法中正确的是。

热点09 尺规作图中考数学中《尺规作图》部分主要考向分为三类：一、尺规作图的痕迹（每年1道，3~8分）二、尺规作图画图（每年1道，3~12分）三、网格问题中的作图设计（每年1题，6~8分）尺规作图指的是只用无刻度的直尺和圆规，作已知线段的中垂线、已知角的角平分线；部分题型则考察由作图痕迹逆向推导是什么线，然后利用中垂线或者角平分线的性质继续解题。

最近几年又出现一类不用“尺规”，只用无刻度的直尺在网格图中按要求画图或找点。

当考察作图痕迹时，基本以选择题为主，实际画图题或者网格类问题则是简单题，虽然难度中等，但是对应考点的综合性已经越来越强，需要在做题时更加全面的分析。

考向一：尺规作图的痕迹【题型1 线段中垂线的尺规作图痕迹】满分技巧1、线段垂直平分线的画图痕迹：2、线段垂直平分线的性质：线段垂直平分线上的点到线段两端点的距离相等1．（2023•凉山州）如图，在等腰△ABC中，∠A＝40°，分别以点A、点B为圆心，大于AB为半径画弧，两弧分别交于点M和点N，连接MN，直线MN与AC交于点D，连接BD，则∠DBC的度数是（）A．20°B．30°C．40°D．50°2．（2023•西宁）如图，在△ABC中，∠ACB＝90°，分别以点A和点C为圆心，大于AC的长为半径作弧，两弧相交于P，Q两点，作直线PQ交AB，AC于点D，E，连接CD．下列说法错误的是（）A．直线PQ是AC的垂直平分线B．CD＝ABC．DE＝BCD．S△ADE：S四边形DBCE＝1：43．（2023•随州）如图，在▱ABCD中，分别以B，D为圆心，大于BD的长为半径画弧，两弧相交于点M，N，过M，N两点作直线交BD于点O，交AD，BC于点E，F，下列结论不正确的是（）A．AE＝CF B．DE＝BF C．OE＝OF D．DE＝DC4．如图，在△ABC中，∠C＝40°，分别以点B和点C为圆心，大于BC的长为半径画弧，两弧相交于M，N两点，作直线MN，交边AC于点D，连接BD，则∠ADB的度数为（）A．40°B．50°C．80°D．100°5．（2023•西藏）如图，在△ABC中，∠A＝90°，分别以点B和点C为圆心，大于的长为半径画弧，两弧相交于M，N两点；作直线MN交AB于点E．若线段AE＝5，AC＝12，则BE长为．6．（2023•广元）如图，a∥b，直线l与直线a，b分别交于B，A两点，分别以点A，B为圆心，大于AB 的长为半径画弧，两弧相交于点E，F，作直线EF，分别交直线a，b于点C，D，连接AC，若∠CDA ＝34°，则∠CAB的度数为．【题型2 角平分线的尺规作图痕迹】满分技巧1、角平分线的画法：2、角平分线的性质：角平分线上的点到角两边的距离相等1．（2023•衢州）如图，在△ABC中，以点A为圆心，适当长为半径画弧，分别交AB，AC于点D，E．分别以点D，E为圆心，大于长为半径画弧，交于∠BAC内一点F．连结AF并延长，交BC于点G．连结DG，EG．添加下列条件，不能使BG＝CG成立的是（）A．AB＝AC B．AG⊥BC C．∠DGB＝∠EGC D．AG＝AC2．（2023•辽宁）如图，在Rt△ABC中，∠C＝90°，AB＝5，BC＝3，以点A为圆心，适当长为半径作弧，分别交AB，AC于点E，F，分别以点E，F为圆心，大于EF的长为半径作弧，两弧在∠BAC的内部相交于点G，作射线AG，交BC于点D，则BD的长为（）A．B．C．D．3．阅读以下作图步骤：①在OA和OB上分别截取OC，OD，使OC＝OD；②分别以C，D为圆心，以大于CD的长为半径作弧，两弧在∠AOB内交于点M；③作射线OM，连接CM，DM，如图所示．根据以上作图，一定可以推得的结论是（）A．∠1＝∠2且CM＝DM B．∠1＝∠3且CM＝DMC．∠1＝∠2且OD＝DM D．∠2＝∠3且OD＝DM4．（2023•湖北）如图，矩形ABCD中，AB＝3，BC＝4，以点B为圆心，适当长为半径画弧，分别交BC，BD于点E，F，再分别以点E，F为圆心，大于长为半径画弧交于点P，作射线BP，过点C作BP 的垂线分别交BD，AD于点M，N，则CN的长为（）A．B．C．D．45．（2023•丹东）如图，在四边形ABCD中，AB∥CD，以点B为圆心，以任意长为半径作弧，分别交AB，BC于点E，F，分别以E，F为圆心，以大于长为半径作弧，两弧在∠ABC内交于点P，作射线BP，交AD于点G，交CD的延长线于点H．若AB＝AG＝4，GD＝5，则CH的长为（）A．6B．8C．9D．106．（2023•内蒙古）如图，在△ABC中，∠ABC＝90°，∠BAC＝60°，以点A为圆心，以AB的长为半径画弧交AC于点D，连接BD，再分别以点B，D为圆心，大于BD的长为半径画弧，两弧交于点P，作射线AP交BD于点M，交BC于点E，连接DE，则S△BDE：S△CDE是（）A．1：2B．1：C．2：5D．3：87．如图，在▱ABCD中，∠D＝60°．以点B为圆心，以BA的长为半径作弧交边BC于点E，连接AE．分别以点A，E为圆心，以大于AE的长为半径作弧，两弧交于点P，作射线BP交AE于点O，交边AD 于点F，则的值为．8．（2023•鞍山）如图，△ABC中，在CA，CB上分别截取CD，CE，使CD＝CE，分别以D，E为圆心，以大于的长为半径作弧，两弧在∠ACB内交于点F，作射线CF，交AB于点M，过点M作MN⊥BC，垂足为点N．若BN＝CN，AM＝4，BM＝5，则AC的长为．9．（2023•甘孜州）如图，在平行四边形ABCD（AB＜AD）中，按如下步骤作图：①以点A为圆心，以适当长为半径画弧，分别交AB，AD于点M，N；②分别以点M，N为圆心，以大于的长为半径画弧，两弧在∠BAD内交于点P；③作射线AP交BC于点E．若∠B＝120°，则∠EAD为°．10．（2023•阜新）如图，在矩形ABCD中，AB＝6，AD＝8．连接AC，在AC和AD上分别截取AE，AF，使AE＝AF，分别以点E和点F为圆心，以大于EF的长为半径作弧，两弧交于点G，作射线AG交CD 于点H，则线段DH的长是．考向二：尺规作图画图【题型3 作一条线段的垂直平分线】满分技巧线段垂直平分线的画图步骤：1、分别以线段两端点为圆心，相同适当长（大于线段的一半）为半径画圆弧，上下各得两个弧的一个交点；2、过两个弧的交点作一条直线，则该直线即为所求作的线段中垂线。

“尺规作图”一、教学目标：1.知识与技能：（1）再认识什么是尺规作图，经历五个基本作图的复习与巩固，能在解答题中按要求进行尺规作图（不要求写出具体做法，但需要保留作图痕迹）；（2）能在题目中识别出具体是哪种类型的尺规作图，并利用所做的线的性质来解决几何问题。

2.过程与方法：经历五个基本作图的复习与巩固，感受尺规作图的几何意义，规范学生的作图语言，积累一些尺规作图的方法与经验，感受数学的严谨性以及数学结论的确定性。

3.情感、态度与价值观：通过复习尺规作图，进一步加强学生的作图能力，使学生养成良好的动手操作、实践探索、合作交流的学习习惯。

二、教学重点：掌握五个基本尺规作图的作法三、教学难点：能利用尺规作图解决实际问题四、教学过程：知识技能梳理1．尺规作图的定义：尺规作图是指用没有刻度的直尺和圆规作图。

2.五种基本作图：1)作一条线段等于已知线段；2)作已知角的平分线；3)作已知线段的垂直平分线；4)作一个角等于已知角；5)过一点作已知直线的垂线【点在线上、点在线外】。

模块一：五种尺规作图复习1.作一条线段等于已知线段已知：如图所示线段a.求作：线段AB，使AB=a.作法：(1)作射线AP；(2)在射线AP上截取AB=a.则线段AB就是所求作的图形。

2.作线段的垂直平分线（中垂线）或中点3.作已知角的平分线已知：如图，∠AOB.求作：射线OP,使∠AOP＝∠BOP（即OP平分∠AOB）.作法：(1)以O为圆心，任意长度为半径画弧，分别交OA，OB于M，N；(2)分别以M、N为圆心，大于的线段长为半径画弧，两弧交∠AOB内于P；作射线OP。

则射线OP就是∠AOB的角平分线。

4.作一个角等于已知角已知：∠AOB.求作：∠A′O′B′,使∠A′O′B′=∠AOB.作法：1）作射线O′A′；2）以O为圆心，任意长度为半径画弧，交OA于M，交OB于N；3）以O′为圆心，以OM的长为半径画弧，交O′A′于M′；4）以M′为圆心，以MN的长为半径画弧，交前弧于N′；5）连接O′N′并延长到B′。

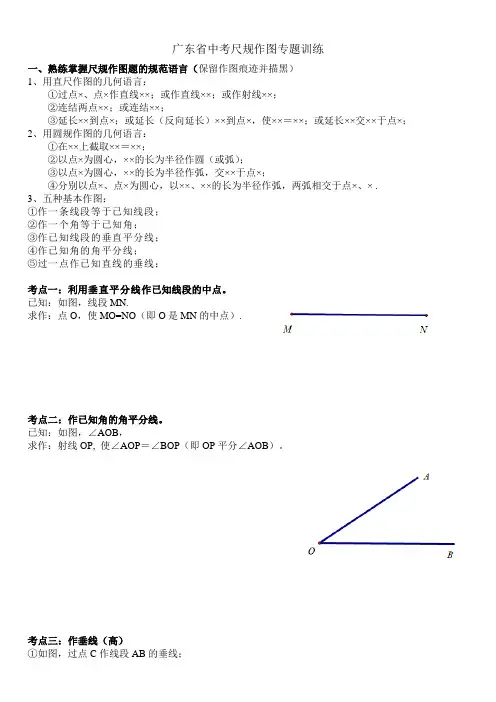

广东省中考尺规作图专题训练一、熟练掌握尺规作图题的规范语言（保留作图痕迹并描黑）1、用直尺作图的几何语言：①过点×、点×作直线××；或作直线××；或作射线××；②连结两点××；或连结××；③延长××到点×；或延长（反向延长）××到点×，使××＝××；或延长××交××于点×；2、用圆规作图的几何语言：①在××上截取××＝××；②以点×为圆心，××的长为半径作圆（或弧）；③以点×为圆心，××的长为半径作弧，交××于点×；④分别以点×、点×为圆心，以××、××的长为半径作弧，两弧相交于点×、× .3、五种基本作图：①作一条线段等于已知线段；②作一个角等于已知角；③作已知线段的垂直平分线；④作已知角的角平分线；⑤过一点作已知直线的垂线；考点一：利用垂直平分线作已知线段的中点。

已知：如图，线段MN.求作：点O，使MO=NO（即O是MN的中点）.考点二：作已知角的角平分线。

已知：如图，∠AOB，求作：射线OP, 使∠AOP＝∠BOP（即OP平分∠AOB）。

考点三：作垂线（高）①如图，过点C作线段AB的垂线；②如图，过点F作线段DE的垂线.综合应用：1、如下图，已知钝角△ABC，∠B是钝角．（1）求作：BC边上的高；（2）若AB=BC，∠C=30°，AC=6，求三角形ABC的面积.2、如图，在△ABC中，AB=AC，∠ABC=720，（1）用直尺和圆规作∠ABC的平分线BD交AC于点D（保留作图痕迹，不要求写作法）；（2）在（1）中作出∠ABC的平分线BD后，求∠BDC的度数。

初三数学专题复习尺规作图一、单选题1.用尺规作图，不能作出唯一直角三角形的是（）A. 已知两条直角边B. 已知两个锐角C. 已知一直角边和直角边所对的一锐角D. 已知斜边和一直角边2.根据已知条件作符合条件的三角形，在作图过程中，主要依据是（）A. 用尺规作一条线段等于已知线段B. 用尺规作一个角等于已知角C. 用尺规作一条线段等于已知线段和作一个角等于已知角D. 不能确定3.用尺规作图，下列条件中可能作出两个不同的三角形的是（）A. 已知三边B. 已知两角及夹边C. 已知两边及夹角D. 已知两边及其中一边的对角4.尺规作图是指（）A. 用直尺规范作图B. 用刻度尺和圆规作图C. 用没有刻度的直尺和圆规作图D. 直尺和圆规是作图工具5.如图，点C在∠AOB的边OB上，用尺规作出了∠BCN=∠AOC，作图痕迹中，弧FG是（）A. 以点C为圆心，OD为半径的弧B. 以点C为圆心，DM为半径的弧C. 以点E为圆心，OD为半径的弧D. 以点E为圆心，DM为半径的弧6. 如图，用尺规作出∠OBF=∠AOB，作图痕迹是（）A. 以点B为圆心，OD为半径的圆B. 以点B为圆心，DC为半径的圆C. 以点E为圆心，OD为半径的圆D. 以点E为圆心，DC为半径的圆7.如图，下面是利用尺规作∠AOB的角平分线OC的作法：①以点O为圆心，任意长为半径作弧，交OA、OB于点D，E；②分别以点D，E为圆心，以大于DE的长为半径作弧，两弧在∠AOB内部交于点C；③作射线OC，则射线OC就是∠AOB的平分线．以上用尺规作角平分线时，用到的三角形全等的判定方法是（）A. SSSB. SASC. ASAD. AAS8.尺规作图作∠AOB的平分线方法如下：以O为圆心，任意长为半径画弧交OA、OB于C、D，再分别以点C、D为圆心，以大于CD长为半径画弧，两弧交于点P，作射线OP，由作法可得△OCP≌△ODP，判定这两个三角形全等的根据是（）A. SASB. ASAC. AASD. SSS9.下列作图语句中，不准确的是（）A. 过点A、B作直线ABB. 以O为圆心作弧C. 在射线AM上截取AB=aD. 延长线段AB到D ，使DB=AB10.如图，点C在∠AOB的OB边上，用尺规作出了CN∥OA，作图痕迹中，是（）A. 以点C为圆心，OD为半径的弧B. 以点C为圆心，DM为半径的弧C. 以点E为圆心，OD为半径的弧D. 以点E为圆心，DM为半径的弧11.如图，在平面直角坐标系中，以O为圆心，适当长为半径画弧，交x轴于点M，交y轴于点N，再分别以点M、N为圆心，大于MN的长为半径画弧，两弧在第二象限交于点P．点P关于x轴的对称点P′的坐标为（a，b），则a与b的数量关系为（）A. a+b=0B. a+b＞0C. a﹣b=0D. a﹣b＞012.如图所示的作图痕迹作的是（）A. 线段的垂直平分线B. 过一点作已知直线的垂线C. 一个角的平分线D. 作一个角等于已知角13.下列作图语句正确的是（）A. 作射线AB，使AB=aB. 作∠AOB=∠aC. 延长直线AB到点C，使AC=BCD. 以点O为圆心作弧14.某探究性学习小组仅利用一副三角板不能完成的操作是（）A. 作已知直线的平行线B. 作已知角的平分线C. 测量钢球的直径D. 作已知三角形的中位线15.如图，在平面直角坐标系中，以O为圆心，适当长为半径画弧，交x轴于点M，交y轴于点N，再分别以点M，N为圆心，大于MN的长为半径画弧，两弧在第二象限交于点P，若点P的坐标为（m，n﹣3），则m与n的数量关系为（）A. m﹣n=﹣3B. m+n=﹣3C. m﹣n=3D. m+n=316.小明用尺规作图作△ABC边AC上的高BH，作法如下：①分别以点D，E为圆心，大于DE的长为半径作弧，两弧交于F；②作射线BF，交边AC于点H；③以B为圆心，BK长为半径作弧，交直线AC于点D和E；④取一点K，使K和B在AC的两侧；所以，BH就是所求作的高．其中顺序正确的作图步骤是（）A. ①②③④B. ④③②①C. ②④③①D. ④③①②17.已知∠AOB ，求作射线OC ，使OC平分∠AOB作法的合理顺序是（）①作射线OC；②在OA和OB上分别截取OD ，OE ，使OD=OE；③分别以D ，E为圆心，大于DE的长为半径作弧，在∠AOB内，两弧交于C ．A. ①②③B. ②①③C. ②③①D. ③②①二、填空题18.画线段AB；延长线段AB到点C，使BC=2AB；反向延长AB到点D，使AD=AC，则线段CD=________AB．19.已知，∠AOB ．求作：∠A′O′B′，使∠A′O′B′=∠AOB ．作法：①以________为圆心，________为半径画弧．分别交OA ，OB于点C ，D ．②画一条射线O′A′，以________为圆心，________长为半径画弧，交O′A′于点C′，③以点________为圆心________长为半径画弧，与第2步中所画的弧交于点D′．④过点________画射线O′B′，则∠A′O′B′=∠AOB ．20.如图，AB∥CD，以点A为圆心，小于AC长为半径作圆弧，分别交AB，AC于E，F两点，再分别以E、F为圆心，大于EF的长为半径画弧，两弧交于点P，作射线AP，交CD于点M．若∠ACD=120°，则∠MAB 的度数为________ ．21.已知△ABC，小明利用下述方法作出了△ABC的一条角平分线．小明的作法：（i）过点B作与AC平行的射线BM；（边AC与射线BM位于边BC的异侧）（ii）在射线BM上取一点D，使得BD=BA；（iii）连结AD，交BC于点E．线段AE即为所求．小明的作法所蕴含的数学道理为________．22.阅读下面材料：在学习《圆》这一章时，老师给同学们布置了一道尺规作图题：尺规作图：过圆外一点作圆的切线．已知：P为⊙O外一点．求作：经过点P的⊙O的切线．小敏的作法如下：如图，（1）连接OP，作线段OP的垂直平分线MN交OP于点C；（2）以点C为圆心，CO的长为半径作圆，交⊙O于A，B两点；（3）作直线PA，PB．所以直线PA，PB就是所求作的切线．老师认为小敏的作法正确．请回答：连接OA，OB后，可证∠OAP=∠OBP=90°，其依据是________ ；由此可证明直线PA，PB都是⊙O 的切线，其依据是________三、解答题23.如图所示，作△ABC关于直线l的对称．24.在△ABC中，F是BC上一点，FG⊥AB，垂足为G.（1）过C点画CD⊥AB，垂足为D；（2）过D点画DE//BC，交AC于E；（3）说明∠EDC=∠GFB的理由.25.如图，△ABC，用尺规作图作角平分线CD．（保留作图痕迹，不要求写作法）四、综合题26.看图、回答问题（1）已知线段m和n，请用直尺和圆规作出等腰△ABC，使得AB=AC，BC=m，∠A的平分线等于n．（只保留作图痕迹，不写作法）（2）若①中m=12，n=8；请求出腰AB边上的高．27.如图，平面内有A、B、C、D四点，按照下列要求画图：（1）顺次连接A、B、C、D四点，画出四边形ABCD；（2）连接AC、BD相交于点O；（3）分别延长线段AD、BC相交于点P；（4）以点C为一个端点的线段有________条；（5）在线段BC上截取线段BM=AD+CD，保留作图痕迹．28.已知不在同一条直线上的三点P，M，N（1）画射线NP；再画直线MP；（2）连接MN并延长MN至点R，使NR=MN；（保留作图痕迹，不写作图过程）（3）若∠PNR比∠PNM大100°，求∠PNR的度数．答案解析部分一、单选题1.【答案】B2.【答案】C3.【答案】D4.【答案】C5.【答案】D6.【答案】D7.【答案】A8.【答案】D9.【答案】B10.【答案】D11.【答案】C12.【答案】B13.【答案】B14.【答案】C15.【答案】D16.【答案】D17.【答案】C二、填空题18.【答案】619.【答案】O；任意长；O′；OC；C ；CD；D′20.【答案】30°21.【答案】等边对等角；两直线平行，内错角相等22.【答案】直径所对的圆周角是90°；经过半径外端，且与半径垂直的直线是圆的切线三、解答题23.【答案】解答：解：如图所示：24.【答案】（1）（2）（3）解：因为DE//BC，所以∠EDC=∠BCD，因为FG⊥AB，CD⊥AB，所以CD//FG，所以∠BCD=∠GFB，所以∠EDC=∠GFB。
