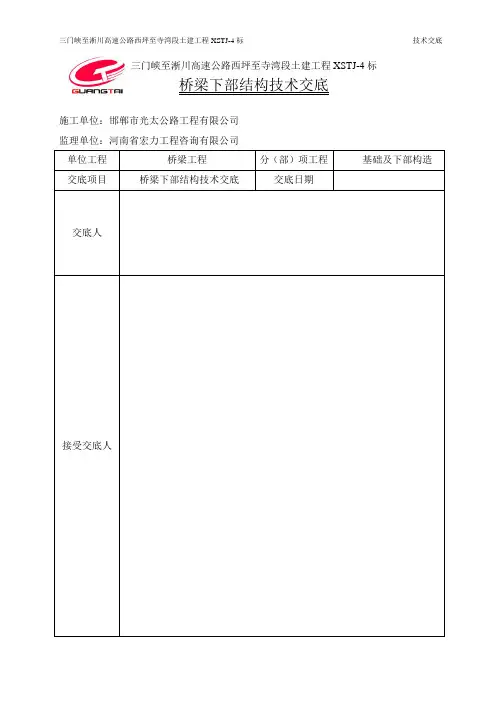

三门峡至淅川高速公路西坪至寺湾段土建工程XSTJ-4标桥梁下部结构技术交底施工单位：邯郸市光太公路工程有限公司监理单位：河南省宏力工程咨询有限公司单位工程桥梁工程分（部）项工程基础及下部构造交底项目桥梁下部结构技术交底交底日期交底人接受交底人2）北京奥宇模板集团有限公司3）巩义宏建机械模板材料有限公司4）巩义维达模板制品有限公司5）山东铁鹰建设工程有限公司6）巩义市伟志模板有限公司7）巩义市鸿炜模板厂8）巩义市永新机械制造厂9）洛阳市新尚钢模板厂10）巩义市龙达金属钢模板制造厂11）巩义市恒昌模板厂2、模板验收单(后附)四、桥梁下部施工工艺（2）施工要点使用对拉螺栓，减少使用穿膛螺栓，承台小面积外露面模板应加强模板刚度，禁止穿膛螺栓加固。

在混凝土施工过程中，采取有效措施，防止模板上浮。

采用不污染混凝土表面的脱模剂，防止流淌和产生较多的油泡，影响外观质量。

涂刷脱模剂前，彻底清理模板面板及接缝，使表面清洁，接缝严密。

模板接缝间夹密封胶条，经常检查底模与侧模及侧模之间的胶条，发现损坏及时更换。

模板安装过程中，严格按照设计尺寸进行，对于就地支立模板时，浇筑15cm 厚低标号混凝土作为底板。

在底板上进行轮廓线放样，放样采用双线制，一条为轮廓线，一条为检查线。

模板的拆除，应按照组装顺序反向拆除，禁止野蛮拆除。

拆模时间根据模板不同部（3）每一节段翻转模主要由内外模板、围带、拉杆、内外模板固定架、作业平台组成。

内外模板分为标准板、边模板、角模板和调整板 4种，模板之间用 M12×30 螺栓连接。

拉杆采用φ20 圆钢，拉杆在内外模板之间套PVC管，便于拉杆抽拔倒用。

每节段模板在混凝土灌注前在靠顶面 10cm处安装间距 1.5m设临时圆木支撑。

（4）每层内外模板均设模板固定架，上下层固定架连接成整体。

模板固定架根据传递荷载大小和作业空间需求尺寸加工，用钢拉杆分别安装在内外模板的围带上。

内外施工平台用内外模板固定架搭设。

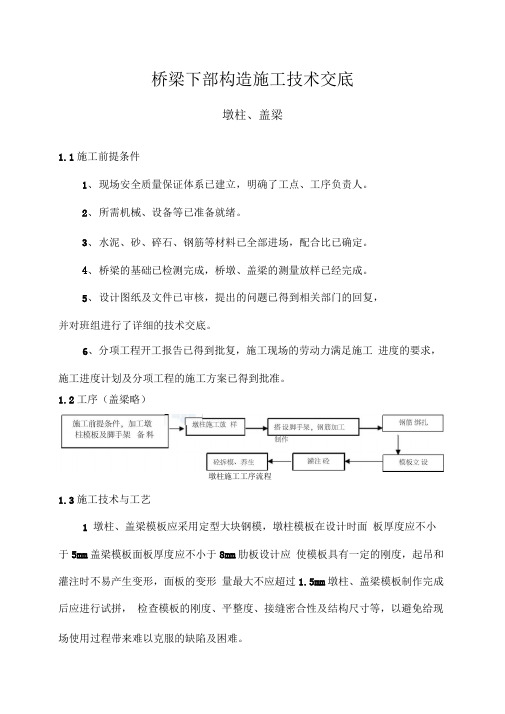

桥梁下部构造施工技术交底墩柱、盖梁1.1施工前提条件1、现场安全质量保证体系已建立，明确了工点、工序负责人。

2、所需机械、设备等已准备就绪。

3、水泥、砂、碎石、钢筋等材料已全部进场，配合比已确定。

4、桥梁的基础已检测完成，桥墩、盖梁的测量放样已经完成。

5、设计图纸及文件已审核，提出的问题已得到相关部门的回复，并对班组进行了详细的技术交底。

6、分项工程开工报告已得到批复，施工现场的劳动力满足施工进度的要求，施工进度计划及分项工程的施工方案已得到批准。

1.2工序（盖梁略）墩柱施工工序流程1.3施工技术与工艺1 墩柱、盖梁模板应采用定型大块钢模，墩柱模板在设计时面板厚度应不小于5mm盖梁模板面板厚度应不小于8mm肋板设计应使模板具有一定的刚度，起吊和灌注时不易产生变形，面板的变形量最大不应超过1.5mm墩柱、盖梁模板制作完成后应进行试拼，检查模板的刚度、平整度、接缝密合性及结构尺寸等，以避免给现场使用过程带来难以克服的缺陷及困难。

2、对于固结墩施工盖梁应注意固结墩钢筋的预埋，非固结墩注意支座钢板的预埋，保证位置准确，钢板的预埋采用与盖梁固定等方式保持钢板顶面水平。

3、模板与钢筋的安装工作应配合进行，模板不应与脚手架进行连接，避免引起模板变形。

薄壁墩的模板采用拉杆固定，拉杆直径不应小于16mm外侧套PVC t。

拆模后应抽出拉杆，PVC套管沿墩柱表面切除。

4、砼灌注完成后，应立即进行表面覆盖洒水养生，拆模后对结'：、；：• •t n [ I' | - N1 " ? " '；ii ■构物应立即进行养生，达到既保湿又防止污染的目的，墩柱采用塑料薄膜包裹养生，砼的洒水养护时间一般为7天。

5、模板及支架的拆除应遵循先支后拆，后支先拆的顺序进行，严禁随地乱扔，应及时对模板进行除污、除锈和防锈等维修保养。

拆除的脚手架及模板等应码放整齐、堆码有序。

6、系梁、盖梁的施工若采用剪力销方案，剪力销的预埋应注意埋设顺直，有规则，施工完毕后应采用细石砼对预留孔洞进行封堵，严禁用土或砂填补，外侧应与砼颜色保持一致，。

桥梁下部结构施工安全技术交底一、基坑开挖基坑开挖时基坑边1m不得堆土堆料或停置机具，开挖深度超过2m时，必须在周边两道防护栏杆并挂设密目安全网防护，坑内必须设置上下坡道或安全梯。

深基坑施工时，须制定专项方案，指定专人负责基坑周围地面情况巡查，发现裂缝及塌陷情况及时分析处理。

人工配合机械挖土清理槽底作业时，严禁进入铲斗回转半径范围。

必须待挖掘机停止作业后，方准进入铲斗回转半径范围内清土。

机械操作人员必须持有上岗证，并应遵守相应“操作规程”。

二、钢筋绑扎墩身钢筋绑扎设计高空作业时，钢筋切断、冷弯、配料等工作应在地面进行，不准在高空操作；钢筋、型钢、管材等细长和多根物件必须捆扎牢靠，多点起吊；六级及以上强风区不准起吊；起吊钢筋骨架下方严禁站人，必须在骨架降到距模板1米以下才准靠近，就位支撑牢固后方可摘钩；不得将钢筋集中堆放在模板和脚手板上，也不得将工具、短钢筋等随意放在脚手板上，以免滑下伤人；雷雨时必须停止露天操作，防止雷击钢筋伤人。

三、脚手架搭设与拆除:当有六级及以上大风和雾、雨、雪天气时严禁进行脚手架搭设和拆除作业，雨、雪后上架作业应有防滑措施，并应扫除积雪；脚手架搭设人员必须是经《特种作业人员安全技术考核管理规则》考核合格的专业架子工，搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。

脚手架搭设前应对脚手架的基础、脚手架的材质（含扣件、脚手板等）进行验收，符合设计要求后方可进行搭设；严禁将外径48mm 与51mm的钢管混合使用；一般脚手架基础不得有沉降；立杆垂直度允许偏差为100mm；双排脚手架横向水平杆外伸应控制在500mm；脚手架须配合施工进度搭设；主节点处扣件中心点距离小于等于150mm；同步立杆上两个相隔对接扣件的高差应小于等于500mm；立杆上的对接扣件至主节点距离小于等于立杆步距的三分之一；纵向水平杆上的对接扣件至主节点的距离小于等于立杆纵距的三分之一；扣件螺栓拧紧扭力矩在40～65N.m范围内。

桥梁下部结构施工技术交底桥梁下部结构施工技术交底是指在桥梁下部结构施工过程中，施工方对施工工艺、工程机械设备、施工方法、质量控制等方面进行详细交底。

本文将介绍桥梁下部结构施工技术交底的内容要点，以及施工过程中需要注意的事项。

一、桥梁下部结构施工技术交底内容要点：1.工程概况：对桥梁下部结构施工工程的地理位置、施工范围、线形、桥梁类型等进行详细说明。

2.施工组织设计：包括施工队伍组织、施工工区划分、办公区布置等，确保施工过程的顺利进行。

3.施工工艺：介绍桥梁下部结构施工的主要工艺流程，包括基础开挖、悬挑段施工、墩台施工等。

4.施工方法：对不同施工阶段采用的施工方法进行详细说明，包括施工机械的选择、施工顺序、工序交接等。

5.施工机械设备：对施工中使用的机械设备进行介绍，包括起重机械、挖掘机械、混凝土搅拌设备等。

6.安全技术措施：重点强调施工过程中的安全问题，包括施工人员安全教育、机械设备使用安全、现场防护等。

7.质量控制：介绍施工过程中的质量控制措施，包括材料验收、施工工艺要求、施工记录等。

8.工期计划：制定详细的施工工期计划，对工程进度进行控制。

9.合同条款：重点介绍施工合同中的关键条款，确保施工过程符合法律法规。

10.监理要求：对监理工作进行明确交代，包括监理日志、验收报告等。

二、桥梁下部结构施工技术交底注意事项：1.交底会议要组织好，确保与会人员理解施工技术要求，并能够提出问题和建议。

2.交底材料要准备充足，包括施工图纸、工艺文件、合同条款等。

3.交底内容要全面，尽可能详细地介绍施工技术要点，避免产生理解偏差。

4.交底过程中要留有足够的时间进行问题解答和讨论，确保施工过程的顺利进行。

5.交底记录要做好，将交底议事内容、问题解答、决策结果等进行详细记录。

6.交底后要进行跟踪检查，确保施工人员按照交底要求进行工作。

7.交底过程中要重视安全问题，使施工人员明确施工安全措施，做到安全第一8.交底后要及时制定施工方案和工程进度计划，确保施工能够按计划进行。

桥梁下部构造技术交底及施工方案二级技术交底桥梁是连接两地的重要交通设施，其下部构造是承担桥梁重量并将荷载传导到桥墩或基础上的组成部分。

下面将详细介绍桥梁下部构造技术交底及施工方案。

一、技术交底1.桥梁下部构造的设计原则：按照经济、合理和安全的原则设计桥梁下部构造，确保其能够承受设计荷载并保持结构的稳定性。

2.下部构造的主要组成部分：下部构造包括桥墩、桥台、河床基础等。

桥墩用于承受上部结构的荷载，并将荷载传导到桥台或地基上，桥台连接桥墩，将荷载均匀传递到地基上，河床基础则用于承受河流水流荷载。

3.桥墩的构造要求：桥墩应按照设计要求进行施工，采用混凝土浇筑或钢筋混凝土浇筑。

桥墩的设计高度、形状和数量应满足承载力、稳定性和外形要求。

4.桥台的构造要求：桥台应具备良好的承载力和稳定性，采用钢筋混凝土浇筑。

桥台的宽度和高度应满足设计要求，并进行适当的荷载试验以验证其承载能力。

5.河床基础的施工要求：河床基础应满足抗冲刷和承载能力的要求。

施工时需要先进行河床清淤，然后通过浇筑石子、砂石和混凝土等材料形成稳定的基础。

二、施工方案1.施工准备工作：确定施工队伍、材料供应和设备调配，编制详细施工方案，安排好施工进度和质量控制计划。

2.桥墩施工：首先进行桥墩的地基处理，清理基础，填补坑洞，确保基础平整稳固。

然后进行桥墩的模板搭设和钢筋绑扎，定位精确，确保墩身垂直度。

最后进行混凝土浇筑，采用振捣等工艺保证混凝土的密实性和质量。

3.桥台施工：桥墩完成后，进行桥台的施工。

首先进行桥台的地基处理，清理基础并修补不平整的部分。

然后进行模板搭设和钢筋绑扎，确保桥台的形状和强度。

最后进行混凝土浇筑，采用振捣等工艺使混凝土紧密结实，确保桥台的承载能力。

4.河床基础施工：桥台完成后，进行河床基础的施工。

首先进行河床的清淤工作，将河床中的杂质清理干净，如有必要，可以进行石子和砂石的填充。

然后利用水泥进行浇筑，确保基础的稳定和承载能力。

桥梁下部构造施工安全技术交底1. 引言桥梁下部构造施工是指桥梁的基础、墩台和河床工程施工等工作。

在实施桥梁下部构造施工时，必须高度重视施工安全，确保工作人员和施工设备的安全。

本文将详细介绍桥梁下部构造施工的安全技术交底，包括施工安全管理、施工人员教育培训、施工现场安全措施等。

2. 施工安全管理2.1 安全责任划分桥梁下部构造施工安全管理的第一步是明确安全责任划分。

施工单位应根据工程特点和施工组织方案，确定相关责任人，并明确各个责任人的职责和权限。

具体包括工程总监、安全负责人、施工队长等。

2.2 安全技术交底在施工前，施工单位应对施工人员进行安全技术交底。

交底内容包括施工方案、安全风险控制措施、应急预案等。

施工人员应深入了解交底内容，并签署安全技术交底确认书，确保他们已理解并可以正确实施相关安全措施。

3. 施工人员教育培训3.1 安全培训计划施工单位应制定详细的安全培训计划，明确培训内容、培训对象和培训时间。

培训内容包括施工安全注意事项、工作操作规程、危险源识别和应急处理等。

3.2 教育培训方式施工单位可以采用多种方式进行安全培训，包括现场培训、内部培训和外部培训。

现场培训可以通过演示、讲解和模拟练习等形式进行。

内部培训可以由经验丰富的工作人员进行。

外部培训可以邀请专业的安全培训机构进行。

4. 施工现场安全措施4.1 施工现场布置在桥梁下部构造施工现场，应对施工区域进行合理布置，确保施工现场的安全性。

施工单位应进行现场踏勘，评估施工区域的风险，并采取相应的措施，如设置合适的安全警示标识、划定禁止区域等。

4.2 施工人员个人防护施工人员在施工现场必须佩戴个人防护装备，包括安全帽、防护鞋、防尘口罩、耳塞等。

施工单位应定期检查和维护个人防护装备，并及时更换老化或损坏的装备。

4.3 施工设备安全施工单位应对施工设备进行检查和维护，并确保其安全可靠。

在使用施工设备时，应遵守操作规程，确保设备正常工作。

施工现场应设置专人负责设备的操作和维护，并及时处理设备故障。

桥梁下部结构施工技术交底1．明挖扩大基础对刚性扩大基础的施工，根据开挖深度、边坡土质、渗水情况及施工场地来决定开挖方式、施工方法.1）测量放线：用经纬仪测出墩、台基础纵、横中心线，根据地质情况确定边坡的放坡率，放出上口开挖边线桩。

2）为避免雨水冲坏坑壁，基坑顶四周应做好排水,截住地表水,基坑下口开挖的大小应满足基础施工的要求。

渗水的土质，基底平面尺寸可适当加宽50～100cm,便于设置排水沟和安装模板,其它情况可减小加宽尺寸。

3）开挖作业方式以机械作业为主，采用反铲挖掘机配自卸汽车运输作业辅以人工清槽.挖基土应外运或远离坑边缘卸土,以免塌方和影响施工。

4)挖到或接近设计标高时,进行基底承载力检测，如不满足设计要求，及时上报监理工程师采取措施进行处理.5）基底如有渗水,采用集水坑排水方法，低于基坑底面50～100cm,以降低地下水位保持基底无水。

6）基坑开挖连续施工,开挖至接近基坑底面时，预留10cm，待验槽前人工一次清除至设计高程,以保证基坑底面坚实。

7）基础混凝土浇注①先浇注10cm左右的混凝土垫层以便在其上支立模板、绑扎钢筋，混凝土垫层也有利于施工排水。

②基础施工时，应加强排水，保持在无水的条件下进行基础钢筋绑扎、模板安装.③基础混凝土浇注前,干土基要洒水湿润，湿土基要铺以碎石垫层或水泥砂浆层，石质地基要清除松散粒料，才可浇注基础混凝土。

④混凝土在拌和站集中拌和，混凝土罐车运送，通过溜槽，传送到模内。

混凝土浇注应连续进行，当必须间歇时，应在前层混凝土初凝之前将下层混凝土浇注完毕.8）混凝土养生和拆模混凝土浇注后要及时进行养生，体积较大,气温较高时要尤其注意，防止混凝土开裂。

混凝土强度达到拆模要求后再进行拆模.9）基坑及时回填,回填前拍照，采用监理工程师批准的合格材料分层夯实回填。

2．系梁系梁施工开挖基坑时，基坑顶四周应做好排水,截住地表水，基坑下口开挖的大小应满足基础施工的要求。

基坑开挖作业方式以机械作业为主，采用反铲挖掘机配自卸汽车运输作业辅以人工清槽。

桥梁下部结构技术交底桥梁下部结构是桥梁工程中最为重要的一部分。

它包括桩基、墩台、基础、护岸等主要构件，承受着桥梁上部结构和行车荷载所产生的各种力及其对应反力。

因此，桥梁下部结构的设计、施工及验收是确保桥梁安全、可靠、耐久的关键。

本文将对桥梁下部结构技术进行交底，对其设计、施工及验收进行介绍。

一、桥梁下部结构设计1.基础选型根据地质勘察报告和设计要求，应选用合适的基础形式。

其中，沉井基础是常见的基础形式之一。

它的主要结构包括桩柱、钢筋混凝土结构及吊杆。

在设计中，应优先考虑施工工艺、施工难度等因素。

2.墩台构造墩台是承载桥梁荷载的重要构造，其设计应满足强度、刚度和稳定性要求。

在设计时，应根据桥跨距、桥面宽度、墩台高度等因素的不同，考虑采用不同的墩台形式，如 T 形墩、Y 形墩和矮墩等。

此外，通过合理设置墩台间距、布置桩柱等方式，提高桥梁的承载能力和行车安全性。

3.护岸设置护岸是为防止桥梁被冲毁、保护行车安全而设置的结构。

它应立足于实际情况，根据环境和地形条件，采用不同的结构和材料。

例如，在水流湍急的河道中，可采用钢筋混凝土护岸；在开放型水域中，可采用石头护岸等，以保证桥梁的安全、稳定运行。

二、桥梁下部结构施工1.施工工艺在施工过程中，需遵循规范标准和施工工艺。

首先，应做好施工准备工作，设置严格的安全措施，确保人员和设备的安全；其次，应按照设计要求，进行墩台、桩基、基础等的施工；最后，完成护岸、排水、水准调整等后，进行验收和启用。

2.机械化施工桥梁下部结构施工过程中，可采用机械化施工的方式，以提高工效和施工质量。

如钻孔机、打桩机、混凝土泵车、起重机等设备的应用，极大地提高了施工效率，缩短了施工周期，减少了人工误差，提高了项目质量和安全性。

三、桥梁下部结构验收1.验收标准桥梁下部结构建成后，应进行严格的验收。

其内容主要包括结构尺寸、强度、质量、重量、布置等方面的验收。

同时，还应对安全性、稳定性、可靠性等方面进行评估。

桥梁下部结构施工技术公开高速公路的设计标准和工程质量要求较高，需要在高速公路建设中重视和加强工程质量管理。

1. 钻孔桩1.1 平整场地1.1.1场地平整前测量原地面标高，平整后场地标高控制在高于桩顶标高0.5 -1m。

1.1.2场地必须坚固稳定，能够承受工作期间的所有静态和动态负载。

1.2 埋盾1.2.1套管内径比桩径大200 -400mm。

1.2.2保护管高度高于地面0.3m，保护管埋深为2 -4m.1.2.3埋设套管时，应采用套管周围最佳含水率粘土进行分层压实。

1.2.4钻头升降时，应防止与套管发生碰撞。

1.2.5埋设保护管时，仔细定位保护管，埋设保护管时重新测量，做好护桩工作。

1.3 钻孔实际测试项目如下表所示：1.3.1钻孔前必须检查钻头的对中情况，钻头平台应保持水平，钻杆应对准孔中心。

1.3.2旋挖钻的钻筒保证不小于桩径，冲击钻的锤头直径小于桩径2cm。

1.3.3旋挖泥浆性能指标：相对密度1.02-1.10，粘度18-22，含砂量小于4%；冲击钻井泥浆性能指标：相对密度1.2-1.4，粘度22-30，含砂量小于4% 4%。

1.3.4遇到巨石时，应减慢钻孔速度。

钻孔出现偏斜时，提起钻头，反复上下扫动数次，清除硬土。

如果修正无效，在孔内部分回填粘土至孔0.5m偏差以上，然后重新钻孔。

1.3.5如果出现颈缩现象，可采用上下反复扫孔的方法，保证孔径。

1.4 钢筋笼1.4.1钢筋笼制作安装现浇桩加固框架制作安装质量标准1.4.2两节保持架采用搭接焊或棒焊焊接时，单面焊焊缝长度不小于10d，双面焊焊缝长度不小于5d，焊缝厚度不得小于0.3d，焊缝宽度不得小于10d。

0.8 d，d为钢筋直径（mm）。

1.4.3下放钢筋笼时，必须定位准确，使钢筋笼中心与桩基中心重合，钢筋笼上部应固定在套管或其他稳定物体上。

1.4.4搬运和吊装钢筋笼时，应防止变形，避免与孔壁碰撞。

1.5 打桩1.5.1加固笼完成后，检查泥沙量。

桥梁下部结构桥桩基础施工技术交底记录大全1.施工内容：2.施工目的：确保桥梁下部结构稳定可靠，保证桥梁的承载力和使用寿命。

3.施工地点：4.施工时间：根据施工计划进行施工安排5.参与人员：施工队伍：工程经理、项目经理、技术人员、施工人员等监理人员：监理工程师、现场监理等6.施工准备工作：（1）准备施工机械设备、工具和材料；（2）制定施工方案和施工计划；（3）组织人员进行安全交底和技术交底。

7.施工流程：（1）清理施工现场，确保施工场地整洁；（2）测量桥梁基础定位标高和标线；（3）挖掘桩基坑，遵守工程图纸要求的尺寸和深度，并确保底床平整；（4）浇筑基础底座，按照设计要求进行混凝土浇筑，保证底座稳固牢固；（5）安装桥梁桩基，根据设计要求选择合适的桥梁桩基材料，进行安装；（6）对桥梁桩基进行检查和验收，确保质量合格；（7）填土土方工程，将桩基周围的土方进行填补，确保土方的稳定；（8）清理施工现场，整理工程材料和设备，保持施工现场的整洁。

8.施工注意事项：（1）严格按照设计要求、规范和施工方案进行施工；（2）严守安全操作规程，保证施工人员的人身安全；（3）施工过程中定期进行质量检查和技术交底，确保施工质量；（4）施工现场保持整洁，杜绝任何对环境造成污染的行为。

9.技术交底：（1）桥梁桩基施工涉及到的工艺流程和规范要求；（2）施工中需要注意的安全问题和防范措施；（3）施工中的重点和难点工程，解决方案和施工措施；（4）施工质量的检验和验收标准。

10.备注：施工过程中，按照规范和设计要求进行施工，确保施工质量和安全。

如有任何问题和突发情况，请立即向监理人员报告并查明原因，及时采取措施进行处理。

施工人员应严格遵守安全操作规程，做好个人防护，确保施工过程安全顺利进行。

以上是桥梁下部结构桥桩基础施工技术交底记录的内容，希望能对施工工作有所帮助。

桥梁下部构造施工安全技术交底模板一：一、施工概述1.1 施工背景1.2 施工目标1.3 施工范围1.4 施工方法二、安全管理2.1 安全组织机构2.2 安全责任分工2.3 安全措施2.3.1 人员安全措施2.3.2 施工环境安全措施2.3.3 施工设备安全措施2.4 安全培训三、施工方案3.1 施工工序介绍3.2 施工工艺流程3.3 施工要点及注意事项3.4 施工计划四、施工材料及设备4.1 材料清单及规格4.2 设备清单及规格4.3 材料和设备验收标准及方法五、施工质量控制5.1 施工质量要求5.2 施工质量检查及测试方法5.3 施工质量记录和报告六、施工现场安全控制6.1 施工现场安全规定6.2 施工现场安全防护设施6.3 施工现场安全检查和监管七、危险源分析与预防措施7.1 施工现场可能存在的危险源7.2 危险源分析7.3 预防措施八、施工期间应急预案8.1 火灾事故应急预案8.2 施工事故应急预案8.3 自然灾害应急预案九、施工文明施工措施9.1 施工现场环境保护9.2 消防安全措施9.3 噪声、震动、扬尘控制9.4 施工废弃物处理附件：1. 相关图纸及设计文件2. 施工现场平面布置图3. 施工材料及设备清单法律名词及注释：1. 建设工程安全生产管理条例：指导和规范建设工程安全生产管理的法规。

2. 施工现场：指建筑工程或其他工程在施工期间的场所。

模板二：一、施工背景介绍1.1 工程概述1.2 施工目标1.3 施工范围1.4 施工时间安排二、安全管理体系2.1 安全责任与安全计划2.2 安全组织与管理机构2.3 安全培训与教育2.4 安全技术交底三、施工方案与工艺3.1 施工工序划分3.2 工序施工流程3.3 施工要点与注意事项3.4 施工进度计划四、施工材料与设备4.1 施工材料清单4.2 材料验收与存储4.3 施工设备清单4.4 设备验收与使用五、安全防护措施与控制5.1 人身安全防护5.2 施工场地环境安全控制5.3 施工设备安全控制5.4 施工现场临时设施六、施工质量控制6.1 施工质量要求6.2 施工质量控制措施6.3 施工质量验收七、危险源辨识与风险防控7.1 施工现场危险源辨识7.2 风险评估与控制7.3 应急预案与措施八、施工现场文明施工8.1 文明施工标准8.2 噪声、震动、扬尘控制8.3 现场环境保护8.4 废弃物处理与管理附件：1. 工程设计图纸2. 施工现场平面布置图3. 施工材料、设备清单法律名词及注释：1. 建设工程施工安全技术规范：指导和规范建设工程施工安全技术的规范性文件。

桥梁基础及下部施工技术交底一）、场地建设钢筋加工场建设标准化1、场地布置1）储存区、加工区、成品区布设合理，设置明显的标志标牌2）加工场内醒目位置应设置工程公示牌、施工平面布置图、安全生产牌、消防保卫牌、管理人员名单及监督电话牌、文明施工牌等明示标志。

3）焊接、切割场所应设置禁止标志、警告标志。

木工加工区应设置禁止标志。

安全通道应设置禁止标志。

使用氧气、乙炔等易燃易爆场所应设置禁止标志和明示标志。

加工场出人口和场内应设置禁止标志和警告标志。

用电场所应设置警告标志。

易发生火灾场所应设置警告标志。

消防器材放置场所应设置提示标志。

各作业区应设置分区标识牌。

4）机械设备应悬挂机械操作安全规定公示牌（即安全操作规程）和设备标示牌。

5）各种原材料、半成品或成品应按其检验状态与结果、使用部位等进行标识。

2、场地建设1）钢筋加工棚面积应结合钢筋数量等合理设置，且不小于1000m2，必要时配备桁吊或龙门吊。

龙门吊使用前须获得有关部门的鉴定，操作人员必须经过专业培训并持证上岗。

2）钢筋加工场应作硬化处理并做好排水。

棚内地面应用 5cm 厚 C20 砼进行硬化，有车辆行驶区砼硬化厚度为12～15cm，棚内按照其使用功能分为：原材料堆放区、钢筋下料区、加工制作区、半成品堆放区。

3）在加工制作区应悬挂各号钢筋的大样设计图，标明尺寸、部位，确保下料及加工准确。

3、设备要求1）各种机械加工设备必须经有关部门检查验收合格后方可使用，并且作好验收合格记录，以备检查。

2）进场机械设备必须能满足工程质量和施工进度要求；安装调试简便，容易操作、维修方便，可靠性高，安全性能好；对环境不会造成污染和破坏，如油、声污染。

3）金属加工工作台应稳固；卷扬机应安装牢固、稳定，防止受力时位移和倾斜。

4）各种气瓶应有标准色，气瓶使用或存放符合有关要求，应有防震圈和防护帽。

气瓶间距不小于 5m ，距明火不小于 10m 且采取隔离措施。

5）施工现场各类试验设备应定期检查。

桥梁下部结构施工交底（一级）博牙高速22合同位于内蒙古牙克石市境内，全长7.69公里，沿线的结构物数量众多，其中中、小桥及分离式立交桥多为桩基础，下部结构为系梁（承台）、墩柱（肋台）、盖梁（台帽），为了保证下部结构的施工质量，加快施工进度，杜绝安全事故的发生，特进行本次技术交底。

一、技术交底1、原材料质量要求：1.1水泥：对进厂的同厂家、品质、编号、生产日期的水泥，袋装不超过200t 为一批，散装不超过500t为一批验收，每批至少取样一次做胶砂强度、安定性、凝结时间、细度等项目试验。

正常保管情况下，每三个月检查一次，对质量有怀疑时应及时检查。

1.2水：非饮用水，使用前应检查其质量，各种指标（氯离子含量、硫酸根含量、PH值等）应符合混凝土拌和用水质量要求，PH值不得小于4。

1.3碎石：对进厂的同料源、同级配的碎石每400m3为一批验收，每批至少取样一次，做筛分试验、视密度试验、容重试验、含泥量试验和针片状含量试验、压碎指标值试验。

1.4砂：对进厂的同料源、同开采单位，每400m3为一批验收，每批至少取样一次，做筛分试验、视密度试验、容重试验、含泥量试验、泥块含量试验。

1.5钢筋：进场后的钢筋每批（不超过60吨）内任选三根钢筋各截取一组试样，每组三个试件一个用于拉伸试验（屈服强度、抗拉强度、延伸率）；一个试件用于冷弯试验；一个试件用于可焊性试验。

2、材料的贮存堆放：2.1混凝土用的集料，在运输或工地存贮时应不受污染；按不同的尺寸贮存在相互分开的不同堆料中；粗集料堆应按厚度不超过1m的水平层堆放，以免集料发生离析。

2.2水泥在运输过程中必须用防水蓬或其它有效的防水覆盖物加以覆盖；水泥应储存足够的数量以满足混凝土的浇注需要；不同种类的水泥应贮存于不同库房。

2.3钢筋必须按不同钢种、等级、牌号、规格、及生产厂家分批验收，分别堆放，且应立牌以便识别。

钢筋应贮存于地面以上0.5m的平台上并使其不受机械损伤及由于暴露于大气而产生锈蚀。

施工技术交底记录-桥梁下部结构一、基础处理1.1 桩基处理1.预制混凝土桩应做好防水措施；2.桩身外露高度应符合设计要求，不得短于设计标高；3.桩顶平整后，应按设计要求拓荒，然后喷粘结剂，再做钢筋加固；4.现浇混凝土桩的浇制顺序应按设计要求，挖孔应避免偏斜，浇筑时应注意振捣。

1.2 地基处理1.构造底板、护壁底部和护壁后侧斜坡的挖土及底部清理应通过验收后方可施工，土层不平坦的应按设计要求处理；2.护壁支撑面应挖到设计标高，符合图纸要求且均匀开挖；3.护壁后侧斜坡以及构造底板的坑槽处理应按设计要求，挖深宽度应符合标准。

二、墩柱基础2.1 墩柱底座加固1.墩柱基础及底座应符合设计要求，做好钢筋加固和环氧树脂加固；2.底座混凝土强度达到设计要求并完成护面涂保护。

2.2 墩台立柱施工1.墩台立柱的高度和直线度应符合设计规范；2.立柱在施工前应按设计要求及相关规范验收；3.立柱的施工应按工艺流程加固，不得有明显的偏心、倾斜、裂缝等问题。

三、梁基础3.1 梁底段防水处理1.在施工梁底板时，要保证防水层施工标准及材料符合要求；2.梁底桥面铺设时，应按照设计要求及有关规范和文件施工；3.梁底为预制加张预应力混凝土构件时，应间隔加张。

3.2 梁底模板施工1.在施工前，模板需进行计量验收，并保证平整度符合设计要求。

2.按设计标高铺设底偏心模板，在模板上铺设放心板、隔水层和挡板等。

3.厨房型模板施工时，应按设计要求和工艺流程施工，确保模板表面平整度、大小和混凝土工作性能满足要求。

四、桥墩施工4.1 墩号和标高验收1.特别强调对墩号和标高的验收工作，严格按设计要求进行验收，确保施工顺利进行。

2.墩台立柱准确高度检查也要按造墩标准规范验收，避免施工偏差。

4.2 墩身体施工1.墩身体的施工应按设计图纸和工艺流程施工，并注意施工记录的完整性。

2.在施工过程中，要随时检查墩身的高度、尺寸及水平度，确保施工质量。

五、施工施工质量和质量安全是桥梁下部结构的重要保障。
