图表技巧-制作双层饼图图表技巧-制作双层饼图图表教程 2008-05-11 10:07 阅读754 评论4字号：大中小有时候，使用双层饼图可以替代圆环图，不但能清楚地表达多级分类数据的比例关系，而且在图表中间没有那个难看的空心圆。

双层饼图的制作方法如下：第一步：使用图表向导，以B1:B8为源数据创建饼图，如下图。

第二步：在图表向导-4步骤之2对话框中，切换到源数据选项卡，添加一个新的数据系列，值引用D1:D8单元格，如下图。

第三步：在图表向导完成余下的步骤设置，制作完成后如下图。

第四步：双击饼图圆形，弹出数据系列格式对话框，切换到坐标轴选项卡，选中次坐标轴选项按钮，如下图。

第五步：单击确定按钮返回图表，用鼠标选中系列1系列，按住左键不放，往外拖动圆形，如下图。

在这里越往外托，则系列1的形状会变得越小。

第六步：松开鼠标左键，系列1的圆形分散为几块扇形，而且形状变得较小，如下图。

第七步：将系列1的扇形逐个拖回圆心（单击系列1的扇形两次，可以选中它，然后就可进行拖动），接着删除图例，如下图。

这样，双层饼图就基本完成了。

第八步：右键单击饼图，在快捷菜单中选中数据源。

在数据源对话框的系列选项卡中，设置次分类标志为C1:C8，次分类轴标志为A1:A8，如图所示。

第九步：双击系列1的圆形（较小的圆形），在数据系列格式对话框的数据标志选项卡中，勾选类别名称和百分比复选框，如下图。

然后对系列2的圆形做同样的操作。

第十步：进一步对图表进行美化，包括设置扇形的填充颜色，数据标志的字体与位置，删除系列1的几个显示为0％的数据标志。

调整绘图区大小等，最后完成的效果如下图。

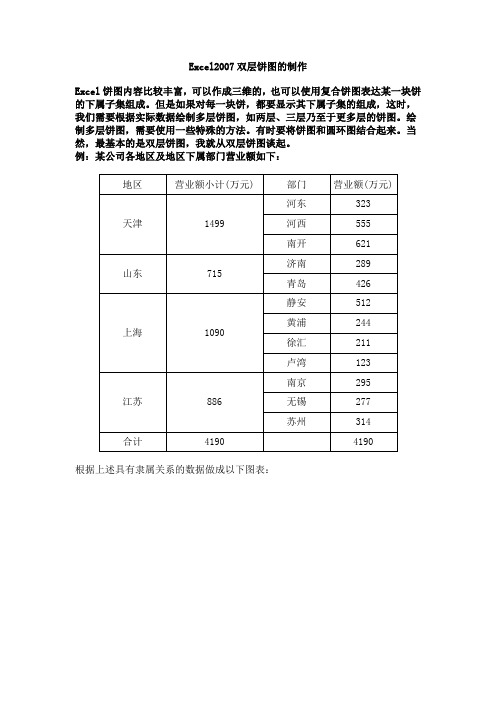

Excel2007双层饼图的制作Excel饼图内容比较丰富，可以作成三维的，也可以使用复合饼图表达某一块饼的下属子集组成。

但是如果对每一块饼，都要显示其下属子集的组成，这时，我们需要根据实际数据绘制多层饼图，如两层、三层乃至于更多层的饼图。

绘制多层饼图，需要使用一些特殊的方法。

有时要将饼图和圆环图结合起来。

当然，最基本的是双层饼图，我就从双层饼图谈起。

例：某公司各地区及地区下属部门营业额如下：根据上述具有隶属关系的数据做成以下图表：图1其中，地区分类为中间（内层）饼图，各地下属部门为外层数据。

使用Excel制作饼图时，应尽量避免合并单元格的数据，因此将上述表格改成以下形式：【步骤01】：由于是要绘制双层饼图，因此要先绘制最里面一层饼图，这是非常重要的一点。

选择A2:B5,绘制普通饼图，调整大小和字体，如图2所示。

图2【步骤02】：增加外层饼图系列。

选择图表，单击右键，执行【选择数据】命令，打开【选择数据】对话框，在“系列”选项卡中添加“系列2”，点击图例项（系列）【编辑】按键，打开编辑数据系列窗口，系列值选择D2:D13，确定。

点击水平（分类）轴标签【编辑】按键，打开轴标签窗口，轴标签区域选择C2: C13，单击【确定】按钮,如图3所示。

单击【确定】按钮，关闭【选择数据】对话框。

此时可见图表似乎没有任何变化。

图3【步骤03】：选择当前图表中可见的系列1，打开【数据系列格式】，如图4。

在【数据系列格式】对话框中，切换到“坐标轴”选项卡，选择“次坐标轴”单选按钮，如图5所示。

单击【确定】按钮，关闭【数据系列格式】对话框。

出现图表如图6所示。

图4图5图6【步骤04】：选择图表，单击右键，执行【选择数据】命令，打开【选择数据】对话框，在“系列”选项卡中选择“系列1”，点击水平（分类）轴标签【编辑】按键，打开轴标签窗口，轴标签区域选择A2:A5，单击【确定】按钮,如图3所示。

单击【确定】按钮，关闭【选择数据】对话框。

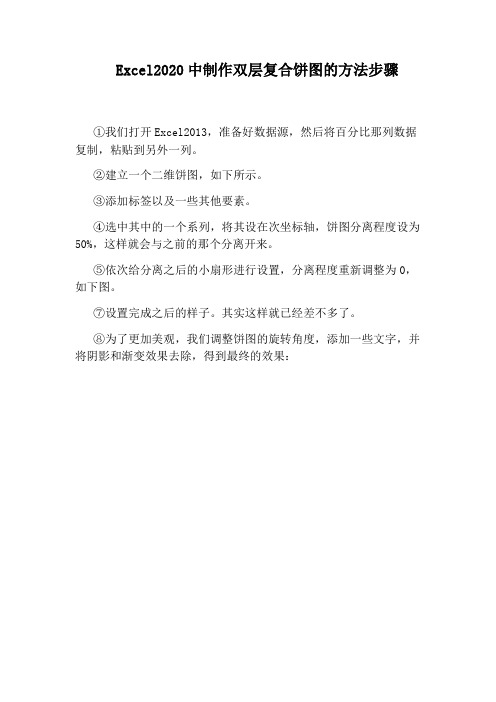

Excel2020中制作双层复合饼图的方法步骤
①我们打开Excel2013，准备好数据源，然后将百分比那列数据复制，粘贴到另外一列。

②建立一个二维饼图，如下所示。

③添加标签以及一些其他要素。

④选中其中的一个系列，将其设在次坐标轴，饼图分离程度设为50%，这样就会与之前的那个分离开来。

⑤依次给分离之后的小扇形进行设置，分离程度重新调整为0，如下图。

⑦设置完成之后的样子。

其实这样就已经差不多了。

⑧为了更加美观，我们调整饼图的旋转角度，添加一些文字，并将阴影和渐变效果去除，得到最终的效果：。

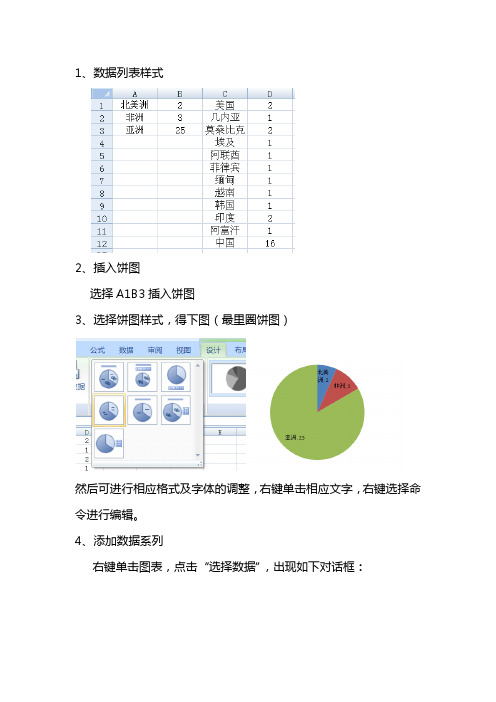

1、数据列表样式
2、插入饼图
选择A1B3插入饼图
3、选择饼图样式，得下图（最里圈饼图）
然后可进行相应格式及字体的调整，右键单击相应文字，右键选择命令进行编辑。

4、添加数据系列
右键单击图表，点击“选择数据”，出现如下对话框：
点击“添加”按钮，设置新系列名和选择系列值
该例中命名为系列2，系列值为D1-D12，
对新增序列点击右侧编辑，设置相应细的分类
该例中选择的水平轴标签为C1-C12，此步后图形无变化。

5、图形初稿
右键单击图表，点击“设置数据系列格式”
选系列绘制在“次坐标轴上”，显示如下
6、最终出图
这一步需要自己摸索下，先点击最外面的圆圈，然后拉动绿色部分，如下
已拉出一个缺口，继续拉动绿色部分，使得里圈逐渐缩小，每次拉之前都得先点击下最外面的大圈，否则图形会分离
拉到适当大小，将里圈的三个分类移动到一起，注意移动前先单击该小分类，否则会移动别的饼快。

如图所示选择了里圈三个饼块，先单击选择其中一块，调整位置，依次对剩下两个饼块进行操作，最后设置下颜色，使得里圈三个饼块对应的外圈分类颜色区分明显，效果更好。

最终图如下：。

Excel饼图内容比较丰富，可以作成三维的，也可以使用复合饼图表达某一块饼的下属子集组成。

对每一块但是如果饼，都要显示其下属子集的组成，这时，我们需要根据实际数据绘制多层饼图，如两层、三层乃至于更多层的饼图。

绘制多层饼图，需要使用一些特殊的方法。

有时要将饼图和圆环图结合起来。

当然，最基本的是双层饼图，我就从双层饼图谈起。

例：某公司各地区及地区下属部门营业额如下：河已，555,旧*n陈訓它三比I沙其中，地区分类为中间（内层）饼图，各地下属部门为外层数据。

【步骤01】：由于是要绘制双层饼图，因此要先绘制最里面一层饼图，这是非常重要的一点。

选择A2:B5 ,绘制普通饼图，调整大小和字体，如图2所示。

_________________________________________ B【步骤02】：增加外层饼图系列。

选择图表，单击右键，执行【源数据】命令，打开【源数据】对话框，在“系列”选项卡中添加“系列2”，其值为D2:D13。

如图3所示。

单击【确定】按钮，关闭【源数据】对话框。

此时可见图表似乎没有任何变化。

【步骤03】：选择当前图表中可见的系列1，打开【数据系列格式】，如图4。

在【数据系列格式】对话框中，切换到“坐标轴”选项卡，选择“次坐标轴”单选按钮，如图5所示。

单击【确定】按钮，关闭【源数据】对话框。

出现图表如图6所示。

上海.图4图5I 石3H L 323I __________________________ ■ __________________________ ■【步骤04】：选择图表，单击右键，执行【源数据】命令，打开【源数据】对话框，在“系列”选项卡中将“此分类标志选为C2:C13。

如图7所示。

单击【确定】按钮，关闭【源数据】对话框。

此时出现图表如图8所示。

【步骤05】：选择系列1，即目前可见层，然后单击其中某一块饼，比如“天津” ，按住左键不放，向外拖动该饼，将整个系列一起往外拖， 使整个系列的扇区形状一起缩小到合适的大西.555 題1他卢湾，i 賞陌：匚.南开」掘祈2S9苗浦』2零 上餾” 1090書亀426咏仍静紀512小，当你拖到认为合适的时候，松开左键时，就会发现整个饼图会发生变化，如图9所示。
