2019届中考物理专题复习：透镜及其应用及答案

2019 中考物理真题分类汇编透镜及其应用 作图题 凸透镜、凹透镜的 三条特殊光线 等（共 40 题，有答案）1．（ 2019? 滨州）根据图中的入射光线或折射光线，画出相应的折射光线或入射光线。

2019? 朝阳）一个凸透镜的主光轴与水面恰好重合，线作出进入凸透镜的入射光线和从水面出来的折射光线。

S 在平面镜中所成5． F 为凸透镜的焦点。

根据给出的光，请在图中画出点光源的像及光线 SA 的折射光线。

4．（ 2019? 西宁）如图所示，作出光线通过凸透镜和凹透镜的完整光路。

6．（2019? 抚顺）如图所示，有一点光源S 发出的一条光线经平面镜反射后，反射光线经过凸透镜上方的焦点。

请画出：（1）入射光线。

（2）反射光线。

（3 ）经凸透镜折射后的折射光线。

7．（2019? 铁岭）如图所示，SA为水面上方的点光源S 射向水面的一条光线，该光线射到水面的反射光线的方向刚好指向水面上方凹透镜右侧的焦点。

请画出：（1）光线SA 射入水中的折射光线。

（2）经过凹透镜的折射光线。

8．（2019? 本溪）如图甲所示，手持凸透镜观察湖面上的鸟巢S，可以看到鸟巢倒立、缩小的像S1，通过平静的水面又能看到鸟巢的倒影S2．图乙是这一过程的简易光路图， F 是凸透镜的焦点，O 是光心，光线SA与主光轴平行，请画出：（1）光线SA 通过凸透镜后的折射光线和像点S1 的位置。

（2）像点S2 的位置。

9．（2019? 鞍山）如图所示，凸透镜的主光轴与水面重合， F 是透镜的焦点，S是水中的点光源，请画出由S 发出的射向左侧焦点F 并经过凸透镜的光路图。

10．（2019? 日照）平行光经过凸透镜后会聚在主光轴上的一点，这个点叫作凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫作凹透镜的虚焦点。

如图， F 点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点， 请画出图中两条平行于主光轴的光线经过两个透镜的光路图。

2019年中考物理试题专题训练——透镜及其应用一、选择题1.（2019 青岛，2）下列作图，错误的是2.（2019德州，4）下图是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。

下列说法不正确的是（）A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间B．白墙上呈现的是手机画面倒立、放大的实像C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射3.（2019烟台，10）如图所示的是小明同学在做“探究凸透镜成像规律”的实验中的一次实验操作情景，这时烛焰在光屏上成清晰的像。

若将烛焰移动到距离凸透镜15cm处，调节光屏，在光屏上可得到A.倒立缩小的实像B.倒立等大的实像C.倒立放大的实像D.正立放大的虚像4.（2019潍坊，8）小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是（）A．该透镜只能成放大的像B．该透镜可以用作近视眼镜C．该透镜可以用作照相机镜头D．字到透镜的距离小于此透镜的焦距5.（2019成都，B卷2）如图.成都锦江之上.夜色中的安顺廊桥流光溢彩，让游人流连忘返。

下列说法错误的是（）A.小张看到廊桥在水中的倒影，是因为光从水中射人空气，再进人小张的眼睛B.小郑取下近视眼镜,看到廊桥变模糊了,是因为廊桥的像成在了视网膜的前面C.小陈拿出携带的放大镜观看远处的廊桥,看到了廊桥倒立的像,这个像是实像D.小李用手指组成方框“取景”，方框离眼睛越远,“取景”范围越小，是因为光沿直线传播6.（2019河北，7）如图所示，小明将凸透镜（f＝10cm）固定在光具座40cm的位置，探究凸透镜的成像规律。

下列说法正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像D．当光屏上成清晰像时，在贴近凸透镜左侧的位置放一远视镜片，向右移动光屏，光屏上仍能得到清晰的像7.（2019昆明，3）下列说法中正确的是A. 放大镜是凹透镜B. 凸透镜总是成实像C. 凸透镜只能成倒立的像D. 凹透镜对光线有发散作用8.（2019贵港，3）中国高铁、移动支付、共享单车、鲲龙4G600水陆两栖飞机……当今中国，科技进步使生活更精彩。

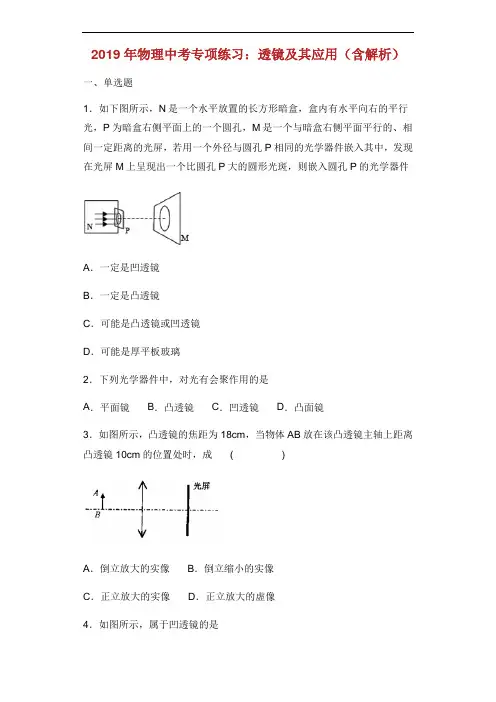

2019年物理中考专项练习：透镜及其应用（含解析）一、单选题1．如下图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的、相间一定距离的光屏，若用一个外径与圆孔P相同的光学器件嵌入其中，发现在光屏M上呈现出一个比圆孔P大的圆形光斑，则嵌入圆孔P的光学器件A．一定是凹透镜B．一定是凸透镜C．可能是凸透镜或凹透镜D．可能是厚平板玻璃2．下列光学器件中，对光有会聚作用的是A．平面镜B．凸透镜C．凹透镜D．凸面镜3．如图所示，凸透镜的焦距为18cm，当物体AB放在该凸透镜主轴上距离凸透镜10cm的位置处时，成( )A．倒立放大的实像B．倒立缩小的实像C．正立放大的实像D．正立放大的虚像4．如图所示，属于凹透镜的是A．B．C．D．5．小华用透镜观察书上的字，看到如图所示情景，以下说法正确的是（）A．图中成的是虚像B．图中成像规律可应用于投影仪C．图中的透镜制成的眼镜可以用于矫正近视眼D．图中透镜远离书本，所成的像变大6．如图,手机扫描二维码,相当于绘二码拍了一张照片,手机摄像头相当于凸透镜,影像传感器相当于光屏,下列说法正确的是A．物体上的二维码是光源B．扫码时二维码要位于摄像头二倍焦距以外C．要使屏幕上二维码的像变小,只需将二维码靠近凸透镜D．影像传感器上成的是正立的实像7．某同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示。

下面给出的生活中常用物品工作时原理与此现象相同的是A．照相机B．投影仪C．放大镜D．近视镜8．如图所示,四幅图均表示光线通过凸透镜前后的传播方向,其中正确的是A．B．C．D．9．如图所示,光线经过某人眼球的光路图,下列说法正确的是A．此人看不清远处物体,是近视眼B．此人看不清近处物体,是近视眼C．此眼睛应佩戴凸透镜加以矫正D．此眼睛应佩戴凹透镜加以矫正10．物体从距凸透镜15cm移到距凸透镜25cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是A．6cmB．10 cmC．14cmD．20 cm11．下列说法正确的是A．从金鱼缸侧面看金鱼时感觉变大了，此时金鱼缸相当于放大镜，看到的是正立放大的实像B．放大镜观察物体时，物体处于凸透镜的焦点以内C．用体温计测量体温前如果忘记甩回读数，则一定不能正确测量出体温D．望远镜物镜成倒立缩小虚像12．下列现象中，属于光的折射现象的是A．小孔成像B．用放大镜看地图C．天鹅在水中形成倒影D．在潜望镜中观察景物13．在凸透镜的二倍焦距以外的地方，沿主光轴方向放一根粗细均匀的棒AB，如下图所示，则形成的像A′B′将A．比实物长，且A′端比B′端细B．比实物长，且B′端比A′端细C．比实物短，且A′端比B′端细D．比实物短，且B′端比A′端细14．我们经常提到的像有：①小孔成像；②平面镜成像；③放大镜成像；④电影银幕上的像；⑤汽车观后镜中的像。

中考物理专题复习训练—透镜及其应用（含解析）1.香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（）A．B．C．D．【答案】B【详解】如图所示的四瓶香水中，B图所示的瓶盖中间厚，两边薄，属于凸透镜，而凸透镜对光线有会聚作用，故又称会聚透镜，所以其最容易在阳光下引发火灾。

故ACD不符合题意，B 符合题意。

故选B。

2.如图，《淮南万毕术》关于冰透镜记载：“削冰令圆，举以向日，以艾承其影，则火生”。

此现象中取火原理应用了（）A．凸透镜对光线的发散作用B．凸透镜对光线的会聚作用C．凹透镜对光线的会聚作用D．凹透镜对光线的发散作用【答案】B【详解】古人将冰磨成一种冰透镜，该透镜中间厚、边缘薄，属于凸透镜，能使太阳光会聚焦点，从而能点燃艾草取火，故B符合题意，ACD不符合题意。

故选B。

3．光通过透镜时会发生光的折射，下面为四束光透过透镜的光路图，其中光路图正确的是（）A．B．C．D．【答案】C【详解】A．过光心的光线经凹透镜折射后传播方向不改变，故A错误；B．平行于主光轴的光线经凸透镜折射后将过焦点，故B错误；C．凸透镜对光线具有会聚作用，折射光线更加靠近主光轴，故C正确；D．平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，故D错误。

故选C。

4.下列光现象中，成实像的是（）A．地上的光影B．墙上的影子C．照相机D．水中的倒影【答案】C【详解】AB．沿直线传播的光被不透明的物体挡住，在后面的光线照不到的地方形成影子，因此地上的光影、墙上的影子不是实像也不是虚像，故AB不符合题意；C．用照相机照相，在底片上得到倒立缩小的实像，故C符合题意；D．水中倒影中的“影”属于平面镜成像，是由于光的反射形成的虚像，故D不符合题意。

故选C。

5.某物理探究小组后自制了投影仪。

试验时，成员安安在投影仪的屏幕上，很清晰地展示了投影内容，可是站在远处的成员徽徽说字太小了，提议将字调大一些。
