西子电梯集团调试报告
- 格式:pdf
- 大小:96.14 KB
- 文档页数:1
电梯调试报告概述本报告旨在对新安装的电梯进行调试,并提供详细的调试结果和建议。
电梯作为现代城市生活的重要交通工具,对于其正常运行与安全性能的保障至关重要。
通过精细的调试工作,我们力求消除所有潜在问题,确保电梯的安全、可靠运行。
一、电梯系统调试1.1 电梯控制系统在对电梯控制系统进行调试过程中,首先进行了各个按键和开关的功能测试。
经过测试,所有按钮和开关均能正常响应。
接下来,对电梯门系统进行了调试,确认了门禁信号的传递以及开关门的准确性。
同时,我们还对紧急制动系统进行了检测,确保在紧急情况下能够及时停车。
1.2 电梯传感器系统电梯传感器系统的调试工作主要涉及到轿厢位置感应器和轿顶安全装置传感器。
通过测试,我们确认了位置感应器的精准度,并确保轿顶安全装置传感器能够及时发现异常情况并进行报警。
1.3 操作面板和指示灯调试为了确保操作面板和指示灯的正常运行,我们对其进行了多次测试。
测试结果显示,所有按键反应敏捷,指示灯亮灭准确,无显示故障。
二、安全性能调试为了确保电梯的运行安全性能达到标准要求,我们进行了以下调试工作。
2.1 载重和速度监测为了确保电梯在承载重量和速度方面符合标准要求,我们进行了实际载重测试和速度监测。
测试结果显示,电梯能够可靠地运行在设定的载重和速度范围内。
2.2 紧急停止系统测试通过对紧急停止系统进行测试,我们验证了其在紧急情况下的响应能力。
测试结果显示,电梯能够迅速停止并保持在安全位置,确保乘客的安全。
2.3 防坠落装置测试为了防止电梯在运行过程中发生坠落事故,我们对防坠落装置进行了测试。
测试结果表明,该装置灵敏可靠,能够确保电梯在任何情况下都能保持安全运行状态。
三、维护保养建议为保障电梯长期运行的安全可靠性,我们提出以下维护保养建议。
3.1 定期巡检和保养建议定期对电梯进行巡检和保养,确保各个部件的正常运行。
特别是电梯轿厢、门系统和传感器等,应经常进行清洁和润滑,以提高其使用寿命。
西子奥的斯电梯Xo-star 1m/s调试资料西子奥的斯电梯Xo-star 1m/s调试资料A.检查线路。
TCI开关进入RSEB板的触点应接常闭。
三只光电皆为E4型,注意DZ电源应反接。
检查进线电压,合上主空开之前,应断开CP3-CP6开关,用万用表测量变压器副线圈各路电压。
无误后将所有开关合上,观查LCBII各指示灯是否正常,包括安全门锁等。
B. 检修试运行。
如电机尚未自学习,可先将钢丝绳脱出,把U的33及34触点和T的43及44触点短接,即可进行自学习。
结束后且安全条件许可则可尝试开慢车。
将机房紧急开关拨检修,轿顶检修拨正常,按上下行按钮,则电梯应能以变频器设定的速度运行,此时服务器UIB,DIB应大写,ERO也大写。
机房慢车成功后,应到轿顶,拨检修,然后机房打正常,尝试轿顶开慢车。
在上述过程中,如PG相序错,应更改F1—05;如方向错,可调换U,V,W任意两相,同时更改F1—05。
C.门调整。
将厅门轿门锁严格回通后,调整开门机,使速度及方向均正常,注意开关门限位接线方法。
对于非变频门机,如XRDS,DMC等,应加两个开关门限位继电器。
D.快车试运行。
检查LCBII及变频器各相关参数,检查井道各行程开关是否有效,将轿顶和机房各接插件插好,把电梯开至底楼平层,打正常,如需进行DCS操作,可用SVT执行该操作。
(一般出厂前已将DCS取消且LCBII参数均已设好,故没有服务器亦能进行调试。
)在机房用SVT开快车,初步调整加减速时间,圆角,增益,积分时间。
在轿内开快车,观查串行信号,舒适感,平层状况。
在机房对变频器做精调。
变频器及LCBII重要参数名称意义设定值说明A1—02 控制方式 3 矢量闭环控制B1—01 给定方式选择 0 数字控制器C1—01 加速时间 1.5 数字越大加速越缓C1---02 减速时间 1.5 依爬行时间和舒适感进行调整C1---07 低频加速时间 2.8C1---08 低频减速时间 5.0 依停层舒适感进行调整C1---11 频率转换 3.5 以爬行速度为准C2---01 加速开始 2.0 越大曲线越缓C2---02 加速结束 1.5 同上C2---03 减速开始 1.0 同上C2---04 减速结束 1.0 同上C5---01 高频增益 20 越大响应越快,过大会造成抖动C5---02 高频积分时间 0.5 越小响应越快C5---03 低频增益 40C5---04 低频积分时间 0.5C5---07 转换频率 5.8D1—02 额定速度 47D1---03 爬行速度 3.5 依平层精度进行调整D1---09 检修速度 8F1---01 编码器分辨度 1024F1---05 PG相位定义 0 如PG相序错可变为1H1---03 端子5的功能选择 3 多段速度1H1---04 端子6的功能选择 4 多段速度2H1---05 端子7的功能选择 6 点动频率功能选择H1---06 端子8的功能选择 9 BASEBLOCK功能选择,自学习时可改为7,学完后恢复为9L3---04 失速防止功能选择 0 设为1会单方向冲层。

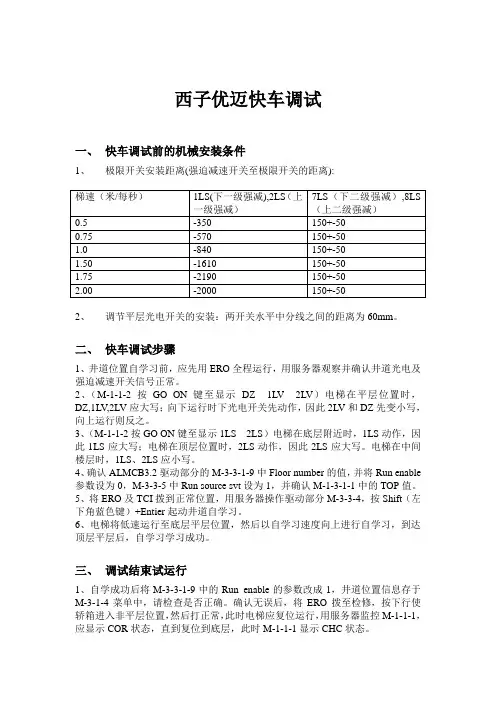

西子优迈快车调试一、快车调试前的机械安装条件1、极限开关安装距离(强迫减速开关至极限开关的距离):2、调节平层光电开关的安装:两开关水平中分线之间的距离为60mm。
二、快车调试步骤1、井道位置自学习前,应先用ERO全程运行,用服务器观察并确认井道光电及强迫减速开关信号正常。
2、(M-1-1-2按GO ON键至显示DZ 1LV 2LV)电梯在平层位置时,DZ,1LV,2LV应大写;向下运行时下光电开关先动作,因此2LV和DZ先变小写,向上运行则反之。
3、(M-1-1-2按GO ON键至显示1LS 2LS)电梯在底层附近时,1LS动作,因此1LS应大写;电梯在顶层位置时,2LS动作,因此2LS应大写。
电梯在中间楼层时,1LS、2LS应小写。
4、确认ALMCB3.2驱动部分的M-3-3-1-9中Floor number的值,并将Run enable 参数设为0,M-3-3-5中Run source svt设为1,并确认M-1-3-1-1中的TOP值。
5、将ERO及TCI拨到正常位置,用服务器操作驱动部分M-3-3-4,按Shift(左下角蓝色键)+Entier起动井道自学习。
6、电梯将低速运行至底层平层位置,然后以自学习速度向上进行自学习,到达顶层平层后,自学习学习成功。
三、调试结束试运行1、自学成功后将M-3-3-1-9中的Run enable的参数改成1,井道位置信息存于M-3-1-4菜单中,请检查是否正确。
确认无误后,将ERO拨至检修,按下行使轿箱进入非平层位置,然后打正常,此时电梯应复位运行,用服务器监控M-1-1-1,应显示COR状态,直到复位到底层,此时M-1-1-1显示CHC状态。
2、依次按M-1-1-1,然后输入所要呼的楼层数字,按确认键(shift+enter)。
3、用服务监控M-3-1-1中Car speed,全程运行电梯,监控电梯是否以合同速度运行.四、平层调节1、向下逐层运行,记录每层平层误差,根据误差的平均值修正M-3-3-1-0中的DOWN LEVEL值(如果冲过去就减小该值,反之增大)。
西子奥的斯电梯调试规范电梯调试规范西子奥的斯电梯调试规范目录1.电梯调试的原则2.电梯调试的人身安全保护工作3.电梯设备的安全保护工作4.电梯调试的基本流程5.电梯舒适感的调试6.调试过程中的故障处理7.经验分享和交流西子奥的斯电梯调试规范电梯调试的原则第一:调试过程中必须确保自身安全和他人的安全;第二:调试过程中必须确保电气设备和机械设备的安全;第三:调试应该使电梯的各种功能正常有效,并确保其运行可靠性;第四:调试应该使电梯运行兼顾效率和舒适性西子奥的斯电梯调试规范电梯调试的人身安全保护工作现场的调试工作必须始终遵守OTIS 的全球工地安全标准(WWJSSS )A.正确使用公司提供的各种劳防用品,以防护工作岗位上的各种危险情况B.注意用电安全(如摘掉身上所有导电的首饰和钥匙等等)C.井道内禁止立体交叉作业,完成后必须确认所有的人员已离开,所有的工具都已清理西子奥的斯电梯调试规范电梯调试过程中的人身安全保护工作D.谨慎使用短接线,并口头通知其他工作人员有关短接及短接的地方。
现场临时的短接线用后必须全部清除E.现场必须有一个清晰的交流方式。
对于有多员工的工地必须建立充分的交流,以保证正在相关区域开展工作的员工知道其他员工正在哪里、干什么。
西子奥的斯电梯调试规范电梯设备的安全保护工作A.提醒电焊操作人员地线的接法,应尽量接近被焊金属体,否则可能会导致电气元件的损坏;B.当手接触PC 板时,务必使用静电防护装置,以避免人体静电对微电子器件的破坏;C.逐步送电的原则。
控制柜所有空开断开,测量进线电压,并据此调整变压器档位。
每个空开送电前都必须确认其电压是否正常;西子奥的斯电梯调试规范电梯设备的安全保护工作D.动慢车前建议将一些与慢车运行无关的插件拔掉,如厅外显示、召唤、光电等;E.串行通讯板送电前应该严格检查其插件电压,确认无误后方可插上。
屏蔽线不得与通讯线中任一根相连;F.通讯线和光电电源严禁挪做他用。

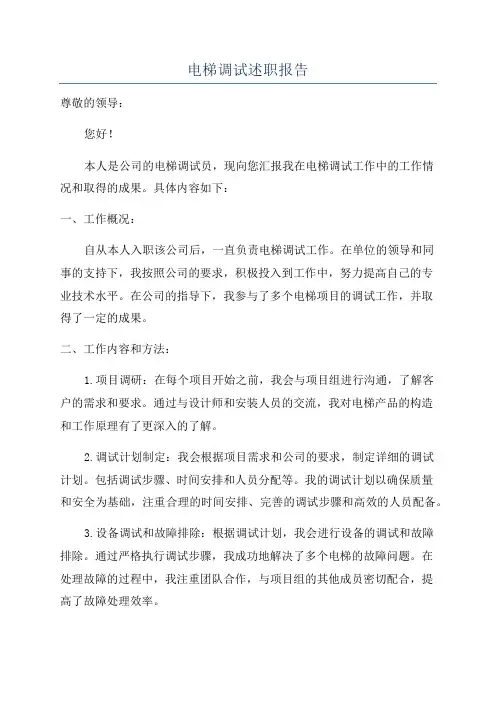

电梯调试述职报告尊敬的领导:您好!本人是公司的电梯调试员,现向您汇报我在电梯调试工作中的工作情况和取得的成果。
具体内容如下:一、工作概况:自从本人入职该公司后,一直负责电梯调试工作。
在单位的领导和同事的支持下,我按照公司的要求,积极投入到工作中,努力提高自己的专业技术水平。
在公司的指导下,我参与了多个电梯项目的调试工作,并取得了一定的成果。
二、工作内容和方法:1.项目调研:在每个项目开始之前,我会与项目组进行沟通,了解客户的需求和要求。
通过与设计师和安装人员的交流,我对电梯产品的构造和工作原理有了更深入的了解。
2.调试计划制定:我会根据项目需求和公司的要求,制定详细的调试计划。
包括调试步骤、时间安排和人员分配等。
我的调试计划以确保质量和安全为基础,注重合理的时间安排、完善的调试步骤和高效的人员配备。
3.设备调试和故障排除:根据调试计划,我会进行设备的调试和故障排除。
通过严格执行调试步骤,我成功地解决了多个电梯的故障问题。
在处理故障的过程中,我注重团队合作,与项目组的其他成员密切配合,提高了故障处理效率。
4.数据收集和分析:在调试过程中,我会收集和记录设备的运行数据,并通过数据分析来改进和优化设备的运行效果。
通过对数据的分析,我能够及时发现问题和潜在隐患,并提出有效的解决方案。
三、取得的成果和收获:在电梯调试的过程中,我取得了一些成绩和收获,主要表现在以下几个方面:1.专业技能提高:通过多个项目的调试实践,我对电梯的构造和工作原理有了更深入的了解。
在处理各种故障时,我能够迅速定位问题,并提出解决方案。
在不断的学习和实践中,我的调试技术有了明显的提高。
2.团队合作能力增强:电梯调试工作需要与项目组的其他成员紧密配合。
通过团队合作,我学会了倾听和沟通,也学会了帮助和支持他人。
团队合作不仅提高了工作效率,也增强了我与同事之间的友谊。
3.安全意识和责任心提升:电梯作为一种特殊的设备,其安全性十分重要。
我通过电梯调试工作,加强了对电梯安全相关法规的理解和遵守。
一、报告背景我国电梯行业近年来发展迅速,电梯已成为人们日常生活中不可或缺的交通工具。
为了提高电梯的安全性能和运行效率,电梯调试工作显得尤为重要。
经过一段时间的学习和实践,我已具备了电梯调试的基本技能,现向领导汇报电梯调试转正情况。
二、学习与实践1. 学习阶段在电梯调试学习阶段,我认真学习了电梯行业的相关法律法规、电梯结构原理、电梯电气控制系统、电梯安装与调试等方面的知识。
通过阅读教材、参加培训课程和请教同事,我对电梯调试有了初步的认识。
2. 实践阶段在实践阶段,我跟随经验丰富的调试师傅,参与了多部电梯的安装与调试工作。
在师傅的指导下,我掌握了以下技能:(1)熟悉电梯设备各部件的功能和性能,了解电梯的安装工艺和调试流程;(2)掌握电梯电气控制系统的原理和调试方法,能够排除电气故障;(3)熟悉电梯液压系统、制动系统、门机系统等部件的调试方法;(4)具备电梯安全保护装置的调试能力,如限速器、安全钳、缓冲器等;(5)熟练使用调试工具,如万用表、示波器、测力计等。
三、工作成果1. 电梯安装与调试在参与电梯安装与调试工作中,我严格按照规范要求进行操作,确保电梯安装质量。
在调试过程中,我能够及时发现并解决设备故障,提高了电梯的运行效率。
2. 技能提升通过实际操作,我的电梯调试技能得到了显著提升。
在遇到复杂问题时,我能够迅速找到解决方案,确保电梯安全运行。
3. 团队协作在电梯调试工作中,我注重与团队成员的沟通与协作,共同完成工作任务。
在遇到困难时,我能够主动寻求帮助,为团队贡献自己的力量。
四、转正申请根据我在电梯调试岗位上的表现和所学技能,我认为自己已具备独立承担电梯调试工作的能力。
现申请转正,希望领导予以批准。
五、总结通过在电梯调试岗位上的学习和实践,我已掌握了电梯调试的基本技能,为我国电梯行业的发展贡献自己的力量。
在今后的工作中,我将继续努力,不断提高自己的业务水平,为电梯安全运行保驾护航。

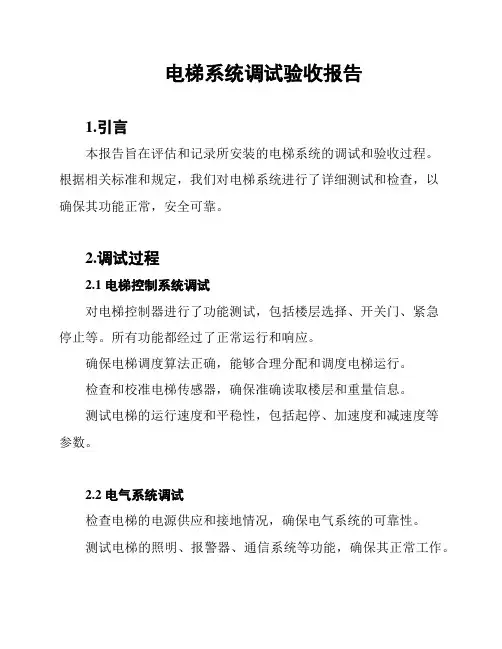

电梯系统调试验收报告1.引言本报告旨在评估和记录所安装的电梯系统的调试和验收过程。
根据相关标准和规定,我们对电梯系统进行了详细测试和检查,以确保其功能正常,安全可靠。
2.调试过程2.1 电梯控制系统调试对电梯控制器进行了功能测试,包括楼层选择、开关门、紧急停止等。
所有功能都经过了正常运行和响应。
确保电梯调度算法正确,能够合理分配和调度电梯运行。
检查和校准电梯传感器,确保准确读取楼层和重量信息。
测试电梯的运行速度和平稳性,包括起停、加速度和减速度等参数。
2.2 电气系统调试检查电梯的电源供应和接地情况,确保电气系统的可靠性。
测试电梯的照明、报警器、通信系统等功能,确保其正常工作。
检查电梯故障监测和报警系统,包括门锁故障、电源故障等情况。
2.3 机械系统调试检查和测试电梯的轿厢、门、导轨、钢丝绳等机械部件的安装和运行情况。
确保电梯门的开关动作正常,门的闭合与开启速度在正常范围内。
检查电梯的紧急救援设备,包括手动驱动装置和电话通信系统。
3.验收结果经过全面的调试和测试,本次电梯系统验收结果如下:电梯控制系统功能完好,能够准确响应各种指令和信号。
电气系统运行稳定,各项功能正常。
机械系统安装牢固,各部件正常运行。
电梯紧急救援设备可靠,确保乘客安全。
4.结论根据对电梯系统的全面检查和测试,我们确认该电梯系统符合相关标准和规定,并能够提供安全可靠的运行。
建议在正式投入使用前进行最后的安全检查和运行试验,确保用户的财产和人身安全。
附注:本报告的内容是基于实际调试和验收过程的记录,确保准确性和真实性。
如有其他问题或需要进一步信息,请随时联系我们。
填表说明
工地名称合同号
调试时间控制柜型号电梯额定速度层/站/门电梯额定载重电机额定电压电机额定电流
电机功率曳引轮直径变频器型号/功率
齿轮箱减速比
限速器夹钳动作速度
安全窗开关轿顶急停开关轿顶防护栏开关空载最大误差MM 限速器开关上极限开关下极限开关半载最大误差MM 对重缓冲器开关涨紧轮开关底坑急停开关满载最大误差
MM
轿门门锁开关变压器保险丝夹绳器井道安全门开关安全钳开关轿厢缓冲器开关
主回路MΩ厅门门锁开关
对重防护栏
二次回路
MΩ
动力电源操纵箱电动机,编码器软管厅门,光幕轿厢
限速器
电气开关
控制柜
西子电梯集团服务中心
电梯调试报告
接地线检查
1、检查项目中正常用“√”不正常用“×”,不适用用“-”表示
2、检验项目请填写实际读取或测得的数值
3、如实填写
绝缘检验
平层精度检验
安全检查
进线电压V 相数相线数 线频率Hz 变压器进线电压V
变压器输出(AC24V)V 变压器输出(AC220V)
V
变压器输出(AC110V)
V
变压器输出(DC110V)
V
变压器输出(DC28V)
V
消防迫降功能超载显示,蜂鸣提前开门功能司机服务功能防捣乱再平层功能并联/群控功能上、下交通高峰服务轿厢到站钟五方对讲语音报站轿顶优先独立服务功能光幕/安全触板紧急消防员服务自动返基照明及风扇控制厅外到站钟小区监控系统锁梯功能
上行超速保护
断错相保护限速器动作复位(无机房)
轿厢错误指令取消松闸放人
停电应急疏散装置
数字式大厅/轿内显示
刷卡功能
空载上
空载下
平衡上
平衡下
满载上
满载下
电气回路更改记录:
调试员签字:安装班长签字:客户签字:调试主管签字:
备注(遗留项目及其他):
轿厢负载( Kg )
运行(A)
平衡系数 ___% 合成对重铁重量 ___KG 合成对重铁数量 ___ 块 对重铁块重量 ___KG 对重铁块数量 ___ 块 是否有轿厢轿厢大理:Y __N___运行(A)功能检查
平衡系数
供电电压检验。
