乘客电梯安装调试记录表格

资料电梯安装过程质量记录使用单位：山西和兴源物业管理有限公司（郡宇.万象城）电梯编号: 11502384 电梯型号: 乘客电梯工程名称: 乘客电梯安装安装单位: 山西捷源机电工程有限公司安装日期: 2015.7.22山西捷源机电工程有限公司一、电梯施工前土建工程检查记录序号检测内容自检结果监检结果1 机房（机器设备间）的结构应能承受预定的载荷和力符合合格2 机房（机器设备间）的平面及高度等尺寸应能满足电梯安装后作业人员安全操作空间的要求符合合格3 井道壁应有足够的机械强度，能够满足电梯各种运行工况下的受力要求符合合格4 钢井架结构的井道应有承载能力的验收证明符合合格5 井道平面尺寸应能保证轿厢、对重及导轨等安装后，相应的安全间距满足要求符合合格6 井道顶部结构及顶层高度应能保证电梯安装后，其顶部空间符合要求符合合格7 井道圈梁及预埋件等应满足导轨和层门等安装工艺的要求符合合格8 电梯实际提升高度以及各层门、井道安全门及检修门的井道开口应与参数及图纸相符并满足相关要求符合合格9 ①底坑地面的强度应能满足GB7588-2003的5.3.2条款规定的各种受力条件要求。

②如果轿厢与对重（或平衡重）之下确有人能够到达的空间，其设计受力强度还应不小于5000N/m2符合合格10 3.2底坑深度应能保证电梯安装后，其底坑空间符合要求符合合格自检结论：合格自检人员：张红兵2015年08月05日监检结论：合格监检人员：王文青2015年08月05日二、设备开箱状况记录包装箱数量包装箱外观情况完好及箱号1#~7# 零部件质量状况完整缺损零部件名无称、规格、数量处理办法/备注/建设（监理）单位开箱人员(签字)日期:2015.8.20 安装单位开箱人员(签字)日期:2015.8.20三、电梯隐蔽工程记录搁机梁埋入图及尺寸导轨支架埋设图及尺寸见图纸见图纸曳引钢丝绳头及锥套间浇注巴氏合金的工艺和强度应符合安装说明书要求符合地坎埋设应符合安装说明书要求符合自检结论：合格自检人员：张红兵2015年08月20日监检结论：合格监检人员：王文青2015年08月20日四、导轨安装记录序号检测内容自检结果监检结果1导轨安装位置必须符合土建布置要求符合合格2导轨支架安装间距:上、下两端距井道顶或井道底≤500MM，中间间距≤2000MM。

电梯调试及功能记录表一、用户名称：二、控制方式（电梯型号）：三、四、电动机的铭牌数据：五、引机的铭牌数据：六、电柜测试记录：七、八、n= mm/每个脉冲。

九、电梯功能测试：1、断、错相继电器工作是否正常：是否2、绝缘电阻是否正常：（动力回路≥0.5MΩ，信号回路≥0.25MΩ）是否3、上、下限位开关是否工作正常：是否4、上、下极限开关是否工作正常：是否5、是否轿顶检修最优先，控制屏紧急电动其次：是否6、制动器线圈维持电压： V。

7、安全继电器JY是/否工作正常：是否8、轿门锁继电器JMS、厅门锁继电器JMS1是/否工作正常：是否是否9、强迫换速开关是/否工作正常：是否10、专用功能或满载直驶功能是/否正常：是否11、超载时电梯是/否不能关门起动并且蜂鸣器鸣响：是否12、有司机状态下，在控制柜内接线端子上模拟厅外召唤信号蜂鸣器是/否发声：是否，按关门按钮是/否只能点动关门：是否13、消防功能是否工作正常：是否14、如有，在控制柜内接线柱端子上分别模拟轿内指令，厅外召唤信号，监控操作器是/否与电气原理图相符：是否15、有贯通门轿厢电梯，在无层门的层站时相应的轿门是/否不得开启：是否16、本层厅外开门功能是/否工作正常：是否17、顺向截车功能是/否正常工作：是否18、最远反向功能是/否正常工作：是否19、安全触板及光幕工作是/否正常：是否20、到站钟是/否工作正常：是否21、误登记信号消除功能是/否工作正常：是否23、在无司机状态下，在没有内指令及外召唤下延时3分钟自动返基站功能是/否工作正常：是否24、在无司机状态下照明及风扇延时10分钟后自动控制功能是/否工作正常：是否25、电梯并联功能是/否工作正常：是否无26、停电应急装置工作是/否正常：是否无27、抱闸及MC1在接触器没复位是/否能运行：是否安装班长：调试人：日期：日期：。

电梯安装检验批质量验收记录表
背景
电梯安装是一个重要的工程环节，为了确保安装质量，需要进行全面的质量验收。

本文档记录了电梯安装检验批的质量验收过程和结果。

项目信息
- 项目名称：
- 项目地点：
- 项目负责人：
- 电梯型号：
- 制造商：
检验内容
检验结论
- 本次电梯安装检验批的质量验收结果合格。

- 检验人员认为，电梯安装符合国家相关标准要求，能够正常、安全地运行。

验收人员
- 验收单位：
- 验收日期：
备注
- 可以在此处记录任何其他需要说明的事项。

以上是电梯安装检验批质量验收记录表，供参考使用。

根据实际情况，可以进行适当的调整和修改。

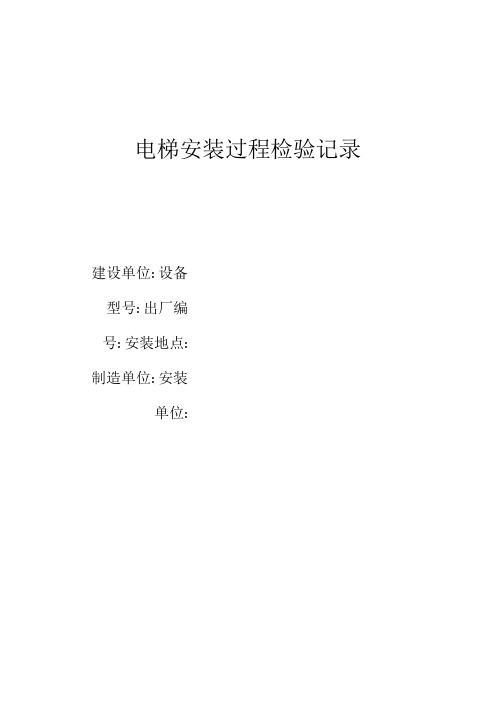

电梯安装过程检验记录建设单位: 设备型号: 出厂编号: 安装地点:制造单位: 安装单位:1.电梯设备开箱检验记录编号：2.电梯安装设备进场验收检验批质量验收记录GB50310-2002IOOIOIOI ________GB50310-2002IOOIOIOI ________4.电梯承重梁、起重吊环埋设隐蔽工程检査记录编号：5.电力驱动电梯整机安装检査记录（一）编号：6.电力驱动电梯整机安装检查记录（二）编号：7.反馈通知单检验编号：委托编号:______________________________________________________________ 工程，经本公司对其建筑给排水及采暖工程分部各种承压系统的水压试验；建筑电气工程分部的齐种低压母线、电线和电缆的绝缘电阻、接地装置的接地电阻进行现场检测，其检测结果与《建筑给排水及采暧工程施工质量验收规范》(GB50242-2002)、《建筑电气工程施工质量验收规范》(GB50303-2002)及《自动喷水火火系统施工及验收规范》(GB50261- 2005)相符,特反馈。

备注:检验单位：年月曰本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份&设备单机试运转记录附：调试测试表本表由施工单位填写•建设单位、施工单位、城建档案馆各保存一份10.电梯主要功能检查试验记录表IL电梯电气安全装置检查试验记录12.电梯整机功能检验记录编号：13.电梯层门安全装置检査试验记录表14•电梯负荷运行试验记录表15∙轿厢平层准确度测量记录表16•电梯负荷运行试验曲线图本表由施工单位填写•建设单位、施工单位、城建档案馆各保存一份17.电梯噪声测试记录表编号:18.系统控制功能及故障报警功能运行监测记录表编号：19.电梯安装驱动主机检验批质量验收记录GB50310—2002IOOIO301GB50310—20021001040121.电梯安装门系统检验批质量验收记录GB50310—2002IoOIO501GB50310—200223.电梯安装安全部件检验批质量验收记录GB50310—20021001050124.电梯安装悬挂装置、随行电缆.补偿装置检验批质量验收记录GB50310—2002IoOIO501GB50310—2002IOOlIOOl26.电梯安装整机安装检验批质量验收记录GB50310—200227.电梯安装悬挂装置、随行电缆检验批质量验收记录GB50310—200210020901。

电梯安装过程质量检测记录表订货单位：合同号：梯号：地址：安装位置：安装班组：安装日期：竣工日期:云南鑫携奥电梯销售有限公司电梯主要参数班组自检: 日期：检验：日期：规范要求：1，每根导轨至少有2各支架；2，间距≤2500mm；3，支架的水平高度≤1.5％；检测示意图1.中心偏移±a≤2mm 备注：2.横向平行尺寸±b≤5mm a、b、c、d代表班组自检3.垂直平行尺寸c=（c1-c2）≤2mm 监理要求：分别检测三档，如有一档不合侧向平行尺寸±d=（d1-d2）≤2mm 格即判为不合格，并要求整改序号左右A B C D A B C D1 2 3 4 5 6 7 8 9101112131415161718192021222324252627 28班组自检：日期：检验：日期规范要求：1，每根导轨至少有2各支架；2，间距≤2500mm；3，支架的水平度≤1.5％检测示意图备注：班组自验填写位置A、B、C数据监理要求：分别检测三档，如有一档序号左右A B c A B C1 2 3 4 5 6 7 8 91011121314151617181920212223242526272829303132班组自检：日期：检验：日期：班组自检：日期：检验：日期班组自检：日期：检验：日期班组自检：日期：检验：日期精品文档班组自检：日期：检验：日期班组自检：日期：检验：日期曳引机安装过程记录班组自检：日期：检验：日期电梯试运行(3000)次无故障记录。

电梯-安装过程记录-标准版LT
16
．
17
．
18
．
19
．
20
．
21
．
顶层高：mm
机房高：mm
井道垂直度：mm
底坑深度：mm
电梯安装过程记录
3土建实测记录（单位：mm）日期：
记录人参加人员安装监督
层高门洞高门洞宽LR 左墙宽
B
左墙厚
右墙宽
A
右墙厚左井道深右井道深
井道宽
WW
22
顶层高：mm
机房高：mm
井道垂直度：mm
底坑深度：mm
电梯安装过程记录
5．电梯安装施工过程记录日期
5．1脚手架检查
根据安装说明书中的“脚手架搭制方法”检查脚手架的搭制。

检查内容：
□图纸□图纸
□固定强度□固定强度
□防护□防护
□第一次检查日期：□第二次检查日期：
□确认人：□确认人：
整改项目：
责任人：
日期：
完成情况：
安装监督：
日期：
电梯安装过程记录
5．2样板架与样板线的检查
根据安装说明书中的“样板架搭制方法”检查样板架的搭制。

检查内容：
基准尺寸AA’＝BB’mm 导轨线样板线与导轨端面间距mm
井道尺寸门宽
AB
m
m
导轨线线距
CD mm
EF mm
HJ(mm) HI(mm) HG(mm
)
IK(mm)
样板线与井道CC’DD’EE’FF’aa’bb’AA’BB’备注实上样板。
