传感器常见应用案例传感器是现代科技和工程中不可或缺的重要组成部分。
它们能够收集环境、物体或系统的信息，并将其转化为可量化和可解读的数据。
传感器的应用范围广泛，涵盖了许多领域，包括工业、医疗、农业、交通和环境监测等。
本文将介绍一些传感器的常见应用案例，以展示它们在不同领域中的作用和重要性。
1. 工业自动化在工业过程控制和自动化领域中，传感器起着至关重要的作用。
在生产线上使用光电传感器可以检测物体的存在和位置，从而实现自动装配和定位。
压力传感器可以监测液体或气体的压力，以确保系统的正常运行。
温度传感器可以监测设备的温度，及时发现异常并预防设备故障。
这些传感器帮助提高生产效率、确保产品质量，并降低能源消耗和生产成本。
2. 医疗监测在医疗领域，传感器的应用可以帮助医生监测患者的生理参数，提供实时的健康状况反馈。
心率传感器可以记录心脏的跳动频率和节奏，帮助诊断心脏病和监测心脏健康。
血压传感器可以测量患者的血压水平，及时预防心血管疾病。
血糖传感器可以监测糖尿病患者的血糖水平，帮助调节饮食和用药。
这些传感器的应用有助于提高患者的医疗保健水平，减少并发症的发生，并改善生活质量。
3. 农业与环境监测传感器在农业和环境监测中的应用，有助于提高农作物的生产效率和环境资源的管理。
土壤湿度传感器可以监测土壤的湿度，帮助农民合理灌溉，减少浪费。
光照传感器可以检测光照强度，用于控制温室的灯光和窗户的开闭，以提供最佳的生长环境。
空气质量传感器可以监测空气中的污染物浓度，帮助监测和改善环境状况。
这些传感器的应用有助于提高农作物产量，减少资源浪费，保护环境健康。
4. 交通与安全传感器在交通和安全领域中的应用也越来越重要。
车辆传感器和交通监测传感器可以监测道路上的车流量和交通状况，帮助调节信号灯和交通流量，提高道路通行效率。
速度传感器和加速度传感器可以监测车辆的速度和加速度，用于车辆稳定控制和安全驾驶。
安全气囊传感器可以检测车辆碰撞的强度和方向，及时触发安全气囊，保护乘车人员的安全。

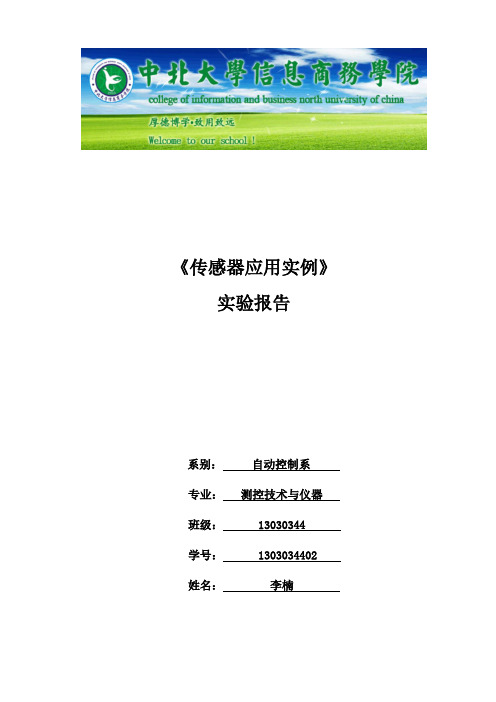

《传感器应用实例》实验报告系别：自动控制系专业：测控技术与仪器班级： 13030344 学号： 1303034402 姓名：李楠实验报告实验 一 实验名称： 传感器微弱信号差分放大电路仿真实 姓名： 李楠 实验组别： 实验日期： 年 月 日 成绩：一、实验目的了解传感器输出一般微弱信号差分放大方法。
二、实验设备利用Multisim10软件进行仿真实验。
计算机上安装Multisim10软件。
信号发生器、仪表放大器AD623、二阶压控低通滤波器、示波器 三、实验步骤1.函数发生器输出信号认为是V IN +，设置频率100~500Hz ，峰值1~10mv ，“+”端接入AD623的V IN +，中间端点接地，信号可以选择正弦波、三角波、方波。
2. V IN -设置一个直流信号。
右键，弹出“放置元器件”，在Sources 里选择“Power Sources ”，进而选择“VCC ”，设置V IN -，数mV ，满足V IN -小于V IN +。
3. 设置仪表放大器的基线V Ref ,类似步骤2；4.仪表放大器AD623的1管脚和8管脚之间接反馈电阻（R G ），2管脚接地直流V IN -，3管脚接信号发生器的“+”端V IN +，4管脚接-5V 电源，5管脚接地，7管脚接5V 电源。
5.电路接入示波器，用以观察信号发生器输出的微弱信号A 和经过调理电路后的输出信号B ，验证仪表放大器-o IN IN Ref G100K V V V V R =⋅++Ω（1+）（-）正确性。
四、实验结果及分析序号R G（Ω）V IN+V IN-V Ref*计算的V o示波器测得的V o12345实验报告实验二实验名称：滤波电路设计仿真实验姓名：李楠实验组别：实验日期：年月日成绩：一、实验目的1.学习滤波器的设计方法。
2.利用multisim对滤波器性能进行验证。
二、实验设备利用Multisim10软件进行仿真实验。
计算机上安装Multisim10软件、FilterPro滤波器设计软件。
让更多的孩子得到更好的教育传感器及其应用（应用实例）一、目标与策略明确学习目标及主要的学习方法是提高学习效率的首要条件，要做到心中有数！学习目标：●传感器的传感元件是如何将非电学量转化电学量的。
●传感器的应用模式：如何实现信号的放大、转换显示和执行等。
（这些内容限于高中水平只要求了解，不要求理解或掌握）重点难点：●传感器的传感元件是如何将非电学量转化电学量的。
●传感器的应用模式：如如何实现信号的放大、转换显示和执行等。
学习策略：●多观察，多思考，理论联系实际，这样才能使我们的知识成为有用的知识。
二、学习与应用“凡事预则立，不预则废”。
科学地预习才能使我们上课听讲更有目的性和针对知识回顾---复习学习新知识之前，看看你的知识贮备过关了吗？传感器原理是什么？请简单描述：知识要点——预习和课堂学习认真阅读、理解教材，尝试把下列知识要点内容补充完整，带着自己预习的疑惑认真听课学习。
请在虚线部分填写预习内容，在实线部分填写课堂学习内容。
课堂笔记或者其它补充填在右栏。
详细内容请学习网校资源ID：#50941#406622。
知识点一、温度传感器的应用——电饭锅1．感温铁氧体（1）组成：氧化锰、氧化锌和氧化铁粉末。
（2）特点：常温下具有铁磁性，能够被磁体吸引，温度达到约103℃时，失去铁磁性。
（3）居里点：又称居里温度，即指103℃。
2．电饭锅的结构如图所示：3．电饭锅的工作原理开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态，则触点接通，电热板通电加热，水沸腾后，由于锅内水保持100℃不变，故感温磁体仍与永磁体相吸，继续加热，直到饭熟后，水分被大米吸收，锅底温度升高，温度升至居里点103℃时，感温磁体失去______，在弹簧作用下，永磁体被弹开，触点分离，切断电源从而停止加热。
要点诠释：如果用电饭锅烧水，在水沸腾后因为水温保持在100℃，故不能自动断电，只有水烧干后，温度升高到103℃才能自动断电。
《传感器的应用》作业设计方案一、作业目标通过本次作业，使学生能够深入了解传感器的工作原理和应用领域，培养学生的观察力、分析能力和创新思维，提高学生解决实际问题的能力。
二、作业内容（一）理论知识巩固1、要求学生回顾传感器的定义、分类、工作原理等基础知识，通过简答题的形式进行考查，例如：“请简述电阻式传感器的工作原理和应用场景。
”2、让学生比较不同类型传感器的优缺点，如“对比电容式传感器和电感式传感器在测量位移方面的差异。
”（二）实际应用案例分析1、提供一些传感器在工业、医疗、农业等领域的实际应用案例，让学生分析其中所用到的传感器类型、工作原理以及其在该场景中的作用。
例如，在汽车制造中，用于检测发动机转速的传感器是什么类型？它是如何工作的？2、要求学生收集身边常见的传感器应用实例，并进行简单的分析和介绍。
（三）实验设计1、布置一个简单的传感器实验，让学生自己设计实验方案，选择合适的传感器来测量某个物理量，如温度、湿度、光照强度等。
例如，“设计一个实验，使用温度传感器测量不同环境下的温度变化，并记录数据。
”2、要求学生根据实验结果，撰写实验报告，包括实验目的、实验步骤、实验数据处理和分析、实验结论等。
（四）创新应用拓展1、提出一些实际问题，如“如何利用传感器实现智能家居中的自动照明控制？”让学生发挥想象，提出创新性的解决方案。
2、鼓励学生思考传感器在未来可能的新应用领域，并进行简单的展望和分析。
三、作业形式1、书面作业（1）完成理论知识的简答题和案例分析题，要求书写工整、逻辑清晰。
（2）撰写实验报告，包括详细的实验步骤、数据处理和分析过程、结论等。
2、实践作业（1）进行实验操作，记录实验数据，并对实验结果进行分析和总结。
（2）收集身边的传感器应用实例，以图片或视频的形式进行展示，并配以简单的文字说明。
3、小组作业（1）分组讨论创新应用拓展的问题，共同提出解决方案，并制作PPT 进行汇报展示。
（2）小组合作完成一个综合性的传感器应用项目，如制作一个简易的环境监测系统。
《传感器应用实例》考试方式：考查院系：自动控制系专业：测控技术与仪器班级： 13030344 姓名：李楠学号： 13030344022016年6月 10 日一、查阅传感器（电阻式、电容式、磁电式、热电式、光电式，以及其他类型的新型传感器）应用的相关资料，选择一类传感器，综述这类传感器的应用实例，并分析1至2个应用实例（从传感原理、结构、被测量传感及测试实现过程）（不能将网上原文复制粘贴，需要阅读文献并理解，以自己的思路进行总结分析，控制在4至6页） 50分(一)电容式传感器1.基本工作原理[1]电容式传感器是一个具有可变参数的电容器。
多数场合下，电容是由两个金属平行极板组成，并且以空气为介质，如图1所示。
两个平行板组成的电容器的电容量为AC d ε=图1平板电容ε-电容极板间介质的介电常数，0r εεε=；0ε-真空介电常数；r ε-介质材料的相对介电常数；A -两平行极板覆盖的面积；d -两平行极板之间的距离；C –电容量；当被测参数变化使得式中的A,ε或d 发生变化时, 电容量C 也随之变化。
如果保持其中两个参数不变, 而仅改变其中一个参数, 就可把该参数的变化转换为电容量的变化, 通过测量电路就可转换为电量输出。
因此, 电容式传感器可分为变极距型、变面积型和变介质型三种类型。
改变平行极板间距d 的传感器可以测量微米数量级的位移，而变化面积A 的传感器则适用于测量厘米数量级的位移，变介电常数式电容式传感器适用于液面、厚度的测量。
2.应用实例（一）——电容式转速传感器（1） 变面积式电容传感器工作原理[1]如图2所示是常见的变面积式电容传感器的结构示意图。
变面积式电容传感器可分为：线位移式电容传感器如图2（a ）、角位移式电容传感器如图2（b ）、圆柱式线位移电容传感器如图2（c ）（d ）。
测量范围比变间隙式大，可以测量较大范围的现位于和角位移。
图2 （c ）、（d ）中所示1、3为固定电容板，2为可动电容板。
【巩固练习】一、选择题1．下列关于电饭锅的说法中正确的是（）A．电饭锅中的温度传感器其主要元件是氧化铁B．铁氧体在常温下具有铁磁性，温度很高时失去铁磁性C．用电饭锅烧水，水开后能自动断电D．用电饭锅煮饭时，若温控开关自动断电后，它不能自动复位2．关于光传感器的应用，下列说法正确的是（）A．火灾报警器是利用烟雾对光的反射来工作的B．火灾报警器中的光电；极管平时收不到发光二极管LED发出的光，呈现高电阻状态C．机械式鼠标器的传感器是红外发射管D．当鼠标在桌面上移动时，红外接收管接收到的是断续的红外脉冲3．传感器的种类多种多样，其性能也各不相同，空调机在室内温度达到设定的温度后，会自动停止工作，空调机内使用的传感器是（）A．生物传感器B．红外传感器C．温度传感器D．压力传感器4．用遥控器调换电视机频道的过程，实际上是电视机中的传感器把光信号转换为电信号的过程。
下列属于这类传感器的是（）A．红外报警装置B．走廊照明灯的声控开关C．自动洗衣机中的压力传感装置D．电饭锅中控制加热和保温的温控器5．某城市为了节约能源，合理适时地使用路灯，要求夜晚亮、白天熄，利用半导体的某种特性制成自动点亮、熄灭的装置，实现了自动控制。
这是利用半导体的（）A．压敏性B．光敏性C．热敏性D．三种特性都利用了6．如图所示是一火警报警器电路的示意图，其中恐为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而增大。
值班室的显示器为电路中的电流表，电源两极之间接一报警器。
当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（）A．I变大，U变小B．I变小，U变大C．I变小，U变小D．I变大，U变大7．下列关于光传感火灾报警器说法正确的是（）A．发光二极管、光电三极管都是由半导体材料制成的B．光电三极管与光敏电阻一样都是光敏感元件，都是将光信号转换为电信号C．发光二极管发出的是脉冲微光D ．如果把挡板撤去，火灾报警器照样工作8．（2016 莆田校级模拟）某种角速度计，其结构如图所示。
《传感器应用实例》考试方式：考查院系：自动控制系专业：测控技术与仪器班级： 13030344 姓名：**学号： **********2016年6月 10 日一、查阅传感器（电阻式、电容式、磁电式、热电式、光电式，以及其他类型的新型传感器）应用的相关资料，选择一类传感器，综述这类传感器的应用实例，并分析1至2个应用实例（从传感原理、结构、被测量传感及测试实现过程）（不能将网上原文复制粘贴，需要阅读文献并理解，以自己的思路进行总结分析，控制在4至6页） 50分(一)电容式传感器1.基本工作原理[1]电容式传感器是一个具有可变参数的电容器。
多数场合下，电容是由两个金属平行极板组成，并且以空气为介质，如图1所示。
两个平行板组成的电容器的电容量为 A C d ε=图1平板电容ε-电容极板间介质的介电常数，0r εεε=；0ε-真空介电常数；r ε-介质材料的相对介电常数；A -两平行极板覆盖的面积；d -两平行极板之间的距离；C –电容量；当被测参数变化使得式中的A,ε或d 发生变化时, 电容量C 也随之变化。
如果保持其中两个参数不变, 而仅改变其中一个参数, 就可把该参数的变化转换为电容量的变化, 通过测量电路就可转换为电量输出。
因此, 电容式传感器可分为变极距型、变面积型和变介质型三种类型。
改变平行极板间距d 的传感器可以测量微米数量级的位移，而变化面积A 的传感器则适用于测量厘米数量级的位移，变介电常数式电容式传感器适用于液面、厚度的测量。
2.应用实例（一）——电容式转速传感器（1） 变面积式电容传感器工作原理[1]如图2所示是常见的变面积式电容传感器的结构示意图。
变面积式电容传感器可分为：线位移式电容传感器如图2（a ）、角位移式电容传感器如图2（b ）、圆柱式线位移电容传感器如图2（c ）（d ）。
测量范围比变间隙式大，可以测量较大范围的现位于和角位移。
图2 （c ）、（d ）中所示1、3为固定电容板，2为可动电容板。
而该应用实例的工作原理就是线位移式电容传感器的工作原理。
图2表面积式电容传感器结构示意图线位移式电容传感器的工作原理（如图3为线位移式电容传感器工作原理图）：图3线位移式电容传感器工作原理图极板起始覆盖面积为 A = a ³b ，沿活动极板长度方向移动Δa ，则改变了两极板间覆盖的面积，忽略边缘效应，改变后的电容量为'0()b a a b C C a d d εε-∆==-∆式中a ——极板的长度；b ——极板的宽度。
电容的变化量为'0b a C C C a C d aε∆∆=-=∆= 灵敏度为 01c C C K a a∆==∆ 灵敏度系数c K 为常数，可见减小极板长度a 可提高灵敏度，而极板的起始覆盖宽度b 与灵敏度系数c K 无关。
但b 不能太小，必须保证b ＞＞d ，否则边缘处不均匀电场的影响将增大。
（2）电容式转速传感器结构及测量原理电容式转速传感器是一种电参数型数字式转速传感器。
工作时，齿盘随被测轴转动，周期性的改变电容器电极板之间的相对面积，电容量发生周期变化，即传感器利用电容变换原理将被测轴机械转速变换成电容参数量，传感器输出的电容参数信号的频率与被测转速成正比。
图4电容式转速床干起结构原理图3.应用实例（二）——电容式加速度传感器在发动机上的应用（1）电容式加速度传感器工作原理[1]电容式加速度传感器的优点是频率响应范围大，量程范围大，仅受弹性系统设计限制。
其设计的一个困难是如何获得对温度不敏感的阻尼。
由于气体粘度的温度系数比液体要小得多，因此采用空气或其它气体作阻尼是合适的。
如图5所示是空气阻尼的电容加速度计。
图5电容式加速度计1.绝缘体；2.固定电极；3.振动质量（动电极）；4.弹簧片电容式加速度传感器的结构形式一般采用弹簧质量系统。
当质量受加速度作用运动而改变质量块与固定电极之间的间隙进而使电容值变化。
电容式加速度计与其它类型的加速度传感器相比具有灵敏度高、零频响应、环境适应性好等特点，尤其是受温度的影响比较小；但不足之处表现在信号的输入与输出为非线性，量程有限，受电缆的电容影响，以及电容传感器本身是高阻抗信号源，因此电容传感器的输出信号往往需通过后继电路给于改善。
在实际应用中电容式加速度传感器较多地用于低频测量，其通用性不如压电式加速度传感器，且成本也比压电式加速度传感器高得多。
(2)电容式加速度传感器在发动机上的应用原理及构造[2]在发动机EOBD失火诊断模块中，需要借助垂直方向的加速度来判断目前车辆所处的路况。
如果所处路面的竖直方向加速度超过某一幅值，那么在一定概率下，发动机曲轴的转速波动会和失火时候的情况近似，这时候就需要暂时关掉失火诊断功能，以免发动机故障指示灯误报警。
加速度传感器在发动机失火诊断中的应用当车辆在极度不平的路面行驶时，车辆的振动可能会通过传动系传到发动机曲轴，造成曲轴转速信号的变化，引起误判失火。
目前，在国内外中高端车辆中，主要采用ABS的信号来判断坏路面。
而在低端车中（未安装ABS），加速度传感器由于具有判断灵敏等优点而被广泛地应用。
图6差动式电容加速度传感器结构原理图如图6所示为差动式电容加速度传感器结构原理图。
它有2个固定极板Y、Z（与壳体绝缘），中间有一用弹簧片支撑的质量块X，此质量块的2个端面经过磨平抛光后作为可动极板（与壳体电连接）。
当传感器壳体随被测对象在垂直方向上作直线加速运动时，质量块在惯性空间中相对静止，而2个固定电极将相对质量块在垂直方向上产生大小正比于被测加速度的位移。
此位移使两电容的间隙发生变化，一个增加，一个减小，从而使C1、C2产生大小相等，符号相反的增量，此增量正比于被测加速度。
（二）参考文献[1] 孟立凡，蓝金辉．传感器原理与应用（第三版）[M]．北京：电子工业出版社，2015：57-71．[2] 邓裕．电容式加速度传感器在发动机上的应用[J]．《汽车电器》，2009（5）：11-13．二、查阅物联网的相关资料，举例说明传感器在物联网领域的重要性及作用。
30分物联网的概念是在1999年提出的。
物联网的英文名称叫“The Internet of things”，顾名思义，物联网就是“物物相连的互联网”。
这有两层意思：第一，物联网的核心和基础仍然是互联网，是在互联网基础上的延伸和扩展的网络；第二，其用户端延伸和扩展到了任何物品与物品之间，进行信息交换和通讯。
严格而言，物联网的定义是：通过射频识别（RFID）、红外感应器、全球定位系统、激光扫描器等信息传感设备，按约定的协议，把任何物品与互联网连接起来，进行信息交换和通讯，以实现智能化识别、定位、跟踪、监控和管理的一种网络。
物联网的关键环节可以归纳为“感知、传输、处理”。
而传感器是感知环节的重要组成部分，传感器作为感知层信息获取的基础，处于物联网产业链上游，处在物联网金字塔的塔座，是整个物联网产业中需求量最大、最基础的环节。
目前只要谈到传感器，指的几乎都是以电为输出的传感器。
除电信号以外，人们在不断探索和利用新的信号媒介。
可以预料，当人类跨入光子时代，光信号能够更为快速、高效传输与处理时，一大批以光信号为输出的器件和装置将加入到传感器的家族里来。
传感器是生物体感官的工程模拟物；反过来，生物体的感官则可以看作是天然的传感器。
传感器广泛应用于各个学科领域:在基础学科和尖端技术的研究中；在工业自动化与国防领域；在生物工程、医疗卫生、环境保护、安全防范、家用电器等与人们的生活密切相关的方面，传感器的应用层出不穷。
可以肯定地说，未来的社会将是充满传感器的世界。
人们既可以把它看作传统互联网的自然延伸，因为物联网的信息传输基础仍然是互联网；也可以把它看作是一种新型网络，因为其用户端延伸和扩展到了物品与物品之间，这与互联网那种“电脑相连的网络”大不一样。
相比互联网，物联网具有以下诸多特点：首先，终端的多样化。
以前的互联网主要是电脑互连的网络，当然现在能上网的设备越来越多了，除电脑之外，还有手机、PDA（掌上电脑）以及诸如机顶盒之类的东西，但在物联网这里，这些还不够。
人们坐在家里环顾四周，就会发现身边还有很多东西是游离于互联网之外的，像电冰箱、洗衣机、空调等。
人们开发物联网技术，就是希望借助它将我们身边的所有东西都连接起来，小到手表、钥匙以及刚才所说的各种家电，大到汽车、房屋、桥梁、道路，甚至那些有生命的东西（包括人和动植物）都连接进网络。
这种网络的规模和终端的多样性，显然要远大于现在的互联网。
其次，感知的自动化。
物联网在各种物体上植入微型感应芯片，这样，任何物品都可以变得“有感受、有知觉”。
例如，洗衣机可以通过物联网感应器“知晓”衣服对水温和洗涤方式的要求；人们出门时物联网会提示是否忘记带公文包；借助物联网，人们可以了解到自己的小孩一天中去过什么地方、接触过什么人、吃过什么东西等。
物联网的这些神奇能力是互联网所不具备的，它主要是依靠一种名为RFID（射频识别）的技术来实现的。
对许多人来说，RFID可能是一个陌生的词汇，但它并不神秘。
我们坐公交时所用的公交卡刷卡系统、高速公路上的不停车收费系统都采用了RFID技术。
在物联网中，RFID发挥着类似人类社会中语言的作用，借助这种特殊的语言，人和物体、物体和物体之间可以相互感知对方的存在、特点和变化，从而进行“对话”与“交流”。
物联网把新一代IT技术充分运用在各行各业之中，具体地说，就是把感应器嵌入和装备到电网、铁路、桥梁、隧道、公路、建筑、大坝、供水系统、油气管道等各种物体中，然后将“物联网”与现有的互联网整合起来，实现人类社会与物理系统的整合，在这个整合的网络当中，存在能力超级强大的中心计算机群，能够对整合网络内的人员、机器、设备和基础设施实施实时的管理和控制，在此基础上，人类可以以更加精细和动态的方式管理生产和生活，达到“智慧”状态，提高资源利用率和生产力水平，改善人与自然间的关系。
毫无疑问，如果“物联网”时代来临，人们的日常生活将发生翻天覆地的变化。
然而，不谈什么隐私权和辐射问题，单把所有物品都植入识别芯片这一点现在看来还不太现实。
人们正走向“物联网”时代，但这个过程可能需要很长很长的时间。
在老师讲解传感器在物联网领域的应用这一内容里，使我印象最深的是智能家居这一部分，它让我们的生活更加方便快捷。
之后我在2015版《物联网及传感器产业发展白皮书》中了解到了一些传感器在智能家居中的应用：智能家居作为重要的物联网数据入口，硬件厂商和平台厂商正加速布局。
以谷歌Nest 平台应用为例，当传感器应用在自动调温器、门锁、灯具、电视/娱乐系统及安全系统中后，传感器将能识别出人为活动，可实现当我们快到家时自动开门、开灯，并根据我们的喜好对娱乐系统进行好设置。
