实验班物理提高训练十六 实验十四 用双缝干涉测光的波长

A.组装实验仪器时,应将单缝和双缝垂直放置
B.若想增加在目镜中观察到的条纹个数,应将单缝向双缝靠近
C.若将滤光片去掉,则毛玻璃上将呈现黑白相间条纹
D.若将红色滤光片换成绿色滤光片,则毛玻璃上的干涉条纹间距将变窄
解析 组装实验仪器时,单缝与双缝应该相互平行放置,故A错误;若想增加
在目镜中观察到的条纹个数,则条纹的宽度Δx将减小,根据相邻条纹间的距
装置图如图甲所示。
甲
已知单缝与双缝间的距离L1=100 mm,双缝与屏间的距离L2=800 mm,双缝间
距d=0.25 mm。用测量头来测量亮条纹中心间的距离,测量头由分划板、目
镜、手轮等构成,转动手轮,使分划板左右移动,让分划板的中心刻度线对准第
1条亮条纹的中心(如图乙所示),此时手轮的读数如图丙所示,是 2.190 mm,转
单缝S射出,一部分入射到平面镜后反射到光屏上,另一部分直接投射到屏
上,在屏上两光束交叠区域里将出现干涉条纹。单缝S通过平面镜成的像
是S'。
(1)通过洛埃德镜在屏上可以观察到明暗相间的干涉条纹,这和双缝干涉实
验得到的干涉条纹一致。如果S被视为其中的一个“缝”,
另一个“缝”;
S'
相当于
(2)实验中已知单缝S到平面镜的垂直距离h=0.15 mm,单缝到光屏的距离
(3) 用双缝干涉测光的波长时, 用测量头直接测出Δx, 这样可以减小误差。
( ×)
研考点精准突破
考点一
教材原型实验
典题1 (2023北京统考一模)双缝干涉实验装置示意图如图所示,实验时光源发出的
光经滤光片成为单色光,把单缝照亮。单缝相当于一个线光源,它又把双缝照亮。
来自双缝的光在双缝右边的空间发生干涉,则下列说法正确的是( D )

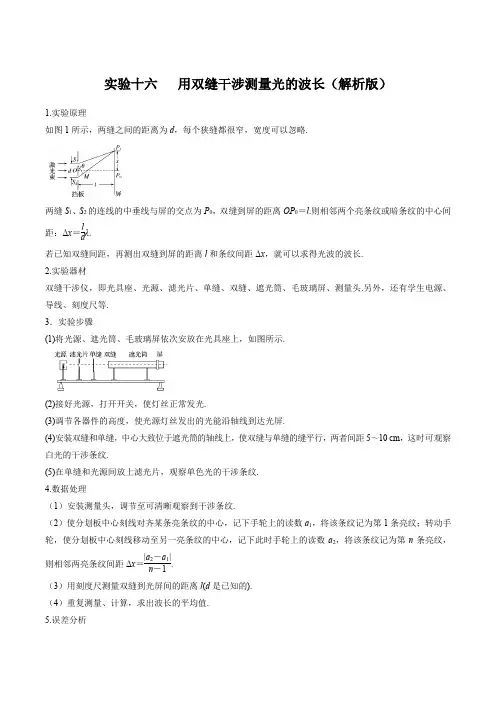

实验十六 用双缝干涉测量光的波长（解析版）1.实验原理如图1所示，两缝之间的距离为d ，每个狭缝都很窄，宽度可以忽略.两缝S 1、S 2的连线的中垂线与屏的交点为P 0，双缝到屏的距离OP 0＝l .则相邻两个亮条纹或暗条纹的中心间距：Δx ＝ldλ.若已知双缝间距，再测出双缝到屏的距离l 和条纹间距Δx ，就可以求得光波的波长. 2.实验器材双缝干涉仪，即光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头.另外，还有学生电源、导线、刻度尺等. 3．实验步骤(1)将光源、遮光筒、毛玻璃屏依次安放在光具座上，如图所示.(2)接好光源，打开开关，使灯丝正常发光.(3)调节各器件的高度，使光源灯丝发出的光能沿轴线到达光屏.(4)安装双缝和单缝，中心大致位于遮光筒的轴线上，使双缝与单缝的缝平行，两者间距5～10 cm ，这时可观察白光的干涉条纹.(5)在单缝和光源间放上滤光片，观察单色光的干涉条纹. 4.数据处理（1）安装测量头，调节至可清晰观察到干涉条纹.（2）使分划板中心刻线对齐某条亮条纹的中心，记下手轮上的读数a 1，将该条纹记为第1条亮纹；转动手轮，使分划板中心刻线移动至另一亮条纹的中心，记下此时手轮上的读数a 2，将该条纹记为第n 条亮纹，则相邻两亮条纹间距Δx ＝|a 2－a 1|n －1.（3）用刻度尺测量双缝到光屏间的距离l (d 是已知的). （4）重复测量、计算，求出波长的平均值. 5.误差分析（1）光波的波长很小，Δx、l的测量对波长λ的影响很大.（2）在测量l时，一般用毫米刻度尺；而测Δx时，用千分尺且采用“累积法”.（3）多次测量求平均值.6.注意事项（1）双缝干涉仪是比较精密的仪器，应轻拿轻放，不要随便拆解遮光筒、测量头等元件.（2）滤光片、单缝、双缝、目镜等如有灰尘，应用擦镜纸轻轻擦去.（3）安装时，注意调节光源、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上，并使单缝、双缝平行且竖直，间距大约5～10cm.（4）调节的基本依据是：照在像屏上的光很弱.主要原因是灯丝与单缝、双缝、测量头与遮光筒不共轴线所致.干涉条纹不清晰的主要原因一般是单缝与双缝不平行.（5）测量头在使用时应使中心刻线对应着亮(暗)条纹的中心.（6）光源灯丝最好为线状灯丝，并与单缝平行靠近.【典例1】(多选)在双缝干涉实验中，用绿色激光照射在双缝上，在缝后的屏幕上显示出干涉图样.若要增大干涉图样中两相邻亮条纹的间距，可选用的方法是()A.改用红色激光B.改用蓝色激光C.减小双缝间距D.将屏幕向远离双缝的位置移动E.将光源向远离双缝的位置移动【答案】ACD【解析】根据干涉图样中两相邻亮条纹的间距Δx＝ldλ可知，要使Δx增大，可以增大波长或增大双缝到屏的距离或缩小双缝间的距离，所以选项A、C、D正确，B、E错误.【针对训练1】在杨氏干涉实验中，若单色光的波长λ＝5.89×10－7m，双缝间的距离d＝1mm，双缝到屏的距离l＝2m，则第1个亮条纹到第11个亮条纹的中心间距为______________.【答案】 1.178×10－2m【解析】由Δx＝ldλ可知Δx＝1.178×10－3m，则第1个亮条纹到第11个亮条纹的中心间距为x＝10Δx＝1.178×10－2m.【典例2】在“用双缝干涉测量光的波长”实验中(实验装置如图)，下列说法错误的是()A.调节光源高度使光束沿遮光筒轴线照在屏中心时，应放上单缝和双缝B.测量某条干涉亮条纹位置时，应使测量头分划板中心刻线与该亮条纹的中心对齐C.为了减小测量误差，可用测量头测出n 条亮条纹间的距离a ，求出相邻两条亮条纹间距Δx ＝an －1D.将滤光片放在单缝与双缝之间不改变实验结果 【答案】 A【解析】 调节光源高度使光束沿遮光筒轴线照在屏中心时，不需放单缝和双缝，故A 错误；测量某条干涉亮条纹位置时，应使测量头分划板中心刻线与该亮条纹的中心对齐，故B 正确；n 条亮条纹之间有n －1个间距，相邻两条亮条纹的间距Δx ＝an －1，故C 正确；根据实验原理知D 正确.【针对训练2】 在“用双缝干涉测量光的波长”实验中，选用红色滤光片和间距为0.20mm 的双缝，双缝与屏的距离为600mm.某同学正确操作后，在目镜中看到如图甲所示的干涉条纹.换成紫色滤光片正确操作后，使测量头分划板刻线与第k 级暗条纹中心对齐，在目镜中观测到的是图乙中的______(填字母)，此时测量头的读数为25.70mm.沿同一方向继续移动测量头使分划板刻线与第k ＋5级暗条纹中心对齐，此时测量头标尺如图丙所示，其读数是_______mm ，紫光的波长等于________nm.【答案】 D 19.40 420【解析】由干涉条纹间距Δx ＝lλd 可知，换上紫色滤光片后，在其他条件不变的情况下，间距变小，干涉条纹变密，分划板应该在正中央，所以为D.游标卡尺读数为19.40mm.平均条纹间距Δx ＝25.70－19.405mm ＝1.26mm ，根据λ＝dlΔx ，解得λ＝420nm.【典例3】 (2015·全国卷Ⅰ)在双缝干涉实验中，分别用红色和绿色的激光照射同一双缝，在双缝后的屏幕上，红光的相邻干涉条纹间距Δx 1与绿光的相邻干涉条纹间距Δx 2相比，Δx 1____Δx 2(填“＞”“＝”或“＜”).若实验中红光的波长为630nm ，双缝与屏幕的距离为1.00m ，测得第1条到第6条亮条纹中心间的距离为10.5mm ，则双缝之间的距离为________mm. 【答案】 ＞ 0.300【解析】双缝干涉条纹间距Δx ＝ld λ，红光波长长，所以红光的双缝干涉条纹间距较大，即Δx 1＞Δx 2.相邻亮条纹间距Δx ＝10.5 mm 5＝2.1 mm ＝2.1×10－3 m ，根据Δx ＝l d λ可得d ＝lλΔx＝0.300 mm.【针对训练3】 (多选)利用如图所示装置研究双缝干涉现象并测量光的波长时，有下面几种说法，其中正确的是( )A.实验装置中的①②③元件分别为滤光片、单缝、双缝B.将滤光片由紫色的换成红色的，干涉条纹间距变宽C.将单缝向双缝移动一小段距离后，干涉条纹间距变宽D.测量过程中，把5个条纹间距数成6个，导致波长测量值偏小E.去掉滤光片后，干涉现象消失 【答案】 ABD【解析】 实验装置中的①②③元件分别为滤光片、单缝、双缝，故A 正确；将滤光片由紫色的换成红色的，波长变长，根据干涉条纹间距公式Δx ＝ld λ知条纹间距变宽，故B 正确；将单缝向双缝移动一小段距离后，条纹间距不变，故C 错误.把5个条纹间距数成6个，则Δx 偏小，根据Δx ＝ld λ，可知波长的测量值偏小，故D 正确；去掉滤光片，将出现彩色的干涉条纹，故E 错误.【典例4】在“用双缝干涉测量光的波长”的实验中，装置如图所示.双缝间的距离d ＝3mm.若测定红光的波长，选用红色的滤光片，实验中测得双缝与屏之间的距离为0.70m ，通过测量头(与螺旋测微器原理相似，手轮转动一周，分划板前进或后退0.500mm)观察第1条亮条纹的位置如图7甲所示，其读数为________mm ；观察第5条亮条纹的位置如图乙所示，其读数为______mm.则可求出红光的波长λ＝________m.【答案】 0 0.640 6.86×10－7【解析】由测量头的数据可知a 1＝0，a 2＝0.640mm ， 所以Δx ＝a 2－a 15－1＝0.6404mm ＝1.60×10－4m ，λ＝d Δx l ＝3×10－3×1.60×10－40.70m≈6.86×10－7m.【针对训练4】某同学用单色光进行双缝干涉实验，在屏上观察到如图甲所示的条纹，仅改变一个实验条件后，观察到的条纹如图乙所示.他改变的实验条件可能是( )A.减小光源到单缝的距离B.减小双缝之间的距离C.减小双缝到光屏之间的距离D.换用频率更高的单色光源 【答案】 B【解析】改变条件后亮条纹之间的间距变大，由公式Δx ＝ld λ可知，要使Δx 增大，可增大双缝到光屏之间的距离l ，C 错；减小双缝之间的距离d ，B 对；换用波长更长，即频率更低的单色光源，D 错；改变光源到单缝的距离不会改变Δx ，A 错.【典例5】(多选)在“用双缝干涉测量光的波长”实验中，若用单色光照射后观察毛玻璃屏上的条纹如图所示，则有( )A.若只适当增大单缝的宽度，则条纹间距将减小B.若只适当增大双缝的间距，则条纹间距将减小C.若只适当增大照射光的频率，则条纹间距将增大D.若只适当增大双缝到光屏的间距，则条纹间距将增大【答案】BD【针对训练5】(多选)利用图中装置研究双缝干涉现象时，下面几种说法正确的是()A.将屏移近双缝，干涉条纹间距变窄B.将滤光片由蓝色的换成红色的，干涉条纹间距变宽C.将单缝向双缝移动一小段距离后，干涉条纹间距变宽D.换一个双缝之间距离较大的双缝，干涉条纹间距变窄【答案】ABD【解析】由条纹间距公式Δx＝ldλ可知，A项中l减小，Δx变小；B项中λ变大，Δx变大；D项中d变大，Δx变小.故A、B、D正确.【典例6】(多选)某同学在做双缝干涉实验时，按装置图安装好实验装置，在光屏上却观察不到干涉图样，这可能是由于()A.光束的中央轴线与遮光筒的轴线不一致，相差较大B.没有安装滤光片C.单缝与双缝不平行D.光源发出的光束太强【答案】AC【解析】安装实验器材时要注意：光束的中央轴线与遮光筒的轴线要重合，光源与光屏正面相对，滤光片、单缝和双缝要在同一高度，中心位置在遮光筒轴线上，单缝与双缝要相互平行，才能使实验成功.当然还要使光源发出的光束不致太暗.综上所述，可知选项A、C正确.【针对训练6】(多选)英国物理学家托马斯·杨巧妙地解决了相干光源问题，第一次在实验室观察到了光的干涉现象.图为实验装置简图，M为竖直线状光源，N和O均为有狭缝的遮光屏，P为像屏.现有四种刻有不同狭缝的遮光屏，实验时正确的选择是()A.N应选用遮光屏1B.N应选用遮光屏3C.O应选用遮光屏2D.O应选用遮光屏4【答案】AC【典例7】(多选)关于“用双缝干涉测量光的波长”实验，正确的说法是()A.实验时应调节各器件共轴，并且单缝和双缝的缝应相互平行B.观察到的白光的干涉图样是：在视野中可以看到彩色的干涉条纹，中央为一条白亮的零级干涉条纹；彩色条纹的排列，以零级亮条纹为中心左右对称，在第一级亮条纹中紫色在最外侧C.看到白光的干涉条纹后，在单缝前面放上红色或绿色滤光片，即可看到红黑相间或绿黑相间的干涉条纹，且红条纹的相邻条纹间距比绿条纹的相邻条纹间距大D.测量时应使测量头的分划板的中心刻线对齐条纹的中心再读数【答案】ACD【针对训练7】某同学在做“双缝干涉测量光的波长”的实验时，第一次分划板中心刻线对齐第2条亮纹的中心时(如图5甲中的A)，游标卡尺的示数如图乙所示，第二次分划板中心刻线对齐第6条亮纹的中心时(如图丙中的B)，游标卡尺的示数如图丁所示.已知双缝间距d＝0.5mm，双缝到屏的距离l＝1m，则：(1)图乙中游标卡尺的示数为________cm.(2)图丁中游标卡尺的示数为________cm.(3)所测光波的波长为________m(保留两位有效数字).【答案】(1)1.250(2)1.775(3)6.6×10－7【解析】(1)游标卡尺的固定刻度读数为1.2cm，游标尺上第10个刻度游标读数为0.05×10mm＝0.50mm ＝0.050cm，所以最终读数为1.2cm＋0.050cm＝1.250cm.(2)游标卡尺的固定刻度读数为1.7 cm，游标尺上第15个刻度游标读数为0.05×15 mm＝0.75 mm＝0.075cm，所以最终读数为：1.7cm＋0.075cm＝1.775cm.(3)Δx ＝1.775cm －1.250cm6－2≈0.131cm根据Δx ＝l dλ得，λ＝6.6×10－7m.【典例8】如图甲是利用双缝干涉测某单色光波长的实验装置，测得双缝屏到毛玻璃屏的距离l 为0.2m 、双缝的距离d 为0.4mm ，图乙是通过该仪器的观测装置看到的毛玻璃屏上的干涉图样，其中1、2、3、4、5…是亮条纹的编号，图丙、图丁是利用该仪器测光的波长时观察到的情景，图丙是测第1号亮条纹的位置，此时观测装置上千分尺的读数为________mm ，图丁是测第4号亮条纹的位置，此时观测装置上千分尺的读数为________mm.根据上面测出的数据可知，相邻两条亮条纹间的距离Δx ＝________mm ，计算波长的数学表达式λ＝________，被测光的波长为________nm.【答案】 0.510 1.485 0.325Δx ·dl650 【解析】 题图丙是测第1号亮条纹的位置，此时千分尺的读数为0.5 mm ＋0.01×1.0 mm ＝0.510mm ； 题图丁是测第4号亮条纹的位置，此时千分尺的读数为1mm ＋0.01×48.5mm ＝1.485mm ； 相邻两条亮条纹间的距离Δx ＝1.485－0.5103mm ＝0.325mm ；根据双缝干涉条纹的间距公式Δx ＝l d λ，得λ＝Δx ·dl ，代入数据得：λ＝0.325×10－3×0.4×10－30.2m ＝6.5×10－7m ＝650nm.【针对训练8】在“用双缝干涉测量光的波长”实验中(1)某同学先将光源靠近遮光筒的双缝端并等高放置，然后在筒的另外一侧观察，发现筒的上壁照得很亮，此时他应将遮光筒的观察端向________(填“上”或“下”)调节.(2)某次测量如图所示，则读数为________mm.(3)几位同学实验时，有的用距离为0.1mm 的双缝，有的用距离为0.2mm 的双缝；同时他们还分别用红、紫两种不同颜色的滤光片遮住光源进行了观察，图8选自他们的观察记录，其中正确反映实验结果的是________.(已知红光波长大于紫光的波长)【答案】(1)上 (2)5.007 (3)BD【解析】 (1)发现筒的上壁照得很亮说明光线向上，即观察端偏下，所以应将观察端向上调节； (2)螺旋测微器的固定刻度为5mm ，可动刻度为0.7×0.01mm ＝0.007mm ，所以最终读数为5mm ＋0.007mm ＝5.007mm ；(3)根据Δx ＝lλd 可知，当红光分别通过距离为0.1mm 和0.2mm 的双缝时，距离越大的条纹间的距离越小，故B 正确；同理，当红光和紫光通过相同距离的双缝时即l 、d 相同情况下，波长越长的条纹间的距离越大，故D 正确.【典例9】在用双缝干涉测量光的波长的实验中，请按照题目要求回答下列问题：(1)如图(a)、(b)两图都是光的条纹形状示意图，其中干涉图样是________.(2)将下表中的光学元件放在图(c)所示的光具座上组装成用双缝干涉测量光的波长的实验装置，并用此装置测量红光的波长.将白光光源C放在光具座最左端，依次放置其他光学元件，由左至右，各学光元件的排列顺序应为________.(填写元件代号)(3)已知该装置中双缝间距d＝0.50mm，双缝到光屏的距离l＝0.50m，在光屏上得到的干涉图样如图(d)所示，分划板在图中A位置时游标卡尺如图(e)所示，则其示数x A＝______mm；在B位置时游标卡尺如图(f)所示，则相邻两条纹间距Δx＝________mm.(4)由以上所测数据，可以得出形成此干涉图样的单色光的波长为________m.(5)若改用频率较高的单色光照射，得到的干涉条纹间距将________(填“变大”“不变”或“变小”).【答案】(1)(a)(2)EDBA(3)111.150.60(4)6.0×10－7(5)变小。

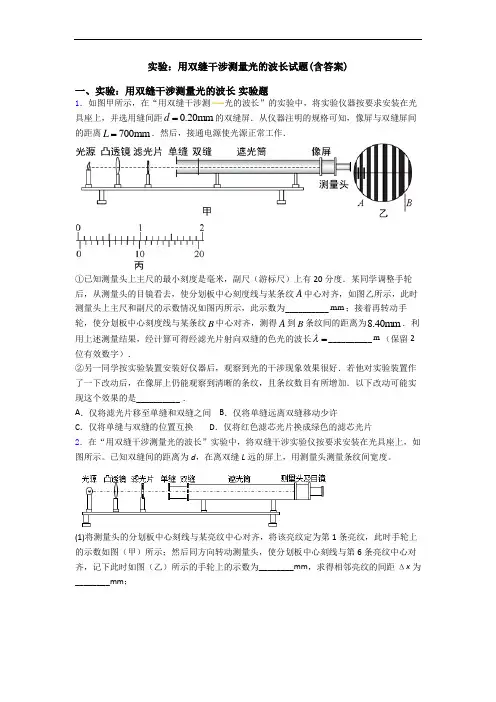

实验：用双缝干涉测量光的波长试题(含答案)一、实验：用双缝干涉测量光的波长实验题1．如图甲所示，在“用双缝干涉测光的波长”的实验中，将实验仪器按要求安装在光d=的双缝屏．从仪器注明的规格可知，像屏与双缝屏间具座上，并选用缝间距0.20mmL=．然后，接通电源使光源正常工作．的距离700mm①已知测量头上主尺的最小刻度是毫米，副尺（游标尺）上有20分度．某同学调整手轮后，从测量头的目镜看去，使分划板中心刻度线与某条纹A中心对齐，如图乙所示，此时测量头上主尺和副尺的示数情况如图丙所示，此示数为__________mm；接着再转动手轮，使分划板中心刻度线与某条纹B中心对齐，测得A到B条纹间的距离为8.40mm．利用上述测量结果，经计算可得经滤光片射向双缝的色光的波长λ=__________m（保留2位有效数字）．②另一同学按实验装置安装好仪器后，观察到光的干涉现象效果很好．若他对实验装置作了一下改动后，在像屏上仍能观察到清晰的条纹，且条纹数目有所增加．以下改动可能实现这个效果的是__________．A．仅将滤光片移至单缝和双缝之间 B．仅将单缝远离双缝移动少许C．仅将单缝与双缝的位置互换 D．仅将红色滤芯光片换成绿色的滤芯光片2．在“用双缝干涉测量光的波长”实验中，将双缝干涉实验仪按要求安装在光具座上，如图所示。

已知双缝间的距离为d，在离双缝L远的屏上，用测量头测量条纹间宽度。

(1)将测量头的分划板中心刻线与某亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数如图（甲）所示；然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，记下此时如图（乙）所示的手轮上的示数为________mm，求得相邻亮纹的间距Δx为________mm；(2)波长的表达式λ＝________（用Δx、L、d表示）；(3)若改用频率较高的单色光照射，得到的干涉条纹间距将________（填“变大”、“不变”或“变小”）；(4)图为上述实验装置示意图。

高效提能1．用如图实ⅩⅣ－8所示的装置来观察光的双缝干涉现象时，以下推断正确的是图实ⅩⅣ－8A．狭缝屏的作用是使入射光到达双缝屏时，双缝就成了两个振动情况总是相同的光源B．若入射光是白光，则像屏上的条纹是黑白相间的干涉条纹C．像屏上某点到双缝的距离差为入射光波长的1.5倍时，该点处一定是亮条纹D．双缝干涉中亮条纹之间的距离相等，暗条纹之间的距离不相等解析分光法获得干涉光源，所以A正确，白光的干涉条纹是彩色的不是黑白相间的，B错，屏上某点到双缝的距离差为波长的1.5倍时，该处应是暗纹．C错．相邻亮纹间距等于相邻暗纹间距，D错．答案 A2．(2014·泰安模拟)在双缝干涉实验中，以白光为光源，在屏幕上观察到了彩色干涉条纹，若在双缝中的一缝前放一红色滤光片(只能透过红光)，另一缝前放一绿色滤光片(只能透过绿光)，这时A．只有红色和绿色的双缝干涉条纹，其他颜色的双缝干涉条纹消失B．红色和绿色的双缝干涉条纹消失，其他颜色的双缝干涉条纹依然存在C．任何颜色的双缝干涉条纹都不存在，但屏上仍有光亮D．屏上无任何光亮解析两缝透过的红光和绿光不是相干光源，不能发生干涉现象，没有干涉条纹，由于有光到光屏，所以仍有光亮．答案 C3．在“用双缝干涉测光的波长”实验中：(1)实验装置采用双缝干涉仪，它由各部分光学元件在光具座上组成，现准备了下列仪器：A光源，B.双缝片，C.单缝片，D.滤光片，E毛玻璃(其中双缝片和光屏连在遮光筒上) 把以上仪器安装在光具座上时，正确的排列顺序是________．(2)关于本实验，下列说法正确的是A．实验时应调节各器件共轴，并且单缝和双缝的缝应相互平行B．观察到的白光的干涉图样是：可以看到彩色的干涉条纹，中央为一条白亮的零级干涉条纹；彩色条纹的排列，以零级亮条纹为中心左右对称，在第一级亮条纹中紫色在最外侧C．看到白光的干涉条纹后，在单缝前面放上红色或绿色滤光片，即可看到红黑相间或绿黑相间的干涉条纹，且红条纹的间距比绿条纹的间距大D．测量时应使测量头的分划板的中心刻线对齐条纹的中心再读数解析(1)双缝干涉仪各组成部分在光具座上的正确顺序为：光源、滤光片、单缝、双缝、光屏，或把它们全部倒过来，因此，答案为ADCBE或EBCDA.(2)实验时应使光源、单缝、双缝的中心位于遮光筒的轴线上，且使单缝与双缝平行，A 正确．白光的干涉图样是彩色条纹，中央为白色亮纹，在第一级亮条纹中红色在最外侧，B错．由Δx＝ldλ得红条纹的间距大于绿条纹间距，C正确．为了减少误差，应使分划板的中心刻线对齐条纹中心再读数，D正确．答案(1)ADCBE或EBCDA(2)ACD4．(2014·湖南八校联考)在“用双缝干涉测量光的波长”实验中，实验装置如图实ⅩⅣ－9所示．图实ⅩⅣ－9(1)以线状白炽灯为光源，对实验装置进行了调节并观察实验现象后，总结出以下几点：A．灯丝和单缝及双缝必须平行放置B．干涉条纹与双缝垂直C．干涉条纹疏密程度与双缝宽度有关D．干涉条纹间距与光的波长有关以上几点中你认为正确的是________．(2)当测量头中的分划板中心刻线对齐某条刻度线时，手轮上的示数如图实ⅩⅣ－10所示，该读数为________mm.图实ⅩⅣ－10(3)如果测量头中的分划板中心刻线与干涉条纹不在同一方向上，如图实ⅩⅣ－10所示．则在这种情况下测量干涉条纹的间距Δx时，测量值________(填“大于”、“小于”或“等于”)实际值．解析(1)为使屏上的干涉条纹清晰，灯丝与单缝和双缝必须平行放置，所得到的干涉条纹与双缝平行；由Δx＝ldλ可知，条纹的疏密程度与双缝间距离、光的波长有关，所以A、C、D选项正确．(2)固定刻度读数为0.5 mm，可动刻度读数为20.2.所以测量结果为0.5 mm＋20.2×0.01 mm＝0.702 mm.(3)测量头中的分划板中心刻线与干涉条纹不在同一方向上，由几何知识可知测量头的读数大于条纹间的实际距离．答案(1)ACD(2)0.702(3)大于5．(10分)利用双缝干涉测定光的波长实验中，双缝间距d＝0.4 mm，双缝到光屏的距离l＝0.5 m，用某种单色光照射双缝得到干涉条纹如图实ⅩⅣ－11所示，分划板在图中A、B位置时游标卡尺读数也如图中所示，则：图实ⅩⅣ－11(1)分划板在图中A、B位置时游标卡尺读数分别为x A＝________ mm，x B＝________mm，相邻两条纹间距Δx＝________mm；(2)波长的表达式λ＝________(用Δx、l、d表示)，该单色光的波长λ＝________m；(3)若改用频率较高的单色光照射，得到的干涉条纹间距将________(填“变大”、“不变”或“变小”)．解析 (1)x A ＝11 mm ＋1×0.1 mm ＝11.1 mmx B ＝15 mm ＋6×0.1 mm ＝15.6 mmΔx ＝x B －x A 6＝15.6－11.16mm ＝0.75 mm (2)由Δx ＝l d λ得λ＝d lΔx 代入数据，得λ＝0.4×10－30.5×0.75×10－3 m ＝6.0×10－7 m (3)由v ＝λf 知频率高的单色光波长小，所以根据Δx ＝l dλ判断出干涉条纹间距将变小． 答案 (1)11.1 15.6 0.75 (2)d lΔx 6.0×10－7 (3)变小 6．(16分)在“用双缝干涉测光的波长”实验中，将双缝干涉实验仪按要求安装在光具座上(如图实ⅩⅣ－12)，并选用缝间距d ＝0.2 mm 的双缝屏．从仪器注明的规格可知，像屏与双缝屏间的距离L ＝700 mm.然后，接通电源使光源正常工作．图实ⅩⅣ－12(1)已知测量头主尺的最小刻度是毫米，副尺上有50分度．某同学调整手轮后，从测量头的目镜看去，第一次映入眼帘的干涉条纹如图实ⅩⅣ－13(a)所示，图实ⅩⅣ－13(a)中的数字是该同学给各暗纹的编号，此时图实ⅩⅣ－13(b)中游标尺上的读数x 1＝1.16 mm ；接着再转动手轮，映入眼帘的干涉条纹如图实ⅩⅣ－13(a)所示，此时图实ⅩⅣ－13(b)中游标尺上的读数x 2＝________ mm ；图实ⅩⅣ－13(2)利用上述测量结果，经计算可得两个相邻明纹(或暗纹)间的距离Δx ＝______________ mm ；这种色光的波长λ＝____________ nm.解析 由题图知，4号条纹移动了6个条纹间距的宽度，则有Δx ＝15.02－1.166mm ＝2.31 mm ；再由Δx ＝L d λ，可求出λ＝0.2×2.31700nm ＝6.6×102 nm. 答案 (1)15.02 (2)2.31 6.6×102。
