沪科版九年级全一册第十四章-了解电路单元检测卷-(含答案解析)

九年级物理上册《第十四章了解电路》单元检测卷及答案(沪科版)一、填空题(每空2分,共40分)1.如图所示,将玻璃板架到两摞书之间,下方放一些小纸屑,用丝绸在玻璃板上反复摩擦,小纸屑就会上下跳跃.这是因为摩擦后的玻璃板带上电荷,能小纸屑,小纸屑与玻璃板接触后,带上(选填“同种”或“异种”)电荷,又互相排斥.2.如图所示为人们所喜爱的电动自行车,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了.车钥匙的作用相当于电路中的,给电动车充电时,蓄电池相当于电路中的,将电能转化为储存起来.3.某品牌榨汁机为了保障安全,设置了双开关——电源开关S1和安全开关S2,当杯体放置在主机上时,S2自动闭合,此时再闭合S1,榨汁机才能启动,则这两个开关是联的.某品牌抽油烟机的主要部件是照明灯和抽气扇(电动机),它们可以独立工作,互不影响,则照明灯和抽气扇是联的.4.有一种节日小彩灯上串联着20只小灯泡,当将其接入电压为220 V的家庭电路时,每只小灯泡都正常发光,若电源插头处的电流为150 mA,那么通过第5只小灯泡的电流是A;每只小灯泡两端的工作电压是V.5.某拆弹专家正在拆除设置在飞机上的定时爆炸装置,如图所示.为使爆炸装置停止工作,应剪断导线(选填“a”或“b”).拆除前起爆器上(选填“有”或“没有”)电流通过,因为起爆器(选填“是开路”或“被短路”).6.如图所示,要使灯L1和L2串联,则应该只闭合开关;如果要使灯L1和L2并联,则应该只闭合开关;绝对不允许同时闭合的开关是.7.如图甲所示的电路,闭合开关后,两灯泡正常发光,电压表V1和V2的指针位置相同,如图乙所示,则L2两端的电压为V,L1两端的电压为V,电源电压为V.8.在如图所示的电路中,电源电压保持不变.若电路中某一电表出现开路,闭合开关S后,两灯均不发光,则出现开路的电表是.若灯L1、L2中某一灯的灯丝被烧断,此时,两灯中有一灯不发光,则三个电表中示数一定大于零的电表是.二、选择题(每小题3分,共30分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.下列关于电流、电压的叙述正确的是( )A.只要电路两端有电压,电路中就一定有电流B.只要电路闭合,电路中就会产生电流C.电压是形成电流的原因,要让电路中有电流,电路两端就要有电压D.当电路中的电流为零时,电源电压也为零10.如图所示的电路图中,开关闭合后,两个灯泡属于并联的是( )A B C D11.如图甲所示的电路中,闭合开关后灯泡发光,如图乙所示是用带绝缘柄的金属棒把两个验电器连接起来的瞬间(验电器C的带电情况与毛皮摩擦过的橡胶棒相同).根据图中信息可以判断出( )甲乙A.开关中电流的方向是由A向BB.开关中自由电子定向移动的方向是由A向BC.金属棒中电流的方向是由C向DD.金属棒中自由电子定向移动的方向是由D向C12.具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节新干电池.关于该手电筒,下列说的是( )法错误．．A.金属弹簧的弹性和导电性可防止电路接触不良,造成开路B.干电池为电源,按键为电路开关C.灯泡发光时,灯泡两端的电压为3 VD.该电路的电源电压为5 V13.如图,用细线悬挂着A、B、C、D、E、F六个轻质小球,它们之间相互作用的情况如图所示,则以下描述正确的是( )A.小球A、D一定带同种电荷B.小球E可能带电C.小球B、C可能带异种电荷D.小球B可能不带电14.如图所示,电源电压不变,开关S闭合后,下列说法正确的是( )A.电压表示数变大,电流表示数变小B.电流表、电压表示数均变小C.电流表、电压表示数均变大D.电压表示数变小,电流表示数变大15.汽车安全带未系提示器由压力传感器和开关设计而成.当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带(安全带控制开关S2断开)则语音提示“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作.下列各图中,能够满足要求的是(R是限流电阻)( )A B C D16.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A第16题图第17题图17.如图所示,开关S闭合后,电流表A1、A2、A3的示数分别为I1、I2、I3且I1>I2=I3(I1、I2、I3均不为0).关于此电路,下列说法正确的是( ) A.电路完好无故障 B.L1灯丝断了C.L2灯丝断了 D.L3灯座处发生了短路18.(多选)如图所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作,则下列说法正确的是( )A.开关S1闭合,S2断开,电源外部电流的流向为d→c→b→e→aB.开关S 1、S 2都闭合,灯泡L 1和L 2并联C.开关S 1、S 2都闭合,通过灯泡L 1、L 2的电流大小无法确定D.闭合S 1、S 2中任意一个开关,都会有灯泡发光 三、作图题(共4分)19.(2分)灯L 1、L 2串联,用电压表测灯L 2两端的电压,连接电路如图所示.图中只有一根导线连错了,请你在连错的导线上画“×”,并画出正确的导线.20.(2分)在抗击新型冠状病毒的斗争中,医务人员需要随时看护患者,临时使用的一种呼唤电路如图所示(图中未画完整).要求:开关S 1控制指示灯L 1和电铃;开关S 2控制指示灯L 2和电铃.请在图中连线,形成符合要求的完整电路图.四、实验探究题(共20分)21.(4分)小红在干燥的天气里用塑料梳子梳头时,发现头发随着梳子飘起.她知道这是因为梳子带了电,但不知道带的是正电还是负电,为了探究这个问题,请你帮她完成实验的设计. (1)实验器材:丝绸、玻璃棒、塑料梳子、细线等. (2)实验的原理: . (3)实验方案及判断方法: .22.(8分)小明和小华同学在“探究串联电路电压的规律”实验中,都设计了如图所示的电路.U AB /V U BC /V U AC /V 1.41.42.8(1)小明按如图所示的电路图完成了实验,并把数据记录在表格中.分析实验数据得出两个实验结论:①串联电路两端的电压等于各部分电路两端的电压之和;②串联电路中,各部分电路两端的电压相等.(2)实验结束后小明和小华相互交流,小华指出结论②是错误的,造成结论错误的原因是 .(3)小明和小华还进行了深入交流,为了节省时间,利用原来的电路图,在测L2两端的电压时,电压表所接的B接点不动,只断开A接点并把接线改接到C接点上,这个方法(选填“能”或“不能”)测出L两端的电压,理由是.2(4)小华在实验中测量L2两端的电压时,两灯突然熄灭,电压表示数变为零.小华用电压表检测L1两端的电压,示数等于电源电压,由此可判断出L1的故障是.那么L2是短路还是正常的?小华在原电路中又添加了一个电学器材,就检验出了结果,他的方法可能是.23.(8分)小宇按图甲所示电路探究并联电路电流的关系.甲乙(1)实验时,将电流表接入电路中A处,闭合开关后电流表指针偏转情况如图乙所示,原因是.(2)纠正错误后,把电流表分别接入电路中的A、B、C处,测出对应的电流,实验数据如表所示.表格所记录的数据中,明显错误的数据是,造成错误的原因可能是.实验次数I A/A I B/A I C/A1 0.1 0.2 1.52 0.2 0.3 0.53 0.3 0.4 0.7(3)在某次实验中接线时,小宇接好最后一根线,电流表指针就发生偏转了,原因是.(4)由实验数据可知,在实验中,电流表必须选用大量程的有次.五、综合应用题(共6分)24.如图是小明自制的电热垫的示意图,虚线表示电热垫内的电热丝,它的某处已经断开,但是从外表无法看出.为了检测是哪里断开了,小明将5枚大头针分别插在图中所示的A、B、C、D、E 处,使之与电热丝接触,然后将电热垫的插头与3 V的电源相连,使电压表的一个接线柱始终接A,另外一个接线柱依次接B、C、D、E,电压表的读数分别是U AB=0 V、U AC=0 V、U AD=3 V、U AE=3 V.(1)实验中的大头针相当于.(2)断点的位置在哪两点之间?如何找到断点的具体位置?参考答案1.吸引同种2.开关用电器化学能3.串并4.0.15115.a没有被短路6.S2S1、S3S2、S37.28108.电流表A电压表V、电流表A9.C10.A 11.B12.D 13.C14.A15.C16.D17.C18.BC 19.如图所示.20.如图所示.21.(每空2分)(2)同种电荷相互排斥,异种电荷相互吸引(3)将梳过头的梳子用细线吊起,用丝绸摩擦过的玻璃棒靠近梳子的一端,观察是相斥还是相吸.如果相互吸引,则梳子带负电;如果相互排斥,则梳子带正电(合理即可)22.(除标注外,每空2分)(2)选取的两个小灯泡的规格相同(1分) (3)不能(1分) 电压表的正、负接线柱接反了,指针反偏(4)开路用另外一个小灯泡与L1并联(或替换L1),如果这个小灯泡与L2都发光,则L2正常;若只有这个小灯泡发光,L2不发光,则L2短路(合理即可)23.(除标注外,每空2分)(1)电流表量程选大了(2)1.5电流表使用的是小量程,读数时却按大量程读数了(或读数时看错量程) (3)连接电路过程中,开关没有断开(1分) (4)1(1分)24.(1)接线柱(1分)(2)断点在C、D之间.(2分)慢慢把C处的大头针沿着电热丝由C点向D点移动,当电压表示数刚好为3 V 时,断点就在此时所移动的大头针所在的位置.(3分)。

2023-2024学年沪科版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、多选题（本大题共计4小题，每题3分，共计12分）1.如图所示，下列说法正确的是（）A. 只闭合开关xa0S_1和xa0S_2时，灯xa0L_1和xa0L_2并联，电流表测灯xa0L_1、xa0L_2的电流之和B. 只闭合开关xa0S_1和xa0S_2时，灯xa0L_2短路，电流表测通过灯xa0L_1的电流C. 只闭合开xa0S_2时，灯xa0L_1和xa0L_2串联，电流表测通过灯xa0L_1的电流D. 开关xa0S_1、xa0S_2、xa0S_3都闭合时，形成了短路，灯xa0L_1、xa0L_2将被烧坏【答案】B, C【解析】解： AB．只闭合开关 S_1和 S_2时， L_2短路，电路中只有 L_1，与电流表串联，电流表测通过灯 L_1的电流， A错误， B正确；C ．只闭合开 S_2时，灯 L_1和 L_2串联，电流表测电路中的电流，即为通过灯 L_1的电流， C 正确；D．三个开关都闭合时，灯 L_1、 L_2将短路，但不会损坏，会造成电池短路， D错误．故选 BC．2.如图所示，电源电压保持不变，开关 S闭合后，灯 L_1、 L_2都能正常工作，甲、乙两个电表的示数之比是2:5，此时（）A. 甲和乙都是电流表B. 灯\ L_1、\ L_2的电流之比是1:1C. 灯\ L_1、\ L_2的电压之比是3:2D. 灯\ L_1、\ L_2的电阻之比是2:3【答案】B, C【解析】解：由电路图可知，开关 S闭合后，如果乙为电流表将会造成电源短路，如果甲为电流表将会造成L_2短路、L_2不能工作，因此甲、乙都为电压表，故A错误；此时灯 L_1、 L_2串联，串联电路中各处的电流相等，所以灯 L_1、 L_2的电流之比是1:1，故 B正确；电压表甲测量 L_2两端电压，电压表乙测量电源电压，因串联电路中总电压等于各分电压之和，所以，两灯泡两端的电压之比：\dfracU_1U_2 = \dfracU_乙 - U_甲U_甲 =\dfrac32，故 C正确；因串联电路中各处的电流相等，由I = \dfracUR可得，两灯泡的电阻之比：\dfracR_1R_2 = \dfrac\dfracU_1I\dfracU_2I = \dfracU_1U_2 = \dfrac32，故 D错误．故选 BC．3.有两只灯泡 L_1和 L_2，分别标有“6 V 6 W”和“6 V 3 W”字样，若不考虑温度对灯丝电阻的影响，下面说法正确的是（）A. 正常工作时，\ L_1的电阻小于\ L_2的电阻B. 将两灯串联在6\ V的电源上发光时，\ L_1两端的电压大于\ L_2两端的电压C. 将两灯串联在6\ V的电源上发光时，\ L_2比\ L_1亮D. 当两灯并联在6 \ V的电源上发光时，通过\ L_1的电流小于通过\ L_2的电流【答案】A, C【解析】解： A.由题意知，灯泡的额定电压U_1=U_2=6V，额定功率P_1=6W，P_2=3W，P_1>P_2，由R=\frac U^2 P，可知R_1 B.两灯串联在6V的电源上时，流过它们的电流相等，已知R_1 C.两灯串联在6V的电源上时，流过它们的电流相等，已知R_1 D.两灯并联在6V 的电源上发光时，灯泡功率等于额定功率，因为P_1>P_2，根据I=\frac P U可知I_1>I_2，故 D错误．故选 AC．4.在如图( a)所示电路中，当闭合开关后，两个电压表指针偏转均为图( b)所示，则（）A. 电阻R_1两端的电压为1.2 \VB. 电源电压是6 \VC. 电阻R_2两端的电压为1.2 \VD. 电阻R_2两端的电压为4.8 \V【答案】B, C【解析】解：由电路图可知，两电阻串联， V_1测的是电源电压， V_2测的是R_2两端的电压，由串联电路的电压特点知，电源电压等于两电阻两端电压之和，所以 V_1的示数应大于 V_2的示数，而两电压表指针偏转相同，则可知 V_1选的量程应是0\sim 15 V ，其分度值是0.5 V ，读数（即电源电压）为6 V ， V_2选的量程应是0\sim 3 V ，其分度值是0.1 V ，读数（即R_2两端的电压）为1.2 V ，所以，电阻R_1两端的电压为：U_1＝U-U_2＝6 V -1.2 V ＝4.8 V ，故 BC正确， AD错误．故选 BC．二、选择题（本大题共计8小题，每题3分，共计24分）5.如图的电路，闭合开关，电路正常工作，图中电流表 A_1、 A_2、 A_3、 A_4对应的示数为I_1、 I_2、 I_3、 I_4，电压表 V_1、 V_2、 V_3、 V_4对应的示数为U_1、 U_2、U_3、 U_4，下列说法正确的是（）A. I_1lt I_2 ， I_3= I_4，U_1= U_2，U_3gt U_4B. I_1= I_2，I_3= I_4， U_1= U_2，U_3= U_4C. I_1= I_2 ，I_3lt I_4，U_1lt U_2，U_3= U_4D. I_1lt I_2， I_3lt I_4，U_1= U_2，U_3= U_4【答案】C【解析】解：电压表在电路中相当于断路，电流表在电路中相当于导线．由左侧电路图可知R_1与R_2串联，电压表 V_1测R_1两端的电压，电压表 V_2测电源两端的电压，电流表A_1、A_2均测电路中的电流，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以I_1= I_2， U_1\lt U_2，故 ABD错误；由右侧电路图可知，R_3与R_4并联，电流表 A_3测R_4支路的电流，电流表 A_4测干路电流，电压表 V_3、 V_4均测电源的电压，因并联电路中干路电流等于各支路电流之和，且各支路两端的电压相等，所以I_3\lt I_4，U_3= U_4，故 C正确．故选 C．6.有甲、乙、丙三个小球，将它们两两靠近，它们都相互吸引，如图所示，那么下面的说法中正确的是（）A. 三个小球都带电B. 只有一个小球带电C. 有两个小球带同种电荷D. 有两个小球带异种电荷【答案】D【解析】 A 、三个小球都带电，则必然有两个小球带同种电荷，同种电荷相互排斥，故A不符合题意；B、只有一个小球带电，则有两个小球都不带电，即这两个小球靠近时，没有力的作用，故B不符合题意；C 、有两个小球带同种电荷，同种电荷相互排斥，故C不符合题意；D、有两个小球带异种电荷，异种电荷相互吸引，并且带电体吸引不带电的轻小物体，它们两两靠近，都相互吸引，故D符合题意。

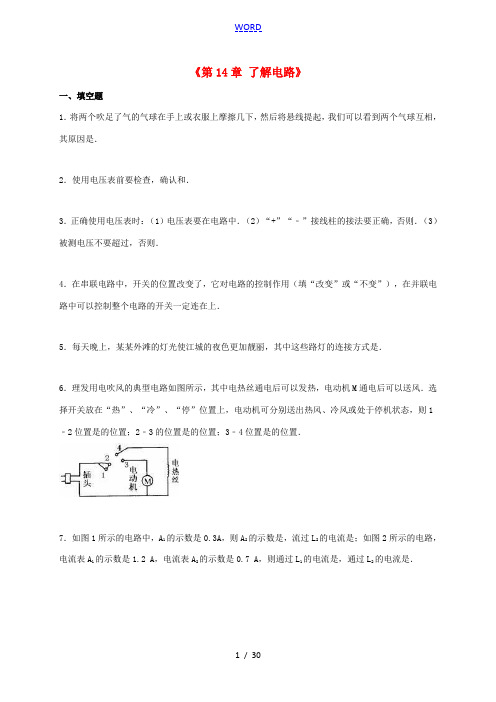

《第14章了解电路》一、填空题1．将两个吹足了气的气球在手上或衣服上摩擦几下，然后将悬线提起，我们可以看到两个气球互相，其原因是．2．使用电压表前要检查，确认和．3．正确使用电压表时：（1）电压表要在电路中．（2）“+”“﹣”接线柱的接法要正确，否则．（3）被测电压不要超过，否则．4．在串联电路中，开关的位置改变了，它对电路的控制作用（填“改变”或“不变”），在并联电路中可以控制整个电路的开关一定连在上．5．每天晚上，某某外滩的灯光使江城的夜色更加靓丽，其中这些路灯的连接方式是．6．理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M通电后可以送风．选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1﹣2位置是的位置；2﹣3的位置是的位置；3﹣4位置是的位置．7．如图1所示的电路中，A1的示数是0.3A，则A2的示数是，流过L2的电流是；如图2所示的电路，电流表A1的示数是1.2 A，电流表A2的示数是0.7 A，则通过L1的电流是，通过L2的电流是．8．图是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关S 后，发现灯L1、L2均正常发光．可以判定甲是表、乙是表、丙是表．二、选择题9．一只普通家用白炽灯正常发光时，通过它的电流约为（）A．2×101安 B．2×102安 C．2×10﹣1安D．2×10﹣2安10．在国际单位制中，电压的单位是（）A．J B．A C．V D．U11．图所示的电路中，开关S闭合后，三盏电灯并联的电路是（）A．B．C． D．12．某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（）A．电流表的量程为0.6A～3AB．电流表的量程为0～3AD．不能用来测量电流，谈不上量程13．如图所示，甲、乙两表的示数分别是（）14．用电流表测量灯泡L1中的电流，图中正确的是（）A．B． C．D．15．在图（甲）所示的电路中，A1的示数为1.2A，A2的示数如图（乙）所示．下列判断正确的是（）A．通过L1的电流为0.7A B．通过L1C．通过L2的电流为1.2A D．通过L216．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（）A．L1两端的电压为3V B．L2两端的电压为3VC．L2两端的电压为2V D．L1两端的电压为5V17．如图所示，下列说法正确的是（）A．甲是电压表，乙、丙是电流表B．甲是电流表，乙、丙是电压表C．乙是电流表，甲、丙是电压表D．丙是电压表，甲、乙是电流表18．如图所示，当开关S闭合时，有可能造成电流表和电源都损坏的电路是（）A．B．C．D．19．在图的电路中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现L2亮，灯L l不亮，然后并接在 L2两端时发现两灯均不亮，由此可以判断（）A．灯L1断路B．灯L2断路C．灯11短路D．灯L2短路20．如图所示的电路，闭合开关S，两灯均正常发光，下列说法中正确的是（）A．通过a点的电流等于通过c点的电流B．通过a点的电流大于通过c点的电流C．电压表测的是c点的电压D．电压表测的是电源电压21．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A．B．C．D．22．为了相互传呼方便，甲乙两个办公室各装了一只电铃，要使任何一方按电键都只能使对方的电铃发声，则在如图所示的电路中正确的是（）A．图甲 B．图乙 C．图丙 D．图丁23．下列四个电路图中与实物图相对应的是（）A． B． C． D．三、实验题24．如图所示是某同学用电压表测电压时指针偏转的情况，发生该现象的原因是．25．小明依如图1所示电路实验，探究并联电路中电流的关系．（1）连接实物时，开关应，由于不知两灯泡的电流，对电流表量程的选择应用法选择．（2）按电路图连好实物后，只闭合S1时，电流表的示数如图甲所示；只闭合S2时，电流表的示数如图乙所示；同时闭合S1、S2时，电流表的示数如图丙所示，请完成下表．物理量I1/A I2/A I3/A测量值结论26．某同学根据图1所示电路探究串联电路中电压的关系．（1）连接实物时，开关应，电压表应用法来选择量程．（2）当它按电路图连好实物后，将电压表并联在ab两点，闭合开关，发现电压表示数为电源电压，则发生该现象的原因可能是L1，或L2．（选填“断路”或“短路”）（3）排除故障后，测了三个位置的电压，电压表的示数如图2所示，请完成下表．电压表接入位置a b b c a c电压表指针位置a电压值结论27．李明同学依据如图甲所示的电路图，已部分完成了在图乙中实物的连接，请你用笔画线帮他继续完成该电路的连接．28．如图是测量小灯泡的电压和电流的实物部分连接图，请用实线代替导线完成对两电表的正确连接．29．在方框中画出左侧实物接线图对应的电路图．五、简答题（共2分）30．如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下无法看到，某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两个灯泡均熄灭，这两个小灯泡究竟是串联连接，还是并联连接，请你写出一种简单的判断方法：．31．有28只小灯泡串联后接在220V电路里作节目彩灯．使用时，由于某一灯泡的灯丝烧断开而使全部小灯熄灭，因为彩灯上染着颜色，无法辨别哪一只小灯泡的灯丝断路．（1）现给你一只电压表，如何查找故障？（2）如只给你一只电流表，如何查找故障？（3）如果只有一根导线，如何查找故障？沪科版九年级全册《第14章了解电路》2015年单元测试卷（某某省某某市永定县高陂中学）参考答案与试题解析一、填空题1．将两个吹足了气的气球在手上或衣服上摩擦几下，然后将悬线提起，我们可以看到两个气球互相排斥，其原因是摩擦起电后两个气球带有同种电荷．【考点】电荷间的相互作用规律；摩擦起电．【专题】简答题．【分析】（1）两种物质组成的两个物体相互摩擦时，由于原子核束缚核外电子的本领不同，出现得失电子现象，使相互摩擦的物体带不同电荷，这就是摩擦起电．（2）同种电荷相互排斥，异种电荷相互吸引．【解答】解：每一个气球和手摩擦会出现摩擦起电现象，使两个气球都带有同种电荷，同种电荷相互排斥．故答案为：排斥；摩擦起电后两个气球带有同种电荷．【点评】掌握摩擦起电的实质是电子的转移．掌握电荷间的作用．排斥是两个物体一定带有同种电荷，吸引的两个物体可能带异种电荷，可能一个带电体一个轻小物体．2．使用电压表前要检查指针是否在0刻度，确认量程和分度值．【考点】电压表的读数方法．【分析】本题抓住电压表的读数方法：首先调零，确定量程，然后分清分度值，根据指针位置读数．【解答】解：首先检查指针是否在0刻度，然后确定量程，然后分清分度值，根据指针位置读数．故答案为：指针是否在0刻度；量程；分度值．【点评】本题考查了电压表的读数方法．3．正确使用电压表时：（1）电压表要并联在电路中．（2）“+”“﹣”接线柱的接法要正确，否则指针反偏．（3）被测电压不要超过电压表量程，否则会损坏电压表．【考点】电压表的使用．【专题】应用题．【分析】根据电压表的正确使用方法进行分析，即电压表并联在电路中，电流从电压表的正极流入，负极流出，否则会造成反偏现象；被测量的电压值不能超过电压表的量程，否则会损坏电压表．【解答】解：（1）电压表要与被测用电器并联在电路中；（2）电流从电压表的正接线柱流入，负接线柱流出，否则电压表指针反偏；（3）被测电压不要超过电压表量程，否则会损坏电压表．故答案为：（1）并联；（2）指针反偏；（3）电压表量程；会损坏电压表．【点评】本题考查了电压表的正确使用方法，学生应熟练掌握．4．在串联电路中，开关的位置改变了，它对电路的控制作用不变（填“改变”或“不变”），在并联电路中可以控制整个电路的开关一定连在干路上．【考点】电路的基本连接方式．【分析】利用串联电路和并联电路中关于开关控制作用的基础知识即可解决此题．【解答】解：在串联电路中，开关控制整个电路，开关的位置改变，控制作用不变．在并联电路中，干路开关控制整个电路，支路开关只控制本支路．故答案为：不变；干路．【点评】利用串并联电路中开关的控制作用不同，可以设计电路．如给以下器材：电源、导线若干、开关两个、灯泡两个按照以下要求设计电路，①同时闭合S1、S2，两个灯泡都亮．②只闭合S1，只有L1亮，L2不亮．③只闭合S2，L1、L2都不亮．5．每天晚上，某某外滩的灯光使江城的夜色更加靓丽，其中这些路灯的连接方式是并联．【考点】串联电路和并联电路的辨别．【专题】简答题；电流和电路．【分析】电路的基本连接形式有两种：一种是串联，另一种是并联．在串联电路中电流只有一条路径，各用电器之间相互影响；在并联电路中电流有多条流通路径，各个用电器之间独立工作，互不影响．【解答】解：如果看到其中一盏灯因故障而熄灭，但其它路灯依然发光，由此可以断定路灯的连接方式是并联．故答案为：并联．【点评】本题考查了学生判断串、并联电路的能力，识别串并联电路关键是看各用电器之间是否相互影响，相互影响的是串联，相互不影响的是并联．6．理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M通电后可以送风．选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1﹣2位置是停机的位置；2﹣3的位置是冷风的位置；3﹣4位置是热风的位置．【考点】电路的三种状态．【分析】根据电路连接的特点，判断电路中工作的部分，1﹣2位置是断路；2﹣3的位置是通路，只有电动机工作；3﹣4位置是电动机和电热丝都工作的状态，也是通路．【解答】解：（1）由图看出，当1﹣2位置时，电路处于断路状态，电动机和电热丝都不工作，是停机状态；（2）2﹣3的位置时，连接电动机的电路是通路，电动机工作，连接电热丝的电路是断路，电吹风就吹冷风；（3）3﹣4位置时，电动机和电热丝的电路都处于通路，电热丝发热，电动机吹风，这时电吹风就吹热风．故答案是：停机；冷风；热风．【点评】考查了电路的三种状态，要求学生熟悉电吹风的电路．7．如图1所示的电路中，A1的示数是0.3A，则A2的示数是0.3A ，流过L2的电流是0.3A ；如图2所示的电路，电流表A1的示数是1.2 A，电流表A2的示数是0.7 A，则通过L1的电流是0.5A ，通过L2的电流是0.7A ．【考点】串联电路的电流规律；并联电路的电流规律．【专题】计算题；图析法．【分析】解答本题需要先分析两灯的连接方式为串联还是并联以及电流表所在的位置，然后根据串联或并联电路的电流规律去分析计算．串联电路电流规律：在串联电路中，各处的电流都相等；并联电路电流规律：在并联电路中，干路电流等于各支路电流之和．【解答】解：由图1可知，两灯的连接方式为串联．由此可知，通过电流表A2、L2的电流与通过A1的电流都相等，所以A2的示数是0.3A，流过L2的电流是0.3A；由图2可知，两灯的连接方式为并联，电流表A1在干路上测干路电流，电流表A2与L2串联测L2电流．由此可知通过L2的电流是0.7A，通过L1的电流等于干路电流减去通过L2的电流，所以I1=I﹣I2=1.2A ﹣0.7A=0.5A．故答案为 0.3A，0.3A，0.5A，0.7A．【点评】本题考查了串联电路和并联电路的电流规律，属于对基础知识的考查，比较简单．8．图是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关S 后，发现灯L1、L2均正常发光．可以判定甲是电流表、乙是电流表、丙是电压表．【考点】电流表的使用；电压表的使用．【专题】应用题；图析法．【分析】（1）电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；（2）电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响．【解答】解：（1）接通开关S后，发现灯L1、L2均正常发光，说明有电流通过灯L1、L2，由图可见，必须存在的电流路径为：正极→甲表→L1→开关→负极和正极→甲表→乙表→L2→开关→负极，说明两灯组成的是并联电路，因此甲、乙两处电流必须通过，去掉后对电路有影响，说明与灯串联，两处均为电流表．（2）为保护电源，不造成电源短路，不能存在的电流路径为正极→甲表→乙表→丙表→开关→负极，∵甲、乙两处都是电流表，∴丙处只能是电压表．故答案为：电流、电流、电压．【点评】（1）填电表题，根据连接方式填，并联处填电压表，串联处填电流表；（2）填电表题实际上就是判断串并联的过程，这类题还可以采用假设法，假设圆圈处去掉，判断对电路是否有影响，有影响就填电流表，无影响就填电压表．二、选择题9．一只普通家用白炽灯正常发光时，通过它的电流约为（）A．2×101安 B．2×102安 C．2×10﹣1安D．2×10﹣2安【考点】电流的大小．【专题】电流和电路．【分析】普通家用照明白炽灯泡比如“220V 40W”，正常工作时，电压为220V，功率为40W，由公式P=UI估算电流的值．【解答】解：普通家用照明白炽灯泡，一般为“220V、40W”，正常工作时，电压为220V，功率为40W，由公式P=UI得I==≈0.2A=2×10﹣1A．故选C．【点评】本题关键对普通家用照明白炽灯泡的额定电压和额定功率有所了解，考查生活常识，比较简单．10．在国际单位制中，电压的单位是（）A．J B．A C．V D．U【考点】电压．【专题】电压和电阻．【分析】在国际单位制中，电学中的单位都是为了纪念科学家们在物理学做出的突出贡献，以他们的名字命名的，如：电荷量﹣库仑、电流﹣安培、电压﹣伏特、电阻﹣欧姆、电功﹣焦耳、电功率﹣瓦特，据此分析．【解答】解：在国际单位制中J是电能的单位、A是电流的单位、V是电压的单位，U是电压的表示符号，故ABD错；故C正确．故选C．【点评】了解用科学家名字命名的原因（科学家们的贡献），努力学习，力争在物理学或其他方面做出突出贡献．11．图所示的电路中，开关S闭合后，三盏电灯并联的电路是（）A．B．C． D．【考点】串联电路和并联电路的辨别．【分析】解决此题的关键是根据串联和合并联电路的特点，结合选项闭合开关进行分析，找出符合题意的选项．【解答】解：A、开关闭合后，三个灯泡组成串联电路，不符合题意；B、开关闭合后，三个电阻组成并联电路，符合题意；C、开关闭合后，其中两个灯泡串联后再与第三个灯泡并联，不符合题意；D、闭合开关后，其中两个灯泡并联后与第三个灯泡串联，不符合题意；故选B．【点评】解决此类题目的关键是会用串联合并联电路的特点进行判断．12．某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（）A．电流表的量程为0.6A～3AB．电流表的量程为0～3AD．不能用来测量电流，谈不上量程【考点】电流表的读数方法．【专题】基本仪器的使用专题．【分析】根据电流表在使用时，电流从正接线柱流入负接线柱流出进行解答．【解答】解：电流要从电流表的正接线柱流入负接线柱流出，由图可知，“0.6”、“3”两个是负接线柱，把电压表“+”和“0.6”两个接线柱接到电路中，量程为0～0.6A．故选C．【点评】本题考查了电流表量程的判断，熟练的掌握电流表的使用规则是关键．13．如图所示，甲、乙两表的示数分别是（）【考点】电流表的读数方法；电压表的读数方法．【分析】观察仪表的接线柱确定量程和分度值，再根据指针所在的位置读出仪表所显示的示数．【解答】解：甲是电流表，量程为0～0.6A，分度值为0.02A，所以电流表显示电流为0.46A；乙是电压表，量程为0～3V，分度值为0.1V，所以电压表显示电压为2.1V．故选 A．【点评】本题考查电压表和电流表的读数方法，注意电压表和电流表在读数时，一定要看清量程和分度值．14．用电流表测量灯泡L1中的电流，图中正确的是（）A．B． C．D．【考点】电流表的使用．【专题】图析法．【分析】电流表使用时要串联在电路中，并且电流从“+”接线柱流入，从“﹣”接线柱流出．【解答】解：A、电流表串联在干路中，测量电路中的总电流，故该选项错误；B、电流表串联在干路中，并且正负接线柱错误，故该选项错误；C、电流表与灯泡L1串联，测的是灯泡L1的电流，并且正负接线柱连接正确，故该选项正确；D、电流表与灯泡L2并联，灯泡L2短路，故该选项错误．故选C．【点评】本题考查了电流表的使用，电流表要测量哪个电灯的电流就要与哪个电灯串联，并且正负接线柱要接正确．15．在图（甲）所示的电路中，A1的示数为1.2A，A2的示数如图（乙）所示．下列判断正确的是（）A．通过L1的电流为0.7A B．通过L1C．通过L2的电流为1.2A D．通过L2【考点】并联电路的电流规律．【专题】电流和电路．【分析】（1）电流表的使用规则是：①串联在电路中；②电流由正接线柱流入，负接线柱流出；③所测电流不能超过电流表的量程；④绝对不允许将电流表直接连在电源的两极上；（2）根据并联电路中电流的规律I=I1+I2，可判断干路电流表选择的是大量程，支路电流表选择的是小量程．【解答】解：由图甲可知，电流表A1在干路中，是测量干路中的电流即总电流，I=1.2A；电流表A2是测量支路L2中的电流，根据并联电流电流的规律I=I1+I2，故A2的示数要小于A1的示数，故A2所选量程为小量程；即I2=0.5A；I=1.2A；I2=0.5A；所以通过支路L1的电流为I1=I﹣I2=1.2A﹣0.5A=0.7A．故选A．【点评】看清实物电路的连接方式（串联、并联），搞清各电流表所测电流；运用并联电路的电流规律；可解答此题．16．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（）A．L1两端的电压为3V B．L2两端的电压为3VC．L2两端的电压为2V D．L1两端的电压为5V【考点】串联电路的电压规律．【专题】图析法；电压和电阻．【分析】由电路图可知，两灯泡串联，电压表测L2两端电压，根据串联电路特点分析答题．【解答】解：由电路图可知，两灯泡串联，电压表测L2两端电压，电压表示数是3V，则L2两端电压U2=3V，故B正确、C错误；灯L1两端电压U1=U﹣U2=5V﹣3V=2V，故AD错误；故选B．【点评】分析清楚电路结构．熟练应用串联电路特点是正确解题的关键．17．如图所示，下列说法正确的是（）A．甲是电压表，乙、丙是电流表B．甲是电流表，乙、丙是电压表C．乙是电流表，甲、丙是电压表D．丙是电压表，甲、乙是电流表【考点】电路的基本连接方式．【专题】电流和电路．【分析】电压表应并联使用，如果将电压表串联在电路中，电路中将没有电流；电流表应串联使用，如果将电流表与被测电路并联，则会造成被测用电器短路．【解答】解：根据电路图可知，如果甲为电流表，将形成电源短路，因此甲为电压表；而乙与电源串联，因此乙为电流表；如果丙为电流表，将形成电源短路，因此丙为电压表．故选C．【点评】本题主要考查对电压表与电流表使用方法的了解，知道电压表应并联使用，电流表应串联使用．18．如图所示，当开关S闭合时，有可能造成电流表和电源都损坏的电路是（）A．B．C．D．【考点】电流表的使用；电压表的使用．【专题】图析法．【分析】电流表在使用时必须与其它用电器串联在一起，因为电流表本身的阻值非常小，近似于导线，所以一旦不经过用电器接在电源两极，会使电路中产生很大的电流，从而使电源和电流表都可能损坏．据此我们可以去分析图中电流表的连接是否符合这一要求．【解答】解：A、此图中，电流表与电阻和电压表并联在一起，当开关S闭合时，电流表会将另外两个元件短路，从而产生强大的电流，使电源和电流表损坏，符合题意；B、电流表与电阻串联，这是正常的使用，不会造成不良的后果；C、电流表的正负接线柱接反了，这样会造成电流表的损坏，但不会影响到电源，所以不符合题意；D、电流表虽然没有与电阻串联，但却与电压表串联了，因为电压表阻值非常大，虽然此时电流表几乎没有示数，但却不会损坏，所以不符合题意．故选A．【点评】熟知电流表的连接要求和工作特点，并且准确分析在不同电路连接中所发挥的作用，才能顺利完成此类题目．19．在图的电路中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现L2亮，灯L l不亮，然后并接在 L2两端时发现两灯均不亮，由此可以判断（）A．灯L1断路B．灯L2断路C．灯11短路D．灯L2短路【考点】电路的三种状态．【专题】电流和电路．【分析】由图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障．【解答】解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明电路通路，两灯泡不可能短路，L2不可能断路；同时因导线与灯L2并联，两灯均不亮，说明灯L1不可能短路，故只能为灯L1发生了断路．故选A．【点评】本题考查了学生能在实验操作中用导线判断电路故障的方法，是检修电路的基础．20．如图所示的电路，闭合开关S，两灯均正常发光，下列说法中正确的是（）A．通过a点的电流等于通过c点的电流B．通过a点的电流大于通过c点的电流C．电压表测的是c点的电压D．电压表测的是电源电压【考点】并联电路的电流规律；电压表的使用．【专题】应用题；图析法．【分析】（1）串联电路中的电流规律是：电流处处相等；（2）电压表所测电压值是与电压表并联的那部分电路两端的电压．【解答】解：A、因为串联电路电流处处相等；故通过a点的电流等于通过c点的电流；故A正确；B、通过a点的电流应等于通过c点的电流；故B错误；C、电压表与灯泡L2并联，测的是灯泡L2两端的电压；故C错误；D、电压表与灯泡L2并联，测的是灯泡L2两端的电压；不是测电源电压；故D错误；故选A．【点评】深入理解串联电路的电流规律和电压表的正确使用方法，是解答此题的关键．21．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A．B．C．D．【考点】串、并联电路的设计；电路的三种状态．【专题】应用题；图析法．【分析】必需将两只手同时分别按住左、右开关，切纸机才能正常工作，说明左、右开关和切纸机是串联的．【解答】解：A、左、右开关串联，只有都闭合时，切纸机才能正常工作，符合题意；B、左、右开关并联，闭合任意一个开关，切纸机都能正常工作，不符合题意；C、左开关闭合时，切纸机工作，右开关闭合时，电源短路，不符合题意；D、右开关闭合时，电源短路，不符合题意．故选A．【点评】本题要牢牢把握住关键字词“必需、同时、才能”，从而判断出两个开关的连接方式是串联．22．为了相互传呼方便，甲乙两个办公室各装了一只电铃，要使任何一方按电键都只能使对方的电铃发声，则在如图所示的电路中正确的是（）A．图甲 B．图乙 C．图丙 D．图丁。

第十四章了解电路单元测试题一、单选题（每小题3分，共45分）1．用丝绸摩擦过的玻璃棒分别去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。

由此我们可以判定（）A．甲带负电，乙带正电B．甲带负电，乙不带电或带正电C．甲带正电，乙不带电或带负电D．条件不足，无法判定甲带何种电荷2．在晴朗的冬天，用塑料梳子梳理干燥的头发，头发会越梳越蓬松，其主要原因是（）A．梳头时，空气进入头发B．头发和梳子摩擦后，头发带同种电荷，相互排斥C．梳子对头发有力的作用D．梳头时，头发的毛囊会收缩3．两不相同验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则下列说法正确的是（）A．A中正电荷通过棒流向B，B带正电荷B．B中负电荷通过棒流向A，B带正电荷C．棒中有持续电流从A流向B，使B张角增大D．棒中有持续电流从B流向A，使A张角先减小，后增大4．物理老师在讲授“摩擦起电”一节时，请同学们用塑料直尺在头发上摩擦几下后试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片。

如果以橡胶棒与毛皮摩擦作类比，对这个现象的解释正确的是（）A．摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电B．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电C．摩擦时，只发生了正电荷的转移，使塑料直尺带了正电D．摩擦时，头发上的电子向塑料直尺转移，使塑料直尺带了负电5．、、、四个带电体，已知带正电，和互相排斥，和相互吸引，和相互排斥，则A．、带正电，带负电B．、带负电，带正电C．、带正电，带负电D．所带电性不能确定6．下列四组物质中，通常情况下都属于导体的一组是（）A．玻璃、陶瓷、人体B．水银、大地、石墨C．塑料、空气、橡胶D．盐水、煤油、蒸馏水7．关于电路的知识，下列说法中不正确的是（）A．只要电路闭合，电路中就有电流B．金属中的电流是由自由电子定向移动形成的C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的8．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．9．如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。

第十四章 了解电路一、选择题1.电路中形成电流的条件是A. 电路两端要有电压B. 电路是闭合的C. 电路两端既要有电压，且电路又是闭合的D. 电路中要有电子【答案】C【解析】试题分析：电源是提供电压的装置，有电压时，电路还必须是通路，电路中就会有持续电流．电路中形成持续电流的条件是：有电源，电路是闭合电路．考点：本题考查有持续电流的条件点评：（1）掌握电源是提供电能的，有电源能得到电压，电压是形成电流的原因．（2）掌握电路的三种状态：通路、断路和短路．2.如图所示，绝缘细丝吊着甲、乙两个轻质通草球，下列说法正确的是A. 甲球不带电，乙球带正电B. 甲球带正电，乙球带负电C. 甲球可能带正电，乙球可能不带电D. 两球都带电，且带的是同种电荷【答案】D【解析】【分析】同种电荷相互排斥，异种电荷相互吸引．【详解】根据图可知，甲、乙两球相互排斥，根据电荷间的作用规律，同种电荷相互排斥可知，两球都带电，且带的是同种电荷．故选D ．3.如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下列判断正确的是A. 甲、乙都是电流表B. 甲、乙都是电压表C. 甲是电流表，乙是电压表D. 甲是电压表，乙是电流表【答案】C【解析】【详解】若甲是电压表，则右边灯泡短路，不能发光，所以甲是电流表；此时若乙是电流表会造成电源短路，所以乙是电压表．4.如图所示,将一带正电的玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动．对吸管A 端带电性质判断正确的是A. 若相互吸引，一定带正电B. 若相互吸引,一定带负电C. 若相互排斥，一定带正电D. 若相互排斥，一定带负电【答案】C【解析】AB、玻璃棒带正电，若能吸引吸管A，则A有两种可能，即可能带负电、也可能不带电，故AB错误；CD、玻璃棒带正电，若能排斥吸管A，则A一定带正电，故C正确，D错误．故选C.点睛：带电体能够吸引轻小物体；同种电荷相互排斥，异种电荷相互吸引．5.如图所示电路中，将电流表先后串联在a、b、c处，当开关闭合后，电流表的读数A. 在a处最大B. 在b处最小C. 在C处最大D. 三处都是一样【答案】D【解析】解答：由图可见，这是一个串联电路，根据串联电路中电流处处相等，所以A. B. C三处电流大小相同．故选D.点睛：（1）串联电路中，电流只有一条路径，电流处处相等；（2）并联电路中，电流有多条路径，干路电流等于各支路电流之和．6.关于如图所示电路，以下说法正确的是（）A. 只接通S1，灯亮、电铃响B. 只接通S2，灯亮、电铃响C. 只断开S3，灯亮、电铃响D. 只断开S1，灯亮、电铃响【答案】B【解析】【详解】A、只接通S1，为灯泡的基本电路，因此灯亮，电铃不响；错误．B、只接通S2，灯泡和电铃串联，因此灯亮且电铃响；正确．C、只断开S3，为灯泡的基本电路，因此灯亮，电铃不响；错误．D、只断开S1，为电铃的基本电路，因此灯不亮，电铃响；错误．故选B．7.下列说法正确的是A. 验电器既能检验物体是否带电，也能测出物体的带电量B. 电流的方向就是电子定向移动的方向C. 绝缘体不容易导电是因为绝缘体内没有电子D. 雷电是自然界中发生的放电现象【答案】D【解析】【分析】（1）验电器是用来检验物体是否带电的仪器；（2）人们规定正电荷定向移动的方向为电流方向；（3）绝缘体不容易导电的原因是能够自由移动的电子很少；（4）空中两块带异种电荷的云靠近时，会发生放电现象，产生雷电．【详解】A、验电器虽然能够检验出物体是否带电，但不能测出带的电量具体数值，故A说法不对；B、人们规定正电荷定向移动的方向是电流方向，电子带负电，它的移动方向和电流方向相反，故B说法不对；C、绝缘体内有电子，但大多数都不能自由移动，故不容易导电，故C说法不对；D、雷电是带异种电荷的云靠近时发生的剧烈放电现象，故D说法正确．故选D．8.如图所示的电路，电流表A1与电流表A2的读数之比是5：2，则两个电阻R1与R2之比是A. 2：5B. 5：2C. 3：2D. 2：3【答案】D【解析】【分析】由电路图可知，电阻是并联的，电流表A1测的是干路电流，电流表A2测的是电阻R2的电流，结合欧姆定律可以求解电阻之比．【详解】因电流表A1测的是干路电流，电流表A2测的是电阻R2的电流，且电流表A1与电流表A2的读数之比是5：2；由并联电路的电流关系可知，流过电阻R1的电流与流过电阻R2的电流之比应该是3：2；电阻R1与R2两端电压相等，根据欧姆定律知，电流与电阻成反比，故两个电阻之比为：R1：R2=2：3；故选D．9.如图所示，取两个相同验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（）A. B中正电荷通过金属棒流向A，A金属箔的张角减小B. A中的自由电子通过金属棒流向B，B金属箔的张角增大C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大【答案】B【解析】【详解】ABC．由题图可知，A验电器带负电，B验电器不带电．用带绝缘柄的金属棒把A和B连接起来，A中的自由电子通过金属棒流向B，A金属箔的张角减小，B金属箔的张角增大，故AC错误，B正确．D．电流的方向与负电荷定向移动方向相反，因此瞬间电流的方向从B流向A，故D错误．10.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图8所示．接通电路后发现L1要亮一些，则下列判断正确的是（）A. L1的电阻比L2的小B. L1的额定功率比L2的大C. 两灯正常工作时L1发光要暗一些D. 若将两灯并联接入电路，L1发光要亮一些【答案】C【解析】试题分析：两灯串联时电流相等，L1比L2亮说明P1＞P2，由P=I2R可得：R1＞R2，故A错误；两灯的额定电压相等，则由P=可得：P1额＜P2额，即两灯正常工作时，L1要比L2暗一些，故B错误，C 正确；若将两灯并联，则两灯两端的电压相等，由P=可得：L1的实际功率要小于L2的实际功率，则D错误；故选C．11.用电压表较为准确地测一个实验室蓄电池（由3个单个蓄电池组成）两端的电压时，正确的是A. 蓄电池的两极应接在电压表“﹣”、“3”伏接线柱上B. 蓄电池的两极应接在电压表“﹣”、“15”伏接线柱上C. 以上两种接法效果相同D. 以上两种接法都不行【答案】B【解析】一节蓄电池的电压为2V，三个单个蓄电池组成的电源电压为6V，根据电压表的使用方法可知电压表应选0∼15V的量程，且电流从正接线柱流入负接线柱流出．故选B.点睛：（1）一节蓄电池的电压为2V，蓄电池组的连接是串联；（2）根据电压表的使用规则①电压表要并联在电路中；②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）；③被测电压不要超过电压表的量程（可以采用试触的方法来看是否超过量程）．12.如图所示，如图是小文连接的实验电路，与这个实验电路对应的电路图是图中的A. B. C.D.【答案】A【解析】【详解】由电路可知,电流只有一条路径,是串联电路．从电源的一个极开始,依次是开关、灯泡L1和L2，再到电源的另一个极．故选A.【点睛】由实物图画电路图的方法：先分析电路连接情况，看看电流有几条路径，若只有一条就是串联；若电流有多条路径就是并联，然后再看干路上有什么元件，支路上有什么元件，到此电路图就画出来了．二、填空题13.打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛．这是因为他擦过的镜面因___________而带了电，带电体有________的性质，所以绒毛被吸在镜面上．【答案】(1). 摩擦(2). 吸引轻小物体【解析】【分析】物体有时摩擦过后，会由于摩擦起电，而能够吸引轻小物体【详解】用干绸布擦拭穿衣镜，擦过的镜面很容易吸上细小绒毛，这是由于此时的镜面因摩擦而带了电，带电体有吸引轻小物体的性质．14.如图为小红家的一个带开关、指示灯和多个插座的接线板．接线板上的指示灯和插座之间是________联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了________（选填“开路”或“短路”）．【答案】(1). 并(2). 短路【解析】【详解】接线板上的多个插座与指示灯互不影响，所以它们是并联的；“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路．15.如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，一段时间后，发现其中一个电表的示数变大，故障发生在电阻R、灯L上，其他元件仍保持完好．①此时小灯L_____（选填“一定发光”、“一定不发光”或“可能发光”）．②将电流表A与R位置互换后，电压表V的示数不发生变化，电路中可能存在的故障是（写出所有可能故障）_____．【答案】(1). 一定不发光(2). 灯断路或灯断路且R短路【解析】【详解】由图可知R与灯泡L串联，电压表测量灯L两端的电压；①两表中一个示数变大有两种可能：一是电流表的示数变大，则应该是电路中电阻R短路或灯泡L短路，导致总电阻变小，但电阻R短路会导致电压表的示数也变大，而灯泡中电流增大，即灯泡变亮，由于原来灯泡正常工作，一定会烧坏灯泡；这样会最后引起电流表的示数先变大后变为零；二是电压表的示数变大，电流表的示数变小，则应该是电路中灯泡L断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．所以发现其中一个电表的示数变大，小灯L一定不发光．②若将电流表A与R位置互换后，再次闭合电键，电压表测量电源两端的电压；由于电压表V的示数不发生变化，说明电阻R 并未断路，因此发生的电路故障是灯断路或灯断路时且R 短路．16.一位同学在探究“电路电流规律”时，用电流表测量电路中A 、B 、C 三点电流分别为0.3A ，0.5A 和0.8A ，可判断此电路不可能是________电路，判断的依据是________．【答案】 (1). 串联 (2). 电路中各处电流不相等【解析】试题分析：电路中A 、B 、C 三点电流分别为0.3A ，0.5A 和0.8A ，可判断此电路不可能是串联电路，因为串联电路中各处电流相等．考点：串联电路的特点点评：本题根据串联电路的特点解答，串联电路中各处电流相等17.一节干电池的电压为___________伏．家庭电路的电压是________．【答案】 (1). 1.5 (2). 220V【解析】本题依据对生活中常见电压值的了解写出答案．解：（1）一节干电池的电压是1.5V ；（2）家庭电路的电压为220V ；故答案为（1）1.5V （2）220V ；．点评：要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V ；一节铅蓄电池的电压是2V ；家庭电路的电压为220V ；对人体安全的电压为不高于36V ；18.如图所示的电路中,当开关闭合时,灯不发光,电压表示数为0;当开关断开时,灯仍不发光．电压表示数为6V ,则电路中故障是________,电源两端电压为________V ．【答案】 (1). 短路 (2). 6【解析】【分析】 开关闭合时，灯泡不发光，说明电路断路或短路，因电压表示数为0，说明灯泡短路或电阻断路．【详解】开关闭合时，灯泡不发光，说明电路断路或灯泡短路，因为电压表示数为0，说明灯泡短路或电阻R 断路；当开关断开时，灯仍不发光，但电压表示数为6V ，说明电压表的正负接线柱与电源正负极之间连接是连通的，说明电阻R 没有断路，所以故障只能是灯泡L 短路；开关断开时，电压表与电阻R 串联，电压表测量的是电源电压，即电源电压为6V ．19.如图所示，电源电压不变，将定值电阻R 1和R 2串联后接在电源上，R 1消耗的功率为3W ，R 2消耗的功率为6W ，则R 1＝_______R 2；若将它们并联后仍接在该电源上，则电路消耗的总功率为_______W ．【答案】 (1). 0.5 (2). 40.5【解析】 当两电阻串联时，2111222231 62P I R R P I R R ====，所以R 1=0.5R 2，电路消耗的总功率 22121213693U U P P P W W W R R R =+===+=+串，整理得2127U W R =，并联的总电阻212111212?233R R R R R R R R ===+并，所以电路消耗的总功率22211332740.52223U U U P W W R R R ===⨯=⨯=并并． 故答案为0.5；40.5．【点睛】本题考查电功率的计算，关键是计算电阻的关系以及电阻与电功率的关系，难点是计算电阻与电功率的关系，这是本题的转折点，要知道串、并联电路电流、电阻的关系．20.发电机的原理是________．为了确保用电安全，对人体的安全电压是________．【答案】 (1). 电磁感应现象 (2). 不高于36V【解析】【分析】（1）电磁感应现象中机械能转化为电能，所以发电机的原理是电磁感应现象；（2）人体安全电压为不高于36V 的电压；【详解】发电机是利用电磁感应现象的原理制成的，工作时将机械能转化为电能；对人体来说，只有不高于36V 的电压才是安全的；21. 一台扩音机的最大输入信号电压是500 mV ，等于____ V ，一电阻的阻值为0.002MΩ，等于____Ω．【答案】0.5；2×103 【解析】试题分析：根据单位间的进率关系可知，500 mV=0.5V ，0.002MΩ=2×103Ω．【考点定位】单位换算22.有两个电阻，R 1＝4Ω，R 2＝6Ω，如果把它们并联在电路中，通过它们电流分别为I 1、I 2，它们两端的电压分别为U1 、U2，则I1:I2=__________，U1:U2=___________．【答案】(1). 3∶2 (2). 1∶1【解析】【详解】∵R1、R2并联，∴U1=U2=U，∴U1:U2=1:1；又∵I=U/R，∴I1:I2=(U/R1):(U/ R2)=R2:R1=6Ω:4Ω=3:2．三、实验探究题23.拓展性学习小组的同学合作进行探究“串联电路的电压特点”，设计了图Ⅰ电路，并连接了图Ⅱ电路．（1）图Ⅱ的实验电路连接中有一处错误，无法完成实验，连接错误的导线是________（填“a”、“b”或“c”）．（2）正确连接后，继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图．①图Ⅲ中甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中与图Ⅰ电路中电压表V1对应的曲线是________（填“甲”或“乙”）．②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是________．从图中还可求得R1的阻值为________Ω，R2的最大阻值为________Ω（3）拓展探究：同学们根据串联电路的电压特点，重新设计如图Ⅳ电路（电源电压未知），利用电压表和定值电阻R0（已知阻值）测量未知定值电阻Rx的阻值．①闭合开关S，________开关S1，________开关S2，测出电源电压记为U②闭合开关S，________开关S1，________开关S2，测出Rx电压记为Ux③R x表达式为________．【答案】(1). b(2). 甲(3). 串联电路中总电压等于各分电压之和(4). 20(5). 40(6). 断开(7). 闭合(8). 闭合(9). 断开(10). R X=U X.R0/(U-U X)【解析】试题分析：本题考查串联电路的特点，难点在于对图像Ⅲ的分析．改实验中需要将两个电压表分别并联在定值电阻和滑动变阻器两端，所以导线b接法错误，应该接在滑动变阻器的左端；①由图Ⅲ可知甲表示电压随电流增大而增大，由欧姆定律可知甲图像是定值电阻两端电压，即电压表V1的示数；②由图Ⅲ可知，当电流相等时，甲乙两电表示数之和始终等于6V，所以可以得出结论：串联电路中总电压等于各分电压之和；R1的阻值为：1114200.2U VRI A===Ω当R2两端电压最大，电流最小时，R2的阻值最大，即2max2max2min4400.1U VRI A===Ω；由图Ⅳ可知闭合S，断开S1，闭合S2，读出电压表示数U（电源电压）；闭合开关S、S1，断开S2，读出电压表示数U x（R x两端电压）．所以Rx表达式为：02XXU RRU U=- .点睛：探究串联电路电压特点时，根据串联电路中总电压等于各分电压之和来分析；只用一个电压表的未知电阻时，将定值电阻和未知电阻串联，用定值电阻两端电压和阻值之比间接测量通过未知电阻的电流，利用欧姆定律即可求得未知电阻的阻值．小海和小梅一起做“探究并联电路中电流的规律”实验．24. 图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是_____（选填“A”“B”或“C”）处的电流．25. 请在图乙中移动一根导线，测量另外一处的电流．在移动的导钱上画“×”，并用笔画线代替导线连接正确的电路___________．移动后电流表测量的是_____（选填“A”“B”或“C”）处的电流．26. 测出A、B、C三处的电流如表所示，由此得出初步结论：_____（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：_____．A．改变电流表的量程或换电流表再测几次B．换用不同规格的小灯泡，再测出几组电流值C．整理器材，结束实验D．分析数据，得出结论27. 当L1灯泡发生断路时，L2亮度_____（填“变亮”“变暗”或“不变”）．28. 另一实验小组的小利同学连好如图所示的电路后，闭合开关进行试触，发现电流表指针反偏．导致这一现象发生的错误操作可能是：_____．29. 小利同学纠正错误后通过实验，得到了如下数据，他由此得出结论：并联电路中各个支路的电流相等．其不足之处是：_____．【答案】24. C 25. (1). (2). A26. (1). I C=I A+I B(2). B27. 不变28. 电流表正负接线柱接反了29. 测量数据只有一组，具有偶然性【解析】【24题详解】电流表在干路，所以测量的是C处的电流【25题详解】将L2左端导线联改为连接电流表负接线柱，则测量的是L1 支路的电流，即A处，电路图如下：【26题详解】并联电路中，干路电流等于各支路电流之和；多次实验测量几组不同的数据，故A正确，BCD均无法测得多组数据．【27题详解】并联电路各支路互不影响．【28题详解】正接线柱电流流入，负接线柱电流流出，电流表指针反偏，正负接线柱接反．【29题详解】实验应测量多组数据，只测一组数据具有偶然性，不具有说服力．30.电流的测量（1）测量工具：________，符号为________．正确使用电流表①使用前：观察量程和分度值．②两个量程：量程为3A时，最小刻度值是0.1A；量程为0.6A时，最小刻度值是0.02A．（2）电流表的使用规则①电流表要________联在电路中．②“+”、“﹣”接线柱的接法要正确．电流要从电流表的“+”接线柱________，从“﹣”接线柱________．③被测电流不要超过电流表的量程．④不允许不经过用电器而把电流表直接连到电源的两极上．使用注意事项可归纳为：“两要”、“两不”、“两看清”．①“两要”：电流表要串联到待测电路中，电流要从电流表的“+”接线柱流进，从“﹣”接线柱流出．②“两不”：不能超过电流表的量程，不允许直接接到电源的两极上．③“两看清”：看清量程和分度值．【答案】(1). 电流表(2). (3). 串(4). 流入(5). 流出【解析】【详解】（1）电流的测量工具是电流表，在电路中的符号是；（3）电流表的使用规则，①电流表要串联在电路中．②“+”、“-”接线柱的接法要正确．电流要从电流表的“+”接线柱流入，从“-”接线柱流出．【点睛】①电流表是测量电路电流的仪表；②电流表的使用规则a．电流表要串联联在电路中．b．“+”、“-”接线柱的接法要正确．电流要从电流表的“+”接线柱流入，从“-”接线柱流出，否则指针会倒转．c．被测电流不要超过电流表的量程，在不确定电路电流大小的情况下，选择大量程进行试触．d．不允许不经过用电器而把电流表直接连到电源的两极上，这样会烧坏电流表或电源，甚至引发火灾．四、综合题31.如图所示电路图，已知电流表示数为1A，经过L1的电流为0.3A，L2两端的电压为2V．（1）求经过L2的电流？（2）L1两端的电压为多少？【答案】（1）0.7A；（2）2V【解析】【详解】由电路图可知，两灯泡并联，电流表A测干路电流；(1)根据题意可知,干路电流I＝1A,经过L1的电流I1＝0.3A，因并联电路中干路电流等于各支路电流之和，所以,经过L2的电流：I2＝I−I1＝1A−0.3A＝0.7A；(2)因并联电路中各支路两端的电压相等，所以,L1两端的电压：U1＝U2＝2V.。

沪科版九年级全一册物理第十四章了解电路单元检测试卷一、选择题(每小题5分,共55分)1.(2019四川内江中考)下列有关电现象的说法中正确的是 ( )A.验电器的工作原理是同种电荷互相排斥B.摩擦起电是利用摩擦的方式创造电荷C.电荷的移动形成电流D.与丝绸摩擦过的玻璃棒带负电荷2.(2020广东广州广雅中学模拟)原子是由电子、质子与中子等更微小的粒子所构成。

若以○、 和 分别代表电子、质子与中子,则下列各示意图中,哪个带正电3.(2020山东临沂中考模拟)用毛皮摩擦过的橡胶棒接触验电器的金属球(如图所示),发现验电器的两个金属箔片张开。

以下说法正确的是 ( )A.毛皮和橡胶棒摩擦的过程中创造了电子B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C.验电器的金属箔片张开是因为带了异种电荷D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移4.(2019浙江金华中考)如图是壁挂式拿起即亮手电筒的结构示意图,手电筒插入基座不亮,拔离即亮,塑料片起到了开关的作用。

该手电筒的工作电路图是 ( )5.(2019辽宁绥化中考改编)下列说法中正确的是 ( )A.干电池、蓄电池、电风扇等都是电源B.导电的物体叫做导体,不导电的物体叫做绝缘体C.直接用导线将电源的正、负极连接起来,这种情况叫做短路D.摩擦起电的实质是创造了电荷6.(2020福建泉州十六中期中)如图所示的各电路图中,电流表和电压表使用均正确的是 ( )7.(2019山东聊城中考)在小明的卧室里,同一盏吊顶灯用两个开关控制,一个安装在进门处,另一个安装在床头附近,操作任意一个开关均能独立地开灯和关灯。

下面四幅图中能满足要求的是(其中A中的S1及C中的S1、S2为单刀双掷开关) ( )。

沪科版九年级物理上册第第十四章了解电路一、单项选择题（共20小题；共40分）1. 某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示。

下列说法正确的是A. 丝绸摩擦过的玻璃棒带负电B. 金属箔片张开是由于两箔片带同种电荷而互相排斥C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒2. 如图所示，电路中，电源电压保持不变，且电阻，当电键由闭合变为断开时，电流表示数A. 不变B. 变为原来的倍C. 变为原来的D. 变为零3. 某同学使用电流表时，根据电路中的待测电流。

应选用的量程，但误将“-”和“”两接线柱接入电路，这样做的结果是。

A. 指针摆动角度大，读数更准确B. 指针摆动角度小，读数更准确C. 指针摆动角度大，会损坏电表D. 指针摆动角度小，读数不精确4. 下列关于宇宙的认识正确的是A. 自16世纪后，哥白尼创立了“地心说”，牛顿创立了万有引力理论B. 恒星的位置是固定不变的，太阳是银河系中数以千亿计恒星中的一颗普通的恒星C. “谱线红移”现象说明星系在离我们越来越近D. 我们认识到，宇宙是一个有层次的天体结构系统5. “飞沫传播”是冠状病毒的主要传播方式，口罩能起到很好的防护作用。

在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。

下列哪种材料可以检验口罩静电吸附效果A. 铁块B. 小纸屑C. 石块D. 铜块6. 在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥｡下列说法中正确的是A. 玻璃棒失去电子带正电B. 玻璃棒得到电子带正电C. 在潮湿的环境下重复实验，它们相互吸引D. 玻璃棒在任何条件下都是绝缘体7. 如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于A. 用电器B. 电键C. 导线D. 电源8. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出下图中通过、、三点的电流大小。

2023-2024学年沪科版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计10小题，每题3分，共计30分）1.下列数据中，最接近实际情况的是（）A. 普通家用照明灯的工作电流约为2 \ AB. 一台家用电冰箱一天消耗电能约为10 \ kW cdot hC. 一节新干电池的电压为1.5 \ VD. 中学生课桌高度约为2\ m【答案】C【解析】解： A ．家用照明灯的功率在60 W 左右，工作电流约0.3 A ，故 A错误；B．家用电冰箱一天消耗的电能约0.6 kW \cdot h左右，故 B错误；C ．一节新干电池的电压约为1.5 V ，符合实际，故 C正确；D．中学生的身高在160 cm 左右，课桌的高度大约是中学生身高的一半，在80 cm 左右，故 D错误．故选 C．2.据中央电视台“智力快车”节目介绍，蜜蜂飞行与空气摩擦能产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉．以下说法正确的是（）A. 蜜蜂带正电B. 蜜蜂带负电C. 空气不带电D. 空气带负电【答案】B【解析】解：由于蜜蜂飞行与空气摩擦产生静电，蜜蜂在飞行中就可以吸引带正电的花粉，根据异种电荷互相吸引，同种电荷互相排斥的规律．因此蜜蜂带负电．故选B．3.如图所示，闭合开关后，小灯泡L_1和L_2都正常发光，那么关于电表a和b的说法正确的是（）A. a是电压表，b是电流表B. a是电流表，b是电压表C. a、b都是电流表D. a、b都是电压表【答案】B【解析】解：A、如果a是电压表，b是电流表，则为灯泡L_1的简单电路，L_2不能发光．此选项错误；B、如果a是电流表，b是电压表，两只灯泡并联，a测L_2支路电流，b测电路电压，两只灯泡正常发光．此选项正确；C 、如果ab都是电流表，会造成电源短路，灯泡不能发光．此选项错误；D、如果ab都是电压表，相当于断路，则为灯泡L_1的简单电路，L_2不能发光．此选项错误．故选B．4.人类对原子结构的探究最早是从静电现象开始的。

《认识电路》一．选择题（共10 小题）1．以下列图电路，研究串通电路中电流的特点实验时电流表甲和乙的示数分别为0.18 安和 0.16 安，造成两个电流表示数不同样的原因可能是（）A．灯泡 L1和 L2在电路中的地址B．灯泡 L1和 L2的电阻不同样C．导线有电阻D．电流表的缘故2．以下列图，在研究“并联电路的电流关系”时，小明用电流表分别测出A、 B、 C 三处的电流为I A=0.4A ， I B=0.2A ， I C=0.2A ，记录数据后，他下一步应该做的最合理的操作是（）A．解析数据，得出结论B．改变电源电压，再测出几组电流值C．换用不同样规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完好同样的电流表指针偏转均如图乙所示，则经过灯泡L1和 L2的电流分别为（）A． 1.5A 0.3A B．0.3A 1.2AC． 1.2A 0.3 A D．0.3A 1.5 A4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（）A．灰尘的自然积聚B．电视机工作时屏表面温度较高而吸附空气中灰尘C．荧光屏有较强的吸附灰尘能力D．电视机工作时显示屏有静电而吸附灰尘5．以下说法中正确的选项是（）A．自然界中只有正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．摩擦起电的过程是创立电荷的过程D．静电总是有害的6．以下说法中与事实最为吻合的是（）A．一节新的7 号南孚电池电压为 1.5VB．人体的正常体温约为40℃C．空调的电流约为220AD．经过技术改进，热机的效率能够达到100%7．测量电压的工具是（）A．电压表B．电流表C．验电器D．电能表8．以下列图的电路中，甲、乙是连结在电路中的两只电学仪表，闭合开关S 后，灯L 1、 L2均正常发光，则（）A．甲是电流表，乙是电压表，灯L1和L 2串通B．甲是电流表，乙是电压表，灯L1和L 2并联C．甲是电压表，乙是电流表，灯L1和L 2串通D．甲是电压表，乙是电流表，灯L1和L 2并联9．一只电压表有0～3V和0～ 15V 两个量程，某次实验中用的是0～3V 量程，而从0～ 15V 量程的刻度盘上发现指针所指的电压恰好是8.5V ，而实质电压值是（）A． 8.5V B． 2.7V C．1.7V D． 1.5V10．以下列图，甲、乙两个小灯泡连结在电路中，①②③可能是电压表或电流表（）A．若①②为电流表，③为电压表，两灯都亮B．若①②为电压表，③为电流表，两灯都亮C．若①③为电压表，②为电流表，两灯串通都不亮D．若①③为电流表，②为电压表，两灯并联都亮二．多项选择题（共5 小题）11．10 个小灯泡串通在一起，已知某处电路的电流是100mA，则经过每个小灯泡的电流是（）A． 100mA B． 10mA C．0.1A D． 1000mA12．在研究并联电路电流关系的活动中，某同学连好以下列图的电路后，用电流表测出a、 b、c 三处的电流分别为I a=1A、 I b=0.4A、 I c =0.6A ，并将数据记录在表格中，则下一步应该做的（）A．改变电源电压，再测出几组电流值B．解析数据，得出结论C．换用不同样规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次13．在如图甲电路中，闭合开关S 后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，以下说法正确的选项是（）A．电路的总电流为 1.5AB．经过灯L1、 L2的电流都为0.3AC．经过灯L1的电流为 1.2AD．电流表A1的示数是 1.2A14．以下数据中最吻合实质的是（）A．一节新干电池的电压为 1.5VB．今天教室内的气温约为60℃C．温度降低到零摄氏度时，物体将不再拥有内能D．对人体的安全电压为不高于36V15．图中用电压表能测量出电灯L1两端的电压的是（）A．B．C．D．三．填空题（共 5 小题）16．市场上销售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢欣的气氛。

2023-2024学年沪科版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计15小题，每题3分，共计45分）1.把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开，这是因为（）A. 同种电荷相互排斥B. 异种电荷相互排斥C. 分子之间存在斥力D. 分子之间存在空隙【答案】A【解析】解： A B．把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开，它们带有同种电荷互相排斥，故 A正确， B错误；C D ．带电塑料片相互靠近会张开是电荷之间的作用，不是分子间的作用，故CD错误．故选 A．2.周末，小明帮爸爸擦汽车，发现擦完车玻璃的干毛巾很容易吸附灰尘，且与毛皮摩擦过的橡胶棒相互排斥，这是由于（）A. 摩擦过程中干毛巾创造了电荷B. 干毛巾的电子转移到玻璃上C. 干毛巾和橡胶棒带同种电荷相互排斥D. 车玻璃束缚电子的能力比较强【答案】C【解析】解：摩擦起电的实质不是创造了电荷，而是电子的转移，故 A错误．用毛皮摩擦橡胶棒，橡胶棒的原子核束缚核外电子本领强，夺得电子，因多余电子带负电，擦完玻璃的干毛巾与毛皮摩擦过的橡胶棒相互排斥，说明干毛巾和橡胶棒带同种电荷，干毛巾的原子核束缚核外电子本领强，夺得电子，电子从玻璃转移到干毛巾上，使干毛巾带负电，故 C正确， BD错误．故选 C．3.用毛皮摩擦橡胶棒，橡胶棒带负电，这是由于（）A. 摩擦起电创造了电荷B. 橡胶棒上的正电荷转移到了毛皮上C. 毛皮上的电子转移到了橡胶棒上D. 橡胶棒上的电子转移到了毛皮上【答案】C【解析】解：A．摩擦起电不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正负电荷分开，故 A错误．BCD．用毛皮摩擦橡胶棒，橡胶棒带负电，是毛皮上的电子转移到了橡胶棒上，使橡胶棒有了多余的电子而带负电，不是橡胶棒上的正电荷转移到毛皮上，故 BD错误， C正确．4.将带负电的橡胶棒靠近用细线悬挂着的泡沫小球，相互作用情况如图所示，则（）A. 小球不带电B. 小球带正电C. 小球带负电D. 该现象说明同种电荷相互吸引【答案】C【解析】解：用带负电的橡胶棒靠近悬挂的泡沫小球时，它们相互排斥，则这个泡沫小球一定和橡胶棒带相同的电荷，所以小球带负电．故选 C．5.某同学用手摩擦过的气球靠近头发，发现头发会被气球吸引，同时靠近的头发会分开，对上述现象，下列解释正确的是（）A. 气球摩擦后带上了电荷，会吸引轻小物体B. 靠近的头发会分开，是因为它们带上了异种电荷C. 气球对头发的引力和地球吸引物体的力是同一种力D. 气球与手摩擦后，气球和受所带的电荷电性（即电荷的正负）相同【答案】A【解析】解：A、气球摩擦后带上了电荷，带电体有吸引轻小物体的性质，故A正确；B、同种电荷相互排斥，靠近的头发会分开，是因为它们带上了同种电荷，故B错误；C 、气球对头发的引力是电荷间的相互作用，和地球吸引物体的力是万有引力，故C错误；D、气球与手摩擦后，电荷发生了转移，气球和受所带的电荷电性相反，故D错误．故选：A．6.四个轻质小球A 、 B、 C、 D之间的相互作用情况如图所示．已知 A带正电，则对 D球的带电情况判断正确的是（）A. 一定带正电C. 一定不带电D. 可能带电也可能不带电【答案】D【解析】解：已知A带正电，A、B相互排斥，则B带负电；C、B相互吸引，说明 C 带正电或不带电；C、D相互吸引，则 D带电或者不带电．故选 D．7.下列各图能正确反映电荷之间、磁极之间相互作用规律的是（）A.B.C.D.【答案】B【解析】解：A、同种电荷相互排斥，异种电荷相互吸引，该选项在都是正电荷，应该排斥，故A错误；B、该图中是S极和N极相互吸引，故B正确；C 、异种电荷应该相互吸引，故C错误；D、N极和S极是异名磁极，应该相互吸引，故D错误．故选：B．8.用丝绸摩擦过的玻璃棒能吸引轻小物体，这是因为（）A. 被摩擦过的玻璃棒带上了电荷B. 丝绸摩擦玻璃棒的过程中产生了电荷C. 被吸引的轻小物体一定带正电荷D. 被吸引的轻小物体一定带负电荷【答案】A【解析】解： A．用丝绸摩擦过的玻璃棒带正电，是玻璃棒上的原子核束缚电子的能力弱，使一部分电子从玻璃棒上转移到丝绸上，故 A正确；B．丝绸摩擦玻璃棒的过程中发生了电荷的转移，故 B错误；CD．被吸引的轻小物体不一定是带电体，故 CD错误．故选 A．9.据中央电视台“智力快车”节目介绍，蜜蜂飞行与空气摩擦能产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉．关于这个现象，以下说法正确的是（）A. 蜜蜂不带电B. 与蜜蜂摩擦过的空气带正电C. 蜜蜂带正电D. 与蜜蜂摩擦过的空气不带电【答案】B【解析】解：由于蜜蜂飞行与空气摩擦产生静电，蜜蜂在飞行中就可以吸引带正电的花粉，根据异种电荷互相吸引，同种电荷互相排斥的规律．因此蜜蜂带负电，与蜜蜂摩擦过的空气带正电．故选B．10.下列说法不正确的是（）A. 摩擦起电并没有创造电荷，而是电荷的转移B. 固体和液体很难被压缩是因为分子间存在斥力C. 用手捏海绵，海绵的体积缩小了，说明分子间有空隙D. “南国汤沟酒，开坛十里香”，远远地闻到酒香是由于分子的无规则运动引起的【答案】C【解析】解： A ．摩擦起电并没有创造电荷，而是电荷的转移，正确；B．固体和液体很难被压缩是因为分子间存在斥力，正确；C ．用手捏海绵，海绵的体积缩小了，说明海绵中间有空隙，不能说明分子之间有空隙，故错误；D．“南国汤沟酒，开坛十里香”，远远地闻到酒香是因为酒精分子在空气中发声扩散现象，说明分子在不停地作无规则运动，故正确．本题选错误的，故选 C．11.用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相吸引，由此可判定（）A. 小球一定带正电B. 小球可能带正电，也可能不带电C. 小球一定不带电D. 小球可能带负电，也可能不带电【答案】B【解析】解：题中说毛皮摩擦过的橡胶棒，此棒一定带负电，又说棒与小球吸引，说明棒与小球带异种电荷或不带电，若带异种电荷则带正电．故选项ACD错误，B正确．故选B．12.用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷．下列说法中正确的是（）A. 梳子得到了一些电子B. 梳子失去了一些电子C. 梳子失去了一些原子核D. 摩擦创造了电荷【答案】A【解析】解：梳子和头发摩擦，梳子带的负电荷说明梳子得到了电子．故选： A．13.把毛皮摩擦过的橡胶棒靠近轻质小球时，小球被吸引，则这个小球（）A. 一定不带电B. 一定带负电C. 一定带正电D. 可能不带电【答案】D【解析】毛皮摩擦过的橡胶棒带负电，小球被吸引，小球可能带正电也有可能不带电。
