用于5kW便携式发电系统的永磁同步发电机设计

永磁同步电机的设计与控制第一章：绪论永磁同步电机是一种新型的高效率、高功率密度的电机，已经在电动汽车、风力发电机、工业自动化等领域得到了广泛的应用。

本文将详细介绍永磁同步电机的设计和控制方法。

第二章：永磁同步电机的结构及原理永磁同步电机分为表面永磁式和内置永磁式两种结构，本文主要介绍表面永磁式永磁同步电机。

表面永磁式永磁同步电机由定子、转子和永磁体三个部分组成。

其中，定子装有三个相位的绕组，电流流经绕组时产生旋转磁场。

转子则由带有永磁体的铁芯构成，永磁体的磁场与定子旋转磁场形成磁矩，从而产生转矩。

第三章：永磁同步电机的设计永磁同步电机的设计包括选型、计算和仿真三个方面。

选型时需要根据具体的应用场景，选择合适的功率、转速等参数。

计算方面需要根据电机的结构参数，如磁极数、绕组匝数等，计算电机的性能参数，如转子电感、定子电阻等。

仿真则是通过电机仿真软件进行的，可以进行电机性能模拟、相位电流控制仿真等。

第四章：永磁同步电机的控制永磁同步电机的控制包括电压源控制和电流源控制两种方式。

电压源控制是通过控制电机的电网侧电压，控制电机的转速和转矩，需要控制电机的反电动势。

电流源控制则是通过控制电机的电机侧电流，控制电机的转速和转矩。

电流源控制不需要控制反电动势，可以提高电机的控制精度。

第五章：永磁同步电机的应用永磁同步电机在电动汽车、风力发电机、工业自动化等领域得到了广泛应用。

在电动汽车中，永磁同步电机具有高效率、高功率密度、质量轻等优点。

在风力发电机中，永磁同步电机可以通过尽可能地提高风力机的利用率，提高风力发电机的发电效率。

在工业自动化中，永磁同步电机可以被应用于各种机械传动系统中，提高传动效率，降低能耗。

第六章：结论永磁同步电机是一种新型的高效率、高功率密度的电机，在电动汽车、风力发电机、工业自动化等领域有广泛的应用前景。

掌握永磁同步电机的设计和控制方法，对于电机的工程应用具有重要的意义。

永磁同步风力发电机的设计概述永磁同步风力发电机是一种高效能、可靠性好、实用性强的风力发电机，是利用风能转化成电能的主要设备之一。

与传统的异步发电机相比，它具有转速高、功率密度大、体积小、结构简单等优点。

工作原理永磁同步风力发电机的工作原理与其他同步发电机基本相同，即利用永磁体和转子产生磁力线，通过定子线圈和电源之间的相互作用将机械能转换为电能。

具体来说，当转子转动时，永磁体和转子之间的磁场产生旋转磁流，切割了定子线圈上的导体，从而产生感应电动势，使发电机输出电能。

设计参数永磁同步风力发电机的设计参数主要包括额定电压、额定功率、额定转速、极对数等。

其中，额定电压和额定功率是发电机的最基本参数，反映了发电机的额定性能；额定转速则影响发电机的效率和电力特性，是设计中非常关键的参数；极对数则决定了发电机的转速与电压之间的关系，与发电机的最大输出功率密切相关。

设计流程永磁同步风力发电机的设计流程主要包括选择永磁材料、定子绕组设计、转子设计和磁路设计等步骤。

首先，选择合适的永磁材料，一般以稀土永磁材料为主。

其次，根据设计参数确定定子线圈的形状、绕组方式和导线截面积等参数。

然后，进行转子设计，计算出转子的参数和永磁体的磁通量。

最后，利用磁路分析软件对整个发电机的磁路进行仿真，确定各部分的参数，以实现最佳性能。

设计考虑在永磁同步风力发电机的设计过程中，需要考虑以下几个方面：1.磁路设计：合理的磁路设计能够提高发电机的效率和功率密度，应根据具体的设计参数确定磁路参数。

2.转子设计：转子的设计需要考虑转速、扭矩、惯量等因素，应根据具体的要求进行设计。

3.定子线圈设计：定子线圈是发电机中重要的部件之一，应根据具体的设计要求选择合适的材料和绕组方式。

4.控制系统设计：永磁同步发电机需要配备相应的控制系统来保证其稳定性和可靠性。

永磁同步风力发电机是一种高效、高性能、高可靠性的风力发电技术，经过科学合理的设计，可以实现最佳性能和最大限度的能量收取。

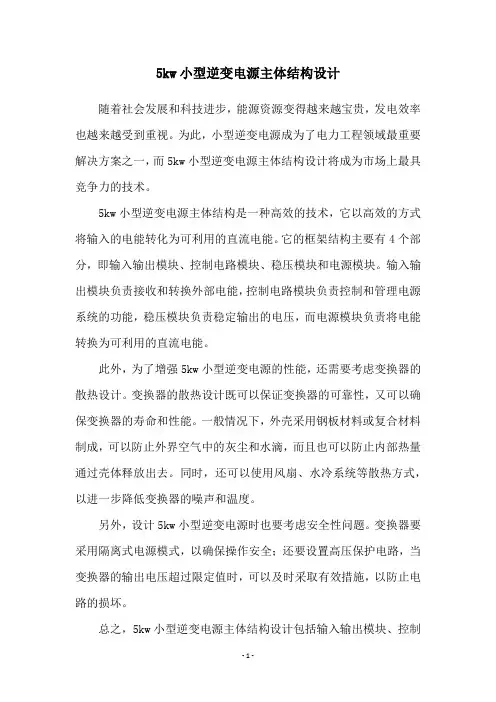

5kw小型逆变电源主体结构设计
随着社会发展和科技进步，能源资源变得越来越宝贵，发电效率也越来越受到重视。

为此，小型逆变电源成为了电力工程领域最重要解决方案之一，而5kw小型逆变电源主体结构设计将成为市场上最具竞争力的技术。

5kw小型逆变电源主体结构是一种高效的技术，它以高效的方式将输入的电能转化为可利用的直流电能。

它的框架结构主要有4个部分，即输入输出模块、控制电路模块、稳压模块和电源模块。

输入输出模块负责接收和转换外部电能，控制电路模块负责控制和管理电源系统的功能，稳压模块负责稳定输出的电压，而电源模块负责将电能转换为可利用的直流电能。

此外，为了增强5kw小型逆变电源的性能，还需要考虑变换器的散热设计。

变换器的散热设计既可以保证变换器的可靠性，又可以确保变换器的寿命和性能。

一般情况下，外壳采用钢板材料或复合材料制成，可以防止外界空气中的灰尘和水滴，而且也可以防止内部热量通过壳体释放出去。

同时，还可以使用风扇、水冷系统等散热方式，以进一步降低变换器的噪声和温度。

另外，设计5kw小型逆变电源时也要考虑安全性问题。

变换器要采用隔离式电源模式，以确保操作安全；还要设置高压保护电路，当变换器的输出电压超过限定值时，可以及时采取有效措施，以防止电路的损坏。

总之，5kw小型逆变电源主体结构设计包括输入输出模块、控制
电路模块、稳压模块和电源模块等部分，此外还要考虑散热设计和安全性等方面。

采用这种设计可以达到最佳的效果，得到较高的可靠性和稳定性，耐久性也会大大提高，从而满足工程的要求。

KW调速永磁同步电动机电磁设计方案程序第一步：确定设计参数1.确定工作功率：根据应用需求确定电动机的额定功率，例如10KW。

2.确定额定电压和额定频率：根据应用需求确定电动机的额定电压和额定频率。

3.确定电机的极对数：根据电动机的输入电压和频率，计算电机的巡线频率，从而确定电机的极对数。

4.确定磁场势和磁铁尺寸：根据电机的额定功率和电机的极对数，计算电机的磁场势，从而确定所需的永磁体尺寸。

第二步：电机电磁设计计算1.计算电机的相间电压和相间电流：根据电动机的额定功率和电机的额定电压，计算电机的相间电流。

2.计算电机的磁通和永磁体的磁通密度：根据电机的相间电流和电机的极对数，计算电机的磁通。

根据电机的磁通和电机的磁铁尺寸，计算永磁体的磁通密度。

3.计算电机的绕组电阻和绕组电感：根据电机的相间电压和电机的相间电流，计算电机的绕组电阻。

根据电机的相间电压和电机的极对数，计算电机的绕组电感。

4.计算电机的工作转速和输出扭矩：根据电机的输入电压、电机的绕组电阻和电机的电磁转矩，计算电机的工作转速和输出扭矩。

第三步：电机电磁设计方案优化1.根据应用需求对电机的工作转速和输出扭矩进行调整：根据应用需求，对电机的工作转速和输出扭矩进行调整，例如增加或减小电机的绕组电阻或电机的磁通密度。

2.重新计算电机的绕组电阻和绕组电感，以及工作转速和输出扭矩：根据调整后的电机参数，重新计算电机的绕组电阻和绕组电感，以及工作转速和输出扭矩。

3.根据计算结果，评估电机的电磁设计方案的可行性和性能：根据计算结果，评估电机的电磁设计方案的可行性和性能，例如判断电机的工作转速和输出扭矩是否达到设计要求。

4.如有必要，进行多次优化和调整，以获得满足设计要求的电磁设计方案。

总结：以上是一个KW调速永磁同步电动机电磁设计方案的基本步骤和程序。

通过确定设计参数，进行电机电磁设计计算，以及根据应用需求进行优化和调整，可以获得满足设计要求的电磁设计方案。

永磁同步风力发电机的设计
永磁同步风力发电机的设计原理是基于磁场相互作用的。

它由发电机主机和控制系统两部分组成。

发电机主机包括永磁体、定子和转子。

永磁体产生一个恒定的磁场，而转子则根据风力的作用旋转。

通过磁场相互作用，产生感应电流，从而实现电能的转换。

在永磁同步风力发电机的设计中，需要考虑以下几个方面。

首先是永磁体的选择。

永磁体应具有高磁能积和稳定的磁性能，以确保发电机的高效运行。

其次是定子的设计。

通过合理布置定子的线圈，可以增加磁通，并提高发电机的输出功率。

最后是转子的设计。

转子应具有低风阻和高转速的特点，以提高发电机的转动效率。

永磁同步风力发电机相比传统风力发电机具有许多优势。

首先，永磁同步风力发电机具有更高的转速范围。

传统风力发电机的转速受限于同步发电机的特性，而永磁同步风力发电机可以实现更高的转速，从而提高发电效率。

其次，永磁同步风力发电机具有更高的功率密度。

由于永磁同步风力发电机采用高效的永磁体，其功率密度可以达到传统发电机的几倍。

最后，永磁同步风力发电机具有更低的维护成本。

传统风力发电机由于使用了大量的齿轮传动装置，容易发生故障，而永磁同步风力发电机通过减少传动装置的使用，降低了维护成本。

综上所述，永磁同步风力发电机是一种具有很大潜力的新型发电机。

通过合理的设计和优化，可以实现更高的转速、更高的功率密度和更低的维护成本。

随着技术的不断进步，相信永磁同步风力发电机将在风力发电领域发挥重要的作用。

5kW的小型独立运行的风力发电系统设计一、风力发电的原理和特点原理：风力发电是利用风能来发电，而风力发电机组是将风能转化为电能的机械。

风轮是风电机组最主要的部件，由桨叶和轮毂组成。

桨叶具有良好的动力外形，在气流的作用下能产生空气动力是风轮旋转，将风能转化为机械能，再通过齿轮箱增速驱动发电机，将机械能转化电能。

然后在依据具体要求需要，通过适当的变换将其存储为化学能或者并网或者直接为负载供电。

特点：1、可再生，且清洁无污染。

2、风速随时变化，风电机组承受着十分恶劣的交变载荷。

3、风电的不稳定性会给电网或负载带来一定的冲击影响。

风力发电系统一般由叶轮、发电机及齿轮箱(在直驱系统中已省去齿轮箱)、整流器、直流环节、逆变器等组成3、装机容量的计算：1.负载用电情况的计算负载功率：5kW；日总耗电量：5 kW×6h=30kWh；月总耗电量：30kWh×30=900kWh；年总耗电量：900kWh×12=10800kWh二.风力发电机组的选型风力机一般分为水平轴和垂直轴两种，垂直轴的风力机主要缺点是转矩脉动大，在遇到强风时不易调速。

现在的风力机主要是水平轴螺旋桨推进器型的。

水平轴风力机主要由风轮、回转体、调速机构、调向机构、手刹车机构、增速齿轮箱、发电机、塔架等部件所组成。

风轮由气动性能优异的叶片装在轮毂上所组成，风轮采用定桨距或变桨距两种，小型风力机以定桨距居多。

这里采用水平轴定桨距的。

1、产品介绍:5kw小型风力发电机系统，家用FD5.0-5000W加工定制：是型号：FD5.0-5000w额定功率：5000（W）W输出电压：220（V）风轮直径：5（m）m叶片数目：3片额定风速：8（m/s）m/s产品认证：CE额定转速：220转/分钟启动风速：3m/sm/s塔架类型：拉锁塔架2、产品特点:1）、起动风速低，风能利用率高；体积小，外型美观、运行振动低。

2）、安装采用人性化设计，方便设备安装、维护和检修。

永磁同步电机的电磁方案设计目标永磁同步电机是一种高效、高性能的电机，它在工业和交通等领域有着广泛的应用。

设计一个全面的电磁方案，旨在提高永磁同步电机的效率和性能，并确保方案具有可行性和可靠性。

实施步骤1. 系统需求分析首先，我们需要对系统的需求进行详细分析。

这将包括电机的额定功率、额定转速、工作环境等方面的要求。

同时，还需要了解电机的负载特性和工作条件，例如启动和停止频率、负载变化性等。

通过对系统需求的准确分析，可以为后续的电磁方案设计提供准确的参考。

2. 永磁材料选择永磁同步电机的性能和效率主要依赖于所使用的永磁材料。

目前，常用的永磁材料有永磁钕铁硼（NdFeB）、永磁钴铁（SmCo）和永磁铁硼（AlNiCo）等。

根据系统需求和成本考虑，选择合适的永磁材料。

3. 电磁设计和优化电磁设计是永磁同步电机设计的核心环节，它决定了电机的性能和效率。

在电磁设计中，需要考虑的因素包括磁极形状、磁极数目、绕组形状、绕组电流分布等。

通过使用电磁设计软件，可以对电机的电磁特性进行仿真和优化，以达到最佳的效果。

4. 控制系统设计控制系统设计是实现永磁同步电机高效工作的关键。

在控制系统设计中，需要考虑的因素包括电机的转速闭环控制、电流闭环控制、转矩控制等。

通过使用先进的控制算法和硬件设备，可以实现电机的高效、精确控制。

5. 效率优化和节能措施为了提高永磁同步电机的效率，可以采取一些节能措施。

例如，优化电机的磁路设计，减少铁损耗和铜损耗；采用新型的磁材料和绝缘材料，降低磁耗和电阻损耗；合理选择电机的工作点，使其在高效区工作等。

通过这些措施，可以提高电机的效率，降低运行成本。

6. 实验验证和性能评估在电磁方案设计完成后，需要进行实验验证和性能评估。

通过搭建实验平台和测试设备，对电机的功率、转速、转矩、效率等性能进行测试和评估。

通过与设计要求进行比较，评估电磁方案的优劣，并进行必要的调整和改进。

7. 持续改进和优化永磁同步电机的电磁方案设计是一个渐进的过程，需要不断改进和优化。

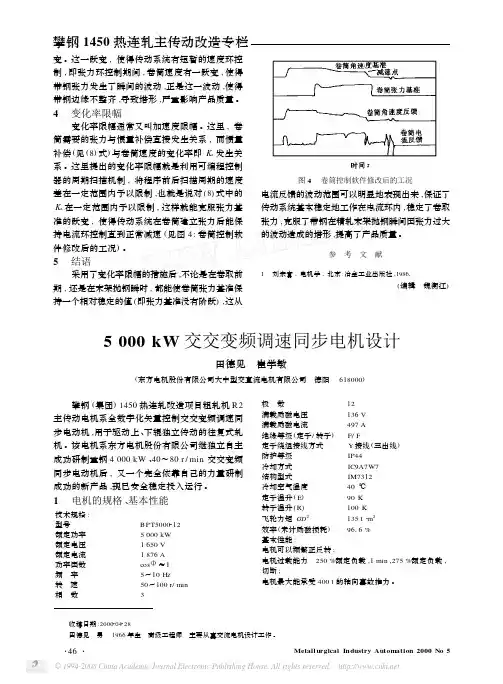

・46・Metall urgical Industry Automation 2000No 5收稿日期:2000204228田德见男1966年生高级工程师主要从事交流电机设计工作。

图4卷筒控制软件修改后的工况变。

这一跃变,使得传动系统有短暂的速度环控制,即张力环控制期间,卷筒速度有一跃变,使得带钢张力发生了瞬间的波动,正是这一波动,使得带钢边缘不整齐,导致塔形,严重影响产品质量。

4变化率限幅变化率限幅通常又叫加速度限幅。

这里,卷筒需要的张力与惯量补偿直接发生关系,而惯量补偿(见(8)式)与卷筒速度的变化率即K a 发生关系。

这里提出的变化率限幅就是利用可编程控制器的周期扫描机制,将程序前后扫描周期的速度差在一定范围内予以限制,也就是说对(8)式中的K a 在一定范围内予以限制,这样就能克服张力基准的跃变,使得传动系统在卷筒建立张力后能保持电流环控制直到正常减速(见图4:卷筒控制软件修改后的工况)。

5结语采用了变化率限幅的措施后,不论是在卷取前期,还是在末架抛钢瞬时,都能使卷筒张力基准保持一个相对稳定的值(即张力基准没有阶跃),这从电流反馈的波动范围可以明显地表现出来,保证了传动系统基本稳定地工作在电流环内,稳定了卷取张力,克服了带钢在精轧末架抛钢瞬间因张力过大的波动造成的塔形,提高了产品质量。

参考文献1刘宗富1电机学1北京:冶金工业出版社,19861(编辑魏衡江)(东方电机股份有限公司大中型交直流电机有限公司德阳618000)田德见崔学敏5000kW 交交变频调速同步电机设计极　数12满载励磁电压136V 满载励磁电流497A 绝缘等级(定子/转子)F/F 定子绕组接线方式Y 接线(三出线)防护等级IP44冷却方式IC9A7W7结构型式IM7312冷却空气温度40℃定子温升(E )90K 转子温升(R )100K飞轮力矩GD 2135t ・m 2效率(未计励磁损耗)9616%基本性能:电机可以频繁正反转;电机过载能力　250%额定负载,1min ,275%额定负载,切断;电机最大能承受400t 的轴向事故推力。

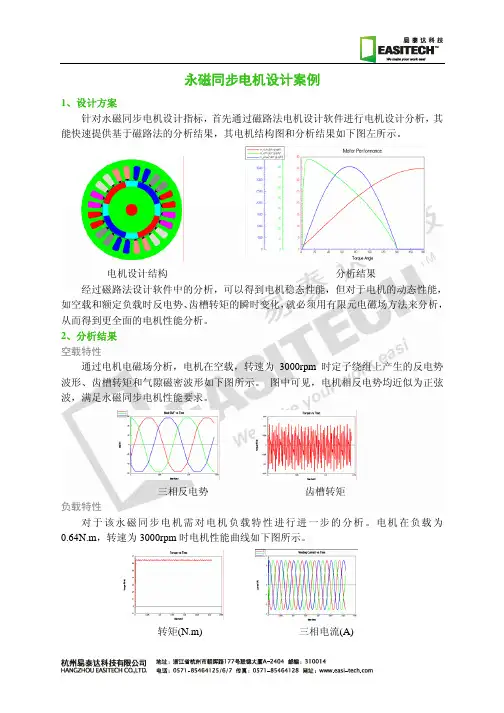

永磁同步电机设计案例
1、设计方案
针对永磁同步电机设计指标，首先通过磁路法电机设计软件进行电机设计分析，其能快速提供基于磁路法的分析结果，其电机结构图和分析结果如下图左所示。

电机设计结构 分析结果
经过磁路法设计软件中的分析，可以得到电机稳态性能，但对于电机的动态性能，如空载和额定负载时反电势、齿槽转矩的瞬时变化，就必须用有限元电磁场方法来分析，从而得到更全面的电机性能分析。

2、分析结果
空载特性
通过电机电磁场分析，电机在空载，转速为3000rpm 时定子绕组上产生的反电势波形、齿槽转矩和气隙磁密波形如下图所示。

图中可见，电机相反电势均近似为正弦波，满足永磁同步电机性能要求。

三相反电势 齿槽转矩
负载特性
对于该永磁同步电机需对电机负载特性进行进一步的分析。

电机在负载为0.64N.m ，转速为3000rpm 时电机性能曲线如下图所示。

转矩(N.m) 三相电流(A)
3、仿真与实测结果对比
样机有限元仿真结果和实测结果的对比如下表所示
性能指标效率（%）线电流（A）额定转矩（N. m）功率因数
仿真结果92.03 2.0 0.644 0.99 实测结果91.9 2.09 0.64 0.98
4、总结
通过以上分析可见，基于磁路法电机设计和有限元磁场分析所设计的永磁同步电
机，仿真分析结果与样机实测结果相当吻合。

至此，也完成了永磁同步电机的设计分析。

哈尔滨工业大学《交流永磁同步电机理论》课程报告:永磁同步风力发电机的设计（系）电气工程及其自动化学科电气工程授课教师 ___________________________学号 ______________________________研究生 _____________________________年六月二0一第1章小型永磁发电机的基本结构小型风力发电机因其功率低，体积小，一般没有减速机构，多为直驱型。

发电机型式多种多样，有直流发电机、电励磁交流发电机、永磁电机、开关磁阻电机等。

其中永磁电机因其诸多优点而被广泛采用。

1.1小型永磁风力发电机的基本结构按照永磁体磁化方向与转子旋转方向的相互关系，永磁发电机可分为径向式、切向式和轴向式。

（1）径向式永磁发电机径向式转子磁路结构中永磁体磁化方向与气隙磁通轴线一致且离气隙较近，漏磁系数较切向结构小，径向磁化结构中的永磁体工作于串联状态，只有一块永磁体的面积提供发电机每极气隙磁通，因此气隙磁密相对较低。

这种结构具有简单、制造方便、漏磁小等优点。

径向磁场永磁发电机可分为两种：永磁体表贴式和永磁体内置式。

表贴式转子结构简单、极数增加容易、永磁体都粘在转子表面上，但是，这需要高磁积能的永磁体（如钕铁硼等）来提供足够的气隙磁密。

考虑到永磁体的机械强度，此种结构永磁电机高转速运行时还需转子护套。

内置式转子机械强度较高，但制造工艺相对复杂，制造费用较高。

径向磁场电机用作直驱风力发电机，大多为传统的内转子设计。

风力机和永磁体内转子同轴安装，这种结构的发电机定子绕组和铁心通风散热好，温度低，定子外形尺寸小；也有一些外转子设计。

风力机与发电机的永磁体外转子直接耦合，定子电枢安装在静止轴上，这种结构有永磁体安装固定、转子可靠性好和转动惯量大的优点，缺点是对电枢铁心和绕组通风冷却不利，永磁体转子直径大，不易密封防护、安装和运输［1］。

表贴式和径向式的结构如图1-1 2所示。

摘要当今对可再生能源的开发利用中，风能由于其突出的优点而成为了研究的热点，风力发电是我国能源和电力可持续发展战略的最现实的选择。

直驱永磁同步风力发电机去掉了风力发电系统中常见的齿轮箱，让风力机直接拖动电机转子运转在低速状态，这样就没有了齿轮箱所带来的噪声、故障率高和维护成本大等问题，从而提高了运行的可靠性。

本文对风力发电机的发展史和风力发电机的种类进行了详细的介绍；根据永磁电机的技术要求，进行电磁方案的初步设计，确定电机的基本结构、永磁体和铁心尺寸及绕组参数；应用ANSOFT软件进行风力发电机的设计并优化永磁发电机的性能指标。

关键词: 风力发电机，永磁电机设计，ANSOFT软件ABSTRACTRecently ,the renewable energy such as wind power have been strongly encouraged because of environmental problem and shortage of traditional energy sources in the near future．Without the typical gearbox in wind-generating system and the disadvantages caused by gearbox，the PMSG(Permanent Magnet Synchronous Generator)is directly driven by the wind turbine at low speed，which makes the operation of the generator more liable.The history of the development of wind turbines and wind turbine types were described in detail; Based on permanent magnet motor of the technical requirements，designer makes the preliminary design of the electromagnetic program, and determines the basic structure of the motor, permanent magnet and the core size and winding parameters; Apply ANSOFT ware to design wind turbine and to optimize performance of permanent magnet generator.KEY WORDS：Wind turbine, permanent magnet motor design, ANSOFT software目录摘要 (I)ABSTRACT (II)第1章绪论 (1)1.1 风力发电机的发展历史概述 (1)1.2 风力发电机的分类 (2)1.2.1直驱式风力发电机 (2)1.2.2双馈式风力发电机 (2)1.3 永磁风力发电机的特点 (3)1.4 本设计开发的风力发电机 (4)第2章永磁风力发电机的设计 (5)2.1发电机结构的选取 (5)2.2 永磁同步发电机电机转子磁路结构 (6)2.2.1切向式转子磁路结构 (6)2.2.2径向式转子磁路结构 (7)2.2.3混合式转子磁路结构 (8)2.2.4轴向式转子磁路结构 (8)2.3 励磁电动势和气隙合成电动势 (9)2.4 交、直轴电枢反应和电枢反应电抗 (12)2.5 固有电压调整率和降低措施 (13)2.6 短路电流倍数的计算 (14)2.7 永磁同步发电机电动势波形 (15)2.8 永磁材料的性能和选用 (16)2.8.1热稳定性 (16)2.8.2磁稳定性 (17)2.8.3化学稳定性 (17)2.8.4时间稳定性 (17)2.8.5永磁材料的选择原则为： (17)2.8.6 主要尺寸的选择 (18)2.8.7 永磁体尺寸与电磁负荷的选择 (19)2.8.8 定子绕组参数 (20)2.9手算算例 (23)第3章运用ansoft软件进行风力发电机的设计 (28)3.1 ansoft软件介绍 (28)3.2 RMXPRT介绍及应用 (28)3.2.1 RMXPRT工作界面 (28)3.2.2RMXPRT的特点 (30)3.3 Maxwell控制板 (31)3.3.1定子设计 (32)3.3.2定子绕组设计 (33)3.3.3转子磁极数据 (34)3.4设计输出 (35)3.5性能曲线 (41)第4章结论 (48)致谢 (49)参考文献 (50)第1章绪论1.1 风力发电机的发展历史概述我国是最早使用风帆船和风车的国家之一，至少在3000年前的商代就出现了帆船，到唐代风帆船已广泛用于江河航运。

5kw卡帕发电机制作方法5kw卡帕发电机是一种非常常见的发电机。

它具有功率大、稳定性好、结构简单等特点，因此被广泛应用于许多领域，如民用、工业、交通等。

本文将介绍5kw卡帕发电机的制作方法，供有需要的读者参考和借鉴。

1、准备工作在制作5kw卡帕发电机之前，需要准备一些工具和材料，如电动机、不绝缘铜线、磁铁、氟橡胶、磁性材料、磁铁测量仪、电容器、涂料等。

这些材料和工具的选购需要根据实际需求及制作条件进行选择。

2、制作定子首先，需要制作定子。

定子是卡帕发电机的电源部分，其中包含线圈和铁芯。

制作定子的步骤如下：1) 按照设计要求，将铁芯加工成所需形状和尺寸，并涂上涂料以防止腐蚀；2) 按照设计要求绕制线圈，将线圈封装在磁性材料内；3) 将线圈和铁芯组合在一起，进行定位和精密加工。

3、制作转子接下来，需要制作转子。

转子是卡帕发电机的转动部分，其中包含磁铁和氟橡胶。

制作转子的步骤如下：1) 按照设计要求将磁铁加工成所需形状和尺寸；2) 将磁铁与氟橡胶碟组合，制成转子；3) 将转子进行定位和精密加工。

4、组装发电机最后，需要将定子和转子组装在一起，制成完整的5kw卡帕发电机。

组装发电机的步骤如下：1) 将定子和转子进行组装，并进行磁铁对准；2) 在定子上安装电容器；3) 将发电机与电动机和配电系统等进行连接和调试。

在进行组装发电机时，需要注意安全问题。

要保证操作人员的安全，避免发生意外。

通过以上步骤，我们就可以制作出一台功能完善、性能稳定、使用方便的5kw卡帕发电机。

在维护和使用过程中，要加强保养和检修工作，以保证发电机的常态运行和延长使用寿命。

总之，制作5kw卡帕发电机需要掌握一定的机械制造技能和电气知识，同时需要有一定的设计能力和生产能力。

只有通过不断的实践和学习，才能制作出性能更好的发电机，并更好地服务于我们的生产和生活。

5kW小型逆变电源主体结构设计摘要：现在人们的生活已经离不开电能源，电能对广大群众的出行已经紧密联系。

很多城市和农村用电基本上都是直接从国家电网直接获得，电网局将电直接接入家家户户，但是，还有很多场合不能直接使用电网局的电，不能将电能直接用线连接到用电地点，比如环境恶劣的山区，航海等，对于这些需要用电，但是没有能接入的电网，就要用到电源设备，通过电源将电蓄积起来，等到需要用电的时候再将电能释放出来，尤其现在太阳能发电设备，在国家很多地方越来越普及，使用的用户也越来越多，这样就很容易的解决了条件艰苦的地区和电网无法普及的地方的用电问题。

关键词：5kW小型逆变电源；电源；主体结构设计引言：国家近年来提出要用科技来让国家变得强大，要加大科技的投资力度，现在很多企业也在紧跟时代的发展，企业也在转型，大力发展科技，提高自身的技术能力，但是，很多高科技的技术所需要的研发器材，以及需要使用的设备很多的电源需求并不是普通家用电器所需要的，更不是国家电网所能提供的，这就需要企业自己使用逆变电源，将普通供电频率，以及普通供电电压等等参数，企业使用逆变电源调节相关参数，将电源的输出参数调节到用电设备所需要的频率段，这样就解决了自己的用电问题，同时还保证了用电设备的安全稳定工作。

一、逆变电源主体结构设计逆变电源的变化频率段有低频率和高频率之分，低频逆变电源，发生逆变的变换表达方式是，DC→AC的逆变，也就是将直流电源，通过设计的逆变电路，经过变压器，以及滤波器等一些列缺一不可得设备，经过逆向变压，最终让输出的电压频率，和工作频率互等[1]。

这样经过逆变电源，提供的电压就能达到所需要的额定值。

想利用低频逆变电源提供逆变效果，可以采用全桥式，工频逆变器，经过合理设计，最终达到预期的效果。

全桥式电路，是由两个两对的功率管组成的，功率管相互连接，组成通路来实现，并且每一对功率管各自导通180度，如果使用双极性，SPWM来驱动，两对桥臂各自导通180度，各自单独驱动每组，信号的脉冲波变化规律是正弦函数规律变化的，也就是SPWM波。

第27卷第5期贵州大学学报(自然科学版)V o.l27N o.5 2010年 10月Journa l o f G uizhou U n i ve rsity(N atura l Sc i ences)O ct.2010文章编号 1000-5269(2010)05-0051-055.5k W永磁调速同步电动机的设计与分析吴亚麟*(福州职业技术学院技术工程系,福建福州350108)摘 要:永磁同步电动机气隙磁场是由永磁体提供的,无需励磁电流,采用闭环矢量控制策略有效地提高了永磁同步电动机变频调速的动态性能,本文介绍5.5k W稀土永磁调速同步电动机的设计和样机测试,分析调速性能和经济指标。

关键词:稀土永磁同步电动机;矢量控制;调速;动态性能;经济指标中图分类号:TM351 文献标识码:A电机的气隙磁场是实现机电能量转换的载体,稀土永磁同步电动机的气隙磁场是由永磁体提供的,无需励磁电流和励磁损耗,同步转速运行转子方不产生铜耗和铁耗,效率和功率因数高于异步电动机3%-10%。

上世纪九十年代中期,我们课题组成功地研制了油田抽油机配套的XYT系列异步自启动稀土永磁同步电动机,并分别送到胜利、辽河、大港、冀东、延安等国内各大油田,由当地油田节能监测站主持进行与Y系列异步电动机现场比较实测,在同一工况条件下实测结果是稀土永磁同步电动机相对于Y系列电动机综合节电率达15% -30%左右,而且在中、轻载运行时,稀土永磁同步电动机仍具有较高的效率和功率因数特点,解决了抽油机配用异步电动机出现大马拉小车!而造成能源浪费的现象。

该项目于2002年通过福建省级科技成果鉴定(闽科鉴字[2002]第32号),近年来大批量生产投放在各油田推广应用。

电动机及其驱动系统的耗电量约占工业用电总量的三分之二左右,2006年国际电工委员会I E C 制定了I E C60034-30电动机新标准,其目的在于淘汰低效率电动机,开发与应用高效率和超高效率电动机,美国在NE MA高效电机的基础上又制定了新NE MA高效标准,把效率指标再提高2%-3%,在我国十一五!规划的节能工程中涉及到更新和淘汰低效率电动机及高耗电设备,推广高效节能电动机、稀土永磁电动机、高效传动系统等,所以开发高效节能稀土永磁电动机具有实际工程应用的意义。
