永磁同步风力发电机的设计

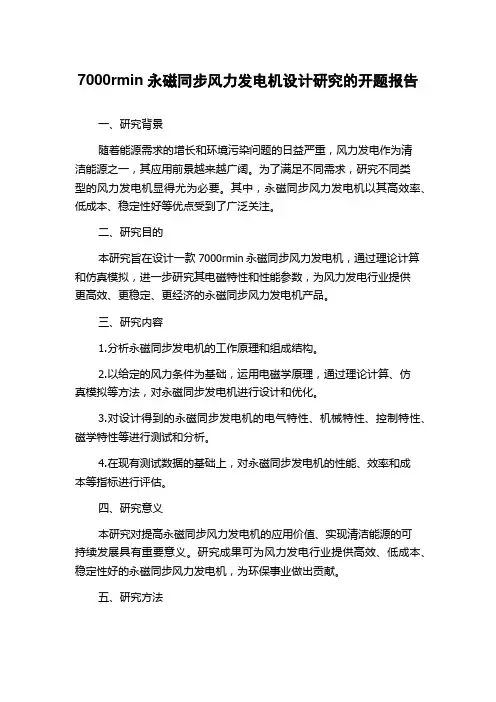

7000rmin永磁同步风力发电机设计研究的开题报告一、研究背景随着能源需求的增长和环境污染问题的日益严重，风力发电作为清洁能源之一，其应用前景越来越广阔。

为了满足不同需求，研究不同类型的风力发电机显得尤为必要。

其中，永磁同步风力发电机以其高效率、低成本、稳定性好等优点受到了广泛关注。

二、研究目的本研究旨在设计一款7000rmin永磁同步风力发电机，通过理论计算和仿真模拟，进一步研究其电磁特性和性能参数，为风力发电行业提供更高效、更稳定、更经济的永磁同步风力发电机产品。

三、研究内容1.分析永磁同步发电机的工作原理和组成结构。

2.以给定的风力条件为基础，运用电磁学原理，通过理论计算、仿真模拟等方法，对永磁同步发电机进行设计和优化。

3.对设计得到的永磁同步发电机的电气特性、机械特性、控制特性、磁学特性等进行测试和分析。

4.在现有测试数据的基础上，对永磁同步发电机的性能、效率和成本等指标进行评估。

四、研究意义本研究对提高永磁同步风力发电机的应用价值、实现清洁能源的可持续发展具有重要意义。

研究成果可为风力发电行业提供高效、低成本、稳定性好的永磁同步风力发电机，为环保事业做出贡献。

五、研究方法本研究采用理论计算和仿真模拟相结合的方法，通过Ansoft Maxwell软件对永磁同步发电机的各项特性进行理论计算和仿真模拟。

同时，通过实验平台对其进行测试和分析。

六、总结本研究通过设计和优化7000rmin永磁同步风力发电机，分析其电磁特性和性能参数，为提高永磁同步风力发电机的性能、降低成本提供了有效的措施。

同时，本研究也对于推动风力发电产业健康发展、推动新能源产业发展等具有重要意义。

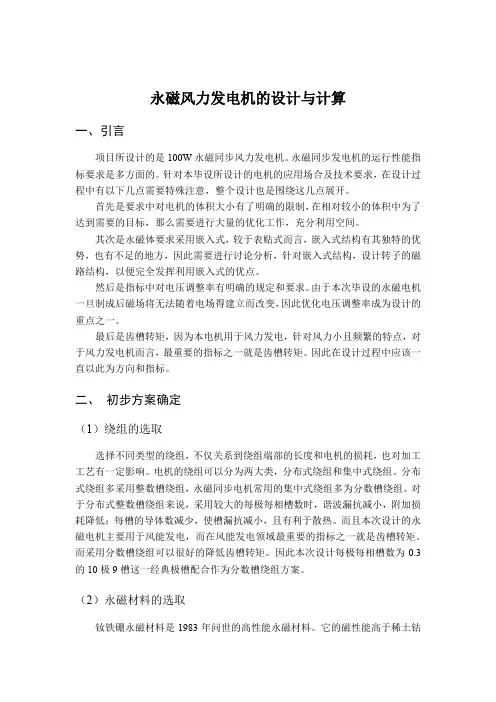

永磁风力发电机的设计与计算一、引言项目所设计的是100W永磁同步风力发电机。

永磁同步发电机的运行性能指标要求是多方面的。

针对本毕设所设计的电机的应用场合及技术要求，在设计过程中有以下几点需要特殊注意，整个设计也是围绕这几点展开。

首先是要求中对电机的体积大小有了明确的限制，在相对较小的体积中为了达到需要的目标，那么需要进行大量的优化工作，充分利用空间。

其次是永磁体要求采用嵌入式，较于表贴式而言，嵌入式结构有其独特的优势，也有不足的地方，因此需要进行讨论分析，针对嵌入式结构，设计转子的磁路结构，以便完全发挥利用嵌入式的优点。

然后是指标中对电压调整率有明确的规定和要求。

由于本次毕设的永磁电机一旦制成后磁场将无法随着电场得建立而改变，因此优化电压调整率成为设计的重点之一。

最后是齿槽转矩，因为本电机用于风力发电，针对风力小且频繁的特点，对于风力发电机而言，最重要的指标之一就是齿槽转矩。

因此在设计过程中应该一直以此为方向和指标。

二、初步方案确定（1）绕组的选取选择不同类型的绕组，不仅关系到绕组端部的长度和电机的损耗，也对加工工艺有一定影响。

电机的绕组可以分为两大类，分布式绕组和集中式绕组。

分布式绕组多采用整数槽绕组，永磁同步电机常用的集中式绕组多为分数槽绕组。

对于分布式整数槽绕组来说，采用较大的每极每相槽数时，谐波漏抗减小，附加损耗降低；每槽的导体数减少，使槽漏抗减小，且有利于散热。

而且本次设计的永磁电机主要用于风能发电，而在风能发电领域最重要的指标之一就是齿槽转矩。

而采用分数槽绕组可以很好的降低齿槽转矩。

因此本次设计每极每相槽数为0.3的10极9槽这一经典极槽配合作为分数槽绕组方案。

（2）永磁材料的选取钕铁硼永磁材料是1983年问世的高性能永磁材料。

它的磁性能高于稀土钴永磁。

室温下剩余磁感应强度r B 现可高达1.47T ，磁感应矫顽力c H 可达992kA/m （12.4kOe)，最大磁能积高达3397.9/kJ m (50MG·Oe)，是目前磁性能最高的永磁材料。

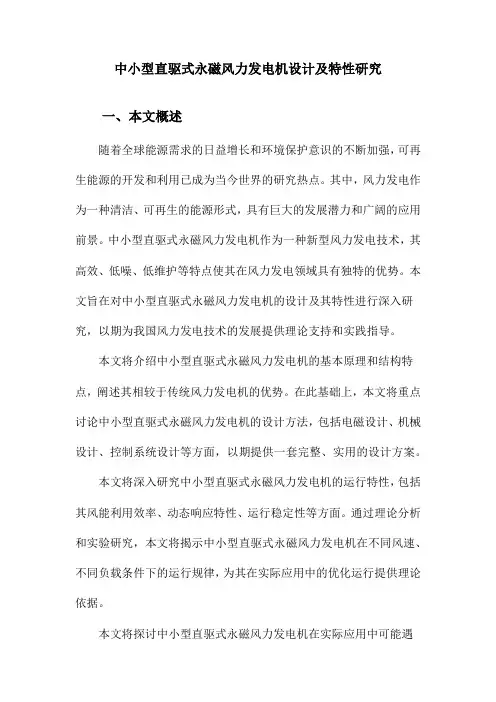

中小型直驱式永磁风力发电机设计及特性研究一、本文概述随着全球能源需求的日益增长和环境保护意识的不断加强，可再生能源的开发和利用已成为当今世界的研究热点。

其中，风力发电作为一种清洁、可再生的能源形式，具有巨大的发展潜力和广阔的应用前景。

中小型直驱式永磁风力发电机作为一种新型风力发电技术，其高效、低噪、低维护等特点使其在风力发电领域具有独特的优势。

本文旨在对中小型直驱式永磁风力发电机的设计及其特性进行深入研究，以期为我国风力发电技术的发展提供理论支持和实践指导。

本文将介绍中小型直驱式永磁风力发电机的基本原理和结构特点，阐述其相较于传统风力发电机的优势。

在此基础上，本文将重点讨论中小型直驱式永磁风力发电机的设计方法，包括电磁设计、机械设计、控制系统设计等方面，以期提供一套完整、实用的设计方案。

本文将深入研究中小型直驱式永磁风力发电机的运行特性，包括其风能利用效率、动态响应特性、运行稳定性等方面。

通过理论分析和实验研究，本文将揭示中小型直驱式永磁风力发电机在不同风速、不同负载条件下的运行规律，为其在实际应用中的优化运行提供理论依据。

本文将探讨中小型直驱式永磁风力发电机在实际应用中可能遇到的问题及解决方法，包括机械振动、电磁干扰、环境适应性等方面。

通过分析和解决这些问题，本文将为中小型直驱式永磁风力发电机的推广应用提供技术支持和实践指导。

本文将对中小型直驱式永磁风力发电机的设计及其特性进行全面深入的研究，旨在为我国风力发电技术的发展提供理论支持和实践指导。

二、直驱式永磁风力发电机的基本原理直驱式永磁风力发电机（Direct-Drive Permanent Magnet Wind Generator, DDPMSG）是一种特殊类型的风力发电设备，其设计核心理念在于直接将风能通过风力涡轮机转换为电能，避免了传统风力发电机中需要齿轮箱进行增速的复杂机械结构。

这种发电机的主要组成部分包括风力涡轮机、永磁体和发电机本体。

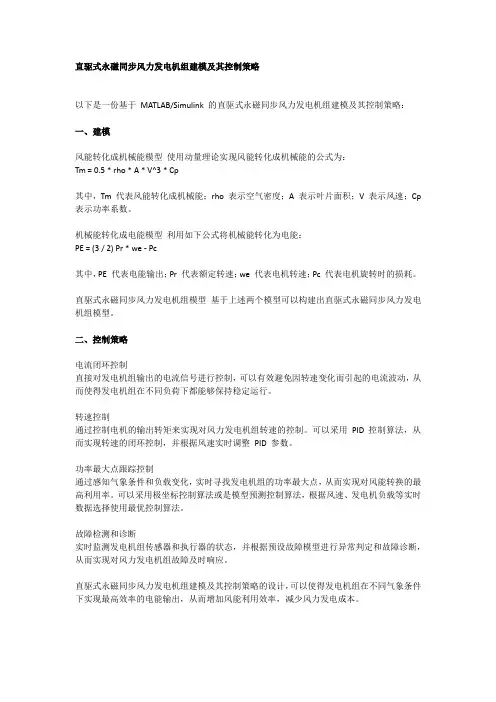

直驱式永磁同步风力发电机组建模及其控制策略以下是一份基于MATLAB/Simulink 的直驱式永磁同步风力发电机组建模及其控制策略：一、建模风能转化成机械能模型使用动量理论实现风能转化成机械能的公式为：Tm = 0.5 * rho * A * V^3 * Cp其中，Tm 代表风能转化成机械能；rho 表示空气密度；A 表示叶片面积；V 表示风速；Cp 表示功率系数。

机械能转化成电能模型利用如下公式将机械能转化为电能：PE = (3 / 2) Pr * we - Pc其中，PE 代表电能输出；Pr 代表额定转速；we 代表电机转速；Pc 代表电机旋转时的损耗。

直驱式永磁同步风力发电机组模型基于上述两个模型可以构建出直驱式永磁同步风力发电机组模型。

二、控制策略电流闭环控制直接对发电机组输出的电流信号进行控制，可以有效避免因转速变化而引起的电流波动，从而使得发电机组在不同负荷下都能够保持稳定运行。

转速控制通过控制电机的输出转矩来实现对风力发电机组转速的控制。

可以采用PID 控制算法，从而实现转速的闭环控制，并根据风速实时调整PID 参数。

功率最大点跟踪控制通过感知气象条件和负载变化，实时寻找发电机组的功率最大点，从而实现对风能转换的最高利用率。

可以采用极坐标控制算法或是模型预测控制算法，根据风速、发电机负载等实时数据选择使用最优控制算法。

故障检测和诊断实时监测发电机组传感器和执行器的状态，并根据预设故障模型进行异常判定和故障诊断，从而实现对风力发电机组故障及时响应。

直驱式永磁同步风力发电机组建模及其控制策略的设计，可以使得发电机组在不同气象条件下实现最高效率的电能输出，从而增加风能利用效率，减少风力发电成本。

直驱永磁同步风力发电机的设计研究的开题报告一、选题背景随着清洁能源的日益推广，风能发电已成为一个重要的发展方向。

直驱永磁同步风力发电机具有结构简单、转速高、效率高、可靠性强等优点，已经成为风力发电机组的主流。

另一方面，永磁材料的发展以及数值模拟的成熟，为直驱永磁同步风力发电机的设计和优化提供了更多的可能。

因此，本课题拟对直驱永磁同步风力发电机的设计及其优化研究展开深入探讨。

二、选题意义1. 国家能源政策的支持和推动。

2. 直驱永磁同步风力发电机的技术优势突出，设计和优化的研究具有广泛应用前景。

3. 通过研究设计和优化，提高机组的性能和稳定性，降低风电发电成本。

三、研究内容1. 直驱永磁同步风力发电机的基本原理和结构特点的介绍。

2. 研究并建立直驱永磁同步风力发电机的电磁模型和机械模型。

3. 分析直驱永磁同步风力发电机的工作机理，寻找优化机组性能的方法。

4. 研究永磁材料在直驱永磁同步风力发电机中的应用，探究优化永磁材料性能的方法。

5. 基于数值模拟技术，优化直驱永磁同步风力发电机的结构参数和运行策略。

四、研究方法1. 理论分析法：分析直驱永磁同步风力发电机的电磁模型和机械模型，探寻优化方向，为设计提供理论基础。

2. 数值模拟法：利用有限元分析软件ANSYS等，对直驱永磁同步风力发电机的结构进行仿真分析，优化设计方案。

3. 实验研究法：通过实验测试，验证理论分析和数值仿真的结果，进一步完善和优化设计方案。

五、预期目标1. 建立直驱永磁同步风力发电机的电磁模型和机械模型。

2. 分析永磁材料在直驱永磁同步风力发电机中的应用，优化永磁材料的性能。

3. 通过数值模拟优化直驱永磁同步风力发电机的结构参数和运行策略。

4. 验证优化方案的有效性，提高机组的性能和稳定性，降低风电发电成本。

六、研究方案及进度安排1. 第一阶段（1-4月）：收集资料、建立电磁模型和机械模型。

2. 第二阶段（5-8月）：分析优化方向、永磁材料应用的研究。

MW级直驱永磁同步风力发电机设计首先，永磁同步发电机是一种利用磁场相互作用原理直接将风能转换为电能的装置。

它具有体积小、重量轻、转速高、功率密度大的优势，因此在MW级风力发电系统中得到广泛应用。

其基本原理是利用永磁体的磁场与定子线圈的磁场相互作用，产生电磁感应，进而将风能转化为电能。

在设计MW级直驱永磁同步风力发电机时，有几个关键要点需要重点考虑。

首先是选择适合的永磁材料和磁路设计。

永磁材料的选择直接关系到发电机的磁场强度和效率，一般常用的材料有钕铁硼和钴等。

同时，磁路设计要合理，以增强磁场的均匀度和稳定性。

其次是转子结构和散热设计。

MW级直驱永磁同步风力发电机的转子受到巨大的力矩和离心力的作用，因此需要选择合适的材料和结构来保证其强度和刚度。

同时，由于转子功率密度大，会产生大量的热量，因此散热设计至关重要，以确保发电机的长期稳定工作。

此外，MW级直驱永磁同步风力发电机的控制系统也需要精心设计。

风力发电机的转速和输出功率与风速之间存在复杂的非线性关系，因此需要采用先进的控制算法来实现最大化发电效率。

此外，还需要考虑到电网连接和功率调节等方面的要求。

在设计MW级直驱永磁同步风力发电机时，还面临着一些挑战。

首先是系统的可靠性和可维护性。

由于风力发电机的工作环境恶劣，容易受到风力、温度等因素的影响，因此需要设计稳定可靠的系统来应对各种突发状况。

其次是成本和效益的平衡。

虽然MW级直驱永磁同步风力发电机具有高效率和高功率密度的优势，但其制造和维护成本也相对较高，需要综合考虑投资回报周期等因素。

总之，MW级直驱永磁同步风力发电机的设计是一项复杂的工程，需要考虑多个因素，包括永磁材料选择、磁路设计、转子结构和散热设计、控制系统以及系统的可靠性和成本效益等。

只有合理、全面地考虑这些因素，才能设计出高效可靠的MW级直驱永磁同步风力发电机系统。
