第一章１ ２ 3 4
第二章 1 ２ 3 ６ 8

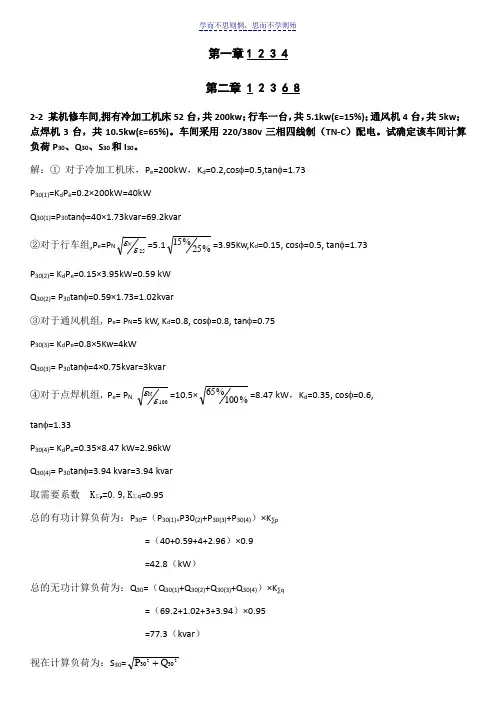

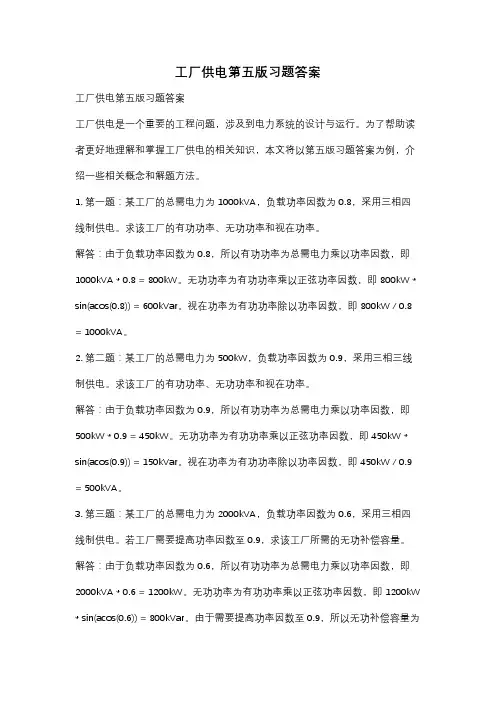

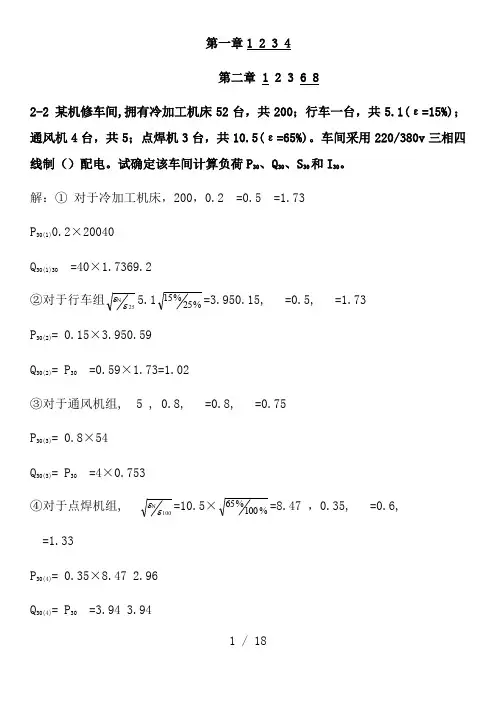

2-２ 某机修车间,拥有冷加工机床52台,共2０0k ｗ;行车一台，共5.1kw(ε＝15%）；通风机4台,共５kw ；点焊机３台，共10.５kw(ε=6５%)。车间采用220/380v 三相四线制（ＴＮ-Ｃ）配电。试确定该车间计算负荷P 30、Ｑ30、S ３0和I 30。
解:①对于冷加工机床，Ｐe =200k Ｗ,K d ＝０.２,ｃos φ=0．５，tan φ=1.73
P 30（1)=K ｄP e =０.2×200kW=40kW
Q ３0（１)＝P 30tan φ=4０×１.73ｋv ａr=69.2kvar
②对于行车组,P ｅ=ＰＮ25εεN =5.１%25%15=3.95Kw,K d ＝0.15， cos φ＝0．5, ta ｎφ=1.7３
P 30（2)= K d P e =0.15×３.95kW ＝０.5９ ｋＷ
Ｑ３0(2）= P 3０tan φ＝0．５9×1.7３=1.0２kv ａr
③对于通风机组， Ｐｅ= P Ｎ=5 ｋW ， Ｋd =0.8, co ｓφ=0.８, ta ｎφ＝０.75
Ｐ3０(3）＝ K ｄP e =0.8×５Kw=４k Ｗ
Q 3０（3）= P 3０ta ｎφ＝4×0．75kvar ＝3kva ｒ
④对于点焊机组, P e ＝ ＰN 100
N
εε=1０.5×%100%65=8.4７ ｋＷ，K d =0.35, ｃos φ=０．6， ｔan φ=1.３３
P 30(4)= Ｋd Ｐe =0.35×8.４7 ｋW=２.９6k Ｗ
Ｑ30(４)＝ P 30ｔan φ＝3.９4 kvar ＝3．９4 k ｖa ｒ
取需要系数 Ｋ∑ｐ=0.9,K ∑q =０.9５
总的有功计算负荷为:Ｐ30＝(P 30(１)+P3０（2)＋P 30（3)+P ３0(4))×K ∑p
＝(40＋０.５９+4+2．96)×0.9
=42．8（kW ）
总的无功计算负荷为：Q ３0=（Q 30(１)＋Q 30（2)+Q 3０(３)+Q 3０(4)）×K ∑q
=（69.２＋1.02+3＋3．94)×0.９5
＝7７.3（kva ｒ）
视在计算负荷为:S 30=223030Q P + =223.778.42+
=84.9
视在电流为：Ｉ3０=S 30/3U N ＝8４.9/(１.732×0.3８)=129
2-3 有一3８0v 三相线路,供电给35台小批生产的冷加工机床电动机，总容量为85ｋW,其中较大容量的电动机有7.５kW ，4ｋW3台,3ｋＷ1２台。试分别用需要系数法和二项式法确定其计算负荷P 30、Ｑ３０、Ｓ30和I 30。
解：㈠需要系数法
对于小批生产的冷加工机床电动机,取Ｋｄ=０.2,c ｏs φ＝0．5，ｔa ｎφ＝1.7３
P 30＝K d P ｅ=0．2×85kW=17kW
Q ３0=P 30t ａn φ=17×1.73kv ａｒ=２9．4kvar
S 30＝ P 30/ cos φ=17/0.5kv·A=34 kv·A
I ３0＝ S 30／3U N =34/(1.７32×0.38）A=5１.７Ａ
㈡二项式法
取ｂ=０．14，c ＝0.4
P X ＝P １6＝（7.５×４×３+３×)kW ＝２２．5kW
P 30=K d P e =ｂP e +ｃP X =（0．14×８5+0．4×22.5)ｋW ＝2０.９ｋW
Q 30=P 30tan φ=20.９×1.７３k ｖar ＝36.2kvar
Ｓ30= Ｐ30/ ｃｏs φ=20.9/０.5 ｋv·Ａ=41.8 ｋv·Ａ
I ３0= S 30／3U Ｎ＝４1．8／(１．73×0.38)=６3.8A
第三章 1 ３ 4
3-1
解：画出短路计算电路如下：
"画图"
1.求k －1点处的短路电流和短路容量（U c12=１０.５kV ）
（1)计算短路电路中各元件的电抗及总电抗
①电力系统的电抗:()Ω=?==∞37.03005.1022
11A MV kV S U X C ②电缆线路电抗:X ２＝X 0l ＝0.08×４Km=0.３２Ω ③画出等效电路如下,计算其总阻抗为:Ω=+=+=∑69.032.037.0211-k X X X ）（ '"画图＂
（２）计算短路电流和短路容量
①短路电流周期分量有效值：()kA 78.869.03kV 5.103)1(1
31=Ω?=∑=--K C K X
U I ②短路次暂态电流和稳态电流:kA 78.8'')3(1)3()3(===-∞K I I I
③冲击电流及第一个周期短路全电流有效值： kA 39.22kA 78.855.2''55.2i )3(3sh =?==I ）（
kA 26.13kA 78.851.1''51.1I )3(3sh =?==I ）（ ④短路容量：A MV kA kV I U S K C K ?=??==--68.15978.85.1033)3(11)3(1
2.求k-２点处的短路电流和短路容量(U ｃ1２=0.4k Ｖ）
(1)计算短路电路中各元件的电抗及总电抗 ①电力系统的电抗：()Ω?=?==-∞422
111033.53004.0'
A MV kV S U X C ②电缆线路电抗：Ｘ2'=X 0l 212???
? ??C C U U =0.08×4Ｋm 2
5.104.0??? ??=0.3２Ω
③电力变压器的电抗:Ω?=?=?==-42
22431009.08004.01005.4100%N C K S U U X X ④画出等效电路如下,计算其总阻抗为: Ω
?=?+?+?=++=∑-----44
444
321)2(10015.102
1009.01065.41033.5//''X X X X X K "画图"
（2）计算短路电流和短路容量
①短路电流周期分量有效值：()kA 4210015.103kV 4.034)2(1
32=Ω??=∑=---K C K X
U I ②短路次暂态电流和稳态电流:kA 42'')3(2)3()3(===-∞K I I I
③冲击电流及第一个周期短路全电流有效值： kA 28.77kA 4284.1''84.1i )3(3sh =?==I ）（
kA 78.45kA 4209.1''09.1I )3(3sh =?==I ）（ ④短路容量：A MV kA kV I U S K C K ?=??==--29424.033)3(21)3(1
3-２解：
（1)确定基准值 取 S d =１00M Ｖ·A,U Ｃ1=10．５kV,U Ｃ2=０．4Kv 而kA kV A MV U S I c d
d 50.55.10310031
1=??== kA kV A MV U S I c d
d 1444.03100322=??==
(2)计算短路电路中各主要元件的电抗标幺值
第一章概论 一、填空题 1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点，一种是中性点，再有一种是中性点。我国220/380V低压配电系统广泛采用中性点运行方式。 答案：不接地，经消弧线圈接地，直接接地，直接接地 2、变电站的任务是。 答案：接受电能，变换电压，分配电能 3、电力系统是由、和组成。 答案：发电厂，变电所，电力用户 4、工厂供电是指。 答案：工厂所需电能的供应和分配 5、对工厂供电的基本要求是：。 答案：安全，可靠，优质，经济 6、配电所的任务是。 答案：接受电能、分配电能 7、和是衡量电能质量的两个基本参数。
答案：电压，频率 8、中性线（N线）的三大功能是、、。 答案：接用额定电压为系统相电压的单相用电设备，传导三相系统中的不平衡电流和单相电流，减小负荷中性点的电位偏移 9、保护线（PE线）的功能是。 答案：保障人身安全、防止触电事故用的接地线 10、保护中性线（PEN）兼有和的功能。 答案：中性线（N线）、保护线（PE线） 11、当不接地系统发生单相短路时，其它两相电压将，其对地电容电流。 答案：升高3倍，升高3倍 12、低压配电系统按保护接地形式分为，，。 答案：TN系统，TT系统，IT系统 13、发电机额定电压规定高于；当变压器直接与发电机相连时，其一次绕组额定电压应；当变压器连接在线路上时，其一次绕组额定电压应。 答案：线路电压?5%~?10%，与发电机额定电压相同，相线路额定电压相同 14、电力系统中性点即是和的中性点。
答案：发电机，变压器 15、 二、判断题 1、在TN-C方式供电系统中，干线上必须安装漏电保护器。（）答案：? 2、变电所与配电所的区别是变电所多了变换电压的功能。（）答案：? 3、中性点接地是保护接地。（）答案：? 4、因整个线路允许10％的电压降，故发电机的额定电压高于线路额定电压10％。（）答案：? 三、单选题 1、在低电压配电系统的接地形式中，会产生电磁干扰的是。 A）TN-C B）TN-S C）TT D）IT 答案：A 2、当不接地系统发生单相接地短路时，其相电压会升高倍。 A）2 B）2C）3 D）3 答案：D 3、当不接地系统发生单相接地短路时，其接地电容电流升高倍。 A）2 B）2C）3 D）3
1- 1：工厂供电对工业生产具有重要作用： 电能是现代工业生产的主要能源和动力。做好工厂供电可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，改善工人的劳动条件，有利于实现生产过程自动化。否则，如果没有做好工厂供电致使电能供应的质量或可靠性没有保障，则有可能对工业生产造成严重的后果。 工厂供电的基本要求是： （1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。 （2）可靠应满足电能用户对供电可靠性的要求。 （3）优质应满足电能用户对电压和频率等质量的要求。 （4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量，提高电能利用率 1- 2：工厂供电系统范围：是指从电源线路进厂起到高低压用电设备进线端止的整个电路系统，包括工厂内的变配电所和所有高低压供配电线路。 配电所的任务是：接受电能和分配电能，不改变电压 变电所的任务是：接受电能、变换电压和分配电能 当厂区的环境条件满足35kv 架空线路深入负荷中心的“安全走廊”要求时，可采用高压深入负荷中心的直配方式。 1- 6：电压和频率是衡量电能质量的两个基本参数；电压质量（要求）是按照国家标准或规范对电力系统电压的偏差、 波动、波形及其三相的对称性的一种质量评估。 1-8：由于电力线路允许的电压偏差为± 5% ，即整个线路允许有10%的电压损耗，因此为了维持线路的平均电压在额定值，线路首端的电压可较线路额定电压高5%，而线路末端则可较线路额定电压低5%，所以发电机额定电压按规定应 高于同级电网额定电压5% 。 1-9: （1）电力变压器一次绕组的额定电压：①当变压器直接与发电机相联时，其一次绕组额定电压应与发电机额定电压相同，即高于同级电网额定电压5%;②当变压器不与发电机相联而是连接在线路上时，则可看作是线路的用电设备，因此其一次绕组额定电压应与电网额定电压相同。 （2）电力变压器二次绕组的额定电压：①变压器二次侧供电线路较长时，其二次绕组额定电压应比相联电网额定电压 高10% ；②变压器二次侧供电线路不长时，其二次绕组额定电压只需高于所联电网额定电压5%，仅考虑补偿变压器满负载运行时绕组内部5%的电压降。 1-13 电力系统中的高次谐波是如何产生的？有什么危害？有哪些抑制谐波的措施？ 答：向公用电网注入谐波电流或在公用电网中产生谐波电压的电气设备，称为谐波源。电力系统中存在着各种各样的“谐波源” ，使得高次谐波的干扰成了当前电力系统中影响电能质量的一大“公害”大小“谐波源”主要是指存在于电力系统中的各种非线性元件。例如荧光灯和高压汞灯等气体放电灯，感应电机，电焊机，变压器和感应电炉等都要产生谐波电流或电压。最为严重的是大型晶闸管变流设备和大型电弧炉产生的谐波电流最为突出，它们是造成电网谐波的主要因素。 谐波对电气设备的危害很大。谐波电流通过变压器，会使变压器的铁心损耗明显增加，使变压器出现过热，缩短使用寿命。谐波电流通过交流电动机，不仅会使电动机的铁心损耗明显增加，而且还会使电动机转子发生振动现象，严重影响机械加工的产品质量。谐波对电容的影响更为突出，谐波电压加在电容的两端时，由于电容器对谐波的阻抗很小，因此电容器很容易发生过负荷甚至烧毁。此外谐波电流可使电力线路的电能损耗和电压损耗增加；使计量电能的感应式电度表计量不准确；还可使电力系统发生电压谐振，从而在线路上引起过电压，有可能击穿线路设备的绝缘；还可能造成系统的继电保护和自动装置发生误动作或拒动；及可对附近的通信设备和通信线路产生信号干扰。 抑制电网谐波，可采取下列措施： （1 ）大容量的非线性负荷由短路容量较大的电网供电，电网的短路容量越大，它承受非线性负荷的能力越强。 （2）三相整流变压器采用Y , d或D，y的结线。 （3）增加整流变压器二次侧的相数。 （4）装设分流滤波器。 1-17 （低压）中性线（N）的功能：一是用来接用额定电压为系统相电压的单相用电设备，二是用来传导三相系统中的不平衡电流和单相电流，三是减小负荷中性点的电位偏移。 保护线（PE）的功能：用来保障人身安全、防止发生触电事故用的接地线。 保护中性线（PEN）的功能：它兼有中性线和保护线的功能，俗称“地线” 。 1- 18 : TN-C系统：其中的N线与PE线全部合为一根PEN线，PEN线中可有电流通过，因此对某些接PEN线的设备产生电磁干扰。在我国
《工厂供电》试题（B） 专业：电气自动化 试题说明： 1.本试卷满分共计100分，考试时间90分钟。 2.本试卷共3页，六个大题。 一、填空题（共15空，每空2分,共30分） 1．电能生产、输送、分配及使用过程在进行。 2．一级负荷中特别重要的负荷，除由个独立电源供电外，尚应增 设，并严禁其他负荷接入。 3．兆欧表测量端的符号是，地端符号是，屏蔽端符号是 G 。4．隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断正常负荷和短路电流。 5．互感器的功能是、扩大仪表、继电器等二次设备的应用范围、使仪表和继电器小型化、标准化。 6．无功功率的人工补偿主要有和同步电动机补偿。 7．我国目前采用的中性点接地方式主要有三种：不接地， 和直接接地。 8．电力变压器中性点接地属于接地。 9. 短路电流的计算方法有、标幺值计算法。 10. 送电的顺序是。 11. 工厂供电的基本要求是、、优质、经济。 二、选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每题1分，共10分） 1．电能生产、输送、分配及使用过程在（）进行。
A．不同时间B．同一时间C．同一瞬间D．以上都不对 2.对一类负荷，多由（）独立以上电源供电，以保证供电的连续性。 A．两个B．一个C．三个D．两个并联 3．变压器铜损是随（）而变化。 A．电压B．阻抗C．电流D．电流平方 4．低电压断路器作电动机短路保护时其动作电流整定应大于等于（）电流。A．正常负荷电流B．最大负荷电流C．过负荷电流D．起动电流 5．下列设备在工作中属于工作接地是（）。 A．避雷器B．电压互感器C．电动机D．变压器外壳6．用电设备的额定电压一般与所接网络的额定电压( )。 A．高5% B．相同C．低5% D．低10% 7．变压器绕组匝层间发生故障时主要保护是（）保护。 A．速断B．差动C．瓦斯D．过流 8．发生三相对称短路时短路电流中只含有（）分。 A．正序B．负序C．零序D．正序与负序9．中性点不接地系统，当一相故障直接接地，另外两相对地电压为原有电压的（）倍。 A．1倍B．2倍C．3倍D．2倍 10．380/220V系统的三相四线制线路中，中线截面为相线的（）。 A．0.5倍 B．1倍 C．2倍 D．3倍 三、多项选择题（每小题有两个或两个以上的正确答案，请将正确答案的标号填在题中括号内；共5小题，每小题2分，共10分）1．变压器在运行时，外部检查的项目检查有（）。 A．油面高低 B．上层油面温度 C．外壳接地是否良好 D．检查套管是否清洁 E．声音是否正常 F．冷却装置运行情况 H．绝缘电阻测量 2．在变压器继电保护中，轻瓦斯动作原因有（）。 A．变压器外部接地 B．加油时将空气进入 C．水冷却系统重新投入使用 D．变压器漏油缓慢 E．变压器内部短路 F．保护装置二次回路故障 H．变压器内部故障产生少量气体 3．供电系统对保护装置要求是（）。 A．选择性 B．速动性
论概第一章 一、填空题一,作为供电电源的发电机和变压器的中性点有三种运行方式：1、三相交流电力系统中，再有一种是中一种是中性点种是电源中性点， 运行方低压配电系统广泛采用中性点。我国220/380V性点 式。答案：不接地，经消弧线圈接地，直接接地，直接接地。2、变电站的任务是 答案：接受电能，变换电压，分配电能组成。和、电力系统是由3、 答案：发电厂，变电所，电力用户。、工厂供电是指4 答案：工厂所需电能的供应和分配。5、对工厂供电的基本要求是：答案：安全，可靠，优质，经济。6、配电所的任务是 答案：接受电能、分配电能是衡量电能质量的两个基本参数。和7、 答案：电压，频率。、、8、中性线（N线）的三大功能是 传导三相系统中的不平衡电流和单答案：接用额定电压为系统相电压的单相用电设备，相电流，减小负荷中性点的电位偏移。9、保护线（PE线）的功能是 答案：保障人身安全、防止触电事故用的接地线的功能。和（10、保护中性线PEN）兼有 线）、保护线（PE答案：中性线（N线）。，其对地电容电流、11当不接地系统发生单相短路时，其它两相电压将 3倍，升高3倍答案：升高 12、低压配电系统按保护接地形式分为，，。 答案：TN系统，TT系统，IT系统 13、发电机额定电压规定高于；当变压器直接与发电机相连时，其 一次绕组额定电压应；当变压器连接在线路上时，其一次绕组额定电压应。 答案：线路电压?5%~?10%，与发电机额定电压相同，相线路额定电压相同 14、电力系统中性点即是和的中性点。 答案：发电机，变压器． 、15
二、判断题答案：）（在1、TN-C方式供电系统中，干线上必 须安装漏电保护器。 答案：）（2、变电所与配电所的区别是变电所多了变换电压的功能。 ）答案：（3、中性点接地是保护接地。）4、（％。10因整个线路允许％的电压降，故发电机的 额定电压高于线路额定电压10答案： 三、单选题。1、在低电压配电系统的接地形式中，会产生电磁干扰的是 ITD）TN-S C）TT BA）TN-C ）答案：A倍。当不接地系统发生单相接地短路时，其相电压会升高2、 32 D）C）3 2 A）B ） D答案：倍。、当不接地系统发生单相接地短路时，其接地电容电流升高3 32D）C）A）2 B3 ） 答案：C 4、我国10KV电力系统采用的是运行方式。 D）都有C）经消弧线圈接地A）直接接地B）不接地 答案：B 5、我国220KV电力系统采用的是运行方式。 D ）都有）经消弧线圈接地BA）直接接地）不接地 C 答案：A 6、5、我国民用电220/380V电力系统采用的是运行方式。 A）直接接地B）不接地C）经消弧线圈接地D）都有 答案：A 7、我国GB50096-1999《住宅设计规范》规定中，不宜采且的接地方式是。 A）TN-C B）TN-S C）TN-C-S D）TT 答案：A 。、衡量电能质量的两个基本参数是8 和 A）电流B）电压C）频率D）波形 9、在不接地电网中，当一相接地发生故障时，其它两相的对地电压将。 A）为0伏B）比原来的电压低C）升高到线电压D）电压保持不变
4-1 什么叫室内（户内）变电所和室外（户外）变电所？车间内变电所与附设变电所各有何特点？各适用什么情况？ （1）室内型变电所：车间附设变电所，车间内变电所，独立变电所，地下变电所和楼上变电所。户外型变电所：露天变电所，半露天变电所和杆上变电所。 （2）车间附设变电所是变电所变压器的一面墙或几面墙与车间建筑的墙体共用，变压器室的大门朝向车间外。车间内变电所是变压器位于车间内的单独房间内，变压器室大门朝向车间内。 （3）在负荷较大的多跨厂房，负荷中心在厂房中央且环境许可时，可采用车间内变电所；在生产面积比较小而紧凑和生产流程要经常调整，设备也要相应变动的生产车间，宜采用附设变电所的形式。、4-2 我国6-10kv的配电变压器常用哪两组连结组？在三相严重不平衡或3次谐波电流突出的场合宜采用哪种联结组？ Yyn0，Dyn11；Dyn11 4-3 工厂或车间变电所的主变压器台数和容量如何确定? 台数的选择：1.应满足用电负荷对供电可靠性的要求。2.对季节性负荷或昼夜负荷变动较大而采用经济运行方式的变电所，也可考虑采用两台变压器。3对于负荷集中且容量相当的变电所，虽为三级负荷，也可以采用两台或多台变压器。4在确定变电所主变压器台数时，应适当考虑负荷的发展，留有一定的余地。 容量的选择：1只装一台主变压器的变电所，主变压器容量Sn.t应满足全部用电设备总计算负荷S30的需要。2装有两台变压器的变电所，
每台变压器的容量Sn.t应同时满足以下两个条件：任一台变压器单独运行时，宜满足总计算负荷S30的大约60%~70%的需要；任一台变压器单独运行时，应满足全部一、二级负荷的需要。3车间变电所主变压器的单台容量上限一般不宜大于1000KV
一、填空 1、工厂供电是指工厂所需电能的和，亦称。 2、工厂供电必须达到、、、的基本要求。 3、和是衡量电能质量的两个基本参数。额定频率为Hz通称为工频。 4、档距又称，弧垂又称。 5、尖峰电流是指持续时间的短时最大负荷电流。 6、工厂电力线路有、、等基本接线方式。 7、电杆按其在架空线路中的功能和地位分，有、、、跨越杆、分支杆等形式。 二、单项选择题 1．工厂供电系统对第一类负荷供电的要求是（） A．要有两个电源供电。B．必须有两个独立电源供电。 C．必须要有一台备用发电机供电。D．必须要有两台变压器供电。 2．某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是（） A．10KV B．9.5KV C．11KV D．10.5KV 3．大容量大面积10KV供电系统其变压器中性点应（）。 A．直接接地B．对地绝缘C．经消弧线圈接地D．经高电阻接地4．中性点不接地系统，当一相故障接地时，规定可以继续运行（）小时。 A．0.5小时B．1小时C．2小时D．4小时。 5．中性点不接地系统，当一相故障直接接地，另外两相对地电压为原有电压的（）倍。A．1倍B．√2 倍C．√3 倍D．2倍 6．380/220V系统的三相四线制，中线截面为相线的（） A．0.5倍B．1倍C．2倍D．3倍. 7．电能生产、输送、分配及使用过程在（）进行的。 A．不同时间B．同一时间C．同一瞬间D．以上都不对8．变压器短路损耗试验副边电流应该为额定值的（）。 A．1倍B．0.85倍C．0.5倍D．0.25倍左右9．SF6断路器的灭弧能力是一般空气断路器的灭弧能力的（）倍。 A．10 B．20 C．50 D．100 10．真空断路器适合于（）。 A．频繁操作，开断容性电流；B．频繁操作，开断感性电流；C．频繁操作，开断电机负载；D．变压器的开断。 11．户外高压跌落式熔断器的代号是（）。 A．RW B．RN C．RM D．RT 12．变电所通常采用（）对直击雷进行保护。 A．避雷针B．管型避雷器C．伐型避雷器D．消雷器 13．对架空线路自动重合闸次数不得超过（）次。 A．1 B．2 C．3 D．4 14．变压器的避雷装置应该装设（）。 A．管型避雷器B．阀型避雷器C．氧化锌避雷器D．消雷器15．容量在10000KVA以上的变压器必须装设（）。 A．瓦斯保护B．纵差保护C．速断保护D．过流保护。
工厂供电测试题参考 1 《工厂供电》习题 习题一、填空 1、负荷中心一般有变电所或配电所?电压的升高或降低是通过?变压器?来完成。 2、将发电厂的电能送到负荷中心的线路叫?输电?线路。 3、将负荷中心的电能送到各用户的电力线路叫?配电?线路。 4、在电力系统的内部?应尽可能的简化?电压?等级?减少?变电?层次?以节约投资与降低运行费用。 5、决定供电质量的主要指标有?电压、频率、波形、供电连续性?。 6、负荷曲线是一种反应?电力负荷随时间变化情况?的曲线。 7、在近似计算中有时要用到线路平均额定电压?它是线路两端变压器两端电压的?代数平均值?。 8、计算负荷是按?发热条件?选择电气设备的假定负荷。 9、工厂供电系统对第一类负荷要求必需有?两个以上的独立电源供电?。 10、供电部门征收电费将用户的?功率因数?做为一项重要的经济指标。 11、工厂的低压配电电压主要依据?工厂用电设备的性质?来决定。 12、决定总降压变电所和车间变电所通用的原则?其中?靠近负荷中心?是最基本原则。 13、确定负荷中心可以用?直观的负荷指示图?来粗略的制定?也可以用类似于力学的重心的方法。 14、主电路图中的主要电气设备应采用?国家规定的图文符号?来表示。
15、单母线分段方式适用于?一、二级负荷?比重较大?供电可靠性要求较高的车间变电所。 16、连接计费用电度表的互感器准确度应为?0.5级??且规定不与保护、测量等回路共用。 17、在变压系统中不同准确度的电流互感器其二次侧一般不将?测量和保护?混用。 18、在电源进线的专用计量柜上?必需装设计算电费用的三相?有功和无功?电度表。 19、高压配电网和低压配电网的接线方式有三种?放射式、树干式和环形?。 20、工厂低压配电系统接线方式有?放射式、树干式、混和式和环形?等方式。 21、工业企业的户外配电网结构最常见的便是?架空线和电缆?。 22、车间线路的室内配线线路多采用?绝缘导线??但配电干线多采用?祼导线?。 23、变压器的铁芯有两种基本结构芯式和壳式?铁芯本身由?铁芯柱和铁轭?两部分组成。 24、变压器在运行中内部损耗包括?铜损和铁损?两部分。 25、互感器的功能主要用于?电量的测量和继电保护。? 26、电力系统中出现最多的故障形式是?短路。? 27、电源为有限容量时?电源的阻抗就?不能忽略。? 28、电源为无限大容量时?外电路所引起的功率改变对电源微不足到?电源的?电压和频率?保持不变而恒定。 29、对称分量法是将一个?不对称?三相电流或电压分解成三个对称电流和电压系统。 30、继电保护装置就是反应于供电系统中电气元件发生故障或不正常运行状态??并动作于断路器或反应信号的一种自动装置。
1-1：工厂供电对工业生产具有重要作用： 电能是现代工业生产的主要能源和动力。做好工厂供电可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，改善工人的劳动条件，有利于实现生产过程自动化。否则，如果没有做好工厂供电致使电能供应的质量或可靠性没有保障，则有可能对工业生产造成严重的后果。 工厂供电的基本要求是： （1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。 （2）可靠应满足电能用户对供电可靠性的要求。 （3）优质应满足电能用户对电压和频率等质量的要求。 （4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量，提高电能利用率 1-2：工厂供电系统：是指从电源线路进厂起到高低压用电设备进线端止的整个电路系统，包括工厂内的变配电所和所有高低压供配电线路。 配电所的任务是：接受电能和分配电能，不改变电压 变电所的任务是：接受电能、变换电压和分配电能 当厂区的环境条件满足35kv架空线路深入负荷中心的“安全走廊”要求时，可采用高压深入负荷中心的直配方式。 1-6：电压和频率是衡量电能质量的两个基本参数；电压质量是按照国家标准或规范对电力系统电压的偏差、波动、波形及其三相的对称性的一种质量评估。 1-8：由于电力线路允许的电压偏差为±5%，即整个线路允许有10%的电压损耗，因此为了维持线路的平均电压在额定值，线路首端的电压可较线路额定电压高5%，而线路末端则可较线路额定电压低5%，所以发电机额定电压按规定应高于同级电网额定电压5%。 1-9：（1）电力变压器一次绕组的额定电压：①当变压器直接与发电机相联时，其一次绕组额定电压应与发电机额定电压相同，即高于同级电网额定电压5%；②当变压器不与发电机相联而是连接在线路上时，则可看作是线路的用电设备，因此其一次绕组额定电压应与电网额定电压相同。 （2）电力变压器二次绕组的额定电压：①变压器二次侧供电线路较长时，其二次绕组额定电压应比相联电网额定电压高10%；②变压器二次侧供电线路不长时，其二次绕组额定电压只需高于所联电网额定电压5%，仅考虑补偿变压器满负载运行时绕组内部5%的电压降。 1-17中性线的功能：一是用来接用额定电压为系统相电压的单相用电设备，二是用来传导三相系统中的不平衡电流和单相电流，三是减小负荷中性点的电位偏移。 保护线的功能：用来保障人身安全、防止发生触电事故用的接地线。 保护中性线的功能：它兼有中性线和保护线的功能，俗称“地线”。 1-18：TN-C系统：其中的N线与PE线全部合为一根PEN线，PEN线中可有电流通过，因此对某些接PEN 线的设备产生电磁干扰。在我国低压配电系统中应用最为普遍，但不适于对人身安全和抗电磁干扰要求高的场所。 TN-S系统：其中的N线与PE线全部分开，设备的外露可导电部分均接PE线。主要用于对安全要求较高的场所及对抗电磁干扰要求高的数据处理和精密检测等试验场所。 TN-C-S系统：该系统的前一部分全部为TN-C系统，而后边有一部分为TN-C系统，有一部分则为TN-S 系统，其中设备的外露可导电部分接PEN线或PE线，主要用于安全要求和对抗电磁干扰要求高的场所。TT系统：中性点直接接地，而其中设备的外露可导电部分均各自经PE线单独接地。 IT系统：中性点不接地或经高阻抗接地，该系统中所有设备的外露可导电部分均经各自的PE线分别接地，主要用于对连续供电要求较高及有易燃易爆危险的场所。 2-1 电力负荷按重要程度分那几级？各级负荷对供电电源有什么要求？ 答：分为三级 一级负荷属重要负荷，要求由两路电源供电还应增设应急电源；
史上最全《工厂供电》试题、考试题、习题库及参考答案 习题一、填空： 1、负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完 成。 2、将发电厂的电能送到负荷中心的线路叫（输电）线路。 3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。 4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以 节约投资与降低运行费用。 5、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。 6、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。 7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压 的（代数平均值）。 8、计算负荷是按（发热条件）选择电气设备的假定负荷。 9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。 10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。 11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。 12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改 善其功率因数的措施。 13、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变 电所的供电压等级为35-110千伏。 14、工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。 15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基 本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于 力学的重心的方法。 17、主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。 18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的 车间变电所。 19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等 回路共用。 20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。 30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。 31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。 32、工厂低压配电系统接线方式有（放射式、树干式、混和式和环形）等方式。 33、工业企业的户外配电网结构最常见的便是（架空线和电缆）。 34、电缆沟敷线深度不得小于（0.7）m。 35、车间线路的室内配线线路多采用（绝缘导线），但配电干线多采用（祼导线）。 36、为提高供电可靠性和利用性（环网供电）被证明特别适合城市住宅小区或生 产区的供电。 37、对于环网供电单元来说利用（负荷开关+限流熔断器）保护效果更好。 38、变压器的铁芯有两种基本结构芯式和壳式，铁芯本身由（铁芯柱和铁轭） 两部分组成。 39、变压器温度升高是以环境温度为+40度做为参考，我国规定绕组的温升限值 为（65）度。 40、将两台变压器或多台变压器的一次侧及二次侧（同极性的端子之间）通过一
第1页，共4页 第2页，共4页 一、填空题 （本大题共8题，每空 1 分，共 20 分) 1、低压线路的接线方式主要有 树干式 、 放射式 、 环型 。 2、 单相 短路形式的几率最大， 三相 短路形式的危害最为严重。 3、衡量电能质量的两个参数 电压 和 频率 ，一般交流电力设备的额定 频率为 50HZ 。 4、安全电流我国规定为 30mA ，但是触电时间应按不超过 １S ， 安全特低电压不超过 ５０V 。 5、短路计算采用 欧姆制 和 标么制 两种方法。 6联结。 7、按规定裸导线A 、B 、C 三相涂漆的颜色分别对应于 黄 、 绿 、 红 。 8、工厂的用电设备按其工作制分为 连续工作制 、 短时工作制 、 断续周期工作制 。 二、选择题 （本大题共 10 题，每小题 2分，共 20分) 1、我国目前所规定的10kv 及以下三相供电电压允许偏差是( B )。 A. ±5％ B. ±7％ C. +5％～+10％ D. ±10％。 2、电气设备的接地主要有三种形式，分别是工作接地、保护接地和( B )。 A. 工频接地 B. 重复接地 C. 小电流接地 D. 冲击接地 3、在配电设计中，通常采用( B )的最大平均负荷作为按发热条件选择电器或 导体的依据。 A.20min B.30min C.60min D.90min 4、用电设备台数较多.各台设备容量相差不悬殊时，宜采用( C )，一般用于干线、 配变电所的负荷计算。 A.二项式法 B.单位面积功率法 C.需要系数法 D.变值需要系数法 5、线路停电的操作顺序是( D ) 。 A ．先分母线隔离开关，再分线路隔离开关，最后分断路器 B ．先分线路隔离开关，再分母线隔离开关，最后分断路器 C ．先分断路器，再分母线隔离开关，最后分线路隔离开关 D ．先分断路器，再分线路隔离开关，最后分母线隔离开关 6、下列设备中仅能开断正常负荷电流的是（ A ）。 A.负荷开关 B.隔离开关 C.熔断器 D.断路器 7、在不接地电网中，当一相接地发生故障时，其它两相的对地电压将（ C ）。 A.为0伏 B.比原来的电压低 C.升高到线电压 D.电压保持不变。 8、过电流继电器的返回系数( B )1。 A ．大于 B ．小于 C ．等于 9、工厂供电系统对第一类负荷供电的要求是( B )。 A. 要有两个电源供电 B. 必须有两个独立电源供电 C. 一个独立电源供电 D. 都不对 10、一般三相负荷基本平衡的低压线路中的中性线截面不少于相线的( B )。 A.100% B.50％ C.75％ D. 25％ 三、简答题 （本大题共4 题，每小题10分，共 40分) 1、一般动力系统宜先按什么条件选择再校验其他条件?照明线路宜先按什么条件选择再校验其他条件?为什么 答：一般动力系统宜先按发热条件选择再校验其电压损耗和机械强度；照明线路宜先按允许电压条件选择再校验其发热条件和机械强度，因为其对电压水平要求很高 2、什么是最大负荷利用小时？什么是年最大负荷和年平均负荷？什么是负荷系数？ 答：最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷Pmax(或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。 年度最大负荷max P ：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又 叫半小时最大负荷P30 年平均负荷Pav 就是电力负荷在一定时间t 内平均消耗的功率，也就是电力负荷在 该时间t 内消耗的电能Wt 除以时间t 的值。 负荷系数又叫负荷率，它是用电负荷的平均负荷Pv 与其最大负荷Pmax 的比值。 3、电压互感器工作时二次侧为什么不能短路？互感器二次侧有一端为什么必须接地？ 答：电压互感器一、二次侧都是在并联状态下工作的，当发生短路时，回路电阻和剩余 阻抗均很小，使短路电流可达额定电流的几十倍，此电流将产生很高的共振过电压，所以
第一章概论 工厂供电的基本要求：安全，可靠，优质，经济 工厂供电系统范围：是指从电源线路进厂起到高低压用电设备进线端止的整个电路系统，包括工厂内的变配电所和所有高低压供配电线路。 配电所的任务是：接受电能和分配电能，不改变电压。 变电所的任务是：接受电能、变换电压和分配电能。 高压深入负荷中心的直配方式：当厂区的环境条件满足35kv架空线路深入负荷中心的“安全走廊”要求。 衡量电能质量的两个基本参数：电压和频率。 电压质量：按照国家标准或规范对电力系统电压的偏差、波动、波形及其三相的对称性的一种质量评估。 发电机额定电压按规定应高于同级电网额定电压5%：由于电力线路允许的电压偏差为±5%，即整个线路允许有10%的电压损耗，因此为了维持线路的平均电压在额定值，线路首端的电压可较线路额定电压高5%，而线路末端则可较线路额定电压低5%。 电力变压器一次绕组的额定电压：①当变压器直接与发电机相联时，其一次绕组额定电压应与发电机额定电压相同，即高于同级电网额定电压5%；②当变压器不与发电机相联而是连接在线路上时，则可看作是线路的用电设备，因此其一次绕组额定电压应与电网额定电压相同。 电力变压器二次绕组的额定电压：①变压器二次侧供电线路较长时，其二次绕组额定电压应比相联电网额定电压高10%；②变压器二次侧供电线路不长时，其二次绕组额定电压只需高于所联电网额定电压5%，仅考虑补偿变压器满负载运行时绕组内部5%的电压降。 中性点不接地：适用于中压,主要是3-10kV。 中性点经消弧线圈接地，经低阻抗接地：3-10kV单相接地电流大于30A，20kV及以上单相接地电流大于10A。 中性点直接接地：220/380V低压配电系统，110kV及以上超高压系统 中性线（N）：一是用来接用额定电压为系统相电压的单相用电设备，二是用来传导三相系统中的不平衡电流和单相电流，三是减小负荷中性点的电位偏移。 保护线(PE)（接地线）：用来保障人身安全、防止发生触电事故用的接地线。 保护中性线(PEN)（零线，地线）：它兼有中性线和保护线的功能。 TN-C系统（三相四线制）：其中的N线与PE线全部合为一根PEN线， 优点：节约有色金属和投资，较为经济。 缺点：①PEN线中可有电流通过，因此对某些接PEN线的设备产生电磁干扰； ②PEN断线后边接PEN线的设备外露可导电部分带电而造成人身触电危险。 应用：在我国低压配电系统中应用最为普遍，但不适于对人身安全和抗电磁干扰要求高的场所。 TN-S系统：其中的N线与PE线全部分开，设备的外露可导电部分均接PE线。 优点：①PE线中没有电流通过，不会产生电磁干扰； ②PE线断线不会使断线后边接PE线的设备外露可导电部分带电。 缺点：PE线断线后边有设备发生一相接壳故障，将使断线后边其他所有接PE线的设备外露可导电部分带电而造成人身触电危险。 应用：广泛用于对安全要求较高的场所（浴室，住宅）及对抗电磁干扰要求高的数据处理和精密检测等实验场所。 TN-C-S系统：该系统的前一部分（三相设备）全部为TN-C系统，而后边（单相设备）有一部分为TN-C 系统，有一部分则为TN-S系统，其中设备的外露可导电部分接PEN线或PE线。 综合了TN-C系统和TN-S系统的特点。 应用：主要用于安全要求和对抗电磁干扰要求高的场所。

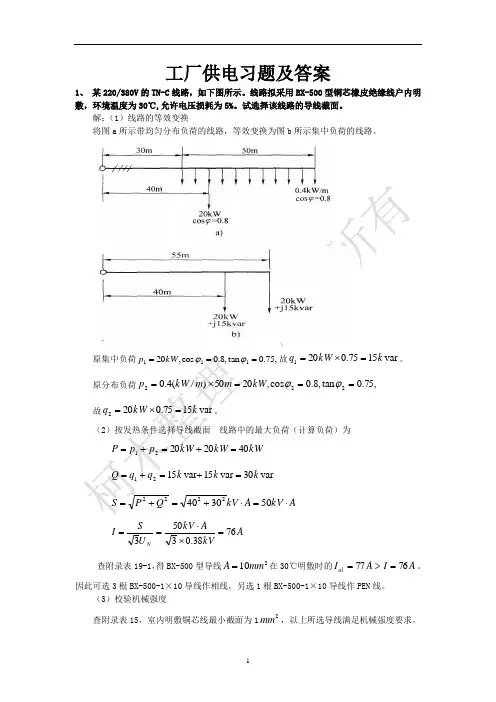

工厂供电习题及其答案 一、填空题 1.三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种 是电源中性不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。我国 220/380V低压配电系统广泛采用中性点直接接地运行方式。 2.接地体就是埋入地中并直接与大地接触的金属导体。 3.接地线就是连接接地体与设备、装置接地部分的金属导体；接地装置就是接地线与接 地体。 4.接地体的屏蔽效应就是影响入地电流流散的作用。 5.电气上的“地”或“大地”是指散流电阻趋近零，电位为零的地方。 6.经济截面是指：从全面的经济效益考虑，使线路的年运行费用接近最小而又考虑有色 金属节约的导线截面。 7.发电机额定电压规定高于同级电网额定电压5%。 8.当变压器直接与发电机相连时,其一次绕组额定电压应与发电机额定电压相等, 9.当变压器连接在线路上时,其一次绕组额定电压应与电网额定电压相等。 10.雷电过电压的基本形式有直接雷击，间接雷击，雷电波侵入。 11.保护接地的型式有：设备的外露可导电部分经各自的PE线直接接地，保护接零。 12.等电位联结是使电气装置各外露可导电部分和装置外可导电部分电位基本相等的一种 电气联结。 13.低压线路的结线方式主要有放射式，树干式，环形。 14.电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用：自动重合闸装置。 15.低压配电系统按保护接地形式分为TN系统，TT系统，IT系统。 16.高压线路的接线方式放射式，树干式，环形。 17.供配电系统常用继电器有电流继电器时间继电器中间继电器信号继电器等。 18.常用的气体放电电光源有荧光灯，高压钠灯和金属卤化物灯等。 19.继电保护装置的任务是控制断路器分离负荷电流，当发生电路过负荷时发出报警信号， 当报警信号发生短路故障时自动切除故障部分。 20.高压隔离开关的主要作用是分离小电流设备，造成一个有明显断开点的安全检修的环 境，以保护检修人员的人生安全。 21.低压自动开关即能在带负荷通断电路，又能在短路、过负荷和低电压时自动掉闸。 22.电力变压器按相数分有单相和三相两大类，工厂变电所常采用三相电力变压器。 23.电力系统是由发电厂，变电所和电力用户组成。 24.电力负荷按供电的可靠性分为一级负荷二级负荷三级负荷。 25.常用低压控制电器有刀开关，自动开关，接触器等。 26.常用的照明电光源可分为热辐射和气体放电两大类。 27.继电保护装置的任务是控制断路器，当分离负荷电流发生发出报警信号，当电路过负 荷时发生短路故障时自动切除故障部分。 28.供电质量是指电压频率可靠性。 29.10KV高压变电所由高压配电室，变压器室和低压配电室组成。 30.电气装置的接地分为工作接地，保护接地和重复接地三种。 31.工厂电力线路的导线和电缆截面的选择必须满足下列条件：按允许载流量、电压损失、 经济电流密度、机械强度。 32.工厂所需电力容量不大于160KVA时，通常采用架空线进线，直接由当地的公用电网供 电，＞160KVA且＜1000KVA采用电缆或架空线进线，＞1000KVA时采用电缆进线。33.一级负荷中特别重要的负荷，除两个独立电源供电外，尚应增设应急电源，并严禁其他 负荷接入。 34.各种高低压开关属二类类电气设备。 35.隔离开关只能通断一定的空载电流，负荷开关能通断负荷电流，断路器能通断短路电流。 36.互感器的功能是计量、控制。
工厂供电期末考试题 库试题
工厂供电期末考试题库试题 一、判断题： 1、一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线（） 2、在输送功率和距离一定时，选用电压越高，电压和电能的损失就越小，电压质量容易保证。（） 3、用电设备的额定电压就是供电线路的额定电压。（） 4、用户从一个方向得到电能的电网是闭式电网（） 5、电压和频率过高或过低都会影响电力系统的稳定性（） 6、目前在35-60kv的高压电网中多采用中性点经消弧线圈接地方式。（） 7、当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点，这个点对地电位为零。该点称电源的中性点。（） 8、电网是由不同等级线路和输配电设备组成的。（） 9、我国电力系统的额定频率是50赫兹（） 10、家庭用电属于二级负荷( ) 11、工厂供电，是指工厂所需电能的供应和分配，亦称工厂配电。（） 12、目前我国110KV及其以上的电网均采用中性点不接地方式（） 13、电力系统调度规章规定，单相接地运行时间一般不能超过5个小时（） 14、工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。（） 15、供电系统中降压变电所的作用是接受电能、变换电压和分配电能，而配电所的作用是接受电能和分配电能。（）16、电网的频率降低，只影响电动机的功率，而转速不变。（） 17、中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。（） 18、工厂变配电所的位置应该尽量靠近负荷中心。（） 19、工厂变配电所的位置应该接近电源侧。（） 20、变电所中有配电变压器，而配电所中没有配电变压器。（） 21、工厂变配电所的大门最好朝西开。（） 22、工厂变配电所应当考虑节约占地面积和建筑费用。（） 23、变压器室的建筑属一级耐火等级建筑物，门窗材料应满足相应的防火要求。（） 24、为了使电杆稳固，有的电杆还安装有拉线或帮桩。（） 25、架空线路的导线一般采用铜导线。（） 26、钢芯铝绞线一般只用于避雷线和电杆拉线。（） 27、木杆具有重量轻、施工方便、绝缘性能好等优点，以前曾被广泛采用。（） 28、根据所处位置、承担任务及受力情况的不同，电杆结构型式也不相同。一般按它的作用可分为直线杆、耐张杆、转角杆、终端杆、分支杆和跨越杆等。（） 29、变压器只能改变电压的大小而不能改变电压的频率。（） 30、导线的弧垂是由导线自身荷重形成的，弧垂不能过大，也不能过小，过大则在导线摆动时容易造成相间短路，过小则导线拉力过大，可能造成断线或倒杆现象。（） 31、线路巡视检查的方法有定期巡视、特殊巡视、夜间巡视、故障巡视和登杆塔巡查。（） 32、耐张杆又称断连杆，是架空线路直线分段线路的支撑点。（） 收集于网络，如有侵权请联系管理员删除
习题一 1-1试述工业企业供电系统的构成。 答：（1）总降压变电所：工厂供电的枢纽，用于将35KV～110KV电源电压降为6～10KV，再由配电装置分别将电能送至配电所、车间变电所或高压用电设 备。由降压变压器，母线、开关设备、保护电器、测量电器等高低压配电 装置组成。 （2）配电所：对大中型工厂，由于厂区大，负荷分散，常设置一个或多个配电所，用以中转电能，它只分配电能，但不改变电压。 （3）车间变电所：一个生产厂房或车间，根据情况可设置一个或多个车间变电所，将6～10KV电压降至380/220V电压，再送至各个低压用电设备。 （4）高压用电设备 （5）低压用电设备 1-2工业企业供电系统的常用额定电压等级及选取额定电压等级时应考虑的因素。答：（1）330KV及以上（包括500KV、750KV）：用于大电力系统输电； （2）220KV及以下：用于城乡高压、中压及低压配电； （3）110KV、35KV：也用于大型工厂内部配电网； （4）6～10KV：一般用于工厂内部，但从经济技术综合比较，最好采用10KV，除非拥有相当数量的6KV设备； （5）380V/220V：工厂低压配电电压。 1-3统一规定各种电气设备的额定电压有什么意义？发电机、变压器、用电设备以及电网额定电压有无差别？差别的原因是什么？ 答：规定设备的额定电压有利于设备按系列制造，是设备正常工作时具有最好技术经济指标的电压。 （1）发电机的额定电压：考虑线路在输送负荷电流时产生的电压损失，应比电网电压高5％。 （2）变压器的额定电压：一次绕组——如果变压器直接与发电机相连，则同发电机额定电压相同，即高于电网电压5％；如果不与发电机直接相连，而是接于线路时，应与电网电压相同。二次绕组——供电线路较长时，为弥补变压器满载时本身压降及线路压降，应比电网电压高10％；如果线路不长，只需补偿变压器满载压降，即高于电网电压5％。 （3）设备的额定电压：同电网电压相同。
工厂供电期末考试题库试题 一、判断题： 1、一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线（） 2、在输送功率和距离一定时，选用电压越高，电压和电能的损失就越小，电压质量容易保证。（） 3、用电设备的额定电压就是供电线路的额定电压。（） 4、用户从一个方向得到电能的电网是闭式电网（） 5、电压和频率过高或过低都会影响电力系统的稳定性（） 6、目前在35-60kv的高压电网中多采用中性点经消弧线圈接地方式。（） 7、当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点，这个点对地电位为零。该点称电源的中性点。（） 8、电网是由不同等级线路和输配电设备组成的。（） 9、我国电力系统的额定频率是50赫兹（） 10、家庭用电属于二级负荷( ) 11、工厂供电，是指工厂所需电能的供应和分配，亦称工厂配电。（） 12、目前我国110KV及其以上的电网均采用中性点不接地方式（） 13、电力系统调度规章规定，单相接地运行时间一般不能超过5个小时（） 14、工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。（） 15、供电系统中降压变电所的作用是接受电能、变换电压和分配电能，而配电所的作用是接受电能和分配电能。（） 16、电网的频率降低，只影响电动机的功率，而转速不变。（） 17、中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。（） 18、工厂变配电所的位置应该尽量靠近负荷中心。（） 19、工厂变配电所的位置应该接近电源侧。（） 20、变电所中有配电变压器，而配电所中没有配电变压器。（） 21、工厂变配电所的大门最好朝西开。（） 22、工厂变配电所应当考虑节约占地面积和建筑费用。（） 23、变压器室的建筑属一级耐火等级建筑物，门窗材料应满足相应的防火要求。（） 24、为了使电杆稳固，有的电杆还安装有拉线或帮桩。（） 25、架空线路的导线一般采用铜导线。（） 26、钢芯铝绞线一般只用于避雷线和电杆拉线。（） 27、木杆具有重量轻、施工方便、绝缘性能好等优点，以前曾被广泛采用。（） 28、根据所处位置、承担任务及受力情况的不同，电杆结构型式也不相同。一般按它的作用可分为直线杆、耐张杆、转角杆、终端杆、分支杆和跨越杆等。（） 29、变压器只能改变电压的大小而不能改变电压的频率。（） 30、导线的弧垂是由导线自身荷重形成的，弧垂不能过大，也不能过小，过大则在导线摆动时容易造成相间短路，过小则导线拉力过大，可能造成断线或倒杆现象。（） 31、线路巡视检查的方法有定期巡视、特殊巡视、夜间巡视、故障巡视和登杆塔巡查。（） 32、耐张杆又称断连杆，是架空线路直线分段线路的支撑点。（）
