*2.焊接电弧的静特性：一定长度的电弧在稳定状态下，电弧电压Uf 与电弧电流If 之间的关系。
动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系：uf=f （if ）。
电流变化速度愈小，静、动特性曲线就愈接近。
3.交流电弧的特点：电弧周期性地熄灭和引燃，电弧电压和电流波形发生畸变，热惯性作用较为明显。
4.钨极交流氩弧焊接铝时，在负极性的半周时叠加高电压。
*5.哪些因素影响交流电弧的稳定燃烧？采用何种措施稳弧？答：电弧连续燃烧条件方程式为：4212220π+≥f yh f U U U U ，因此影响交流电弧稳定燃烧的因素有：1.空载电压U 02.引燃电压U yh 3.电路参数4.电弧电流 5.电源频率f6.电极的热物理性能和尺寸。
措施：提高弧焊电源频率；提高电源的空载电压；改善电弧电流波形；叠加高压电。
7.交流电弧的功率（有功功率）是指交流电弧在半个周期（π）内的平均功率。
交流电弧的功率因数ƛf 是交流电弧的有功功率Pf 与电弧电压和电弧电流有效值乘积之比值，即：ƛf=Pf/（Uf*If ）*8.在电源参数一定的条件下，改变负载时，电源输出的电压稳定值 Uy 与输出的电流稳定值Iy 之间的关系 Uy=f(Iy),称为电源的外特性（静特性）。
弧焊电源的动特性是指电弧负载状态发生突然变化时，弧焊电源输出电压与电流的响应过程，可以用弧焊电源的输出电流与电压对时间的关系表示：uf=f （t ），if=f （t ）。
9.弧焊工艺对弧焊电源的要求：保证引弧容易；保证电弧稳定；保证焊接规范稳定；具有足够宽的焊接规范调节范围。
*10.电源——电弧系统的稳定条件：定性分析：电弧静特性曲线在工作点上的斜率 必须大于弧焊电源外特性曲线在该工作点上的斜率 。
11.陡降外特性和平外特性的优点和缺点：1.优点：焊接电流偏差小，焊接参数稳定，电弧弹性好。
缺点：垂直下降特性时引弧困难，熔滴过渡困难；过于平缓时短路电流过大，飞溅大，电弧不稳定，电弧弹性差。

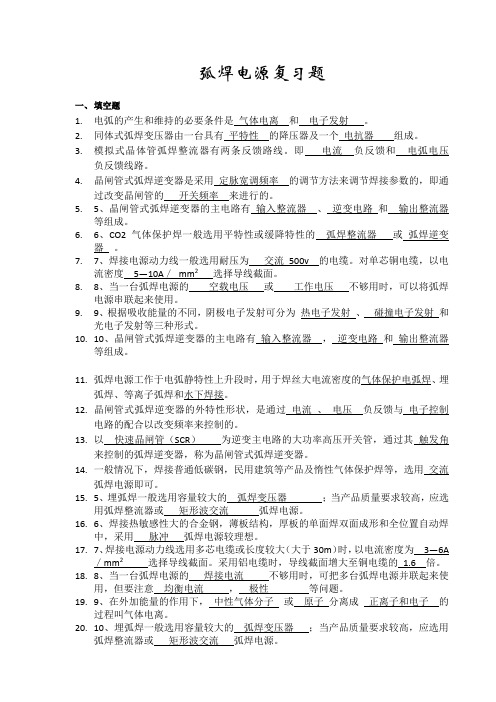

弧焊电源复习题一、填空题1.电弧的产生和维持的必要条件是气体电离和电子发射。
2.同体式弧焊变压器由一台具有平特性的降压器及一个电抗器组成。
3.模拟式晶体管弧焊整流器有两条反馈路线。
即电流负反馈和电弧电压负反馈线路。
4.晶闸管式弧焊逆变器是采用定脉宽调频率的调节方法来调节焊接参数的，即通过改变晶闸管的开关频率来进行的。
5.5、晶闸管式弧焊逆变器的主电路有输入整流器、逆变电路和输出整流器等组成。
6.6、CO2气体保护焊一般选用平特性或缓降特性的弧焊整流器或弧焊逆变器。
7.7、焊接电源动力线一般选用耐压为交流500v 的电缆。
对单芯铜电缆，以电流密度5—10A／mm2选择导线截面。
8.8、当一台弧焊电源的空载电压或工作电压不够用时，可以将弧焊电源串联起来使用。
9.9、根据吸收能量的不同，阴极电子发射可分为热电子发射、碰撞电子发射和光电子发射等三种形式。
10.10、晶闸管式弧焊逆变器的主电路有输入整流器，逆变电路和输出整流器等组成。
11.弧焊电源工作于电弧静特性上升段时，用于焊丝大电流密度的气体保护电弧焊、埋弧焊、等离子弧焊和水下焊接。
12.晶闸管式弧焊逆变器的外特性形状，是通过电流、电压负反馈与电子控制电路的配合以改变频率来控制的。
13.以快速晶闸管（SCR）为逆变主电路的大功率高压开关管，通过其触发角来控制的弧焊逆变器，称为晶闸管式弧焊逆变器。
14.一般情况下，焊接普通低碳钢，民用建筑等产品及惰性气体保护焊等，选用交流弧焊电源即可。
15.5、埋弧焊一般选用容量较大的弧焊变压器；当产品质量要求较高，应选用弧焊整流器或矩形波交流弧焊电源。
16.6、焊接热敏感性大的合金钢，薄板结构，厚板的单面焊双面成形和全位置自动焊中，采用脉冲弧焊电源较理想。
17.7、焊接电源动力线选用多芯电缆或长度较大（大于30m）时，以电流密度为3—6A／mm2选择导线截面。
采用铝电缆时，导线截面增大至铜电缆的1.6 倍。
18.8、当一台弧焊电源的焊接电流不够用时，可把多台弧焊电源并联起来使用，但要注意均衡电流，极性等问题。
第六章部分课后习题及其解答1、什么是逆变？画出逆变式弧焊电源的原理框图，简述各部分的作用。
答：所谓逆变是相对于常见的交流电经过整流变为直流电而言的，即将直流电变为交流电的变换称为逆变。
输入电路包括输入整流和滤波电路，整流电路大多采用桥式整流电路，将交流变为直流；滤波电路应用较多的是电容滤波，将直流电变得更平稳。
逆变电路是逆变式弧焊电源的核心，由电子功率开关器件和逆变降压变压器等构成，将直流电变化为交流电。
输入电路、逆变电路、输出电路等构成了主电路。
控制电路是产生和调节驱动脉冲的电路。
在弧焊电源的逆变电路中，通过调节驱动脉冲信号控制电子功率开关的导通与关断，从而将直流电变换为中频交流电。
控制电路决定了逆变式弧焊电源的输出。
2、逆变电路有那些型式？简述其工作原理。
答：主要有单端式，推挽式，半桥式以及全桥式四中逆变主电路结构。
单端式（双电子功率开关）：VT1、VT2同时导通时，N1上有由上至下的电流流过，形成第一个回路；两者截止，变压器中能量经VD3、VD4释放，N1电压极性反转，形成第二个回路，即可在变压器上形成方波交流电。
推挽式：电流经N11、VT1形成第一个回路（VT1导通），经N12、VT2形成第二个回路（VT2导通），VT1 VT2两者交替导通在变压器上产生方波交流电压。
半桥式：电流由正极经VT1、N1(由下至上)、C2 流向负极形成第一个回路，经C1、N1(由上至下)、VT2形成第二个回路，VT1 VT2两者交替导通在变压器上产生方波交流电压。
全桥式：电流由正极经VT3、N1(由上至下)、VT2 流向负极形成第一个回路，经VT1、N1(由下至上)、VT4形成第二个回路，VT3、VT2和VT1、VT4交替导通在变压器上产生方波交流电压。
3、简述PWM和PFM的工作原理。
答：PWM（pulse width modify）控制即脉冲宽度控制方式，也可以称为“定频率调脉宽”控制方式。
此控制方式是在频率不变的条件下，调节脉冲宽度来调节逆变器的输出能量。
第一章焊接电弧及其电特性（填空）焊接电弧的特性：电压最低，电流最大,温度最高，发光最强三种电离：撞击电离，热电离，光电离四种电子发射:热发射,光电发射，重粒子撞击发射,强电场作用下的自发射1.弧焊电源可分为哪几类?按什么分类?答:(1）弧焊电源及其控制技术的分类：交流弧焊电源、直流弧焊电源、脉冲弧焊电源、逆变式弧焊电源（2）弧焊电源的控制技术分类：机械式控制、电磁式控制、数字式控制、电子式控制。
2弧焊电源的压降如何分布？答：电弧沿其长度方向分为三个区：阳极区、阴极区、弧柱区，这三个区的电压降分别称为阳极压降Uy、阴极压降Ui、弧柱压降Uz。
它们组成了总的电弧电压Uf，且Uf=Uy+Ui+Uz。
阳极压降基本不变，而阴极压降在一定条件下基本上也是固定的数值，弧柱压降则在一定气体介质下与弧柱长度成正比。
则，弧长不同，电弧电压也不同。
3。
弧焊电源的静特性、动特性是指什么?答：电弧静特性：电极材料、气体介质、弧长一定的电弧在稳定状态下，电弧电压Uf与电弧电流If之间的关系。
Uf=f(If)电弧动特性：在一定的弧长下,当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系为：Uf=f(if）4。
焊条电弧焊、埋弧焊、CO2气体保护焊得电弧静特性是怎样的？答：焊条电弧焊：多半工作在静特性的水平段。
埋弧焊：多半工作在静特性的水平段。
CO2气体保护焊：基本上工作在上升段。
(虚线的是二氧化碳的，实线的是Ar弧焊的)5。
交流电弧有什么特点？为保护交流电弧连续燃烧电路参数应当怎样配合？答：特点：a 。
电弧周期性的熄灭引燃b 。
电弧电压和电流波形发生畸变c 。
热惯性作用较为明显（2）a 。
交流电弧连续引燃的条件之一: 即当ωt=π时，使电弧电流if 正好过零点，if=0，从而得到： b 。
连续引燃条件之二：即在ωt=0时，弧焊电源电压Uy 应大于电弧引燃电压Uyh ，即： 综上分析：为保证交流电弧连续燃烧必须保证电路中各项参数：电源空载电压U0、电弧电压Uf 及引燃电压Uyh 之间必须保持一定的关系.即：6。
《弧焊电源》复习资料第一章名词解释焊接电弧的基本物理现象：气体的电离和电子发射1.气体原子的电离：使电子完全脱离原子核的束缚，形成离子和自由电子的过程。
2.热电离：高温下，具有高动能的气体原子或分子互相碰撞而引起的电离。
3．热发射：物质的固体或液体表面受热后，其中某些电子具有大于逸出功的能量而逸出到表面外的空间去的现象。
4.电子发射：在阴极表面的原子或分子，接受外界的能量而释放出自由电子的现象。
5.焊接电弧静特性：一定长度的电弧在稳定状态下，电弧电压Uf 与电弧电流If之间的关系，成为焊接电弧静特性。
6.焊接电弧动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系uf=f(if)7.弧焊电源外特性：在电源参数一定的条件下，改变负载时，电源输出的电压稳定值Uy与输出的电流稳定值Iy之间的关系Uy=f(Iy)，称为电源外特性。
8.强电场作用下的自发射：物质的固体或液体表面，虽然温度不高，但当存在强电场并在表面附近形成较大的电位差时，使阴极有较多的电子发射出来，这就称为强电场作用下的自发射。
9.接触引弧：在弧焊电源接通后，电极与工件直接短路接触，随后拉开，从而把电弧引燃起来。
10.非接触引弧：指在电极和工件之间存在一定间隙，施以高电压来击穿间隙，使电弧引燃。
11．负载持续率：Fs=负载持续运行时间t ／（负载持续运行时间t+休止时间）*100%12.弧焊电源调节性：弧焊电源满足不同的工作电压、电源的需求的可调节性。
1. 焊接电弧物理现象：气体的电离和电子发射。
2.气体原子电离的三种形式：撞击电离、热电离、光电离。
3.电子发射的四种形式：热发射、光电发射、重粒子撞击发射、强电场作用下的自发射。
逸出功：电子发射所需的能量，约为电离能的1|2~1|4.4.电弧的三个组成部分及电位分布。
电弧有三个部分构成：阴极区、阳极区、弧柱区。
阳极区存在阳极压降：基本上与电流无关，近似为一常数。
第一章1.目前技术比较先进的弧焊电源有答案:数字化电源;逆变式弧焊电源2.按照弧焊电源的调节方式分类，有机械调节式、电磁调节式、电子控制式三类弧焊电源，按照弧焊电源输出的电流可分为直流弧焊电源、交流弧焊电源和焊条电弧焊电源，这些说法正确与否答案:错3.下列连接方法产生原子（或分子）间结合的是答案:焊接4.根据弧焊电源的概念，下列弧焊电源必须具备的功能是答案:适应电弧焊工艺电气特性;供给电弧能量第二章1.电源－电弧稳定系统稳定的条件：1）电弧静特性曲线与电源外特性曲线有交点；2）在交点的左边保证外特性曲线电压Uy<电弧静特性曲线电压Uf ，而在交点右边保证Uy>Uf 。
答案:错2.电弧的实质（或概念）是答案:气体放电3.电弧的静特性曲线（伏安特性曲线）是答案:U形曲线4.对于一个有一定长度变化的电弧，下列说法正确的是答案:阳极区长度和压降基本不变;阴极区长度和压降基本不变5.弧焊电源三大特性包括答案:静特性;动态特性 ;调节特性第三章1.变压器的能量传递方式是答案:电能→磁能→电能2.弧焊变压器的内部阻抗组成主要类型下面说法正确的是答案:电阻和感抗3.弧焊变压器的外特性曲线方程是答案:近似椭圆方程4.弧焊变压器包括串联电抗器式和增强漏磁式两大类答案:对5.下列器件属于可控的半导体器件的是答案:IGBT;场效应管第四章1.电子控制型弧焊电源的主电路进行电能变换并输出电能，控制电路则控制主电路的这种能量变换过程，使之按要求输出能量答案:对2.电子控制型弧焊电源的调节外特性时，需要调节答案:电子线路中给定值的大小3.电子控制型弧焊电源可采用的控制策略包括答案:PID控制;模糊控制;神经网络控制;自适应控制4.电子控制型弧焊电源的外特性曲线形状可以是任意形状答案:对5.关于电子电抗器下面最准确的说法是答案:一种电子电路第五章1.晶闸管弧焊整流器的主电路有答案:带平衡电抗器的双反星形可控整流电路;六相半波可控整流电路2.晶闸管弧焊整流器对能量输出（电流、电压）的控制的实现是通过调节晶闸管的答案:控制角3.ZX5系列晶闸管弧焊整流器外特性曲线形状是答案:陡降加外拖特性4.下面哪些电路是晶闸管弧焊整流器的一部分答案:移相触发电路5.带平衡电抗器的双反星形可控整流电路的工作的响应时间周期是答案:3.33ms第六章1.直流电变为交流电是整流过程，交流电变为直流电是逆变过程答案:错2.逆变式弧焊电源最突出的特性是答案:动特性好3.IGBT半桥式逆变电路的组成需要答案:2只（组）IGBT4.PWM和PFM都是逆变式弧焊电源常用的控制方式，实质是通过控制电子功率开关的导通与关断的时间比率来控制能量输出答案:对5.逆变式弧焊电源内部电路工作的可能的响应周期是答案:50ms第七章1.将数字电路应用到弧焊电源中构成为数字化弧焊电源答案:错2.数字化弧焊电源中应用的标志性器件有答案:微控制器MCU;数字信号处理器DSP3.数字化弧焊电源运用高层次的模糊控制、专家系统等控制方式，而PID控制适于模拟量控制，不适合在数字化弧焊电源中使用答案:错4.信息化网络化是数字化弧焊电源的重要特征答案:对5.数字化弧焊电源中包含有答案:人机交互系统;逆变电路;外特性控制软件系统。
1 / 21、弧焊电源在焊接过程中的作用是什么？答：弧焊电源具有供给焊接电弧电能（提供电流和电压）以及适宜于电弧焊工艺所需电气特性的作用。
性能良好、工作稳定的弧焊电源是保证电弧稳定燃烧和焊接过程顺利进行并得到良好焊接接头的必要条件之一。
2、脉冲弧焊电源的特点是什么？答：脉冲弧焊电源的特点是电源输出电流是周期性变化的，脉冲频率、脉冲电流等脉冲参数可调。
调节脉冲参数可以调节焊接工件的热输入量、焊丝的熔滴过渡形式等，有利于对热输入比较敏感的材料、薄板和全位置的焊接。
故大部分弧焊电源中都包含脉冲弧焊电源。
3、比较机械调节性弧焊电源、电磁控制型弧焊电源、电子控制性弧焊电源的特点，说明弧焊电源的发展。
答：机械调节型弧焊电源的特点是借助于机械装置实施弧焊电源外特性的调节，电源的主要电气特性、输出参数的调节，都由其机械结构决定。
故该类电源具有结构简单、易造易修、成本低、效率高等优点，但调节不灵活、不精细，电源比较笨重，耗材多。
该类焊接电源主要用于一般金属结构的焊接。
电磁控制型弧焊电源该类弧焊电源的特点是通过调节激励电流来改变电抗器或直流发电机铁心的磁饱和程度，从而控制弧焊电源的外特性。
主要包括磁放大式弧焊整流器和直流弧焊发电机。
这类焊机虽坚固耐用，过载能力强、输出电流稳定，脉动小，可用于各种弧焊方法，但是体积大而笨重，电磁惯性很大，动态特性差，效率低，电能和材料消耗大，噪声大，因此属于淘汰产品。
用柴油机或汽油机代替电动机的直流弧焊发电机可以用于没有电源的野外施工，使其还拥有一定的市场。
电子控制型弧焊电源是借助电子线路来实现弧焊电源外特性、动特性的控制，还可以通过电子线路对焊接电流波形等进行控制。
由于采用了电子控制电路和电子功率器件，使得该类电源具有以下特点：一、可以对外特性进行任意控制，从而满足各种焊接方法、焊接工艺的要求；二可以输出直流、脉冲甚至交流电流，可调参数多；三、具有良好的动态特性，系统控制的响应速度快；四、可控性好，便于进行编程和计算机控制；五、电路比较复杂。
第一章1．在电弧燃烧过程中会伴随着哪些物理过程？在电路中电弧是什么样的负载属性？答：（1）物理过程：气体原子的激发、电离和电子发射、负离子的产生、正离子和电子的复合（2）负载属性：电弧是一段导体，是一种气体的放电现象，其负载属性分为分为静特性与动特性，对于不同的焊接方法，其电弧的属性不同，一般静特性呈U形。
2．电离、阴极电子发射有哪些方式？何谓电离能、电子逸出功，两者对电弧的稳定性有何影响？答：（1）方式：撞击电离、热电离、光电离电子发射方式：热发射、光电发射、重离子撞击发射、强电场作用下的自发射（2）电力能：由原子形成正离子所需的能量称为电离能电子逸出功：电子发射所需的能量称为逸出功影响：电离能或电子逸出功越小，电弧的导电性能就越好，电弧越稳定。
3．焊接电弧的引燃有哪两种方式，分别在什么情况下应用？答：方式：接触引弧、非接触引弧应用：接触引弧：焊条电弧焊、熔化及气体保护焊和埋弧焊非接触引弧：钨极氩弧焊和等离子弧焊4．焊接电弧在物理结构上可分为哪几个区，各区域有何特点？答：（1）三个区：阳极区、阴极区、弧柱区（2）特点：在阴极区和阳极区，电位分布曲线的斜率很大，而在弧柱区则较平缓，并可认为是均匀分布的；可近似的认为阳极区和阴极区压降基本不变，而弧柱区压降在一定气体介质中与弧长成正比。
5．何谓电弧的静特性、动特性，如何解释电弧的静特性曲线？焊接电弧的静特性曲线会受到哪些因素的影响？答：（1）静特性：一定长度的电弧在稳定状态下，电弧电压U f与电弧电流I f之间的关系，称为~~动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系 （2）由于焊接电弧是非线性负载，电弧电压与电流之间不是正比例关系，所以当电弧电流从小到大在很大范围内变化时，电弧的静特性曲线呈U 形曲线，又成U 形特性。
（3）影响因素：阴极电子的发射能力、阴极尺寸大小、阴极斑点的电流密度、弧柱长度、弧柱区的气相成分和弧柱的电导率等。
第一单元焊接电弧对弧焊电源的要求一、填空题1．电弧是一种的现象。
2．的过程叫气体电离。
3．气体粒子受热的作用而产生的电离称为，温度越高，电离作用越。
4．电离的方程式有、和等。
5．中性粒子在光辐射的作用下产生的电离称为。
6．阴极的金属表面连续地向外发射出电子的现象，称为。
7．电弧的产生和维持的必要条件是。
8．根据吸收能量的不同，阴极电子发射可分为、和等三种形式。
二、判断题1．电弧在含有K、Na等元素的气氛中不容易引弧，在含有Ar、He 等元素的气氛中容易引弧。
（）2．气体电离的必要条件是有点场或热能的作用。
（）3．若两电极间的电压越高，电场的作用越大，则电离作用越弱（）4．高频高压引弧法由于采用较高的电压，所以比较危险。
（）5．接触短路引弧法可以用较低的空载电压产生焊接电流。
（）三、选择题1．在下列电极材料中，电子逸出功最小的两个元素是。
A．K、Na B. Na、W C. K、Cu D. C、Cu2．原子产生电离需要的能量，称为该元素的电离势，电离势很低的元素有。
A．Ar、He B. K、Na C. H2、O2 D. Li、W3．焊接电弧的产生是在焊条或焊丝拉离焊件表面时，由于而产生大量电子，在电极间电场的作用下，使气体发生电离而开始放电。
A．热发射 B. 强电场发射C．热发射和强电场发射 D. 热发射和质电撞击发射四、简答1．什么是气体电离2．什么是焊接电弧？焊接电弧是怎样产生的？、3．电弧的实质是什么？它与一般的燃烧现象有何异同点？4．负离子形成的条件是什么？它为什么不能担负导电任务？5．维持电弧放电需满足什么条件？怎样满足？6．热电离与碰撞电离有本质上的不同吗?为什么？7．热发射与自发射各有什么特点。
分别在什么样的条件下起主要作用？一．填空题1.沿弧柱长度方向，每厘米的电压降称为。
2.阴极有和。
3.阳极压降除与电流大小有关外，还与有关。
4.焊接电弧静特征的段，电弧燃烧时不易稳定，故很少使用。
5.焊接电弧静特征的段，用于焊丝大电流密度的气体保护电弧焊、埋弧焊、等离子弧焊和水下焊接。
二.判断题1.电弧阳极区的作用是接受阴极发射并通过弧柱到达阳极的电子，产生通过弧柱到达阴极的正离子流。
（）2.电弧弧柱电压与弧长成正比。
（）3.电弧阳极对电弧稳定的作用比阴极小. ( )4.用热阴极材料C、W做阴极时，在电流通过零点灭弧的短时间内，由于温度高，热惯性又较大，电子发射能力仍很强，所以再引弧很容易. ( )5.阴极电压降和阳极电压降在一定的电极材料和气体介质条件下、基本上是固定的数值。
（）6.电弧电压仅仅取决于电弧的长度，当电弧被拉长时，电弧电压即升高。
（）7.可以近似地认为弧柱长度即为电弧长度。
（）8.冷阴极的电子发射以热发射为主。
（）9.所有焊接方法的电弧静特性曲线，起形状都是一样的。
（）10.弧长变化时，焊接电流和焊接电压都要发生变化。
（）11.一种焊接方法只有一条电弧静特性曲线。
（）12.一种很焊接方法具有无数条电弧静特征曲线。
（）13.在焊机上调节电流实际上就是调节电弧静特性曲线。
（）14.动特性是焊接电弧本身所具有的一种电特性。
（）三.选择题1.焊接过程中弧长缩短时，电弧电压将。
A.升高B.降低C.不变D.为零2.区对焊条与母材的加热和熔化起主要作用。
A.阴极B.弧柱C.阳极D.阴极和阳极3.电弧直流反接时，加热工件的热量主要是。
A.电弧热B.阳极斑点热C.阴极斑点热D.化学反应热4.电弧区域温度分布是不均匀的，区的热度最高。
A.阳极B.阴极C.弧柱D.阴极斑点5.电弧静特性曲线呈。
A.L形B.上升形C.U形D.陡降形四.简答1.何谓焊接电弧的静特性？2.焊接电弧电压由哪几部分组成？与焊接电弧长度的关系如何？3.什么叫正极？负极？短路？4.直流电源的焊接电弧有几个区域？5.直流焊接电源的焊接电弧有几个区域？6.试述电弧静特性的意义？并分析U形曲线上升段形成的原因。
7.影响电弧静特性的因素主要是有哪些？简述影响理由。
8.结合波形图分析电弧动特性的形成过程。
综合训练一、填空题1．焊机的动特性越好，在焊接过程中电弧的引燃和燃烧。
2．需要调节弧焊电源焊接参数时，就必须改变曲线位置。
3．焊接过程中，弧焊电源电压、电流变化的特性称为弧焊电源的。
二、判断题1．空载电压是焊接机本身所具有的一个特性，所以和焊接电弧的稳定燃烧没有关系2．焊机空载时，由于输出端没有电流，所以不消耗电能3．电源外特性曲线和电弧静特性曲线的两个交点时电弧稳定燃烧的工作点4．一台焊机只有一条外特性曲线5．一台焊机具有无数条外特性曲线三、选择题1．对于埋弧焊，应在用具有外特性曲线的电源。
A．陡降B缓降C水平D上升2．弧焊电源输出电压与输出电流之间的关系成为。
A电弧静特性B电源外特性C电源动特性D电源调节特性3．输出电压随输出电流的增大而下降的外特性是A上升外特性B水平外特性C下降外特性D缓升外特性四、简答1．弧焊电源的基本要求是什么？2．CO2气体保护焊为什么要采用平硬和缓降特性的焊接电源？3．为什么提高焊接电源的空载电压就能提高焊接电弧燃烧的稳定性4．试从‘电源-电弧’系统状态变化过程分析其稳定性的充分必要条件。
5．为什么焊条电弧焊电源需要陡降的外特性？是否越陡越好？说明其理由6．埋弧焊电源需要什么样的调解特性？为什么？、7．什么是电弧自身调解？在溶化级气体保护焊的电弧自动调节系统中应配置什么样的电源？为什么？8．什么是电弧电压反馈自动调节系统？在埋弧焊的电压反馈自动调节系统中应该配置什么样的电源？为什么？9．弧焊电源的动特性对焊接过程有何影响？第二单元弧焊变压器1．BX2-1000是式弧焊变压器，额定焊接电流为A2．分体式弧焊变压器分别由一台独立式的和一台独立的组成3．分体式弧焊变压器串联电抗器通过改变的大小，调节焊接电流4．同体式弧焊变压器由一台具有的降压器及一个组成。
二、判断题变压器工作时，电压较高的绕组通过的电流较小，而电压较低的饶组通过的电流较大2．弧焊变压器的空载电压都比之流弧焊机高。
3．弧焊变压器全部都是降压变压器。
三、选择题1．常用的同体式弧焊变压器的型号是A.BX-500 BBX1-400 CBX3-500 DBX6-2002.变压器都是利用工作的A楞次定律B电磁感应原理C电流磁效应原理D欧姆定律3.同体式弧焊变压器通过调节来调节焊接电流A电抗器铁芯间隙B初、次级线圈间隙C空载电压D短路电流4.弧焊变压器获得外特性的方法是A焊接回路中串一可调电感B焊接回路中并一可调电感C焊接回路中串一可调电阻D焊接回路中并一可调电阻5.同体式弧焊变压器的电抗铁心中所留间隙δ用以调节。
A空载电压B弧焊电压C短路电流D焊接电流四、简答1.试述弧焊变压器的工作原理。
2.试述弧焊变压器的分类。
3.交流电康器有何作用？它的电抗值主要与那些结构有关？4.分体式弧焊变压器室如何调节焊接参数的？5.多站是弧焊变压器有何特点？6.同体式变压器大修后发热是什么原因？7.同体式弧焊变压器与分体式弧焊变压器相比有何特点8.串联电抗式弧焊变压器的一次绕组和二次绕组采用同轴缠绕，即一次绕组在内，二次绕组在外，为什么？一、填空题1.BX1—250是式弧焊变压器。
2.BX3—500是式弧焊变压器，额定焊接电流为A。
3.BX2—1000是式弧焊变压器，额定焊接电流为A。
二、选择题1.常用动圈式交流弧焊变压器的型号是。
A.BX—500B.BX1—400C.BX3—500D.BX6—2002.常用抽头式交流弧焊变压器的型号是。
A.BX—500B.BX1—400C.BX3—500D.BX6—2003.常用动铁心式交流弧焊变压器的型号是。
A.BX—500B.BX1—400C.BX3—500D.BX6—2004.交流弧焊变压器焊接电源的细调节是通过弧焊变压器侧面的旋转手柄来改变动铁心的位置实现的。
当手柄逆时针旋转时活动铁心想外移动，则。
A.漏磁减小，焊接电流增加B.漏磁减小，焊接电流减小C.漏磁增加，焊接电流增加D.漏磁增加，焊接电流减少5.动铁心弧焊变压器活动铁心的作用是。
A.避免形成磁分路，造成更大的漏磁B.形成磁分路，减少漏磁C.形成磁分路，造成更大漏磁D.减少漏磁，以获得下降外特性6.动圈式弧焊变压器通过调节动圈式弧焊变压器通过调节来获得焊接电源。
A.电抗器铁心间隔B.初、次级线圈间隔C.空载电压D.短路电流7.动圈式弧焊变压器室依靠来获得下降外特性的。
A.漏磁B.串联电抗器C.串联镇定变阻器D.活动铁心三、简答1.如何调节动圈式弧焊变压器的焊接参数？2.当使用小电流焊接时，为什么动圈式弧焊变压器产生的振动要比串联电抗器式弧焊变压器小的多？3.矩形铁心式弧焊变压器与梯形铁心式弧焊变压器的焊接参数调节相比有何不妥？4.为什么增强漏磁式弧焊变压器的外特性比正常漏磁式弧焊变压器的外特性陡减？5.如何调节抽头式弧焊变压器的焊接参数？6.在已学过的弧焊变压器中，那些适宜做成（1）小容量；（2）中等容量；（3）大容量的弧焊电源，为什么？那些适合做埋弧焊的电源？哪些适宜做钨极氩弧焊的电源？7.动圈式弧焊变压器组成的组成及工作原理是什么？8.简述抽头式弧焊变压器的组成及工作原理。
第三单元硅弧焊整流器一、回答下列问题：1．硅弧焊整流器由哪几部分组成？各部分作用如何？2．硅弧焊整流器是如何分类的？分哪些类型？二、填空题：1．无反馈磁饱和电抗器式硅弧焊整流器具有的外特性。
2．无反馈磁饱和电抗器的电流放大倍数K1由与之比所决定。
为得到放大作用，取》。
3.为了提高磁饱和电抗器的电流放大倍数和获得所需的外特性，可以采用的磁饱和电抗器。
4.全部内反馈磁饱和电抗式硅弧焊整流器具有的外特性，工作部分为的。
5.在全部内反馈磁饱和电抗器式硅弧焊整流器中，设置偏移绕组具有和的作用。
6.无反馈式在交流绕组内流过的电流是的交流电流；全部内反馈式在交流电组内流过的电流式电流；部分内反馈式在交流绕组内流过的电流是的交流电。
三、简答题：1．磁饱和电抗器有何作用？为什么说单铁心磁饱和电抗器不实用？试述双铁心式磁饱和电抗器的结构及工作原理。
2.无反馈磁饱和电抗器式硅弧焊整流器的结构特点如何？分析其外特性形成机理。
3.无反馈磁饱和电抗器式硅弧焊整流器的调节特性是什么？当控制电流Ik=0时，为什么负载电流Ih=I0≠0？4.简述ZXG7—300型硅弧焊整流器的结构组成及工作原理。
5.全部内反馈磁饱和电抗器式硅弧焊整流器结构特点如何？分析其外特性形成机理。
6．全部内反馈磁饱和电抗器式硅弧焊整流器的调节特性是什么？其形成原因是什么？有何缺点？7.全部内反馈磁饱和电抗器式硅弧焊整流器中设置偏移绕组有何作用？试画出负偏移接线及其调节特性。
8.部分内反馈磁饱和电抗器式硅弧焊整流器结构特点如何？分析其外特性形成机理。
