初中物理电学知识点与电路图解题步骤1、电路：把电源、用电器、开关、导线连接起来组成的电流的路径。

电路图：用统一规定的符号表示电路连接情况的图2、通路：处处接通的电路；开路：断开的电路；短路：将导线直接连接在用电器或电源两端的电路。

3、电流的形成:电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流)4、电流的方向:从电源正极流向负极 .5、电源:能提供持续电流(或电压)的装置.6、电源是把其他形式的能转化为电能.如干电池是把化学能转化为电能.发电机则由机械能转化为电能.7、在电源外部，电流的方向是从电源的正极流向负极。

电路的几种状态：①、串联电路：把元件逐个顺次连接起来组成的电路叫串联电路。

特点：电流只有一条通道，通过第一个元件的电流一定大小不变地通过第二个元件，只要电路中有一处断开，整个电路都断开。

②、并联电路：把元件并列地连接在电路两点间组成的电路叫并联电路。

特点：电流有两条或多条通道，各元件可独立工作。

干路开关控制整个电路；支路开关只控制本支路上用电器。

8、有持续电流的条件:必须有电源和电路闭合.9、导体:容易导电的物体叫导体.如:金属,人体,大地,盐水溶液等.导体导电的原因：导体中有自由移动的电荷；10、绝缘体:不容易导电的物体叫绝缘体.如:玻璃,陶瓷,塑料,油,纯水等.原因：缺少自由移动的电荷11、电流表的使用规则:①电流表要串联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电流不要超过电流表的量程;④绝对不允许不经过用电器而把电流表连到电源的两极上.实验室中常用的电流表有两个量程:①0～0.6安,每小格表示的电流值是0.02安;②0～3安,每小格表示的电流值是0.1安.12、电压(U)是使电路中形成电流的原因,国际单位:伏特(V); 常用:千伏(KV),毫伏(mV).1千伏=1000伏=1000000毫伏.13、电压表的使用规则:①电压表要并联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电压不要超过电压表的量程;实验室常用电压表有两个量程:①0～3伏,每小格表示的电压值是0.1伏;②0～15伏,每小格表示的电压值是0.5伏.14、熟记的电压值:①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④安全电压是:不高于36伏;⑤工业电压380伏.15、电阻(R):表示导体对电流的阻碍作用.国际单位:欧姆(Ω);常用:兆欧(MΩ),千欧(KΩ);1 兆欧=1000千欧;1 千欧=1000欧.16、决定电阻大小的因素: 材料,长度,横截面积和温度;导体本身的电阻大小与电压大小和电流无关17、滑动变阻器:A.原理:改变电阻线在电路中的长度来改变电阻的.作用:通过改变接入电路中的电阻来改变电路中的电流和电压.正确使用:a,应串联在电路中使用;b,接线要"一上一下";c,闭合开关前应把阻值调至最大的地方.18、欧姆定律: 导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比公式:I=U/R公式变形R=U/IU=IR.公式中单位:I→安(A);U→伏(V);R→欧(Ω ).19、电功的单位：焦耳，简称焦，符号J；日常生活中常用千瓦时为电功的单位，俗称“度”符号kw.h1度=1kw.h=1000w×3600s=3.6×106J20．电能表是测量一段时间内消耗的电能(功)多少的仪器。

《探究串联电路中电流的规律》实验报告学校：姓名：实验目的：探究串联电路中的电流规律。

实验器材：电源、电流表、三个小灯泡（其中至少两个规格不同）、开关、导线若干实验电路图：实验步骤：1、检查实验器材。

2、设计实验电路，画出测量A点电流的电路图。

3、按照电路图连接实物电路，检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光，记录A点电流。

4、将电流表分别串联在电路中的B点、C点，并分别记录测量的电流值。

5、换上另外两个规格不同的小灯泡，重复实验一次。

6、整理器材。

实验数据记录表格：实验结论：澧县2021年学生实验操作考核评分表实验名称：探究串联电路中电流的规律学校：姓名：第轮号总分：监考老师：《探究并联电路中电流的规律》实验报告学校： 姓名：实验目的：探究并联电路中干路电流与各支路电流的关系。

实验器材：电源、电流表、三个小灯泡（其中至少两个规格不同）、开关、导线若干。

实验电路图：实验步骤： 1、检查实验器材。

2、设计实验电路，画出测量A 点电流的电路图。

3、按照电路图连接实物电路，检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光，记录A 点电流。

4、将电流表分别串联在电路中的B 点、C 点，并分别记录测量的电流值。

5、换上另外两个规格不同的小灯泡，重复实验一次。

6、整理器材。

实验数据记录表格：实验结论： 。

澧县2021年学生实验操作考核评分表实验名称：探究并联电路电流的规律学校：姓名：第轮号总分：监考老师：《探究串联电路中电压的规律》实验报告实验目的：探究串联电路两端的总电压和各部分电路两端电压的关系。

实验器材：电源、电压表、三个小灯泡（其中至少两个规格不同）、开关、导线若干。

实验步骤：1、检查实验器材。

2、设计实验电路，画出测量A、B两点间电压的电路图。

3、按照电路图连接实物电路，检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光，记录A、B两点间的电压。

初中物理电学知识等效电路、电流表的连接与四种电路连接类型等效电路是一种效果相同的电路，电流表也是常见考点之一，初中物理电学一共有四种连接类型，为此我们要做好准备。

小编整理了相关资料，希望能帮助到您。

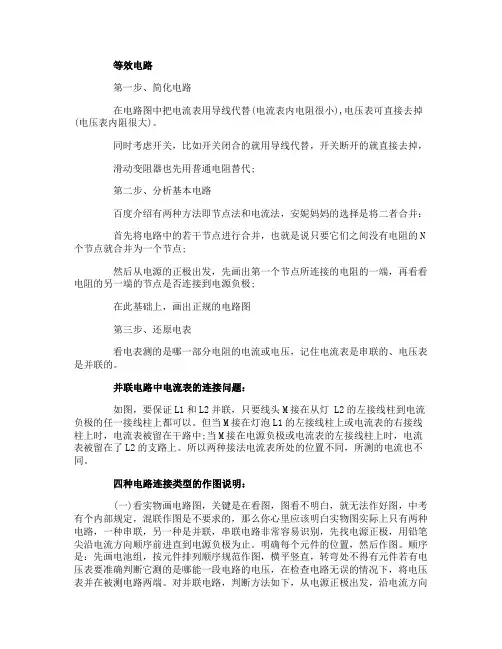

等效电路第一步、简化电路在电路图中把电流表用导线代替(电流表内电阻很小),电压表可直接去掉(电压表内阻很大)。

同时考虑开关，比如开关闭合的就用导线代替，开关断开的就直接去掉，滑动变阻器也先用普通电阻替代;第二步、分析基本电路百度介绍有两种方法即节点法和电流法，安妮妈妈的选择是将二者合并：首先将电路中的若干节点进行合并，也就是说只要它们之间没有电阻的N个节点就合并为一个节点;然后从电源的正极出发，先画出第一个节点所连接的电阻的一端，再看看电阻的另一端的节点是否连接到电源负极;在此基础上，画出正规的电路图第三步、还原电表看电表测的是哪一部分电阻的电流或电压，记住电流表是串联的、电压表是并联的。

并联电路中电流表的连接问题：如图，要保证L1和L2并联，只要线头M接在从灯L2的左接线柱到电流负极的任一接线柱上都可以。

但当M接在灯泡L1的左接线柱上或电流表的右接线柱上时，电流表被留在干路中;当M接在电源负极或电流表的左接线柱上时，电流表被留在了L2的支路上。

所以两种接法电流表所处的位置不同，所测的电流也不同。

四种电路连接类型的作图说明：(一)看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文分字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

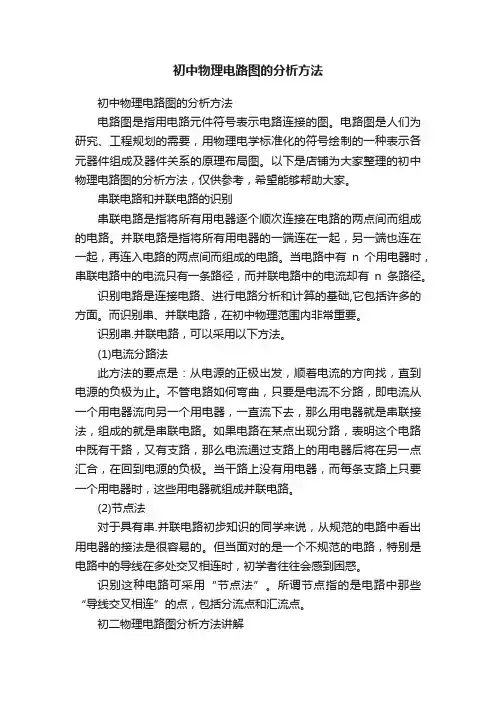

初中物理电路图的分析方法初中物理电路图的分析方法电路图是指用电路元件符号表示电路连接的图。

电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。

以下是店铺为大家整理的初中物理电路图的分析方法，仅供参考，希望能够帮助大家。

串联电路和并联电路的识别串联电路是指将所有用电器逐个顺次连接在电路的两点间而组成的电路。

并联电路是指将所有用电器的一端连在一起，另一端也连在一起，再连入电路的两点间而组成的电路。

当电路中有n个用电器时，串联电路中的电流只有一条路径，而并联电路中的电流却有n条路径。

识别电路是连接电路、进行电路分析和计算的基础,它包括许多的方面。

而识别串、并联电路，在初中物理范围内非常重要。

识别串.并联电路，可以采用以下方法。

(1)电流分路法此方法的要点是：从电源的正极出发，顺着电流的方向找，直到电源的负极为止。

不管电路如何弯曲，只要是电流不分路，即电流从一个用电器流向另一个用电器，一直流下去，那么用电器就是串联接法，组成的就是串联电路。

如果电路在某点出现分路，表明这个电路中既有干路，又有支路，那么电流通过支路上的用电器后将在另一点汇合，在回到电源的负极。

当干路上没有用电器，而每条支路上只要一个用电器时，这些用电器就组成并联电路。

(2)节点法对于具有串.并联电路初步知识的同学来说，从规范的电路中看出用电器的接法是很容易的。

但当面对的是一个不规范的电路，特别是电路中的导线在多处交叉相连时，初学者往往会感到困惑。

识别这种电路可采用“节点法”。

所谓节点指的是电路中那些“导线交叉相连”的点，包括分流点和汇流点。

初二物理电路图分析方法讲解下面是对物理中电路图分析方法内容的知识讲解，希望给同学们的学习很好的帮助。

电路图分析方法首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。

实物图与电路图一、根据要求用笔画线代替导线，将各题中的实物连接起来。

1、图1中灯泡L1和L2串联，开关控制两灯的通、断电。

2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断电。

3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。

图3L1 L2S1S2L1 L2图2L1 L2图1L 1 L 2S 1 图 8 4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。

6、图7、图8、图9、图10、图11、图12、图13中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。

图 10 S 1 S L 1 L 2 S 1 S 1 S L 1 L 2 图 7 S 2S S 1 L 1 L 2 图 9 L 1L 2L 3 S 1S S 2图 6图 11L 2 S 1 S L 1SS 1 L 1L 2 图 12 L 1 L 2S 图 5S 2L 1 L 2S 1图 4S7、在图13中只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮。

8、灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

9、图15中在A、B两房间都能控制灯泡的通、断电。

10、图16中两灯泡并联，开关S是总开关，电流表测通过L1和L2的总电流图13L1L2S1SL1SS2L2S1图14L1 L2S图15BA11、图17、图18中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流。

12、图19、图20中两灯泡并联，开关S 是总开关，电流表A 1只测通过L 1的电流，A 2只测通过L 2的电流。

13、图21、图22中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流。

L 1L 2S 图 18 图 19L 1 L 2SA 2A 1 L 1 L 2 S A 2 A 1 图 20L 1L 2SL 1 L 2 S图 21 图 22 L 1 L 2 S 图 1714、图23、图24中两灯泡串联，电压表V 1只测L 1两端的电压，图23中V 2只测L 2两端的电压；图24中V 2测L 1、L 2两端的总电压。

专题3 电流表、电压表使用与测量对象的判断电流表、电压表是电学最基本的测量仪器，是要求学生会正确使用的，并且是中考必考的电学仪器。

而准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。

电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。

一、电流表和电压表的使用电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当于断路（电压表的内阻很大）例题1（2021山东枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。

【答案】正负接线柱反接改接小量程。

【解析】连接好电路，闭合开关，发现电流表指针向左偏转（即反偏）至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接；纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。

考点透视迷津点拨与点对点讲【点拨】电流表、电压表在为接入电路时，指针不指在0刻度线处，需要调零；使用过程中，如果指针反偏，说明电流表、电压表正负接线柱接反；如果偏转角度过大（甚至超量程），说明所选量程偏小；如果偏转角度过小（只偏转几个小格），说明所选量程偏大。

备战2021年中考物理电学典型专题各个击破专题1 电路的连接与设计********************************************************************类型一根据电路图连接实物图1. 连接实物图时导线不允许交叉；导线应该接在接线柱上，不能接在导线中间；2. 依据电路图电流从电源的正极流出，依次经过各用电器，最后流回到电源负极的顺序，依次连接各个用电器；3. 电流表和电压表连接时电流必须“正进负出”，要根据题中的条件选择合适的量程；4. 有滑动变阻器时，必须“一上一下”连接，并且根据题中的要求选择正确的接线柱．类型二根据实验要求连接实物电路1. 量程的选择（1）根据小灯泡的额定电压选电压表的量程；（2）根据小灯泡的额定电压和电阻，利用欧姆定律确定电流表的量程．2. 电表的接法：电表按电流“正进负出”的原则连接接线柱；电流表和被测用电器串联，电压表并联接在被测用电器两端．3. 滑动变阻器接法：滑动变阻器的接线柱按“一上一下”的原则接线，并根据实验要求连接下接线柱．4. 注意事项：连接实物电路时，必须按顺序依次连线，可以从电源正极开始，也可以从电源负极开始，最后回到电源另一极；导线必须接在电路元件的接线柱上，导线不能交叉，不能出现“T”字形接线．类型三根据实物图画电路图1. 作图步骤（1）分析电路：根据实物图判断出电路中各元件的串、并联关系；（2）画草图：先画出干路，从电源的“＋”极开始，到电源“－”极为止，有电压表时最后再连接电压表（要确定好电压表的测量对象），再从分点画出支路，直到合点；（3）检查电路图：看各电表的测量对象和开关的作用是否和实物图一样，确保没有遗漏、短路、断路和错误；（4）修改草图：把电路图画成标准的串联或并联电路，得到规范电路，元件不能画在拐角．2. 注意事项（1）电路元件的符号用统一规定的符号；（2）画的线应横平竖直，呈长方形；（3）电路元件符号不要画在拐弯处；（4）遇到电流分流处要画“黑点”；（5）线路连接要连续，不能有断点．类型四电路纠错实物电路中的常见错误（1）电源短路，也就是电流不经过用电器直接回到电源负极；（2）局部短接，被局部短路的用电器不能工作；（3）电压表、电流表的正负接线柱错接了，或者量程选的不合适(过大或过小);（4）滑动变阻器错接了(全上或全下接入电路)．考点一根据实物图画电路图1．把两节干电池、两个开关、一个小灯泡、一个电动机连成如图所示的电路，请在右边方框内画出与实物图对应的电路图。

等效电路第一步、简化电路在电路图中把电流表用导线代替(电流表内电阻很小),电压表可直接去掉(电压表内阻很大)。

同时考虑开关，比如开关闭合的就用导线代替，开关断开的就直接去掉，滑动变阻器也先用普通电阻替代;第二步、分析基本电路百度介绍有两种方法即节点法和电流法，安妮妈妈的选择是将二者合并：首先将电路中的若干节点进行合并，也就是说只要它们之间没有电阻的N 个节点就合并为一个节点;然后从电源的正极出发，先画出第一个节点所连接的电阻的一端，再看看电阻的另一端的节点是否连接到电源负极;在此基础上，画出正规的电路图第三步、还原电表看电表测的是哪一部分电阻的电流或电压，记住电流表是串联的、电压表是并联的。

并联电路中电流表的连接问题：如图，要保证L1和L2并联，只要线头M接在从灯 L2的左接线柱到电流负极的任一接线柱上都可以。

但当M接在灯泡L1的左接线柱上或电流表的右接线柱上时，电流表被留在干路中;当M接在电源负极或电流表的左接线柱上时，电流表被留在了L2的支路上。

所以两种接法电流表所处的位置不同，所测的电流也不同。

四种电路连接类型的作图说明：(一)看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

怎样画电路图和连接实物图1、画电路图的基本要求：①电路元件的符号要用统一规定的，不能自造符号。

②要注意所画符号和实物的对应性。

③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。

④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。

⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。

2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系，然后画一个作用与效果同实物图一致的规范的电路图。

3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联电路，先连接元件多的一条支路，然后将元件少的一条支路并联接入。

4、三类基本题型：①根据实物图画电路图；②根据电路图画实物图；③根据文字描述电路的连接和控制情况，画电路图或连接实物图。

例 3 按照图8左边的电路图用笔画线代替导线，将右边的电路元件连接成完整电路（导线不交叉）例 4 如图9所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。

例 5 在某电路（如图10）中，灯L1、L2并联，开关S控制整个电路，开关S1控制L1灯，电流表测L2灯的电流，请你根据上述文字描述连接下面的实物图，并在右边画出它的电路图。

31、如图所示，方框内是由两个相同的电阻和一个开关组成的电路，当闭合开关时，电流表示数变为原来的两倍，画出方框内电路连接的情况。

(电源电压保持不变)C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．34某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图画出正确的连接方法．35、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。

（导线不能交叉）②图乙中量程为3 V的电压表每小格表示的值是__________V，所测电压值为_________V。

初中物理电学满分训练15讲第一讲实物图与电路图（含答案及详解）教学目标1．掌握电路图的画法、实物图的连接方法2．根据要求链接电路图知识点一电路与电流1．电路用导线将电源、用电器、开关连接起来组成的电流通路叫做电路，电源、开关、导线、用电器是电路的主要组成部分。
