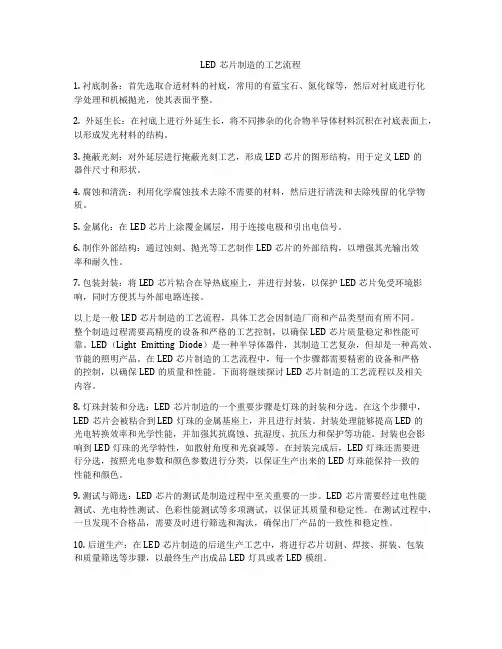

LED芯片制造工艺流程

LED芯片制造的工艺流程1. 衬底制备：首先选取合适材料的衬底，常用的有蓝宝石、氮化镓等，然后对衬底进行化学处理和机械抛光，使其表面平整。

2. 外延生长：在衬底上进行外延生长，将不同掺杂的化合物半导体材料沉积在衬底表面上，以形成发光材料的结构。

3. 掩蔽光刻：对外延层进行掩蔽光刻工艺，形成LED芯片的图形结构，用于定义LED的器件尺寸和形状。

4. 腐蚀和清洗：利用化学腐蚀技术去除不需要的材料，然后进行清洗和去除残留的化学物质。

5. 金属化：在LED芯片上涂覆金属层，用于连接电极和引出电信号。

6. 制作外部结构：通过蚀刻、抛光等工艺制作LED芯片的外部结构，以增强其光输出效率和耐久性。

7. 包装封装：将LED芯片粘合在导热底座上，并进行封装，以保护LED芯片免受环境影响，同时方便其与外部电路连接。

以上是一般LED芯片制造的工艺流程，具体工艺会因制造厂商和产品类型而有所不同。

整个制造过程需要高精度的设备和严格的工艺控制，以确保LED芯片质量稳定和性能可靠。

LED（Light Emitting Diode）是一种半导体器件，其制造工艺复杂，但却是一种高效、节能的照明产品。

在LED芯片制造的工艺流程中，每一个步骤都需要精密的设备和严格的控制，以确保LED的质量和性能。

下面将继续探讨LED芯片制造的工艺流程以及相关内容。

8. 灯珠封装和分选：LED芯片制造的一个重要步骤是灯珠的封装和分选。

在这个步骤中，LED芯片会被粘合到LED灯珠的金属基座上，并且进行封装。

封装处理能够提高LED的光电转换效率和光学性能，并加强其抗腐蚀、抗湿度、抗压力和保护等功能。

封装也会影响到LED灯珠的光学特性，如散射角度和光衰减等。

在封装完成后，LED灯珠还需要进行分选，按照光电参数和颜色参数进行分类，以保证生产出来的LED灯珠能保持一致的性能和颜色。

9. 测试与筛选：LED芯片的测试是制造过程中至关重要的一步。

LED芯片需要经过电性能测试、光电特性测试、色彩性能测试等多项测试，以保证其质量和稳定性。

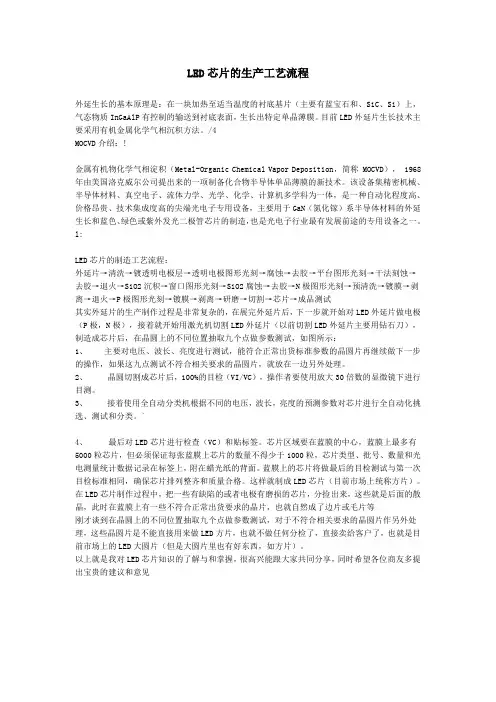

LED芯片的生产工艺流程外延生长的基本原理是：在一块加热至适当温度的衬底基片（主要有蓝宝石和、SiC、Si）上，气态物质InGaAlP有控制的输送到衬底表面，生长出特定单晶薄膜。

目前LED外延片生长技术主要采用有机金属化学气相沉积方法。

/4MOCVD介绍：!金属有机物化学气相淀积（Metal-Organic Chemical Vapor Deposition，简称 MOCVD）， 1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。

该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。

l:LED芯片的制造工艺流程：外延片→清洗→镀透明电极层→透明电极图形光刻→腐蚀→去胶→平台图形光刻→干法刻蚀→去胶→退火→SiO2沉积→窗口图形光刻→SiO2腐蚀→去胶→N极图形光刻→预清洗→镀膜→剥离→退火→P极图形光刻→镀膜→剥离→研磨→切割→芯片→成品测试其实外延片的生产制作过程是非常复杂的，在展完外延片后，下一步就开始对LED外延片做电极（P极，N极），接着就开始用激光机切割LED外延片（以前切割LED外延片主要用钻石刀），制造成芯片后，在晶圆上的不同位置抽取九个点做参数测试，如图所示：1、主要对电压、波长、亮度进行测试，能符合正常出货标准参数的晶圆片再继续做下一步的操作，如果这九点测试不符合相关要求的晶圆片，就放在一边另外处理。

2、晶圆切割成芯片后，100%的目检（VI/VC），操作者要使用放大30倍数的显微镜下进行目测。

3、接着使用全自动分类机根据不同的电压，波长，亮度的预测参数对芯片进行全自动化挑选、测试和分类。

`4、最后对LED芯片进行检查（VC）和贴标签。

芯片区域要在蓝膜的中心，蓝膜上最多有5000粒芯片，但必须保证每张蓝膜上芯片的数量不得少于1000粒，芯片类型、批号、数量和光电测量统计数据记录在标签上，附在蜡光纸的背面。

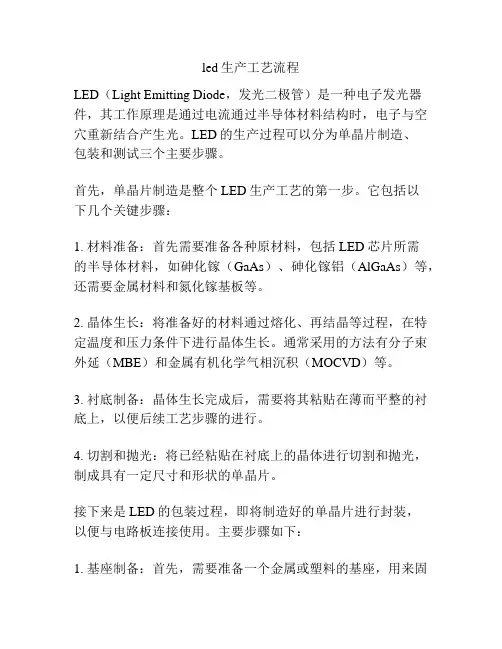

led生产工艺流程LED（Light Emitting Diode，发光二极管）是一种电子发光器件，其工作原理是通过电流通过半导体材料结构时，电子与空穴重新结合产生光。

LED的生产过程可以分为单晶片制造、包装和测试三个主要步骤。

首先，单晶片制造是整个LED生产工艺的第一步。

它包括以下几个关键步骤：1. 材料准备：首先需要准备各种原材料，包括LED芯片所需的半导体材料，如砷化镓（GaAs）、砷化镓铝（AlGaAs）等，还需要金属材料和氮化镓基板等。

2. 晶体生长：将准备好的材料通过熔化、再结晶等过程，在特定温度和压力条件下进行晶体生长。

通常采用的方法有分子束外延（MBE）和金属有机化学气相沉积（MOCVD）等。

3. 衬底制备：晶体生长完成后，需要将其粘贴在薄而平整的衬底上，以便后续工艺步骤的进行。

4. 切割和抛光：将已经粘贴在衬底上的晶体进行切割和抛光，制成具有一定尺寸和形状的单晶片。

接下来是LED的包装过程，即将制造好的单晶片进行封装，以便与电路板连接使用。

主要步骤如下：1. 基座制备：首先，需要准备一个金属或塑料的基座，用来固定LED芯片和引出电路。

2. 焊接：将单晶片与基座通过焊接的方式固定在一起，使其能够相互连接。

3. 注射封装：使用注射成型机将造好的LED芯片和引线封装到透明的塑料壳体内，并固化成型。

最后是测试阶段，通过对已封装好的LED进行质量检测和性能测试，以确保其达到设计要求，主要包括以下几个步骤：1. 电性能测试：对封装好的LED进行电流和电压等电性能参数的测试，以确保其正常工作。

2. 光输出测试：通过特定设备测量LED的光输出强度、光谱特性和色温等关键光学参数。

3. 温度测试：将LED芯片加热至一定温度，测试其在高温环境下的工作性能和稳定性。

4. 寿命测试：通过长时间运行和老化试验，测试LED在不同条件下的使用寿命和稳定性。

总的来说，LED的生产工艺流程包括单晶片制造、包装和测试三个主要步骤。

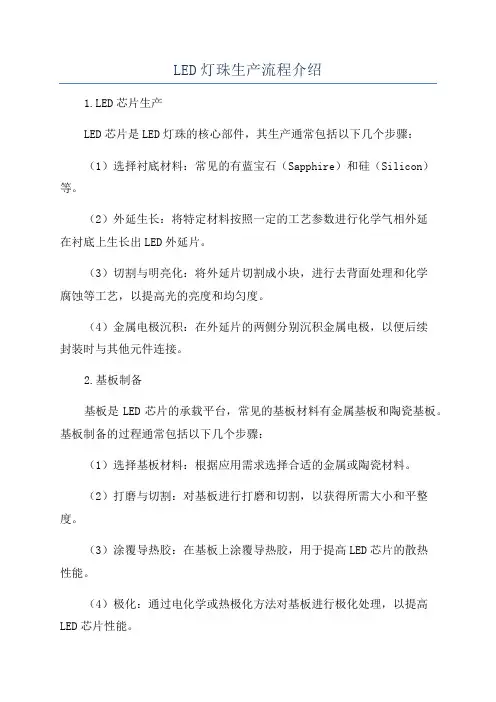

LED灯珠生产流程介绍1.LED芯片生产LED芯片是LED灯珠的核心部件，其生产通常包括以下几个步骤：（1）选择衬底材料：常见的有蓝宝石（Sapphire）和硅（Silicon）等。

（2）外延生长：将特定材料按照一定的工艺参数进行化学气相外延在衬底上生长出LED外延片。

（3）切割与明亮化：将外延片切割成小块，进行去背面处理和化学腐蚀等工艺，以提高光的亮度和均匀度。

（4）金属电极沉积：在外延片的两侧分别沉积金属电极，以便后续封装时与其他元件连接。

2.基板制备基板是LED芯片的承载平台，常见的基板材料有金属基板和陶瓷基板。

基板制备的过程通常包括以下几个步骤：（1）选择基板材料：根据应用需求选择合适的金属或陶瓷材料。

（2）打磨与切割：对基板进行打磨和切割，以获得所需大小和平整度。

（3）涂覆导热胶：在基板上涂覆导热胶，用于提高LED芯片的散热性能。

（4）极化：通过电化学或热极化方法对基板进行极化处理，以提高LED芯片性能。

3.封装封装是将LED芯片和其他元件组装在一起，形成LED灯珠的过程。

封装过程通常包括以下几个步骤：（1）分选：将生产好的LED芯片按照亮度和颜色进行分类分选。

（2）胶水涂布：在基板上涂布导热胶或封装胶，用于固定LED芯片和其他元件。

（3）焊接：通过焊接技术将LED芯片与基板上的金属电极连接在一起。

（4）封装：将LED芯片、基板和其他元件一起封装在透明的封装材料中，形成完整的LED灯珠。

（5）测试与筛选：对封装好的LED灯珠进行电学和光学测试，筛选出质量合格的产品。

（6）包装与贮存：将合格的LED灯珠进行包装，并进行贮存和出售。

以上是LED灯珠生产的主要流程，其中涉及到了LED芯片生产、基板制备和封装等多个环节。

随着LED技术的不断发展和创新，LED灯珠生产过程也在不断优化和改进，以提高LED灯珠的亮度、效率和可靠性。

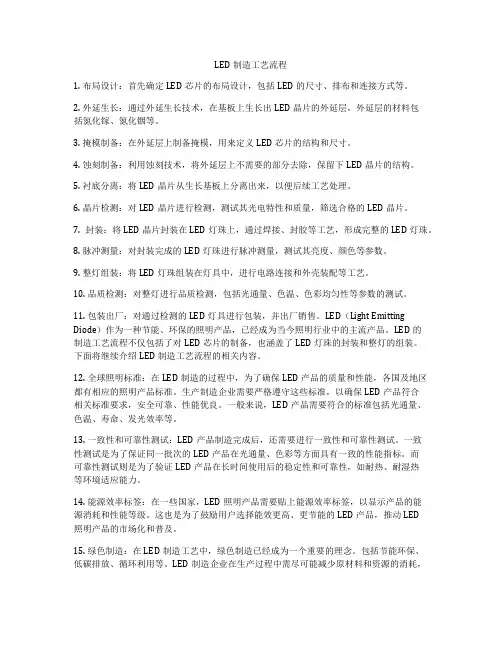

LED制造工艺流程1. 布局设计：首先确定LED芯片的布局设计，包括LED的尺寸、排布和连接方式等。

2. 外延生长：通过外延生长技术，在基板上生长出LED晶片的外延层，外延层的材料包括氮化镓、氮化铟等。

3. 掩模制备：在外延层上制备掩模，用来定义LED芯片的结构和尺寸。

4. 蚀刻制备：利用蚀刻技术，将外延层上不需要的部分去除，保留下LED晶片的结构。

5. 衬底分离：将LED晶片从生长基板上分离出来，以便后续工艺处理。

6. 晶片检测：对LED晶片进行检测，测试其光电特性和质量，筛选合格的LED晶片。

7. 封装：将LED晶片封装在LED灯珠上，通过焊接、封胶等工艺，形成完整的LED灯珠。

8. 脉冲测量：对封装完成的LED灯珠进行脉冲测量，测试其亮度、颜色等参数。

9. 整灯组装：将LED灯珠组装在灯具中，进行电路连接和外壳装配等工艺。

10. 品质检测：对整灯进行品质检测，包括光通量、色温、色彩均匀性等参数的测试。

11. 包装出厂：对通过检测的LED灯具进行包装，并出厂销售。

LED（Light Emitting Diode）作为一种节能、环保的照明产品，已经成为当今照明行业中的主流产品。

LED的制造工艺流程不仅包括了对LED芯片的制备，也涵盖了LED灯珠的封装和整灯的组装。

下面将继续介绍LED制造工艺流程的相关内容。

12. 全球照明标准：在LED制造的过程中，为了确保LED产品的质量和性能，各国及地区都有相应的照明产品标准。

生产制造企业需要严格遵守这些标准，以确保LED产品符合相关标准要求，安全可靠、性能优良。

一般来说，LED产品需要符合的标准包括光通量、色温、寿命、发光效率等。

13. 一致性和可靠性测试：LED产品制造完成后，还需要进行一致性和可靠性测试。

一致性测试是为了保证同一批次的LED产品在光通量、色彩等方面具有一致的性能指标。

而可靠性测试则是为了验证LED产品在长时间使用后的稳定性和可靠性，如耐热、耐湿热等环境适应能力。

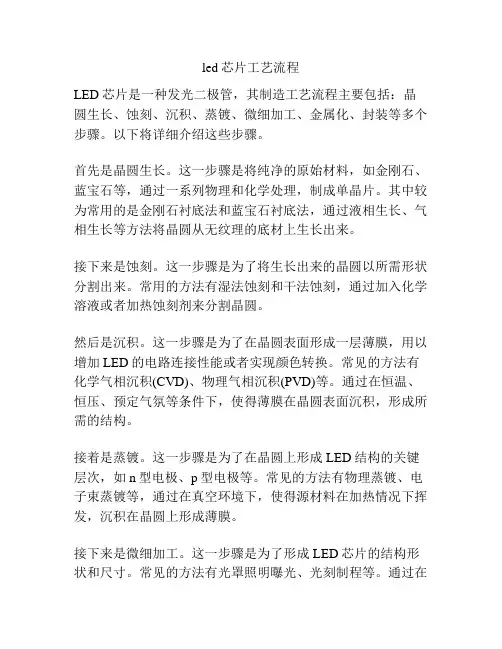

led芯片工艺流程LED芯片是一种发光二极管，其制造工艺流程主要包括：晶圆生长、蚀刻、沉积、蒸镀、微细加工、金属化、封装等多个步骤。

以下将详细介绍这些步骤。

首先是晶圆生长。

这一步骤是将纯净的原始材料，如金刚石、蓝宝石等，通过一系列物理和化学处理，制成单晶片。

其中较为常用的是金刚石衬底法和蓝宝石衬底法，通过液相生长、气相生长等方法将晶圆从无纹理的底材上生长出来。

接下来是蚀刻。

这一步骤是为了将生长出来的晶圆以所需形状分割出来。

常用的方法有湿法蚀刻和干法蚀刻，通过加入化学溶液或者加热蚀刻剂来分割晶圆。

然后是沉积。

这一步骤是为了在晶圆表面形成一层薄膜，用以增加LED的电路连接性能或者实现颜色转换。

常见的方法有化学气相沉积(CVD)、物理气相沉积(PVD)等。

通过在恒温、恒压、预定气氛等条件下，使得薄膜在晶圆表面沉积，形成所需的结构。

接着是蒸镀。

这一步骤是为了在晶圆上形成LED结构的关键层次，如n型电极、p型电极等。

常见的方法有物理蒸镀、电子束蒸镀等，通过在真空环境下，使得源材料在加热情况下挥发，沉积在晶圆上形成薄膜。

接下来是微细加工。

这一步骤是为了形成LED芯片的结构形状和尺寸。

常见的方法有光罩照明曝光、光刻制程等。

通过在晶圆上涂覆光敏胶，利用光罩上的图案进行曝光和显影，形成所需的结构。

然后是金属化。

这一步骤是为了增加LED芯片的电路连接性能。

常见的方法有金属蒸镀、金属化学气相沉积等。

将金属材料沉积在芯片上，形成导线等电路结构。

最后是封装。

这一步骤是将制作好的芯片进行保护和封装，以提高稳定性和可靠性。

常见的方法有环氧封装、硅胶封装等。

通过包裹芯片和引出电极，防止外部环境对芯片的影响。

总结起来，LED芯片的制造工艺流程主要包括晶圆生长、蚀刻、沉积、蒸镀、微细加工、金属化、封装等多个步骤。

每个步骤都需要精确的设备和工艺条件，以确保芯片的质量和性能。

随着技术的进步，LED芯片的工艺流程也在不断完善，以满足日益增长的市场需求和应用需求。

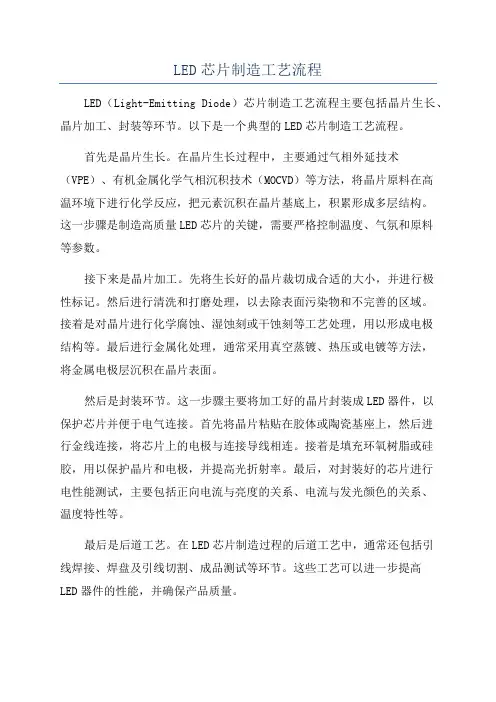

LED芯片制造工艺流程LED（Light-Emitting Diode）芯片制造工艺流程主要包括晶片生长、晶片加工、封装等环节。

以下是一个典型的LED芯片制造工艺流程。

首先是晶片生长。

在晶片生长过程中，主要通过气相外延技术（VPE）、有机金属化学气相沉积技术（MOCVD）等方法，将晶片原料在高温环境下进行化学反应，把元素沉积在晶片基底上，积累形成多层结构。

这一步骤是制造高质量LED芯片的关键，需要严格控制温度、气氛和原料等参数。

接下来是晶片加工。

先将生长好的晶片裁切成合适的大小，并进行极性标记。

然后进行清洗和打磨处理，以去除表面污染物和不完善的区域。

接着是对晶片进行化学腐蚀、湿蚀刻或干蚀刻等工艺处理，用以形成电极结构等。

最后进行金属化处理，通常采用真空蒸镀、热压或电镀等方法，将金属电极层沉积在晶片表面。

然后是封装环节。

这一步骤主要将加工好的晶片封装成LED器件，以保护芯片并便于电气连接。

首先将晶片粘贴在胶体或陶瓷基座上，然后进行金线连接，将芯片上的电极与连接导线相连。

接着是填充环氧树脂或硅胶，用以保护晶片和电极，并提高光折射率。

最后，对封装好的芯片进行电性能测试，主要包括正向电流与亮度的关系、电流与发光颜色的关系、温度特性等。

最后是后道工艺。

在LED芯片制造过程的后道工艺中，通常还包括引线焊接、焊盘及引线切割、成品测试等环节。

这些工艺可以进一步提高LED器件的性能，并确保产品质量。

总结起来，LED芯片制造工艺主要包括晶片生长、晶片加工、封装以及后道工艺等环节。

通过严格控制各个环节的工艺参数，可以制造出高质量、高亮度、高可靠性的LED芯片产品。

LED技术的不断发展与进步，有效推动了LED照明产业的快速发展。

led工艺流程图LED工艺流程图是指LED生产过程中各个环节的工艺流程和流程间的关系。

LED工艺流程图的设计有助于生产工程师对整个生产过程进行规划和控制，以确保产品质量和生产效率的提高。

以下是一个简要的LED工艺流程图。

1. 材料准备：包括准备LED芯片、封装材料和基板等所需材料。

2. 晶圆制备：首先通过选择合适的晶体材料，然后在晶体材料上进行腐蚀、清洗和薄片切割等工艺，得到薄片状的LED芯片。

3. 芯片制备：将薄片状的LED芯片进行电镀、蚀刻等工艺处理，得到成品芯片。

4. 封装材料制备：包括封装胶料、固晶材料等的准备和处理。

5. 封装工艺：将成品芯片放置在基板上，然后使用固晶材料将芯片固定在基板上。

接下来，将封装胶料涂抹在芯片和基板之间，形成保护层。

然后进行焊接和连接等工艺，最后通过紫外线固化等工艺，确保封装胶料的固化和稳定。

6. 清洗和检验：将封装完成的LED产品进行清洗和检验，以确保产品质量和性能的符合要求。

7. 包装和储存：对经过检验合格的LED产品进行包装和储存，以便于运输和销售。

8. 成品测试：对部分产品进行电性能测试，以确保产品的质量和性能符合标准要求。

9. 成品质检：对所有产品进行质量检查和测试，以确保产品的质量和性能符合标准要求。

10. 产品整理和出厂：对通过质检的产品进行整理和出厂准备，以便于产品出厂和销售。

这是一个简要的LED工艺流程图，其中包含了LED生产过程中的主要工艺和流程。

通过合理规划和控制这些工艺和流程，可以提高生产效率和产品质量，从而满足客户对LED产品的需求。

当然，不同的LED生产厂家和产品类型可能还会有一些细微的差异，但基本的工艺流程是差不多的。

希望这个LED工艺流程图能对读者理解LED生产过程和LED产品的质量控制方面有所帮助。

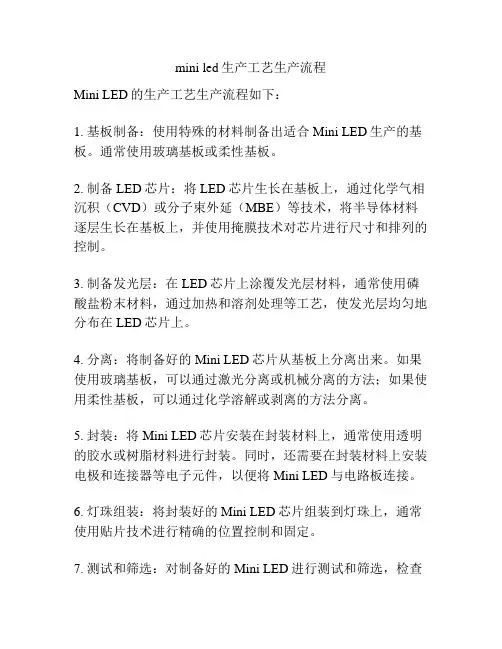

mini led生产工艺生产流程
Mini LED的生产工艺生产流程如下：
1. 基板制备：使用特殊的材料制备出适合Mini LED生产的基板。

通常使用玻璃基板或柔性基板。

2. 制备LED芯片：将LED芯片生长在基板上，通过化学气相沉积（CVD）或分子束外延（MBE）等技术，将半导体材料逐层生长在基板上，并使用掩膜技术对芯片进行尺寸和排列的控制。

3. 制备发光层：在LED芯片上涂覆发光层材料，通常使用磷酸盐粉末材料，通过加热和溶剂处理等工艺，使发光层均匀地分布在LED芯片上。

4. 分离：将制备好的Mini LED芯片从基板上分离出来。

如果使用玻璃基板，可以通过激光分离或机械分离的方法；如果使用柔性基板，可以通过化学溶解或剥离的方法分离。

5. 封装：将Mini LED芯片安装在封装材料上，通常使用透明的胶水或树脂材料进行封装。

同时，还需要在封装材料上安装电极和连接器等电子元件，以便将Mini LED与电路板连接。

6. 灯珠组装：将封装好的Mini LED芯片组装到灯珠上，通常使用贴片技术进行精确的位置控制和固定。

7. 测试和筛选：对制备好的Mini LED进行测试和筛选，检查
其亮度、色度、均匀性等性能指标是否符合要求，并排除有缺陷的产品。

8. 封装成成品：将经过测试和筛选的Mini LED组装到LED作为照明、显示或其他应用的成品产品中。

需要注意的是，上述生产流程只是一般的概述，实际的Mini LED生产工艺可能会有一定的差异，具体的步骤和工艺参数还需要根据具体厂家和产品要求进行调整和优化。

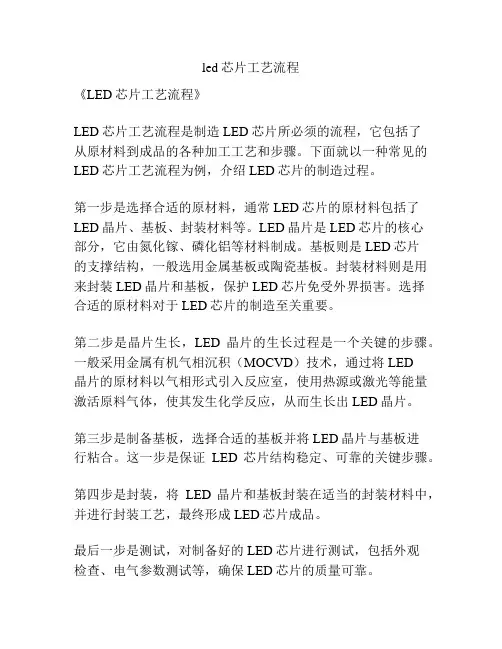

led芯片工艺流程
《LED芯片工艺流程》
LED芯片工艺流程是制造LED芯片所必须的流程，它包括了
从原材料到成品的各种加工工艺和步骤。

下面就以一种常见的LED芯片工艺流程为例，介绍LED芯片的制造过程。

第一步是选择合适的原材料，通常LED芯片的原材料包括了LED晶片、基板、封装材料等。

LED晶片是LED芯片的核心
部分，它由氮化镓、磷化铝等材料制成。

基板则是LED芯片
的支撑结构，一般选用金属基板或陶瓷基板。

封装材料则是用来封装LED晶片和基板，保护LED芯片免受外界损害。

选择
合适的原材料对于LED芯片的制造至关重要。

第二步是晶片生长，LED晶片的生长过程是一个关键的步骤。

一般采用金属有机气相沉积（MOCVD）技术，通过将LED
晶片的原材料以气相形式引入反应室，使用热源或激光等能量激活原料气体，使其发生化学反应，从而生长出LED晶片。

第三步是制备基板，选择合适的基板并将LED晶片与基板进
行粘合。

这一步是保证LED芯片结构稳定、可靠的关键步骤。

第四步是封装，将LED晶片和基板封装在适当的封装材料中，并进行封装工艺，最终形成LED芯片成品。

最后一步是测试，对制备好的LED芯片进行测试，包括外观
检查、电气参数测试等，确保LED芯片的质量可靠。

以上就是LED芯片的常见工艺流程，值得注意的是，LED芯片的工艺流程因厂商和技术水平的不同而有所差异，但总体来说，LED芯片的制造过程包括原材料选择、晶片生长、制备基板、封装和测试等步骤。

这些工艺流程的稳定和可靠，关系到LED芯片产品的性能和质量。

LED芯片工艺流程晶圆生长是LED芯片工艺的第一步，主要是通过在晶圆上生长LED材料。

晶圆是基础的硅片，其表面需要先经过化学处理，然后将LED材料（如氮化镓）通过气相沉积等方法在晶圆上生长形成各层结构。

表面处理主要是对晶圆进行粗糙化处理，以提高后续步骤的粘附性能。

这个步骤通常通过化学腐蚀、湿法刻蚀等方法完成。

制作发光结构是LED芯片工艺的核心步骤，主要是通过光刻、沉积等工艺将LED结构制作在晶圆上。

光刻工艺是将光刻胶涂覆在晶圆表面，然后使用光刻机将光刻胶图案化，形成LED结构的模板。

沉积工艺是将金属、氧化物等材料通过化学反应沉积在晶圆上，形成发光结构中的电极、封装结构等。

制作封装结构是将制作好的LED结构进行封装。

这个步骤主要是通过选择合适的封装材料，将晶圆部分封装起来，以保护其免受机械损伤和环境影响。

封装材料通常是有机材料，如环氧树脂等。

电性测试与排序是对制作好的LED芯片进行测试和分类。

这个步骤主要是通过测试LED的电压、电流以及发光强度等性能参数，然后将LED芯片按照性能进行分类，筛选出合格品。

切割和粘贴是将制作好的LED芯片切割成单个的LED器件，并且将其粘贴到适配器或其他载体上。

这个步骤主要是通过切割机将整个晶圆切割成较小的片状，然后将切割好的LED芯片粘贴固定在其他材料上。

封装测试是对完成的LED产品进行全面地测试和质量检查。

这个步骤主要是通过测试LED的电性能、外观缺陷等方面的指标，以确保LED产品的质量和性能达到要求。

以上是LED芯片工艺流程的主要步骤，不同的制造厂家和产品类型可能会有所差异，但整体上遵循相似的工艺原理和流程。

led制造工艺流程LED（Light Emitting Diode）是一种半导体发光装置，其制造工艺流程一般包括芯片制造、封装、测试和筛选等步骤。

首先，LED芯片制造包括晶片生长和制作芯片两个主要步骤。

晶片生长是通过在金属基板上生长晶体层来制造LED芯片的过程。

常见的晶片生长方法有气相外延法（MOVPE）和分子束外延法（MBE）等。

制作芯片是在晶片的表面进行蚀刻和沉积，形成PN结构。

这包括光罩对晶片进行光刻、酸碱清洗、金属沉积等步骤。

接下来，LED芯片需要经过封装步骤。

封装是将芯片封装到具有透光性的封装材料中，保护芯片并提供光传输的功能。

首先，需要将芯片与金线进行焊接连接，形成电路。

然后，将芯片粘贴到塑料封装的导体片上，并加热固化。

最后，在芯片和导体片之间注入封装材料（通常为环氧树脂），并加热固化，形成密封的封装。

完成封装后，需要进行测试和筛选步骤。

测试是为了验证LED芯片的品质和性能。

常见的测试项目包括亮度测试、色温测试、波长测试等。

通过测试，可以将LED芯片根据其性能分为不同的等级，以便后续的应用选用。

筛选是将测试合格的LED芯片进行分级，根据其亮度和颜色特性进行分类，以满足不同应用需求。

最后，经过以上工艺流程后的LED芯片可以用于各种应用领域。

例如，LED应用于照明领域时，可以根据封装的不同形状和尺寸，制造不同形式的LED灯珠、灯管或灯带等。

LED 应用于显示屏领域时，可以封装成小尺寸的LED芯片，组合成LED显示屏，用于电子产品、广告牌等。

此外，LED还可以应用于无线通信、传感器等领域，具有广泛的应用前景。

总的来说，LED的制造工艺流程包括芯片制造、封装、测试和筛选等步骤。

通过这些工艺步骤，可以制造出具有不同性能和品质的LED芯片，广泛应用于照明、显示屏和其他领域，推动科技和工业的发展。

LED生产流程非常详细LED（Light Emitting Diode）是一种固态光源，具有高效、环保、寿命长等特点，被广泛应用于照明、显示和通信等领域。

下面将详细介绍LED的生产流程，主要包括晶片制备、封装和测试等环节。

1.晶片制备晶片是LED的核心部件，其制备是整个生产流程的第一步。

晶片制备主要包括以下几个环节：(1)材料准备：选择合适的材料，主要包括n型和p型的半导体材料，如GaN（氮化镓）、InGaN（铟镓氮化物）等。

(2)晶体生长：采用蒸发法、金属有机化学气相沉积（MOCVD）等方法，在衬底上生长出晶片材料。

(3)外延生长：通过控制温度、气氛和物料流速等条件，使晶片材料在衬底表面慢慢生长出多晶体结构。

(4)分离：将生长好的晶片从衬底上分离下来，常用的方法有折断、切割和磨蚀等。

(5)针对不同材料和工艺的晶片，还需要进行经过去背、打磨和抛光等工序，以提高晶片的光电性能和表面质量。

2.封装封装是将制备好的晶片与引线、支架等元件连接并封装在透明的封装体中，形成LED光源的过程。

(1)引线焊接：将晶片的正负极分别与引线进行焊接，以实现电气连接。

(2)芯片固定：将晶片粘贴在支架上，并使用导热胶等材料固定。

(3)封装体注射：将封装体材料（通常为透明的环氧树脂）加热至一定温度，然后通过注射工艺在晶片和支架之间形成透明的封装体。

(4)引线剪断：根据需要，将引线剪断至一定长度。

3.测试测试是LED生产流程中不可或缺的环节，通过测试可以确保LED的质量和性能符合要求。

(1)光电参数测试：测量晶片的电流电压特性、光强和颜色等光电参数，以保证其性能符合规定。

(2)寿命测试：通过对一定数量的LED进行长时间稳定工作，观察其亮度降低情况，以评估其寿命。

(3)色坐标测量：测量LED的色坐标，以确保光色的一致性。

(4)外观检查：检查LED的外观质量，如有无裂纹、气泡、灰尘等。

4.包装和出厂在测试合格后，LED进行包装，并进行严格的质量控制，最终出厂。
