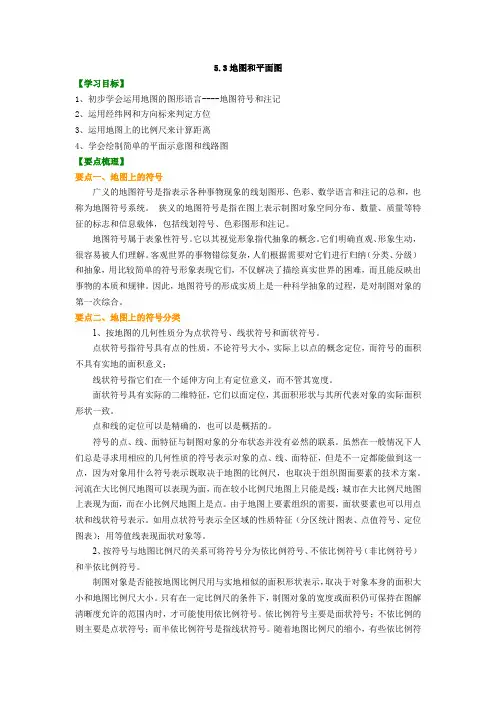

5.3地图和平面图【学习目标】1、初步学会运用地图的图形语言----地图符号和注记2、运用经纬网和方向标来判定方位3、运用地图上的比例尺来计算距离4、学会绘制简单的平面示意图和线路图【要点梳理】要点一、地图上的符号广义的地图符号是指表示各种事物现象的线划图形、色彩、数学语言和注记的总和，也称为地图符号系统。

狭义的地图符号是指在图上表示制图对象空间分布、数量、质量等特征的标志和信息载体，包括线划符号、色彩图形和注记。

地图符号属于表象性符号。

它以其视觉形象指代抽象的概念。

它们明确直观、形象生动，很容易被人们理解。

客观世界的事物错综复杂，人们根据需要对它们进行归纳（分类、分级）和抽象，用比较简单的符号形象表现它们，不仅解决了描绘真实世界的困难，而且能反映出事物的本质和规律。

因此，地图符号的形成实质上是一种科学抽象的过程，是对制图对象的第一次综合。

要点二、地图上的符号分类1、按地图的几何性质分为点状符号、线状符号和面状符号。

点状符号指符号具有点的性质，不论符号大小，实际上以点的概念定位，而符号的面积不具有实地的面积意义；线状符号指它们在一个延伸方向上有定位意义，而不管其宽度。

面状符号具有实际的二维特征，它们以面定位，其面积形状与其所代表对象的实际面积形状一致。

点和线的定位可以是精确的，也可以是概括的。

符号的点、线、面特征与制图对象的分布状态并没有必然的联系。

虽然在一般情况下人们总是寻求用相应的几何性质的符号表示对象的点、线、面特征，但是不一定都能做到这一点，因为对象用什么符号表示既取决于地图的比例尺，也取决于组织图面要素的技术方案。

河流在大比例尺地图可以表现为面，而在较小比例尺地图上只能是线；城市在大比例尺地图上表现为面，而在小比例尺地图上是点。

由于地图上要素组织的需要，面状要素也可以用点状和线状符号表示。

如用点状符号表示全区域的性质特征（分区统计图表、点值符号、定位图表）；用等值线表现面状对象等。

2、按符号与地图比例尺的关系可将符号分为依比例符号、不依比例符号（非比例符号）和半依比例符号。

地图方位地图方位，系指地图固有的方向性和地图上标识方向的各要素。

方位在社会实践中有着重要意义，不仅在地理考察中用于识途、测定现象分布走向、判定现象在地图上的位置或地图上的图形指代现象的实地位置，以及研究现象在不同方向上的差异；而且在经济建设和国防建设上亦少不了方位，工矿厂址选择、开渠筑路的实地勘测选线、海上与空中航行、军队行军和火炮射击等均需用地图定方位。

（一）方位角测绘或使用地形图时，首先要确定一个南北标准方向线，作为标定地图方向和测定目标方位的依据，常用的是方位角和三北方向线。

方位角，系从过某点P的指北方向线起，顺时针方向量到某一目标方向线的水平夹角a （图2-55）。

大比例尺地形图上绘有三种指向北方的线，即真子午线、磁子午线、坐标纵线、称为三北方向线。

这三种方向线虽然都是指向北方，但这“北方”实际上是不一致的，分别称为真北、磁北和坐标北，统称为三北方向。

由三北方向线构成的三种方位角为真方位角、磁方位角和坐标方位角（1）真子午线与真方位角真子午线，系通过地面某点P指向地球南北两极的方向线，即经线。

在地形图上，东、西内图廓线和经度相同各点的连线都是真子午线，它指向正南、正北方向。

真方位角，系从过某点P的真子午线北端起，顺时针方向到某目标M方向线之间的水平夹角（A）。

在地形图上欲求AB线段的真方位角，可以从A点作上述真子午线的平行线AN，用量角器以AN为起始边，顺时针量至AB方向线的夹角，即得AB线段的真方位角（图2-57）。

（2）磁子午线与磁方位角磁子午线，系在某一地点上，罗盘仪磁针水平静止时所指的南北方向线。

磁子午线方向可以用罗盘仪测得。

在小面积测图中常用磁子午线作为定向的标准。

大比例尺地形图右半幅中央的南北图廓间的PP'连线即为该图的磁子午线。

磁方位角，系从过某点P的磁子午线北端起，顺时针方向到某目标M方向线之间的水平夹角（A m）。

在大比例尺地形图上过某点作PP'线的平行线，以此线为基准，用上述求真方位角的方法，量测出磁方位角。

一、地图1、地图：地图是以各种不同的图式符号,将地球表面的地理事物按照一定比例缩小后表现在平面纸上的图形。

2、地图的基本“语言”：比例尺、方向、图例。

二、地图上的符号和注记地图中用图例来说明各种地图符号所代表的地理事物。

包括各种符号和它们的文字说明、地理名称、数字（称为注记）。

三、地图上的方位地图上的方位包括方向和位置。

四、地图上的比例尺1、比例尺：地面上各种地理事物的面积很大，只有缩小之后才能表示在面积较小的纸面上。

2、比例尺的意义：表示实地距离在地图上的缩小程度。

3、比例尺的大小五、平面图平面图用于绘制地球表面的小块地区，其半径不超过25km，因而可以不考虑地球球面曲率的影响，把这一块地面当做平面来绘制。

1、确定各地理事物的方位，并记录下来；2、测量建筑物、道路、绿化带等的距离大小；3、确定适当的比例尺、方向、图例；4、根据比例尺计算出在图中的距离大小；5、绘制草图，然后进行细加工。

1、有三幅图幅相同的地图，比例尺分别为：①1①1000，①1①1000000，①1①1000000000。

据此判断，下列说法正确的是()A．①图的比例尺最小B．如果有一张是学校平面图，应当是①图C．①图表示的地理事物最详细D．①图表示的实地范围最小【答案】B【解析】A、通过比较比例尺大小知道，①图的比例尺最小，错误。

B、学校平面图的范围很小，应选用最大的比例尺①，正确。

C、①图的比例尺最大，表示的地理事物最详细，错误。

D、①图的比例尺最大，表示的范围最小，错误。

故选B。

2、如图是两区域（阴影部分）的经纬网示意图，甲、乙分别是两幅世界政区图的一部分，若两阴影的图幅大小相同，下列判断正确的是（）A．甲图比例尺小于乙图比例尺B．甲图比例尺大于乙图比例尺C．甲区域的实际范围小于乙区D．甲图比例尺等于乙图比例尺【答案】A【解析】由于纬线中赤道最长，从赤道向两极纬线圈逐渐缩短，因此跨越的经纬度度数一样，距赤道最近的阴影部分范围大。
