路桥施工中真空压浆技术应用及控制

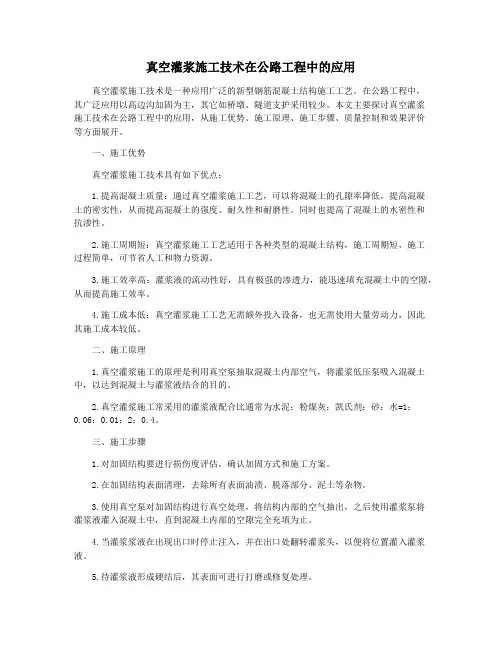

真空灌浆施工技术在公路工程中的应用真空灌浆施工技术是一种应用广泛的新型钢筋混凝土结构施工工艺。

在公路工程中，其广泛应用以高边沟加固为主，其它如桥墩、隧道支护采用较少。

本文主要探讨真空灌浆施工技术在公路工程中的应用，从施工优势、施工原理、施工步骤、质量控制和效果评价等方面展开。

一、施工优势真空灌浆施工技术具有如下优点：1.提高混凝土质量：通过真空灌浆施工工艺，可以将混凝土的孔隙率降低，提高混凝土的密实性，从而提高混凝土的强度、耐久性和耐磨性。

同时也提高了混凝土的水密性和抗渗性。

2.施工周期短：真空灌浆施工工艺适用于各种类型的混凝土结构，施工周期短，施工过程简单，可节省人工和物力资源。

3.施工效率高：灌浆液的流动性好，具有极强的渗透力，能迅速填充混凝土中的空隙，从而提高施工效率。

4.施工成本低：真空灌浆施工工艺无需额外投入设备，也无需使用大量劳动力，因此其施工成本较低。

二、施工原理1.真空灌浆施工的原理是利用真空泵抽取混凝土内部空气，将灌浆低压泵吸入混凝土中，以达到混凝土与灌浆液结合的目的。

2.真空灌浆施工常采用的灌浆液配合比通常为水泥：粉煤灰：凯氏剂：砂：水=1：0.06：0.01：2：0.4。

三、施工步骤1.对加固结构要进行损伤度评估，确认加固方式和施工方案。

2.在加固结构表面清理，去除所有表面油渍、脱落部分、泥土等杂物。

3.使用真空泵对加固结构进行真空处理，将结构内部的空气抽出，之后使用灌浆泵将灌浆液灌入混凝土中，直到混凝土内部的空隙完全充填为止。

4.当灌浆浆液在出现出口时停止注入，并在出口处翻转灌浆头，以便将位置灌入灌浆液。

5.待灌浆液形成硬结后，其表面可进行打磨或修复处理。

四、质量控制真空灌浆施工质量的直接影响因素为灌浆液的配合比、控制灌入深度和灌浆液的均匀性。

灌浆液的配合比应符合设计要求，并在施工过程中质量跟踪。

控制灌入深度时，应根据设计深度确定，计量灌浆量时，应使用流量计严格控制，以保证混凝土空隙充分填充。

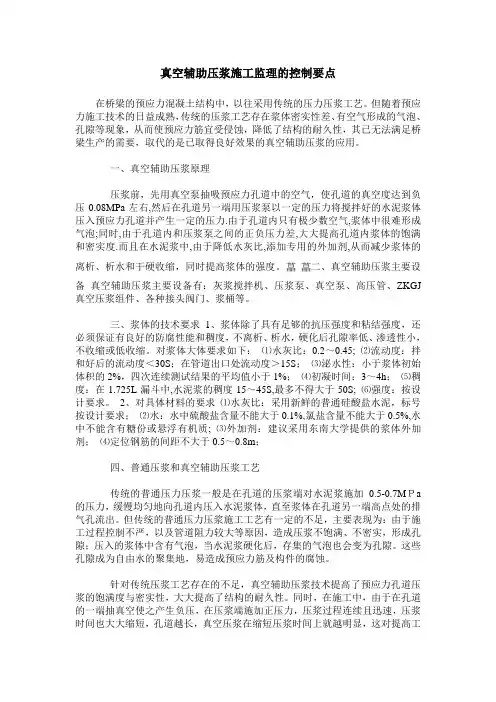

真空辅助压浆施工监理的控制要点在桥梁的预应力混凝土结构中，以往采用传统的压力压浆工艺。

但随着预应力施工技术的日益成熟，传统的压浆工艺存在浆体密实性差、有空气形成的气泡、孔隙等现象，从而使预应力筋宜受侵蚀，降低了结构的耐久性，其已无法满足桥梁生产的需要，取代的是已取得良好效果的真空辅助压浆的应用。

一、真空辅助压浆原理压浆前，先用真空泵抽吸预应力孔道中的空气，使孔道的真空度达到负压0.08MPa左右,然后在孔道另一端用压浆泵以一定的压力将搅拌好的水泥浆体压入预应力孔道并产生一定的压力.由于孔道内只有极少数空气,浆体中很难形成气泡;同时,由于孔道内和压浆泵之间的正负压力差,大大提高孔道内浆体的饱满和密实度.而且在水泥浆中,由于降低水灰比,添加专用的外加剂,从而减少浆体的离析、析水和干硬收缩，同时提高浆体的强度。

二、真空辅助压浆主要设备真空辅助压浆主要设备有：灰浆搅拌机、压浆泵、真空泵、高压管、ZKGJ 真空压浆组件、各种接头阀门、浆桶等。

三、浆体的技术要求1、浆体除了具有足够的抗压强度和粘结强度，还必须保证有良好的防腐性能和稠度，不离析、析水，硬化后孔隙率低、渗透性小，不收缩或低收缩。

对浆体大体要求如下：⑴水灰比：0.2～0.45; ⑵流动度：拌和好后的流动度＜30S；在管道出口处流动度＞15S；⑶泌水性：小于浆体初始体积的2%，四次连续测试结果的平均值小于1%；⑷初凝时间：3～4h；⑸稠度：在1.725L漏斗中,水泥浆的稠度15～45S,最多不得大于50S; ⑹强度：按设计要求。

2、对具体材料的要求⑴水灰比：采用新鲜的普通硅酸盐水泥，标号按设计要求；⑵水：水中硫酸盐含量不能大于0.1%,氯盐含量不能大于0.5%,水中不能含有糖份或悬浮有机质; ⑶外加剂：建议采用东南大学提供的浆体外加剂；⑷定位钢筋的间距不大于0.5～0.8m；四、普通压浆和真空辅助压浆工艺传统的普通压力压浆一般是在孔道的压浆端对水泥浆施加0.5-0.7MＰa 的压力，缓慢均匀地向孔道内压入水泥浆体，直至浆体在孔道另一端高点处的排气孔流出。

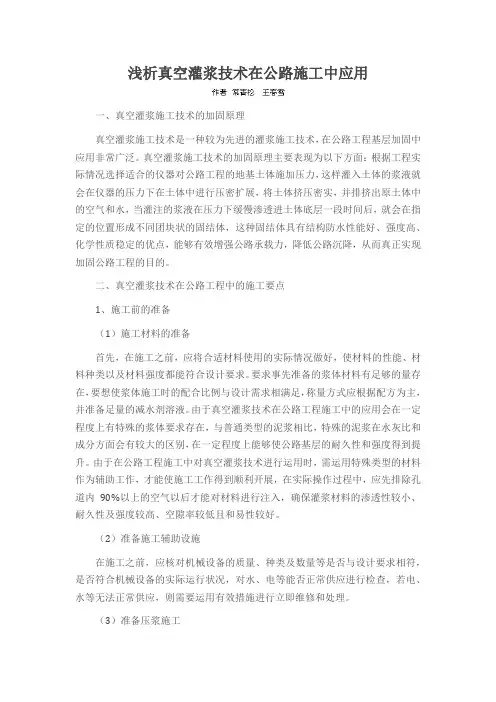

浅析真空灌浆技术在公路施工中应用一、真空灌浆施工技术的加固原理真空灌浆施工技术是一种较为先进的灌浆施工技术，在公路工程基层加固中应用非常广泛。

真空灌浆施工技术的加固原理主要表现为以下方面：根据工程实际情况选择适合的仪器对公路工程的地基土体施加压力，这样灌入土体的浆液就会在仪器的压力下在土体中进行压密扩展，将土体挤压密实，并排挤出原土体中的空气和水，当灌注的浆液在压力下缓慢渗透进土体底层一段时间后，就会在指定的位置形成不同团块状的固结体，这种固结体具有结构防水性能好、强度高、化学性质稳定的优点，能够有效增强公路承载力，降低公路沉降，从而真正实现加固公路工程的目的。

二、真空灌浆技术在公路工程中的施工要点1、施工前的准备（1）施工材料的准备首先，在施工之前，应将合适材料使用的实际情况做好，使材料的性能、材料种类以及材料强度都能符合设计要求。

要求事先准备的浆体材料有足够的量存在，要想使浆体施工时的配合比例与设计需求相满足，称量方式应根据配方为主，并准备足量的减水剂溶液。

由于真空灌浆技术在公路工程施工中的应用会在一定程度上有特殊的浆体要求存在，与普通类型的泥浆相比，特殊的泥浆在水灰比和成分方面会有较大的区别，在一定程度上能够使公路基层的耐久性和强度得到提升。

由于在公路工程施工中对真空灌浆技术进行运用时，需运用特殊类型的材料作为辅助工作，才能使施工工作得到顺利开展，在实际操作过程中，应先排除孔道内90%以上的空气以后才能对材料进行注入，确保灌浆材料的渗透性较小、耐久性及强度较高、空隙率较低且和易性较好。

（2）准备施工辅助设施在施工之前，应核对机械设备的质量、种类及数量等是否与设计要求相符，是否符合机械设备的实际运行状况，对水、电等能否正常供应进行检查，若电、水等无法正常供应，则需要运用有效措施进行立即维修和处理。

（3）准备压浆施工与施工设计要求相结合，开展部件的正确组装和连接工作，全面关闭大部分的排气阀和灌浆阀，启动真空机，检查真空压力表，确保管内含有的真空度能够与需求相满足。

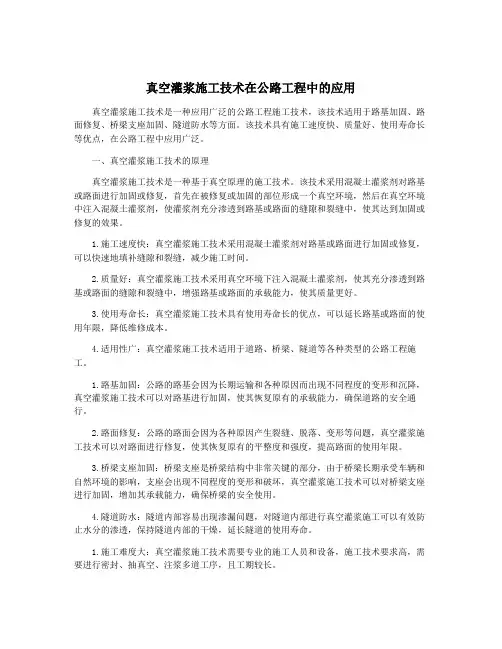

真空灌浆施工技术在公路工程中的应用真空灌浆施工技术是一种应用广泛的公路工程施工技术，该技术适用于路基加固、路面修复、桥梁支座加固、隧道防水等方面。

该技术具有施工速度快、质量好、使用寿命长等优点，在公路工程中应用广泛。

一、真空灌浆施工技术的原理真空灌浆施工技术是一种基于真空原理的施工技术。

该技术采用混凝土灌浆剂对路基或路面进行加固或修复，首先在被修复或加固的部位形成一个真空环境，然后在真空环境中注入混凝土灌浆剂，使灌浆剂充分渗透到路基或路面的缝隙和裂缝中，使其达到加固或修复的效果。

1.施工速度快：真空灌浆施工技术采用混凝土灌浆剂对路基或路面进行加固或修复，可以快速地填补缝隙和裂缝，减少施工时间。

2.质量好：真空灌浆施工技术采用真空环境下注入混凝土灌浆剂，使其充分渗透到路基或路面的缝隙和裂缝中，增强路基或路面的承载能力，使其质量更好。

3.使用寿命长：真空灌浆施工技术具有使用寿命长的优点，可以延长路基或路面的使用年限，降低维修成本。

4.适用性广：真空灌浆施工技术适用于道路、桥梁、隧道等各种类型的公路工程施工。

1.路基加固：公路的路基会因为长期运输和各种原因而出现不同程度的变形和沉降，真空灌浆施工技术可以对路基进行加固，使其恢复原有的承载能力，确保道路的安全通行。

2.路面修复：公路的路面会因为各种原因产生裂缝、脱落、变形等问题，真空灌浆施工技术可以对路面进行修复，使其恢复原有的平整度和强度，提高路面的使用年限。

3.桥梁支座加固：桥梁支座是桥梁结构中非常关键的部分，由于桥梁长期承受车辆和自然环境的影响，支座会出现不同程度的变形和破坏，真空灌浆施工技术可以对桥梁支座进行加固，增加其承载能力，确保桥梁的安全使用。

4.隧道防水：隧道内部容易出现渗漏问题，对隧道内部进行真空灌浆施工可以有效防止水分的渗透，保持隧道内部的干燥，延长隧道的使用寿命。

1.施工难度大：真空灌浆施工技术需要专业的施工人员和设备，施工技术要求高，需要进行密封、抽真空、注浆多道工序，且工期较长。

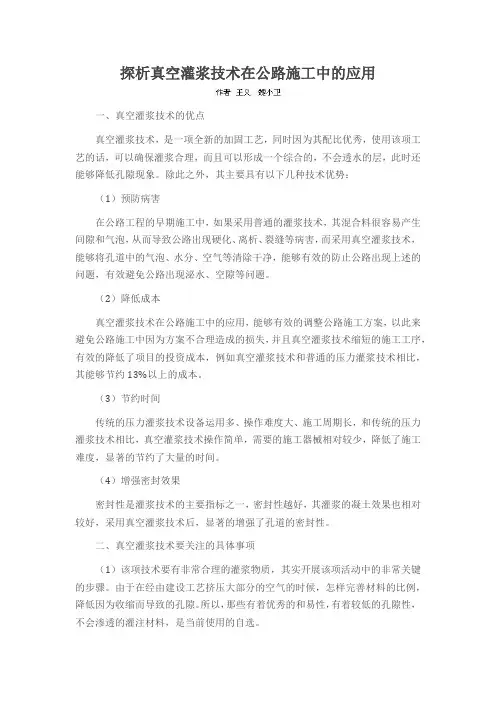

探析真空灌浆技术在公路施工中的应用一、真空灌浆技术的优点真空灌浆技术，是一项全新的加固工艺，同时因为其配比优秀，使用该项工艺的话，可以确保灌浆合理，而且可以形成一个综合的，不会透水的层，此时还能够降低孔隙现象。

除此之外，其主要具有以下几种技术优势：（1）预防病害在公路工程的早期施工中，如果采用普通的灌浆技术，其混合料很容易产生间隙和气泡，从而导致公路出现硬化、离析、裂缝等病害，而采用真空灌浆技术，能够将孔道中的气泡、水分、空气等清除干净，能够有效的防止公路出现上述的问题，有效避免公路出现泌水、空隙等问题。

（2）降低成本真空灌浆技术在公路施工中的应用，能够有效的调整公路施工方案，以此来避免公路施工中因为方案不合理造成的损失，并且真空灌浆技术缩短的施工工序，有效的降低了项目的投资成本，例如真空灌浆技术和普通的压力灌浆技术相比，其能够节约13%以上的成本。

（3）节约时间传统的压力灌浆技术设备运用多、操作难度大、施工周期长，和传统的压力灌浆技术相比，真空灌浆技术操作简单，需要的施工器械相对较少，降低了施工难度，显著的节约了大量的时间。

（4）增强密封效果密封性是灌浆技术的主要指标之一，密封性越好，其灌浆的凝土效果也相对较好，采用真空灌浆技术后，显著的增强了孔道的密封性。

二、真空灌浆技术要关注的具体事项（1）该项技术要有非常合理的灌浆物质，其实开展该项活动中的非常关键的步骤。

由于在经由建设工艺挤压大部分的空气的时候，怎样完善材料的比例，降低因为收缩而导致的孔隙。

所以，那些有着优秀的和易性，有着较低的孔隙性，不会渗透的灌注材料，是当前使用的自选。

（2）设置相应的建设步骤，这样就能够及时的分析，对建设措施进行总结，进而能够起到推广建设工艺的意义。

（3）结合该项技术的常用理念，经由多次的比对分析，应明确其总的建设措施为：真空→真空+灌浆→灌浆三步法不间断施工工艺。

三、、真空灌浆技术在公路施工中的应用（1）工程实例某公路工程全长1563.2km，双向4车道，由于该公路工程长度较长，其路经各种地基地形，并且外界环境也相对复杂，这给公路工程的施工带来了很大的难度，并且很难保证公路的质量，经过综合分析，公路工程决定采用真空灌浆技术，水泥浆试块采用71mm×71mm×71mm的钢模型，采用425#普硅水泥，真空孔道孔道保证在-0.075～-0.12MPa。

车辆工程技术139工程技术1　真空灌浆技术施工原理 目前，在我国公路工程基层加固中通常会使用到真空灌浆施工技术，该施工技术的加固原理表现为以下几方面：工作人员按照工程施工的实际情况，选择合适的施工机械设备，向公路工程的地基土层进行压力施加气压或者液压，使用机械设备的压力把灌入土体的水泥浆在土体中进行压密并扩展，原土体中的水以及空气都会因此被挤压排出来，在机械设备压力作用之下，被灌入的水泥浆就会慢慢的渗透进入土体的底部一层，经过一段时间后，就会有不相同形状的团块固结体在那些指定的位置形成，这些团块固结体具有很多方面的优点，包括：良好的结构防水性能、高强度以及稳定的化学性质等等。

2　真空灌浆技术施工工艺2.1　施工前的准备工作 （1）施工材料准备。

在准备施工材料的时候，需要对施工现场的地质、地形等条件进行分析，把关材料的性能和规格，使材料能够符合施工的需求。

在实际采购的过程中，需要对生产厂家进行挑选，购买出高质量的材料。

存放的时候需要安排专业的人员进行看管，保持存放地点的干燥，设置合理的排水措施，避免出现变质现象。

（2）施工机械准备。

常用的灌浆设备是搅拌机和真空泵，需要详细检测这些设备的性能，发现质量不合格的必须及时进行更换，并且定期进行保养和维护，保证能够满足施工的顺利进行。

（3）压浆准备。

结合施工方案，正确组装压浆设备，并且详细进行检查，保证连接的正确性。

在检测真空机的时候，需要关闭灌浆法和真空阀，将真空机金鼎启动，使内部的压力值能够达到规定标准。

若关闭真空机1min之后，压力表中的数值处于稳定状态，说明设备的性能良好，可以进行施工工作。

2.2　水泥浆拌制 （1）搅拌机处理，搅拌机是进行水泥拌制的主要机械设备，应根据施工的具体要求选取相应规格的搅拌机，在搅拌作业开始之前要对机械设备进行全面的检测，保证搅拌机性能良好。

加入适量的水分在搅拌机内，将搅拌机空转几分钟，使其内壁充分湿润，把水分清除干净方可进行水泥浆的拌制。

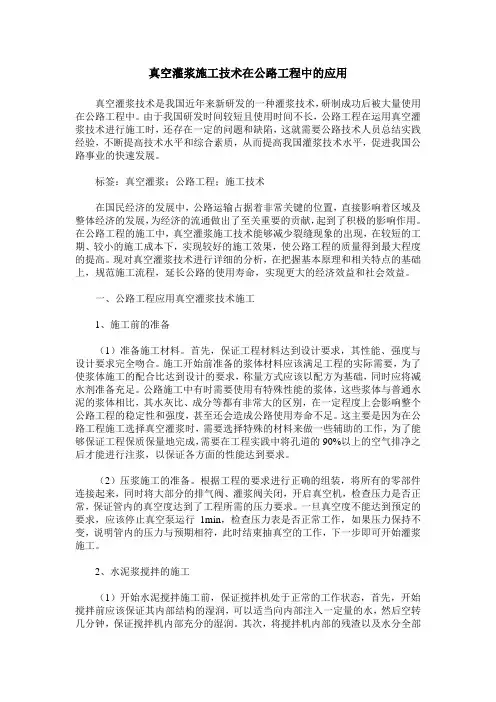

真空灌浆施工技术在公路工程中的应用真空灌浆技术是我国近年来新研发的一种灌浆技术，研制成功后被大量使用在公路工程中。

由于我国研发时间较短且使用时间不长，公路工程在运用真空灌浆技术进行施工时，还存在一定的问题和缺陷，这就需要公路技术人员总结实践经验，不断提高技术水平和综合素质，从而提高我国灌浆技术水平，促进我国公路事业的快速发展。

标签：真空灌浆；公路工程；施工技术在国民经济的发展中，公路运输占据着非常关键的位置，直接影响着区域及整体经济的发展，为经济的流通做出了至关重要的贡献，起到了积极的影响作用。

在公路工程的施工中，真空灌浆施工技术能够减少裂缝现象的出现，在较短的工期、较小的施工成本下，实现较好的施工效果，使公路工程的质量得到最大程度的提高。

现对真空灌浆技术进行详细的分析，在把握基本原理和相关特点的基础上，规范施工流程，延长公路的使用寿命，实现更大的经济效益和社会效益。

一、公路工程应用真空灌浆技术施工1、施工前的准备（1）准备施工材料。

首先，保证工程材料达到设计要求，其性能、强度与设计要求完全吻合。

施工开始前准备的浆体材料应该满足工程的实际需要，为了使浆体施工的配合比达到设计的要求，称量方式应该以配方为基础，同时应将减水剂准备充足。

公路施工中有时需要使用有特殊性能的浆体，这些浆体与普通水泥的浆体相比，其水灰比、成分等都有非常大的区别，在一定程度上会影响整个公路工程的稳定性和强度，甚至还会造成公路使用寿命不足。

这主要是因为在公路工程施工选择真空灌浆时，需要选择特殊的材料来做一些辅助的工作，为了能够保证工程保质保量地完成，需要在工程实践中将孔道的90%以上的空气排净之后才能进行注浆，以保证各方面的性能达到要求。

（2）压浆施工的准备。

根据工程的要求进行正确的组装，将所有的零部件连接起来，同时将大部分的排气阀、灌浆阀关闭，开启真空机，检查压力是否正常，保证管内的真空度达到了工程所需的压力要求。

一旦真空度不能达到预定的要求，应该停止真空泵运行1min，检查压力表是否正常工作，如果压力保持不变，说明管内的压力与预期相符，此时结束抽真空的工作，下一步即可开始灌浆施工。

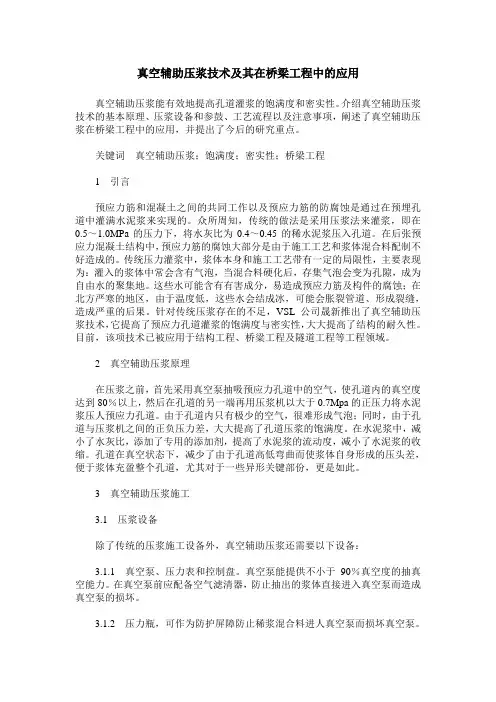

真空辅助压浆技术及其在桥梁工程中的应用真空辅助压浆能有效地提高孔道灌浆的饱满度和密实性。

介绍真空辅助压浆技术的基本原理、压浆设备和参鼓、工艺流程以及注意事项，阐述了真空辅助压浆在桥梁工程中的应用，并提出了今后的研究重点。

关键词真空辅助压浆；饱满度；密实性；桥梁工程1引言预应力筋和混凝土之间的共同工作以及预应力筋的防腐蚀是通过在预埋孔道中灌满水泥浆来实现的。

众所周知，传统的做法是采用压浆法来灌浆，即在0.5～1.0MPa的压力下，将水灰比为0.4～0.45的稀水泥浆压入孔道。

在后张预应力混凝土结构中，预应力筋的腐蚀大部分是由于施工工艺和浆体混合料配制不好造成的。

传统压力灌浆中，浆体本身和施工工艺带有一定的局限性，主要表现为：灌入的浆体中常会含有气泡，当混合料硬化后，存集气泡会变为孔隙，成为自由水的聚集地。

这些水可能含有有害成分，易造成预应力筋及构件的腐蚀；在北方严寒的地区，由于温度低，这些水会结成冰，可能会胀裂管道、形成裂缝，造成严重的后果。

针对传统压浆存在的不足，VSL公司晟新推出了真空辅助压浆技术，它提高了预应力孔道灌浆的饱满度与密实性，大大提高了结构的耐久性。

目前，该项技术已被应用于结构工程、桥粱工程及隧道工程等工程领域。

2真空辅助压浆原理在压浆之前，首先采用真空泵抽吸预应力孔道中的空气，使孔道内的真空度达到80％以上，然后在孔道的另一端再用压浆机以大于0.7Mpa的正压力将水泥浆压人预应力孔道。

由于孔道内只有极少的空气，很难形成气泡；同时，由于孔道与压浆机之间的正负压力差，大大提高了孔道压浆的饱满度。

在水泥浆中，减小了水灰比，添加了专用的添加剂，提高了水泥浆的流动度，减小了水泥浆的收缩。

孔道在真空状态下，减少了由于孔道高低弯曲而使浆体自身形成的压头差，便于浆体充盈整个孔道，尤其对于一些异形关键部份，更是如此。

3真空辅助压浆施工3.1压浆设备除了传统的压浆施工设备外，真空辅助压浆还需要以下设备：3.1.1真空泵、压力表和控制盘。

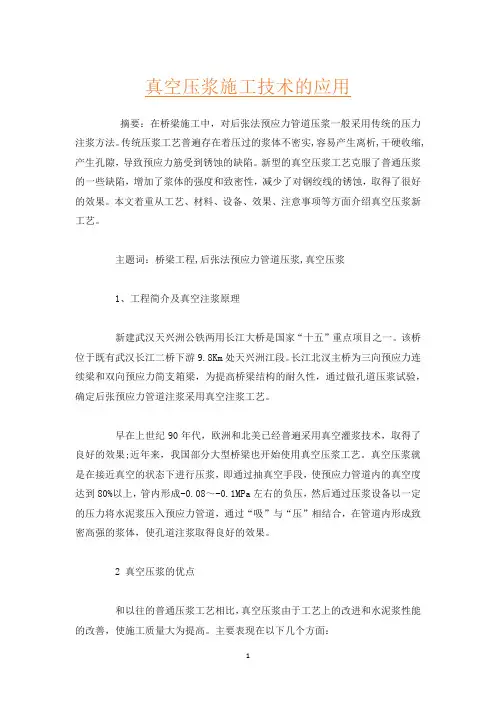

真空压浆施工技术的应用摘要：在桥梁施工中，对后张法预应力管道压浆一般采用传统的压力注浆方法。

传统压浆工艺普遍存在着压过的浆体不密实,容易产生离析,干硬收缩,产生孔隙，导致预应力筋受到锈蚀的缺陷。

新型的真空压浆工艺克服了普通压浆的一些缺陷，增加了浆体的强度和致密性，减少了对钢绞线的锈蚀，取得了很好的效果。

本文着重从工艺、材料、设备、效果、注意事项等方面介绍真空压浆新工艺。

主题词：桥梁工程,后张法预应力管道压浆,真空压浆1、工程简介及真空注浆原理新建武汉天兴洲公铁两用长江大桥是国家“十五”重点项目之一。

该桥位于既有武汉长江二桥下游9.8Km处天兴洲江段。

长江北汊主桥为三向预应力连续梁和双向预应力简支箱梁，为提高桥梁结构的耐久性，通过做孔道压浆试验，确定后张预应力管道注浆采用真空注浆工艺。

早在上世纪90年代，欧洲和北美已经普遍采用真空灌浆技术，取得了良好的效果;近年来，我国部分大型桥梁也开始使用真空压浆工艺。

真空压浆就是在接近真空的状态下进行压浆，即通过抽真空手段，使预应力管道内的真空度达到80%以上，管内形成-0.08～-0.1MPa左右的负压，然后通过压浆设备以一定的压力将水泥浆压入预应力管道，通过“吸”与“压”相结合，在管道内形成致密高强的浆体，使孔道注浆取得良好的效果。

2 真空压浆的优点和以往的普通压浆工艺相比，真空压浆由于工艺上的改进和水泥浆性能的改善，使施工质量大为提高。

主要表现在以下几个方面：(1)可以消除普通压浆法引起的气泡，增强了浆体的密实度。

(2)孔道在真空状态下，减小了由于孔道高低弯曲而使浆体自身形成的压头差，便于浆体充盈整个孔道。

(3)采用真空压浆，其水泥浆的性能可以大大改善，水灰比大幅减小，浆体强度可以达到很高的程度。

(4)真空压浆的工艺要求采用高强高密度耐高温的聚乙烯塑料波纹管，其良好的绝缘性能可以有效减少钢绞线的电化腐蚀，从而提高预应力结构的安全性和耐久性。

3、真空注浆工艺的设备及材料要求3.1 设备要求使用此项新工艺的前提条件是采用配套的预应力锚具组装件、成孔性能良好的塑料波纹管，使用专用设备抽、压设备、专用浆体外加剂。

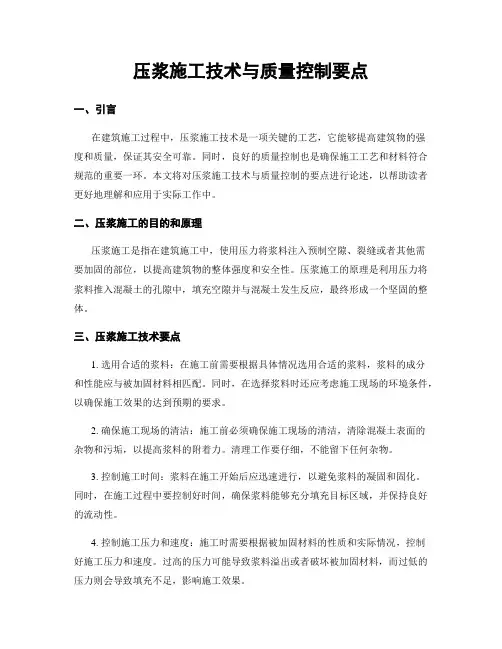

压浆施工技术与质量控制要点一、引言在建筑施工过程中，压浆施工技术是一项关键的工艺，它能够提高建筑物的强度和质量，保证其安全可靠。

同时，良好的质量控制也是确保施工工艺和材料符合规范的重要一环。

本文将对压浆施工技术与质量控制的要点进行论述，以帮助读者更好地理解和应用于实际工作中。

二、压浆施工的目的和原理压浆施工是指在建筑施工中，使用压力将浆料注入预制空隙、裂缝或者其他需要加固的部位，以提高建筑物的整体强度和安全性。

压浆施工的原理是利用压力将浆料推入混凝土的孔隙中，填充空隙并与混凝土发生反应，最终形成一个坚固的整体。

三、压浆施工技术要点1. 选用合适的浆料：在施工前需要根据具体情况选用合适的浆料，浆料的成分和性能应与被加固材料相匹配。

同时，在选择浆料时还应考虑施工现场的环境条件，以确保施工效果的达到预期的要求。

2. 确保施工现场的清洁：施工前必须确保施工现场的清洁，清除混凝土表面的杂物和污垢，以提高浆料的附着力。

清理工作要仔细，不能留下任何杂物。

3. 控制施工时间：浆料在施工开始后应迅速进行，以避免浆料的凝固和固化。

同时，在施工过程中要控制好时间，确保浆料能够充分填充目标区域，并保持良好的流动性。

4. 控制施工压力和速度：施工时需要根据被加固材料的性质和实际情况，控制好施工压力和速度。

过高的压力可能导致浆料溢出或者破坏被加固材料，而过低的压力则会导致填充不足，影响施工效果。

四、压浆施工的质量控制要点1.质量检测：在施工过程中需要进行质量检测，通过检测可以了解压浆施工的效果，以及材料的质量是否符合要求。

常用的质量检测方法包括压力测试、流动性测试和浆料成分分析等。

2. 配料控制：压浆施工的质量控制还包括配料的控制，即控制浆料中各组分的比例和使用量。

合理的配料可以保证浆料的性能达到预期要求，同时也降低浆料的成本。

3. 施工工艺控制：良好的施工工艺控制是压浆施工的关键，包括施工时的压力、速度、均匀性等方面。

在施工过程中，要严格按照规范要求进行施工，避免出现漏浆、浆料固化不完全等问题。

预应力混凝土桥梁施工中真空压浆技术的应用分析【摘要】预应力混凝土桥梁施工中的真空压浆技术是一种先进的施工技术，通过对混凝土进行真空处理和压浆，确保了混凝土结构的坚固和耐久性。

本文从引言、正文和结论三个部分进行分析。

在介绍了真空压浆技术的背景、研究意义和研究目的。

接着在详细阐述了真空压浆技术的原理、在预应力混凝土桥梁施工中的应用、优势、施工步骤以及案例分析。

最后在结论部分总结了真空压浆技术在预应力混凝土桥梁施工中的重要性，展望了未来发展趋势。

通过本文的分析，可以更好地了解真空压浆技术在桥梁施工中的作用和价值，为相关领域的研究和实践提供参考和借鉴。

【关键词】预应力混凝土、桥梁施工、真空压浆技术、应用分析、原理、优势、施工步骤、案例分析、重要性、未来发展趋势、总结。

1. 引言1.1 背景介绍预应力混凝土是一种通过在混凝土中引入预压力来提高其承载能力和抗裂性能的技术，被广泛应用于桥梁等工程领域。

在预应力混凝土桥梁的施工过程中，为了保证预应力钢束与混凝土之间的粘结强度和充填密实性，必须对其进行压浆处理。

传统的压浆方法存在一些缺陷，例如压浆不均匀、充填不到位等问题，影响了预应力混凝土桥梁的使用寿命和安全性。

为了解决传统压浆方法存在的问题，真空压浆技术应运而生。

真空压浆技术利用真空的负压效应，将混凝土内部的空气和水分都抽出来，然后灌注压浆料，确保了预应力钢束与混凝土之间的牢固粘结。

这种先进的技术不仅提高了施工效率，还大大提高了预应力混凝土桥梁的质量和安全性。

基于以上背景，本文将深入探讨真空压浆技术在预应力混凝土桥梁施工中的应用情况，并分析其优势和重要性，旨在为工程施工实践提供有益的参考和借鉴。

1.2 研究意义预应力混凝土桥梁作为重要的基础设施之一，在现代城市建设中起着至关重要的作用。

预应力混凝土桥梁施工中真空压浆技术的应用分析具有重要的研究意义。

真空压浆技术可以有效改善预应力混凝土桥梁的施工质量，确保其结构稳固耐用。

解析路桥施工中真空灌浆技术的应用和监理水泥混凝土的使用已有相当长的时间，随着社会的不断变迁，科技的发展日新月异，社会的发展带来的是工程施工量的增大，对工程质量要求的提高。

在路桥的施工建设中，由于水泥混凝土的高稳定性以及刚度，被越来越多的施工单位所使用。

而真空灌浆技术在路桥施工中的大量使用，为路桥工程的质量提供了可靠的保证，同时也在很大程度上带动了路桥工程建设的步伐。

文章从真空灌浆技术的原理入手，总结其施工过程中的工作流程，探析其在路桥施工中的优点与不足，并从监理的角度提出其施工过程中应注意的问题。

标签：路桥施工；真空灌浆技术；应用；监理前言社会经济的发展速度越来越快，随着经济的发展，我国的道路交通建设也迈上了飞速发展的轨道，一大批先进的科学技术手段被越来越多的运用到道路建设之中。

真空灌浆技术就凭借着自身的优势，在这样的大背景下脱颖而出。

真空灌浆技术的优良密封性、饱满性以及高强度和灌浆效率高等一系列特性使之成为了路桥施工中的普遍技术操作手段。

但同时，施工单位在运用该技术的过程中也要严格把关，确保使用正确的方法保证工程质量。

1 真空灌浆技术概述1.1 灌浆技术的基本原理真空灌浆技术作为路桥施工当中一种优势突出的技术，其加固原理主要为以下方面。

将真空泵安置在孔道的一侧后，抽取孔道内部的压强，使之成为0.1Pa 上下（负压）的真空。

然后通过气、液压以及电化学等注浆孔使经过优化的浆液经由孔道的另一侧注入到已设定的底层加固体之中，待特种水机浆液充斥整个加固底层时，加固底层当中的空气和水等物质就会被已经注入的浆液排挤出去。

与此同时，在孔道内加入小于等于0.7MPa的压力（正压），让加固底层中的特种水泥浆液能够得到压实，在经过一段时间让这些浆液凝结加固，加固层就会成为具有极高强度、极强防水性能的物体，从而达到预期的加固目的。

1.2 真空灌浆技术的优点真空灌浆技术之所以能够在路桥施工的过程中被大量运用，是因为其自身存在许多的优点，其具体表现为以下几个方面：首先，真空灌浆技术独有的真空特性，使得在整个孔道中不存在空气和水分等其他物质，这样就能保证在完工之后不致出现渗水和空隙的存在；其次，施工者在操作的过程当中，是在孔道密封的情况下进行的，能有效保证泥浆在孔道内紧实地填充；第三，在施工过程中，施工人员不断总结经验，运用最新的工艺和浆液，使原来施工过程中极易出现的路面裂缝得到了有效的解决，使其在灌浆的过程中能够确保其饱满和足够的强度。

桥梁预应力真空压浆施工工艺控制及分析1、引言随着我国建筑行业的蓬勃发展，桥梁预应力技术得到越来越广泛的应用，相对于传统的压浆技术而言，真空压浆技术以其更加有着全面性的特点，在当今的建筑行业中占据着重要的地位。

2、真空辅助压浆的重要性随着目前建筑需求的加强，对压浆技术进行优化是非常关键的步骤。

在目前看来，现有的压浆技术存在很多的不足：对于普通灌浆来讲，其主要是通过压浆法来完成操作，即通过一定的压力将泥浆注入到孔道之中。

而这种做法却有着一定的缺陷，比如在水泥浆在发生一系列的反应之后容易产生缝隙，这就会导致浆体的粘度不够，而对建筑工程的整体质量产生负面影响。

同时，在使用这种方法后的浆体通常富含气体，而在随后浆体的固化后，这些存在的气体就将慢慢变成缝隙，这也将对建筑的质量带来威胁。

针对这一问题，我们需要对我们的工艺进行改进加以克服，真空压浆技术应运而生。

3、真空压浆技术原理真空压浆其原理是：压浆前在出浆口采用真空泵抽吸预应力孔道中的空气，使孔道内达到-0.06MPa～-0.10MPa的真空度，然后在孔道的另一端采用压浆泵将水泥浆液压入孔道中，以此提高孔道压浆的充盈度和密实度。

4、真空压浆技术的要求4.1其通过对孔道内阻力的减少，来对泥浆流动性进行了提高，这样就会在减少灌浆用时的过程中对施工的效率进行了加强。

4.2在高度真空状态下，通过对气体和水的有效减少对于浆体的整体质量进行了有利的保证，对其安全性也得到了质的加强。

4.3可以使压浆技术和封锚技术的工作可以人为的选择分开处理或者统一处理，这样将会使建筑的美观性得到提高。

4.4对孔道的密封性以及安全性的提高得到提升，因为在灌浆过程中，只有使孔道的密封性得到保证才能使浆液有效的充满孔道的各个部分。

4.5在对浆体的配合比制定过程中，应当更加同实际情况进行联系，从而制定出合适、合格的配合比。

4.6在建筑工程中，真空压浆技术是非常重要的一个环节，这就要求在这个环节中必须保持严谨性、优质性，需要有高素质、有能力的工作人员对其进行良好的实行。

浅谈道桥建设工程真空压浆施工工艺——以吉林大路快速路工程为例摘要：随着我国道桥建设的不断推进，真空压浆技术在施工建设过程中被广泛应用，在预应力混凝土结构施工中起到重要作用。

下文以吉林大路快速路工程建设为例，探讨真空压浆技术在道桥建设实践中的应用，以期为我国道桥建设中混凝土真空压浆施工工艺技术进步提供参考。

关键词：道桥建设；真空压浆；施工工艺真空压浆技术是当前一项新的道桥施工技术，属于后张预应力混凝土结构施工中的一种。

混凝土结构在道桥建设中应用广泛，对孔道进行混凝土压浆是施工的重要环节。

常规压浆施工，孔道内的空气、水分、杂质以及混在混凝土中的气泡对压浆质量带来负面影响。

使用真空压浆技术，将阻锈剂、灌浆剂等加入到混凝土中，改善浆体性能，提高孔道灌浆的密实度。

采用真空压浆施工工艺能够有效提高混凝土结构的安全性和耐久度。

以吉林大路快速路工程为例，探讨道桥建设工程中真空压浆施工工艺应用。

1.工程概况吉林大路快速路工程吉林大路方向西起长春市两横三纵快速路吉林大路-东盛大街立交，东至机场大道与长吉高速出口节点立交（长吉互通立交），世纪大街方向北起规划荣光路北50米处，南至自由大路南40米处，世纪大街主线全长2695，全线采用高架式快速路跨越吉林大路、自由大路等道路。

第四标段位于吉林大路南590米世纪大街立交区外到自由大路南40米。

SJ主线高架桥标准段宽26m，双向6车道，采用一幅形式的预应力混凝土连续箱梁，断面形式采用单箱三室斜腹板大悬臂预应力混凝土箱梁结构，梁高2m，顶板厚0.28m，底板厚0.22m，腹板宽0.5～0.8m，箱梁悬臂长度为5m，悬臂侧面采用多段曲线圆顺的过渡到主梁底板。

梁两侧悬臂设置0.12m后浇带，与墙式护栏混凝土同期浇筑。

主线高架桥纵向采用预应力结构，横梁采用预应力结构，桥面板设置横向预应力。

纵向预应力钢束的布设按全桥同时施工，互不干扰的原则进行设计，运用先进的真空压浆技术进行后张预应力混凝土结构施工。

路桥施工中真空灌浆技术应用及其监理摘要：当前社会是科技与经济飞速发展的时代，我国也在不断地提升自己国家的经济实力，因此对各行各业的发展也不断提出更高的要求，尤其是道路交通方面的建设问题，更是关系到我国人民生活水平的提高，对于道路交通的建设人们更是热情高涨，呼声日益激烈。

在这种情况下，我国科学研究的方向也转移到这样一方面，越来越先进的科学技术手段被开发并应用于路桥施工的过程中。

经过长期的实践和发展，相关人员对众多的技术进行总结分析，得出这样一个结论，真空灌浆技术具有较为完善的理论基础，相比其他的技术手段来说，在实际应用中具有较高的优越性。

因此，真空灌浆技术成为路桥施工中的主要技术手段,这一技术手段的应用以及监理措施的研究就变得非常有必要。

关键词：路桥施工；真空灌浆技术；具体应用；监理1 真空灌浆技术真空灌浆技术作为路桥工程施工中应用范围较广的技术，其主要原理为：安装完真空泵后，从施工孔道一侧抽取内部压强以形成真空，再从孔道的另一侧通过气压、液压将优化的浆液注入到已设定的底层加固体之中，这些浆液经过了一段时间的施工后能够有效凝结加固，最后便能够形成高强度的、防水性能较强的加固层，最终达到路桥工程施工的预期加固效果。

真空灌浆技术被广泛应用于我国的路桥施工，其根本原因是因为其具有较强的应用优势。

具体来说，真空灌浆技术具有真空特性，这是其他技术所没有的，也正是这一特性，才能够将整个孔道内的其他的空气及水分等杂质排除干净，因而也能够确保路桥工程施工后不会产生施工空隙或出现严重的渗水问题。

除此之外，真空灌浆技术还具有一项应用优势，即能够有效保障泥浆在孔道内紧实填充，这样便能够大幅度提高路桥工程的整体施工效率。

2 真空灌浆技术应用真空灌浆过程中，对于施工的程序和方法有明确的的要求，同时还要重视施工效率，提高施工质量。

在真空灌浆前期，做好准备工作，将施工需要用到的材料准备充分，并保证相关的辅助设备、水电在施工过程中能够正常运行。

桥梁预应力管道真空辅助压浆施工技术及应用粤赣项目部王智【摘要】通过从浆体原材料的选用、机械设备选用、实际现场控制等方面提出了真空辅助压浆施工工艺操作过程以及注意事项。

【关键词】预应力管道真空辅助压浆技术应用1. 传统压浆施工技术的缺陷在公路桥梁建设中,后张法预应力管道压浆不密实问题曾被交通部列为公路桥梁建设中的顽疾之一.浆体的空隙主要来源于以下几个方面：水泥浆离析、析水、干硬收缩、预应力管道起伏长曲线顶部的空隙以及浆液搅拌过程中混入的空气。

空隙的存在降低了浆体强度，也降低了水泥浆对钢绞线的握裹力,影响了梁体结构与钢绞线受力传递的均匀性.空隙也成为自由水的聚集地，这些水可能含有有害成份，会使预应力筋锈蚀.在北方严寒地区，气温过低时这些水份会结冰，可能涨裂梁体管道形成裂缝，从而影响结构物耐久性，造成安全隐患。

国外就曾有相关的惨痛教训,在欧洲有些国家已经禁止使用传统的压浆方式。

针对传统压浆工艺暴露出的诸多问题，工程技术人员探索出了一套成熟、行之有效的提高压浆质量的理论和技术，这就是真空辅助压浆技术.近几年已经开始在我国重点工程和大项目逐步应用.2. 真空辅助压浆的基本原理在压浆前，首先采用真空泵抽吸预应力孔道中的空气，使孔道内的真空度高达80%以上，实际产生—0.06～－0。

1MPa的真空度，然后用压浆泵把搅拌好的水泥浆从孔道的另一端压入,压力0。

４～0。

７MPa。

由于孔道内只有极少的空气，很难形成气泡；同时由于孔道与压浆机之间的正负压力差存在，大大提高了孔道压浆的饱满度和密度.彻底克服了孔道曲线顶点位置压不满的现象。

另外，采用了较小的水灰比，添加了专用外加剂，提高了水泥浆的流动性,减少了水泥浆的离析和干硬收缩，从而保证了浆体的可施工性、孔道充盈的密实性,也提高了浆体硬化后的强度。

可见,真空辅助压浆工艺是提高预应力砼结构安全性和耐久性的有效措施。

3. 真空压浆的工艺特点和要求3。

1 压浆时，减少了孔道中的阻力，加速了浆液的流动,形成一个连续且迅速的过程,缩短了灌浆时间,提高了生产效率；3。

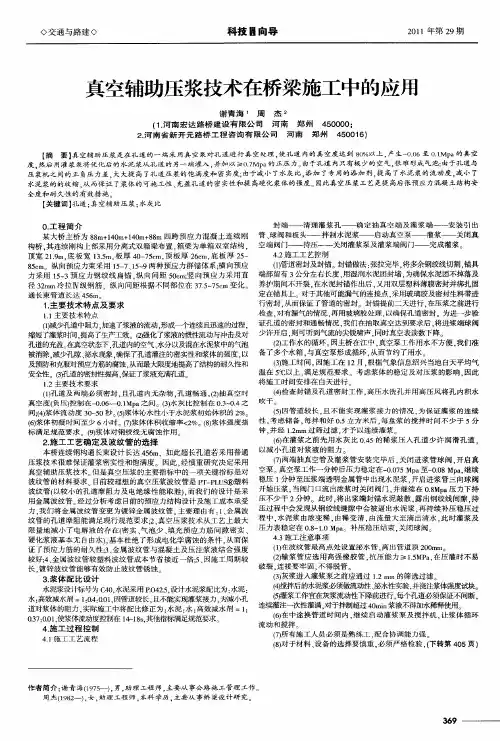

真空辅助压浆施工的质量控制摘要：在桥梁建设中，后张预应力孔道压浆不密实的问题早在十几年前就已受到国内外的广泛关注。

孔道压浆质量的好坏，直接关系到钢绞线的防腐，影响到结构的安全性和耐久性，不饱满的孔道会给桥梁造成严重的安全隐患。

传统的普通压浆工艺由于其质量不易控制、不能保证水泥浆在凝结硬化后可靠的密实性等缺点，导致预应力筋过早产生锈蚀，降低结构的耐久性。

随着科技的发展及创新，对预应力孔道采用真空辅助压浆新工艺，可以使压浆质量得到更可靠的保证。

关键词：后张预应力孔道,真空辅助压浆1 工艺原理真空压浆基本原理是：将孔道系统密封，一端用抽真空机将孔道内80 %以上的空气抽出，并保证孔道真空度在80 %左右，压浆端压入水灰比为0.29~0.35的水泥浆，当水泥浆从抽真空端流出且稠度与压浆端基本相同，再经过特定位置的排浆、保压以保证孔道内水泥浆体饱满。

2 质量要求2.1波纹管2.1.1 真空辅助压浆应采用塑料波纹管成孔，其摩擦系数小、耐腐蚀、成孔质量好。

2.1.2 管道的内径取决于预应力筋的横截面积。

一般情况下，管道的内横截面积至少应是预应力筋净截面积的2.0~2.5 倍。

2.1.3 塑料波纹管在运输和存放过程中应注意保护。

运输时宜用集装箱或平板车厢，且不得卷盘或弯折。

堆放时场地应平整、清洁，并不得与金属等硬物混杂、磕碰，在户外堆放时，应进行覆盖，不得长时间在烈日下暴晒。

2.2原材料2.2.1 水泥宜采用硅酸盐水泥或普通硅酸盐水泥。

采用矿渣水泥时，应加强检验，防止材性不稳定。

水泥的强度等级不宜低于42.5 MPa，水泥不得含有任何团块。

2.2.2水应不含有对预应力筋或水泥有害的成分，每升水不得含500 mg以上的氯化物离子或任何一种其他有机物。

可采用清洁的饮用水。

2.2.3灌浆剂宜采用具有低含水量，流动性好，最小渗出及膨胀性等特性的外加剂，不得含有对预应力筋或水泥有害的化学物质。

2.3水泥浆水泥浆的性能是压浆的关键，浆体不仅作为孔道的填充材料，而且也是一种粘结剂和防腐剂。
