气体保护焊知识问答1. 什么是气体保护焊（Gas Metal Arc Welding, GMAW）？气体保护焊是一种常用的电弧焊技术，也被称为气体金属电弧焊。
它使用一根铜制电极和电弧来融化焊接材料并连接工件。
在焊接过程中，通过向焊接区域提供惰性气体，如氩气或二氧化碳，以防止空气中的杂质与熔池中的焊接材料产生反应。
2. 气体保护焊有哪些优点？气体保护焊具有以下几个优点：- 高效性：焊接速度快，生产效率高。
- 质量优良：焊缝均匀、强度高，焊接质量可靠。
- 焊接材料选择性广：适用于多种金属材料的焊接，包括钢、铝、不锈钢等。
- 雾度低：焊接过程中产生的烟尘少，对环境污染较小。
- 自动化程度高：可实现自动焊接，提高生产效率。
3. 气体保护焊常用的惰性气体有哪些？气体保护焊的惰性气体选用根据焊接材料和所需焊接效果而定。
常用的惰性气体有氩气、二氧化碳和氩气与二氧化碳混合气体。
氩气适用于焊接铝、铜、不锈钢等材料，二氧化碳适用于焊接碳钢，而氩气与二氧化碳混合气体则可适用于多种材料的焊接。
4. 气体保护焊与其他焊接方法相比，有何特点？与其他焊接方法相比，气体保护焊有以下特点：- 易于控制：气体保护焊的电弧稳定，焊接过程可控性好。
- 焊接速度快：相对于其他手工焊接方法，气体保护焊可实现高速焊接，提高生产效率。
- 焊接工艺简单：使用惰性气体进行保护，不需要额外的焊接材料。
- 适用范围广：适合焊接多种金属材料，可用于焊接薄板、厚板和复杂形状的工件。
5. 气体保护焊中可能遇到的问题有哪些？在气体保护焊过程中，可能会遇到以下问题：- 焊接气体流量不足：会导致气体保护不完全，焊接接头质量下降。
- 气体保护不稳定：可能会产生气孔或其他缺陷。
- 电弧不稳定：可能会导致焊接接头形状不均匀。
- 金属材料不匹配：不同金属材料的焊接需要选择合适的焊接材料和工艺参数。
- 焊接工件准备不充分：焊接前必须清理工件表面，以确保良好的焊接接头。
6. 如何解决气体保护焊中的问题？针对气体保护焊中的问题，可以采取以下解决方法：- 确保焊接气体流量充足：根据焊接材料和板厚选择合适的气体流量。

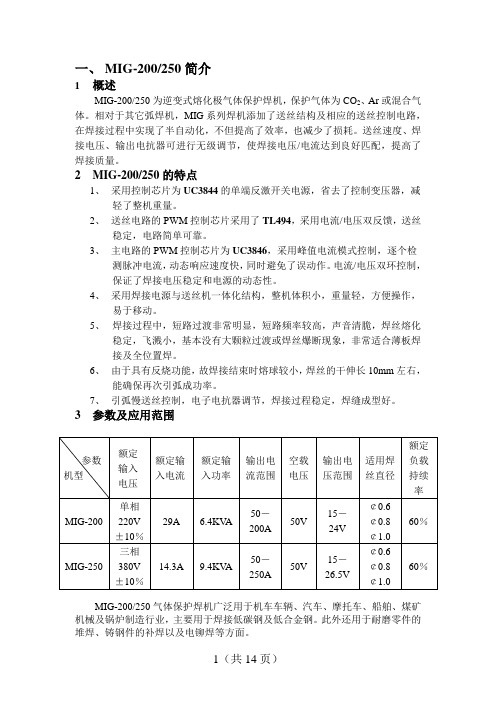

一、MIG-200/250简介1概述MIG-200/250为逆变式熔化极气体保护焊机，保护气体为CO2、Ar或混合气体。
相对于其它弧焊机，MIG系列焊机添加了送丝结构及相应的送丝控制电路，在焊接过程中实现了半自动化，不但提高了效率，也减少了损耗。
送丝速度、焊接电压、输出电抗器可进行无级调节，使焊接电压/电流达到良好匹配，提高了焊接质量。
2MIG-200/250的特点1、采用控制芯片为UC3844的单端反激开关电源，省去了控制变压器，减轻了整机重量。
2、送丝电路的PWM控制芯片采用了TL494，采用电流/电压双反馈，送丝稳定，电路简单可靠。
3、主电路的PWM控制芯片为UC3846，采用峰值电流模式控制，逐个检测脉冲电流，动态响应速度快，同时避免了误动作。
电流/电压双环控制，保证了焊接电压稳定和电源的动态性。
4、采用焊接电源与送丝机一体化结构，整机体积小，重量轻，方便操作，易于移动。
5、焊接过程中，短路过渡非常明显，短路频率较高，声音清脆，焊丝熔化稳定，飞溅小，基本没有大颗粒过渡或焊丝爆断现象，非常适合薄板焊接及全位置焊。
6、由于具有反烧功能，故焊接结束时熔球较小，焊丝的干伸长10mm左右，能确保再次引弧成功率。
7、引弧慢送丝控制，电子电抗器调节，焊接过程稳定，焊缝成型好。
3参数及应用范围MIG-200/250气体保护焊机广泛用于机车车辆、汽车、摩托车、船舶、煤矿机械及锅炉制造行业，主要用于焊接低碳钢及低合金钢。
此外还用于耐磨零件的堆焊、铸钢件的补焊以及电铆焊等方面。
三、控制电路1、该焊机的核心控制部分主要是以下三个PWM控制芯片：即辅助电源控制芯片UC3844；送丝机控制芯片TL494（即调电流大小）；主电路控制芯片UC3846。
2、UC3844控制的单端反激式辅助电源工作原理2.1、UC3844简介：通常采用脉宽调制器调节脉宽，以达到调节输出电压的目的；反之，通过反馈的方式，可以把对输出电压的采样信号反馈到脉宽，调制器中，利用脉宽调制器的特性控制开关电源的开关，从而稳定输出的脉宽。
二氧化碳保护焊机原理及安全操作规程一、二氧化碳保护焊机原理二氧化碳保护焊（CO2焊）是一种常用的气体保护焊接方法。
二氧化碳被作为保护气体，加以充电，然后通过簧片流量计初步控制气量，进而形成环绕于电极周围的保护气体。
在焊接过程中，保护气体可以将气氧共存的电弧及高温区域内的金属在空气补氧的有害影响情况下得以保护。
CO2焊接过程中玻璃渣被熔融于电弧中形成熔渣保护剂，可以起到保护及矫正的作用。
CO2焊是一种熔化极金属的气体保护焊接方法，其工艺特征是强烈的气氧共存。
焊接时二氧化碳气体破裂的噪声较大，加之CO2气体易造成呼吸道损伤，所以在使用时必须注意安全。
二、CO2焊安全操作规程1. 焊接现场的环境必须满足安全要求及消防标准。
2. 操作人员必须进行安全教育，必须严格遵照操作规定。
3. 检查焊接设备及配件应无严重损坏，安装合适且坚固。
4. 焊接电源及焊枪等大电器必须接地，并进行漏电保护以及维护。
5. 在任何情况下，操作人员必须穿着防护用品。
焊工必须戴上防飞溅及辐射防护眼镜。
6. CO2气源必须设置气源切断开关，容易操作危急并发现有异常情况时及时切断气源。
7. 焊接前，必须先通风，并检查开窗、清洁、加水及焊接设备各部位是否正确。
8. 启动焊接电源时，必须设有电磁开关及漏电断路器，认真检查其各部位是否故障，确保开关操作无误。
9. 在焊接过程中，操作人员必须保持清醒并集中注意力。
焊接时不可吸烟、不可随地乱扔火柴、打火机等易引起火灾的物品。
10. CO2焊接结束后，必须对保护气体瓶立即关闭，彻底关闭氧气及稀有气体瓶；焊接设备必须进行清理，彻底关闭电源及气源。
三、总结CO2焊是一种常用的气体保护焊接方法，焊接现场的环境必须满足安全要求及消防标准。
操作人员在使用时必须穿着防护用品，并注意严格遵照操作规定。
焊接结束后必须彻底关闭设备并清理现场。
CO2气体保护焊培训资料一、概述CO2气体保护焊是一种常用的金属焊接方法，通过在焊接过程中使用CO2气体作为保护剂，可以有效地防止焊缝中的金属与空气中的氧发生反应，从而保证焊接质量。
本文将介绍CO2气体保护焊的原理、设备、操作步骤以及常见问题和解决方法。
二、原理CO2气体保护焊的原理是利用CO2气体的惰性特性，在焊接过程中形成保护气氛，防止氧气进入焊接区域，从而减少氧化和氮化反应。
CO2气体保护焊可用于焊接各种金属材料，如钢铁、铝合金等。
三、设备CO2气体保护焊需要以下设备：1. CO2气瓶：储存CO2气体，常用的容量有5kg、15kg、50kg等。
2. 焊接机：用于提供电能和控制焊接电流。
3. 焊枪：连接到焊接机的设备，用于传递焊接电流和喷射CO2气体。
4. 气体调节器：用于控制CO2气体的流量和压力。
四、操作步骤CO2气体保护焊的操作步骤如下：1. 准备工作：确保焊接区域干净、无油污和氧化物，清除焊接材料表面的锈蚀。
2. 装配设备：将CO2气瓶连接到气体调节器，然后将气体调节器连接到焊枪。
3. 调节气体流量：根据焊接材料的类型和厚度，调节气体调节器上的流量控制阀，使CO2气体的流量适合焊接需求。
4. 调节焊接电流：根据焊接材料的类型和厚度，调节焊接机上的电流控制器，使焊接电流适合焊接需求。
5. 开始焊接：将焊枪对准焊接区域，按下焊接机的开关，同时喷射CO2气体和提供焊接电流，进行焊接。
6. 控制焊接速度：保持焊接速度均匀，以避免过度或不足焊接。
7. 检查焊缝质量：焊接完成后，检查焊缝的外观和质量，确保焊接无裂纹、气孔等缺陷。
8. 清理工作：清理焊接区域，包括去除焊渣和清理设备。
五、常见问题和解决方法1. 焊接渣滓：可能是由于焊接速度过快或焊接电流过低导致的。
解决方法是调整焊接速度和电流。
2. 气孔：可能是由于焊接区域有水分或油污，或者焊接速度过慢导致的。
解决方法是确保焊接区域干燥、清洁，并调整焊接速度。
二氧化碳保护焊机原理
二氧化碳保护焊是一种广泛用于金属焊接的方法。
其原理是在焊接过程中，使用纯净的二氧化碳气体，形成弧状电弧，用于熔化焊接材料和填充材料。
在二氧化碳保护焊中，焊接电流通过电极和工件之间产生电弧。
同时，焊接区域周围的空气中会产生大量的氧气和氮气。
这些气体的存在会导致热弧区域氧化和硝化反应的产生，对焊接质量造成负面影响。
为了解决这个问题，二氧化碳保护焊使用纯净的二氧化碳气体作为保护气体。
这一气体可有效地隔离焊接区域和周围空气，防止氧化和硝化反应的发生。
同时，二氧化碳还能提供足够的热量，使焊接材料和填充材料达到熔化点。
在焊接过程中，二氧化碳保护焊机会通过喷枪向焊接区域喷射纯净的二氧化碳气体。
同时，喷枪会产生电弧，将电能转化为热能，使焊接区域温度升高。
熔融的焊丝会被喷枪输入，填充到焊缝中。
焊接区域的温度和气氛会使焊丝融化并与工件的表面融合，形成坚固的焊缝。
总之，二氧化碳保护焊机利用纯净的二氧化碳气体作为保护气体，形成弧状电弧，熔化焊接材料并填充焊缝，实现金属的焊接。
这种方法能够提高焊接质量，并广泛应用于各种金属焊接领域。
气体保护焊基础知识(3篇)以下是网友分享的关于气体保护焊基础知识的资料3篇，希望对您有所帮助，就爱阅读感谢您的支持。
篇一：气体保护焊基础知识CO2气体保护焊一、CO2电弧焊的特点和应用CO2电弧焊是一种高效率的焊接方法，以CO2气体作保护气体，依靠焊丝与焊件之间的电弧来熔化金属的气体保护焊的方法称CO2焊。
这种焊接法都采用焊丝自动送丝，敷化金属量大，生产效率高，质量稳定。
因此，在国内外获得广泛应用，与其它电弧焊相比有以下特点：1、生产效率高CO2电弧焊穿透力强，熔深大、而且焊丝熔化率高，所以熔敷速度快、生产效率可比手工电弧焊高3倍。
2、焊接成本低CO2焊的成本只有埋弧焊与手工电弧焊成本的40%-50%。
3、消耗能量低CO2电弧焊和药皮焊条相比3mm 厚钢板对接焊缝，每米焊缝的用电降低30%，25mm 钢板对接焊缝时用电降低60% 。
4、适用范围宽不论何种位置都可以进行焊接，薄板可焊到1mm ，最厚几乎不受限制（采用多层焊）。
而且焊接速度快、变形小。
5、抗锈能力强焊缝含氢量低抗裂性能强。
6、焊后不需清渣，引弧操作便于监视和控制，有利于实现焊接过程机械化和自动化。
我国在CO2焊接设备、焊接材料、焊接工艺方面已取得了很大的成就。
CO2电弧焊接在我国的造船、机车、汽车制造、石油化工、工程机械、农业机械中获得广泛应用。
二、焊机的型号和连接方法1、我公司CO2焊机型号（见文字说明表）2、面板上的旋钮作用与调节方法，（见说明书）3、连接方法水、电、气、焊枪（见说明书）4、焊枪的构造及软管、导电嘴、喷嘴。
5、焊机可能发生的故障及排除方法（见说明书）三、焊接材料1、CO2保护气体CO2有固态、液态、气态三种状态。
瓶装液态CO2是CO2焊接的主要保护气源。
液态CO2是无色液体，其密度随温度变化而变化。
当温度低于-11℃时密度比水大，当温度高于-11℃时则密度比水小。
由于CO2由液态变为气态的沸点很低为-78℃，所以工业焊接用CO2都是液态。
简述气体保护焊机相关部件及作用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!气体保护焊机相关部件及作用简述1. 简介气体保护焊机是一种常用的焊接设备，通过在焊接区域提供惰性气体，保护焊接熔池不受空气中氧气和其他杂质的影响，从而获得高质量的焊接接头。
气保焊机工作原理
气保焊机是一种利用气体保护焊接的设备，其工作原理是通过气体保护来防止焊接过程中的氧气与氮气等杂质进入焊接区域，从而降低焊接缺陷的产生。
具体工作原理如下：
1. 气源原理：气保焊机通过连接气瓶或气体供应管道，将保护气体引入焊接区域。
常用的保护气体包括氩气、二氧化碳等。
2. 气体喷嘴原理：气保焊机在焊接区域附近设置气体喷嘴，将保护气体以一定的速度喷射到焊接区域，并形成一个稳定的气体保护环境。
这样可以有效地防止外部空气中的杂质进入。
3. 电弧原理：气保焊机通过电流引发电弧，电弧的高温能够使被焊接材料的表面部分熔化，并与焊丝相互融合。
4. 金属焊丝原理：气保焊机常使用焊丝作为填充材料，将焊丝与被焊接材料一同引入焊接区域，通过电弧熔化并与被焊接材料相结合，从而完成焊接过程。
5. 气体保护原理：焊接过程中，气保焊机喷射的保护气体会形成一个气罩，将焊接区域与外界隔绝开来，防止与空气中的氧气、氮气等发生反应，从而减少气体氧化、脱氢等缺陷的发生。
通过上述工作原理，气保焊机能够在焊接过程中提供稳定的气体保护环境，以提高焊缝质量和焊接效率。
气体保护焊机资料分体机保护焊机一体机深圳佳士科技（上市公司）是全国最大的逆变焊机生厂商，焊机性能稳定，技术成熟。
一体机特点：* IGBT逆变技术，电流型控制，质量可靠，性能稳定* 闭环反馈，恒压输出，抗网压波动能力强（±15%）* 电子电抗器控制，焊接过程稳定，飞溅小，熔池深，成型好* 焊接电压预置，不焊接时，电压表显示预置电压大小* 能同时观测焊接电流、焊接电压* 返烧时间可调* 有2T/4T选择，方便长焊作业* 起弧慢送丝，焊后削小球，保证引弧成功率* 送丝部份与主机分开，焊接操作范围大* 体积小，重量轻，操作简单，经济实用分体机特点：* 功率器件采用IGBT辅以独特的控制，显著提高了焊机的可靠性。
* 负载持续率高，可长时间焊接。
* 闭环反馈控制，输出电压稳定，抗电网电压波动能力强（±15%）。
* 焊接电压、电流连续可调，焊接特性优良。
* 气保护焊使用独特焊接动特性控制电路，焊接电弧稳定，焊接飞溅少、成型美观，焊接效率高。
* 具有焊后消小球功能，消除焊丝端部熔滴小球，并辅以高空载、慢送丝功能，提高一次引弧成功率。
* 手弧焊电流稳定，引弧性能优异，可使用任何型号的焊条。
* 逆变频率为30KHz，显著减小了焊机的体积和重量。
* 显著减少的铜铁损，明显提高了焊机的整机效率，节能效果显著。
* 开关频率在声频以外，几乎消除了噪音污染。
主要技术参数主要功能及结构特点:* IGBT逆变技术，电流型控制，质量可靠，性能稳定* 闭环反馈控制，恒压输出，抗网压波动能力强（±15%）* 电子电抗器控制，焊接电弧稳定，飞溅小，熔池深，成型美观，焊接效率高* 起弧慢送丝，焊后削小球，保证引弧成功率* 体积小，重量轻，操作简单，经济实用* 显著减少的铜铁损，明显提高了焊机的整机效率，节能效果显著* 焊接电压连续可调，与焊接电流达到精确匹配，焊接特性优良* 开关频率在声频以外，几乎消除了噪音污染* 拥有自保持/收弧功能操作方式，适合不同的焊接需求* NBC-500(J1810)应用特殊工业设计，具有三防功能，仿水，仿尘，防酸型号项目单位NBC-350(J1601) NBC-500(J18) 输入电源电压频率V / Hz 三相380V±15% 50/60Hz输入电流 A 21 37额定输入电源容量KVA 14 24.6输出电流调节范围 A 50-350 60-500输出电压调节范围V 15-36 15-46负载持续率% 60 60功率因数0.93 0.93效率% 85 85送丝机型分体式分体式式送丝速度m / min 1.5-16 1.5-16焊丝盘直径mm 270 270焊丝直径mm 1.0/1.2 1.0/1.2/1.6 主机重量Kg 32 45主机外形尺寸mm 570×285×470 610×335×640 绝缘等级 F F防护等级IP21S IP21S林肯焊机：优点•经过不断校准的送丝速度便于精确地、重复地进行焊接参数设置。
• 连续可调的回烧时间控制能防止各种尺寸和类型的焊丝粘连在弧坑中。
• 焊丝盘轴可装载5千克, 15千克和20千克的焊丝盘。
• 经久耐用的铜制变压器绕组使用寿命较长。
• 2 /4步功能使用户在进行长焊缝焊接时不会感到过分疲劳。
• 点焊定时器方便进行定位焊接和间断焊。
• 冷送丝方便焊丝装载。
• 气体检测方便设定气体流量。
• 固定把手方便将焊机移动到工作场所。
• 主电源指示灯提供附加的安全保护。
• 具有风扇冷却系统的电源可以使您延长机器工作时间，提高暂载率。
• 过热保护装置能自动感应热量，从而保护你的焊接操作。
• 每台焊机配有详细的焊接操作指导光盘。
一体式抽头气保护焊机K60014-2 POWERMAG™ 205C 380/3/50K60015-2 POWERMAG™ 255C 380/3/50K60016-2 POWERMAG™ 305C 380/3/50注：（现在这款焊机已在波兰生产，为全数显模式，单相220V电压控制）POWERPLUS™ II 350恒压焊机POWERPLUS™ II 350是一台专为工业制造、维护或修理作业而设计的标准焊接电源，适用于MIG/MAG/CO2气体保护焊,包括药芯焊丝焊。
运用了钻芯技术™的POWERPLUS™ II 350在全程焊接规范内提供了稳定的电弧。
当焊接低碳钢、不锈钢、铝和合金材料时，POWERPLUS™ II 350绝对是您极佳的、最可靠的选择，即使对于难度较高的全位置焊也同样适用。
POWERPLUS™ II 350可与林肯电气的PWF™-2、PWF™-4、PWF™-2 Plus、PWF™-4 Plus、PWF™-4SS和LN™-25 PRO (配备可选的连接套件) 半自动送丝机配套使用。
•钻芯技术™——在整个焊接规范内稳定焊接电弧。
• 精确控制送丝机的送丝速度和电压——使焊接参数设置更简便。
• 数字式电压和电流表——易于读数并能与自动化工艺接口。
• 可选定的焊丝回烧时间——便于操作工控制时间，阻止粘丝，确保形成干净的焊缝。
• 起弧前送丝速度可选定——提供更可靠的起弧，确保起弧处焊缝清洁及成形美观。
• 可连续调节的收弧控制——在任何焊接条件下收弧能使焊缝的起始和结束段的质量得以提高。
• 2步/4步扳机触发模式——带给操作工便捷的焊接控制，使焊接操作更简单出色。
• 具有涂层和密封的PC板——在恶劣的环境中，确保PC板使用寿命长久。
• IP23防护等级——高防护等级确保其在恶劣、苛刻的环境条件中具有较高的可靠性。
• 增强的“节能技术” - 打开该功能后，POWERPLUS™ II 350 在待机状态下能够节省能耗，并且减少机器吸入灰尘。
螺柱焊机资料所有设备均为英国制造并符合英国BS EN ISO 9002: 1994 标准，同时也由N.A.M.A.S.认可的检测所进行了充分测试以确保满足欧盟的统一标准，电路和全部电子控制均采用浸泡检测过的元部件.501 和751 系列·小型化设计，使所有部件置于一个机体内。
·结构牢固可靠，便于搬动。
·使用了浸泡检测过的部件。
对所有系统进行了广泛的耐久性测试。
·三相均匀负载电源。
·无级时间长度控制。
·快速焊接能力。
·五挡可调焊接电流控制。
·气体选择。
·热静力控制空气冷却系统。
·嵌入式前面板更好保护控制按钮。
·嵌入式前面板更好保护焊接插座。
·螺旋和锁定式焊接插头和插座。
·焊枪提升测试功能。
拉伸弧焊枪特点所有焊强均设计为轻巧，平衡和舒适，便于使用以降低操作疲劳，枪身由抗冲击高强度的玻璃填充尼龙材料制成，延长了使用寿命。
特殊设计的枪轴改善了定位并减少了间隙。
使用高质量的夹具系统可使精确度达到+/-0.5 mm。
对于特殊应用，可提供各种附件来满足需要。
总之，所有焊枪均可在控制器之间混合使用以满足不同的生产需要。
DA1拉弧螺柱焊机应用中使用最多的焊枪适于焊接直径6-16mm 的螺栓这是一个环式提升焊枪带有完全减震功能，以提高焊接控制能力DA7重型焊枪通常用于直径16mm以上螺栓的焊接这是一个环式提升焊枪带有完全减震功能，以提高焊接控制能力焊接电缆置于外部便于更好散热通常带有90mm以上电缆DA8轻型固定提升小焊枪用于焊接小圆型螺栓在一定条件下，也可用于焊接最大直径12mm 的螺栓需要时可提供焊接氧气DA9重量轻的球连接提升焊枪可带全减震装置拉伸焊系列中最精确的焊枪设备主要技术：1短周期拉弧螺柱焊机由螺柱焊接电源、螺柱焊枪通过电缆连接组成。
焊机彩微处理器控制，可提供直流电源，用螺柱焊枪在螺柱和工件间激发电弧，将螺柱底部和工件表面熔化，并与工件形成永久连接。
使用短周期拉弧专用焊枪。
2焊接电源包括一个三相变压器，可持续控制电流的可控硅全桥整流器，串联扼流器，采用微处理控制，对电话实时控制，防止电压波动对焊接质量的影响。
变压器和可控硅有过热保护装置，延长设备正常工作寿命。
焊接控制电缆自动保护，防止设备进一步损坏和人身安全事故。
3 标准输入电压为380V的三相交流电，当电网供电电压降低不超过10%时，设备仍可以正常使用，在现场环境允许的情况下，允许减少输出电缆长度，以免超出设备中持续电流控制器的工作容量，若电压降低15%，设备将停止工作。
4具有先导电流监控功能，有利于起弧质量控制。
焊机机构设计紧凑轻巧，体积小，钢制机壳，粉末喷涂，能适应各种恶裂环境。
无级调节焊接电流和时间，保证参数精确。
循环式锁定节气器电路，PCB防尘、防水功能，多重屏蔽设计，防止电磁对控制电路的干扰影响。
5焊机采用微处理器控制，可以精确控制和预设焊接参数，操作简便，快捷。
焊接接头牢固，且对螺柱精度及尖端质量无太高的要求，焊接后无工件变形，内置安全热态控制，因过载等原因导致温度异常上升时，指示灯闪亮告警。
6 模块化分离组件设计，具有故障自动诊断功能，可以快速诊断故障原因，将设备停机时间降至最低。
焊枪经久耐用，运动重复性高，正常使用在1年以上。
防碎加强材料，体积小，重量轻，夹头换装便捷，使用范围宽。
交/直流手工焊机主要功能及结构特点：先进的IGBT逆变技术* 逆变频率为20KHz，显著减小了焊机的体积和重量* 显著减少的铜铁损，明显提高了焊机的整机效率，节能效果显著* 开关频率在声频以外，几乎消除了噪音污染领先的控制方式* 领先的辅助电源设计方案，使焊机的电源适用范围更宽* 先进的控制方案，显著提升了焊机的性能，更大程度满足了焊接工艺要求* 可广泛应用于各类酸、碱性焊条的焊接* 具有引弧容易、飞溅小、电流稳定、成型好等特点完善的功能设计* 可调节的热引弧功能，明显改善了焊机的引弧性能* 自适应的加推力电流方式，显著提升了焊机在加长线焊接时的性能，* 可实现远距离焊接* 可配无线遥控，使远程焊接更加方便* 具有陡降和斜降两种外特性可供选择，以满足不同客户的需求主要技术参数型号单位ZX7-400(J45) ZX7-400(J07) ZX7-500(J15) 项目额定输入电压/频率V/Hz 三相交流380V，50/60Hz输入电压可工作范围V 300～420 300～420 300～420推荐熔断器容量 A 40 40 60额定输出A/V 400/36 400/36 500/40焊接电流调节范围 A 20-400 20-410 25-510推力电流调节范围 A 0-200 20-200 20-200空载电压V 69 65 67引弧电流调节范围 A 0-200 50-320 60-400额定负载持续率% 60 60 60外型尺寸mm 530×270×430 540×275×510 650×330×624 重量kg 28 31 38防护等级IP21S IP21S IP21S执行标准GB15579.1—2004交流焊机型号BX1-500输入电压380V次级电压80V频率50Hz额定输出电流500A电流调节范围100-560A工作电压40V额定输入容量41KVA输入电流100A使用焊条直径￠3.2-￠8mm效率87.6%允许温升﹤120℃重量190KG外形尺寸580×470×758BX1系列动铁式交流电弧焊机，使用与单人手工操作，钢铁电弧焊接作电源之用。
