大功率厚膜无感高压电阻器

高压电阻器
SGP/OGP 系列圆柱状高压电阻
温度系数80ppm/°C ；精度（1% - 10%）；阻值范围(100Ω-10G Ω)
规格:
∙ 阻值范围见下表 ∙ 阻值精度：±1%到±10% ∙ 温度系数范围：±80ppm/°C
（+25°C~ +105°C ）
其它要求可协商订货
∙ 电压系数：参看下页图表 ∙ 介质耐压：1000VDC
∙ 绝缘阻值：最小10G Ω
∙ 过负荷特性：5倍额定功率， 但不超过1.5倍最大持续工作电压，
连续5秒钟，∆R ≤±0.5% ∙ 寿命：额定功率1000小时，∆R ≤±0.50%，附加“S “，∆R ≤±0.80% ∙ 耐湿：MIL-Std-202，方法 106， ∆R ≤±0.40% ∙ 热冲击特性：MIL-Std-202, 方法 107，条件C ，∆R ≤±0.25% ∙ 涂覆层：硅树脂
∙ 引线材料：抗氧化镀锡铜线 ∙ 帽盖材料：镀镍铁帽
镀银黄铜帽（针对在高频
磁场中的应用）
Email: sales@ Tel ：0086-755-33067936 Fax: 0086-755-33067935 CREABET- Issue 1103C
∙ 圆柱状（厚膜，无感设计）高压电阻器， 通用型。

∙ 最高工作高温：225°C
∙ SGP 系列采用7.02 mm 直径瓷基体； OGP 系列采用3.7mm 直径瓷基体。

订货示例：
型号 阻值 精度 温度系数 SGP20 150K 1% 80PPM。

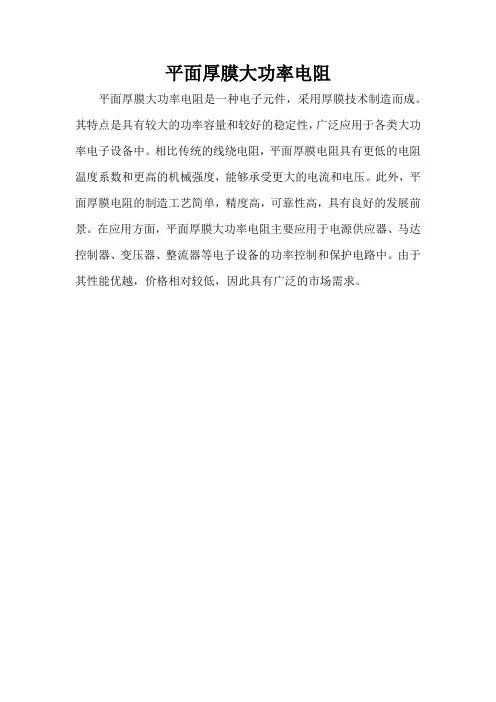

平面厚膜大功率电阻
平面厚膜大功率电阻是一种电子元件，采用厚膜技术制造而成。

其特点是具有较大的功率容量和较好的稳定性，广泛应用于各类大功率电子设备中。

相比传统的线绕电阻，平面厚膜电阻具有更低的电阻温度系数和更高的机械强度，能够承受更大的电流和电压。

此外，平面厚膜电阻的制造工艺简单，精度高，可靠性高，具有良好的发展前景。

在应用方面，平面厚膜大功率电阻主要应用于电源供应器、马达控制器、变压器、整流器等电子设备的功率控制和保护电路中。

由于其性能优越，价格相对较低，因此具有广泛的市场需求。

高压电阻一、定义高压电阻器是适合在高电压、高电压冲击、高压高频环境使用的电阻器。

二、分类管形陶瓷无感高压电阻管形陶瓷无感高压电阻，100%陶瓷体电阻，纯无感，耐高压，最高耐冲击电压可达75KV，短时间可耐受更大的电流、更高峰值能量；不会出现线绕电阻和模压电阻的失效现象。

无感陶瓷管式高压电阻是由体积较大的电阻材料制成，这些电阻有能力处理比线绕或金属膜电阻更高的脉冲功率，使其适合于快速能源吸收和高能量脉冲工作。

阻值范围75 ~ 103Ω，耐压范围15KV ~ 75KV高压无引线阻尼晶圆电阻无引线阻尼高压晶圆电阻器是采用金属氧化物和陶瓷材料混合在高温下烧结而成的电阻器。

能承受瞬间高温高压的作用，主应用于汽车、摩托车点火。

阻尼电阻系列，又称为阻尼陶瓷电阻器，氧化锌陶瓷线性电阻器。

采用氧化锌等无机材料制成的陶瓷体导电线性电阻体。

陶瓷电阻具有瞬间吸收大功率的特点，及具有无感，耐高压，体积小，性能稳定等特性。

阻值范围400 ~ 105Ω，耐压范围300V ~ 500V高压金属陶瓷阻尼电阻金属陶瓷高压阻尼电阻器具有优越的耐高压高电流突波特性，及比绕线型及薄膜型的电阻器更具安定性。

适合用高压电路设计。

主要是用于启动/限流的焊接设备，电机控制，电力，继电器/断路器，激光电子源配件，高压电力配件，火花塞干扰抑制器，交直流或脉冲电路及高电压设计之设备中，放电/电压泄放中的半导体沉积，X射线/CT扫瞄，医疗设备，假负载，电击去纤颤器，射频发生器，冶金，感应发生加热，监视器中驰返变压器 (FBT)，彩色显示器用聚焦电位器，军用雷达，激光高能射线。

阻值范围400 ~ 105Ω，耐压范围300V ~ 500V氧化膜高压高频电阻氧化膜高压高频电阻器采用管形端头被银或金电极结构，主要用作超高频电路中的负载。

阻值范围50 ~ 75 Ω，耐压范围3.2KV ~ 12.5KV棒状高压玻璃釉膜电阻棒状高压玻璃釉膜电阻器，主要是用於交直流或脉冲电路及高压设备中。

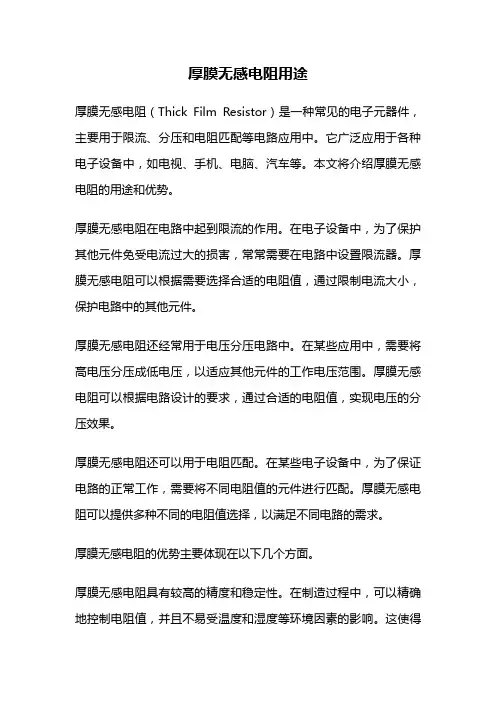

厚膜无感电阻用途厚膜无感电阻（Thick Film Resistor）是一种常见的电子元器件，主要用于限流、分压和电阻匹配等电路应用中。

它广泛应用于各种电子设备中，如电视、手机、电脑、汽车等。

本文将介绍厚膜无感电阻的用途和优势。

厚膜无感电阻在电路中起到限流的作用。

在电子设备中，为了保护其他元件免受电流过大的损害，常常需要在电路中设置限流器。

厚膜无感电阻可以根据需要选择合适的电阻值，通过限制电流大小，保护电路中的其他元件。

厚膜无感电阻还经常用于电压分压电路中。

在某些应用中，需要将高电压分压成低电压，以适应其他元件的工作电压范围。

厚膜无感电阻可以根据电路设计的要求，通过合适的电阻值，实现电压的分压效果。

厚膜无感电阻还可以用于电阻匹配。

在某些电子设备中，为了保证电路的正常工作，需要将不同电阻值的元件进行匹配。

厚膜无感电阻可以提供多种不同的电阻值选择，以满足不同电路的需求。

厚膜无感电阻的优势主要体现在以下几个方面。

厚膜无感电阻具有较高的精度和稳定性。

在制造过程中，可以精确地控制电阻值，并且不易受温度和湿度等环境因素的影响。

这使得它在各种应用场景下都能够提供可靠的性能。

厚膜无感电阻的体积小、重量轻。

这使得它非常适合应用于小型电子设备中，可以节省空间并降低设备的重量。

厚膜无感电阻的成本相对较低。

与其他类型的电阻相比，它的制造成本较低，能够提供更具竞争力的价格。

厚膜无感电阻的可靠性较高。

由于它的制造工艺简单，结构稳定，故障率较低，能够在长时间的使用中保持良好的性能。

厚膜无感电阻是一种常见的电子元器件，广泛应用于各种电子设备中。

它的用途包括限流、分压和电阻匹配等电路应用，并具有精度高、稳定性好、体积小、重量轻、成本低和可靠性高等优势。

在电子设备的设计和制造过程中，厚膜无感电阻发挥着重要的作用，为设备的性能和可靠性提供了保障。

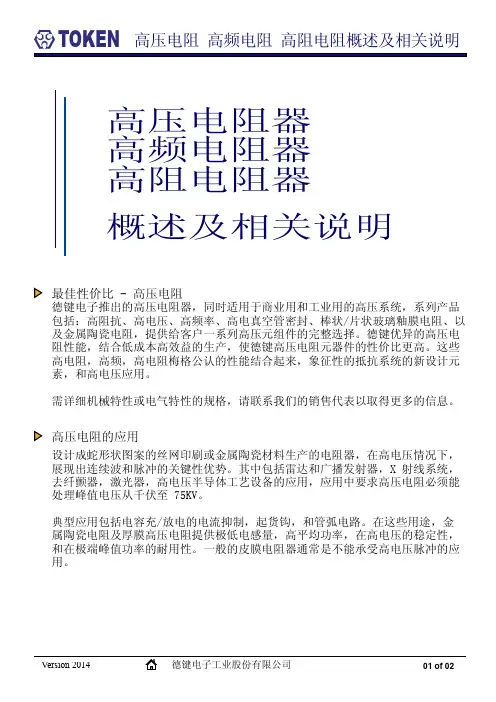

01 of 02Version 2014最佳性价比 - 高压电阻德键电子推出的高压电阻器，同时适用于商业用和工业用的高压系统，系列产品包括：高阻抗、高电压、高频率、高电真空管密封、棒状/片状玻璃釉膜电阻、以及金属陶瓷电阻，提供给客户一系列高压元组件的完整选择。

德键优异的高压电阻性能，结合低成本高效益的生产，使德键高压电阻元器件的性价比更高。

这些高电阻，高频，高电阻梅格公认的性能结合起来，象征性的抵抗系统的新设计元素，和高电压应用。

需详细机械特性或电气特性的规格，请联系我们的销售代表以取得更多的信息。

概述及相关说明高压电阻器 高频电阻器 高阻电阻器高压电阻的应用设计成蛇形状图案的丝网印刷或金属陶瓷材料生产的电阻器，在高电压情况下，展现出连续波和脉冲的关键性优势。

其中包括雷达和广播发射器，X 射线系统，去纤颤器，激光器，高电压半导体工艺设备的应用，应用中要求高压电阻必须能处理峰值电压从千伏至 75KV。

典型应用包括电容充/放电的电流抑制，起货钩，和管弧电路。

在这些用途，金属陶瓷电阻及厚膜高压电阻提供极低电感量，高平均功率，在高电压的稳定性，和在极端峰值功率的耐用性。

一般的皮膜电阻器通常是不能承受高电压脉冲的应用。

德键电子工业股份有限公司02 of 02Version 2014固定电阻器使用注意事项1. 由于高电压，可出会现在电阻两端冒盖和附近的金属部分，电阻应被安装在一个适当的距离，远离其他导体。

2. 适当数量的电阻常被组合成电阻架柜，来符合耐更高电压的需求。

但须注意：任何单一的电阻器都不建议使用大过于规格书所建议的功耗。

3. 电阻轴向引脚不可弯曲小过电阻本体直径两倍。

如需模封高压电阻，建议采用矽树脂包封。

射频/数字负载和高频率的应用德键无感高压电阻器被广泛应用于高频射频、广播、和通信设备，主要因其无电感量（低感量）的特点。

其优良的无感性功率处理能力，可处理上千兆赫的频率范围，而不牺牲功耗。

一般的皮膜电阻也可提供无感性的特点，应用射频设备，但他们受尺寸大小的限制和电阻皮膜可靠性问题，有皮膜被烧坏潜在可能性。

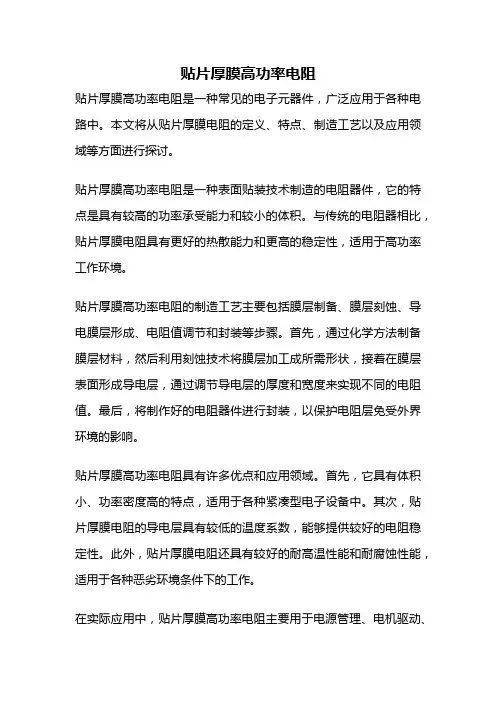

贴片厚膜高功率电阻贴片厚膜高功率电阻是一种常见的电子元器件，广泛应用于各种电路中。

本文将从贴片厚膜电阻的定义、特点、制造工艺以及应用领域等方面进行探讨。

贴片厚膜高功率电阻是一种表面贴装技术制造的电阻器件，它的特点是具有较高的功率承受能力和较小的体积。

与传统的电阻器相比，贴片厚膜电阻具有更好的热散能力和更高的稳定性，适用于高功率工作环境。

贴片厚膜高功率电阻的制造工艺主要包括膜层制备、膜层刻蚀、导电膜层形成、电阻值调节和封装等步骤。

首先，通过化学方法制备膜层材料，然后利用刻蚀技术将膜层加工成所需形状，接着在膜层表面形成导电层，通过调节导电层的厚度和宽度来实现不同的电阻值。

最后，将制作好的电阻器件进行封装，以保护电阻层免受外界环境的影响。

贴片厚膜高功率电阻具有许多优点和应用领域。

首先，它具有体积小、功率密度高的特点，适用于各种紧凑型电子设备中。

其次，贴片厚膜电阻的导电层具有较低的温度系数，能够提供较好的电阻稳定性。

此外，贴片厚膜电阻还具有较好的耐高温性能和耐腐蚀性能，适用于各种恶劣环境条件下的工作。

在实际应用中，贴片厚膜高功率电阻主要用于电源管理、电机驱动、电磁兼容等领域。

在电源管理方面，贴片厚膜电阻通常用于电流检测、电流限制和电压分压等功能。

在电机驱动方面，贴片厚膜电阻可用于电机的电流限制和功率传输控制等。

在电磁兼容方面，贴片厚膜电阻可用于电磁干扰滤波和电磁兼容性测试等。

贴片厚膜高功率电阻是一种重要的电子元器件，具有较高的功率承受能力和较小的体积。

通过合理的制造工艺和优良的性能，贴片厚膜电阻在各种电路中发挥着重要的作用。

未来，随着电子技术的不断发展，贴片厚膜电阻有望在更多领域得到广泛应用，为电子设备的性能提升和体积缩小做出贡献。

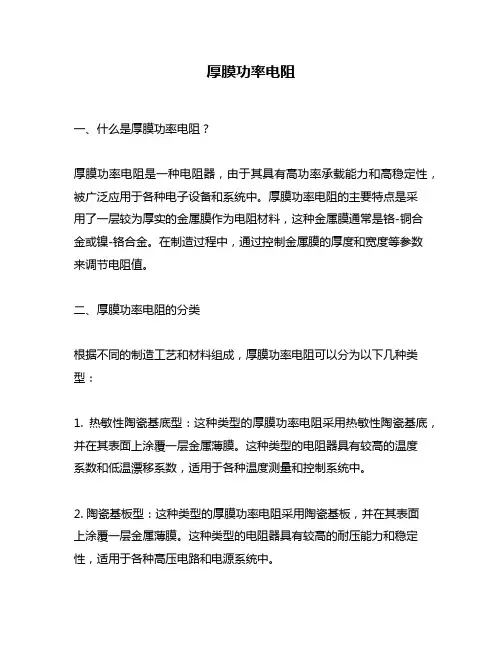

厚膜功率电阻一、什么是厚膜功率电阻？厚膜功率电阻是一种电阻器，由于其具有高功率承载能力和高稳定性，被广泛应用于各种电子设备和系统中。

厚膜功率电阻的主要特点是采用了一层较为厚实的金属膜作为电阻材料，这种金属膜通常是铬-铜合金或镍-铬合金。

在制造过程中，通过控制金属膜的厚度和宽度等参数来调节电阻值。

二、厚膜功率电阻的分类根据不同的制造工艺和材料组成，厚膜功率电阻可以分为以下几种类型：1. 热敏性陶瓷基底型：这种类型的厚膜功率电阻采用热敏性陶瓷基底，并在其表面上涂覆一层金属薄膜。

这种类型的电阻器具有较高的温度系数和低温漂移系数，适用于各种温度测量和控制系统中。

2. 陶瓷基板型：这种类型的厚膜功率电阻采用陶瓷基板，并在其表面上涂覆一层金属薄膜。

这种类型的电阻器具有较高的耐压能力和稳定性，适用于各种高压电路和电源系统中。

3. 金属片型：这种类型的厚膜功率电阻采用金属片作为基底，并在其表面上涂覆一层金属薄膜。

这种类型的电阻器具有较高的功率承载能力和稳定性，适用于各种大功率负载和电源系统中。

三、厚膜功率电阻的工作原理厚膜功率电阻的工作原理是利用金属薄膜材料对电流的阻碍作用来实现对电路中电流大小的调节。

当通过该电阻器的电流增加时，由于金属材料对电流的阻碍作用增加，导致通过该电阻器的总电流减小。

反之，当通过该电阻器的电流减少时，由于金属材料对电流的阻碍作用减小，导致通过该电阻器的总电流增加。

四、厚膜功率电阻与普通贴片式SMD型号区别厚膜功率电阻与普通贴片式SMD型号的主要区别在于其功率承载能力和稳定性。

普通贴片式SMD型号的功率承载能力较低，一般只能承受几十毫瓦的功率，而厚膜功率电阻可以承受数瓦甚至更高的功率。

此外，厚膜功率电阻具有较高的稳定性和抗干扰能力，适用于各种高要求的电子设备和系统中。

五、厚膜功率电阻的应用领域由于其高功率承载能力和稳定性，厚膜功率电阻被广泛应用于各种电子设备和系统中。

主要应用领域包括：1. 通信设备：如手机、路由器、交换机等。

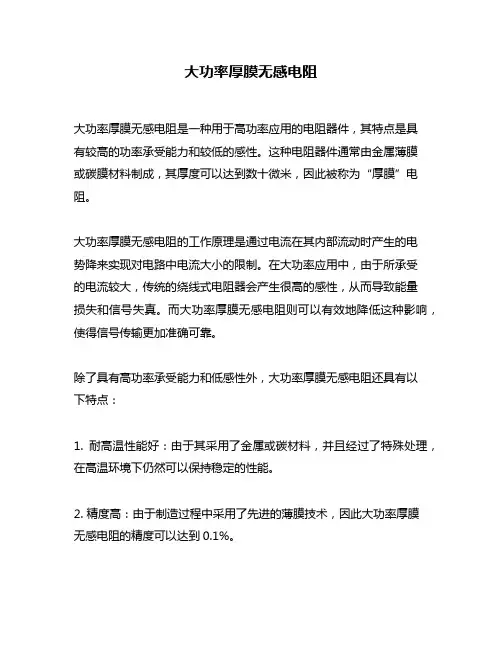

大功率厚膜无感电阻大功率厚膜无感电阻是一种用于高功率应用的电阻器件，其特点是具有较高的功率承受能力和较低的感性。

这种电阻器件通常由金属薄膜或碳膜材料制成，其厚度可以达到数十微米，因此被称为“厚膜”电阻。

大功率厚膜无感电阻的工作原理是通过电流在其内部流动时产生的电势降来实现对电路中电流大小的限制。

在大功率应用中，由于所承受的电流较大，传统的绕线式电阻器会产生很高的感性，从而导致能量损失和信号失真。

而大功率厚膜无感电阻则可以有效地降低这种影响，使得信号传输更加准确可靠。

除了具有高功率承受能力和低感性外，大功率厚膜无感电阻还具有以下特点：1. 耐高温性能好：由于其采用了金属或碳材料，并且经过了特殊处理，在高温环境下仍然可以保持稳定的性能。

2. 精度高：由于制造过程中采用了先进的薄膜技术，因此大功率厚膜无感电阻的精度可以达到0.1%。

3. 可靠性高：由于采用了高品质的材料和制造工艺，大功率厚膜无感电阻具有较高的可靠性和长寿命。

4. 尺寸小：由于其采用了薄膜技术，因此大功率厚膜无感电阻可以制造成非常小巧的尺寸，适合在占据空间较小的应用中使用。

大功率厚膜无感电阻广泛应用于各种高功率应用中，例如电源、变频器、电机驱动器、LED照明等领域。

在这些应用中，大功率厚膜无感电阻可以有效地限制电路中的电流大小，并且保证信号传输的准确性和可靠性。

同时，由于其尺寸小巧、精度高和耐高温性能好等特点，在现代化设备中也得到了广泛应用。

总之，大功率厚膜无感电阻是一种具有较高功率承受能力和低感性的电阻器件，在各种高功率应用中具有重要的作用。

随着科技的不断进步，大功率厚膜无感电阻将会得到更加广泛的应用和发展。

片式厚膜无感高压电阻
片式厚膜无感高压电阻是一种特殊的电阻器，主要用于高压、高阻电路中的应用，例如电压互感器等。

它采用厚膜技术制作，具有无感设计，这意味着它对电路中的电感影响很小，从而提高了电路的稳定性和精度。

这种电阻器的特点包括体积小、功率大、阻值范围宽、高精度和高稳定性等。

由于其采用了厚膜技术，因此可以在较小的体积内实现较大的功率和较宽的阻值范围。

同时，其无感设计可以减少电路中的电感影响，从而提高了电路的精度和稳定性。

片式厚膜无感高压电阻的制造过程比较复杂，需要在陶瓷基片上涂覆一层特殊的材料，然后通过加热和冷却等工艺步骤形成均匀的电阻膜层。

最后，将金属端子焊接在基片两端，形成一个完整的电阻器。

在应用方面，片式厚膜无感高压电阻主要用于高压电源、医疗设备、工业自动化等领域。

它可以消耗功率和限制电流，以保护其他电路元件不被电流或电压冲击所破坏。

同时，由于其高精度和高稳定性，它还可以用于计算机、通讯等领域中对电路性能要求较高的场合。

总的来说，片式厚膜无感高压电阻是一种高性能、高可靠性的电子元件，具有广泛的应用前景。

在选择和使用时，需要根据具体的应用场景和需求进行合理的选型和配置。

无感高压电阻一、什么是无感高压电阻？无感高压电阻是一种特殊的电阻器件，它具有无感性和高电压承受能力。

所谓无感性，就是指该电阻器件在工作时不会产生自感和互感，从而避免了因电磁干扰而导致的误差和损耗。

而高电压承受能力，则意味着该电阻器件能够承受较高的工作电压，通常可以达到几千伏甚至上万伏。

二、无感高压电阻的结构和原理无感高压电阻的结构比较简单，通常由一根或多根金属丝或箔片绕成线圈状，并封装在绝缘材料中。

其原理主要依靠欧姆定律，即U=IR （U为电压，I为电流，R为电阻），通过控制线圈中金属丝或箔片的长度、直径和数量等参数来实现所需的电阻值。

三、无感高压电阻的应用领域1.医疗设备领域：如X射线机、核磁共振设备等；2.工业自动化领域：如高压电源、高压变频器等；3.电力行业领域：如变压器、电容器等；4.航空航天领域：如高压发电机、雷达系统等。

四、无感高压电阻的特点和优势1.无感性能：避免了因自感和互感而产生的误差和损耗，提高了测量精度和系统稳定性；2.高电压承受能力：可以承受较高的工作电压，保证了系统的安全性和可靠性；3.稳定性好：由于其结构简单，不存在可动部件，因此具有较好的稳定性和长寿命；4.体积小、重量轻：相比其他类型的电阻器件，无感高压电阻体积小、重量轻，方便集成和安装；5.价格适中：相比其他类型的高精度电阻器件，无感高压电阻价格相对较低。

五、无感高压电阻的选型注意事项1.根据所需工作电流和工作电压来选择合适的规格型号；2.根据实际应用场景来选择合适的封装形式（如贴片式、插件式等）；3.根据实际应用需求来选择合适的精度等级和温度系数；4.注意电阻器件的安装和使用环境，避免过高的温度、湿度等环境因素对其性能产生影响。

六、无感高压电阻的市场前景随着科技进步和工业化水平不断提高，无感高压电阻在医疗设备、工业自动化、电力行业、航空航天等领域的应用越来越广泛。

未来，随着新能源车辆、智能家居等领域的快速发展，无感高压电阻市场将会有更加广阔的发展前景。
