第三章激光打印机本章主要内容本章主要介绍了激光打印机的工作原理和使用方法，激光打印机的安装与使用、维护等知识。
本章结构3.1 激光打印机的分类和特点3.2 激光打印机的组成和基本工作原理3.3 激光打印机的选购和安装使用3.4 激光打印机的使用和维护3.1 激光打印机的分类和特点激光打印机的外观如图8-1所示，它具有高质量、高速度、低噪音、易管理等特点，现已在办公领域广泛使用。
图3-1 激光打印机2.1.1 激光打印机的分类1. 按打印输出速度分，有低速激光打印机、中速激光打印机和高速激光打印机。
低速激光打印机：印刷速度小于20页/分；中速激光打印机：印刷速度为20～60页/分；高速激光打印机：印刷速度大于60页/分。
2. 按色彩分，有单色激光打印机和彩色激光打印机。
单色激光打印机：只能打印一种颜色；彩色激光打印机：可以打印逼真的彩色图案，可达印刷品的效果。
3. 按与计算机连接的接口分，有并行接口、SCSI接口、串行接口、USB接口、自带网卡的网络接口打印机，常用的是USB接口打印机。
4. 按分辨率分，有高分辨率、中分辨率和低分辨率打印机。
国内常见的激光打印机品牌有惠普(HP)、爱普生(EPSON)、佳能(CANON)、利盟(LEXMARK)、美能达(MINOLTA)、施乐(XEROX)、联想(LENOVO)、方正(FOUNDER)等。
2.1.2 激光打印机的特点激光打印机具有以下特点：1. 打印效果好，几乎达到印刷品的水平。
2. 打印速度快，打印噪音很小。
激光打印机又称为页式打印机，它一次打印完一整张纸。
3. 耗材多，价格较贵。
激光打印机使用碳粉盒，一盒碳粉大约能够打印3000～5000页。
重新购买一个碳粉盒或是更换盒里的碳粉，价格较为昂贵。
4. 对纸张的要求高，成本高，须采用专用复印纸。
3.2 激光打印机的组成和基本工作原理激光打印机是60年代末由Xerox(施乐)公司发明的。
喷墨打印机是通过精确喷墨技术实现点阵打印，但激光打印机在原理上与它完全不同，它是借助激光技术完成打印工作，故而得名。
什么叫做激光打印激光打印是一种常见的数字化打印技术，它采用激光束将数字文件上的信息准确地传输到纸张或其他打印材料上。
激光打印通常用于办公室和家庭环境中，用于打印文件、图表、照片等。
激光打印的原理激光打印的原理是利用激光光束在光敏打印介质上扫描，通过控制激光束的强度和位置，将图像或文字信息逐点地投射到介质上。
激光打印机包含一个激光器、反射镜、调制器、感光滚筒等部件，通过这些部件协同工作，实现打印的过程。
激光打印的优势与传统喷墨打印技术相比，激光打印具有许多优势。
首先，激光打印的速度通常更快，特别是在大批量文件打印时，激光打印通常更高效。
其次，激光打印的打印质量更好，边缘更加清晰，色彩更加准确。
另外，激光打印的耗材成本通常更低，更加节省成本。
激光打印的应用领域激光打印广泛应用于各种领域，包括办公、教育、媒体、广告等。
在办公环境中，激光打印机是常见的办公设备，用于打印各种文件和文档。
在教育领域，激光打印被用于打印课件、考试卷等教学资料。
在媒体和广告领域，激光打印被用于打印海报、宣传单等宣传材料。
激光打印的未来发展随着科技的不断进步，激光打印技术也在不断发展。
未来，随着3D打印技术的逐渐普及，激光打印可能会更多地应用于制造业和个性化定制领域。
同时，随着人工智能和物联网技术的发展，激光打印机可能会更加智能化，实现更加智能、高效的打印服务。
综上所述，激光打印是一种重要的数字化打印技术，具有诸多优势和广泛的应用领域。
随着科技的不断发展，激光打印技术也将不断进步，为各行各业提供更加高效、便捷的打印服务。

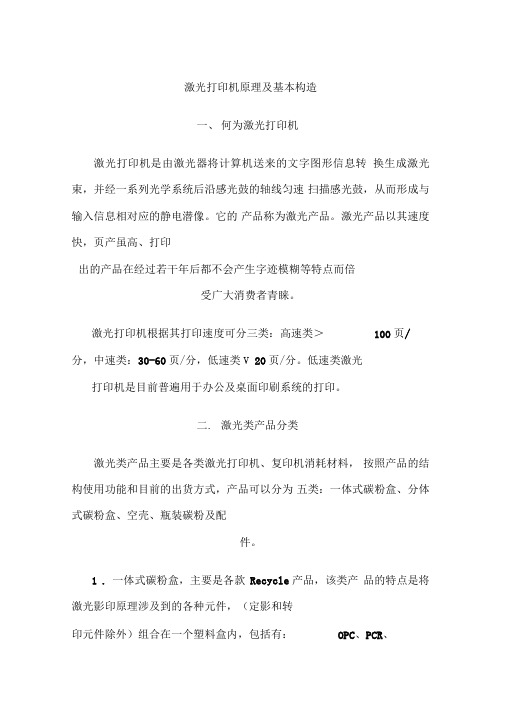

激光打印机原理及基本构造一、何为激光打印机激光打印机是由激光器将计算机送来的文字图形信息转换生成激光束，并经一系列光学系统后沿感光鼓的轴线匀速扫描感光鼓，从而形成与输入信息相对应的静电潜像。
它的产品称为激光产品。
激光产品以其速度快，页产虽高、打印出的产品在经过若干年后都不会产生字迹模糊等特点而倍受广大消费者青睐。
激光打印机根据其打印速度可分三类：高速类＞100页/分，中速类：30-60页/分，低速类V 20页/分。
低速类激光打印机是目前普遍用于办公及桌面印刷系统的打印。
二.激光类产品分类激光类产品主要是各类激光打印机、复印机消耗材料，按照产品的结构使用功能和目前的出货方式，产品可以分为五类：一体式碳粉盒、分体式碳粉盒、空壳、瓶装碳粉及配件。
1 . 一体式碳粉盒，主要是各款Recycle产品，该类产品的特点是将激光影印原理涉及到的各种元件，（定影和转印元件除外）组合在一个塑料盒内，包括有：OPC、PCR、MR、清洁刮刀、出粉刀、密封片、碳粉、粉仓、废粉仓等。
使粉盒的使用和更换非常方便，同时也便于维修和回收利用。
2.分体式碳粉盒，该产品涉及激光影印原理中显影过程的一部分，其余各元件均安装在打印机内。
该产品主要由塑料件、碳粉盒、碳粉和一些附件组成。
工厂生产过程中，按输送碳粉的方式，粉盒的材质以及附件的不同乂细分为以下四种：①普通碳粉盒，是指塑料外壳内盛装碳粉的产品，它包括相关的激光打印机碳粉盒几乎所有的复印机用碳粉盒。
使用过程中只需将封膜拉开，碳粉灌入显影装置中即可。
②带搅拌的碳粉盒，是指普通碳粉盒中增加有搅拌装置的碳粉盒。
这类碳粉：装入打印机，在打印过程中机器带动粉盒中的搅拌装置将粉盒中的碳粉均匀地加入到显影装置内。
③带附件的碳粉盒，是指产品除盛装碳粉的盒外，还有其它附件，如废粉瓶、粉扫、清洁布等，随碳粉盒一起销售。
该类产品，在使用更换碳粉盒时，往往需要同时更换废粉瓶、碳粉扫或清洁打印机发光二极管（LED ）④纸筒类碳粉盒，该类产品与上述三类产品不同之处仅在于盛装碳粉的盒不用塑料制作，而是用纸质材料制成。
一、激光打印机工作原理激光打印机工作的整个过程可以说是充电、曝光、显像、转像、定影、清除及除像等七大步骤的循环。
整个激光打印流程由“充电”动作展开，先在感光鼓上充满负电荷或正电荷，打印控制器中光栅位图图像数据转换为激光扫描器的激光束信息，通过反射棱镜对感光鼓“曝光”，感光鼓表面就形成了以正电荷表示的与打印图像完全相同的图像信息，然后吸附碳粉盒中的碳粉颗粒，形成了感光鼓表面的碳粉图像。
而打印纸在与感光鼓接触前被一充电单元充满负电荷，当打印纸走过感光鼓时，由于正负电荷相互吸引，感光鼓的碳粉图像就转印到打印纸上。
经过热转印单元加热使碳粉颗粒完全与纸张纤维吸附，形成了打印图像。
然后将感光鼓上残留的碳粉“清除”，最后的动作为“除像”，也就是除去静电，使感光鼓表面的电位回复到初始状态，以便展开下一个循环动作。
二、激光打印机的维护管理1、正确选择复印纸激光打印机是用来输出纸样的，因此首先要选择纸张。
最好选用静电复印纸，纸张的范围在60-105g／平方米为宜，一般常使用70g／平方米复印纸，太薄或太厚的纸张都容易造成卡纸，使用太厚的纸张还可能会造成机械磨损。
最好不要自己裁纸，这样裁的纸往往有毛边，纸毛在机器内聚积，会对机件造成损害，同时也可能会划伤感光鼓。
纸张在使用前，不要直接放人纸盒，应将纸张打散，仔细检查纸上是否有纸屑。
灰尘或其它硬物，以免带入机内，刮伤感光鼓等机件2、正确使用碳粉盒激光打印机中最常用的耗材为碳粉盒，不同型号的激光打印机所使用的碳粉盒是不同的。
因此正确地使用碳粉盒，可以保障打印机能长时间地进行正常工作，减少机器停机维修时间，同时也可以大大降低碳粉盒的消耗量，降低生产成本，增加经济效益。
首先要选对同打印机相匹配的碳粉盒，不要选用其它型号打印机的耗材，以免损坏机器。
其次碳粉盒的感光鼓十分敏感，绝对禁止暴露在阳光下强光照射，也禁止在室内高亮度下暴露达5 分钟以上，否则会损伤感光鼓。
第三，如果需要用打印机出成品如硫酸纸、涤沦薄膜等，最好选用原装碳粉盒，灌过粉的碳粉盒最好用来出大样，长期重复灌粉或是将感光鼓更换成长寿命感光鼓重复使用的碳粉盒容易出现漏粉等故障，还会对机器零件造成损害，输出质量也不如以前的质量好。
激光打印机脱胎于八十年代末的激光照排技术，兴起于九十年代中期，凭借打印质量高、速度快、噪音小、使用成本低，打印负荷量大等优势占据着办公室中打印设备的主流地位。
激光打印机的分类方法很多，可以从打印速度、打印幅面、色彩等方面来划分。
从色彩上可以分为黑白、彩色2类从激光器件上可以分为激光器型、LED(发光二极管)型2大类，目前市场上大部分都是激光器型的。
从打印幅面上可以分为A4、A3、A1、A0等，一般将A3以上幅面的称为工程机。
从打印速度上可以划分为低速、中速、高速3大类。
低速激光打印机：打印速度在30ppm以下，主要用于个人桌面办公和中低端网络打印。
中速激光打印机：打印速度在40-120ppm，主要用于部门办公和商务速印系统。
高速激光打印机：打印速度在130-300ppm，主要用于小批量印刷、银行、保险公司帐单打印等生产型领域激光打印机工作原理：激光打印机的核心技术就是所谓的电子成像技术，这种技术融合了影像学与电子学的原理和技术以生成图像，核心部件是一个可以感光的感光鼓。
打印机接收到计算机传来的打印内容后，将其转换为激光驱动信号，激光头发出的激光束通过一个转动的棱镜反射到充满电荷的感光鼓上，随着棱镜的转动，激光束从感光鼓的一端扫描到另一端，感光鼓被扫描到的部分电荷消失，形成静电潜像，将带电的墨粉颗粒吸附到感光区域（静电潜像区域），形成可见的墨粉图像，再将墨粉转印到打印介质上，最后通过加热装置将墨粉熔化固定到打印介质上。
激光打印机必须通过六个工作步骤才能完成打印。
这六个步骤是充电、感光、显影、转印、定影、消影。
为了便于大家理解，我们将通过和摄影过程做对比来解释这个六个步骤的作用。
鼓粉组件是激光打印机电子成像系统的核心部件，也是需要经常更换的耗材，它包括感光鼓、充电机构、显影机构、墨粉仓、墨粉、废粉回收机构。
鼓粉鼓组件俗称“硒鼓”，是因为早期的感光鼓材料多是采用硒碲（砷）合金作为感光材料，由于人们环保意识的强化及技术进步，现在硒碲（砷）合金已经被有机光导体（英文缩写为0PC）所取代。
激光打印机操作说明书一、激光打印机简介激光打印机是一种高效、精确的打印设备，它通过激光束在纸张上进行图案或文字的打印。
本操作说明书将为您提供详细的激光打印机使用方法和注意事项。
二、打印机设置1. 连接电源：将激光打印机的电源线连接至电源插座，并确保插头已牢固接触。
2. 连接电脑：通过USB或无线网络将激光打印机与电脑连接。
3. 驱动安装：根据激光打印机附带的驱动光盘或官方网站提供的驱动程序，安装打印机驱动并按照步骤完成设定。
三、纸张加载1. 打开纸盘：轻轻按下激光打印机顶部的纸盖，将其打开。
2. 调整纸张导向器：根据打印纸张的大小，调整纸盘内的纸张导向器，确保纸张能够平稳通过。
3. 放置纸张：将打印纸张放入纸盘中，并确保纸张平整、不皱折。
4. 关闭纸盖：将纸盖轻轻合上，确保其牢固闭合。
四、打印设置1. 打开打印界面：在电脑上选择需要打印的文档，点击“打印”或者按下Ctrl+P快捷键，打开打印设置界面。
2. 选择打印机：在打印设置界面中，选择已连接的激光打印机作为目标打印设备。
3. 设置打印参数：根据需要，调整打印参数，包括纸张类型、打印质量、页面范围等。
4. 预览打印效果：点击“打印预览”按钮，查看预览界面确认打印效果是否满意。
5. 确定打印：点击“打印”按钮，开始打印任务。
五、打印维护1. 清洁打印头：定期使用柔软的布料蘸取清洁液轻轻擦拭打印头表面，去除灰尘或污垢。
2. 更换墨盒：当打印效果出现模糊或颜色偏差时，将墨盒取出，安装新的墨盒。
3. 清理纸张堵塞：当纸张堵塞时，及时关闭打印机电源，按照说明书操作，将卡纸处的纸张取出。
4. 定期保养：遵循操作说明书，定期对激光打印机进行维护保养，延长其使用寿命。
六、安全注意事项1. 避免触及激光束：在打印过程中，切勿将手或其他物品靠近激光打印机的输出口，以免对眼睛和皮肤造成损伤。
2. 使用合适的电源：确保激光打印机连接至稳定可靠的电源插座，避免过电流或电压不稳定的损害。
激光打印机基本常识尽管喷墨打印机的技术已经发展到相当成熟，但其固有的一些特征使其仍然具有某些不足，特别是打印速度和打印质量还是比不上激光打印机。
这里我们有必要来谈谈激光打印机，激光打印机是一种高速度、高精度、低噪音的非击打式打印机，它是激光扫描技术与电子照相技术相结合的产物。
激光打印机具有最高的打印质量和最快的打印速度，可以输出漂亮的文稿，也可以输出直接用于印刷制版的透明胶片，尽管其购置费用和消耗品费用都比较高，但是由于其出色的打印效果，现在正在不断普及之中。
一、激光打印机的组成激光打印机由激光扫描系统，电子照相系统和控制系统三大部分组成，其中激光扫描系统包括激光器、偏转调制器、扫描器和光路系统。
它的作用是利用激光束的扫描形成静电潜像。
电子照相系统由光导鼓、高压发生器、显影定影装置和输纸机构组成。
其作用是将静电潜像变成可见的输出。
激光打印机的印刷原理类似于静电复印，所不同的是静电复印是采用对原稿进行可见光扫描形成潜像，而激光打印机是用计算机输出的信息经过调制后的激光束扫描形成潜像。
二、激光打印机的工作原理1、基本原理激光打印机脱胎于八十年代末的激光照排技术，流行于九十年代中期。
它是将激光扫描技术和电子照相技术相结合的打印输出设备。
其基本工作原理是由计算机传来的二进制数据信息，通过视频控制器转换成视频信号，再由视频接口/控制系统把视频信号转换为激光驱动信号，然后由激光扫描系统产生载有字符信息的激光束，最后由电子照相系统使激光束成像并转印到纸上。
激光打印机内部有一个叫光敏旋转的硒鼓的关键部件，当激光照到光敏旋转硒鼓上时，被照到的感光区域可产生静电，能吸起碳粉等细小的物质。
激光打印机的工作步骤如下：1、打印机以一定的方式，驱动激光扫射光敏旋转硒鼓，硒鼓旋转一周，对应打印机打印一行；2、硒鼓通过碳粉，将碳粉吸附到感区域上；3、硒鼓转到与打印纸接触，将碳粉附在纸上；4、利用加热部件使碳粉熔固在打印纸上面。
激光打印机介绍1．激光打印机的发展激光打印机是60年代末Xerox公司发明的，采用的是电子照相(Electro-photo-graphy)技术。
该技术利用激光束扫描光鼓，通过控制激光束的开与关使传感光鼓吸与不吸墨粉，光鼓再把吸附的墨粉转印到纸上而形成打印结果。
激光打印机的整个打印过程可以分为控制器处理阶段、墨影及转印阶段。
与针式打印机和喷墨打印机相比，激光打印机有非常明显的优点：（1）高密度。
激光打印机的打印分辨率最低为300dpi，还有400dpi、600dpi、800dpi,甚至是1200dpi,达到了照相机的水平。
（2）高速度。
激光打印机的打印速度最低为4ppm,一般为12ppm、16ppm有些工作组用激光打印机的打印速度可以达到24pp。
（3）噪音低。
一般在53dB以下，非常适合在安静的办公场所使用。
（4）处理能力强。
激光打印机的控制器中有CPU,有内存，控制器相当于计算机的主板，所以它可以进行复杂的文字处理、图像处理、图形处理，这是针式打印机与喷墨打印机所不能完成的，也是页式打印机与行式打印机的区别。
激光打印机然发明很早，但真正普及和推广是80年代初开始的，近两年呈加速发展的趋势。
激光打印机的发展包括以下几方面。
（1）价格大幅度下降。
（2）机芯性能大幅度提高。
（3）控制技术日益完善。
2 .激光打印机的技术指标激光打印机种类繁多，性能也各有不同，因此需要对它们一一做出客观的评价。
评价一种激光打印机，应当从速度、分辨率、打印机语言三个方面入手，其次还应该考虑激光打印机的兼容性能以及寿命等。
当然，除了这些之外，激光打印机还有其他一些性能上的差异，如有些先进的激光打印机(如惠普LaserJet 5si系列)能自动进行双面打印；有的彩色激光打印机能一次成像等等。
不过，传统上认为激光打印机最重要的特点还是以下几个因素。
(1)速度不同种类的激光打印机其速度也有较大差别。
激光打印机的速度是以ppm或ipm为计量单位的。
激光打印机原理1．激光打印机概述无论是黑白激光打印机还是彩色激光打印机，其基本工作原理是相同的，它们都采用了类似复印机的静电照相技术，将打印内容转变为感光鼓上的以像素点为单位的点阵位图图像，再转印到打印纸上形成打印内容。
与复印机惟一不同的是光源，复印机采用的是普通白色光源，而激光打印机则采用的是激光束。
在激光打印机中，打印控制器的作用是与计算机通过接口或网络进行通讯，接收计算机发送的控制和打印信息，同时向计算机传送打印机的状态。
打印引擎在打印控制器的控制下将接收到的打印内容转印到打印纸上。
因此打印控制器和打印引擎的性能和质量影响了整个打印机的性能和质量，这也是目前市场上采用相同引擎的激光打印机产品出现性能差异的重要原因。
所有的打印控制器都是一台功能完整的计算机，它基本都包括了通讯接口、处理器、内存和控制接口4大基本功能模块，一些高端机型还配置了硬盘等大容量存储器。
通讯接口负责与计算机进行数据通讯；内存用以存储接收到的打印信息和解释生成的位图图像信息；控制接口负责引擎中的激光扫描器、电机等部件的控制和打印机面板的输入输出信息控制; 而处理器是控制器的核心，所有的数据通讯、图像解释和引擎控制工作都由处理器完成。
由于各打印机采用的控制方式和控制语言不同，对打印控制器的配置和性能要求也不同，如采用PCL 和PostScript 语言的打印机，由于计算机和打印机之间采用了标准的页面描述语言进行打印信息的传送，在打印机中要将接收到的来自计算机的使用标准语言描述的打印信息解释成打印引擎可以接收的光栅位图图像信息，打印控制器的性能和内存大小直接会对整个打印机的性能产生影响，因此这样的打印机对打印控制器中的处理器的速度和内存大小要求非常高。
而GDI 打印机与采用页面描述语言的打印机有所不同，其在打印过程中，在计算机中完成打印内容到光栅位图图像信息的解释并直接传送到打印机中，因此打印机中的打印控制器主要是存储接收到的光栅位图图像，并控制打印引擎完成打印。
激光打印机的工作原理激光打印机是一种使用激光技术进行打印的设备。
它的工作原理是通过激光束逐点扫描打印介质，将信息转化为图像或文字。
激光打印机的工作原理主要包括以下几个环节：1. 激光发生器：激光打印机的核心部件之一，用于产生激光束。
激光发生器一般采用半导体激光器或气体激光器。
激光器产生的激光束具有单色、高亮度、高直线度等特点。
2. 扫描系统：激光打印机将激光束通过扫描系统进行逐点扫描。
扫描系统由扫描镜、扫描马达和相关的电子控制器组成。
扫描镜负责控制激光束的方向和位置，扫描马达则用来驱动扫描镜进行扫描。
3. 感光鼓：感光鼓是激光打印机中一种重要的部件。
感光鼓通常由静电板、感光层和真空腔组成。
当激光束扫描到感光鼓上时，感光鼓会在被照射的地方带上静电荷。
4. 显影装置：显影装置用来将激光打印机传递的信息转化为实际的图像。
它由磁性轮、开关板、墨粉盒等部件组成。
当感光鼓上的静电荷被打印介质上的磁性轮吸附时，墨粉就会附着在打印介质上，形成图像或文字。
5. 热压装置：热压装置是将墨粉固定在打印介质上的关键设备。
当墨粉盒通过热压装置时，墨粉会被加热，同时与打印介质发生反应，使墨粉与打印介质牢固结合。
6. 控制系统：激光打印机的控制系统负责控制整个打印过程。
它接收计算机发送的指令，通过传感器获取打印状态，并向各个部件发送控制信号。
控制系统能够实现打印速度、打印质量和打印内容的调整。
激光打印机的工作原理使其具有以下优点：1. 高速打印：激光打印机能够以较高的速度进行打印，适用于大批量印刷和快速打印需求。
2. 高质量：激光打印机的分辨率较高，能够打印出清晰的图像和文字，满足专业印刷的要求。
3. 静音工作：激光打印机工作时几乎没有噪音，适用于需要安静环境的场所使用。
4. 节约耗材：激光打印机采用墨粉进行打印，相比传统喷墨打印机可节约更多耗材成本。
5. 宽兼容性：激光打印机能够兼容多种打印介质，如普通纸张、照片纸、卡片等。
激光打印机概述1、激光打印机分类激光打印机脱胎于上世纪80年代末的激光照排技术，流行于90年代中期。
它是将激光扫描技术和电子照相技术相结合的打印输出设备。
其基本工作原理是由计算机传来的二进制数据信息，通过视频控制器转换成视频信号，再由视频接口/控制系统把视频信号转换为激光驱动信号，然后由激光扫描系统产生载有字符信息的激光束，最后由电子照相系统使激光束成像并转印到纸上。
较其他打印设备，激光打印机有打印速度快、成像质量高等优点；但使用成本相对比较高。
按照激光打印机的打印速度，可以把激光打印机分为低速（每分钟输出10～30页）、中速（每分钟输出30-50页）、高速（每分钟输出50页以上）三种；按照打印功能，可分为单色、彩色和多功能激光打印机等。
激光打印机以其功能多（目前多功能打印机多数集打印、复印、扫描传真、网络打印等功能为一体）、打印速度快、品质高的优点，是目前占大多数的办公用打印机。
2、激光打印机简介激光打印机是由激光器、声光调制器、高频驱动、扫描器、同步器及光偏转器等组成，其作用是把接口电路送来的二进制点阵信息调制在激光束上，之后扫描到感光体上。
感光体与照相机构组成电子照相转印系统，把射到感光鼓上的图文映像转印到打印纸上，其原理与复印机相同。
激光打印机是将激光扫描技术和电子显像技术相结合的非击打输出设备。
它的机型不同，打印功能也有区别，但工作原理基本相同，都要经过：充电、曝光、显影、转印、消电、清洁、定影七道工序，其中有五道工序是围绕感光鼓进行的。
当把要打印的文本或图像输入到计算机中，通过计算机软件对其进行预处理后由打印机驱动程序转换成打印机可以识别的打印命令（打印机语言）送到高频驱动电路，以控制激光发射器的开与关，形成点阵激光束，再经扫描转镜对电子显像系统中的感光鼓进行轴向扫描曝光，纵向扫描由感光鼓的自身旋转实现，然后在感光鼓上形成图像（潜像），随后的显影、转印、定影等过程则与普通的复印机相同。
下图是兄弟MFC-7360多功能黑白激光打印机的外形图，其集成了打印机、复印机、扫描仪、传真机等大多数打印机的功能，而且具有无纸接收多张传真等特殊功能。
图1 兄弟牌MFC7360多功能激光打印机3、激光打印机的构成与工作原理3.1激光打印机的系统构成激光打印机一般分成6大系统：1、电源系统(Power System)2、直流控制系统(DC controller System)3、接口系统(Formatter System)4、激光扫描系统(Laser/Scanner System)5、成像系统(Image Formation System)6、搓纸系统(Pick-up/Feed System)。
这些系统的主要作用是：1、电源系统电源系统作用于其它5个系统，根据需要，输入的交流电由开关电源转换为5V、12V、24V等不同数值的低压直流电，主要用来驱动DC板上的各种型号的传感器、控制芯片以及CPU等。
一般在激光打印机内还有一个高压电路，为成像系统提供必需的高压电源，许多型号的打印机都单独的高压板，但随着电子技术和集成电路技术的发展，很多打印机的高压板、电源板以及DC控制板被集成在一起。
2、控制系统控制系统主要用来协调和控制打印机的各系统之间的工作：从接口系统接收数据，驱动、控制打印机的整机工作和保护、节能模式等。
其电路构成比其它五个系统都复杂。
3、接口系统接口系统是打印机和计算机连接的桥梁，它负责把计算机传递过来的一定格式的数据翻译成DC板能处理的格式，并传递给DC板。
接口系统的构成一般有三个部分：接口电路、CPU 、BIOS电路。
在接口电路里主要有一些负责产生稳压电流的芯片（为保护和驱动其它芯片）。
CPU主要任务是翻译接口电路传递过来的数据，控制信号灯以及传递给DC板翻译过的数据。
BIOS电路这部分主要有打印机自身的一些配置，以及生产厂家的一些相关信息。
4、激光扫描系统激光扫描系统的主要作用是产生激光束，在感光鼓（OPC）表面曝光，形成电子图像（潜像）。
激光扫描系统主要有三个部分：多边形旋转镜、电动机、发光控制电路、透镜组。
电动机带动多棱角镜面高速旋转，把激光束通过透镜折射到感光鼓表面。
发光控制电路主要是产生调控过的激光束，主要有激光控制电路和发光二极管组成。
透镜组主要通过发散、聚合功能把光线折射在感光鼓表面。
5、成像系统成像系统的工作过程大至上分为两个过程：前期的准备工作，后期的定影成形工作。
其整个工作过程可分为7个步骤：1）充电通过充电辊给感光鼓表面充上高压电2）曝光利用感光鼓表面的光导特性，使感光鼓表面曝光，形成一定形状不等电位的电荷区3）显影碳粉颗粒在电场作用下吸附在感光鼓表面被曝光的区域4）转印当打印纸通过转印辊时，被带上与碳粉相反的电荷，使碳粉颗粒按一定的形状转印到纸上5）分离纸张从感光鼓和转印辊上分离出来6）定影已经印上字的打印纸上的碳粉颗粒，需要熔化才能渗透到纸里7）清洁感光鼓表面的碳粉并未完全被转印纸上，通过清洁装置清理后，感光鼓即准备下一轮转印过程。
在其后的定影成形过程中，加热组件是个很重要的部件，它通过一定范围的高温，将碳粉熔化。
目前加热部件主要有两种形式：陶瓷加热，灯管加热。
陶瓷加热的特点是加热速度快，预热时间短，缺点是易爆、易折，而灯管加热则相对稳定些，缺点是预热时间较长。
现在有很多打印机都采用双灯管加热，但不论哪种形式的加热，其温控都是通过热敏元件感应温度变化，实现温度控制的。
6、搓纸系统搓纸系统主要由进纸系统和出纸系统构成。
现有的大部分机型都可扩充多个进纸单元，而出纸系统也是应打印介质的需要，设置成两个出纸口。
打印纸在整个输纸路中的走动都是有严格的时间范围，超出了这个时间范围，打印机就会报卡纸。
而对具体位置的监控则是通过一系列的传感器监测完成的。
目前打印机中的传感器大部分是光敏元件构成的。
3.2激光打印机的工作原理激光打印机和静电复印机的工作原理基本相同，它们的成像都经过充电、曝光、显影、转印、定影、清洁这几个过程，主要的区别在静电复印机是用普通的光线完成原稿的光学成像，成像过程是原稿反射的光线经透镜成像，直接投射在感光鼓上或者在对原稿有放大、缩小的处理时经过透镜变焦后投射在感光鼓上而形成图像的。
整个成像过程简单来说就是曝光灯投射在原稿的光线反射在透镜上形成图像，期间不对图像作其他的处理或者仅仅进行变焦处理以改变图像的大小，再通过显影、转印、定影等过程完成整个复印过程。
激光打印机在打印时，是没有原稿的曝光过程的，其打印的文字、图像等直接由计算机发送的图文数字信号经激光调制器形成扫描光束对感光鼓进行曝光，进而在感光鼓表面形成图像（潜像）；在激光打印机作为复印机应用时，对原稿的曝光过程的前期与静电复印机相同，但是经过曝光后形成的图像不是直接成像，而是首先进行模数变换（A/D变换）形成数字信号，然后输送到数据处理中心进行相关的必要处理（如变焦、反转等），最后再将完成的数字信号输送到激光调制器，完成数模（D/A）变换并产生调制后的激光束，通过激光束对感光鼓进行扫描，在感光鼓上形成激光图像（潜像）。
此后的显影、定影等相关过程则与静电复印机完全相同。
因此，可以说激光打印机（复印机）是在模拟静电复印机的基础上增加了模数、数模转换电路，存储电路，激光成像电路等而构成的新型打印机（复印机），也就多了一些模拟静电复印机不可能完成的功能（如原稿中指定图像的任意移动、图像分离、原稿的内容、像质、颜色的变更、形成反转图像等）。
激光打印机使用的激光光源，和普通的光源明显不同。
如普通白炽灯光源是通过电流加热钨丝的原子到激发态，处于激发态的原子不断地自发辐射而发光。
这种普通的光源具有很大的散射性和漫射性，不能控制形成集中的光束，也就不能应用于打印机。
打印机所需要的激光光束必须具有以下特性：1、高方向性。
发出的光束在一定的距离内没有散射和漫射。
2、高单色性。
纯白光由七色光组成。
3、高亮度，有利于光束的集中并带有很高的物理能量。
4、高相干性，容易叠加和分离。
激光器是激光扫描系统的光源，具有方向性好、单色性强、相干性高及能量集中、便于调制和偏转的特点。
早期生产的打印机多采用氦-氖（He-Ne）气体激光器，其波长为632．8μm，其特点是输出功率较高、体积大、寿命长（一般大于1万小时）性能可靠，噪音低等。
但是因为体积太大，现在已基本淘汰。
现代打印机都采用半导体激光器，常见的是镓砷-镓铝砷（CaAs-CaAlAs）系列，所发射出的激光束波长一般为近红外光（λ＝780μm），可与感光鼓的波长灵敏度特性相匹配。
半导体激光器体积小、成本低，可直接进行内部调制，是轻便型台式打印机的光源。
激光扫描即是用激光产生的非常小的高精度光点进行扫描，用于高质量的文字及图像的印刷。
常用的激光扫描系统工作原理是：在工作物质两端设置两块相互平行的反射镜（栅极），这两块反射镜之间构成了一个谐振腔。
谐振腔的一块反射镜为全反射镜，另一块为半反射镜，当工作物质受激，原子自发辐射的光子在谐振腔内不断地来回反射，辐射出的光子不断增加。
当谐振腔内叠加的光子增加到一定量时，就会穿透半反射的反射镜面发出一束非常强的光，这就是激光。
这样发出的光束非常集中，几乎没有散射，只要我们利用控制技术将光波波长控制在700～900nm（纳米），这样所产生的激光就可以满足打印机感光鼓的曝光需要。
现代所用的半导体激光器，通常采用激光二极管，它的原理与普通的二极管极为相似，如都由PN结构成，当电压加在激光二极管上时，P型半导体材料中的空穴和N型材料中的自由电子产生相对运动，PN结处载流子的密度增加非常大，自由电子和空穴重新复合，因而产生受激辐射，释放出具有激光特性的光子，由激光器谐振腔内的反射镜反射，透过激光孔和孔内聚焦镜，射出激光束。
从激光的产生可以看出，一条激光束只包括一种主要波长的光线，它是单色的。
每一条光线都沿一个方向传播，以相互叠加的方式结合，我们称之为'相干性'。
这个特性使激光以一条极细的光束射到一个靶上，而几乎没有散射。
而每条激光束就像枪膛里射出的子弹，每颗子弹只能在靶上打一个孔。
如果要打出一个“一”字，就要射出很多的子弹，沿“一”字方向打出很多的孔，形成“一”字点的横向排列，这就是我们所说的“点阵排列”，即形成“点阵图像”的技术基础。
打印机的图文信息，也是由点阵组成，即“点阵图像”。
印刷质量要求越高，组成一个字符的点阵则越多。
激光扫描的点阵形成有四种方法。
单线扫描：将一行字符的每一行的点阵信息，送至扫描器中进行扫描，称为单线扫描。
多线顺序偏转扫描：高频信号发生器依次产生9个不同的频率，依据布雷格衍射原理，它们在偏转调制器中会产生9条偏转角不同的扫描线，接着转镜旋转一个微小角度，扫描出从左至右的点阵信息。
