给水系统中的管网布置与设计

水电技术ｌ　

ＣｏＮＳＴＲＵ　ＩｏＮｌ　

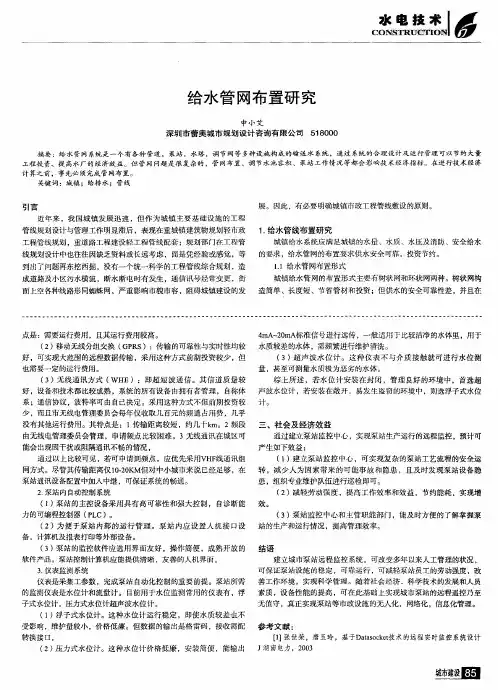

给水管网布置研究　

申小艾　深圳市蕾奥城市规划设计咨询有限公司５１　８０００　

摘要：给水管网系统是一个有各种管道，泵站，水塔，调节阀等多种设施构成的输送水系统，通过系统的合理设计及运行管理可以节约大量　工程投资、提高水厂的经济效益。但管网问题是很复杂的，管网布置、调节水池容积、泵站工作情况等都会影响技术经济指标。在进行技术经济　计算之前，事先必须完成管网布置。　关键词：城镇；给排水；管线　

引言　近年来，我国城镇发展迅速，但作为城镇主要基础设施的工程　管线规划设计与管理工作明显滞后，表现在重城镇建筑物规划轻市政　工程管线规划，重道路工程建设轻工程管线配套；规划部门在工程管　

线规划设计中也往往因缺乏资料或长远考虑，而是凭经验或感觉，等　到出了问题再东挖西掘，没有一个统一科学的工程管线综合规划，造　

成道路及小区污水横流，断水断电时有发生，通信讯号经常变更，街　面上空各种线路形同蜘蛛网，严重影响市貌市容，阻碍城镇建设的发　

点是：需要运行费用，且其运行费用较高。　（２）移动无线分组交换（ＧＰＲＳ）：传输的可靠性与实时性均较　好，可实现大范围的远程数据传输，采用这种方式前期投资较少，但　也需要一定的运行费用。　（３）无线通讯方式（ＷＨＥ）：即超短波通信。其信道质量较　好，设备和技术都比较成熟，系统的所有设备由拥有者管理，自称体　系；通信协议，波特率可由自己决定。采用这种方式不但前期投资较　少，而且市无线电管理委员会每年仅收取几百元的频道占用费，几乎　没有其他运行费用。其特点是：１传输距离较短，约几十ｋｍ。２频段　由无线电管理委员会管理，申请频点比较困难。３无线通讯在城区可　能会出现因干扰或阻隔通讯不畅的情况，　通过以上比较可见，若可申请到频点，应优先采用ＶＨＦ线通讯组　网方式。尽管其传输距离仅１０—２０ＫＭ但对中小城市来说已经足够，在　泵站通讯设备配置中加人中继，可保证系统的畅通。　２．泵站内自动控制系统　（１）泵站的主控设备采用具有高可靠性和强大控制，自诊断能　力的可编程控制器（ＰＬＣ）。　（２）为便于泵站内部的运行管理。泵站内应设置人机接口设　备，计算机及报表打印等外部设备。　（３）泵站的监控软件应选用界面友好。操作简便，成熟开放的　软件产品。泵站控制计算机应能提供清晰，友善的人机界面。　３．仪表监测系统　仪表是采集工参数，完成泵站自动化控制的重要前提。泵站所需　的监测仪表是水位计和流量计。目前用于水位监测常用的仪表有，浮　子式水位计，压力式水位计超声波水位计。　（１）浮子式水位计。这种水位计运行稳定，即使水质较差也不　受影响，维护量较小．价格低廉。但数据的输出是格雷码，接收需配　转换接口，　（２）压力式水位计。这种水位计价格低廉，安装简便，能输出　展。因此，有必要明确城镇市政工程管线敷设的原则。　

给水排水管道布置设计规范

建筑给排水管道布局设计标准

一、建筑给排水管道的平面图及竖向布局应依据工厂地貌、厂区建筑平面图、设备(单元)的需水量和排放量、冻土层深层、水文地质状况和管道材质明确。

二、生产制造与生活给水管网布局应考虑供水安全、经济发展有效等要求，可选用枝状给水管网、环状给水管网或两者相结合的方式;消防给水管网布局应合乎现行标准国家行业标准《石油化工企业设计防火规范》GB50160和《建筑设计防火规范》GB50016的相关要求。

三、厂区内生产制造、日常生活建筑给排水主干管，宜挨近需水量及排放量很大的设备(单元)布局。

四、户外建筑给排水管道宜埋地敷设;运输易堆积物质、有危害物质及其腐蚀物质的管道不适合埋地敷设，当不可以防止埋地时，应采用防腐蚀、防渗对策。建筑给排水管道不可与运输易燃性、易燃或有危害的液体或气体的管道同管沟敷设。

五、建筑给排水管道不适合在车行道下纵向敷设，宜各自相对性集中化布局在道路一边或两边人行横道下和绿化带下;带有易燃液体的生产制造污水干管不可纵向敷设于车行道下和加工工艺管廊下。

六、消防给水管道及雨水管道宜挨近道路布局。

七、户外埋地建筑给排水管道与别的管道、管线、建(构)筑物的最少净距应考虑管道工程施工、安装、维修的要求，并宜合乎表1和表2的要求。

表1给水管道与别的管道、管线、建(构)物的最少净距(m)

八、埋地管道接口法兰、卡箍及紧固件应安装在检查井或管沟内，当直埋在土壤层中时应做防腐蚀解决。

九、日常生活给水管道与污水管道或运输有危害液体管道交叉敷设时，日常生活给水管道应敷设在上面，且在交接处3m范畴内不可有管道接头。当日常生活给水管道布局在下面时，应采用防污染对策。

十、重力流管道由缓坡变成陡坡处，其管径可依据水力计算减少，但不可超出2级，并不可低于相对物质的最少管径。

十一、管道的埋设深层，应依据管材特性、外界载荷、冰冻状况和土壤层特性、抗浮要求明确。给水管道应埋设在冰冻线以内，排水管道宜埋设在冰冻线以内，并应合乎下述要求:

****学院《给水排水管网系统》课程设计

课程设计题目

学生姓名：

学 院： 资源与环境学院

专业班级：

专业课程： 给水排水管网系统

指导教师：

201* 年 月 日

一 设计概要

（一）设计题目

某小区污水管网初步设计

（二）主要设计内容

本设计主要包括污水管网设计与计算，具体内容包括以下几个方面：

（1）工厂至污水厂干管设计；

（2）工厂至污水厂水力计算；

（3）绘制管道平面图；

（4）绘制干管纵断面图。

（三）设计原始资料

（1）人口密度为400cap/104m2；

（2）污水量标准为140L/（cap.d);

（3）工厂的生活污水和淋浴污水设计流量分别为8.24L/s和6.84L/s；

（4）生产污水设计流量为26.4L/s；

（5）工厂排出口地面标高为43.5m；

（6）管底埋深不小于2.0m；

（7）土壤冰冻深度为0.8m；

（8）沿河岸堤坝顶标高40.0m。

二 排水系统概论

（一） 街坊污水的分类

在人类的生活和生产中，使用着大量的水。水在使用过程中受到不同程度的污染，改变了原有的化学成分和物理性质，这些用过后的水称作污水或废水。而街坊污水主要由生活污水和工厂污水组成。

1.生活污水指人们日常生活中用过的水，主要包括从住宅、公共场所、机关、学校、医院、商店及其他公共建筑和工厂的生活间，如厕所、浴室、盟洗室、厨房、食堂和洗衣房等处排出的水。生活污水中含有较多有机物和病原微生物等污染物质，在收集后需

经过处理才能排入水体、灌溉农田或再利用。

2.工业废水

工业废水是指在工业生产过程中所产生的废水。工业废水水质随工厂生产类别、工艺过程、原材料、用水成分以及生产管理水平的不同而有较大差异。根据污染程度的不同，工业废水又分为生产废水和生产污水。生产废水是指在使用过程中受到轻度污染或仅水温增高的水，如冷却水，通常经简单处理后即可在生产中重复使用.或直接排放水体。生产污水是指在使用过程中受到较严重污染的水，具有危害性，需经处理后方可再利用或排放。不同的工业废水所含污染物质有所不同。如冶金、建材工业废水含有大量无机物，食品、炼油、石化工业废水所含有机物较多。另外，不少工业废水含有的物质是工业原料，具有回收利用价值。

给水排水管网系统课程设计?任务书

一、任务：根据所给原始资料，完成以下设计成果

1、给水管网规划设计图及设计计算说明书；

2、排水管网规划设计图及设计计算说明书。

二、给水管网规划设计要求

1、设计计算说明书：包括以下内容

〔1〕概况：说明该地区的地理位置，气象条件，地形，供水现状等等。

〔2〕用水量计算：确定用水量定额和最高日用水量，以及管网的设计流量。

〔3〕管网布置及水力计算：根据用户分布，合理布置管网形状，确定集中流量，计算比流量(按效劳面积计)、沿线流量和节点流量；画出计算草图；再初步分配流量和按经济流速确定各管段的管径；进展平差计算，确定控制点,并把计算结果标示在计算草图上。求出泵站扬程，并选择水泵型号。

〔4〕按消防时的流量和压力要求，进展管网校核计算，要求画出消防时计算草图。

2、给水管网平面布置图：包括以下六项内容

〔1〕在各管段上注明计算结果；

〔2〕布置消火栓和检修阀门：在各路口和重要建筑物附近必设消火栓，另在“说明〞中写明：每120m间隔 设置消火栓一个；设置检修阀门的数量和位置，应能保证在管网任一处发惹事故时能使该处停水检修，并使停水影响范围控制在500m管长以内。

〔3〕各节点大样图；

〔4〕管件材料一览表〔含编号、名称、规格、单位、数量、备注等栏目〕；

〔5〕说明：尺寸单位，高程单位；管道埋深；防腐做法；管道施工本卷须知等等；

〔6〕图例：符合?给水排水制图标准?。

三、排水管网规划设计要求

设计计算说明书包括以下内容

1、概况：说明该地区的地理位置，气象条件，地形，排水现状等等。

2、污水管道系统的设计

(1)管道定线：根据设计原那么和污水厂位置，依次确定主干管、干管和支管的走向和位置。

(2)划分干管和支管的效劳面积，进展编号并计算出面积的大小。

(3)确定干管和支管的检查井位置和编号，并计算设计管段长度和管渠总长度。

(4)列表计算各设计管段的设计流量：每一个设计管段的污水设计流量由三部分组成，即本段流量q1、转输流量q2和集中流量q3。其中本段流量q1可通过比流量q0计算，而比流量q0可由污水量标准和人口密度求得；转输流量q2是从上游管段和旁侧管段流来的污水量；集中流量q3那么是指工业企业或大污水量的公共建筑流入管网的污水量。要注意的是，每一个设计管段的总变化系数KZ应根据该管段的本段流量q1和转输流量q2的合计平均值确定，计算出该设计管段的生活污水设计流量后再加上集中流量，即为该设计管段的设计流量。
