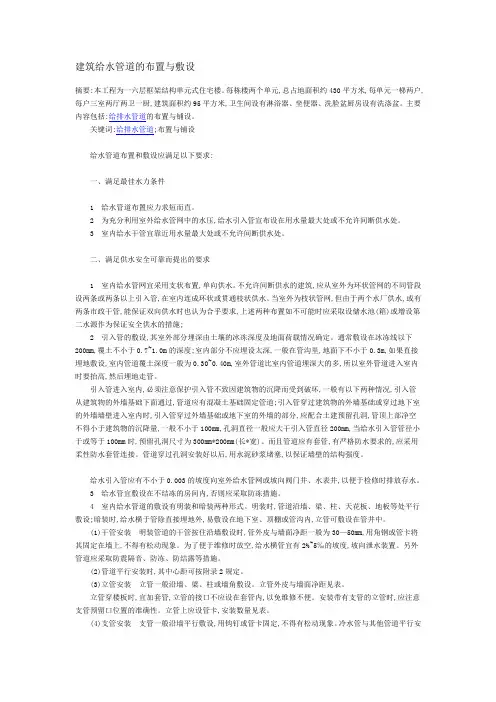

建筑给水管道的布置与敷设
摘要:本工程为一六层框架结构单元式住宅楼。每栋楼两个单元,总占地面积约430平方米,每单元一梯两户,每户三室两厅两卫一厨,建筑面积约95平方米,卫生间设有淋浴器、坐便器、洗脸盆厨房设有洗涤盆。主要内容包括:给排水管道的布置与铺设。
关键词:给排水管道;布置与铺设
给水管道布置和敷设应满足以下要求:
一、满足最佳水力条件
1 给水管道布置应力求短而直。
2 为充分利用室外给水管网中的水压,给水引入管宣布设在用水量最大处或不允许间断供水处。
3 室内给水干管宜靠近用水量最大处或不允许间断供水处。
二、满足供水安全可靠而提出的要求
1 室内给水管网宜采用支状布置,单向供水。不允许间断供水的建筑,应从室外为环状管网的不同管段设两条或两条以上引入管,在室内连成环状或贯通枝状供水。当室外为枝状管网,但由于两个水厂供水,或有两条市政干管,能保证双向供水时也认为合乎要求,上述两种布置如不可能时应采取设储水池(箱)或增设第二水源作为保证安全供水的措施;
2 引入管的敷设,其室外部分埋深由土壤的冰冻深度及地面荷载情况确定。通常敷设在冰冻线以下200mm,覆土不小于0.7~1.0m的深度;室内部分不应埋设太深,一般在管沟里,地面下不小于0.3m,如果直接埋地敷设,室内管道覆土深度一般为0.30~0.40m,室外管道比室内管道埋深大的多,所以室外管道进入室内时要抬高,然后埋地走管。
引入管进入室内,必须注意保护引入管不致因建筑物的沉降而受到破坏,一般有以下两种情况,引入管从建筑物的外墙基础下面通过,管道应有混凝土基础固定管道;引入管穿过建筑物的外墙基础或穿过地下室的外墙墙壁进入室内时,引入管穿过外墙基础或地下室的外墙的部分,应配合土建预留孔洞,管顶上部净空不得小于建筑物的沉降量,一般不小于100mm,孔洞直径一般应大干引入管直径200mm,当给水引入管管径小于或等于100mm时,预留孔洞尺寸为300mm*200mm(长*宽)。而且管道应有套管,有严格防水要求的,应采用柔性防水套管连接。管道穿过孔洞安装好以后,用水泥砂浆堵塞,以保证墙壁的结构强度。
中国水电安装网

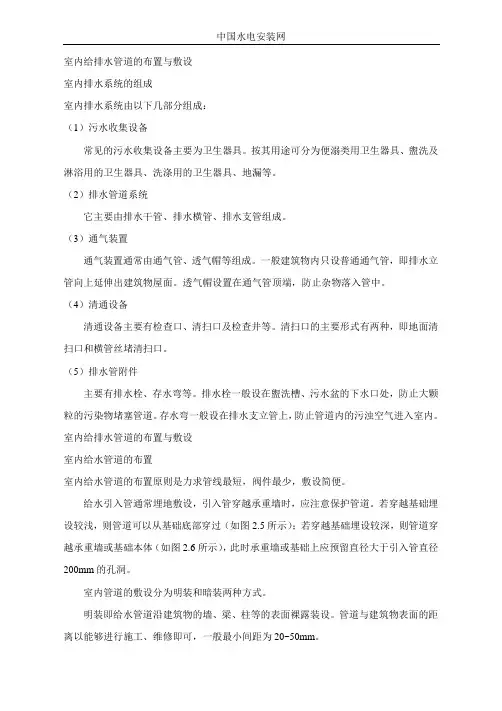

室内给排水管道的布置与敷设
室内排水系统的组成
室内排水系统由以下几部分组成：
（1）污水收集设备
常见的污水收集设备主要为卫生器具。按其用途可分为便溺类用卫生器具、盥洗及淋浴用的卫生器具、洗涤用的卫生器具、地漏等。
（2）排水管道系统
它主要由排水干管、排水横管、排水支管组成。
（3）通气装置
通气装置通常由通气管、透气帽等组成。一般建筑物内只设普通通气管，即排水立管向上延伸出建筑物屋面。透气帽设置在通气管顶端，防止杂物落入管中。
（4）清通设备
清通设备主要有检查口、清扫口及检查井等。清扫口的主要形式有两种，即地面清扫口和横管丝堵清扫口。
（5）排水管附件
主要有排水栓、存水弯等。排水栓一般设在盥洗槽、污水盆的下水口处，防止大颗粒的污染物堵塞管道。存水弯一般设在排水支立管上，防止管道内的污浊空气进入室内。
室内给排水管道的布置与敷设
室内给水管道的布置
室内给水管道的布置原则是力求管线最短，阀件最少，敷设简便。
给水引入管通常埋地敷设，引入管穿越承重墙时，应注意保护管道。若穿越基础埋设较浅，则管道可以从基础底部穿过（如图2.5所示）；若穿越基础埋设较深，则管道穿越承重墙或基础本体（如图2.6所示），此时承重墙或基础上应预留直径大于引入管直径200mm的孔洞。
室内管道的敷设分为明装和暗装两种方式。
明装即给水管道沿建筑物的墙、梁、柱等的表面裸露装设。管道与建筑物表面的距离以能够进行施工、维修即可，一般最小间距为20~50mm。 中国水电安装网
暗装即将给水管道敷设在室内的天花板下或吊顶内，或是在管道井、管槽、管沟内隐蔽敷设。
室内排水管道的布置
排水横支管的布置，是根据卫生器具的布置和排水管道布置的要求而定，底层直接埋设于地下，深度不小于0.50m，楼层一般悬吊在楼板下0.35~0.50 m或吊顶内。
【Word版本下载可任意编辑】
1 / 2 给水管道的敷设的方式和要求
给水管道的敷设的方式和要求？
1.敷设方式
高层建筑给水管道的敷设，根据建筑对卫生、美观方面的要求不同，分为明装和暗装两类。
（1）明装，即管道暴露敷设，其优点是安装、维修方便，造价低。缺点是外露的管道影响美观，管道表面易于结露、积灰。对卫生、美观没有特殊要求的民用及工业建筑，管道一般采用明装方式。
（2）暗装，即管道隐蔽敷设，如将管道数设在管井、管槽、管沟、技术层及吊顶内。高楼供水设备的管道暗装时，建筑内整洁美观、卫生条件好，缺点是施工复杂、维修困难，造价高。暗装适用于对美观、卫生要求较高的建筑如宾馆、高级公寓和要求无尘、洁净的车间、实验室等。
2.敷设要求
（1）供水设备的引入管在室外部分的埋深由土壤的冰冻深度及地面荷载情况决定，通常其管顶应敷设在冰冻线以下0.2 m，且覆土厚度不宜小于0.7 m.
（2）水表节点可装设在建筑的外墙内或室外专门的水表井中。装置水表的场所气温应在2℃以上，且应便于查表、检修及保证水表不受损坏、不受污染。为了保证水表计量准确，水表前后应有符合产品标准规定的直线管段。
（3）给水管道在穿过建筑承重墙或根底、立管穿楼板【Word版本下载可任意编辑】
2 / 2 时均应预留洞。横管穿过预留洞时，其管顶上部净空不得小于建筑物的沉降量一般不小于0.1 m.地下水位高的地区，管道穿过地下室外墙或地下构筑物的墙壁处，应采取防水措施，如设防水套管。
（4）给水管道暗设时不得直接敷设在建筑物构造层内，干管和立管应敷设在吊顶、管井、管窿内，支管宜敷设在楼（地）面的找平层内或沿墙敷设在管槽内。敷设在找平层或管槽内的给水管材宜采用塑料管材或耐腐蚀的金属管，管径不应大于25 mm.
（5）管井的尺寸，应根据管道的数量、管经的大小、排列方式、维修条件，结合建筑平台和构造形式等合理确定。需要进人维修管道的管并。其维修人员的工作通道宽度不应小于600 mm.管道井应每层设外开检修门。
1

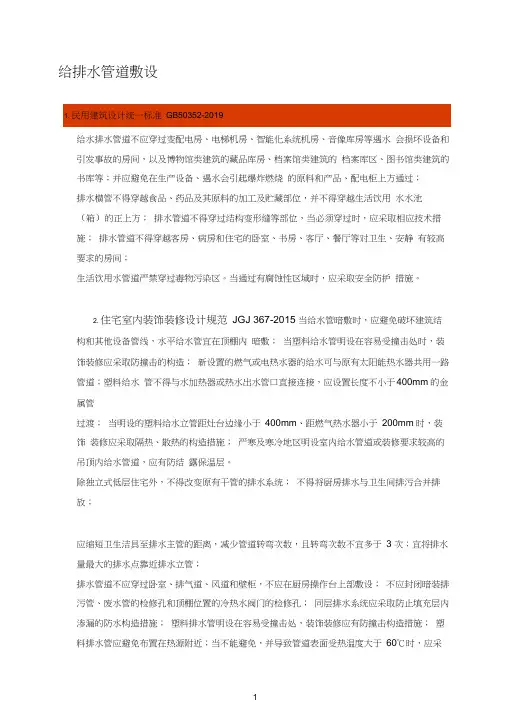

给排水管道敷设
1. 民用建筑设计统一标准 GB50352-2019
给水排水管道不应穿过变配电房、电梯机房、智能化系统机房、音像库房等遇水 会损坏设备和引发事故的房间，以及博物馆类建筑的藏品库房、档案馆类建筑的 档案库区、图书馆类建筑的书库等；并应避免在生产设备、遇水会引起爆炸燃烧 的原料和产品、配电柜上方通过；
排水横管不得穿越食品、药品及其原料的加工及贮藏部位，并不得穿越生活饮用 水水池
（箱）的正上方； 排水管道不得穿过结构变形缝等部位，当必须穿过时，应采取相应技术措施； 排水管道不得穿越客房、病房和住宅的卧室、书房、客厅、餐厅等对卫生、安静 有较高要求的房间；
生活饮用水管道严禁穿过毒物污染区。当通过有腐蚀性区域时，应采取安全防护 措施。
2. 住宅室内装饰装修设计规范 JGJ 367-2015 当给水管暗敷时，应避免破坏建筑结构和其他设备管线，水平给水管宜在顶棚内 暗敷； 当塑料给水管明设在容易受撞击处时，装饰装修应采取防撞击的构造； 新设置的燃气或电热水器的给水可与原有太阳能热水器共用一路管道；塑料给水 管不得与水加热器或热水出水管口直接连接，应设置长度不小于 400mm的金属管
过渡； 当明设的塑料给水立管距灶台边缘小于 400mm、距燃气热水器小于 200mm时，装饰 装修应采取隔热、散热的构造措施； 严寒及寒冷地区明设室内给水管道或装修要求较高的吊顶内给水管道，应有防结 露保温层。
除独立式低层住宅外，不得改变原有干管的排水系统； 不得将厨房排水与卫生间排污合并排放；
应缩短卫生洁具至排水主管的距离，减少管道转弯次数，且转弯次数不宜多于 3 次；宜将排水量最大的排水点靠近排水立管；
排水管道不应穿过卧室、排气道、风道和壁柜，不应在厨房操作台上部敷设； 不应封闭暗装排污管、废水管的检修孔和顶棚位置的冷热水阀门的检修孔； 同层排水系统应采取防止填充层内渗漏的防水构造措施； 塑料排水管明设在容易受撞击处，装饰装修应有防撞击构造措施； 塑料排水管应避免布置在热源附近；当不能避免，并导致管道表面受热温度大于 60℃时，应采2
