电气试验工专业理论试题库（含答案）一、单选题（共40题，每题1分，共40分）1、变电所电气装置保护接地的接地电阻宜符合下列要求( )：A、R ≤ 其中I：计算用的流经接地装置的入地短路电流B、0.5ΩC、10ΩD、30Ω正确答案：A2、交流电变化一周所需要的时间称为（）。
A、赫兹B、周期C、频率D、速度正确答案：B3、介质损耗随温度增加而（）。
A、增大B、减小C、不变D、下降正确答案：A4、""千瓦·小时"是（）的计量单位。
"A、有功功率B、电能C、视在功率D、无功功率正确答案：B5、两只阻值不等的电阻串联后接入电路，则阻值大的发热量（）。
A、与其阻值大小无关B、大C、小D、等于阻值小的发热量正确答案：B6、室内宜选用（）电抗器。
A、油浸B、空心C、半芯D、铁芯正确答案：D7、波在线路上传播，当末端短路时，以下关于反射描述正确的是（）。
A、电流为0，电压增大一倍B、电压不变，电流增大一倍C、电压为0，电流增大一倍D、电流不变，电压增大一倍正确答案：C8、能够维持稳定电晕放电的电场结构属于（）。
A、均匀电场B、稍不均匀电场C、极不均匀电场D、同轴圆筒正确答案：C9、GB50150规定,变压器中性点交流耐压试验时，绕组额定电压为（）。
A、110kV以下的变压器，中性点试验耐受电压标准为出厂试验电压值的80%B、110kV以下的变压器，中性点试验耐受电压标准为出厂试验电压值的85%C、110kV及以上的变压器，中性点试验耐受电压标准为出厂试验电压值的80%D、110kV及以上的变压器，中性点试验耐受电压标准为出厂试验电压值的85%正确答案：C10、距接地设备水平距离0.8m，与沿设备金属外壳（或构架）垂直于地面高度为（）m处的两点间的电压称为接触电压。
A、2.0B、1.8C、1.6D、1.2正确答案：B11、进行电磁式电压互感器空载电流测量时，应选择 ( )施加电压。

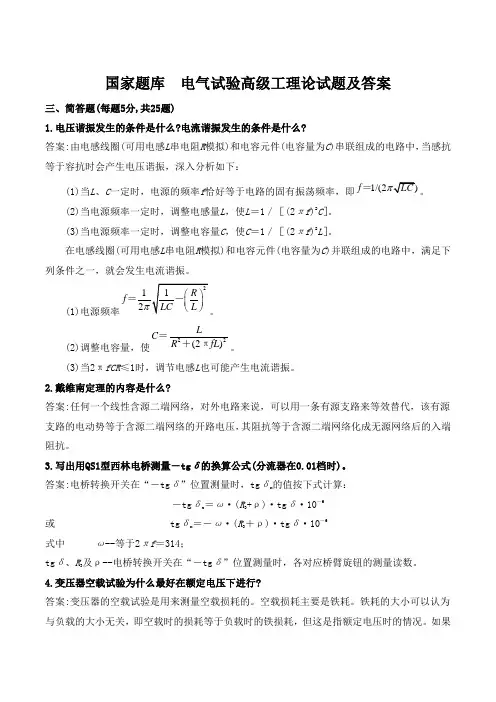

国家题库电气试验高级工理论试题及答案三、简答题(每题5分,共25题)1.电压谐振发生的条件是什么?电流谐振发生的条件是什么?答案:由电感线圈(可用电感L串电阻R模拟)和电容元件(电容量为C)串联组成的电路中，当感抗等于容抗时会产生电压谐振，深入分析如下：(1)当L、C一定时，电源的频率f恰好等于电路的固有振荡频率，即1/(2f＝。
(2)当电源频率一定时，调整电感量L，使L＝1／［(2πf)2C］。
(3)当电源频率一定时，调整电容量C，使C＝1／［(2πf)2L］。
在电感线圈(可用电感L串电阻R模拟)和电容元件(电容量为C)并联组成的电路中，满足下列条件之一，就会发生电流谐振。
(1)电源频率f(2)调整电容量，使CLR fL＝＋π222()。
(3)当2πfCR≤1时，调节电感L也可能产生电流谐振。
2.戴维南定理的内容是什么?答案:任何一个线性含源二端网络，对外电路来说，可以用一条有源支路来等效替代，该有源支路的电动势等于含源二端网络的开路电压，其阻抗等于含源二端网络化成无源网络后的入端阻抗。
3.写出用QS1型西林电桥测量－tgδ的换算公式(分流器在0.01档时)。
答案:电桥转换开关在“－tgδ”位置测量时，tgδx的值按下式计算：－tgδx＝ω·(R3+ρ)·tgδ·10－6或 tgδx＝－ω·(R3＋ρ)·tgδ·10－6式中ω--等于2πf＝314；tgδ、R3及ρ--电桥转换开关在“－tgδ”位置测量时，各对应桥臂旋钮的测量读数。
4.变压器空载试验为什么最好在额定电压下进行?答案:变压器的空载试验是用来测量空载损耗的。
空载损耗主要是铁耗。
铁耗的大小可以认为与负载的大小无关，即空载时的损耗等于负载时的铁损耗，但这是指额定电压时的情况。
如果电压偏离额定值，由于变压器铁芯中的磁感应强度处在磁化曲线的饱和段，空载损耗和空载电流都会急剧变化，所以空载试验应在额定电压下进行。

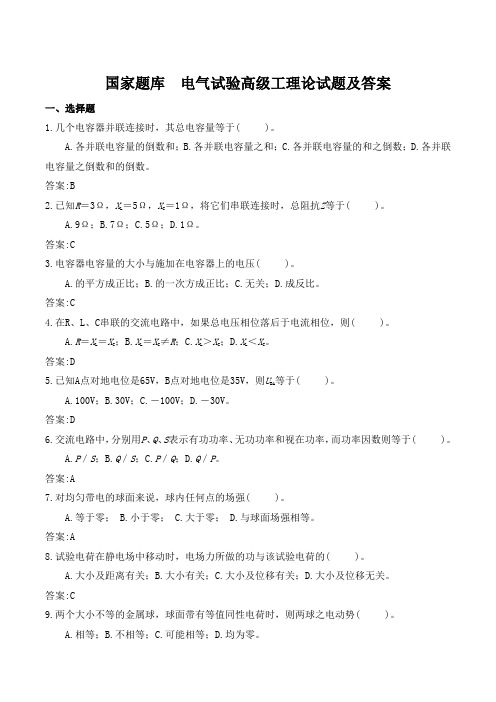

国家题库电气试验高级工理论试题及答案一、选择题1.几个电容器并联连接时，其总电容量等于( )。
A.各并联电容量的倒数和；B.各并联电容量之和；C.各并联电容量的和之倒数；D.各并联电容量之倒数和的倒数。
答案:B2.已知R＝3Ω，X L＝5Ω，X C＝1Ω，将它们串联连接时，总阻抗Z等于( )。
A.9Ω；B.7Ω；C.5Ω；D.1Ω。
答案:C3.电容器电容量的大小与施加在电容器上的电压( )。
A.的平方成正比；B.的一次方成正比；C.无关；D.成反比。
答案:C4.在R、L、C串联的交流电路中，如果总电压相位落后于电流相位，则( )。
A.R＝X L＝X C；B.X L＝X C≠R；C.X L＞X C；D.X L＜X C。
答案:D5.已知A点对地电位是65V，B点对地电位是35V，则U BA等于( )。
A.100V；B.30V；C.－100V；D.－30V。
答案:D6.交流电路中，分别用P、Q、S表示有功功率、无功功率和视在功率，而功率因数则等于( )。
A.P／S；B.Q／S；C.P／Q；D.Q／P。
答案:A7.对均匀带电的球面来说，球内任何点的场强( )。
A.等于零；B.小于零；C.大于零；D.与球面场强相等。
答案:A8.试验电荷在静电场中移动时，电场力所做的功与该试验电荷的( )。
A.大小及距离有关；B.大小有关；C.大小及位移有关；D.大小及位移无关。
答案:C9.两个大小不等的金属球，球面带有等值同性电荷时，则两球之电动势( )。
A.相等；B.不相等；C.可能相等；D.均为零。
答案:B10.在电路计算中，电流的参考方向通常是( )。
A.任意选定的；B.由正极指向负极；C.由负极指向正极；D.与实际的电流方向一致。
答案:A11.如果流过电容C＝100μF的正弦电流i C＝15.72sin(100πt－45°)A。
则电容两端电压的解析式为( )。
A.u C＝5002sin(100πt＋45°)V；B.u C＝5002sin(100πt－90°)V；C.u C＝5002sin(100πt－135°)V；D.u C＝5002sin100πt V。
电气试验工专业理论习题库含答案一、单选题（共40题，每题1分，共40分）1、电磁感应过程中，回路中所产生的电动势是由（）决定的。
A、通过回路的磁通量B、回路边长C、回路中磁通量变化率D、回路所包围的面积正确答案：C2、（）二次侧开路会产生高电压。
A、电力变压器B、电流互感器C、电磁式电压互感器D、电容式电压互感器正确答案：B3、采用末端屏蔽直接法测量串级式电压互感器绝缘支架时，造成灵敏度很低的原因是（）：A、电场干扰B、采用正接线C、端子板的影响D、支架的电容量小正确答案：D4、绝缘油在电弧作用下产生的气体大部分是（）。
A、一氧化碳B、氢、乙炔C、二氧化碳D、甲烷、乙烯正确答案：B5、理想电压源是指具有一定的电源电压E，而其内阻为（）的电源。
A、零B、很大C、很小D、无限大正确答案：A6、电压互感器的标称变比为KB，而实测变比为KC，则该互感器的变比误差是（）A、（KC-KB）/ KC、B、（KB -KC）/ KBC、{（KC-KB）/ KC }×100%D、{（KB -KC）/ KB }×100%正确答案：C7、交流照明电源电压220V指的是电压的（）。
A、平均值B、最大值C、有效值D、瞬时值正确答案：C8、电容C经电阻R放电时，电路放电电流的变化规律为（）。
A、恒定不变B、按指数规律递减C、按指数规律递增D、按正弦函数变化正确答案：B9、接地装置的冲击接地电阻与工频接地电阻的比值，一般（）。
A、等于0B、等于1C、小于1D、大于1正确答案：C10、电容器能储存（）。
A、负载电流B、电容电流C、磁场能量D、电场能量正确答案：D11、SF6断路器中，SF6气体的作用是（）。
A、灭弧、绝缘和散热B、散热C、绝缘D、绝缘和散热正确答案：A12、非正弦交流电的有效值等于（）。
A、一个周期内的平均值乘以1.11B、各次谐波有效值之和的平均值C、各次谐波有效值之和的平方根D、各次谐波有效值平方和的平方根正确答案：D13、电容器绝缘介质的平均电场强度不宜高于（）kV/mm。
电气试验工专业理论测试题含参考答案一、单选题（共44题，每题1分，共44分）1.由n只不同阻值的纯电阻组成并联电路，则电路的总电流等于（）。
A、任一支路电流乘以并联支路数nB、各支路电流之和C、各支路电流之差D、各支路电流的倒数和正确答案：B2.电路产生串联谐振的条件是（）。
A、L等于CB、XL大于XCC、XL小于XCD、XL等于XC正确答案：D3.电阻值随电流、电压的变化而变化的电阻称为（）。
A、线性电阻B、非线性电阻C、线绕电阻D、可调电阻正确答案：B4.对均匀带电的球面来说，球内任何点的场强（）。
A、等于零B、与球面场强相等C、大于零D、小于零正确答案：A5.对电磁式电压互感器做三倍频耐压试验的目的是（）。
A、发现绕组对铁芯间的绝缘缺陷B、发现绕组对地间绝缘的缺陷C、发现匝间绝缘缺陷D、发现绕组间绝缘的缺陷正确答案：C6.磁电式仪表测量的是被测量的（）值。
A、峰B、平均C、有效D、瞬时正确答案：B7.对称三相星形连接电源的线电压等于相电压的（）倍。
A、√3B、1C、√2D、1/√3正确答案：A8.电容分压器的主电容为C1，分压电容为C2，则电容分压器的分压比K=U1/U2=（）。
A、(C1+C2)/C1B、(C1+C2)/C2C、C1/(C1+C2)D、C2/(C1+C2)正确答案：A9.新投运的 220kV 及以上电压等级电流互感器，( )年内应取油样进行油色谱、微水分析；对于厂家明确要求不取油样的产品，确需取样或补油时应由制造厂配合进行。
A、1-2年B、2-3年C、3年D、3年以上正确答案：A10.在一定的正弦交流电压U作用下，由理想元件R、L、C组成的串联电路谐振时，电路的总电流将（）。
A、无穷大B、等于电源电压U与电阻R的比值C、等于零D、等于非谐振状态时的总电流正确答案：B11.通过采取（）措施，可防止110kV及以上电压等级断路器断口均压电容与母线电磁式电压互感器发生谐振过电压。
国家题库电气试验高级工理论试题及答案四、计算题(每题5分,共36题)1.某一220kV线路，全长L＝57.45km，进行零序阻抗试验时，测得零序电压U0＝516V，零序电流I025A，零序功率P0＝3220W，试计算每相每公里零序阻抗Z0零序电阻R0，零序电抗X0和零序电感L0。
答案:解：每相零序阻抗：每相零序电阻：每相零序电抗：每相零序电感：答：每相零序阻抗为1.078Ω／km，零序电阻为0.269Ω／km，零序电抗1.044Ω／km，零序电感是0.00332H／km。
2.一台SF1-20000／100变压器，连接组标号YN，d11，额定电压U N1／U N2＝110／10.5kV，额定电流I1N／I2N＝105／1100A，零序阻抗试验结构如图D-19所示，测得电压U＝240V,电流I＝13.2A，试计算零序阻抗的标么值Z0。
图D-19答案:解：变压器的基准阻抗Z b1:变压器零序阻抗：零序阻抗标么值：答：变压器零序阻抗的标么值是0.09。
3.单相变压器二次侧额定电压U2N＝220V端子上接有R＝0.316Ω的电阻，若在一次侧端子施加电压，当一次电流I1＝3A时，所加电压U1＝2160V，如图D-20所示，问一次额定电压U1N是多少?假设变压器的电抗及损耗忽略不计。
图D-20答案:解：设一次额定电压为U1N，变压器的变压比：将二次侧电阻R归算到一次侧：则一次侧的电压U1为：所以：答：一次额定电压为10501V。
4.一台KSGJY-100／6的变压器做温升试验，当温度t m＝13℃时，测得一次绕组的直流电阻R1＝2.96Ω，当试验结束时，测得一次绕组的直流电阻R2＝3.88Ω，试计算该绕组的平均温升Δt p。
答案:解：试验结束后绕组的平均温度t p可按下式计算：式中T--常数，对于铜线为235。
绕组的平均温升Δt p＝t p－t m＝90.1－13＝77.1(℃)答：绕组的平均温升为77.1℃。

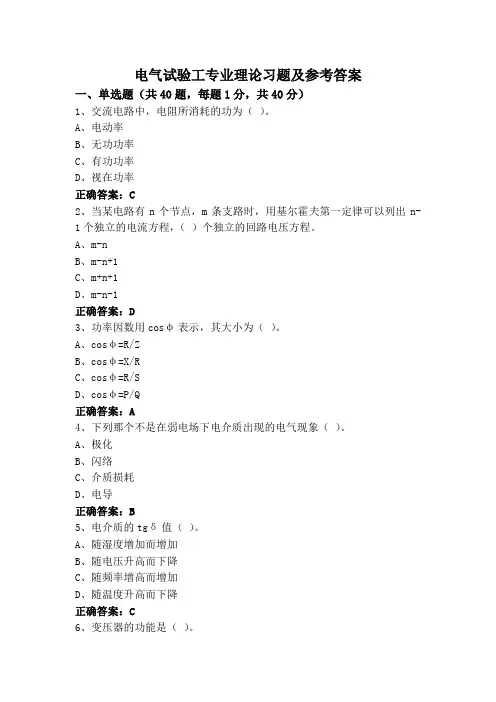

电气试验工专业理论习题及参考答案一、单选题（共40题，每题1分，共40分）1、交流电路中，电阻所消耗的功为（）。
A、电动率B、无功功率C、有功功率D、视在功率正确答案：C2、当某电路有n个节点，m条支路时，用基尔霍夫第一定律可以列出n-1个独立的电流方程，（）个独立的回路电压方程。
A、m-nB、m-n+1C、m+n+1D、m-n-1正确答案：D3、功率因数用cosφ表示，其大小为（）。
A、cosφ=R/ZB、cosφ=X/RC、cosφ=R/SD、cosφ=P/Q正确答案：A4、下列那个不是在弱电场下电介质出现的电气现象（）。
A、极化B、闪络C、介质损耗D、电导正确答案：B5、电介质的tgδ值（）。
A、随湿度增加而增加B、随电压升高而下降C、随频率增高而增加D、随温度升高而下降正确答案：C6、变压器的功能是（）。
A、传递功率B、消耗电能C、生产电能D、生产又消耗电能正确答案：A7、在正弦电路中R、L串联，且R≠0，L≠0时，以电流为参考相量，其与总电压相位差Ф的范围是（）。
A、Ф=90°B、- 90°<Ф<0C、Ф= - 90°D、0<Ф<90°正确答案：D8、电压互感器的标称变比为KB，而实测变比为KC，则该互感器的变比误差是（）A、（KC-KB）/ KC、B、（KB -KC）/ KBC、{（KC-KB）/ KC }×100%D、{（KB -KC）/ KB }×100%正确答案：C9、表征SF6气体理化特性的下列各项中，（）项是错的。
A、惰性气体，化学性质稳定B、无色、无味C、无臭、无毒D、可燃正确答案：D10、交流电气设备的铭牌上所注明的额定电压和额定电流指的是电压和电流的（）。
A、平均值B、最大值C、有效值D、瞬时值正确答案：C11、气体绝缘电流互感器运行中应巡视检查气体密度表，产品年漏气率应小于（）。
B、0.01C、0.002D、0.008正确答案：A12、局部放电试验时，在接好试验回路后、正式升压试验之前，应该先对测量回路进行校准，使用 ( ) 。
电气试验工专业理论考试题（含答案）一、单选题（共44题，每题1分，共44分）1.当某电路有n个节点，m条支路时，用基尔霍夫第一定律可以列出n-1个独立的电流方程，（）个独立的回路电压方程。
A、m-n+1B、m+n+1C、m-nD、m-n-1正确答案：D2.电抗器设备的文字符号是（）。
A、CB、LC、MD、T正确答案：B3.发电厂等生产单位为了防止静电对易燃油、储气罐等的危险作用而采取的接地措施称为（）。
A、防静电接地B、安全接地C、保护接地D、工作接地正确答案：A4.发现电流互感器有异常音响，二次回路有放电声，且电流表指示到零，可判断为( ）。
A、二次回路短路B、二次回路断线C、电流互感器内部故障D、电流互感器绝缘损坏正确答案：B5.对强油循环的变压器，在按规定程序开启所有油泵（包括备用）后整个冷却装置上不应出现()。
A、正压B、渗漏C、异常D、负压正确答案：D6.电压表设备的文字符号是（）。
A、AB、PAC、PVD、V正确答案：C7.有n个试品的介质损耗因数分别为tanδ1、tanδ2、tanδ3、…、tanδn，若将它们并联在一起测得的总tanδ值必为tanδ1、…、tanδn中的（）。
A、平均值B、最大值C、最小值D、某介于最大值与最小值之间的值正确答案：D8.试验电荷在静电场中移动时，电场力所做的功与该试验电荷的（）。
A、大小及位移有关B、大小及距离有关C、大小及位移无关D、大小有关正确答案：A9.磁电系仪表用于正弦交流测量时，（）。
A、测量值为零B、测量值为有效值C、测量值为峰值D、损坏正确答案：A10.切除空载变压器出现过电压的主要原因是（）。
A、电容效应B、中性点不接地C、截流现象D、电弧重燃正确答案：C11.高压绝缘试验中，要求直流试验电压在输出工作电流下，其电压的脉动因数应不大于（）。
A、10%B、3%C、1%D、5%正确答案：B12.下列因素中（）对变压器油的绝缘强度影响最大。
电气试验工专业理论题库（含参考答案）一、单选题（共44题，每题1分，共44分）1.交接绝缘试验应在良好天气且被试物温度及仪器周围温度不宜低于5℃，空气相对湿度不宜高于（）的条件下进行。
A、60%B、80%C、70%D、90%正确答案：B2.发现电流互感器有异常音响，二次回路有放电声，且电流表指示到零，可判断为( ）。
A、电流互感器绝缘损坏B、电流互感器内部故障C、二次回路断线D、二次回路短路正确答案：C3.单独进行局部放电试验的程序为，先将电压升至预加电压，短暂停留后将电压直接降至 () ，观察局放仪，进行测量。
A、预加电压B、局放测量电压C、10kVD、额定电压正确答案：B4.三相变压器铁芯的磁路是不对称的，因此对星形结线的三相变压器的空载电流数值是有差异的，其关系是（）A、IOA≈ IOC>IOBB、IOA≈ IOC<IOBC、IOA=IOC+IOB正确答案：A5.变压器各绕组的电压比与它们的线圈匝数比（）。
A、成正比B、无关C、成反比D、相等正确答案：D6.质量管理工作中的PDCA循环中“C”是指（）。
A、总结B、执行C、检查D、计划正确答案：C7.在电场极不均匀的空气间隙中加入屏障后，在一定条件下，可以显著提高间隙的击穿电压，这是因为屏障在间隙中起到了（）的作用。
A、分担电压B、隔离电场C、加强绝缘D、改善电场分布正确答案：D8.低压侧有空载运行或者带短母线运行可能的变压器，宜在变压器低压侧采取（）措施进行保护。
A、(并联)避雷器B、棒间隙C、并联消谐器D、消弧线圈正确答案：A9.理想电流源是指内阻为（），能输出恒定电流I的电源。
A、很小B、很大C、零D、无限大正确答案：D10.电力变压器绝缘多系油纸组合绝缘，内部潜伏性故障产生的烃类气体来源于油纸绝缘的热裂解，热裂解的产气量、产气速度以及生成烃类气体的不饱和度，取决于故障点的（）。
A、电压B、能量密度C、能量D、电流正确答案：B11.架空输电线防护直击雷的主要措施是装设（）。
国家题库电气试验高级工理论试题及答案四、计算题(每题5分,共36题)1.某一220kV线路，全长L＝57.45km，进行零序阻抗试验时，测得零序电压U0＝516V，零序电流I025A，零序功率P0＝3220W，试计算每相每公里零序阻抗Z0零序电阻R0，零序电抗X0和零序电感L0。
答案:解：每相零序阻抗：每相零序电阻：每相零序电抗：每相零序电感：答：每相零序阻抗为1.078Ω／km，零序电阻为0.269Ω／km，零序电抗1.044Ω／km，零序电感是0.00332H／km。
2.一台SF1-20000／100变压器，连接组标号YN，d11，额定电压U N1／U N2＝110／10.5kV，额定电流I1N／I2N＝105／1100A，零序阻抗试验结构如图D-19所示，测得电压U＝240V,电流I＝13.2A，试计算零序阻抗的标么值Z0。
图D-19答案:解：变压器的基准阻抗Z b1:变压器零序阻抗：零序阻抗标么值：答：变压器零序阻抗的标么值是0.09。
3.单相变压器二次侧额定电压U2N＝220V端子上接有R＝0.316Ω的电阻，若在一次侧端子施加电压，当一次电流I1＝3A时，所加电压U1＝2160V，如图D-20所示，问一次额定电压U1N是多少假设变压器的电抗及损耗忽略不计。
图D-20答案:解：设一次额定电压为U1N，变压器的变压比：将二次侧电阻R归算到一次侧：则一次侧的电压U1为：所以：答：一次额定电压为10501V。
4.一台KSGJY-100／6的变压器做温升试验，当温度t m＝13℃时，测得一次绕组的直流电阻R1＝2.96Ω，当试验结束时，测得一次绕组的直流电阻R2＝3.88Ω，试计算该绕组的平均温升Δt p。
答案:解：试验结束后绕组的平均温度t p可按下式计算：式中T--常数，对于铜线为235。
绕组的平均温升Δt p＝t p－t m＝90.1－13＝77.1(℃)答：绕组的平均温升为77.1℃。
国家题库电气试验高级工理论试题及答案四、计算题(每题5分,共36题)1.某一220kV线路，全长L＝，进行零序阻抗试验时，测得零序电压U0＝516V，零序电流I025A，零序功率P0＝3220W，试计算每相每公里零序阻抗Z0零序电阻R0，零序电抗X0和零序电感L0。
答案:解：每相零序阻抗：每相零序电阻：每相零序电抗：每相零序电感：答：每相零序阻抗为Ω／km，零序电阻为Ω／km，零序电抗Ω／km，零序电感是／km。
2.一台SF1-20000／100变压器，连接组标号YN，d11，额定电压U N1／U N2＝110／，额定电流I1N／I2N＝105／1100A，零序阻抗试验结构如图D-19所示，测得电压U＝240V,电流I＝，试计算零序阻抗的标么值Z0。
图D-19答案:解：变压器的基准阻抗Z b1:变压器零序阻抗：零序阻抗标么值：答：变压器零序阻抗的标么值是。
3.单相变压器二次侧额定电压U2N＝220V端子上接有R＝Ω的电阻，若在一次侧端子施加电压，当一次电流I1＝3A时，所加电压U1＝2160V，如图D-20所示，问一次额定电压U1N是多少?假设变压器的电抗及损耗忽略不计。
图D-20答案:解：设一次额定电压为U1N，变压器的变压比：将二次侧电阻R归算到一次侧：则一次侧的电压U1为：所以：答：一次额定电压为10501V。
4.一台KSGJY-100／6的变压器做温升试验，当温度t m＝13℃时，测得一次绕组的直流电阻R1＝Ω，当试验结束时，测得一次绕组的直流电阻R2＝Ω，试计算该绕组的平均温升Δt p。
答案:解：试验结束后绕组的平均温度t p可按下式计算：式中T--常数，对于铜线为235。
绕组的平均温升Δt p＝t p－t m＝－13＝(℃)答：绕组的平均温升为℃。
5.在某35kV中性点不接地系统中，单相金属性接地电流I g＝8A，假设线路及电源侧的阻抗忽略不计，三相线路对称，线路对地电阻无限大，试求该系统每相对地阻抗及对地电容(f N为额定功率，50Hz)。
答案:解：设每相的对地阻抗为Z0，对地电容为C0，则单相金属性接地电流I g为：I g＝3ωC0U ph∴CIUIf UgphgN ph 332＝＝×ωπ＝×10－6(F)＝(μF)因线路对地电阻无限大，Z0相当于一相对地的容抗，即：答：该系统每相对地阻抗为7583Ω，对地电容为μF。
6.采用串联法测量一台25000kVA，发电机的零序电抗，测量结果如下：零序电压U0＝81V，零序电流I0＝315A，零序功率P0＝6300W，试计算发电机的零序电抗X0。
答案:解：Z U I00038133150.0857()＝＝×＝Ω答：发电机的零序电抗为Ω。
7.已知110kV电容式套管介损tgδ在20℃时的标准不大于%，在电场干扰下，用倒相法进行两次测量，第一次R31＝796Ω，tgδ1＝%，第二次R32＝1061Ω，－tgδ＝－2%，分流器为档，试验时温度为30℃，试问这只套管是否合格?(30℃时tgδ换算至20℃时的换算系数为答案:解：首先计算出－tgδ＝2%时的实际值：则30℃时tgδx的值为换算至20℃时：tgδx＝×%＝%答：这只套管tgδx＞%，不合格。
8.一台SFS-40000／110变压器，YN，d11，U1N：110／，I N：310／，铭牌阻抗电压U k%＝7%，在现场进行负载试验，在110kV侧加电压，负载试验电流I s限制在10A，计算试验时的电压U s是多大?答案:解：由UI ZUkN kN%100%＝·×得：试验电压U s＝I s·Z k＝10×＝(V)答：负载试验电压为。
9.一台LCWD-220电流互感器，用QS1型电桥测量一次对二次及地的介损tgδ，分流器Ti置在档，试验前查得C x＝900μF，估算R3之值。
(电桥的标准电容C N＝50pF，R4＝3184Ω)答案:解：由CC RRxN43＝得：答：R3约为177Ω。
10.如果进行感应耐压试验的频率f为400Hz，则试验时间t应是多少s?答案:解：试验持续时间由下式计算：答：试验时间应为15s，但按国标规定试验时间最低不得小于20s，所以时间定为20s。
11.一台QFS-50-2型水内冷发电机，定子电压U N＝10500V,容量S＝50000kW，若定子绕组交流耐压为，估计耐压时的电流I exp约为500mA,试计算采用100kV／380V试验变压器的最小容量。
答案:解：已知试验变压器高压侧电压U exp1为100kV，试验电流I exp为500mA，则试验变压器的容量S exp为S exp≥U exp1I exp＝100×103×500×10－3＝50000(VA)＝50(kVA)答：试验变压器的最小容量为50kVA。
12.一台电容分压器高压臂C1由四节(n＝4)100kV，C＝μF的电容器串联组成，低压臂C2由二节，μF的电容器并联组成，测量电压U1为交流400kV，求高低压臂C1、C2的值C1、C2、分压比K和低压臂上的电压值U2。
答案:解：高压臂：低压臂由2台μF的电容器并联组成，则分压比：低压臂上的电压值U2为：答：高压臂C1为1650pF，低压臂C2为4μF，分压比为2425，低压臂上的电压值是165V。
13.某一220kV线路，全长L＝143km，测量其正序电容，若忽略电导的影响，测得线电压的平均值U LP＝500V，三相平均电流I php＝，试计算每公里的正序电容C1(额定频率f N＝50Hz)。
答案:解：正序导纳Y1为：忽略电导影响，正序导纳＝正序电纳，即：Y1＝B1正序电容：答：线路的正序电容为μF／km。
14.一台QF-25-2型25000kW同步调相机，转子额定电压U N＝182V，转子额定电流I N＝375A，测量转子在膛内时的交流阻抗试验电压U＝120V，回路电流I＝，试计算其在试验电压下的交流阻抗值Z。
答案:解：试验电压下的交流阻抗值：答：在试验电压下的交流阻抗为Ω。
15.在进行变压器投切实验时，为了录取过电压值，常利用变压器上电容套管进行测量，已知线电压U L＝220kV，套管高压与测量端间电容C1＝420pF，若输入录波器的电压U2不高于300V，试问如何选择分压电容C2的参数，并绘制出测量线路图。
答案:解：相电压最大值U max＝／3＝2203＝146(kV)设过电压值不超过3U max。
已知：C1＝420pF；U2≤300V所以CU U CU2max212(3)＝－＝×10－7(F)＝(μF)答：分压电容C2值不小于μF，测量线路如图D-22所示。
图D-2216.为了测量变压器在温升试验中的铁芯温度，将一铜线圈埋入铁芯表面温度t1＝16℃时，该线圈电阻R1＝Ω，当温升试验结束时，测得该线圈电阻R2＝Ω，试计算铁芯的温升Δt是多少(T为常数，对于铜绕组为235)?答案:解：根据铜线圈温度计算公式得试验结束时线圈的平均温度t2为：＝(℃)铁芯的温升Δt＝t2－t1＝－16＝(℃)答：铁芯的温升为℃。
17.有一长度L＝2km的配电线路，如图D-23所示，已知变压器的额定容量4000kVA，额定电压U1N／U2N为35／，由U d%计算每公里每相的电抗X ph为Ω，配电线每相电阻R及电抗X L均为Ω／km，试计算在该配电线路出口A处及末端B处三相短路时的稳态短路电流I dA、I dB。
图D-23答案:解：一相的等效电路如图D-24所示。
图D-24根据已知条件：X ph＝R＝×2＝(Ω)X L＝×2＝(Ω)根据戴维南定理，A点的短路电流为：B点的短路电流为：答：该配电线路出口A处的稳态短路电流为12124A，B处的稳态短路电流为3971A。
18.在U L＝、f V＝50Hz中性点不接地的配电系统中，假设各相对地电容为μF，试求单相金属性接地时的接地电流I g。
答案:解：根据已知条件，线路及电源侧的阻抗可忽略不计。
相对地电容C0＝μF，相电压为：当A相接地时，B、C两相电压上升至线电压，其对地电容电流I B(或I C)增大3倍，即：而接地电流为I B和I C的相量和，即：I g＝I B cos30°＋I C cos30°＝3ωC0U ph＝3×2πf N C0U ph＝3×2××50××10－6××103＝(A)答：单相金属性接地时的接地电流为。
19.测量一台发电机定子绕组漏电抗，已知：发电机额定容量S N＝25000kVA，额定电压U N ＝，定子绕组每相的串联匝数N1＝10匝，探测线圈匝数N m＝5匝，定子绕组系数K N1＝，测量结果如表D-1，试计算发电机定子绕组漏电抗X1d。
表D-1答案:解：答：发电机定子绕组的漏电抗为Ω。
20(Jd3D3082).某站U N为35kV软母线，各相分别用4片，沿面爬距为290mm的悬式绝缘子挂装，试求其沿面爬电比距λ为多少?答案:解：L＝4×290＝1160(mm)＝116cm最高运行线电压：U L·max＝U e×＝35×＝(kV)λ＝L／U L·max＝116／＝(cm／kV) 答：沿面爬电比距为／kV。
21.如图D-25，L＝12πH，电感线圈的电阻R＝Ω1π，C＝100μF，当电流表指示为“0”时，将K合向“2”，试计算其固有频率f0及品质因数Q。
图D-25答案:解：答：固有频率是50Hz，品质因数为100。
22.一台SFL1-10000／110的变压器，铭牌标有：P0＝14kW，P k＝72kW，YN,d11，试求当该变压器供给β＝90%额定负载且其功率因数cosϕ为(滞后)时的效率η。
答案:解：已知β＝90%＝ϕ＝P0＝14kW，P k＝72kW变压器输出有功功率P2为：P2＝βS N cosϕ＝×10000×＝8100(kW)变压器线圈损耗P′k为：P′k＝β2P k＝×72＝(kW)变压器输入有功功率P1为：P1＝P2＋P0＋P′k＝8100＋14＋＝(kW)答：当该变压器供给90%额定负载且其功率因数cosϕ＝(滞后)时的效率为99%。
23.设有三台三相变压器并列运行，其额定电压均为35／，其他规范如下：(1)容量S N1：1000kVA；阻抗电压U k1%：(2)容量S N2：1800kVA；阻抗电压U k2%：(3)容量S N3：2400kVA；阻抗电压U k3%：当总负载为4500kVA时，各变压器所供给的负载P1、P2、P3各是多少?答案:解：因各变压器阻抗电压不同，每台变压器的负载分配可按下式计算：答：各变压器所供给的负载为：930kVA、1582kVA、1990kVA。
