电子套结缝纫机步进电机控制方案分析与研究

步进电机控制方案1. 引言步进电机是一种常见的电动机，其特点是精准度高、扭矩稳定、可控性强等。

在许多应用中，需要对步进电机进行控制，以实现精准定位、旋转控制等功能。

本文将介绍步进电机的控制方案，并提供示例代码和运行结果。

2. 步进电机工作原理步进电机是一种定角度运动的电机，其工作原理基于磁场变化导致的转动。

步进电机由转子和定子组成，转子上有一系列的磁极，定子上有一组电枢。

通过依次通电给定子上的电枢，使得磁场依次在转子上形成，从而实现转子的连续旋转。

3. 步进电机控制方案步进电机的控制方案主要包括驱动器和控制器两部分。

驱动器用于控制步进电机的转动，控制器用于更精确地控制电机的运转。

3.1 驱动器选择常见的步进电机驱动器有两相、三相和四相驱动器。

根据实际应用需求，选择适合的驱动器可以提高电机的性能和效率。

以下是常见的驱动器选择情况：•两相驱动器：适用于低速应用，价格较低，但扭矩输出相对较低。

•三相驱动器：适用于高速和高扭矩应用，价格相对较高，但性能更好。

•四相驱动器：适用于中等速度和扭矩要求的应用。

3.2 控制器设计在步进电机控制中，控制器的设计是至关重要的。

控制器需要实现以下功能：•步进电机的速度控制：控制脉冲信号的频率和宽度，可以实现步进电机的高速或低速运动。

•步进电机的方向控制：控制脉冲信号的方向，可以实现步进电机的正转或反转。

•步进电机的位置控制：根据应用需求，设定目标位置和运动方式，通过控制脉冲信号的数量和频率，控制步进电机到达目标位置。

通常情况下，可以使用单片机或专用控制器来设计步进电机的控制器。

以下是一个简单的步进电机控制器的伪代码示例：def step_motor_control(target_position):current_position = 0while current_position != target_position:if target_position > current_position:# 正转move_forward()current_position += 1else:# 反转move_backward()current_position -= 1delay(1) # 控制电机运动速度4. 示例代码下面是一个使用Arduino控制步进电机的示例代码，该代码实现了步进电机的转动和控制：#include <Stepper.h>const int stepsPerRevolution = 200; // 步进电机每转的步数Stepper stepper(stepsPerRevolution, 8, 9, 10, 11); // 步进电机驱动器引脚void setup() {stepper.setSpeed(100); // 设置步进电机转速}void loop() {// 顺时针旋转一个圈stepper.step(stepsPerRevolution);delay(1000);// 逆时针旋转半个圈stepper.step(-stepsPerRevolution / 2);delay(1000);}5. 运行结果通过运行上述示例代码，可以实现步进电机的转动和控制。

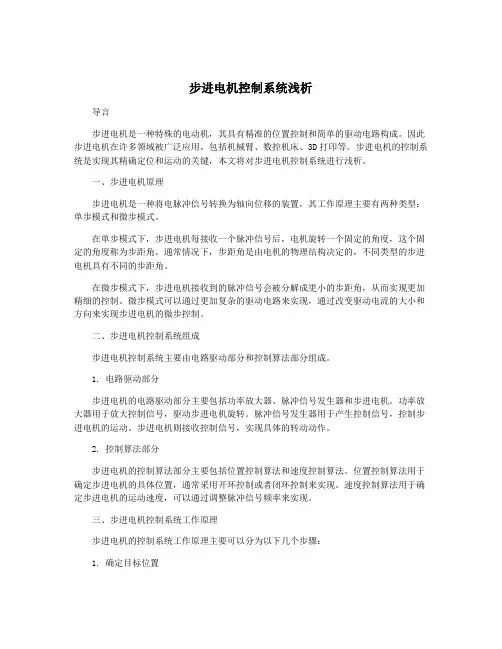

步进电机控制系统浅析导言步进电机是一种特殊的电动机，其具有精准的位置控制和简单的驱动电路构成。

因此步进电机在许多领域被广泛应用，包括机械臂、数控机床、3D打印等。

步进电机的控制系统是实现其精确定位和运动的关键，本文将对步进电机控制系统进行浅析。

一、步进电机原理步进电机是一种将电脉冲信号转换为轴向位移的装置，其工作原理主要有两种类型：单步模式和微步模式。

在单步模式下，步进电机每接收一个脉冲信号后，电机旋转一个固定的角度，这个固定的角度称为步距角。

通常情况下，步距角是由电机的物理结构决定的，不同类型的步进电机具有不同的步距角。

在微步模式下，步进电机接收到的脉冲信号会被分解成更小的步距角，从而实现更加精细的控制。

微步模式可以通过更加复杂的驱动电路来实现，通过改变驱动电流的大小和方向来实现步进电机的微步控制。

二、步进电机控制系统组成步进电机控制系统主要由电路驱动部分和控制算法部分组成。

1. 电路驱动部分步进电机的电路驱动部分主要包括功率放大器、脉冲信号发生器和步进电机。

功率放大器用于放大控制信号，驱动步进电机旋转。

脉冲信号发生器用于产生控制信号，控制步进电机的运动。

步进电机则接收控制信号，实现具体的转动动作。

2. 控制算法部分步进电机的控制算法部分主要包括位置控制算法和速度控制算法。

位置控制算法用于确定步进电机的具体位置，通常采用开环控制或者闭环控制来实现。

速度控制算法用于确定步进电机的运动速度，可以通过调整脉冲信号频率来实现。

三、步进电机控制系统工作原理步进电机的控制系统工作原理主要可以分为以下几个步骤：1. 确定目标位置在步进电机的控制系统中，首先需要确定步进电机需要转动到的目标位置。

这个目标位置可以通过控制算法部分来确定，通常可以通过编程或者传感器来实现。

2. 生成控制信号一旦确定了目标位置，控制算法部分就会开始生成相应的控制信号。

这些控制信号会传送到功率放大器和脉冲信号发生器，通过电路驱动部分传送到步进电机。

步进电机控制系统浅析
步进电机控制系统是一种常见的电机控制系统，常用于工业自动化、印刷设备、医疗设备等领域。

它通过精确控制电机的运动角度和速度，实现精准定位和运动控制。

步进电机具有以下特点：步进角度固定、响应时间短、精度高、输出力矩大、结构简单、使用寿命长等。

步进电机的控制原理是利用电流的正反向切换来控制电机转动的步进角度。

控制系统通常包括驱动电路、控制器和电源三部分。

驱动电路是步进电机控制系统的核心，它将控制信号转换为电机的信号，驱动电机旋转。

常用的驱动电路有两相步进电机驱动、三相步进电机驱动和四相步进电机驱动。

四相步进电机驱动最为常见。

驱动电路通常由晶体管或集成电路构成，可根据具体需求选择不同的驱动方式。

控制器是步进电机控制系统的核心，它接受控制信号，根据需要生成驱动电路所需的信号，并传递给驱动电路，控制电机转动。

控制器可以由单片机、PLC、DSP等实现，单片机最为常用。

控制器根据接收到的控制信号，生成相应的驱动信号和脉冲信号，通过驱动电路控制电机的转动。

电源为步进电机提供工作电压和电流，是步进电机控制系统的重要组成部分。

电源需要根据步进电机的额定电压和电流进行选择，以保证系统正常工作。

电源通常包括直流电源和交流电源两种，根据具体需求选择不同类型的电源。

步进电机控制系统的优点是可以实现高精度、高可靠性的定位控制，适用于需要精确定位和运动控制的领域。

它简单可靠，使用寿命长，成本较低。

但也存在一些缺点，如控制器复杂性较高，对驱动电路要求较高，需要较高的控制精度。

电子套结机送料机构控制系统的设计摘要:分析了电子套结机送料机构的动作原理,实现了对步进电机的最优控制。

采用集成驱动芯片简化了对步进电机驱动电路的设计,同时实现了较强的驱动能力。

采用正弦曲线加速方法完成步进电机开环条件下高频升降速控制。

关键词:步进电机H-桥驱动正弦曲线加速电子套结机是通过电机驱动主轴机针和送料机构动作,通过光学传感器检测并反馈状态信息以及驱动辅助电机带动压脚、剪线机构的相互配合作用来完成高速缝制工作的缝制设备。

送料机构是由两台步进电机实现X、Y两个方向的运动,配合主轴伺服电机带动的主轴机针完成缝制任务。

本文研究的送料机构的控制系统主要是两台步进电机的驱动和控制。

1 硬件设计送料机构的控制系统硬件原理图如图1所示。

系统中采用并行控制,用单片机的电机控制端口输出信号,经过光耦隔离,由步进电机驱动芯片驱动功率模块,继而完成对电机的最佳控制。

电机的启动、正反转和停止均由软件部分实现。

驱动电路的设计如下。

本设计采用H-桥驱动电路。

其主电路的功率管使用4个IRF640,分为Q1和Q3及Q2和Q4两组,由两个IRS2001驱动芯片驱动。

由单片机输出的方向和脉冲信号经由步进电机驱动芯片BY5064调整后输出给IRS2001,驱动功率管的开关和闭合,使对应的电机绕组通电,实现对电机的控制。

当电机某相绕组通电,输入脉冲高电平使功率管Q1和功率管Q2导通,电流由电机绕组A1+流向A1-,低电平时,功率管Q2和功率管Q4导通,电路中产生的感应电动势以续流方式由A1+流向A1-,这样就增强了电机的保持力矩[1]。

2 软件设计由X轴和Y轴复合而成的送料机构的移动是受主轴运动约束的。

机针有一半的时间是运动在缝制物品的上方,显然在一个运动周期内,送料机构必须在机针在上升时离开缝制物品之后才可以动作,在机针向下运动而未进入缝制物品之下时停止运动,即送料机构的动作区间在时间上只有主轴运动周期的一半。

在满足生产需要的主轴转速3000rpm下,一个运动周期为20ms,那么步进电机的运动周期只有10ms,缝制的花样最大距离达到4.5mm,此时要求步进电机在极10ms 时间内完成最大距离小于4.5mm的移动,还要对不同的负载有很好的适应能力,这就需要对步进电机的速度曲线有了很高的要求。
