步进电机的原理及控制方法

步进电机结构和工作原理

步进电机是一种专门用于位置和速度精确控制的特种电机。步进电机的最大特点是其“数字性”，对于微电脑发过来的每一个脉冲信号，步进电机在其驱动器的推动下运转一个固定角度（简称一步），如下图所示。如接收到一串脉冲步进电机将连续运转一段相应距离。同时您可通过控制脉冲频率，直接对电机转速进行控制。由于步进电机工作原理易学易用，成本低（相对于伺服）、电机和驱动器不易损坏，非常适合于微电脑和单片机控制，因此近年来在各行各业的控制设备中获得了越来越广泛的应用.本文将向用户简述步进电机的基本结构和工作原理，举例说明步进电机驱动器的工作原理，直线步进电机的结构和工作原理。

步进电机的种类和特点

步进电机在构造上有三种主要类型：反应式（Variable Reluctance，VR）、永磁式（Permanent Magnet,PM）和混合式(Hybrid Stepping,HS)。

反应式：

定子上有绕组、转子由软磁材料组成。结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证。

永磁式：

永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大（一般为7.5°或15°）。

混合式：

混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。其特点是输出力矩大、动态性能好，步矩角小，但结构复杂、成本相对较高。

按定子上绕组来分，共有二相、三相和五相等系列。最受欢迎的是两相混合式步进电机，约占 97% 以上的市场份额，其原因是性价比高，配上细分驱动器后效果良好。该种电机的基本步矩角为1.8°/步，配上半步驱动器后，步矩角减少为0.9°，配上细分驱动器后其步矩角可细分达256倍（0.007°）。由于摩擦力和制造精度等原因，实际控制精度略低。同一步进电机可配不同细分的驱动器以改变精度和效果。

步进电机的基本原理

步进电机的一般介绍：

步进电机是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。

现在比较常用的步进电机包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。

永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度 或15度；

反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。

混合式步进电机是指混合了永磁式和反应式的优点。它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为 0.72度。这种步进电机的应用最为广泛，也是本次细分驱动方案所选用的步进电机。

步进电机的一些基本参数：

电机固有步距角：

它表示控制系统每发一个步进脉冲信号，电机所转动的角度。电机出厂时给出了一个步距角的值，如86BYG250A型电机给出的值为0.9°/1.8°（表示半步工作时为0.9°、整步工作时为1.8°），这个步距角可以称之为‘电机固有步距角’，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。

步进电机的相数：

是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72° 。在没有细分驱动器时，用户主要靠选择不同相数的步进电机来满足自己步距角的要求。如果使用细分驱动器，则‘相数’将变得没有意义，用户只需在驱动器上改变细分数，就可以改变步距角。

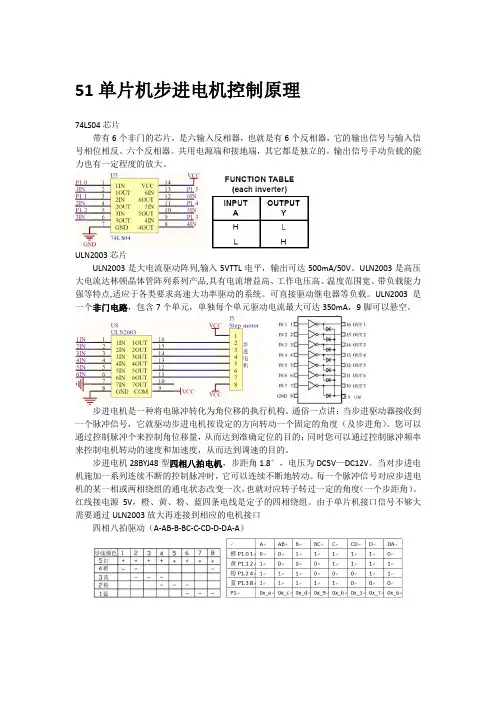

51单片机步进电机控制原理

74LS04芯片

带有6个非门的芯片，是六输入反相器，也就是有6个反相器，它的输出信号与输入信号相位相反。六个反相器。共用电源端和接地端，其它都是独立的。输出信号手动负载的能力也有一定程度的放大。

ULN2003芯片

ULN2003是大电流驱动阵列,输入5VTTL电平，输出可达500mA/50V。ULN2003是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。可直接驱动继电器等负载。ULN2003是一个非门电路，包含7个单元，单独每个单元驱动电流最大可达350mA，9脚可以悬空。

步进电机是一种将电脉冲转化为角位移的执行机构。通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。您可以通过控制脉冲个来控制角位移量，从而达到准确定位的目的；同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

步进电机28BYJ48型四相八拍电机，步距角1.8°，电压为DC5V—DC12V。当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。

红线接电源5V，橙、黄、粉、蓝四条电线是定子的四相绕组。由于单片机接口信号不够大需要通过ULN2003放大再连接到相应的电机接口

四相八拍驱动（A-AB-B-BC-C-CD-D-DA-A）

步距角：β=360/Kmz=360/2*4*8=5.625

K-通电系数，相数等于拍数取1否则取2；

m-定子相数； z-转子齿数

单片机控制步进电机的原理

单片机控制步进电机的原理

本资料详细介绍邓步进电机的工作原理以及单片机控制步进电机的特点。

步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信

号，步进电机就转动一个角度，因此非常适合于单片机控制。

步进电机可分为反应式步进电机、永磁式步进电机和混合式步进电机。

步进电机区别于其他控制电机的最大特点是，它是通过输入脉冲信号来进行

控制的，即电机的总转动角度由输入脉冲数决定，而电机的转速由脉冲信号

频率决定。它具有高精度的定位、位置及速度控制、具定位保持力、动作灵

敏、开回路控制不必依赖传感器定位、中低速时具备高转矩、高信赖性、小

型、高功率等特征，使其具有广泛的应用。

一、步进电机的工作原理

步进电机是机电控制中一种常用的执行机构，它的用途是将电脉冲转化

为角位移，它的的驱动电路根据控制信号工作，控制信号由单片机产生。当
