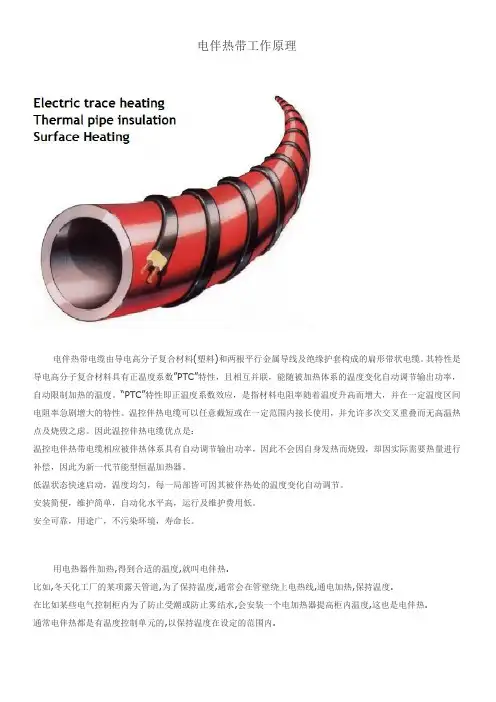

电伴热带工作原理
电伴热带电缆由导电高分子复合材料(塑料)和两根平行金属导线及绝缘护套构成的扁形带状电缆。其特性是导电高分子复合材料具有正温度系数”PTC”特性，且相互并联，能随被加热体系的温度变化自动调节输出功率，自动限制加热的温度。“PTC”特性即正温度系数效应，是指材料电阻率随着温度升高而增大，并在一定温度区间电阻率急剧增大的特性。温控伴热电缆可以任意截短或在一定范围内接长使用，并允许多次交叉重叠而无高温热点及烧毁之虑。因此温控伴热电缆优点是：
温控电伴热带电缆相应被伴热体系具有自动调节输出功率，因此不会因自身发热而烧毁，却因实际需要热量进行补偿，因此为新一代节能型恒温加热器。
低温状态快速启动，温度均匀，每一局部皆可因其被伴热处的温度变化自动调节。
安装简便，维护简单，自动化水平高，运行及维护费用低。
安全可靠，用途广，不污染环境，寿命长。
用电热器件加热,得到合适的温度,就叫电伴热.
比如,冬天化工厂的某项露天管道,为了保持温度,通常会在管壁绕上电热线,通电加热,保持温度.
在比如某些电气控制柜内为了防止受潮或防止雾结水,会安装一个电加热器提高柜内温度,这也是电伴热.
通常电伴热都是有温度控制单元的,以保持温度在设定的范围内.

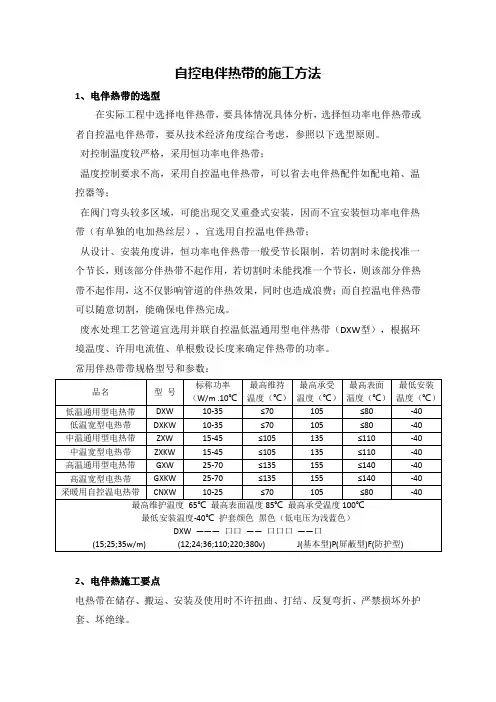

自控电伴热带的施工方法
1、电伴热带的选型
在实际工程中选择电伴热带，要具体情况具体分析，选择恒功率电伴热带或者自控温电伴热带，要从技术经济角度综合考虑，参照以下选型原则。
对控制温度较严格，采用恒功率电伴热带；
温度控制要求不高，采用自控温电伴热带，可以省去电伴热配件如配电箱、温控器等；
在阀门弯头较多区域，可能出现交叉重叠式安装，因而不宜安装恒功率电伴热带（有单独的电加热丝层），宜选用自控温电伴热带；
从设计、安装角度讲，恒功率电伴热带一般受节长限制，若切割时未能找准一个节长，则该部分伴热带不起作用，若切割时未能找准一个节长，则该部分伴热带不起作用，这不仅影响管道的伴热效果，同时也造成浪费；而自控温电伴热带可以随意切割，能确保电伴热完成。
废水处理工艺管道宜选用并联自控温低温通用型电伴热带（DXW型），根据环境温度、许用电流值、单根敷设长度来确定伴热带的功率。
常用伴热带带规格型号和参数：
品名 型 号 标称功率（W/m .10℃ 最高维持温度（℃） 最高承受温度（℃） 最高表面温度（℃） 最低安装温度（℃）
低温通用型电热带 DXW 10-35 ≤70 105 ≤80 -40
低温宽型电热带 DXKW 10-35 ≤70 105 ≤80 -40
中温通用型电热带 ZXW 15-45 ≤105 135 ≤110 -40
中温宽型电热带 ZXKW 15-45 ≤105 135 ≤110 -40
高温通用型电热带 GXW 25-70 ≤135 155 ≤140 -40
高温宽型电热带 GXKW 25-70 ≤135 155 ≤140 -40
采暖用自控温电热带 CNXW 10-25 ≤70 105 ≤80 -40
最高维护温度 65℃ 最高表面温度85℃ 最高承受温度100℃
最低安装温度-40℃ 护套颜色 黑色（低电压为浅蓝色）
DXW ——— 口口 —— 口口口 ——口
(15;25;35w/m) (12;24;36;110;220;380v) J(基本型)P(屏蔽型)F(防护型)

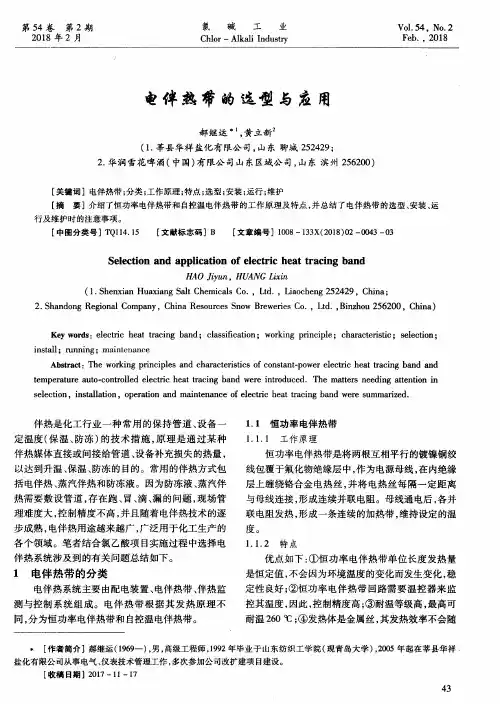

第５４卷第２期 ２０１８年２月 氯 碱 工 业 Ｃｈｌｏｒ—－Ａｌｋａｌｉ Ｉｎｄｕｓｔ￣ Ｖｏ１．５４，Ｎｏ．２ Ｆｅｂ．，２０１８
电伴热带的选型与应用
郝继运 ，黄立新
（１．莘县华祥盐化有限公司，山东聊城２５２４２９；
２．华润雪花啤酒（中国）有限公司山东区域公司，山东滨州２５６２００）
［关键词］电伴热带；分类；ＳＥ作原理；特点；选型；安装；运行；维护 ［摘要］介绍了恒功率电伴热带和自控温电伴热带的工作原理及特点，并总结了电伴热带的选型、安装、运 行及维护时的注意事项。 ［中图分类号］ＴＱ１１４．１５ ［文献标志码］Ｂ ［文章编号］１００８—１３３Ｘ（２０１８）０２－００４３—０３
Ｓｅｌｅｃｔｉｏｎ ａｎｄ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｅｌｅｃｔｒｉｃ ｈｅａｔ ｔｒａｃｉｎｇ ｂａｎｄ
ＨＡＯ Ｊｉｙｕｎ，ＨＵＡＮＧ Ｌｉｘｉｎ
（１．Ｓｈｅｎｘｉａｎ Ｈｕａｘｉａｎｇ Ｓａｌｔ Ｃｈｅｍｉｃａｌｓ Ｃｏ．，Ｌｔｄ．，Ｌｉａｏｃｈｅｎｇ ２５２４２９，Ｃｈｉｎａ；
２．Ｓｈａｎｄｏｎｇ Ｒｅｇｉｏｎａｌ Ｃｏｍｐａｎｙ，Ｃｈｉｎａ Ｒｅｓｏｕｒｃｅｓ Ｓｎｏｗ Ｂｒｅｗｅｒｉｅｓ Ｃｏ．，Ｌｔｄ．，Ｂｉｎｚｈｏｕ ２５６２００，Ｃｈｉｎａ）
Ｋｅｙ ｗｏｒｄｓ：ｅｌｅｃｔｒｉｃ ｈｅａｔ ｔｒａｃｉｎｇ ｂａｎｄ；ｃｌａｓｓｉｆｉｃａｔｉｏｎ；ｗｏｒｋｉｎｇ ｐｒｉｎｃｉｐｌｅ；ｃｈａｒａｃｔｅｒｉｓｔｉｃ；ｓｅｌｅｃｔｉｏｎ；
ｉｎｓｔａｌｌ；ｒｕｎｎｉｎｇ；ｍａｉｎｔｅｎａｎｃｅ
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｗｏｒｋｉｎｇ ｐｒｉｎｃｉｐｌｅｓ ａｎｄ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｃｏｎｓｔａｎｔ—ｐｏｗｅｒ ｅｌｅｃｔｒｉｃ ｈｅａｔ ｔｒａｃｉｎｇ ｂａｎｄ ａｎｄ
ｔｅｍｐｅｒａｔｕｒｅ ａｕｔｏ—ｃｏｎｔｒｏｌｌｅｄ ｅｌｅｃｔｒｉｃ ｈｅａｔ ｔｒａｃｉｎｇ ｂａｎｄ ｗｅｒｅ ｉｎｔｒｏｄｕｃｅｄ．Ｔｈｅ ｍａｔｔｅｒｓ ｎｅｅｄｉｎｇ ａｔｔｅｎｔｉｏｎ ｉｎ

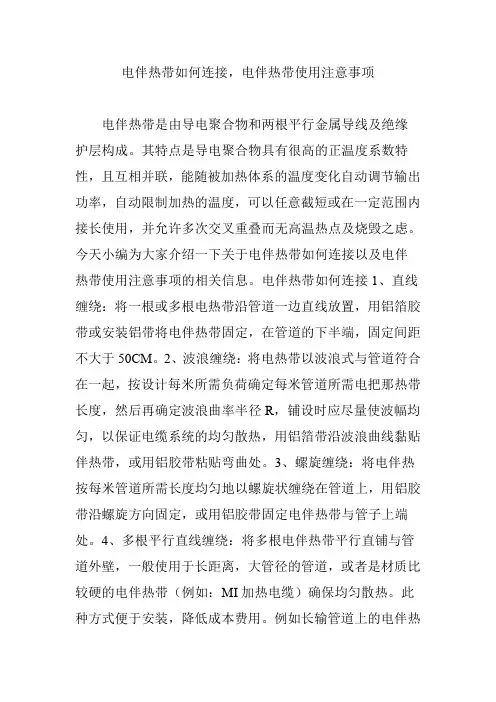

电伴热带如何连接，电伴热带使用注意事项
电伴热带是由导电聚合物和两根平行金属导线及绝缘护层构成。其特点是导电聚合物具有很高的正温度系数特性，且互相并联，能随被加热体系的温度变化自动调节输出功率，自动限制加热的温度，可以任意截短或在一定范围内接长使用，并允许多次交叉重叠而无高温热点及烧毁之虑。今天小编为大家介绍一下关于电伴热带如何连接以及电伴热带使用注意事项的相关信息。电伴热带如何连接1、直线缠绕：将一根或多根电热带沿管道一边直线放置，用铝箔胶带或安装铝带将电伴热带固定，在管道的下半端，固定间距不大于50CM。2、波浪缠绕：将电热带以波浪式与管道符合在一起，按设计每米所需负荷确定每米管道所需电把那热带长度，然后再确定波浪曲率半径R，铺设时应尽量使波幅均匀，以保证电缆系统的均匀散热，用铝箔带沿波浪曲线黏贴伴热带，或用铝胶带粘贴弯曲处。3、螺旋缠绕：将电伴热按每米管道所需长度均匀地以螺旋状缠绕在管道上，用铝胶带沿螺旋方向固定，或用铝胶带固定电伴热带与管子上端处。4、多根平行直线缠绕：将多根电伴热带平行直铺与管道外壁，一般使用于长距离，大管径的管道，或者是材质比较硬的电伴热带（例如：MI加热电缆）确保均匀散热。此种方式便于安装，降低成本费用。例如长输管道上的电伴热比较多。5、其他安装方式：例如管道吊装、管道附件（阀门，仪表等）详细安装方式可登陆芜湖佳宏官网了解。6、一般电伴热带安装辅材需要：铝箔胶带，热敏胶带，不锈钢扎带（用于固定温控器，接线盒等），防爆胶，支架等。安装完成后，需要做外保温（自限温电伴热带，恒功率电热带）露天场合，则必须要有防水罩。电伴热带使用注意事项1、电伴热带在铺设时切忌不要强压力冲击，很容易破坏带内的材质结构，如果带内的材质什么的已经发生了变化，不仅是很大的影响了它的工作效率还容易产生灾难。电伴热带切忌不要多重的折叠，尤其是折叠的直径大于带直径的六倍，很容易使得带内结构巨变，产生无法预料的灾害。2、在电伴热带的附近不要放置容易产生电火花的东西，有些厂家在周围放置很多电焊材质，很容易灼烧带表面的绝缘层，产生意想不到的麻烦。电伴热带有长度限制和其他要求，使用时要仔细地阅读要求细则，避免低级错误产生的灾难。3、在日常使用时因为电伴热带长期置于空气中，很容易产生潮湿和积水的现象，在使用一段时间后排查工作也显得尤为重要。有些不易察觉的地方，表皮有破损，人力必须仔细地勘察，这也要求工人的细心，所以电伴热带在日常生活中也应该很注意一些小的地方。电伴热带是新一代带状恒温电加热器。关于电伴热带如何连接以及电伴热带使用注意事项的相关信息小编就为大家介绍到这里了，如果您也对电伴热带感兴趣，希望小编总结的这些能够为您带去帮助。
