电伴热作为一种有效的管道(储罐)保温及防冻方案一直被广泛应用。其工作原理是通过伴热媒体散发一定的热量,通过直接或间接的热交换补充被伴热管道的损失,以达到升温、保温或防冻的正常工作要求。20世纪70年代，美国能源行业就提出用电伴热方案来替代蒸汽伴热的设想。70年代末80年代初，包括能源行业在内的很多工业部门已广泛推广了电伴热技术，以电伴热全面代替蒸汽伴热。电伴热技术发展至今，已由传统的恒功率伴热发展到以导电塑料为核心的自控温电伴热。
电热带接通电源后（注意尾端线芯不得连接），电流由一根线芯经过导电的PTC材料到另一线芯而形成回路。电能使导电材料升温，其电阻随即增加，当芯带温度升至某值之后，电阻大到几乎阻断电流的程度，其温度不再升高，与此同时电热带向温度较低的被加热体系传热。电热带的功率主要受控于传热过程，随被加热体系的温度自动调节输出功率，而传统的恒功率加热器却无此功能。

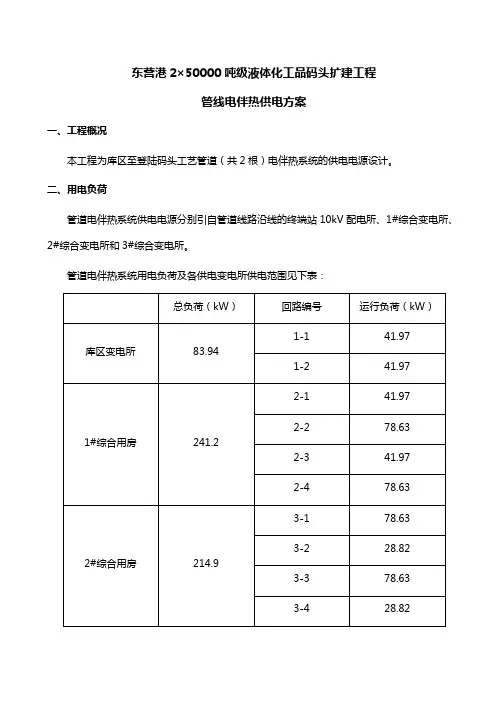

东营港2×50000吨级液体化工品码头扩建工程
管线电伴热供电方案
一、工程概况
本工程为库区至登陆码头工艺管道（共2根）电伴热系统的供电电源设计。
二、用电负荷
管道电伴热系统供电电源分别引自管道线路沿线的终端站10kV配电所、1#综合变电所、2#综合变电所和3#综合变电所。
管道电伴热系统用电负荷及各供电变电所供电范围见下表：
总负荷（kW） 回路编号 运行负荷（kW）
库区变电所 83.94 1-1 41.97
1-2 41.97
1#综合用房 241.2 2-1 41.97
2-2 78.63
2-3 41.97
2-4 78.63
2#综合用房 214.9 3-1 78.63
3-2 28.82
3-3 78.63
3-4 28.82
3#综合用房 131.26 4-1 28.82
4-2 36.81
4-3 28.82
4-4 36.81
三、供电方案
根据工艺管道电伴热系统配置情况，管道电伴热系统采用分段供电方式，在管道沿线各变电所内新增电力变压器和低压配电屏，给相应段的管道电伴热系统提供电源。
1）10KV供电电源方案
终端站10kV配电所扩建，扩建部分大小为5×8米，内设置1台变压器保护柜、1台干式变压器和1面低压配电柜；1、2#综合用房变电所内各设置1台10KV环网柜、1台干式变压器和1面低压配电柜；3#综合用房变电所内设置1台变压器保护柜、1台干式变压器和1面低压配电柜。
由库区35kV变电所至各综合用房变电所新敷设1根10KV供电电缆至各变电所的环网柜或变压器保护柜，由环网柜或变压器保护柜给新增的电力变压器供电。新增10KV电力电缆沿管带已有的电缆桥架敷设。
主要设备及材料一览表见下表：
10KV环网柜或变压器保护柜 电力变压器 低压配电屏
库区 变压器保护柜1台 SCB-160/10,160KVA×1台 1面
1#综合用房 10KV环网柜1台 SCB-500/10,500KVA×1台 1面
1. 施工用主要标准规范及技术文件
1.1 施工图纸及相关技术文件
1.2 GB50254-96 《电气装置安装工程低压电器施工及验收规范》
1.3 GB50258-96 《电气装置安装工程 1kV 及以下配线工程施工及验收规范》
1.4 GB50150-91 《电气装置安装工程电气设备交接试验标准》
1.5 GB50168-92 《电气装置安装工程电缆路线施工及验收规范》
1.6 GB50171-92 《电气装置安装工程盘柜及二次回路接线施工及验收规范》
2 施工程序
2.1 安装步骤综述
2.2 准则、标准和规定
2.2.1 应按照以下最新发表的如下标准和准则安装：
1) 国家电气标准
2) 国家电气安全标准
3) 国家或者当地电气标准或者规定
4) IEEE 标准 #515
2.3 当收到电伴热电缆时
2.3.1 检查收到的电缆型号和功率输出是否正确。所有电缆外套都标有部件号、
电压等级和功率输出。
2.3.2 视察货物在运输中是否有破损。
2.3.3 电伴热电缆和附件应储藏在干净和干燥的环境中。
2.4 在安装电缆前
2.4.1 确认所有要求伴热的管和设备均已安装完毕，并通过测试可以使用。
2.4.2 设备表面应合理清洁。任何松动的壳、油或者尘土均应清扫干净。
2.4.3 在电伴热安装前，管上的任何涂层均已彻底干燥。
2.4.4 对每卷电缆确定可能的电伴热回路。
2.4.5 从可能长的伴热回路开始。
2.5 安装电伴热电缆 2.5.1 在电伴热电路的送电点开始安装。
2.5.2 在管上敷设电缆。确认在阀、泵、等处的电缆安装正确。
2.5.3 用纤维胶带，从后向电源接点处做永久性安装。每隔 300 毫米绑扎一次。
在阀门、泵、过滤器等部位做可以使设备挪移的安装。
2.5.4 或者用铝箔胶带直接覆盖在伴热带表面， 使电伴热带紧贴管线壁或者设备表
面。
2.5.5 完成中间连接。
2.5.6
电伴热工程量计算公式
电伴热在很多工程领域都有应用，要准确计算其工程量，那可得有点小窍门。
先来说说电伴热的原理，其实就像给管道或者设备穿上了一件“保暖衣”，通过电能转化为热能，让它们在寒冷的环境中也能正常工作。
咱们来看看电伴热工程量的计算公式。一般来说，电伴热的工程量计算要考虑几个关键因素。首先是管道的长度，这个很好理解，管道越长，需要的伴热也就越多。然后是管道的直径，粗的管道和细的管道，所需要的伴热功率是不一样的。还有环境温度，在极寒的地方和稍微冷一点的地方，伴热的需求也有差别。
计算公式大概是这样：电伴热工程量 = 管道长度 × （每米管道所需伴热功率 × 修正系数）。这里的修正系数就比较复杂啦，它要考虑到保温材料的性能、管道的材质、环境温度的影响等等。
给您讲个我亲身经历的事儿吧。有一次，我们接到一个工厂的项目，要给他们的化工管道安装电伴热。那管道弯弯曲曲，长得像条大蟒蛇。我们一开始按照常规的计算方法估算了工程量，结果安装好之后发现温度不够，达不到预期的效果。后来仔细一研究，才发现是忽略了管道材质对散热的影响，修正系数没算对。这可把我们折腾得够呛，又重新计算，重新采购材料，重新安装。那几天，我们团队的小伙伴们忙得脚不沾地，累得腰酸背痛。 再说说每米管道所需伴热功率这个事儿。不同的介质在管道里流动，需要的伴热功率也不同。比如水和油，它们的比热容不一样，保持相同温度所需要的热量就不同。这就要求我们在计算的时候，要对介质的特性有清楚的了解。
另外，电伴热的类型也有好几种，像自限温电伴热带、恒功率电伴热带等等，它们的性能和适用场景也不一样，这也会影响到工程量的计算。
总之，计算电伴热工程量可不是一件简单的事儿，需要综合考虑好多因素，一个不小心就可能出错。所以啊，咱们得认真仔细，多做功课，才能保证工程的质量和效果。
希望我讲的这些能对您计算电伴热工程量有所帮助，让您在实际操作中少走弯路，顺顺利利完成任务！
