（煤化工）焦化厂
工艺流程、焦炉及其设备、车间配置、炼焦准备详解
目录
1.焦化厂主工艺流程和车间配置： (3)
2.焦炭与炼焦用煤的准备： (3)
2.1焦炭： (3)
2.2焦炭的化学组成及高炉焦质量指标： (4)
2.2.1焦炭的化学组成 (4)
A、工业分析： (4)
B、机械强度： (4)
C、筛分组成： (5)
D、焦炭的热性质： (5)
2.2.2炼焦用煤： (5)
2.2.3配合煤概念、配合煤质量： (6)
2.2.3.1配合煤概念： (6)
2.2.3.2配合煤质量： (6)
2.2.3.3配合煤流程： (7)
2.3焦炉及其设备 (7)
2.3.1焦炉结构： (7)
2.3.2焦炉分类 (7)
2.3.3以JN43-80型焦炉为例解析： (8)
2.3.4废气设备： (9)
2.3.5焦炉机械（四大车）： (10)

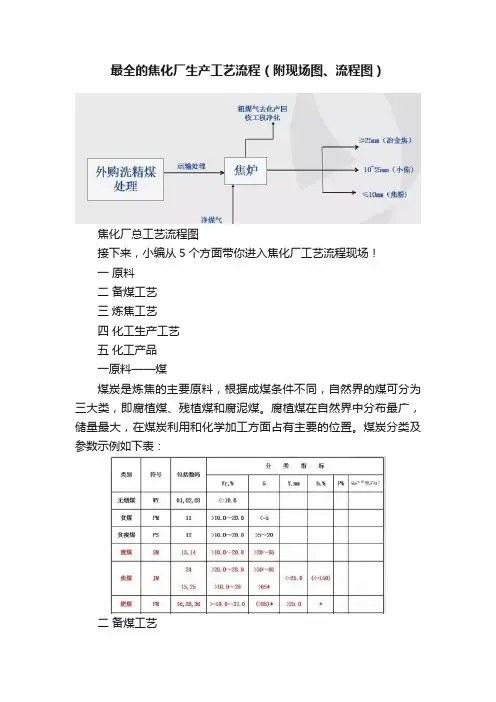

1.焦化厂主工艺流程和车间配置：
备煤：
来煤的卸车和倒运至煤场储存，通过皮带将不同煤种的煤送配煤盘按一定配煤比混合，再送粉碎机粉碎后通过皮带送往焦炉煤塔。
炼焦：
装煤车从煤塔取煤装入焦炉，生成焦炭和荒煤气，焦炭熄灭后筛除焦粉通过皮带送往炼铁；荒煤气送回收车间。
回收：经煤气鼓风机将荒煤气抽入系统，通过除油、脱硫脱氰、脱氨、脱苯等，生成比较洁净的焦炉煤气外送，同时得到不同的化学产品。
精制：
（目前已拆除）对回收分离出的粗焦油进行深加工，得到不同的化工产品。
干熄焦（目前只针对3、4#焦炉）：
将焦炉推出的赤热红焦通过冷惰性气体（氮气）冷却至200度以下，转运至筛焦。
2.焦炭与炼焦用煤的准备：
2.1焦炭：
在隔绝空气的条件下干馏得到的固体产物都可称为焦炭。
根据焦炭的用途分类：（根据原料煤的性质，干馏的条件不
同）用于高炉炼铁的称为高炉焦，用于冲天炉熔铁的称为铸造焦；用于铁合金生产的称铁合金用焦，以及气化用焦、电石用焦等。
焦碳的一般性质：焦炭是一种质地坚硬，多孔、呈银灰色并有不同粗细裂纹的碳质固体块状材料，其相对真密度为1.8～
1.95，堆积密度为400～520kg/m3。
2.2焦炭的化学组成及高炉焦质量指标：
2.2.1焦炭的化学组成
A、工业分析：
水分、灰分、挥发分和固定碳（主要元素：C、H、O、N、P、S）。
水分：焦炭的水分与炼焦煤料的水分无关，也不取决于炼焦工艺条件，主要受熄焦方式的影响。
灰分：主要成分是SiO2和Al2O3。
挥发分：焦炭的挥发分是焦炭成熟程度的标志，与炼焦煤料和炼焦最终温度有关。
硫分：受炼焦煤料影响，使生铁的主要有害杂质。
磷分：含量较少，主要受炼焦煤料影响。
B、机械强度：
采用米库姆转鼓实验方法测定焦炭的机械强度。
抗碎强度（俗称M40）：焦炭在外力冲击下抵抗碎裂的能力称为焦炭的抗碎强度。
耐磨强度（M10）：焦炭抵抗摩擦力破坏的能力，称为焦炭的耐磨强度。
C、筛分组成：
焦炭块度＞80mm、80～60mm、60～40mm、40～25mm各粒级百分比。
D、焦炭的热性质：
反应性（CRI）：焦炭在1100℃时与CO2的反应能力。
反应后强度（CSR）：高温转鼓试验反映出焦炭在高温下的热破坏比常温转鼓试验更接近于高炉内的情况。
2.2.2炼焦用煤：
煤的分类根据半工业和实验室的试验基础上，对无烟煤、烟煤、褐煤进行分类，共14类，烟煤分为12类。
单种煤的结焦特性：（分别介绍气、肥、焦、瘦、1/3焦、气肥煤）。
气煤：变质程度低，挥发分含量较高，粘结性低，容易形成纵裂纹，焦炭碎，强度低。
可提高煤气和化学产品产率。
肥煤：中等变质程度的煤，粘结性高，容易形成横裂纹，强度高，耐磨性差。
焦煤：是单独成焦最好的炼焦煤，焦炭块度大、裂纹少，耐磨性好，在配煤中起到提高焦炭强度的作用。
瘦煤：粘结性不高，适当配入瘦煤可加大焦炭块度，配入量过多，则降低配煤粘结性，使焦炭耐磨性下降，质量不好。
1/3焦煤：是过渡性煤种，介于焦煤、肥煤、气煤之间，有较高的粘结性，是配煤炼焦的骨架煤之一。
气肥煤：是挥发分和粘结性都较高的特殊煤种。
2.2.3配合煤概念、配合煤质量：
2.2.
3.1配合煤概念：
由于单种煤的结焦特性不同,为了得到符合质量要求的焦炭,同时降低炼焦成本,必须把不同牌号的煤配合使用。
配煤原则：满足焦碳质量要求；扩大炼焦煤资源；有利于增产化学产品、降低配合煤成本等。
配煤比制定方法：通过对各单种特性参数进行加权计算，得到配煤比；再通过小焦炉试验确认配比是否合乎要求。
2.2.
3.2配合煤质量：
水分：配合煤水分多少和稳定与否，对焦炭产量、质量以及焦炉寿命有很大影响。
灰分：焦炭的灰分来自配合煤，因此要严格控制配合煤灰分。
硫分：煤中硫分约60%～70%转入焦炭。
挥发分：配合煤的挥发分高低，决定煤气和化学产品的产率，同时对焦炭强度也有影响。
粘结性：是配合煤在炼焦时能形成塑性物的性能。
细度：是煤料经过粉碎后，小于3mm的煤料占全部煤料的质量百分数，一般要求控制在80%左右。
2.2.
3.3配合煤流程：
先配后粉流程：将参与炼焦的单种煤按配煤比例先配合好，然后进行粉碎。
先粉后配流程：对参与炼焦的单种煤，按性质不同进行不同细度的粉碎，然后按配煤比混合均匀。
选择性粉碎流程：将粉碎与筛分结合，煤料经过筛分装置，大颗粒的筛上物进入粉碎机在粉碎。
2.3焦炉及其设备
2.3.1焦炉结构：
炉顶区：位于炉体最上部，设有看火孔、装煤孔和从炭化室导出荒煤气的上升管孔。
厚度按保证炉体强度和降低炉顶温度的要求确定。
燃烧室：燃烧室是煤气燃烧的地方，经过与两侧炭化室的隔墙向炭化室提供热量。
炭化室：装炉煤在炭化室内经高温干馏变成焦炭。
蓄热室：为了回收利用焦炉燃烧废气的热量预热贫煤气和空气，在焦炉炉体下部设置蓄热室。
斜道区：位于燃烧室和蓄热室之间的通道。
小烟道、烟道、烟囱：废气导出的通道。
2.3.2焦炉分类
A、按装煤方式：顶装和侧装。
B、按加热用煤气种类：复热式和单热式。
C、按空气和加热用煤气供入方式：侧入式和下喷式。
D、按气流调节方式：上部调节式和下部调节式。
E、按拉长火焰方式：多段加热式、废气循环式和高低灯头式。
焦炉炉型简介：我厂现有四座焦炉为两座2×42孔的JN43-58型焦炉，两座2×45孔JN43-80型焦炉，现有四座焦炉均为4.3m焦炉。
设计总生产能力约110多万吨/年。
2.3.3以JN43-80型焦炉为例解析：
设计生产能力：60万吨/年（2×42孔）。
炭化室有效容积：23.9m3。
炭化室尺寸（mm）：全长14080；有效长13280；全高4300；有效高4000；平均宽450；锥度50；中心距1143。
立火道：个数28；中心距480。
加热水平（从立火道盖顶砖的下表面到炭化室盖顶砖下表面之间距离）：800mm。
设计结焦时间：18h。
在建的5号焦炉为1×60孔的JN60-6型6m焦炉，设计生产能力60万吨/年。
焦炉用耐火材料：硅砖、粘土砖、高铝砖。
硅砖：主要用于燃烧室、斜道和蓄热室等焦炉重要部位，占全炉总量的80%左右。
粘土砖：蓄热室封墙、小烟道衬砖、蓄热室格子砖及炉门衬
砖、炉顶及上升管衬砖。
高铝砖：燃烧室炉头及炭化室铺底砖的炉头部位。
护炉设备：包括炉柱、小炉柱、保护板、纵横拉条、弹簧和机焦侧操作台。
作用是对砌体施加保护性压力，使砌体在烘炉及生产过程保持整体性，避免在温度及机械力冲击下产生破损。
煤气设备：我厂复热式焦炉配有两套加热系统。
煤气总管：设有开闭器，调节和切断全炉煤气。
焦炉煤气总管上有预热器。
主管：设有煤气压力自动调节翻板，自动保持煤气压力的规定值。
分管：煤气分管上有调节旋塞、交换旋塞和孔板盒、水封槽等。
2.3.4废气设备：
交换开闭器：控制进入蓄热室的加热煤气、空气和排出燃烧室所生成的废气的设备。
总、分烟道翻板：是用来调节和稳定烟道吸力的设备。
交换设备：是用于切换焦炉加热系统气体流动方向的动力设备和传动机构，包括交换机和交换传动装置。
每隔20分钟交换一次，每次动作所需时间46.6秒。
交换机操作步骤：关煤气→交换废气和空气→开煤气。
荒煤气导出设备：上升管和桥管、水封阀、集气管、吸气
管、氨水喷洒管。
2.3.5焦炉机械（四大车）：
装煤车：是顶装焦炉顶上往炭化室装煤的焦炉机械。
新车功能：打开装煤孔盖、清扫装煤孔、除尘。
拦焦车：是把从炭化室推出的赤热焦炭导入熄焦车内的焦炉机械。
熄焦车：接受焦炭，送往熄焦塔熄焦，然后送回焦台。
（电机车和焦罐：送干熄焦）。
推焦车：开启和清扫机侧炉门、推焦、平煤。
四车定位系统和三车连锁系统。
