法兰的种类和作 原理

法兰｜法兰分哪些门类？分别怎么用？为何法兰的使用这么重要？一文搞懂！前几天推送了《管径｜DN、De、Φ分别表示什么？有什么区别？一文搞懂！》一文，圈友们表示十分需要，文章被广泛传阅。

同时，有朋友表示想以同样的方式了解“法兰”方面的知识，遂有此文，正文如下：我国现行的法兰标准分为两个体系，分别是PN系列（欧洲体系）和Class系列（美洲体系）。

PN系列公称压力等级采用PN表示，包括以下九个等级：PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160。

Class系列公称压力等级采用Class表示，包括以下六个等级：Class150、 Class300、Class600、Class900、Class1500、Class2500。

法兰的公称压力等级对照表因为压力等级本身就应该是无次的，只是不同的等级标准，互换时除了要考虑LB与MPa的换算关系，大概是MPa=0.007×LB。

LB 与PN是压力等级，不是简单的压力单位，就是LB可与MPa相互换算，但是LB与PN是不能简单的换算的。

HG/T20592-2009与HG/T20592-97法兰标准中公称压力的区别。

压力换算公式：1巴（bar)=100000帕（Pa)=10牛顿/平方厘米=0.1MPa（MPa就是兆帕）是国际标准组织定义的单位。

在HG/T20592-2009法兰标准中压力为PN16，与HG/T20592-97法兰标准中压力PN1.6的压力是相同的，即我们平时所说的16公斤压力。

2009版公称压力是按bar为单位，97版公称是按MPa为单位，16bar=1.6MPa。

法兰的概念与分类法兰又叫法兰盘或凸缘盘。

法兰是使管子与管子相互连接的零件，连接于管端；也有用在设备进出口上的法兰，用于两个设备之前的连接。

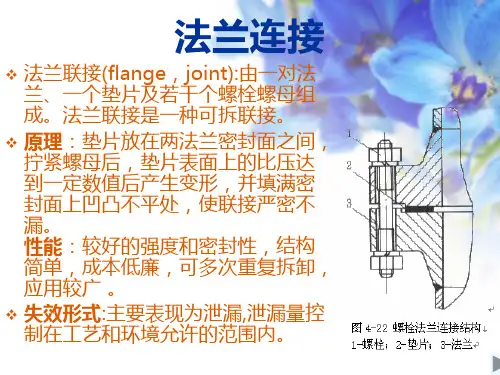

法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

法兰的分类(一)整体法兰1.平焊法兰,制造容易,应用广泛,但刚性较差.法兰附近筒壁的截面上,将产生附加的弯曲应力.所以平焊法兰适用的压力范围较低(PN<4.0MPa).平焊法兰的适用范围:2.对焊法兰又称高颈法兰或长颈法兰.颈提高刚性,厚度比筒体厚,降低根部弯曲应力.对接焊缝,比平焊法兰的角焊缝强度好,对焊法兰适用于压力,温度较高或设备直径较大的场合.(二)松式法兰法兰与容器或管道不连接,比整体式连接强度差法兰盘可用不同材料,用于铜制,铝制,陶瓷,石墨及其非金属材料的设备或管道上.受力后无附加弯曲应力,只适用于压力较低场合(三)任意式法兰整体性介于整体法兰和松式法兰之间,包括未焊透的焊接法兰.圆形法兰最常见,方形法兰利于管子排列紧凑,椭圆形法兰常用于阀门和小直径的高压管子上.三,影响法兰密封的因素影响法兰密封的因素主要有:螺栓预紧力;密封面型式;垫片性能;法兰刚度;操作条件.一螺栓预紧力螺栓预紧力是影响密封一个重要因素.预紧力使垫片压紧并实现初始密封.预紧力过大则垫片被压坏或挤出.预紧力通过法兰密封面传递给垫片,良好的密封,必须使预紧力均匀地作用于垫片.当需要预紧力一定时,采取增加螺栓个数,减小螺栓直径对密封有利二密封面法兰联接密封性能与密封面型式有关,密封面型式选择,主要考虑压力,温度,介质.压力容器和管道中常用的法兰密封面型式和特点:1,突面(RF)光滑平面,可车制密纹水线.结构简单,加工方便,便于进行防腐衬里. 接触面积大,预紧时垫片容易往两边挤,不易压紧.2,凹凸面(MFM)凸面和凹面相配合,凹面上放置垫片,防止垫片被挤出,适用于压力较高.3,榫槽面(TG)槽中垫片不被挤动.螺栓力较小.获得良好的密封效果.结构较复杂,更换垫片较困难.榫面容易损坏,适于易燃,易爆,有毒介质及较高压力.压力不大时,即使直径较大,也能很好密封.4,全平面(FF)与环连接面(RJ)全平面密封适合于压力较小的场合(PN≤1.6MPa);环连接面主要用在带颈对焊法兰与整体法兰上,适用压力范围为(6.3MPa≤PN≤25.0MPa).5,其他类型密封面高压容器和高压管道用球面(透镜)和椭圆或八角形截面金属垫片三垫片性能垫片适当变形和回弹能力是形成密封的必要条件.最常用垫片分为非金属,金属,非金属与金属混合制的垫片非金属垫片:橡胶石棉板,聚四氟乙烯等.柔软耐温度和压力性能较金属垫片差.只适用于常,中温和中,低压设备和管道的法兰密封.金属与非金属混合制垫片:金属包垫片及缠绕垫片等.金属包垫片用薄金属板(镀锌薄钢板,0Cr18Ni9等)将非金属包起来; 金属缠绕垫片是薄低碳钢带(或合金钢带)与石棉带一起绕制而成.不带定位圈和带定位圈.金属包垫片及缠绕垫片较单纯的金属垫片有较好的性能,适应的温度与压力范围较高一些.金属垫片:材料一般并不要求强度高,而是要求软韧.常用是软铝,紫铜,铁(软钢),蒙耐尔合金(含Ni67%,Cu30%,Cr4～5%)钢等.主要用于中,高温和中,高压法兰联接密封.垫片材料的选择:根据温度,压力以及介质腐蚀决定,同时考虑密封面形式,螺栓力的大小以及装卸要求等.查表4-15四,法兰标准及选用石油,化工上用的法兰标准有两类,一类是压力容器法兰标准一类是管法兰标准一压力容器法兰标准1.平焊法兰:2.对焊法兰长颈对焊法兰有厚度更大的颈,刚性大.更高压力范围(PN 0.6MPa～6.4MPa)和直径范围(DN300mm～2000mm),适用温度范围为-20℃～450℃.乙型平焊法兰中DN 2000mm以下规格包括在长颈对焊法兰的规定范围之内.两者联接尺寸和法兰厚度一样.DN2000mm以下的乙型平焊法兰可用轧制长颈对焊法兰代替,以降低成本.平焊与对焊法兰都有带衬环的与不带衬环的两种.当设备是由不锈钢制作时,采用碳钢法兰加不锈钢衬环,可以节省不锈钢.3,公称直径与公称压力根据公称直径与公称压力由法兰标准确定法兰尺寸压力容器法兰公称直径同压力容器例如DN 1000mm的压力容器,应当配用DN 1000mm的压力容器法兰. 法兰公称压力:与最大操作压力,操作温度以及材料有关.定义:以16MnR在200℃时的机械性能为基准确定法兰尺寸,在200℃时,它的最大允许操作压力就认为是具有该尺寸法兰的公称压力.公称压力PNO.6MPa法兰,用16MnR制造的,在200℃时,最大允许操作压力0.6MPa.高于200℃的最大操作压力将低于它的公称压力0.6MPa.低于200℃仍按200℃确定其最高工作压力.材料改为Q235-A,机械性能比16MnR差,公称压力PN0.6MPa的法兰,200℃操作,最大允许操作压力也低于公称压力.材料由16MnR改为15MnVR,机械性能优于16MnR,公称压力PN0.6MPa 的法兰,在200℃操作时,最大允许操作压力将高于它的公称压力. 只要法兰的公称直径,公称压力确定了,法兰的尺寸也就确定了.最大允许工作压力的确定:为操作温度300℃,设计压力0.6MPa的容器选配法兰.材料15MnVR按公称压力0.6MPa查取.材料20R按公称压力1.0MPa查取尺寸.二管法兰标准同样公称直径的容器法兰和管法兰的尺寸不相同,不能互相代用.管法兰的型式除平焊,对焊法兰外,还有铸钢法兰,铸铁法兰,活套法兰,螺纹法兰等.管法兰标准查选方法,步骤与压力容器法兰同.GB9119.7-88外,常用标准还有:化工部标准HG20592～HG20602-97;中石化标准SH3406-96等.其中化工部标准中分为欧洲体系,美洲体系等,我国常用的为欧洲体系.例4-6:塔身与封头的法兰.塔内径1000mm,操作温度280℃,设计压力0.2MPa.Q235-A.根据操作温度,设计压力和所用材料,应按公称压力为0.6MPa查选尺寸.压力不高,直径不大,表4-16用甲型平焊法兰,平面密封面,垫片用石棉橡胶板.法兰的各部尺寸从附录表9中查,联接螺栓材料Q235-A,M20共36个.思考题:1.法兰垫片密封的原理是什么影响密封的因素有哪些2.法兰的型式有哪些各有什么特点3.法兰密封面型式有哪些各适用什么场合4.常用的垫片材料有哪些。

常见法兰种类及代号法兰是一种连接管道、阀门、仪表等设备的重要组件，主要用于管道的连接和密封。

常见的法兰种类及代号主要包括平焊法兰、对焊法兰、螺纹法兰、盲板、承插焊法兰等。

下面将详细介绍各种法兰的特点和代号。

1.平焊法兰（RF）：平焊法兰是最常见的一种法兰连接形式。

它的连接面光滑，通常用于低压、低温的场合。

平焊法兰的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

2.对焊法兰（WN）：对焊法兰是一种焊接法兰，它的特点是连接面带有凹槽，适用于高压、高温的场合。

对焊法兰的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

3.螺纹法兰（TH）：螺纹法兰是一种螺纹连接的法兰，适用于低压、小口径的管道系统。

螺纹法兰的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

4.盲板（BL）：盲板是一种封闭管道的法兰，用于堵住管道上的孔洞。

盲板的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

5.承插焊法兰（SW）：承插焊法兰是一种焊接法兰，它的特点是连接时需要将管子插入法兰内部，然后焊接密封。

承插焊法兰的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

除了上述几种常见的法兰种类和代号，还有一些特殊用途的法兰，如电焊法兰（EW）和长焊颈法兰（LWN）。

电焊法兰是一种焊接法兰，它的连接面呈搭接形状，适用于高压、高温的场合。

长焊颈法兰是一种颈部较长的法兰，适用于对连接面要求高的场合。

在选用法兰时，需要根据实际需要考虑以下几个方面：1.压力等级：法兰的压力等级决定了它的耐压能力，要根据管道系统的工作压力选择适合的法兰压力等级。

2.连接形式：根据管道系统的连接方式，选择相应的法兰连接形式，如平焊法兰、对焊法兰、螺纹法兰等。

3.管道材质：根据管道系统的材质确定法兰的材质，以保证连接的可靠性和耐腐蚀性。

4.法兰尺寸：根据管道系统的口径确定法兰的尺寸，要保证法兰与管道的接口匹配，以确保连接的紧密性和密封性。

法兰12种类型与13大基础知识法兰构架图法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。

12种法兰类型及密封面形式1.板式平焊法兰6.螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。

优点：它和平焊法兰或对焊法兰相比，螺纹法兰具有安装、维修方便的特点，可在一些现场不允许焊接的管线上使用。

合金钢法兰有足够的强度，但不易焊接，或焊接性能不好，亦可选择螺纹法兰。

缺点：在管道温度变化急剧或温度高于260℃低于-45℃的条件下，建议不使用螺纹法兰，以免发生泄漏。

平焊环松套法兰盘是可以活动的法兰片。

直接与工程中的管道、设备用螺栓连接。

使用平焊环松套法兰盘的目的一般是为了节省资料，其结构分成两部分，管子局部一头和管道接，一头做成翻边，法兰盘部分套在翻边上。

法兰盘采用低等级的资料，而管子局部使用和管道一样的资料，达到节省资料的目的。

优点：▪方便于焊接或方便于加工或需要的强度大，如塑料管、玻璃钢管之类。

12种法兰基础知识、种类及特点、类型和密封面形式2020.2.7目录一、法兰基本介绍 (3)二、12种法兰类型及特点 (4)1、板式平焊法兰 (4)2、带颈平焊法兰 (5)3、带颈对焊法兰 (6)4、整体法兰 (7)5、承插焊法兰 (8)6、螺纹法兰 (9)7、对焊环松套法兰 (10)8、平焊环松套法兰 (11)9、法兰盖 (12)10、衬里法兰盖 (13)11、美标带颈平焊法兰 (14)三、法兰类型和密封面形式 (17)一、法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

1、应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

2、材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

3、分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

4、执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

5、国际管法兰标准体系：国际上管法兰标准主要有两个体系。

•以德国DIN(包括原苏联)为代表的欧洲管法兰体系•以美国ANSI管法兰为代表的美洲管法兰体系。

二、12种法兰类型及特点1、板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛。

缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2、带颈平焊法兰带颈平焊法兰属于国标法兰标准体系，是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

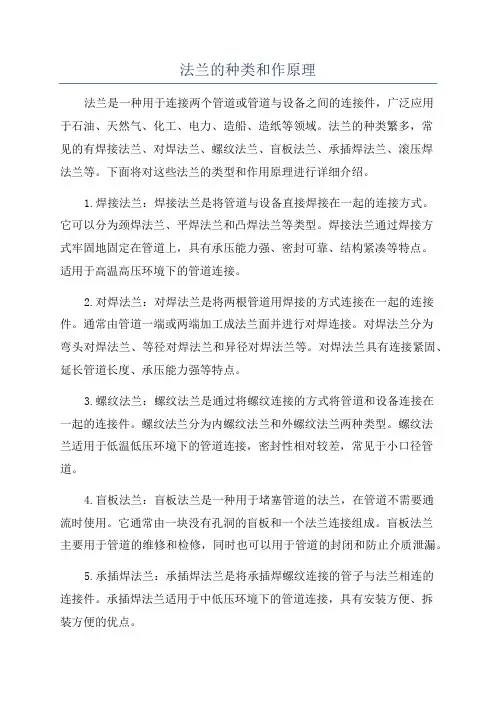

法兰的种类和作原理法兰是一种用于连接两个管道或管道与设备之间的连接件，广泛应用于石油、天然气、化工、电力、造船、造纸等领域。

法兰的种类繁多，常见的有焊接法兰、对焊法兰、螺纹法兰、盲板法兰、承插焊法兰、滚压焊法兰等。

下面将对这些法兰的类型和作用原理进行详细介绍。

1.焊接法兰：焊接法兰是将管道与设备直接焊接在一起的连接方式。

它可以分为颈焊法兰、平焊法兰和凸焊法兰等类型。

焊接法兰通过焊接方式牢固地固定在管道上，具有承压能力强、密封可靠、结构紧凑等特点。

适用于高温高压环境下的管道连接。

2.对焊法兰：对焊法兰是将两根管道用焊接的方式连接在一起的连接件。

通常由管道一端或两端加工成法兰面并进行对焊连接。

对焊法兰分为弯头对焊法兰、等径对焊法兰和异径对焊法兰等。

对焊法兰具有连接紧固、延长管道长度、承压能力强等特点。

3.螺纹法兰：螺纹法兰是通过将螺纹连接的方式将管道和设备连接在一起的连接件。

螺纹法兰分为内螺纹法兰和外螺纹法兰两种类型。

螺纹法兰适用于低温低压环境下的管道连接，密封性相对较差，常见于小口径管道。

4.盲板法兰：盲板法兰是一种用于堵塞管道的法兰，在管道不需要通流时使用。

它通常由一块没有孔洞的盲板和一个法兰连接组成。

盲板法兰主要用于管道的维修和检修，同时也可以用于管道的封闭和防止介质泄漏。

5.承插焊法兰：承插焊法兰是将承插焊螺纹连接的管子与法兰相连的连接件。

承插焊法兰适用于中低压环境下的管道连接，具有安装方便、拆装方便的优点。

6.滚压焊法兰：滚压焊法兰是通过轧制法兰连接面上的法兰和管道的焊接方式使其达到紧密连接的效果。

滚压焊法兰不需要借助螺栓和螺母进行固定，其连接强度高，适用于高温高压、耐腐蚀的工作环境。

以上是常见的法兰类型，每种法兰的作原理略有不同，但都通过与管道或设备的连接来实现介质的传递、控制和隔离。

法兰的连接方式分为固定法兰和活动法兰两种。

固定法兰通过螺栓和螺母将法兰紧固在一起，确保法兰连接的牢固性和密封性；活动法兰则可以实现法兰的旋转和倾斜，适应管道的安装调节和角度变化。

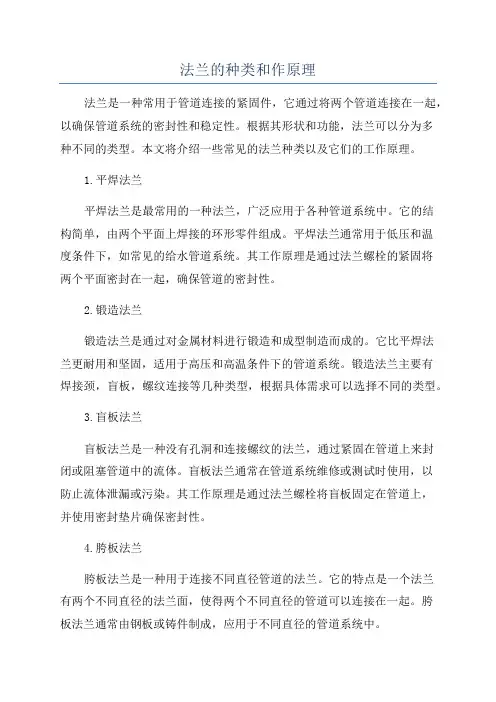

法兰的种类和作原理法兰是一种常用于管道连接的紧固件，它通过将两个管道连接在一起，以确保管道系统的密封性和稳定性。

根据其形状和功能，法兰可以分为多种不同的类型。

本文将介绍一些常见的法兰种类以及它们的工作原理。

1.平焊法兰平焊法兰是最常用的一种法兰，广泛应用于各种管道系统中。

它的结构简单，由两个平面上焊接的环形零件组成。

平焊法兰通常用于低压和温度条件下，如常见的给水管道系统。

其工作原理是通过法兰螺栓的紧固将两个平面密封在一起，确保管道的密封性。

2.锻造法兰锻造法兰是通过对金属材料进行锻造和成型制造而成的。

它比平焊法兰更耐用和坚固，适用于高压和高温条件下的管道系统。

锻造法兰主要有焊接颈，盲板，螺纹连接等几种类型，根据具体需求可以选择不同的类型。

3.盲板法兰盲板法兰是一种没有孔洞和连接螺纹的法兰，通过紧固在管道上来封闭或阻塞管道中的流体。

盲板法兰通常在管道系统维修或测试时使用，以防止流体泄漏或污染。

其工作原理是通过法兰螺栓将盲板固定在管道上，并使用密封垫片确保密封性。

4.胯板法兰胯板法兰是一种用于连接不同直径管道的法兰。

它的特点是一个法兰有两个不同直径的法兰面，使得两个不同直径的管道可以连接在一起。

胯板法兰通常由钢板或铸件制成，应用于不同直径的管道系统中。

5.焊颈法兰焊颈法兰是一种常用于高压和高温条件下的管道系统连接的法兰。

它的结构特点是有一个螺纹孔和焊接面，焊颈法兰通常是与对应的焊管或焊接弯头配套使用的。

焊颈法兰的工作原理是通过焊接将法兰连接在管道上，并使用垫片和螺栓进行紧固，确保管道系统的密封性。

综上所述，法兰是管道连接中的重要紧固件，根据不同的应用需求和工作条件，选择适合的法兰类型可以确保管道系统的稳定性和密封性。

无论是平焊法兰、锻造法兰、盲板法兰、胯板法兰还是焊颈法兰，它们都有各自不同的结构和工作原理，因此应根据具体需求选择适合的法兰类型。

法兰详解整理：王春雨法兰概述（河北天元钢管制造有限公司）法兰（Flange）又叫法兰盘或突缘。

法兰是使管子与管子及和阀门相互连接的管件，连接于管端。

也有用在设备进出口上的法兰，用于两个设备之间的连接，如减速机法兰。

法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

减速机法兰，用于电机与减速机的连接，以及减速机与其它设备之间的连接。

法兰上有孔眼，螺栓使两法兰紧连。

法兰间用衬垫密封。

法兰分螺纹连接（丝接）法兰和焊接法兰及卡套法兰。

法兰(flange)连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。

有的管件和器材已经自带法兰盘，也是属于法兰连接。

法兰连接是管道施工的重要连接方式。

法兰连接使用方便，能够承受较大的压力。

在工业管道中，法兰连接的使用十分广泛。

在家庭内，管道直径小，而且是低压，看不见法兰连接。

如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。

按材质分类：不锈钢法兰、碳钢法兰、合金钢法兰等。

按标准分类：国标、欧标、美标、日标、俄标等。

按照连接方式法兰连接种类可分为：板式平焊法兰、带颈平焊法兰、带颈对焊法兰、承插焊法兰、螺纹法兰、法兰盖、带颈对焊环松套法兰、平焊环松套法兰、环槽面法兰及法兰盖、大直径平板法兰、大直径高颈法兰、八字盲板、对焊环松套法兰等。

板式平焊法兰PL平焊法兰就是是将管子插入法兰内圈焊接的一种法兰,。

平焊法兰分板式平焊法兰PL和带颈平焊法兰SO。

不带颈平焊法兰就是板式平焊法兰，也就是平板法兰。

类似于平板法兰的还蝶阀法兰,法兰盖除无内孔外,其他外形也与平板法兰相同。

带颈法兰有:带颈平焊法兰,螺纹法兰,承插焊法兰,对焊法兰等,平焊法兰一般只能与管道连接，如果输送的介质是D类流体或民用管道工程的水、汽，或者是压力不高的C类流体，可采用平焊法兰。

法兰类型及型号介绍法兰在管道连接中时常用的一种方式,但是根据压力使用工况不同,法兰类型/密封面也不相同,下面对法兰法类型及型号进行简单介绍。

一.法兰分类1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。

2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

法兰的分类标准第一部分：引言法兰，作为一个广泛应用于各种领域的设计和工程元素，扮演着关键的角色。

从建筑结构到家具制造，从电子设备到汽车工业，法兰都承担着连接、支撑和密封的任务。

然而，法兰并不是一个简单的零件，而是具有多种类型和标准的产品。

在本文中，我们将深入研究法兰的分类标准，以帮助您更好地理解这一重要元素。

第二部分：法兰的基本定义首先，让我们从法兰的基本定义开始。

法兰通常是一个环形或类似环形的部件，通常由金属、塑料或其他材料制成。

它用于连接两个管道、管件或其他设备，以确保密封性和结构性稳定性。

法兰在许多工程和制造过程中发挥关键作用，因此了解不同类型的法兰至关重要。

第三部分：法兰的分类1. 按用途分类(a) 法兰的连接用途法兰根据其连接用途可以分为以下几种类型：•焊接法兰：用于焊接连接，常见于高温和高压应用中，例如石油化工行业。

•螺纹法兰：适用于小型管道连接，通常用于低压系统。

•法兰法兰：这种法兰允许通过螺栓和螺母来连接，可快速拆卸和安装，适用于维修或更换管道的情况。

(b) 法兰的密封用途•平面法兰：用于一般情况，通过垫片实现密封。

•凹槽法兰：适用于高压系统，通过凹槽和垫片来实现更强的密封。

•榫卯法兰：通过榫卯结构来提供额外的连接和密封性，常见于高温和高压环境。

2. 按材料分类法兰的材料取决于其使用环境和特定要求，主要有以下几种材料：•碳钢法兰：用于一般应用，具有良好的强度和耐腐蚀性。

•不锈钢法兰：适用于腐蚀性环境，如化工和海洋应用。

•铸铁法兰：常用于低压系统，具有出色的耐腐蚀性。

•塑料法兰：用于特定应用，如化学工业中的腐蚀性介质传输。

3. 按标准分类不同国家和地区制定了各种法兰标准，以确保互换性和安全性。

一些常见的法兰标准包括：•ANSI法兰：美国国家标准协会制定的标准，广泛用于北美地区。

•DIN法兰：德国工业标准，在欧洲和其他地区使用广泛。

•JIS法兰：日本工业标准，主要在日本和亚洲地区使用。

if 整体法兰1.引言1.1 概述概述部分的内容可以针对整体法兰这一主题进行简要介绍和概括，主要涵盖以下几个方面。

整体法兰是一种连接两个管道或管道和设备的重要元件，广泛应用于工业领域中。

它由一对法兰和法兰间的密封垫片组成，通过螺栓将它们紧密地连接在一起。

整体法兰的特点是法兰和法兰之间没有分离的连接结构，即法兰和法兰的直接连接部分为一体化设计，形成整体刚性连接。

整体法兰具有诸多优点。

首先，整体法兰连接结构简单，安装方便，不需要额外的连接件，能够快速进行组装和拆卸。

其次，整体法兰具有较高的密封性能，能够有效防止介质泄漏和外部杂质进入管道系统。

此外，整体法兰的连接紧固螺栓数量相对较少，结构稳定可靠，有利于减少故障和维修的可能性，降低使用成本。

同时，整体法兰还具有较高的强度和刚性，能够承受较大的压力和拉力，保证管道系统的安全运行。

在工业领域，整体法兰广泛应用于石油化工、电力、冶金、建筑等领域。

它可以连接不同材质和规格的管道和设备，满足不同工艺流程的需求。

整体法兰的选取与设计非常重要，需要考虑使用环境、介质特性、工作压力等因素，确保连接的可靠性和安全性。

目前，整体法兰的种类和规格繁多，国内外都有许多生产厂家提供相关产品。

随着科学技术的不断进步和工业需求的不断提高，整体法兰的研究和发展仍在进行中，未来将有更多的创新型和高性能产品问世。

综上所述，整体法兰是一种连接管道和设备的重要元件，具有简单、安装方便、密封可靠等优点。

在工业领域得到广泛应用，并随着技术的进步和需求的增长不断发展。

对整体法兰的深入研究和应用将进一步推动工业领域的发展和进步。

1.2文章结构文章结构部分概述了整篇文章的组织结构和内容安排。

它旨在向读者介绍文章的主要部分和各个要点，以帮助读者更好地把握文章的逻辑和结构。

首先，本文将分为三个主要部分：引言、正文和结论。

在引言部分，我们将首先对整体法兰进行概述，简要介绍其定义和基本特点。

随后，我们会说明文章的结构，以便读者能够预先了解文章的组成部分和顺序。
