高压差控制阀

调节阀最大关闭压差1. 什么是调节阀？调节阀是一种常用的流体控制装置，用于控制流体（液体、气体等）的流量、压力、温度等参数。

调节阀通常由阀体、阀芯、执行机构和控制系统组成。

2. 调节阀的工作原理调节阀通过改变阀芯的位置，调整流体通过阀体的截面积，从而改变流体的流量或压力。

当控制系统感知到流体参数的变化时，会发出信号，执行机构将阀芯移动到相应的位置，达到控制流体参数的目的。

3. 调节阀的分类根据阀芯的结构和工作原理，调节阀可以分为以下几类：•直通式调节阀：阀芯与流体流向平行，适用于流量调节；•直角式调节阀：阀芯与流体流向垂直，适用于压力调节；•偏心旋转式调节阀：阀芯呈偏心旋转运动，适用于流量和压力调节；•三通调节阀：具有三个流体通道，适用于流量分配和调节。

4. 调节阀的最大关闭压差调节阀的最大关闭压差是指在阀芯完全关闭的情况下，阀体两侧的压差的最大允许值。

超过最大关闭压差，阀芯可能无法完全关闭，导致流体泄漏或无法实现预期的流量或压力控制。

最大关闭压差是调节阀设计和制造的重要参数，需要根据实际工况和流体性质来确定。

一般情况下，调节阀的最大关闭压差应根据以下几个因素进行考虑：4.1 流体性质流体的密度、粘度、温度等性质对最大关闭压差的影响较大。

高密度、高粘度的流体会增加阀芯关闭的阻力，从而降低最大关闭压差。

高温流体可能引起阀芯和阀座的膨胀，增加泄漏风险，因此需要降低最大关闭压差。

4.2 阀芯材料和密封结构阀芯材料的强度和耐磨性会影响最大关闭压差。

一般来说，使用硬质合金或陶瓷等材料的阀芯更能承受较大的关闭压差。

密封结构的设计和材料的选择也会影响最大关闭压差，需要保证良好的密封性能。

4.3 阀体结构和强度阀体的结构和强度对最大关闭压差的承受能力有影响。

结构紧凑、强度高的阀体更能承受较大的关闭压差。

同时，阀体的内部流道设计也应考虑流体的流动特性，以减小关闭压差对阀芯的影响。

4.4 控制系统的精度和响应速度调节阀的最大关闭压差还与控制系统的精度和响应速度相关。

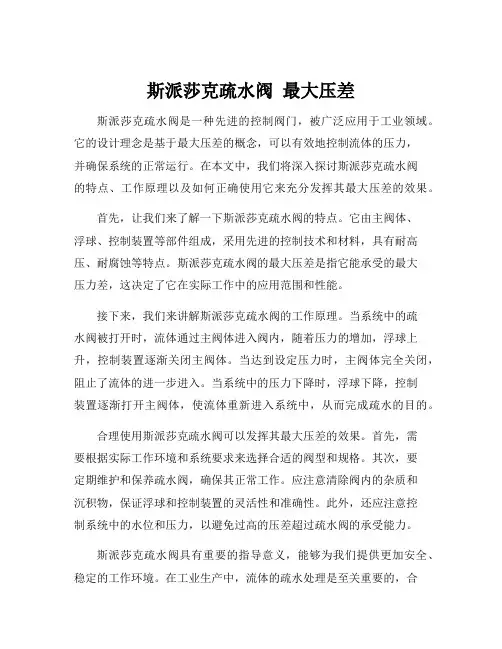

斯派莎克疏水阀最大压差斯派莎克疏水阀是一种先进的控制阀门，被广泛应用于工业领域。

它的设计理念是基于最大压差的概念，可以有效地控制流体的压力，并确保系统的正常运行。

在本文中，我们将深入探讨斯派莎克疏水阀的特点、工作原理以及如何正确使用它来充分发挥其最大压差的效果。

首先，让我们来了解一下斯派莎克疏水阀的特点。

它由主阀体、浮球、控制装置等部件组成，采用先进的控制技术和材料，具有耐高压、耐腐蚀等特点。

斯派莎克疏水阀的最大压差是指它能承受的最大压力差，这决定了它在实际工作中的应用范围和性能。

接下来，我们来讲解斯派莎克疏水阀的工作原理。

当系统中的疏水阀被打开时，流体通过主阀体进入阀内，随着压力的增加，浮球上升，控制装置逐渐关闭主阀体。

当达到设定压力时，主阀体完全关闭，阻止了流体的进一步进入。

当系统中的压力下降时，浮球下降，控制装置逐渐打开主阀体，使流体重新进入系统中，从而完成疏水的目的。

合理使用斯派莎克疏水阀可以发挥其最大压差的效果。

首先，需要根据实际工作环境和系统要求来选择合适的阀型和规格。

其次，要定期维护和保养疏水阀，确保其正常工作。

应注意清除阀内的杂质和沉积物，保证浮球和控制装置的灵活性和准确性。

此外，还应注意控制系统中的水位和压力，以避免过高的压差超过疏水阀的承受能力。

斯派莎克疏水阀具有重要的指导意义，能够为我们提供更加安全、稳定的工作环境。

在工业生产中，流体的疏水处理是至关重要的，合理使用斯派莎克疏水阀可以有效地避免系统压力过高或过低造成的损坏和事故。

总之，斯派莎克疏水阀的最大压差是其性能和应用范围的重要指标。

通过深入了解其特点和工作原理，并合理使用和维护，我们能够充分发挥它的作用，确保系统的正常运行。

希望本文的内容能够对您有所启发，对您的工作和研究有所帮助。

自力式压差控制阀和平衡阀的应用大家好平衡阀产品的介绍默认分类 2007-06-15 07:05 阅读522 评论0字号：大大中中小小各位专家、学者、先生、女士大家好！欢迎各位朋友、学者、专家参与平衡阀系列产品的介绍。

首先感谢大家为社会做出的不懈努力，平衡阀系列产品在空调、采暖的水系统中应用越来越广泛，大家对平衡阀的了解越来越深入。

怎样用好其系列产品是目前广大设计人员、安装人员及生产厂商共同探讨的话题。

我们需要借助国外的经验，依据我们的实际国情，研制和使用适和我们系统真正需要的控制设备，使控制设备确实有效的、稳定的运行，达到系统的节能有效的目的。

社会的飞速发展，综合国力的增强。

节能是迫在眉睫。

国家倡导营造节能社会，作为社会的一成员也应该积极响应。

建设部最近出台了相关措施，我们大家也应该努力。

社会的发展需要也是我们大家的需要，系统控制的日益更新，相关的控制设备同样需要更新，才能够达到满意的效果。

相关专家进行了很大的努力，国家相关部门十分重视，正在制定相关的政策和规范。

让我们大家共同携手，为建设好美丽的家园，创造和谐社会、创造舒适的环境而努力奋斗。

下面分几个部分介绍一下平衡阀系列产品。

（因篇幅有限，有不慎详细的地方请大家多多原谅）首先请允许我介绍一下公司的基本情况。

公司坐落在河北省献县，1993年和沈阳三环真空研究所研制开发了国内首台斜杆暗升降，并具有开度百分比显示的数字锁定平衡阀（大家常说的手动平衡阀）。

当时国内有建研院的爱康和沈阳的华松,他们所生产的平衡阀都是直杆直尺外升降的，并且DN150以上都是蝶阀形式。

为了完善产品性能的检测，和清华大学热能系石兆玉教授联合开发了平衡阀的实验装置,准确测量平衡阀的理论流量特性。

最近我们从铸造方面引进了消失模铸造，使产品外观及阀体内在结构有了进一步的改进，为完善产品奠定了坚实的基础。

随着国家经济发展生活水平的提高，产品不断的升级，1998年根据市场的需求研发了自力式流量控制阀，也就是大家所熟悉的动态流量平衡阀。

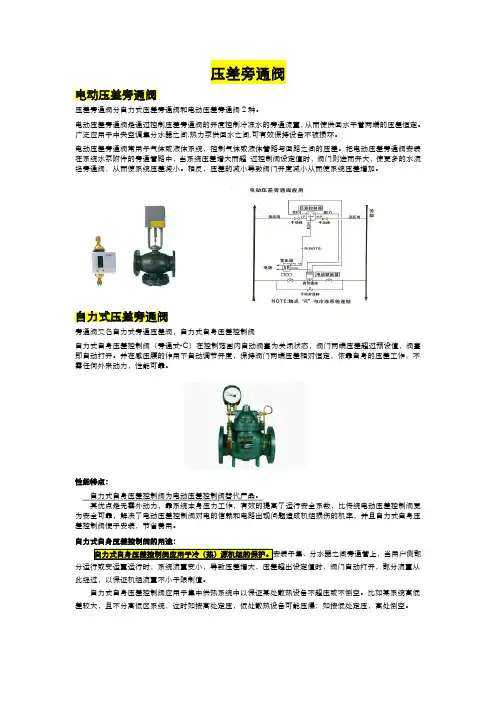

压差旁通阀电动压差旁通阀压差旁通阀分自力式压差旁通阀和电动压差旁通阀2种。

电动压差旁通阀是通过控制压差旁通阀的开度控制冷冻水的旁通流量，从而使供回水干管两端的压差恒定。

广泛应用于中央空调集分水器之间,热力泵供回水之间,可有效保持设备不被损坏。

电动压差旁通阀常用于气体或液体系统，控制气体或液体管路与回路之间的压差。

把电动压差旁通阀安装在系统水泵附件的旁通管路中，当系统压差增大而超过控制阀设定值时，阀门则进而开大，使更多的水流经旁通阀，从而使系统压差减小。

相反，压差的减小导致阀门开度减小从而使系统压差增加。

自力式压差旁通阀旁通阀又名自力式旁通压差阀，自力式自身压差控制阀自力式自身压差控制阀（旁通式-C）在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设值，阀塞即自动打开。

并在感压膜的作用下自动调节开度，保持阀门两端压差相对恒定，依靠自身的压差工作，不需任何外来动力，性能可靠。

性能特点：自力式自身压差控制阀为电动压差控制阀替代产品。

其优点是无需外动力，靠系统本身压力工作，有效的提高了运行安全系数，比传统电动压差控制阀更为安全可靠，解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率，并且自力式自身压差控制阀便于安装，节省费用。

自力式自身压差控制阀的用途：自力式自身压差控制阀应用于冷（热）源机组的保护。

安装于集、分水器之间旁通管上，当用户侧部此经过，以保证机组流量不小于限制值。

自力式自身压差控制阀应用于集中供热系统中以保证某处散热设备不超压或不倒空。

比如某系统高低差较大，且不分高低区系统，这时如按高处定压，低处散热设备可能压爆；如按低处定压，高处倒空。

这种情况如热源在低外可在进入高区分支水管加增压泵，回水管加压差阀使高区压力经过提升后，由阀门再降到低区回水压力；如热源在高处可进入低区供水管加装压差阀，回水加增压泵，使通过阀门压力降低的循环水能回到系统中。

空调系统中旁通阀的作用和原理：空调系统的的压差旁通阀是用在冷水机组的集水器与分水器之间的主管道上的，其原理是通过压差控制器感测集水器与分水器两端水压力，然后根据测试到的压力计算出差值，再由压差控制器根据计算出的差值与预先设定值进行比较决定输出方式，以控制阀门是增加开度或减少开度，从而来调节水量，以达到平衡主机系统的水压力的目的。

压差阀目录ZYC型自力式压差控制阀低真空电磁压差充气阀DYC-Q压差旁通平衡阀-800X压差旁通平衡阀压差旁通平衡阀压差旁通阀-800X压差旁通阀无压差电磁阀-ZCT无压差电磁阀电磁真空压差式充气阀DYC-JQ、GYC-JQ自力式压差控制阀-ZYC自力式压差控制阀自力式压差控制阀ZYC自力式差压调节阀-ZZV自力式差压调节阀自力式差压调节阀-ZZYW型自力式差压调节阀ZYC型自力式压差控制阀一、产品[自力式压差控制阀]的详细资料：产品型号：ZYC型产品名称：自力式压差控制阀产品特点：ZYC型自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。

适用于供暖方式采用双管系统的压差控制，保证系统基本不变，降低噪音，平衡阻力，消除热网和水力失调。

二、主要技术参数：型号公称压力壳体实验压力压差控制范围定压差型可调压差型ZYC-16一H3T16MPa 2.4MPa10KPa、20KPa、30KPa10.30KPa三、ZYC型自力式压差控制阀主要外型尺寸(法兰连接尺寸按GB4216规定)：DN mm 连接方式LmmH(mm)流量m3／h适用介质介质温度主要零件材料定压差型可调压差型15螺纹1109514502-1水0～100℃阀体、上盖和下盖为铸铁、阀芯201101101500.3-1.5 2511513016505-2为铜、膜片为尼龙强化橡胶、弹簧为不锈钢32法兰1301401901-44020019034015-6502152053552-8652302403903-12802753005005-2010029035055010-3012531038058015-45订货须知：一、①ZYC 型自力式压差控制阀产品名称与型号②ZYC 型自力式压差控制阀口径③ZYC 型自力式压差控制阀是否带附件二、若已经由设计单位选定公司的ZYC 型自力式压差控制阀型号，请按ZYC 型自力式压差控制阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：WM341系列隔膜可调式减压阀波纹管式减压阀T44H/Y 型波纹管减压阀YZ11X 直接作用薄膜式水用减压阀直接作用薄膜式减压阀内螺纹活塞式蒸汽减压阀Y45H/Y 型手动双座蒸汽减压阀Y945H/Y 型电动双座蒸汽减压阀YB43X 固定比例式减压阀比例式减压阀高灵敏度蒸汽减压阀首页>>产品中心>>真空充气阀类>>DYC-Q系列低真空电磁压差充气阀DYC-Q系列低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。

压差平衡阀的作用原理是什么？压差平衡阀，亦称自力式压差控制阀，是一种不需外来能源依靠被调介质自身压力变化进行自动调节的阀门，适用于分户计量或自动控制系统中。

压差平衡阀为双瓣结构，结构紧凑，用于供热（空调）水系列中,恒定被控制系统的压差，并有以下的特点：1、恒定被控制系统压差；2、支持被控系统内部自主调节；3、吸收外网压差波动；4、采用先进的无级调压结构，控制压差可调比可达25：1；5、具备自动消除堵塞功能；6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

压差平衡阀的使用方法：1、介质流动方向应与阀体箭头方向一致；2、压差平衡阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2〃球阀，以便启动消除堵塞功能；3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差；5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2〃球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差。

压差平衡阀选型说明：按式KV=G/式中（G7I3∕h）,根据最大流量和可能的最小工作压差计算所需的最大KV值，应小于阀门的最大KV值；根据最小流量和可能的最大工作压差计算所需的最小KV值,应大于阀门的最小KV值,如G=3-10M∕h,ZXP〃最大=200KPa,ZXP〃最小=20KPa,KV最大=10/二25,KV最小二3/二2.12,选择DN50即符合要求，建议尽量不变径选用阀门。

压差平衡阀的用途：为何室内安装自控装置必须安装压差平衡阀原因如下：L如果不安装压差平衡阀，近端用户由于压差过大，当近端用户室内温度达到设置值时，由于感温包的膨胀推力是有限的使恒温阀无法关断，使近端用户室内温度超标。

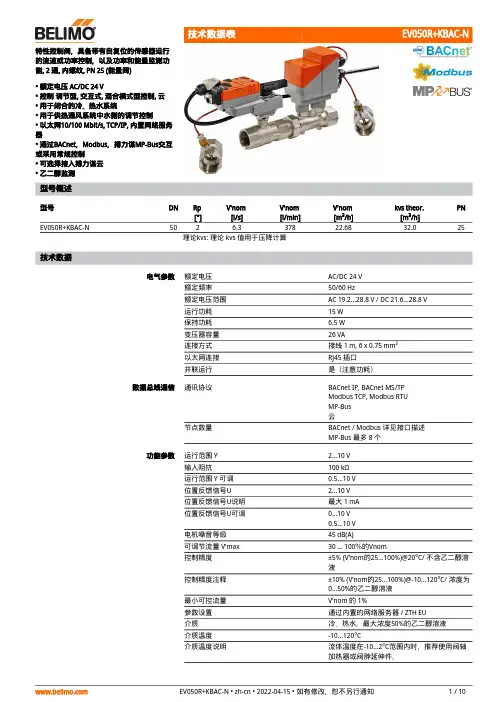

特性控制阀，具备带有自复位的传感器运行的流速或功率控制，以及功率和能量监测功能, 2 通, 内螺纹, PN 25 (能量阀)• 额定电压 AC/DC 24 V• 控制 调节型, 交互式, 混合模式型控制, 云• 用于闭合的冷、热水系统• 用于供热通风系统中水侧的调节控制• 以太网10/100 Mbit/s, TCP/IP, 内置网络服务器• 通过BACnet ，Modbus ，搏力谋MP-Bus 交互或采用常规控制• 可选择接入搏力谋云• 乙二醇监测型号概述型号DNRp ["]V'nom [l/s]V'nom [l/min]V'nom [m³/h]kvs theor. [m³/h]PN EV050R+KBAC-N502 6.337822.6832.025理论kvs: 理论 kvs 值用于压降计算技术数据电气参数额定电压AC/DC 24 V 额定频率50/60 Hz额定电压范围AC 19.2...28.8 V / DC 21.6...28.8 V 运行功耗15 W 保持功耗 6.5 W 变压器容量26 VA连接方式接线 1 m, 6 x 0.75 mm²以太网连接RJ45 插口并联运行是（注意功耗）数据总线通信通讯协议BACnet IP, BACnet MS/TP Modbus TCP, Modbus RTU MP-Bus 云节点数量BACnet / Modbus 详见接口描述MP-Bus 最多 8 个功能参数运行范围 Y 2...10 V 输入阻抗100 kΩ运行范围 Y 可调0.5...10 V 位置反馈信号U 2...10 V 位置反馈信号U 说明最大 1 mA 位置反馈信号U 可调0...10 V 0.5...10 V 电机噪音等级45 dB(A)可调节流量 V'max 30 ... 100％的Vnom控制精度±5% (V’nom 的25...100%)@20°C/ 不含乙二醇溶液控制精度注释±10% (V’nom 的25...100%)@-10...120°C/ 浓度为0...50%的乙二醇溶液最小可控流量V'nom 的 1%参数设置通过内置的网络服务器 / ZTH EU 介质冷、热水，最大浓度50%的乙二醇溶液介质温度-10...120°C介质温度说明流体温度在-10...2°C 范围内时，推荐使用阀轴加热器或阀脖延伸件。

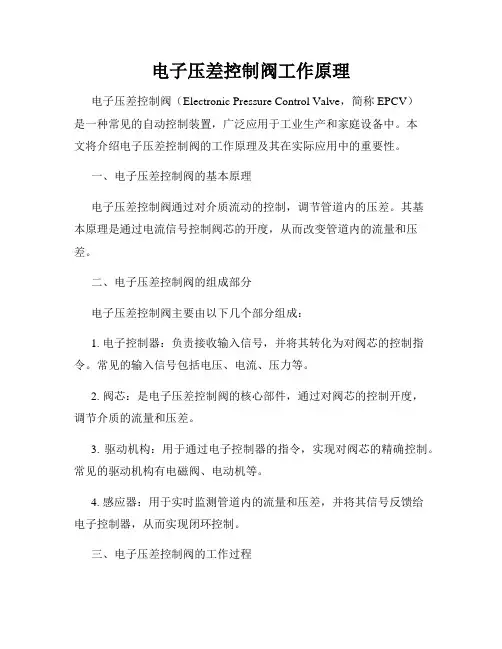

电子压差控制阀工作原理电子压差控制阀（Electronic Pressure Control Valve，简称EPCV）是一种常见的自动控制装置，广泛应用于工业生产和家庭设备中。

本文将介绍电子压差控制阀的工作原理及其在实际应用中的重要性。

一、电子压差控制阀的基本原理电子压差控制阀通过对介质流动的控制，调节管道内的压差。

其基本原理是通过电流信号控制阀芯的开度，从而改变管道内的流量和压差。

二、电子压差控制阀的组成部分电子压差控制阀主要由以下几个部分组成：1. 电子控制器：负责接收输入信号，并将其转化为对阀芯的控制指令。

常见的输入信号包括电压、电流、压力等。

2. 阀芯：是电子压差控制阀的核心部件，通过对阀芯的控制开度，调节介质的流量和压差。

3. 驱动机构：用于通过电子控制器的指令，实现对阀芯的精确控制。

常见的驱动机构有电磁阀、电动机等。

4. 感应器：用于实时监测管道内的流量和压差，并将其信号反馈给电子控制器，从而实现闭环控制。

三、电子压差控制阀的工作过程当输入信号到达电子控制器时，电子控制器根据预设算法，计算出对阀芯的控制指令。

这个指令通过驱动机构传递给阀芯，从而改变阀芯的开度。

阀芯的开度变化会导致管道内的流量和压差发生变化，直到达到设定值为止。

感应器实时监测管道内的流量和压差，并将其信号反馈给电子控制器，从而实现对阀芯的闭环控制。

通过不断的反馈和调节，电子压差控制阀能够稳定地控制管道内的压差，保证介质的正常流动。

四、电子压差控制阀的应用领域电子压差控制阀在工业生产和家庭设备中有着广泛的应用。

以下是几个常见的应用领域：1. 石油化工：电子压差控制阀可以用于石油化工过程中的流量调节、压力稳定等控制需求。

2. 汽车制造：在汽车制造过程中，电子压差控制阀主要应用于自动变速器的控制系统，实现对液压控制装置的精确控制。

3. 空调系统：电子压差控制阀在空调系统中被用于调节冷却剂的流量，以达到恰当的制冷效果。

4. 水处理设备：电子压差控制阀可用于水处理设备中的压力调节、液位控制等。

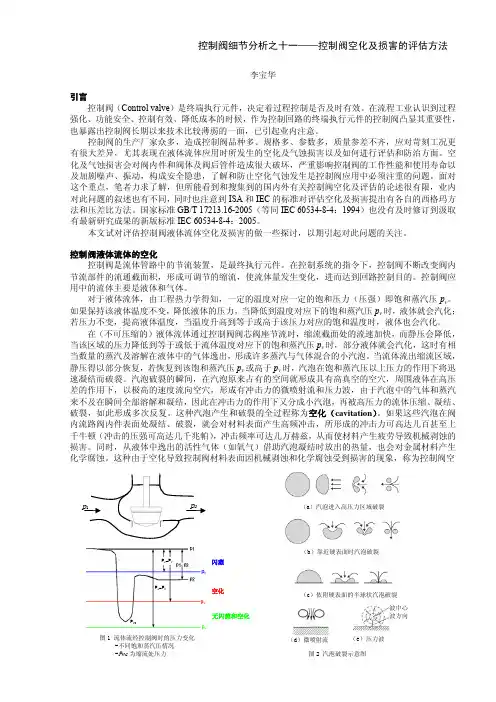

控制阀细节分析之十一——控制阀空化及损害的评估方法李宝华引言控制阀（Control valve ）是终端执行元件，决定着过程控制是否及时有效。

在流程工业认识到过程强化、功能安全、控制有效、降低成本的时候，作为控制回路的终端执行元件的控制阀凸显其重要性，也暴露出控制阀长期以来技术比较薄弱的一面，已引起业内注意。

控制阀的生产厂家众多，造成控制阀品种多、规格多、参数多，质量参差不齐，应对苛刻工况更有很大差异，尤其表现在液体流体应用时所发生的空化及气蚀损害以及如何进行评估和防治方面。

空化及气蚀损害会对阀内件和阀体及阀后管件造成很大破坏，严重影响控制阀的工作性能和使用寿命以及加剧噪声、振动，构成安全隐患，了解和防止空化气蚀发生是控制阀应用中必须注重的问题。

面对这个重点，笔者力求了解，但所能看到和搜集到的国内外有关控制阀空化及评估的论述很有限，业内对此问题的叙述也有不同，同时也注意到ISA 和IEC 的标准对评估空化及损害提出有各自的西格玛方法和压差比方法。

国家标准GB/T 17213.16-2005（等同IEC 60534-8-4：1994）也没有及时修订到汲取有最新研究成果的新版标准IEC 60534-8-4：2005。

本文试对评估控制阀液体流体空化及损害的做一些探讨，以期引起对此问题的关注。

控制阀液体流体的空化控制阀是流体管路中的节流装置，是最终执行元件。

在控制系统的指令下，控制阀不断改变阀内节流部件的流通截面积，形成可调节的缩流，使流体量发生变化，进而达到回路控制目的。

控制阀应用中的流体主要是液体和气体。

对于液体流体，由工程热力学得知，一定的温度对应一定的饱和压力（压强）即饱和蒸汽压p v 。

如果保持该液体温度不变，降低液体的压力，当降低到温度对应下的饱和蒸汽压p v 时，液体就会汽化；若压力不变，提高液体温度，当温度升高到等于或高于该压力对应的饱和温度时，液体也会汽化。

在（不可压缩的）液体流体通过控制阀阀芯阀座节流时，缩流截面处的流速加快，而静压会降低，当该区域的压力降低到等于或低于流体温度对应下的饱和蒸汽压p v 时，部分液体就会汽化，这时有相当数量的蒸汽及溶解在液体中的气体逸出，形成许多蒸汽与气体混合的小汽泡。

压差旁通阀电动压差旁通阀压差旁通阀分自力式压差旁通阀和电动压差旁通阀2种。

电动压差旁通阀是通过控制压差旁通阀的开度控制冷冻水的旁通流量，从而使供回水干管两端的压差恒定。

广泛应用于中央空调集分水器之间,热力泵供回水之间,可有效保持设备不被损坏。

电动压差旁通阀常用于气体或液体系统，控制气体或液体管路与回路之间的压差。

把电动压差旁通阀安装在系统水泵附件的旁通管路中，当系统压差增大而超过控制阀设定值时，阀门则进而开大，使更多的水流经旁通阀，从而使系统压差减小。

相反，压差的减小导致阀门开度减小从而使系统压差增加。

自力式压差旁通阀旁通阀又名自力式旁通压差阀，自力式自身压差控制阀自力式自身压差控制阀（旁通式-C）在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设值，阀塞即自动打开。

并在感压膜的作用下自动调节开度，保持阀门两端压差相对恒定，依靠自身的压差工作，不需任何外来动力，性能可靠。

性能特点：自力式自身压差控制阀为电动压差控制阀替代产品。

为安全可靠，解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率，并且自力式自身压差控制阀便于安装，节省费用。

自力式自身压差控制阀的用途：此经过，以保证机组流量不小于限制值。

自力式自身压差控制阀应用于集中供热系统中以保证某处散热设备不超压或不倒空。

比如某系统高低差较大，且不分高低区系统，这时如按高处定压，低处散热设备可能压爆；如按低处定压，高处倒空。

这种情况如热源在低外可在进入高区分支水管加增压泵，回水管加压差阀使高区压力经过提升后，由阀门再降到低区回水压力；如热源在高处可进入低区供水管加装压差阀，回水加增压泵，使通过阀门压力降低的循环水能回到系统中。

空调系统中旁通阀的作用和原理：空调系统的的压差旁通阀是用在冷水机组的集水器与分水器之间的主管道上的，其原理是通过压差控制器感测集水器与分水器两端水压力，然后根据测试到的压力计算出差值，再由压差控制器根据计算出的差值与预先设定值进行比较决定输出方式，以控制阀门是增加开度或减少开度，从而来调节水量，以达到平衡主机系统的水压力的目的。

自力式压差控制阀原理自力式压差控制阀，又称为自力式调节阀，是一种通过自身压差来控制流量的调节装置。

它主要由阀体、阀盘、弹簧、导向件等组成。

弹簧是控制阀盘位置的主要元件，通过调节弹簧张力来控制阀盘的位置，以达到控制介质压力降的作用。

简单来说，自力式压差控制阀的原理是：当介质流经阀体时，由于阀体两侧的压力不同，产生了压差。

这个压差作用于阀盘上，使之向开口方向移动，从而扩大通道流量，进一步降低压差，最终达到稳定流量的目的。

当介质压力波动时，弹簧会产生相应的变形，从而自动调节阀盘位置，保持稳定的输出流量。

1、阀体：阀体是自力式压差控制阀的主体结构，负责连接管路，固定阀盘和弹簧等元件。

2、阀盘：阀盘是自力式压差控制阀内部的流量控制元件，其大小和材质一般根据不同的工况而定。

3、导向件：导向件是起导向作用的部件，使得阀盘在运动的过程中能够保持稳定的方向，不会跑偏或卡住。

5、调节螺母：调节螺母是用于调节弹簧张力的设备，其大小和材质与弹簧匹配，用于控制阀盘的位置。

6、密封件：密封件是阀门内部的密封装置，用于保证阀门的密封性能，避免介质泄漏。

自力式压差控制阀的工作过程相对比较简单，主要分为开启和调节两个过程。

具体来说：1、开启过程：当介质流经阀体时，介质一侧的压力大于另一侧的压力，产生了压差，阀盘收缩，通道断开，介质无法流动。

2、调节过程：当介质压力波动时，弹簧会产生相应的变形，导致阀盘位置发生变化，进而影响通道的开度，使得流体介质的流量发生相应的变化，从而实现对介质流量的稳定控制。

可以看出，自力式压差控制阀的工作原理比较简单明了，通过自身的压差调节来控制介质流量，使得流量在一定的范围内稳定，从而满足工艺要求。

1、化工行业：自力式压差控制阀常用于各种化工流程的控制，如进料流量、反应过程控制、物料计量等。

3、食品行业：自力式压差控制阀可以用于各种食品加工及农产品深加工流程中的流量控制，如乳品、酒精、果汁等产品的生产。

高压差调节阀PID设计定值1. 简介高压差调节阀是一种用于控制流体压差的装置，广泛应用于工业领域中的流体控制系统中。

PID控制是一种常用的控制算法，通过对系统的测量值与设定值之间的差异进行反馈调节，实现对系统的稳定控制。

本文将详细介绍高压差调节阀PID设计定值的过程，包括相关概念的介绍、PID参数的选择方法、调试过程中的注意事项等内容。

2. 相关概念在进行高压差调节阀PID设计定值之前，我们首先需要了解几个相关概念：2.1 高压差调节阀高压差调节阀是一种用于调节流体压差的装置，通过改变阀门的开度来控制流体通过阀门的流量，从而实现对流体压差的调节。

2.2 PID控制PID控制是一种常用的控制算法，它由比例（P）、积分（I）和微分（D）三个部分组成。

PID控制通过对系统的测量值与设定值之间的差异进行反馈调节，实现对系统的稳定控制。

•比例（P）：比例控制是根据系统的偏差大小进行调节，比例增大可以使系统响应更快，但可能引起超调。

•积分（I）：积分控制是根据系统的偏差累积值进行调节，可以消除系统的稳态误差。

•微分（D）：微分控制是根据系统的偏差变化率进行调节，可以提高系统的稳定性和抗干扰能力。

2.3 设计定值设计定值是指在进行PID控制器参数设计时所确定的参数数值。

设计定值的选择对于系统的控制性能有着重要的影响，需要根据具体的系统特性和要求进行选择。

3. PID参数选择方法进行高压差调节阀PID设计定值时，需要选择合适的PID参数。

下面介绍几种常用的PID参数选择方法：3.1 经验法则经验法则是一种常用的PID参数选择方法，根据经验公式直接计算PID参数的数值。

常用的经验公式有：•经验法则1：Kp = 0.5Ku，Ti = 0.5Tu，Td = 0.125Tu•经验法则2：Kp = 0.6Ku，Ti = 0.5Tu，Td = 0.125Tu其中，Kp为比例系数，Ti为积分时间，Td为微分时间，Ku为临界增益，Tu为临界周期。

控制阀选型计算中的允许压差1 概述控制阀是组成工业自动化控制系统中的一个重要环节，它被称之为生产过程自动化的“手足”，正确选择控制阀是确保系统稳定、正常运行的关键。

控制阀选型内容通常包括以下几个方面：①控制阀结构形式选择控制阀有单座阀、双座阀、套筒阀、角形阀、三通阀、隔膜阀、蝶阀、球阀、偏心旋转阀等类产品，用户应根据被调介质的特性和工艺条件选择控制阀的结构形式。

②控制阀流量特性选择控制阀流量特性是指相对行程与相对流量的关系，通常有直线特性、等百分比特性、快开特性，需根据工艺对象的特点选择。

③控制阀口径计算根据工艺过程条件计算出控制阀的流量系数C，然后根据对应结构形式控制阀的流量系数C值表选择口径。

④控制阀执行机构有气动、液动、电动三种气动执行机构可用于防火防爆场合，故障率低，但需建独立的仪表气源；液动执行机构可用于推力或力矩特别大的地方，运行平稳，但体积大，价格昂贵，用量很少；电动执行机构的驱动源随地可取，隔爆型产品可用于防火防爆场合，其可靠性近年来大幅度提高，目前已成为执行机构的主流产品。

⑤控制阀材质选择主要根据阀门受控介质的温度、压力、腐蚀性以及是否产生气蚀、冲蚀等因素选择材质，这包括阀体、阀盖、阀芯、阀杆、阀座、垫片、密封填料等材质的选择。

⑥控制阀不平衡力校核不平衡力校核是保证控制阀正常工作不可缺少的一步。

其实质是校核执行机构的输出力是否大于介质的不平衡力、阀门动作时的摩擦力、阀芯的重力等力的总和(校核时输出力还要有一定的余量)。

为了简化计算。

阀门生产厂根据工作条件对常用阀门计算出允许压差，列成表格附在选型样本上，这样不平衡力校核就转换成允许压差校核。

校核有两种方式，一是根据所选执行机构的输出力看允许压差值是否合乎要求，二是根据允许压差值选定合适输出力的执行机构。

当校核未能通过时，可能要从阀门结构形式选择开始重新选型。

在一些控制阀的选型计算资料中往往着重介绍口径计算等内容，对不平衡力校核则只字不提，因此有些设计人员常常只进行前五项工作而忽略了后一项工作，在大多数流体压力不高的情况下，不作该项校核也不影响控制阀的正常工作。

在供热和空调系统中常出现冷热不均，部分用户室温不达标，主要原因是水力工况不平衡，即各个热用户的水流量分配不合理，解决这个问题只有靠平衡阀来完成。

供热系统在传统的供热体制下是一种平均分配的供热模式，这种供热模式一般采取定流量的质调节。

晋城市热网采取的就是这种供热模式，在这种供热模式指导下，在每个热用户的系统所有入口全部安装了自力式流量平衡阀，但在安装和使用中存在一些问题。

以临汾华松阀门有限公司生产的自力式流量平衡阀和自力式压差控制阀为例，简要说明它的原理和应用。

1 自力式流量平衡阀1.1 工作原理当介质进入主阀时，进口压力为P1，手动节流阀的前后压力分别为P2和P3，当节流阀开启到某一位置时，即人为确定了“定流量”，以及相对应的固定值（P2-P3），当系统流量增大时，（P2-P3）的实际值超过了允许的给定值，此时，主阀、阀芯自动关小，直至流量重新维持到设定流量，反之亦然。

1.2缺点产品一般要求最小工作压差为20kPa。

如果安装在最不利回路上，势必要求循环泵多增加2m水拄的工作扬程。

晋城市普便安装自力式流量平衡阀的做法是错误的，应采取离换热站（或直供低温水的锅炉房）近的楼安装，如果用户离换热站距离大于供热半径的80%时就不宜安装这种自力式流量平衡阀。

1.3 安装位置热网近端流量过大，远端流量过小，近端资用压头大于用户需压头，必须用阀门消耗富余压头，即阀门压头=富余压头=资用压头-需用压头。

图1（a）为热用户平衡阀门安装位置及各压力点，如果用户供水管安装平衡阀调网，则P3近似等于P4，P2压力线见图1（b），近乎平行P4。

如果用户回水管安装平衡阀凋网，则P2近似等于P1，P3压力线近乎平行P1。

户内实际供水压力为P2，回水压力为P3，如果压力过低会倒空，压力过高会导致铸铁暖汽片超压。

因此，晋城市平衡阀全部装于回水管的做法是错误的。

正确的做法是：对地势比较低的建筑可装在供水管上，消耗压头后保证户内不超标，在地势比较高的建筑可装在回水管上，以保证户内不倒空。

压差平衡阀的作用和工作原理压差平衡阀是一种常用的控制阀，它的作用是通过调节流体的压差来实现对系统流量的控制。

它可以在不同的工作条件下维持流体的压差稳定，确保系统的正常运行。

压差平衡阀的工作原理主要包括阀芯调节和压力平衡两个方面。

压差平衡阀通过阀芯的调节来控制流体的流量。

阀芯是压差平衡阀的核心部件，它根据系统的需求，调整阀门的开度，从而改变流体通过阀门的面积，进而控制流量的大小。

当阀芯打开时，流体通过阀门的面积增大，流量也相应增大；当阀芯关闭时，流体通过阀门的面积减小，流量也相应减小。

通过不断调节阀芯的开度，可以实现对系统流量的精确控制。

压差平衡阀通过压力平衡来维持系统的稳定。

在流体通过阀门时，会产生一定的压差。

如果系统中存在压差变化，会导致流量的不稳定，甚至影响到系统的正常运行。

为了解决这个问题，压差平衡阀采用了特殊的结构，通过调整阀门内外的压力差，使系统中的压差保持稳定。

具体来说，当系统中的压差发生变化时，压差平衡阀会自动调节阀门的开度，以减小或增大流体通过阀门的面积，从而使压差恢复到设定的数值。

通过这种方式，压差平衡阀可以实现对系统压差的自动调节，确保系统的稳定运行。

压差平衡阀的作用和工作原理使其在许多工业领域得到广泛应用。

首先，压差平衡阀可以用于控制流体的流量，例如调节管道中的液体或气体流量。

其次，压差平衡阀可以用于保护设备，例如在高压系统中，可以通过压差平衡阀来减少系统中的压力差，避免设备受到损坏。

此外，压差平衡阀还可以用于调节系统中的压力，保持系统的平衡稳定。

总结起来，压差平衡阀通过阀芯调节和压力平衡两个方面的工作原理，实现对系统流量的控制和压差的平衡。

它在工业领域有着广泛的应用，可以保证系统的正常运行，提高生产效率。

在实际应用中，需要根据具体的工作条件和需求，选择合适的压差平衡阀，并进行正确的安装和调试，以确保系统的稳定性和可靠性。

丹佛斯压差控制阀说明书丹佛斯压力开关KP系列的安装及使用众所周知，在一般的制冷系统中，都会用到高低压力开关，用来控制压缩机的启停、风机启停，从而确保制冷系统的正常运行。

今天和大家简单的交流一下压力开关KP的安装和使用。

KP的安装在托架上或者在纯平表面上安装KP压力控制器。

也可以在压缩机上安装压力控制器。

在不利条件下，角铁托架可能会增强安装平面的振动。

因此在出现强烈振动的地方应始终使用墙装托架。

如果有出现水滴或水雾的风险，则必须使用附带的顶板。

顶板可将外壳的防护等级增加到IPIP 44并且适用于所有的KP压力控制器。

要达到IP 44的防护等级，必须将控制器安装在角铁托架(060-105666)或墙板托架(060-105566)上来盖住其背板上的孔。

包含自动复位功能的所有装置均配有顶板。

带有手动复位的装置也可以使用顶板，但在这种情况下，必须单独购买（单压，代码为060-109766；双压，代码为060-109866）。

如果装置要用在污浊的条件下或者暴露在浓重的水雾中—从顶部或从侧面—则必须安装防护帽。

防护帽可与角铁托架或墙装托架一起使用。

如果装置存在暴露在多水环境中的风险，则当产品安装在特殊IP55外壳中后可达到更高的防IP 55护等级。

IP 55外壳有单压(060-033066)和双压(060-035066)可供选择。

控制器的压力管连接必须始终以正确的方式安装到管路上，即使液体不会聚积在波纹管底部。

尤其是在以下情况下，很可能会出现该风险：装置位于很低的周围环境中时，例如在气流中在管路的底部进行连接时。

这样的液体可能会损坏高压控制器。

因此，压缩机的振动得不到抑制并可能引发触点颤动。

放置多余的毛细管如果发生振动，多余的毛细管可能会破裂并导致失去所有的系统充注物。

因此遵守以下原则便显得非常重要：当直接安装在压缩机上时：固定毛细管，使压缩机/控制器装置作为一个整体一起振动。

必须盘起并扎紧多余的毛细管。

注意：根据EN规则，禁止使用毛细管来连接安全压力控制器。

压差阀工作原理压差阀是一种常见的控制阀，它的工作原理是利用介质流动时产生的压力差来控制阀门的开启和关闭。

在工业生产中，压差阀被广泛应用于液体、气体等介质的流量控制，具有调节精度高、响应速度快、结构简单等优点。

下面我们将详细介绍压差阀的工作原理。

首先，压差阀的基本结构包括阀体、阀芯、阀座和执行机构。

当介质流经阀体时，由于管道内外压力不同，就会在阀芯两侧产生压力差。

执行机构通过感应这种压力差，控制阀芯的开启程度，从而调节介质的流量。

在实际应用中，压差阀的执行机构可以是气动执行机构、电动执行机构或手动执行机构，根据不同的控制要求来选择。

其次，压差阀的工作原理可以分为两种类型，差压式和气动式。

差压式压差阀利用介质流动产生的压力差来控制阀门的开启和关闭，通过测量介质两侧的压力差来实现流量控制。

而气动式压差阀则是利用压缩空气或气体来控制阀芯的位置，从而实现介质的流量调节。

两种类型的压差阀在不同的场合有着各自的优势和适用范围。

最后，压差阀的工作原理还涉及到流体力学和控制理论等方面的知识。

在介质流动时，流体会产生压力损失，这就需要通过压差阀来进行补偿和调节。

控制理论则是指在压差阀的控制系统中，通过传感器、执行机构和控制器等设备来实现对介质流量的精确控制，保证系统的稳定性和可靠性。

综上所述，压差阀是一种利用介质流动产生的压力差来控制阀门的开启和关闭的控制阀，具有调节精度高、响应速度快、结构简单等优点。

它的工作原理涉及到流体力学、控制理论等多个方面的知识，在工业生产中有着广泛的应用前景。

希望通过本文的介绍，能够更加深入地了解压差阀的工作原理和应用特点，为相关领域的工程技术人员提供参考和借鉴。
