IG-541混合气体灭火系统培训课件

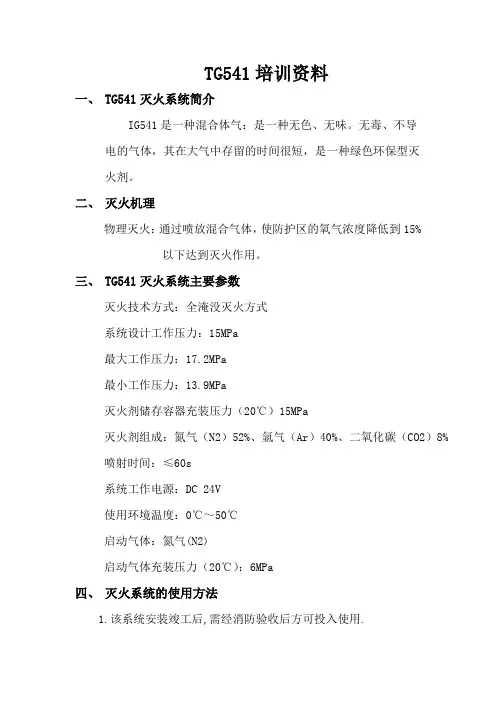

TG541培训资料一、 TG541灭火系统简介IG541是一种混合体气：是一种无色、无味。

无毒、不导电的气体，其在大气中存留的时间很短，是一种绿色环保型灭火剂。

二、灭火机理物理灭火：通过喷放混合气体，使防护区的氧气浓度降低到15%以下达到灭火作用。

三、 TG541灭火系统主要参数灭火技术方式：全淹没灭火方式系统设计工作压力：15MPa最大工作压力：17.2MPa最小工作压力：13.9MPa灭火剂储存容器充装压力（20℃）15MPa灭火剂组成：氮气（N2）52%、氩气（Ar）40%、二氧化碳（CO2）8% 喷射时间：≤60s系统工作电源：DC 24V使用环境温度：0℃～50℃启动气体：氮气(N2)启动气体充装压力（20℃）：6MPa四、灭火系统的使用方法1.该系统安装竣工后,需经消防验收后方可投入使用.2.该系统的启动方式为自动控制、手动控制和机械应急手动控制三种。

一般情况下使用手动控制，在保护区无人的情况下可以转化为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。

1自动控制:将报警调到“自动”状态时，灭火系统处于自动控制状态。

当防护区发生火灾时，由火灾探测器探测并向灭火控制器发出信号，灭火控制器控制声光报警盒，发出撤离报警信号，并控制联动设备（风机、空调等）。

经延时（0～30s），发出灭火指令，打开气动启动瓶组，释放启动气体，打开相应防护区的选择阀和容器阀，释放灭火剂，实施灭火。

2.手动控制：将灭火报警控制器控制方式置于“手动”位置时，整个灭火系统处于手动控制状态，当防护区发生火情时，由火灾探测器探测并向灭火控制器发出信号，灭火控制器控制声光报警盒，发出撤离报警信号。

经现场人员确认后，按下灭火报警控制器上的手动按钮（或“紧急启动/停止”按钮上的启动键），打开气动启动瓶，释放启动气体，打开相应防护区的选择阀和容器阀，释放灭火剂，实施灭火。

在不需延时时，拉开紧急启动器气瓶，可直接启动系统。

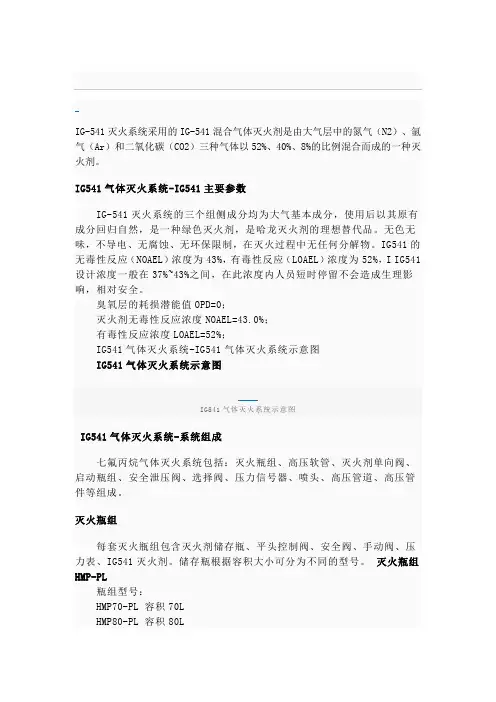

IG-541灭火系统采用的IG-541混合气体灭火剂是由大气层中的氮气（N2）、氩气（Ar）和二氧化碳（CO2）三种气体以52%、40%、8%的比例混合而成的一种灭火剂。

IG541气体灭火系统-IG541主要参数IG-541灭火系统的三个组侧成分均为大气基本成分，使用后以其原有成分回归自然，是一种绿色灭火剂，是哈龙灭火剂的理想替代品。

无色无味，不导电、无腐蚀、无环保限制，在灭火过程中无任何分解物。

IG541的无毒性反应（NOAEL）浓度为43%，有毒性反应（LOAEL）浓度为52%，I IG541设计浓度一般在37%~43%之间，在此浓度内人员短时停留不会造成生理影响，相对安全。

臭氧层的耗损潜能值OPD=0；灭火剂无毒性反应浓度NOAEL=43.0%；有毒性反应浓度LOAEL=52%；IG541气体灭火系统-IG541气体灭火系统示意图IG541气体灭火系统示意图IG541气体灭火系统示意图IG541气体灭火系统-系统组成七氟丙烷气体灭火系统包括：灭火瓶组、高压软管、灭火剂单向阀、启动瓶组、安全泄压阀、选择阀、压力信号器、喷头、高压管道、高压管件等组成。

灭火瓶组每套灭火瓶组包含灭火剂储存瓶、平头控制阀、安全阀、手动阀、压力表、IG541灭火剂。

储存瓶根据容积大小可分为不同的型号。

灭火瓶组HMP-PL瓶组型号：HMP70-PL 容积70LHMP80-PL 容积80LHMP90-PL 容积90LHMP100-PL 容积100L高压软管 HRG-PL高压软管HRG-PL高压软管是连接灭火瓶组和灭火剂单向阀的装置。

灭火剂单向阀 YD-PL灭火剂单向阀HYD-PL灭火剂单向阀安装在高压软管与集流管之间的装置，防止气体倒流。

启动瓶组 QP-PL启动瓶组里充装氮气，当发生火灾，启动瓶组接到指令时启动气体打开选择阀、瓶头控制阀，释放灭火剂。

启动瓶组包含储气瓶、瓶头控制阀、电磁启动器、安全阀、手动阀、压力表、启动气体。

IG541自动灭火系统安装指导书一、系统的组成IG-541混合气体自动灭火系统由管网子系统和控制子系统两大部分组成。

1、管网子系统（由我公司生产，并配套提供）管网子系统由灭火剂储瓶、灭火剂储瓶容器阀、灭火剂单向阀、瓶组架、压力软管、集流管、安全泄压阀、减压装置、选择阀、压力讯号器、启动气体储瓶、电磁启动装置、气流单向阀、启动管路及管件、低泄高密阀、喷嘴、灭火剂输送管道、管接件等部分组成。

具体详见图1组合分配IG-541混合气体灭火系统结构示意图和图2单元独立IG-541混合气体灭火系统结构示意图。

图1 组合分配IG-541混合气体灭火系统结构示意图1.紧急启动停止按钮2.气体释放指示灯3.声光报警器4.警铃5.喷嘴6.火灾探测器7.导线和穿线管8.灭火剂输送管道9.选择阀10.压力讯号器11.减压装置12.启动管路及管13.集流管14.灭火剂单向阀15.气流单向阀16.安全泄压阀17.压力软管18.灭火剂储瓶容器阀 19.机械应急启动手柄20.瓶组架21.灭火剂储瓶22.启动气体储瓶23.电磁启动装置24.低泄高密阀25.灭火控制器图2 单元独立IG-541混合气体灭火系统结构示意图1.紧急启动停止按钮2.气体释放指示3.声光报警器4.警铃5.喷嘴6.火灾探测器7.导线和穿线管8.灭火剂输送管路9.压力讯号器 10.减压装置11.启动管路及管12.集流管13.灭火剂单向阀 14.安全泄压阀 15.压力软管 16.灭火剂储瓶容器17.机械应急启动手18.瓶组架19.灭火剂储瓶20.启动气体储瓶 21.电磁启动装置22.低泄高密阀 23.灭火控制器二、各部件的安装位置及要求1、保护区内的安装保护区内由管网、喷嘴、泄压口组成。

A 、管网支架安装1）、 管道应固定牢靠，管道支、吊架的最大间距应符合表5.5.3 的规定。

表5.5.3 支、吊架之间最大间距2）、 管道末端应采用防晃支架固定，支架与末端喷嘴间的距离不1415761617182023灭火控制器5防护区4321192122应大于500 mm。

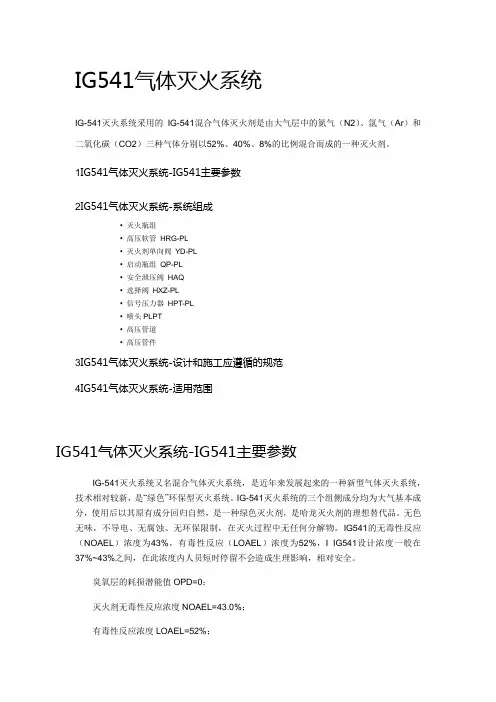

IG541气体灭火系统IG-541灭火系统采用的IG-541混合气体灭火剂是由大气层中的氮气（N2）、氩气（Ar）和二氧化碳（CO2）三种气体分别以52%、40%、8%的比例混合而成的一种灭火剂。

1IG541气体灭火系统-IG541主要参数2IG541气体灭火系统-系统组成▪灭火瓶组▪高压软管HRG-PL▪灭火剂单向阀YD-PL▪启动瓶组QP-PL▪安全泄压阀HAQ▪选择阀HXZ-PL▪信号压力器HPT-PL▪喷头PLPT▪高压管道▪高压管件3IG541气体灭火系统-设计和施工应遵循的规范4IG541气体灭火系统-适用范围IG541气体灭火系统-IG541主要参数IG-541灭火系统又名混合气体灭火系统，是近年来发展起来的一种新型气体灭火系统，技术相对较新，是“绿色”环保型灭火系统。

IG-541灭火系统的三个组侧成分均为大气基本成分，使用后以其原有成分回归自然，是一种绿色灭火剂，是哈龙灭火剂的理想替代品。

无色无味，不导电、无腐蚀、无环保限制，在灭火过程中无任何分解物。

IG541的无毒性反应（NOAEL）浓度为43%，有毒性反应（LOAEL）浓度为52%，I IG541设计浓度一般在37%~43%之间，在此浓度内人员短时停留不会造成生理影响，相对安全。

臭氧层的耗损潜能值OPD=0；灭火剂无毒性反应浓度NOAEL=43.0%；有毒性反应浓度LOAEL=52%；IG541气体灭火系统示意图IG541气体灭火系统-IG541气体灭火系统示意图IG541气体灭火系统示意图IG541气体灭火系统-系统组成IG541混合气体灭火系统包括：灭火瓶组、高压软管、灭火剂单向阀、启动瓶组、安全泄压装置、选择阀、压力信号器、喷头、高压管道、高压管件等组成。

灭火瓶组每套灭火瓶组包含灭火剂储存瓶、平头控制阀、安全阀、手动阀、压力表、IG541灭火剂。

储存瓶根据容积大小可分为不同的型号。

灭火瓶组HMP-PL瓶组型号：HMP70-PL 容积70LHMP80-PL 容积80LHMP90-PL 容积90LHMP100-PL 容积100L高压软管HRG-PL高压软管HRG-PL高压软管是连接灭火瓶组和灭火剂单向阀的装置。

一级消防工程师考点IG541混合气体灭火系统
IG541混合气体灭火系统
1、IG541混合气体灭火系统的灭火设计浓度不应小于灭火浓度的13倍，惰化设计浓度不应小于灭火浓度的1．1倍。

2、固体表面火灾的灭火浓度为28．1％，规范中未列出的，应经试验确定。

3、当IG541混合气体灭火剂喷放至设计用量的95％时，其喷放时间不应大于60s且不应小于48s。

4、灭火浸渍时间应符合下列规定：
①木材、纸张、织物等固体表面火灾，宜采用20min。

②通讯机房、电子计算机房内的电气设备火灾，宜采用10min。

③其它固体表面火灾，宜采用10min。

5、储存容器充装量应符合下列规定：
①一级充压(15．0MPa)系统，充装量应为211．15kg／m3；
②二级充压(20．0MPa)系统，充装量应为28 1．06kg／m3。

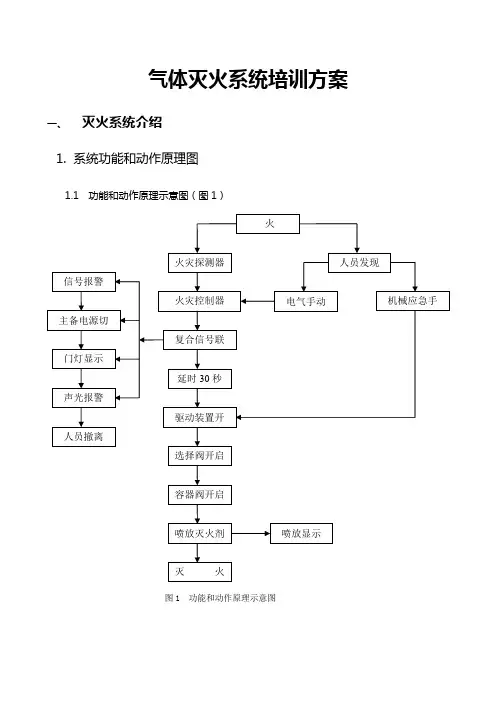

气体灭火系统培训方案一、灭火系统介绍1. 系统功能和动作原理图1.1 功能和动作原理示意图（图1）火延时30秒火灾控制器驱动装置开选择阀开启容器阀开启喷放灭火剂 灭 火复合信号联信号报警主备电源切门灯显示声光报警人员撤离火灾探测器电气手动人员发现机械应急手喷放显示图1 功能和动作原理示意图2.启动方式系统的启动方式有三种：电气自动、电气手动、机械应急手动方式。

3.动作原理说明1.1电气自动1.1.1当气体灭火控制器处于自动状态时，保护区内火灾探测器（烟感、温感）同时发出火灾信号，火灾报警信号传入火灾控制器，延迟30秒后，火灾控制器在自动状态下，发出电气指令，启动对应保护区的驱动气瓶组，驱动气体通过启动管路打开保护区对应的选择阀及瓶头阀，灭火剂流出，通过管道流向防护区内，实施自动灭火。

此方式通常用于无人员值守的情况。

1.1.2三号楼中控室为有人值守，火灾报警控制器平时处于手动状态，当发生火灾时，火灾报警控制器接收到火灾报警信号，在确认火灾发生后，值班人员将火灾报警控制器转换至自动状态，报警控制器发出电气指令，启动对应保护区的驱动气瓶组，驱动气体通过启动管路打开保护区对应的选择阀及瓶头阀，灭火剂流出，通过管道流向防护区内，实施自动灭火。

1.2电气手动1.1.3当设备处于手动状态时，火灾控制器收到火灾信号或人员发现火灾，人员可以通过火灾控制器或紧急启动按钮发出指令，实施灭火。

1.1.4电气手动方式用于有人员值守的情况，人员可以根据实际情况进行判断是否需要启动灭火系统（如：火灾探测器误报、火势微小等）。

1.3机械应急手动4.3.1 当电气自动方式和电气手动方式都启动失效时, 人员可以直接到设备间，拔出对应保护区驱动气瓶上的电磁驱动装置的保险，用力拍下按钮，从而驱动气体通过启动管路打开保护区对应的选择阀及钢瓶容器阀，灭火剂流出，通过管道流向防护区内，实施灭火。

4.3.2 机械应急手动方式一般不适用于柜式气体灭火装置。

IG-541混合气体灭火系统设计理论和基本计算方法-图文一．概述IG-541混合气体灭火系统作为一种新型洁净气体灭火系统，由于它兼备有效灭火、绿色环保以及对人体无伤害等特性，目前已在国内外消防领域得到广泛应用。

然而，人们在大量应用它的同时，对系统性质、性能、原理等方面的量化研究却是十分不足的。

国内至今尚无完整的系统设计规范，尤其缺乏完整的系统设计计算理论和方法，甚至于连基本的单元计算方法也不齐全，现有的一些计算公式基本上照搬了国外的书本，并且缺乏完整性和系统性。

这种理论研究远远落后于实际应用的反常现象是消防工程界特有的，也是消防系统建设与使用远远相脱节这一客观情况所造成的。

国外公司虽有系统设计软件可以代客计算，但并不提供计算方法，我们只能是知其然而不知其所以然。

为了解决我国已有IG-541灭火系统的设备和大量实际应用，却还没有设计计算方法的突出矛盾，确保IG-541灭火系统设计的科学先进性、安全可靠性和经济合理性，达到优化设计的目的，我们在努力学习和吸收国外先进技术的同时，还必须建立自己的理论研究体系和设计计算方法。

本文探讨了IG-541气体灭火系统设计计算的理论依据，在此基础上推导了和建立了IG-541灭火系统的基本计算方法，为科学地建立具有自主知识产权的IG-541灭火系统计算机设计软件奠定了基础。

二．系统特征IG-541灭火系统和其他固定气体灭火系统比较既有共性又具有鲜明的个性。

IG-541在储存条件下呈气态，比其他灭火系统需要更大的储存容积;在高压下储存和运行，管道的承压能力要求亦较高，设备投资费用大，精确计算和优化设计可以带来明显的经济效益。

IG-541灭火的有效浓度为>37.5%而对人体安全的浓度为<42.8%，同时满足以上条件必须严格控制储存量，并且对于防护区域有相应要求。

IG-541灭火系统的使用条件要求，系统开启后，90%药剂喷放时间应>23秒及<40秒，并且又要求60秒钟内达到灭火浓度。

IG541混合气体灭火系统一、IG541混合气体灭火剂IG541混合气体灭火剂是由大气层中的氮气（NO、氧气（Ar）和二氧化碳（CO）三种气体以52%40%8%勺比例混合而成，故它的释放只是将这些天然的气体放回大气层，对臭氧耗损潜能值（ODP为零、温室效应潜能值（GWP为零,且此灭火剂在灭火时不会发生化学反应，不污染环境、无毒、无腐蚀、电绝缘性能好。

理化性质和灭火机理。

1.灭火机理通过降低防护区内的氧气浓度（由空气正常含氧量的21%窜至12.5%）,使其不能维持燃烧而达到灭火的目的。

2.适用范围a）电气火灾；b）液体火灾和可熔固体火灾；c）固体表面火灾；d）灭火前能切断气源的气体火灾。

3.不适用范围a）含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等;b）活泼金属，如钾、钠、镁、钛、皓、铀、钵等；c）金属氢化物，如氢化钾、氢化钠等；d）能自行分解的化学物质，如过氧化氢、联氨等。

IG541混合气体灭火系统构成和主要组件1.IG541混合气体灭火系统构成：IG541混合气体灭火系统由容器、容器阀、选择阀、驱动装置、检漏装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、减压装置、单向阀、气体灭火控制器（控制盘）、机架、管道及连接件等部件构成。

IG541混合气体灭火系统构成示意图IG541混合气体灭火系统构成示意图1.机架2.灭火剂贮存容器3.容器阀4.安全泄压装置5.集流管6.信号反馈装置7.灭火剂单向阀8.连接管9.减压装置10.选择阀11.驱动气体单向阀12.驱动装置(驱动器)13.喷嘴14.管网15.感烟探测器16.感温探测器17.释放显示灯18.手动启动按钮盒 19.声光报警器20.气体灭火控制器2.主要组件 (1)灭火剂贮存瓶组IG541灭火剂贮存瓶组包括灭火剂、容器及容器阀等。

瓶组示意图，如右图：16 15 1211 8 7 6 5 43 2 110 914 13 G 541I G 5 41I G 54 1G 5 4 1*灭火剂输送管路控制气体回路电气控制线路IG541.17181920a)容器容器为高压无缝钢瓶，用于储存IG541混合气体灭火剂。
