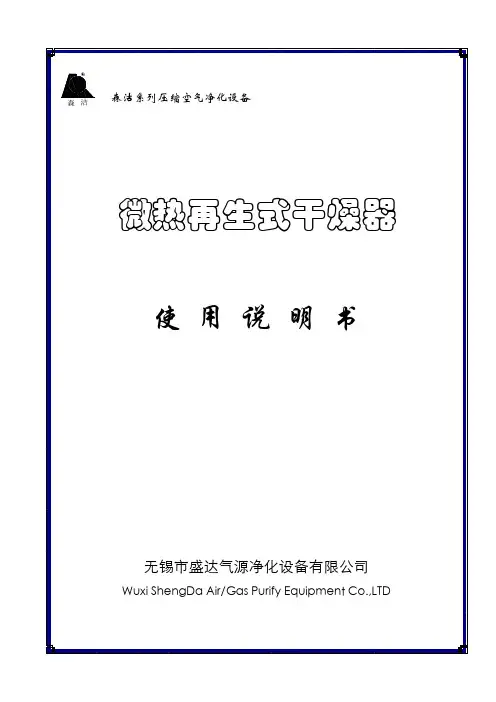

微热再生式干燥器使用手册

微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。

本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。

其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。

2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。

（加热温度：130∽170℃可调） 3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。

然后通过截止阀4和消声器排出放空。

（注：吸附剂再生，分上半再期加热，下半再期吹冷） 4. 吸附筒B 再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B 筒进入吸附运转。

同时阀1关闭，阀2打工开，A 筒进入再生。

如此反复交替切换，实现连续吸附干燥运转。

二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。

它集有热再生与无热再生吸干机的优点。

对再生采用微加热的形式，从而减少再生气耗量。

它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。

该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。

是目前压缩空气吸附净化设备中最经济、节能的干燥机。

它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。

其主要技术参数如下： 1.进气压力：标准 允许 ∽ Mpa 2.进气温度：标准 ≤40℃ 最高允许 45℃ 3.初始压力降：≤ Mpa 4.成品气露点：-40℃∽-65℃ 5.再生气耗量：5∽7% （额定处理量） 图一 微热再生吸附干燥工艺图1~3（电磁式气控）进气截止阀2~4（电磁式气控）再生气截止阀 5.程控仪 6.吸附筒 7.排气单向阀8.再生气进气单向阀 9.电加热器10.消声器6.再生方式：微热再生 （再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

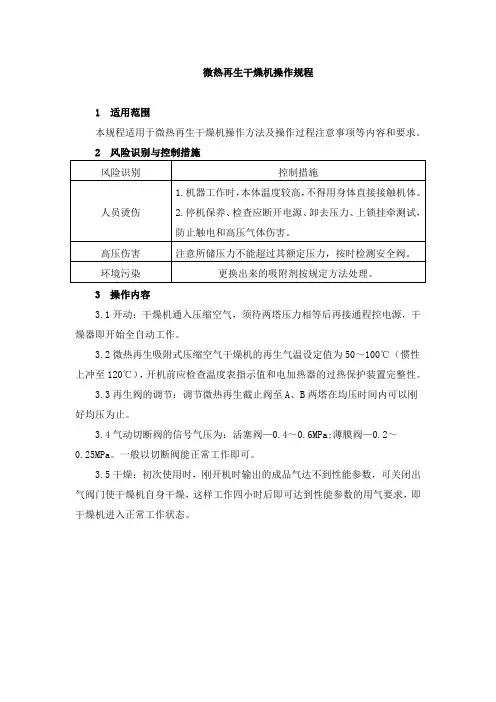

微热再生干燥机操作规程
1 适用范围
本规程适用于微热再生干燥机操作方法及操作过程注意事项等内容和要求。

2 风险识别与控制措施
3 操作内容
3.1开动：干燥机通入压缩空气，须待两塔压力相等后再接通程控电源，干燥器即开始全自动工作。

3.2微热再生吸附式压缩空气干燥机的再生气温设定值为50～100℃（惯性上冲至120℃），开机前应检查温度表指示值和电加热器的过热保护装置完整性。

3.3再生阀的调节：调节微热再生截止阀至A、B两塔在均压时间内可以刚好均压为止。

3.4气动切断阀的信号气压为：活塞阀—0.4～0.6MPa;薄膜阀—0.2～
0.25MPa。

一般以切断阀能正常工作即可。

3.5干燥：初次使用时，刚开机时输出的成品气达不到性能参数，可关闭出气阀门使干燥机自身干燥，这样工作四小时后即可达到性能参数的用气要求，即干燥机进入正常工作状态。

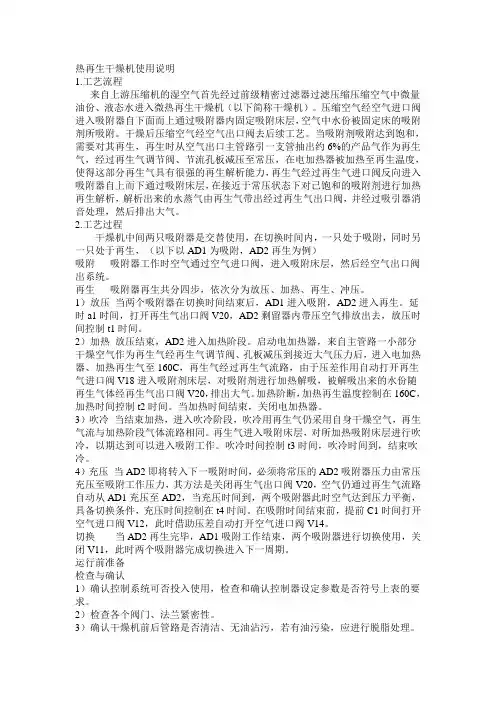

热再生干燥机使用说明1.工艺流程来自上游压缩机的湿空气首先经过前级精密过滤器过滤压缩压缩空气中微量油份、液态水进入微热再生干燥机（以下简称干燥机）。

压缩空气经空气进口阀进入吸附器自下面而上通过吸附器内固定吸附床层，空气中水份被固定床的吸附剂所吸附。

干燥后压缩空气经空气出口阀去后续工艺。

当吸附剂吸附达到饱和，需要对其再生，再生时从空气出口主管路引一支管抽出约6%的产品气作为再生气，经过再生气调节阀、节流孔板减压至常压，在电加热器被加热至再生温度，使得这部分再生气具有很强的再生解析能力，再生气经过再生气进口阀反向进入吸附器自上而下通过吸附床层，在接近于常压状态下对已饱和的吸附剂进行加热再生解析，解析出来的水蒸气由再生气带出经过再生气出口阀，并经过吸引器消音处理，然后排出大气。

2.工艺过程干燥机中间两只吸附器是交替使用，在切换时间内，一只处于吸附，同时另一只处于再生，（以下以AD1为吸附，AD2再生为例）吸附吸附器工作时空气通过空气进口阀，进入吸附床层，然后经空气出口阀出系统。

再生吸附器再生共分四步，依次分为放压、加热、再生、冲压。

1）放压当两个吸附器在切换时间结束后，AD1进入吸附，AD2进入再生。

延时a1时间，打开再生气出口阀V20，AD2剩留器内带压空气排放出去，放压时间控制t1时间。

2）加热放压结束，AD2进入加热阶段。

启动电加热器，来自主管路一小部分干燥空气作为再生气经再生气调节阀、孔板减压到接近大气压力后，进入电加热器、加热再生气至160C，再生气经过再生气流路，由于压差作用自动打开再生气进口阀V18进入吸附剂床层，对吸附剂进行加热解吸，被解吸出来的水份随再生气体经再生气出口阀V20，排出大气。

加热阶断，加热再生温度控制在160C，加热时间控制t2时间。

当加热时间结束，关闭电加热器。

3）吹冷当结束加热，进入吹冷阶段，吹冷用再生气仍采用自身干燥空气，再生气流与加热阶段气体流路相同。

再生气进入吸附床层，对所加热吸附床层进行吹冷，以期达到可以进入吸附工作。

微热再生吸附式干燥机说明书微热再生吸附式干燥机是一种新型的干燥设备，广泛应用于化工、医药、食品、电子等行业。

本说明书将详细介绍微热再生吸附式干燥机的结构、工作原理、优点及操作注意事项，以便用户更好地掌握和使用该设备。

1. 结构微热再生吸附式干燥机主要由进出料口、加热装置、环境控制系统、再生装置、吸附装置、密封装置以及控制系统等部分组成。

其中，再生装置通过加热来蒸发吸附剂中的水分，完成除湿再生的过程；吸附装置则通过吸附剂吸附进料口中的水分，实现干燥的过程。

2. 工作原理微热再生吸附式干燥机将进料口送入的湿料在吸附装置中被吸附剂吸附，降低湿度；同时，再生装置通过加热和循环风来驱除吸附剂中的水分。

干燥后的料通过出料口排出。

整个过程中，加热装置提供能量，控制系统实现自动化控制，保障设备的安全运行和高效性。

3. 优点（1）能耗低：与传统干燥设备相比，微热再生吸附式干燥机能耗更低，节省了能源成本。

（2）生产效率高：该设备采用自动控制系统，可实现连续生产，提高生产效率和产品质量。

（3）适用范围广：可以干燥不同物料，如生物质、颗粒、固体物料等。

（4）环保节能：采用再生技术，废气处理设施完善，实现环保节能。

4. 操作注意事项（1）首次使用前，应按照说明书的要求进行检查、安装和调试，确保设备正常运行。

（2）在使用前，应清洁设备内部，避免杂物进入设备内部，影响干燥效果。

（3）在运行过程中，应注意检查温度、湿度等参数，确保设备的正常运行。

（4）在运行过程中，应注意设备的周围环境，避免水汽、灰尘等杂物进入设备内部，影响设备的安全运行。

（5）设备定期保养，如更换吸附剂、清洁过滤网等，以确保设备的良好状态和稳定运行。

总之，微热再生吸附式干燥机是一种高效、节能、环保的新型干燥设备，广泛应用于各个领域。

用户在使用前，应认真阅读说明书，按要求进行操作，以保障设备的正常运行和安全使用。

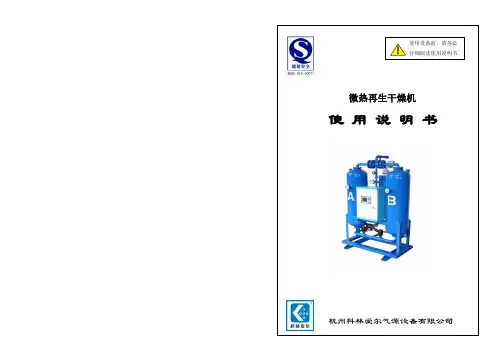

使用设备前，请务必仔细阅读使用说明书微热再生干燥机使用说明书杭州科林爱尔气源设备有限公司敬告用户感谢您购买杭州科林爱尔的产品，为您做好服务是我们的荣幸。

杭州科林爱尔气源设备有限公司专业生产压缩空气净化设备，产品覆盖冷冻式干燥机、吸附式干燥机、组合式干燥机等计八大类1020个规格品种产品，产品应用遍及中国各地，远销出口亚洲、欧洲地区，在汽车、电力、电子、食品、化工、钢铁、造船等许多工业领域满足各个行业压缩空气净化需要。

压缩空气净化设备是工业产品，我们敬请用户在设备使用前，务必仔细阅读使用说明书，了解与掌握设备特性与要求，只有通过您的正确操作与使用才能更好地实现设备的功能，我们产品在您公司发挥着很好作用，这将是我们公司全体同仁所欣慰。

为了您能够全面掌握设备使用，我们努力在使用说明书中，详细阐述设备特性、使用操作要点，因此使用说明书的内容已包含我公司产品技术秘密，我们提请用户注意：未经我公司许可，不得将使用说明书以任何方式提供给第三方。

使用说明书的正确性已经认真审核，但我们不能保证所有内容符合您的要求，任何疑问或不明之处，欢迎来电来函垂询，我们将竭尽为您解除后顾之忧。

目录一．概述 (1)二．规格与技术参数 (2)三．工艺流程及过程 (3)四．各部件简介 (5)五．安装 (8)六. 运行前准备 (10)七．运行与操作 (11)八．日常维护 (12)九．故障排除 (13)十．交货技术条件 (15)附图工艺流程图安全准则一．概述微热再生干燥机是一种节能型吸附式压缩空气干燥装置，它的作用是通过吸附净化原理，清除空气中水份，从而达到干燥空气的目的．微热再生干燥机利用吸附剂多孔表面可选择吸附某些组分特性，把空气中水份吸附在吸附剂空穴中，从而清除空气中的水份．当吸附剂工作了一定时间后，吸附剂将达到饱和吸附平衡，需要用接近常压的高温干燥气体对吸附剂再生，以恢复吸附剂的吸附能力．由于吸附剂能吸附-再生循环使用，使得微热再生干燥机能连续安全可靠运行．微热再生干燥机采用的是变压、变温再生的工艺方法，它充分结合无热再生快速吸附，有热再生高温解吸特点，与有热再生相比，它采用较低再生温度对吸附剂进行再生，使得再生所需能耗有较大幅度下降，与无热再生相比，其再生后残余含水量非常低，大大提高了装置可处理能力，因此可以相应延长工作周期。

使用设备前，请务必仔细阅读使用说明书微热再生干燥机使用说明书杭州科林爱尔气源设备有限公司敬告用户感谢您购买杭州科林爱尔的产品，为您做好服务是我们的荣幸。

杭州科林爱尔气源设备有限公司专业生产压缩空气净化设备，产品覆盖冷冻式干燥机、吸附式干燥机、组合式干燥机等计八大类1020个规格品种产品，产品应用遍及中国各地，远销出口亚洲、欧洲地区，在汽车、电力、电子、食品、化工、钢铁、造船等许多工业领域满足各个行业压缩空气净化需要。

压缩空气净化设备是工业产品，我们敬请用户在设备使用前，务必仔细阅读使用说明书，了解与掌握设备特性与要求，只有通过您的正确操作与使用才能更好地实现设备的功能，我们产品在您公司发挥着很好作用，这将是我们公司全体同仁所欣慰。

为了您能够全面掌握设备使用，我们努力在使用说明书中，详细阐述设备特性、使用操作要点，因此使用说明书的内容已包含我公司产品技术秘密，我们提请用户注意：未经我公司许可，不得将使用说明书以任何方式提供给第三方。

使用说明书的正确性已经认真审核，但我们不能保证所有内容符合您的要求，任何疑问或不明之处，欢迎来电来函垂询，我们将竭尽为您解除后顾之忧。

目 录一．概述 …………………………………………………… 1 二．规格与技术参数 ……………………………………… 2 三．工艺流程及过程 ……………………………………… 3 四．各部件简介…………………………………………… 5 五．安装 …………………………………………………… 8 六. 运行前准备 …………………………………………… 10 七．运行与操作 …………………………………………… 11 八．日常维护 ……………………………………………… 12 九．故障排除 ……………………………………………… 13 十．交货技术条件 ………………………………………… 15 附图 工艺流程图安全准则一．概述微热再生干燥机是一种节能型吸附式压缩空气干燥装置，它的作用是通过吸附净化原理，清除空气中水份，从而达到干燥空气的目的．微热再生干燥机利用吸附剂多孔表面可选择吸附某些组分特性，把空气中水份吸附在吸附剂空穴中，从而清除空气中的水份．当吸附剂工作了一定时间后，吸附剂将达到饱和吸附平衡，需要用接近常压的高温干燥气体对吸附剂再生，以恢复吸附剂的吸附能力．由于吸附剂能吸附-再生循环使用，使得微热再生干燥机能连续安全可靠运行．微热再生干燥机采用的是变压、变温再生的工艺方法，它充分结合无热再生快速吸附，有热再生高温解吸特点，与有热再生相比，它采用较低再生温度对吸附剂进行再生，使得再生所需能耗有较大幅度下降，与无热再生相比，其再生后残余含水量非常低，大大提高了装置可处理能力，因此可以相应延长工作周期。

微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。

本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。

其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。

2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。

（加热温度：130∽170℃可调） 3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。

然后通过截止阀4和消声器排出放空。

（注：吸附剂再生，分上半再期加热，下半再期吹冷） 4. 吸附筒B 再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B 筒进入吸附运转。

同时阀1关闭，阀2打工开，A 筒进入再生。

如此反复交替切换，实现连续吸附干燥运转。

二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。

它集有热再生与无热再生吸干机的优点。

对再生采用微加热的形式，从而减少再生气耗量。

它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。

该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。

是目前压缩空气吸附净化设备中最经济、节能的干燥机。

它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。

其主要技术参数如下： 1.进气压力：标准 0.7Mpa 允许 0.6∽0.9 Mpa 2.进气温度：标准 ≤40℃ 最高允许 45℃ 3.初始压力降：≤0.021 Mpa 4.成品气露点：-40℃∽-65℃ 5.再生气耗量：5∽7% （额定处理量）图一 微热再生吸附干燥工艺图1~3（电磁式气控）进气截止阀2~4（电磁式气控）再生气截止阀 5.程控仪 6.吸附筒 7.排气单向阀8.再生气进气单向阀 9.电加热器10.消声器6.再生方式：微热再生 （再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。

本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。

其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。

2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。

（加热温度：130∽170℃可调）3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。

然后通过截止阀4和消声器排出放空。

（注：吸附剂再生，分上半再期加热，下半再期吹冷）4.吸附筒B再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B筒进入吸附运转。

同时阀1关闭，阀2打工开，A筒进入再生。

如此反复交替切换，实现连续吸附干燥运转。

二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。

它集有热再生与无热再生吸干机的优点。

对再生采用微加热的形式，从而减少再生气耗量。

它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。

该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。

是目前压缩空气吸附净化设备中最经济、节能的干燥机。

它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。

其主要技术参数如下：1.进气压力：标准 0.7Mpa 允许 0.6∽0.9 Mpa2.进气温度：标准≤40℃最高允许 45℃3.初始压力降：≤0.021 Mpa4.成品气露点：-40℃∽-65℃5.再生气耗量：5∽7% （额定处理量）6.再生方式：微热再生（再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1.工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2.工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

PHE4000微热再生干燥器使用说明书南京顺风派尼尔空气和气体净化设备有限公司目录一、引言二、检查和验收三、结构与组成四、管路与安装五、操作程序六、电控箱的操作七、维护保养八、常见问题处理九、电气十、质量保证十一、设备总图一、引言感谢选用顺风-派尼尔产品，本手册包括安装、操作和维护PHE4000型微热再生干燥器的资料和建议。

顺风-派尼尔的产品是以高质量高标准进行设计和制造的。

本机组在出厂前已经过试车和检查。

二、检查和验收1.拆卸全部包装。

2.检查机器内外，看是否有运输过程造成的损坏，若有损坏，收货方有责任立即将损坏情况向运输公司报告。

3.对照装箱清单查验机组和资料是否齐全，是否有遗漏。

4.机组出厂前已经过试验和运转，在连接之后可随时调试运转。

三、结构与组成PHE4000微热再生干燥器由干燥塔、控制箱、蝶阀、止回阀以及电加热器等组成。

四、管路与安装1.干燥器在系统中的安装位置请参照相关图纸，或参阅本公司系统流程图。

2.吊装设备时应注意保持设备平稳，确保安全吊装。

3.请将本设备置于水平地面，用地脚螺栓固定。

4.干燥器宜设置旁路，以便在其维修保养过程中，压缩空气系统仍能运转。

5.干燥器应置于洁净干燥处，并预留检修位置。

6.请将消音器接至室外或地沟，减少排气噪声，同时降低室内湿度，减弱空气湿度对设备的侵蚀。

五、操作程序1.在安装和开启干燥器之前，要清理所有压缩空气管道装置，去除所有管道积垢，锈渣和水气。

2.检查电源是否符合要求，干燥器电源要求为：AC380V±10%，50HZ。

约30kw。

3.将适当截面积的导线连接到干燥器的电控箱上，进线上应设置与干燥器相匹配的过载保护装置。

4.再生气调节阀出厂前已调整至合适位置，用户不需再行调整。

5.干燥器若要停止运行，只需关闭电源开关即可。

若要关闭整个空气净化系统，务必先关闭干燥器，然后再关闭空气压缩机，确保干燥器切换阀处于适当的工作状态，以方便下次再次启动干燥器。
