PE系列微热再生干燥机操作手册

微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。

本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。

其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。

2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。

（加热温度：130∽170℃可调） 3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。

然后通过截止阀4和消声器排出放空。

（注：吸附剂再生，分上半再期加热，下半再期吹冷） 4. 吸附筒B 再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B 筒进入吸附运转。

同时阀1关闭，阀2打工开，A 筒进入再生。

如此反复交替切换，实现连续吸附干燥运转。

二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。

它集有热再生与无热再生吸干机的优点。

对再生采用微加热的形式，从而减少再生气耗量。

它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。

该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。

是目前压缩空气吸附净化设备中最经济、节能的干燥机。

它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。

其主要技术参数如下： 1.进气压力：标准 允许 ∽ Mpa 2.进气温度：标准 ≤40℃ 最高允许 45℃ 3.初始压力降：≤ Mpa 4.成品气露点：-40℃∽-65℃ 5.再生气耗量：5∽7% （额定处理量） 图一 微热再生吸附干燥工艺图1~3（电磁式气控）进气截止阀2~4（电磁式气控）再生气截止阀 5.程控仪 6.吸附筒 7.排气单向阀8.再生气进气单向阀 9.电加热器10.消声器6.再生方式：微热再生 （再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。

微热再生干燥机操作规程
1 适用范围
本规程适用于微热再生干燥机操作方法及操作过程注意事项等内容和要求。

2 风险识别与控制措施
3 操作内容
3.1开动：干燥机通入压缩空气，须待两塔压力相等后再接通程控电源，干燥器即开始全自动工作。

3.2微热再生吸附式压缩空气干燥机的再生气温设定值为50～100℃（惯性上冲至120℃），开机前应检查温度表指示值和电加热器的过热保护装置完整性。

3.3再生阀的调节：调节微热再生截止阀至A、B两塔在均压时间内可以刚好均压为止。

3.4气动切断阀的信号气压为：活塞阀—0.4～0.6MPa;薄膜阀—0.2～
0.25MPa。

一般以切断阀能正常工作即可。

3.5干燥：初次使用时，刚开机时输出的成品气达不到性能参数，可关闭出气阀门使干燥机自身干燥，这样工作四小时后即可达到性能参数的用气要求，即干燥机进入正常工作状态。

热再生干燥机使用说明1.工艺流程来自上游压缩机的湿空气首先经过前级精密过滤器过滤压缩压缩空气中微量油份、液态水进入微热再生干燥机（以下简称干燥机）。

压缩空气经空气进口阀进入吸附器自下面而上通过吸附器内固定吸附床层，空气中水份被固定床的吸附剂所吸附。

干燥后压缩空气经空气出口阀去后续工艺。

当吸附剂吸附达到饱和，需要对其再生，再生时从空气出口主管路引一支管抽出约6%的产品气作为再生气，经过再生气调节阀、节流孔板减压至常压，在电加热器被加热至再生温度，使得这部分再生气具有很强的再生解析能力，再生气经过再生气进口阀反向进入吸附器自上而下通过吸附床层，在接近于常压状态下对已饱和的吸附剂进行加热再生解析，解析出来的水蒸气由再生气带出经过再生气出口阀，并经过吸引器消音处理，然后排出大气。

2.工艺过程干燥机中间两只吸附器是交替使用，在切换时间内，一只处于吸附，同时另一只处于再生，（以下以AD1为吸附，AD2再生为例）吸附吸附器工作时空气通过空气进口阀，进入吸附床层，然后经空气出口阀出系统。

再生吸附器再生共分四步，依次分为放压、加热、再生、冲压。

1）放压当两个吸附器在切换时间结束后，AD1进入吸附，AD2进入再生。

延时a1时间，打开再生气出口阀V20，AD2剩留器内带压空气排放出去，放压时间控制t1时间。

2）加热放压结束，AD2进入加热阶段。

启动电加热器，来自主管路一小部分干燥空气作为再生气经再生气调节阀、孔板减压到接近大气压力后，进入电加热器、加热再生气至160C，再生气经过再生气流路，由于压差作用自动打开再生气进口阀V18进入吸附剂床层，对吸附剂进行加热解吸，被解吸出来的水份随再生气体经再生气出口阀V20，排出大气。

加热阶断，加热再生温度控制在160C，加热时间控制t2时间。

当加热时间结束，关闭电加热器。

3）吹冷当结束加热，进入吹冷阶段，吹冷用再生气仍采用自身干燥空气，再生气流与加热阶段气体流路相同。

再生气进入吸附床层，对所加热吸附床层进行吹冷，以期达到可以进入吸附工作。

微热再生吸附式干燥机说明书微热再生吸附式干燥机是一种新型的干燥设备，广泛应用于化工、医药、食品、电子等行业。

本说明书将详细介绍微热再生吸附式干燥机的结构、工作原理、优点及操作注意事项，以便用户更好地掌握和使用该设备。

1. 结构微热再生吸附式干燥机主要由进出料口、加热装置、环境控制系统、再生装置、吸附装置、密封装置以及控制系统等部分组成。

其中，再生装置通过加热来蒸发吸附剂中的水分，完成除湿再生的过程；吸附装置则通过吸附剂吸附进料口中的水分，实现干燥的过程。

2. 工作原理微热再生吸附式干燥机将进料口送入的湿料在吸附装置中被吸附剂吸附，降低湿度；同时，再生装置通过加热和循环风来驱除吸附剂中的水分。

干燥后的料通过出料口排出。

整个过程中，加热装置提供能量，控制系统实现自动化控制，保障设备的安全运行和高效性。

3. 优点（1）能耗低：与传统干燥设备相比，微热再生吸附式干燥机能耗更低，节省了能源成本。

（2）生产效率高：该设备采用自动控制系统，可实现连续生产，提高生产效率和产品质量。

（3）适用范围广：可以干燥不同物料，如生物质、颗粒、固体物料等。

（4）环保节能：采用再生技术，废气处理设施完善，实现环保节能。

4. 操作注意事项（1）首次使用前，应按照说明书的要求进行检查、安装和调试，确保设备正常运行。

（2）在使用前，应清洁设备内部，避免杂物进入设备内部，影响干燥效果。

（3）在运行过程中，应注意检查温度、湿度等参数，确保设备的正常运行。

（4）在运行过程中，应注意设备的周围环境，避免水汽、灰尘等杂物进入设备内部，影响设备的安全运行。

（5）设备定期保养，如更换吸附剂、清洁过滤网等，以确保设备的良好状态和稳定运行。

总之，微热再生吸附式干燥机是一种高效、节能、环保的新型干燥设备，广泛应用于各个领域。

用户在使用前，应认真阅读说明书，按要求进行操作，以保障设备的正常运行和安全使用。

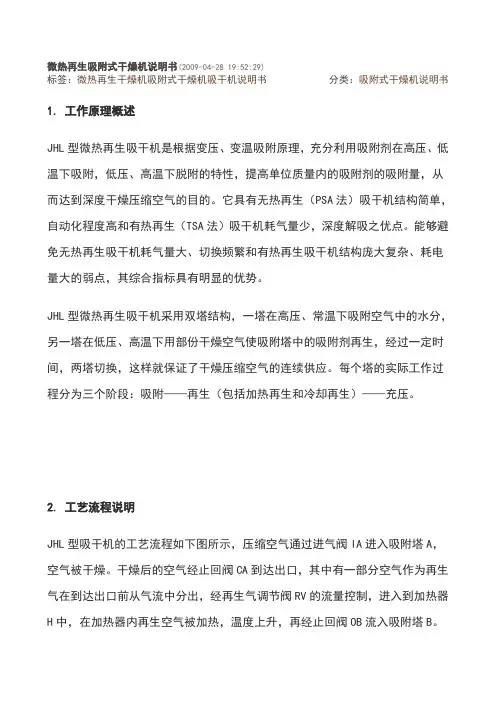

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1.工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2.工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。

本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。

其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。

2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。

（加热温度：130∽170℃可调）3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。

然后通过截止阀4和消声器排出放空。

（注：吸附剂再生，分上半再期加热，下半再期吹冷）4.吸附筒B再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B筒进入吸附运转。

同时阀1关闭，阀2打工开，A筒进入再生。

如此反复交替切换，实现连续吸附干燥运转。

二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。

它集有热再生与无热再生吸干机的优点。

对再生采用微加热的形式，从而减少再生气耗量。

它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。

该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。

是目前压缩空气吸附净化设备中最经济、节能的干燥机。

它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。

其主要技术参数如下：1.进气压力：标准 0.7Mpa 允许 0.6∽0.9 Mpa2.进气温度：标准≤40℃最高允许 45℃3.初始压力降：≤0.021 Mpa4.成品气露点：-40℃∽-65℃5.再生气耗量：5∽7% （额定处理量）6.再生方式：微热再生（再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。

TPE/PE系列微热再生/吸附式空气干燥机操作、使用、维护说明一. 启动步骤1.正确提供三相电源和气源。

2.将出口截止阀关闭，慢慢将两个干燥塔加压到管网压力。

3.检查有无泄漏，此时进口气动阀全部自动打开，而再生排气阀自动处于关闭状态。

4.合上电控箱内的分断开关后，电源指示灯亮，液晶显示屏自动初始化并自动进入主画面，如右图，在该画面将会显示干燥器型号以及公司联系方式，说明整个干燥机准备就绪。

5.触摸欢迎画面上的任意位置进入流程显示画面，如右图。

显示各阀门的开关状态、加热器入口温度和出口温度、出口露点温度等。

6.在完成参数设定后，通过面板的启动按钮使干燥机投入运行。

7.再生排气阀应打开，两个干燥塔中的一个将降压。

8.若上述第7步未动作，请等待10分钟，干燥机可能正处于阶段。

9.当系统相关参数达到设定值时，自动停机并报警。

当选择远程控制时面板上的启动停止控制按钮无效。

10.触摸下方的相关按键，选择进入相应的画面，或返回前一画面。

11.按“状态显示”键, 进入状态显示画面，显示A/B塔工作时间以及时序周期等工作状态，如右图。

12.当口令等级为工程师级别以上口令时，按“时序快进”键，可以跳过当前剩下的加热或冷吹时间。

二. 调整与设定1.将净化压力调至推荐值，一般为0.45MPa。

2.按“参数设定”键，进入参数设定画面，如右图。

根据需要修改相关的参数设定。

3. 口令等级符合修改权限后，触摸参数的设定值，弹出参数修改键盘，正确输入设定值后键盘自动隐藏。

4. 当前口令等级不够时，系统自动弹出口令输入窗口，如右图。

5.按键盘打开按钮，弹出键盘，正确输入口令后按回车键； 6. 操作员的口令为1111；7. 当口令等级为工程师级别以上口令时（口令等级不足时改键无效），按“恢复出厂设置”键，所有参数的设定值被修改为出厂设定值。

加热时间和冷吹时间恢复为出厂设定值（加热时间为147分钟，冷吹时间为86分钟；再生温度设定为150，加热出口温度设定为180。

TPE/PE系列微热再生/吸附式空气干燥机操作、使用、维护说明一. 启动步骤1.正确提供三相电源和气源。

2.将出口截止阀关闭，慢慢将两个干燥塔加压到管网压力。

3.检查有无泄漏，此时进口气动阀全部自动打开，而再生排气阀自动处于关闭状态。

4.合上电控箱内的分断开关后，电源指示灯亮，液晶显示屏自动初始化并自动进入主画面，如右图，在该画面将会显示干燥器型号以及公司联系方式，说明整个干燥机准备就绪。

5.触摸欢迎画面上的任意位置进入流程显示画面，如右图。

显示各阀门的开关状态、加热器入口温度和出口温度、出口露点温度等。

6.在完成参数设定后，通过面板的启动按钮使干燥机投入运行。

7.再生排气阀应打开，两个干燥塔中的一个将降压。

8.若上述第7步未动作，请等待10分钟，干燥机可能正处于阶段。

9.当系统相关参数达到设定值时，自动停机并报警。

当选择远程控制时面板上的启动停止控制按钮无效。

10.触摸下方的相关按键，选择进入相应的画面，或返回前一画面。

11.按“状态显示”键, 进入状态显示画面，显示A/B塔工作时间以及时序周期等工作状态，如右图。

12.当口令等级为工程师级别以上口令时，按“时序快进”键，可以跳过当前剩下的加热或冷吹时间。

二. 调整与设定1.将净化压力调至推荐值，一般为0.45MPa。

2.按“参数设定”键，进入参数设定画面，如右图。

根据需要修改相关的参数设定。

3.口令等级符合修改权限后，触摸参数的设定值，弹出参数修改键盘，正确输入设定值后键盘自动隐藏。

4.当前口令等级不够时，系统自动弹出口令输入窗口，如右图。

5.按键盘打开按钮，弹出键盘，正确输入口令后按回车键；6.操作员的口令为1111；7.当口令等级为工程师级别以上口令时（口令等级不足时改键无效），按“恢复出厂设置”键，所有参数的设定值被修改为出厂设定值。

加热时间和冷吹时间恢复为出厂设定值（加热时间为147分钟，冷吹时间为86分钟；再生温度设定为150，加热出口温度设定为180。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

微热再生干燥机操作故障处理标准一、干燥机工艺流程图介绍吸附筒由10部分组成，分别为：AB吸附桶、单向阀、程序控制器、电磁阀组、气动阀（abcd），压力表（P1、P2）,调节阀（JF）,消音器(S)、电加热器(Q),扩散器(Z1,Z2,Z3,Z4)。

其中吸附桶分为AB桶两部分，每2小时切换一次。

运行模式为A运行时，B再生。

B运行时，A再生。

内部活性氧化铝分子筛进行再生，每年内部更换一次。

A桶及B桶各安装1块压力表，用于显示内部容器当前压力。

同时底部各有1个气动蝶阀用于控制阀门启停。

干燥机运行压力正常范围为0.75-0.8MPa之间，当低于此压力时，可能会对后续车间压力供应有影响，因此干燥机压力表运行压力点检及检定是非常重要的步骤。

二、微热再生吸附式干燥机工作原理SLAD系列微热再生吸附式压缩空气干燥机是一种利用多孔性固体物质表面的分子力来吸取气体中的水份，从而获得较低露点温度、干燥、洁净气体的净化设备。

它采用孔径与水分子直径相近的活性氧化铝为吸附剂，采用国际上最先进的变温变压吸附原理，在常温下吸附时，空气中水分子的分压力大于吸附剂中水分子的分压力，水分子进入吸附剂内部，在吸附剂的表面冷凝成水滴，并放出冷凝热，将此热量蓄于吸附塔的上部。

再生时，大约7%左右的干燥空气经加热器加热至150℃左右通过再生筒，使吸附剂的吸附能力大大降低，使吸附剂中的水分子逸出，同时蓄于吸附塔内的热量有助于节约加热器的功率。

吸附剂经过吸附、再生、吸附循环使用，对压缩空气进行连续不断的吸附干燥处理从而获得深度干燥的气体，该产品的主要技术指标，已达到国外同类机型水平，是希望获得-40℃以下露点气源用户的首选设备。

双塔交替连续工作输出干燥洁净的压缩空气。

其净化空气含水量可达露点-40℃以下，从而获得深度干燥的无水无油的高纯度的压缩空气满足用气的需要。

由于采用加热器升温再生气，故再生效果好，节能耗气少。

三、操作过程1、开机前的检查①首先应检查设备外观是否受损，配备是否齐全。

PE-300Nm3/min微热再生式干燥机使用操作规程一：设备简介微热再生吸附式干燥机是为空压机配套用于干燥空气的主要设备。

该设备主要包括前置油水分离器（带自动排污阀）和后置粉尘过滤器（带压差显示表）、吸附塔、各类阀门、仪表、单机就地控制系统、露点控制仪，公用底座等。

二：主要技术参数处理量300m3/min，压力0.8Mpa，压力露点－40℃，含尘量1mg/m33，再生气耗量≤7%，压降＜0.02Mpa，电压：380V；三：工作原理标准的有热再生式干燥机按美国电器制造商协会（NEMA）规定的8小时循环模式设计。

干燥4小时再生2小时27分钟余热再生1小时25分升压5分当压缩空气流进入一塔进行干燥4小时期间，另一塔的干燥剂在进行再生，通过再生流量调节阀和再生压力表的调节，大约7%的出口干燥空气被引回，先经过加热塔加热，热的干燥空气进入再生塔后，压力突然降至大气压力，使塔内的干燥剂再生，同时，热的干燥空气流也带走干燥剂颗粒上的水分，再生塔上的压力应为0kg/cm2。

四：操作使用說明一：起动步骤1.合上控制电源，通过液晶显示控制屏触摸键使干燥机处于停止状态。

2.将出口截止阀关闭，慢慢将两个干燥塔加压至管网压力。

3.检查有无泄漏，此时再生排气阀应为关闭状态。

4.通过液晶显示控制屏触摸键使干燥机处于运行状态。

5.再生排气阀自动打开，两个干燥塔中的一个开始降压。

慢慢打开出口截止阀。

二．调整和设定1．根据再生流量调节阀上的吊牌调整再生压力。

2．将加热塔温度控制设定在180℃，再生塔温度控制设定在150℃。

3．若配有露点仪，微微打开露点仪探头仓处的截止阀，让少许空气流经露点仪探头。

三．运行中观察1.标准工作循环周期是8小时，在其中一塔干燥4小时，同时另一塔再生4小时，其中加热再生2小时30分钟，余热再生1小时20分钟，剩余10分钟用来升压以便换塔进入下半个循环。

2.干燥塔的压力应与管网压力相同。

3.进气应是100％饱和湿空气4.进气温度应在2-40℃之间5.再生塔的压力应小于/cm.6.加热塔的温度在加热时应达到180-200℃7.再生塔的温度在加热结束时应达到120-150℃。
