SLAD-MXF微热再生吸附式干燥机操作说明书

吸附式干燥机使用说明书感谢您选用吸附式干燥机。

本《使用手册》为正确的安装、使用的产品维护作了简要的说明。

您应该熟悉与其相关的安全结构，性能，维护和修理方面的说明。

对设备无故障运行的操作，基本的和特殊的安全知识是必须具备的。

使用前请认真阅读本说明书。

请将本手册放在便于查阅的地方。

一、目录二、安全事项说明2.1 你不可以做什么2.2 担保和赔偿责任2.3 持续运行的安全措施2.4 电能的危险性2.5 吸附剂的危险性2.6 在维护、检修和修理工作中的危险性2.7 对操作者的要求三、设备说明3.1 设备的部件3.2 工作原理流程3.3 运输和安装四、开机/停机/卸压五、故障信息和故障排除六、维护和检修附件: 吸附式干燥机控制器说明二、安全事项说明2.1 你不可以做什么不要对设备作任何结构上的改变——对设备作结构上的改变只能由制造商进行。

你在现场所希望对设备所作的任何改变必须先征得制造商的书面认可。

绝不使用非原厂零件——仅使用由制造商提供的原厂备件和配件，对设计和制造非原厂零件来满足设备的安全和操作需求将不被担保。

绝不焊接压力容器或管道——所有在压力容器和管道上的工作，诸如焊接、结构改变、安装等工作都是禁止的。

2.2 担保和赔偿责任由以下一种或多种情况引起的人身伤害和物件损坏不承担索赔要求。

□不适当地使用或操作设备□技术上不正确的安装，起动，运行和维护□当缺陷确实存在时对设备的操作□违背操作手册所给予的运输、储存、安装、运动和维护方面的规定□主动承担对对设备结构上的变更□对已损耗的设备元件未作适当检测□未作恰当的修理□使用非原厂零件2.3 持续运行的安全措施设备安全工作和无故障运行的一个基本的先决条件是熟知和遵守本说明的工作，操作和安全管理，而且还需遵循所有工厂的内部管理。

□在规定的间隔处检查设备外观的损坏□仅允许合适的经训练的人员操作控制器或设备□制造商预设的参数不作保证，如需要作改变，必须先注意已有参数。

微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。

本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。

其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。

2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。

（加热温度：130∽170℃可调） 3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。

然后通过截止阀4和消声器排出放空。

（注：吸附剂再生，分上半再期加热，下半再期吹冷） 4. 吸附筒B 再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B 筒进入吸附运转。

同时阀1关闭，阀2打工开，A 筒进入再生。

如此反复交替切换，实现连续吸附干燥运转。

二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。

它集有热再生与无热再生吸干机的优点。

对再生采用微加热的形式，从而减少再生气耗量。

它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。

该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。

是目前压缩空气吸附净化设备中最经济、节能的干燥机。

它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。

其主要技术参数如下： 1.进气压力：标准 允许 ∽ Mpa 2.进气温度：标准 ≤40℃ 最高允许 45℃ 3.初始压力降：≤ Mpa 4.成品气露点：-40℃∽-65℃ 5.再生气耗量：5∽7% （额定处理量） 图一 微热再生吸附干燥工艺图1~3（电磁式气控）进气截止阀2~4（电磁式气控）再生气截止阀 5.程控仪 6.吸附筒 7.排气单向阀8.再生气进气单向阀 9.电加热器10.消声器6.再生方式：微热再生 （再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。

SLAD系列操作使用说明书购买日期型号SLAD-25MXF出厂编号目录一、产品简介1.工艺流程图2.工作原理3.配置流程4．主要部件图解5．技术参数6．技术要求二、控制器使用说明1．参数设置2．接线端子图三、操作过程1.开机前的检查2.开机准备3.启动步骤四、运行中的观察五、维护及保养六、突然停电七、关机八、微热吸附式干燥机故障诊断指导一、产品简介：微热再生干燥机工艺流程图：微热再生干燥机工作原理：SLAD系列微热再生吸附式压缩空气干燥机是一种利用多孔性固体物质表面的分子力来吸取气体中的水份，从而获得较低露点温度、干燥、洁净气体的净化设备。

它采用孔径与水分子直径相近的活性氧化铝为吸附剂，采用国际上最先进的变温变压吸附原理，在常温下吸附时，空气中水分子的分压力大于吸附剂中水分子的分压力，水分子进入吸附剂内部，在吸附剂的表面冷凝成水滴，并放出冷凝热，将此热量蓄于吸附塔的上部。

再生时，大约5%左右的干燥空气经加热器加热至160℃左右通过再生筒，使吸附剂的吸附能力大大降低，使吸附剂中的水分子逸出，同时蓄于吸附塔内的热量有助于节约加热器的功率。

吸附剂经过吸附、再生、吸附循环使用，对压缩空气进行连续不断的吸附干燥处理从而获得深度干燥的气体，该产品的主要技术指标，已达到国外同类机型水平，是希望获得-40℃以下常压露点气源用户的首选设备。

双塔交替连续工作输出干燥洁净的压缩空气。

其净化空气含水量可达长压露点-40℃以下,从而获得深度干燥的无水无油的高纯度的压缩空气满足用气的需要。

由于采用加热器升温再生气,故再生效果好,节能耗气少。

微热再生干燥机配置流程：微热再生干燥机主要部件图解:技术参数：进气温度:≤45℃进气含油量：≤0.1PPM 工作压力:0.6～1.0MPa成品气露点:≤-40℃再生气量:≤4%～6%工作周期:1～30（NM3/min含）T=2h；40～60（NM3/min含）T=4h；70～100（NM 3/min 含）T=6h;100（NM 3/min ）以上 T=8h电源：1～8（NM 3/min ）AC 220 50Hz10（NM 3/min ）以上 AC380/220 50Hz技术要求：1) 微热再生吸附式干燥机的使用组合:后 部 冷 却缓 冲 罐气液 分 离螺杆、离心式 空 气H C 级过滤高效除油器或除油微 热 再 生 吸附 式 压 缩 空 气 除 尘 过滤 HA级 过 滤 注意—设备合理配置不按使用组合要求配置,都会使干燥机发生故障或达不到性能参数的要求。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

微热再生吸附式干燥机说明书微热再生吸附式干燥机是一种新型的干燥设备，广泛应用于化工、医药、食品、电子等行业。

本说明书将详细介绍微热再生吸附式干燥机的结构、工作原理、优点及操作注意事项，以便用户更好地掌握和使用该设备。

1. 结构微热再生吸附式干燥机主要由进出料口、加热装置、环境控制系统、再生装置、吸附装置、密封装置以及控制系统等部分组成。

其中，再生装置通过加热来蒸发吸附剂中的水分，完成除湿再生的过程；吸附装置则通过吸附剂吸附进料口中的水分，实现干燥的过程。

2. 工作原理微热再生吸附式干燥机将进料口送入的湿料在吸附装置中被吸附剂吸附，降低湿度；同时，再生装置通过加热和循环风来驱除吸附剂中的水分。

干燥后的料通过出料口排出。

整个过程中，加热装置提供能量，控制系统实现自动化控制，保障设备的安全运行和高效性。

3. 优点（1）能耗低：与传统干燥设备相比，微热再生吸附式干燥机能耗更低，节省了能源成本。

（2）生产效率高：该设备采用自动控制系统，可实现连续生产，提高生产效率和产品质量。

（3）适用范围广：可以干燥不同物料，如生物质、颗粒、固体物料等。

（4）环保节能：采用再生技术，废气处理设施完善，实现环保节能。

4. 操作注意事项（1）首次使用前，应按照说明书的要求进行检查、安装和调试，确保设备正常运行。

（2）在使用前，应清洁设备内部，避免杂物进入设备内部，影响干燥效果。

（3）在运行过程中，应注意检查温度、湿度等参数，确保设备的正常运行。

（4）在运行过程中，应注意设备的周围环境，避免水汽、灰尘等杂物进入设备内部，影响设备的安全运行。

（5）设备定期保养，如更换吸附剂、清洁过滤网等，以确保设备的良好状态和稳定运行。

总之，微热再生吸附式干燥机是一种高效、节能、环保的新型干燥设备，广泛应用于各个领域。

用户在使用前，应认真阅读说明书，按要求进行操作，以保障设备的正常运行和安全使用。

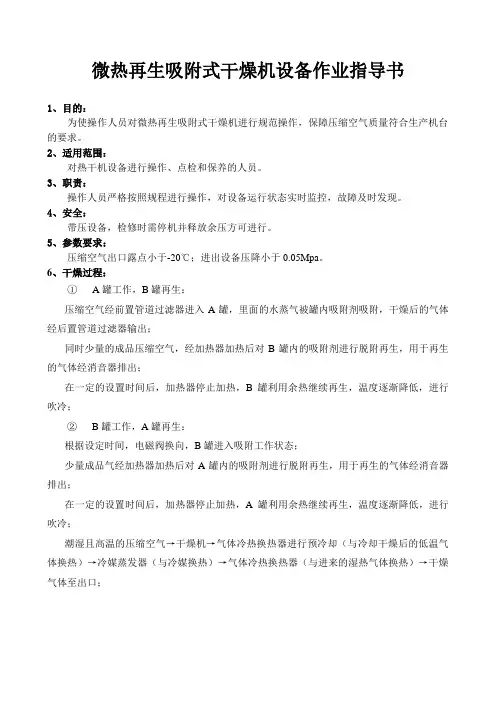

微热再生吸附式干燥机设备作业指导书1、目的：为使操作人员对微热再生吸附式干燥机进行规范操作，保障压缩空气质量符合生产机台的要求。

2、适用范围：对热干机设备进行操作、点检和保养的人员。

3、职责：操作人员严格按照规程进行操作，对设备运行状态实时监控，故障及时发现。

4、安全：带压设备，检修时需停机并释放余压方可进行。

5、参数要求：压缩空气出口露点小于-20℃；进出设备压降小于0.05Mpa。

6、干燥过程：①A罐工作，B罐再生：压缩空气经前置管道过滤器进入A罐，里面的水蒸气被罐内吸附剂吸附，干燥后的气体经后置管道过滤器输出；同时少量的成品压缩空气，经加热器加热后对B罐内的吸附剂进行脱附再生，用于再生的气体经消音器排出；在一定的设置时间后，加热器停止加热，B罐利用余热继续再生，温度逐渐降低，进行吹冷；②B罐工作，A罐再生：根据设定时间，电磁阀换向，B罐进入吸附工作状态；少量成品气经加热器加热后对A罐内的吸附剂进行脱附再生，用于再生的气体经消音器排出；在一定的设置时间后，加热器停止加热，A罐利用余热继续再生，温度逐渐降低，进行吹冷；潮湿且高温的压缩空气→干燥机→气体冷热换热器进行预冷却（与冷却干燥后的低温气体换热）→冷媒蒸发器（与冷媒换热）→气体冷热换热器（与进来的湿热气体换热）→干燥气体至出口；7、设备操作步骤：步骤内容示意图开机前1.先检查管网中各道阀门应处于正常工作位置；2.排空前后管道过滤器中的水；开机1.缓慢打开进气阀，使罐内压力达到0.3 Mpa以上；2.按绿色启动按钮开启设备；3.设备正常工作后，缓慢打开出气阀；运行中1.检查双塔工作和再生自动切换是否正常；2.加热器加热是否正常；3.再生气量调节是否合理；2.检查管道过滤器自动排水器是否正常；停机1.关闭空压机或进气阀；2.按红色停机按钮关闭设备；8、工作内容说明及注意事项：8.1每1-2小时进行设备巡查，并完成《热干机设备点检记录表》；8.2每次设备保养后，把保养信息记录在《热干机设备保养记录表》上；8.3设备进气温度不得高于40℃；8.4设备吸附剂为氧化铝，严禁润滑油进入干燥机，造成“油中毒”；8.5设备检修必须将罐内压力完全释放后方可进行；。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

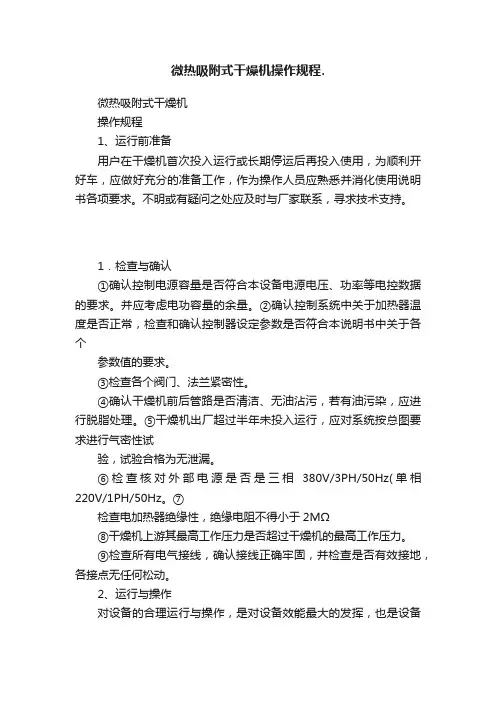

微热吸附式干燥机操作规程.微热吸附式干燥机操作规程1、运行前准备用户在干燥机首次投入运行或长期停运后再投入使用，为顺利开好车，应做好充分的准备工作，作为操作人员应熟悉并消化使用说明书各项要求。

不明或有疑问之处应及时与厂家联系，寻求技术支持。

1．检查与确认①确认控制电源容量是否符合本设备电源电压、功率等电控数据的要求。

并应考虑电功容量的余量。

②确认控制系统中关于加热器温度是否正常，检查和确认控制器设定参数是否符合本说明书中关于各个参数值的要求。

③检查各个阀门、法兰紧密性。

④确认干燥机前后管路是否清洁、无油沾污，若有油污染，应进行脱脂处理。

⑤干燥机出厂超过半年未投入运行，应对系统按总图要求进行气密性试验，试验合格为无泄漏。

⑥检查核对外部电源是否是三相380V/3PH/50Hz(单相220V/1PH/50Hz。

⑦检查电加热器绝缘性，绝缘电阻不得小于2ΜΩ⑧干燥机上游其最高工作压力是否超过干燥机的最高工作压力。

⑨检查所有电气接线，确认接线正确牢固，并检查是否有效接地，各接点无任何松动。

2、运行与操作对设备的合理运行与操作，是对设备效能最大的发挥，也是设备可靠安全运行的保证。

所以，请详细了解本设备有关操作与远行情况，是很重要的。

1．启动前的参数设定1）合上电源开关，使控制FP-e 通电。

2）的设置方法a.按键功能：按“SET”键设置、确认按“MODE”键设置菜单按“1—5”键修改数据 b.说明当需要修改参数时，按住SET 键3秒解锁，等到显示屏上的LOCK 字母消去按MODE 键，面板显示PASS，再按MODE 进入参数设置，按1次请入个位数参数，按2次请入十位数参数……依次查看或设置。

按1—5键，输入数据，修改后，再按SET 键并常按3秒以上才可确认保存。

c.表3 参数设置d.表4 参数调试设定值及出厂设定值参数项目调试设定值出厂设定值SET 1 A 塔进气阀通电时间Y0 305秒7205秒 SET 2 A 塔进气阀断电时间Y0 600秒 14400秒 SET 3 A 塔排气阀通电时间Y2 315秒 7215秒 SET 4 A 塔排气阀断电时间Y2 570秒 14235秒 SET 5 B 塔进气阀通电时间Y1 5秒 5秒 SET 6 B 塔进气阀断电时间Y1 300秒 7200秒 SET 7 B 塔排气阀通电时间Y3 15秒 15秒 SET 8 B 塔排气阀断电时间Y3 270秒 7035秒 SET E 加热器工作时间 250秒 3600秒SET F 加热器温度下限130℃ SET C加热器温度上限145℃2.二次显示仪（如含露点仪时，二次显示仪表安装在控制柜面板上）二次显示仪表为CH6系列数显仪，在本设备出厂时，有关二次仪表的参数设置已经完成，用户无需更改或设置。

微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。

本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。

其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。

2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。

（加热温度：130∽170℃可调）3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。

然后通过截止阀4和消声器排出放空。

（注：吸附剂再生，分上半再期加热，下半再期吹冷）4.吸附筒B再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B筒进入吸附运转。

同时阀1关闭，阀2打工开，A筒进入再生。

如此反复交替切换，实现连续吸附干燥运转。

二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。

它集有热再生与无热再生吸干机的优点。

对再生采用微加热的形式，从而减少再生气耗量。

它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。

该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。

是目前压缩空气吸附净化设备中最经济、节能的干燥机。

它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。

其主要技术参数如下：1.进气压力：标准 0.7Mpa 允许 0.6∽0.9 Mpa2.进气温度：标准≤40℃最高允许 45℃3.初始压力降：≤0.021 Mpa4.成品气露点：-40℃∽-65℃5.再生气耗量：5∽7% （额定处理量）6.再生方式：微热再生（再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。

SLAD系列操作使用说明书购买日期型号出厂编号目录一、产品简介1.工艺流程图2.工作原理3.配置流程4．主要部件图解5．技术参数6．技术要求二、控制器使用说明1．参数设置2．接线端子图三、操作过程1.开机前的检查2.开机准备3.启动步骤四、运行中的观察五、维护及保养六、突然停电七、关机八、微热再生吸附式干燥机故障诊断指导一、产品简介：微热再生吸附式干燥机工艺流程图：微热再生吸附式干燥机工作原理：SLAD系列微热再生吸附式压缩空气干燥机是一种利用多孔性固体物质表面的分子力来吸取气体中的水份，从而获得较低露点温度、干燥、洁净气体的净化设备。

它采用孔径与水分子直径相近的活性氧化铝为吸附剂，采用国际上最先进的变温变压吸附原理，在常温下吸附时，空气中水分子的分压力大于吸附剂中水分子的分压力，水分子进入吸附剂内部，在吸附剂的表面冷凝成水滴，并放出冷凝热，将此热量蓄于吸附塔的上部。

再生时，大约5%左右的干燥空气经加热器加热至150℃左右通过再生筒，使吸附剂的吸附能力大大降低，使吸附剂中的水分子逸出，同时蓄于吸附塔内的热量有助于节约加热器的功率。

吸附剂经过吸附、再生、吸附循环使用，对压缩空气进行连续不断的吸附干燥处理从而获得深度干燥的气体，该产品的主要技术指标，已达到国外同类机型水平，是希望获得-40℃以下露点气源用户的首选设备。

双塔交替连续工作输出干燥洁净的压缩空气。

其净化空气含水量可达露点-40℃以下,从而获得深度干燥的无水无油的高纯度的压缩空气满足用气的需要。

由于采用加热器升温再生气,故再生效果好,节能耗气少。

微热再生吸附式干燥机配置流程： 微热再生吸附式干燥机主要部件图解:技术参数：进气温度:≤45℃ 进气含油量：≤0.1PPM 工作压力:0.6～1.0MPa 成品气露点:≤-40℃ 再生气量:≤4%～6%工作周期:1～20（Nm 3/min 含）T=2h ；25～50（Nm 3/min 含）T=4h ；60～100（Nm 3/min 含）T=6h;100（Nm 3/min ）以上 T=8h电源：1～8（Nm 3/min ）AC 220 50Hz10（Nm 3/min ）以上 AC380/220 50Hz技术要求：1) 微热再生吸附式干燥机的使用组合:2） 附剂在吸附过程中对进气含油量有较高要求:一般进气含油量 应控制在<0.1ppm ，否则将直接影响吸附效果、吸附剂使用寿命,甚至使吸附剂中毒失效。

微热吸附式干燥机操作规程1、运行前准备用户在干燥机首次投入运行或长期停运后再投入使用，为顺利开好车，应做好充分的准备工作，作为操作人员应熟悉并消化使用说明书各项要求。

不明或有疑问之处应及时与厂家联系，寻求技术支持。

1．检查与确认①确认控制电源容量是否符合本设备电源电压、功率等电控数据的要求。

并应考虑电功容量的余量。

② 确认控制系统中关于加热器温度是否正常，检查和确认控制器设定参数是否符合本说明书中关于各个参数值的要求。

③检查各个阀门、法兰紧密性。

④确认干燥机前后管路是否清洁、无油沾污，若有油污染，应进行脱脂处理。

⑤ 干燥机出厂超过半年未投入运行，应对系统按总图要求进行气密性试验，试验合格为无泄漏。

⑥ 检查核对外部电源是否是三相380V/3PH/50Hz( 单相220V/1PH/50Hz 。

⑦ 检查电加热器绝缘性，绝缘电阻不得小于2ΜΩ⑧ 干燥机上游其最高工作压力是否超过干燥机的最高工作压力。

⑨ 检查所有电气接线，确认接线正确牢固，并检查是否有效接地，各接点无任何松动2、运行与操作对设备的合理运行与操作，是对设备效能最大的发挥，也是设备可靠安全运行的保证。

所以，请详细了解本设备有关操作与远行情况，是很重要的。

1．启动前的参数设定1）合上电源开关，使控制FP-e 通电。

2）的设置方法a.按键功能：按“SET”键设置、确认按“MOD”E键设置菜单按“1—5键”修改数据b.说明当需要修改参数时，按住SET 键3秒解锁，等到显示屏上的LOCK 字母消去按MODE 键，面板显示PASS，再按MODE 进入参数设置，按1 次请入个位数参数，按2 次请入十位数参数⋯⋯依次查看或设置。

按1—5键，输入数据，修改后，再按SET 键并常按3 秒以上才可确认保存。

c.表3 参数设置d.表4 参数调试设定值及出厂设定值参数项目调试设定值出厂设定值SET 1 A 塔进气阀通电时间Y0 305秒7205秒SET 2 A 塔进气阀断电时间Y0 600秒14400秒SET 3 A 塔排气阀通电时间Y2 315秒7215 秒SET 4 A 塔排气阀断电时间Y2 570秒14235秒SET 5 B 塔进气阀通电时间Y1 5 秒5秒SET 6 B 塔进气阀断电时间Y1 300秒7200秒SET 7 B 塔排气阀通电时间Y3 15秒15秒SET 8 B 塔排气阀断电时间Y3 270秒7035秒SET E 加热器工作时间250秒3600 秒SET F 加热器温度下限130℃ SET C加热器温度上限145℃2.二次显示仪（如含露点仪时，二次显示仪表安装在控制柜面板上）二次显示仪表为CH6 系列数显仪，在本设备出厂时，有关二次仪表的参数设置已经完成，用户无需更改或设置。

TPE/PE系列微热再生/吸附式空气干燥机操作、使用、维护说明一. 启动步骤1.正确提供三相电源和气源。

2.将出口截止阀关闭，慢慢将两个干燥塔加压到管网压力。

3.检查有无泄漏，此时进口气动阀全部自动打开，而再生排气阀自动处于关闭状态。

4.合上电控箱内的分断开关后，电源指示灯亮，液晶显示屏自动初始化并自动进入主画面，如右图，在该画面将会显示干燥器型号以及公司联系方式，说明整个干燥机准备就绪。

5.触摸欢迎画面上的任意位置进入流程显示画面，如右图。

显示各阀门的开关状态、加热器入口温度和出口温度、出口露点温度等。

6.在完成参数设定后，通过面板的启动按钮使干燥机投入运行。

7.再生排气阀应打开，两个干燥塔中的一个将降压。

8.若上述第7步未动作，请等待10分钟，干燥机可能正处于阶段。

9.当系统相关参数达到设定值时，自动停机并报警。

当选择远程控制时面板上的启动停止控制按钮无效。

10.触摸下方的相关按键，选择进入相应的画面，或返回前一画面。

11.按“状态显示”键, 进入状态显示画面，显示A/B塔工作时间以及时序周期等工作状态，如右图。

12.当口令等级为工程师级别以上口令时，按“时序快进”键，可以跳过当前剩下的加热或冷吹时间。

二. 调整与设定1.将净化压力调至推荐值，一般为0.45MPa。

2.按“参数设定”键，进入参数设定画面，如右图。

根据需要修改相关的参数设定。

3.口令等级符合修改权限后，触摸参数的设定值，弹出参数修改键盘，正确输入设定值后键盘自动隐藏。

4.当前口令等级不够时，系统自动弹出口令输入窗口，如右图。

5.按键盘打开按钮，弹出键盘，正确输入口令后按回车键；6.操作员的口令为1111；7.当口令等级为工程师级别以上口令时（口令等级不足时改键无效），按“恢复出厂设置”键，所有参数的设定值被修改为出厂设定值。

加热时间和冷吹时间恢复为出厂设定值（加热时间为147分钟，冷吹时间为86分钟；再生温度设定为150，加热出口温度设定为180。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1.工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2.工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。

微热再生吸附式干燥机说明书(2009-04-28 19:52:29)标签：微热再生干燥机吸附式干燥机吸干机说明书分类：吸附式干燥机说明书1. 工作原理概述JHL型微热再生吸干机是根据变压、变温吸附原理，充分利用吸附剂在高压、低温下吸附，低压、高温下脱附的特性，提高单位质量内的吸附剂的吸附量，从而达到深度干燥压缩空气的目的。

它具有无热再生（PSA法）吸干机结构简单，自动化程度高和有热再生（TSA法）吸干机耗气量少，深度解吸之优点。

能够避免无热再生吸干机耗气量大、切换频繁和有热再生吸干机结构庞大复杂、耗电量大的弱点，其综合指标具有明显的优势。

JHL型微热再生吸干机采用双塔结构，一塔在高压、常温下吸附空气中的水分，另一塔在低压、高温下用部份干燥空气使吸附塔中的吸附剂再生，经过一定时间，两塔切换，这样就保证了干燥压缩空气的连续供应。

每个塔的实际工作过程分为三个阶段：吸附——再生（包括加热再生和冷却再生）——充压。

2. 工艺流程说明JHL型吸干机的工艺流程如下图所示，压缩空气通过进气阀IA进入吸附塔A，空气被干燥。

干燥后的空气经止回阀CA到达出口，其中有一部分空气作为再生气在到达出口前从气流中分出，经再生气调节阀RV的流量控制，进入到加热器H中，在加热器内再生空气被加热，温度上升，再经止回阀OB流入吸附塔B。

吸附塔B内有上半个周期吸附下来的水分，再生气带走这些水分并经再生阀RB 和消声器MF排空，此为加热再生阶段。

随着加热时间的延长，B塔内的温度不断上升，经过一定时间，加热器断电，再生空气冷却，此为冷却再生阶段。

根据设定的循环周期，确定再生气流的吹扫时间。

这以后，再生阀RB关闭，吸附塔B开始升压直到两塔压力平衡。

升压需要一定的时间，以保证两塔压力均衡，否则可能引起出口处压力波动。

半个循环周期后，进气阀IA关闭，同时进气阀IB打开。

考虑到阀的动作时间，6秒后生再生阀RA再打开。

现在吸附塔B开始干燥空气，而吸附塔A则进入再生状态，这样就完成了一次切换动作。
