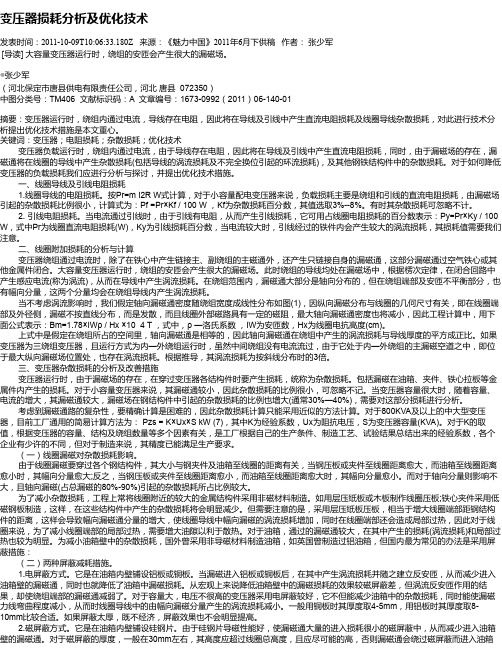

变压器损耗分析及优化技术发表时间：2011-10-09T10:06:33.180Z 来源：《魅力中国》2011年6月下供稿作者：张少军[导读] 大容量变压器运行时，绕组的安匝会产生很大的漏磁场。
◎张少军（河北保定市唐县供电有限责任公司，河北唐县 072350）中图分类号：TM406 文献标识码：A 文章编号：1673-0992（2011）06-140-01摘要：变压器运行时，绕组内通过电流，导线存在电阻，因此将在导线及引线中产生直流电阻损耗及线圈导线杂散损耗，对此进行技术分析提出优化技术措施是本文重心。
关键词：变压器；电阻损耗；杂散损耗；优化技术变压器负载运行时，绕组内通过电流，由于导线存在电阻，因此将在导线及引线中产生直流电阻损耗，同时，由于漏磁场的存在，漏磁通将在线圈的导线中产生杂散损耗(包括导线的涡流损耗及不完全换位引起的环流损耗)，及其他钢铁结构件中的杂散损耗。
对于如何降低变压器的负载损耗我们应进行分析与探讨，并提出优化技术措施。
一、线圈导线及引线电阻损耗1.线圈导线的电阻损耗。
按Pr=m I2R W式计算，对于小容量配电变压器来说，负载损耗主要是绕组和引线的直流电阻损耗，由漏磁场引起的杂散损耗比例很小，计算式为：Pf =Pr×Kf / 100 W ，Kf为杂散损耗百分数，其值选取3%--8%。
有时其杂散损耗可忽略不计。
2. 引线电阻损耗。
当电流通过引线时，由于引线有电阻，从而产生引线损耗，它可用占线圈电阻损耗的百分数表示：Py=Pr×Ky / 100 W，式中Pr为线圈直流电阻损耗(W)，Ky为引线损耗百分数，当电流较大时，引线经过的铁件内会产生较大的涡流损耗，其损耗值需要我们注意。
二、线圈附加损耗的分析与计算变压器绕组通过电流时，除了在铁心中产生链接主、副绕组的主磁通外，还产生只链接自身的漏磁通，这部分漏磁通过空气铁心或其他金属件闭合。
大容量变压器运行时，绕组的安匝会产生很大的漏磁场。
