semi-conductor半导体封装测试概论

半导体封装及测试技术半导体封装及测试技术是指将芯片进行外包装，并进行测试以确保其性能符合设计要求的过程。

半导体封装技术主要包括封装结构设计、封装材料选择和封装工艺等方面，而半导体测试技术主要包括封装后测试和片上测试两个环节。

本文将详细介绍半导体封装及测试技术的相关内容。

首先，半导体封装技术是将芯片进行封装，增加其机械强度、保护芯片以及方便与外部连接等功能的过程。

封装结构的设计既要满足电性能要求，又要考虑成本、尺寸和工艺等因素。

封装材料的选择要考虑材料的导热性能、电绝缘性能、耐候性、耐高温性能等。

常用的封装材料有塑料、陶瓷和金属等。

封装工艺主要包括芯片倒装、焊接、封胶等工艺步骤。

其次，半导体测试技术主要包括封装后测试和片上测试两个环节。

封装后测试是指封装完成后对芯片进行功能测试和可靠性测试，以保证芯片性能符合设计要求，并且能够在不同的工作条件下稳定可靠地工作。

封装后测试主要包括电气性能测试、功能性能测试和可靠性测试等。

电气性能测试主要是测试芯片的电气参数，如工作电流、工作电压、功耗等。

功能性能测试主要是测试芯片的功能是否正常，如逻辑电路的正确性、模拟电路的灵敏度和精度等。

可靠性测试主要是测试芯片在不同的工作条件下的可靠性，如温度变化、湿度变化以及机械振动等。

片上测试是指在芯片封装之前对芯片进行测试，以确保芯片的质量和性能。

片上测试主要通过测试芯片的电气参数来判断芯片的好坏，如芯片的工作电流、工作电压、功耗等。

片上测试技术主要包括设计和制造测试机、测试方法和测试流程等方面。

设计和制造测试机是指根据芯片的特点和测试要求，设计和制造测试机来对芯片进行测试。

测试方法是指采用不同的测试手段和测试设备来进行测试。

测试流程是指按照一定的顺序和步骤来进行测试，以提高测试效率和准确性。

半导体封装及测试技术在半导体产业中起着重要作用。

通过封装可以提高芯片的稳定性和可靠性，保护芯片不受外界环境的干扰，从而提高整个产品的可靠性和性能。

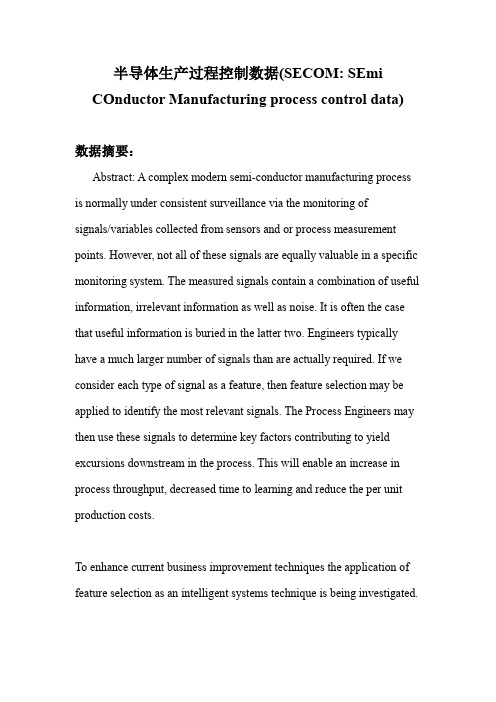

半导体生产过程控制数据(SECOM: SEmi COnductor Manufacturing process control data)数据摘要：Abstract: A complex modern semi-conductor manufacturing process is normally under consistent surveillance via the monitoring ofsignals/variables collected from sensors and or process measurement points. However, not all of these signals are equally valuable in a specific monitoring system. The measured signals contain a combination of useful information, irrelevant information as well as noise. It is often the case that useful information is buried in the latter two. Engineers typically have a much larger number of signals than are actually required. If we consider each type of signal as a feature, then feature selection may be applied to identify the most relevant signals. The Process Engineers may then use these signals to determine key factors contributing to yield excursions downstream in the process. This will enable an increase in process throughput, decreased time to learning and reduce the per unit production costs.To enhance current business improvement techniques the application of feature selection as an intelligent systems technique is being investigated.The dataset presented in this case represents a selection of such features where each example represents a single production entity with associated measured features and the labels represent a simple pass/fail yield for in house line testing, figure 2, and associated date time stamp. Where –1 corresponds to a pass and 1 corresponds to a fail and the data time stamp is for that specific test point.Using feature selection techniques it is desired to rank features according to their impact on the overall yield for the product, causal relationships may also be considered with a view to identifying the key features.Results may be submitted in terms of feature relevance for predictability using error rates as our evaluation metrics. It is suggested that cross validation be applied to generate these results. Some baseline results are shown below for basic feature selection techniques using中文关键词：特征选择,商业改善技术,智能化系统,半导体、生产过程控制,英文关键词：Feature Selection,Business Improvement Techniques,IntelligentSystems,Semi Conductor,manufacturing process control,数据格式：TEXT数据用途：The data can be used for machine learning.数据详细介绍：SECOM: SEmi COnductor Manufacturing process control dataContact: Michael McCann - Submitted: 2008-11-19 18:55 - Views : 988 - [Edit entry]Authors: Michael McCann, Adrian JohnstonKey facts: Data Structure: The data consists of 2 files the dataset file SECOM consisting of 1567 examples each with 591 features a 1567 x 591 matrix and a labels file containing the classifications and date time stamp for each example.As with any real life data situations this data contains null values varying in intensity depending on the individuals features. This needs to be taken into consideration when investigating the data either through pre-processing or within the technique applied.The data is represented in a raw text file each line representing an individual example and the features seperated by spaces. The null values are represented by the "NaN" value as per MatLab.Keywords: Feature Selection, Business Improvement Techniques, Intelligent SystemsAbstract:Abstract: A complex modern semi-conductor manufacturing process is normally under consistent surveillance via the monitoring of signals/variables collected from sensors and or process measurement points. However, not all of these signals are equally valuable in a specific monitoring system. The measured signals contain a combination of useful information, irrelevant information as well as noise. It is often the case that useful information isburied in the latter two. Engineers typically have a much larger number of signals than are actually required. If we consider each type of signal as a feature, then feature selection may be applied to identify the most relevant signals. The Process Engineers may then use these signals to determine key factors contributing to yield excursions downstream in the process. This will enable an increase in process throughput, decreased time to learning and reduce the per unit production costs.To enhance current business improvement techniques the application of feature selection as an intelligent systems technique is being investigated. The dataset presented in this case represents a selection of such features where each example represents a single production entity with associated measured features and the labels represent a simple pass/fail yield for in house line testing, figure 2, and associated date time stamp. Where –1 corresponds to a pass and 1 corresponds to a fail and the data time stamp is for that specific test point.Using feature selection techniques it is desired to rank features according to their impact on the overall yield for the product, causal relationships may also be considered with a view to identifying the key features.Results may be submitted in terms of feature relevance for predictability using error rates as our evaluation metrics. It is suggested that cross validation be applied to generate these results. Some baseline results are shown below for basic feature selection techniques using a simple kernel ridge classifier and 10 fold cross validation.Baseline Results: Pre-processing objects were applied to the dataset simply to standardize the data and remove the constant features and then a number of different feature selection objects selecting 40 highest ranked features were applied with a simple classifier to achieve some initial results. 10 fold cross validation was used and the balanced error rate (*BER) generated as our initial performance metric to help investigate this dataset.SECOM Dataset: 1567 examples 591 features, 104 failsFSmethod (40 features) BER % True + % True - %S2N (signal to noise) 34.5 +-2.6 57.8 +-5.3 73.1 +2.1Ttest 33.7 +-2.1 59.6 +-4.7 73.0 +-1.8Relief 40.1 +-2.8 48.3 +-5.9 71.6 +-3.2Pearson 34.1 +-2.0 57.4 +-4.3 74.4 +-4.9Ftest 33.5 +-2.2 59.1 +-4.8 73.8 +-1.8Gram Schmidt 35.6 +-2.4 51.2 +-11.8 77.5 +-2.3 数据预览：点此下载完整数据集。

半导体测试理论1测量可重复性和可复制性(GR&R)GR&R是用于评估测试设备对相同的测试对象反复测试而能够得到重复读值的能力的参数。

也就是说GR&R是用于描述测试设备的稳定性和一致性的一个指标。

对于半导体测试设备，这一指标尤为重要。

从数学角度来看，GR&R就是指实际测量的偏移度。

测试工程师必须尽可能减少设备的GR&R值，过高的GR&R值表明测试设备或方法的不稳定性。

如同GR&R名字所示，这一指标包含两个方面：可重复性和可复制性。

可重复性指的是相同测试设备在同一个操作员操作下反复得到一致的测试结果的能力。

可复制性是说同一个测试系统在不同操作员反复操作下得到一致的测试结果的能力。

当然，在现实世界里，没有任何测试设备可以反复获得完全一致的测试结果，通常会受到5个因素的影响：1、测试标准2、测试方法3、测试仪器4、测试人员5、环境因素所有这些因素都会影响到每次测试的结果，测试结果的精确度只有在确保以上5个因素的影响控制到最小程度的情况下才能保证。

有很多计算GR&R的方法，下面将介绍其中的一种，这个方法是由Automotive Idustry Action Group(AIAG)推荐的。

首先计算由测试设备和人员造成的偏移，然后由这些参数计算最终GR&R 值。

Equipment Variation (EV)：代表测试过程（方法和设备）的可重复性。

它可以通过相同的操作员对测试目标反复测试而得到的结果计算得来。

Appraiser Variation (AV)：表示该测试流程的可复制性。

可以通过不同操作员对相同测试设备和流程反复测测试所得数据计算得来。

GR&R的计算则是由上述两个参数综合得来。

必须指出的是测试的偏移不仅仅是由上述两者造成的，同时还受Part Variation（PV）的影响。

PV表示测试目标不同所造成的测试偏差，通常通过测试不同目标得到的数据计算而来。

半导体封装测试制程介绍封装前测试是在芯片封装之前对芯片进行测试和筛选，以排除故障芯片，确保封装后器件的质量和可靠性。

主要步骤包括芯片测试和筛选。

芯片测试是对制造好的裸片进行功能测试和性能评估。

通常采用自动测试设备（ATE）进行。

ATE是一种专门设计用来测试半导体芯片的设备，能够自动完成电气参数测试、功能测试和时序测试等，并生成测试报告。

芯片筛选是根据芯片测试结果进行不良芯片的筛选。

一般会根据芯片的电压、电流、频率等参数的合格范围制定筛选标准，并通过测试设备进行筛选。

不合格的芯片将被淘汰，而合格的芯片将被送往封装工艺。

封装后测试是在芯片封装成器件之后，对器件进行功能测试和性能验证。

主要步骤包括器件功能测试、性能测试和可靠性测试。

器件功能测试是对已封装好的器件进行功能验证，例如检查器件是否能够按照设计要求正常工作，是否能够完成特定功能等。

这通常通过连接测试设备进行测试，并检查功能是否正常来实现。

功能测试一般通过提供适当的信号刺激，观察器件的响应来完成。

器件性能测试是对已封装好的器件进行性能评估，例如测量器件的工作频率、传输速率、功耗等性能参数。

性能测试通常通过专业仪器和测试设备进行，根据应用需求制定测试参数和测试方法。

器件可靠性测试是对已封装好的器件进行长时间的运行稳定性测试，以验证器件在工作环境下的可靠性和寿命。

常用的可靠性测试方法包括温度循环测试、高温运行测试、湿热循环测试等。

此外，半导体封装测试制程还涉及到一些关键技术，如引脚焊接技术、封装材料选择与应用、测试设备的选择与使用等。

引脚焊接技术是将芯片引脚与封装器件引脚之间进行焊接，以确保引脚与器件之间的电气连接和机械强度。

封装材料选择与应用是选择适合的材料来包裹和保护芯片，以防止环境对芯片的影响并提供物理支撑。

测试设备的选择与使用是根据芯片的特性和测试需求选择合适的测试设备，并进行正确的使用和操作。

综上所述，半导体封装测试制程是半导体芯片生产过程中的重要环节，通过对芯片和器件进行测试和筛选，以确保芯片和器件的质量和性能。

半导体封测是半导体制造流程中的重要环节，主要包括晶圆测试、芯片封装和封装后测试。

以下是关于半导体封测的基础知识：1.晶圆测试（Wafer Testing）- 在半导体生产过程中，经过晶圆制程后的晶圆上包含了大量的集成电路（IC）单元，这些单元需要进行电气性能的检测，以确保其符合设计规格。

- 测试通常在晶圆片级进行，使用专门的探针卡来接触每一个裸露的集成电路单元进行功能和电参数测试。

- 通过晶圆测试可以筛选出不合格的电路单元，降低后续封装成本。

2.芯片封装（Chip Packaging）- 经过晶圆测试的合格晶圆会被切割成小块，形成单独的裸片（Die）。

- 封装过程是将裸片用导线或金属连接至外部引脚，然后将其固定在一个支持结构中，这个结构通常被称为封装体或者封装基板。

- 目的是保护裸片免受物理和化学损伤，并提供与外部电路的接口。

3.封装技术- 球栅阵列封装（BGA）：这种封装方式下，底部有许多小球状的焊点，用于连接到PCB板。

- 四方扁平封装（QFP）：封装体四边有引脚，适用于高密度安装。

- 扁平无引脚封装（QFN）：没有引脚，只有位于封装底部的一个大散热垫和若干小焊盘。

- 薄型小外形封装（TSOP）：具有薄且窄的封装外形，适合高密度安装。

4.封装后测试（Final Test）- 封装后的芯片要再次进行电气性能测试，验证封装是否影响了芯片的功能，以及封装的完整性。

- 这一步骤还包括可靠性测试，例如高温老化测试、温度循环测试等，以确保产品能够在实际应用环境中正常工作。

5.先进封装技术- 随着技术的进步，出现了许多新的封装技术，如系统级封装（SiP）、三维堆叠封装（3D IC）、扇出型封装（Fan-out）等，旨在提高集成度、缩小尺寸和提高性能。

半导体封测是保证产品质量和可靠性的关键步骤，同时也是整个半导体产业链中的一个重要组成部分。

半导体测试与封装技术了解半导体产品测试和封装的最佳实践半导体测试与封装技术是现代电子行业中的重要组成部分。

对于半导体产品的测试和封装的最佳实践有着关键性的影响。

本文将介绍半导体测试与封装技术的基本概念和流程，并提供一些可行的最佳实践。

一、半导体测试技术1. ATE测试系统ATE（Automatic Test Equipment，自动测试设备）是半导体测试中不可或缺的工具。

它可以自动化地对芯片进行测试，以确保其性能和质量。

ATE测试系统通常由测试仪器、控制器和软件组成，可以执行各种测试任务，例如功耗测试、逻辑测试、模拟测试等。

最佳实践包括选择合适的ATE测试系统，使用适当的测试方法，以及使用高质量的测试工具。

2. 测试程序开发测试程序是ATE测试的核心，它定义了如何对芯片进行测试。

在开发测试程序时，需要根据产品规格书和设计要求编写测试用例，选择合适的测试方法和工具，并进行测试覆盖率评估。

最佳实践包括编写可靠、高效的测试程序，确保所有关键功能和性能都得到适当测试，并进行充分的验证和调试。

3. 参数测试与统计分析参数测试是对芯片性能参数进行测试和分析的过程。

通过对大量芯片进行参数测试，并进行统计分析，可以评估产品的一致性和可靠性。

最佳实践包括选择合适的参数测试方法，进行充分的样本测试，并使用统计方法进行数据分析，以提高测试结果的准确性和可靠性。

二、半导体封装技术1. 封装材料与工艺半导体封装材料和工艺对产品的可靠性和性能起着至关重要的作用。

封装材料包括封装基板、封装胶料、金线等。

最佳实践包括选择高质量的封装材料，进行合适的封装工艺，并进行充分的封装可靠性测试，以确保产品的长期稳定性和可靠性。

2. 封装技术趋势随着半导体产品的不断发展，封装技术也在不断演进。

最佳实践包括对封装技术趋势进行了解和研究，尽早采用新的封装技术，以提高产品的性能和竞争力。

例如，芯片尺寸的缩小、多芯片封装、3D封装等都是当前的封装技术趋势。

半导体产品封装测试业务计划英文回答：Semiconductor product packaging and testing is acrucial aspect of the semiconductor industry. It involves the process of encapsulating the semiconductor chips and testing them for functionality and reliability before they are shipped to customers. As a business plan for the semiconductor packaging and testing industry, there are several key components that need to be addressed.Firstly, it is important to define the target market and customer base. This could include identifying the specific industries or applications that the semiconductor products will be used in, such as automotive, consumer electronics, or telecommunications. Understanding the needs and requirements of these customers will help in designing the appropriate packaging and testing solutions.Next, it is essential to outline the packaging andtesting services that will be offered. This could include options for different package types, such as leaded or leadless packages, as well as various testing methodologies, such as electrical testing, thermal testing, or reliability testing. Providing a comprehensive range of services will attract a wider customer base and increase the competitiveness of the business.In addition, it is crucial to establish partnershipswith semiconductor manufacturers and suppliers. This could involve collaborating with chip manufacturers to ensure compatibility between the chips and the packaging, as well as sourcing high-quality materials for the packaging process. Building strong relationships with suppliers will help in maintaining a reliable and consistent supply chain.Furthermore, it is important to invest in state-of-the-art equipment and technology for the packaging and testing processes. This could include advanced automated packaging machines, precision testing equipment, and software fordata analysis. Utilizing the latest technology will notonly improve the efficiency and accuracy of the operationsbut also enhance the overall quality of the packaged and tested semiconductor products.Moreover, it is necessary to develop a robust quality control system. This could involve implementing rigorous testing protocols, conducting regular audits, and continuously monitoring the performance of the packaging and testing processes. Ensuring high-quality standards will instill confidence in customers and enhance the reputation of the business.Lastly, it is crucial to have a strong marketing and sales strategy. This could include promoting the packaging and testing services through various channels, such as trade shows, industry conferences, and online platforms. Additionally, offering competitive pricing, flexible delivery options, and excellent customer support will help in attracting and retaining customers.中文回答：半导体产品封装测试是半导体行业的一个关键环节。

半导体的封装可靠性测试在当今科技高速发展的时代，半导体已经成为了各种电子设备的核心组件。

从智能手机到电脑，从汽车到航天飞机，半导体无处不在。

而半导体的封装可靠性测试则是确保这些半导体器件能够稳定、可靠运行的关键环节。

半导体封装，简单来说，就是将制造好的半导体芯片保护起来，并提供电气连接和机械支撑的过程。

就好像给一颗珍贵的“芯”穿上一件坚固而合身的“防护服”，让它能在复杂的电子世界中正常工作。

那么，为什么要进行封装可靠性测试呢？想象一下，如果半导体封装不可靠，芯片就可能会受到外界环境的影响，比如潮湿、高温、震动等，从而导致性能下降、甚至失效。

这不仅会影响到单个电子设备的正常使用，还可能在一些关键领域，如医疗、航空航天等，带来严重的后果。

所以，封装可靠性测试的重要性不言而喻。

封装可靠性测试包括多个方面，其中常见的有热循环测试、热冲击测试、湿度敏感测试、机械冲击测试等。

热循环测试模拟了半导体器件在不同温度环境下的工作情况。

在实际应用中，电子设备可能会经历从极寒的环境到高温的环境，比如从寒冷的户外进入温暖的室内。

这个测试就是要看看封装后的半导体能否经受住这样的温度变化。

测试时，将样品反复置于高温和低温之间，观察是否会出现封装材料的开裂、分层，以及芯片与封装之间的连接是否良好。

热冲击测试则更加剧烈和快速地改变温度，以检验半导体封装在极端温度变化下的耐受性。

这就像是把半导体器件瞬间从“冰窖”扔到“火炉”，然后再迅速扔回来。

湿度敏感测试针对的是半导体封装在潮湿环境下的可靠性。

因为在一些潮湿的地区或者特定的应用场景中，湿气可能会渗透到封装内部，导致腐蚀、短路等问题。

机械冲击测试则模拟了半导体器件在受到外力冲击时的情况，比如设备掉落、碰撞等。

这是为了确保封装能够保护芯片在这些意外情况下不受损坏。

在进行这些测试时，需要使用专门的测试设备和仪器。

这些设备能够精确地控制温度、湿度、冲击力等参数，以保证测试结果的准确性和可靠性。
