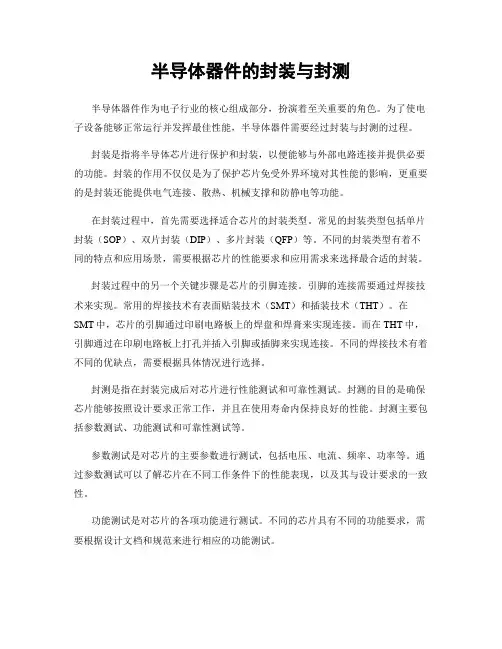

半导体器件的封装与封测半导体器件作为电子行业的核心组成部分，扮演着至关重要的角色。
为了使电子设备能够正常运行并发挥最佳性能，半导体器件需要经过封装与封测的过程。
封装是指将半导体芯片进行保护和封装，以便能够与外部电路连接并提供必要的功能。
封装的作用不仅仅是为了保护芯片免受外界环境对其性能的影响，更重要的是封装还能提供电气连接、散热、机械支撑和防静电等功能。
在封装过程中，首先需要选择适合芯片的封装类型。
常见的封装类型包括单片封装（SOP）、双片封装（DIP）、多片封装（QFP）等。
不同的封装类型有着不同的特点和应用场景，需要根据芯片的性能要求和应用需求来选择最合适的封装。
封装过程中的另一个关键步骤是芯片的引脚连接。
引脚的连接需要通过焊接技术来实现。
常用的焊接技术有表面贴装技术（SMT）和插装技术（THT）。
在SMT中，芯片的引脚通过印刷电路板上的焊盘和焊膏来实现连接。
而在THT中，引脚通过在印刷电路板上打孔并插入引脚或插脚来实现连接。
不同的焊接技术有着不同的优缺点，需要根据具体情况进行选择。
封测是指在封装完成后对芯片进行性能测试和可靠性测试。
封测的目的是确保芯片能够按照设计要求正常工作，并且在使用寿命内保持良好的性能。
封测主要包括参数测试、功能测试和可靠性测试等。
参数测试是对芯片的主要参数进行测试，包括电压、电流、频率、功率等。
通过参数测试可以了解芯片在不同工作条件下的性能表现，以及其与设计要求的一致性。
功能测试是对芯片的各项功能进行测试。
不同的芯片具有不同的功能要求，需要根据设计文档和规范来进行相应的功能测试。
可靠性测试是对芯片在各种应用环境下的可靠性进行验证。
通过可靠性测试可以了解芯片在不同温度、湿度、振动等环境下的可靠性性能，以及其在长期使用过程中的可靠性。
封测过程中，还需要使用专业的测试设备和工具来进行测试。
常见的测试设备有参数分析仪、波形发生器、数字电源等。
这些测试设备能够提供准确的测试结果，并辅助工程师进行问题分析和故障排除。
