第11章调制解调器-new

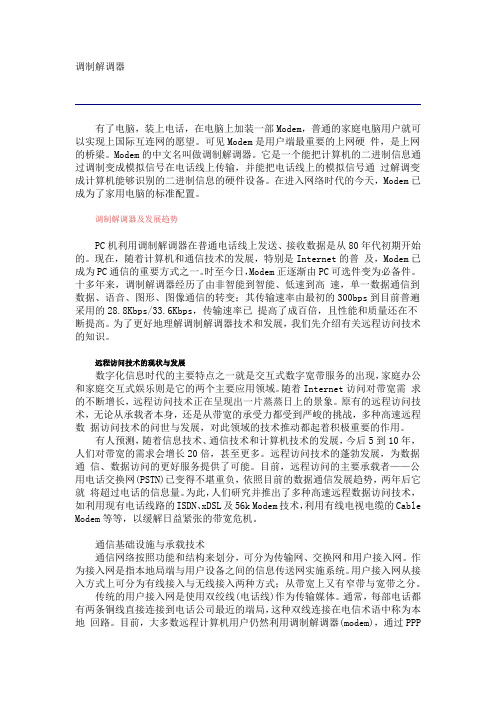

调制解调器有了电脑，装上电话，在电脑上加装一部Modem，普通的家庭电脑用户就可以实现上国际互连网的愿望。

可见Modem是用户端最重要的上网硬件，是上网的桥梁。

Modem的中文名叫做调制解调器。

它是一个能把计算机的二进制信息通过调制变成模拟信号在电话线上传输，并能把电话线上的模拟信号通过解调变成计算机能够识别的二进制信息的硬件设备。

在进入网络时代的今天，Modem已成为了家用电脑的标准配置。

调制解调器及发展趋势PC机利用调制解调器在普通电话线上发送、接收数据是从80年代初期开始的。

现在，随着计算机和通信技术的发展，特别是Internet的普及，Modem已成为PC通信的重要方式之一。

时至今日，Modem正逐渐由PC可选件变为必备件。

十多年来，调制解调器经历了由非智能到智能、低速到高速，单一数据通信到数据、语音、图形、图像通信的转变；其传输速率由最初的300bps到目前普遍采用的28.8Kbps/33.6Kbps，传输速率已提高了成百倍，且性能和质量还在不断提高。

为了更好地理解调制解调器技术和发展，我们先介绍有关远程访问技术的知识。

远程访问技术的现状与发展数字化信息时代的主要特点之一就是交互式数字宽带服务的出现，家庭办公和家庭交互式娱乐则是它的两个主要应用领域。

随着Internet访问对带宽需求的不断增长，远程访问技术正在呈现出一片蒸蒸日上的景象。

原有的远程访问技术，无论从承载者本身，还是从带宽的承受力都受到严峻的挑战，多种高速远程数据访问技术的问世与发展，对此领域的技术推动都起着积极重要的作用。

有人预测，随着信息技术、通信技术和计算机技术的发展，今后5到10年，人们对带宽的需求会增长20倍，甚至更多。

远程访问技术的蓬勃发展，为数据通信、数据访问的更好服务提供了可能。

目前，远程访问的主要承载者——公用电话交换网(PSTN)已变得不堪重负，依照目前的数据通信发展趋势，两年后它就将超过电话的信息量。

为此，人们研究并推出了多种高速远程数据访问技术，如利用现有电话线路的ISDN、xDSL及56k Modem技术，利用有线电视电缆的Cable Modem等等，以缓解日益紧张的带宽危机。

路由器和调制器解调器设置路由器和调制解调器设置文档1·路由器设置1·1 连接路由器1·1·1 确保路由器与电源插座连接正常1·1·2 使用网线将路由器与调制解调器连接1·2 访问路由器界面1·2·1 打开浏览器，输入默认网关IP地质1·2·2 输入默认用户名和密码登录路由器管理界面 1·3 设置WiFi网络1·3·1 填写WiFi网络名称（SSID）和密码1·3·2 选择适当的加密方式，如WPA2-PSK1·3·3 设置WiFi频段（2·4GHz或5GHz）和信道 1·4 配置路由器安全设置1·4·1 更改默认登录用户名和密码1·4·2 启用防火墙保护1·4·3 限制无线访问控制，只允许已知设备连接1·5 更新路由器固件1·5·1 检查并最新的路由器固件版本1·5·2 在路由器管理界面上进行固件更新2·调制解调器设置2·1 连接调制解调器2·1·1 确保调制解调器与电源插座连接正常2·1·2 使用网线将调制解调器与电缆电视或方式线路连接2·2 配置互联网连接2·2·1 在调制解调器管理界面上选择适当的互联网连接类型（如ADSL、光纤宽带等）2·2·2 根据网络服务提供商提供的信息填写相关设置，如PPPoE用户名和密码等2·3 测试互联网连接2·3·1 确保调制解调器成功连接到互联网2·3·2 打开浏览器，访问一个网站，确认互联网连接正常附件：无法律名词及注释：●路由器：一种网络设备，用于将数据包从一个网络传输到另一个网络。

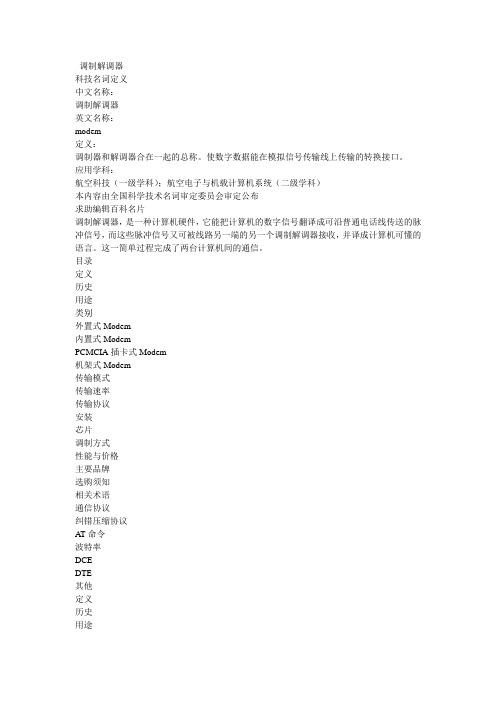

调制解调器科技名词定义中文名称：调制解调器英文名称：modem定义：调制器和解调器合在一起的总称。

使数字数据能在模拟信号传输线上传输的转换接口。

应用学科：航空科技（一级学科）；航空电子与机载计算机系统（二级学科）本内容由全国科学技术名词审定委员会审定公布求助编辑百科名片调制解调器，是一种计算机硬件，它能把计算机的数字信号翻译成可沿普通电话线传送的脉冲信号，而这些脉冲信号又可被线路另一端的另一个调制解调器接收，并译成计算机可懂的语言。

这一简单过程完成了两台计算机间的通信。

目录定义历史用途类别外置式Modem内置式ModemPCMCIA插卡式Modem机架式Modem传输模式传输速率传输协议安装芯片调制方式性能与价格主要品牌选购须知相关术语通信协议纠错压缩协议AT命令波特率DCEDTE其他定义历史用途类别外置式Modem内置式ModemPCMCIA插卡式Modem机架式Modem传输模式传输速率传输协议安装芯片调制方式性能与价格主要品牌选购须知相关术语通信协议纠错压缩协议AT命令波特率DCEDTE其他展开调制解调器和核心部件编辑本段定义Modem，其实是Modulator（调制器）与Demodulator（解调器）的简称，中文称为调制解调器（港台称之为数据机）。

根据Modem的谐音，亲昵地称之为“猫”。

所谓调制，就是把数字信号转换成电话线上传输的模拟信号；解调，即把模拟信号转换成数字信号。

合称调制解调器。

调制解调器的英文是MODEM，它的作用是模拟信号和数字信号的“翻译员”。

电子信号分两种，一种是"模拟信号"，一种是"数字信号"。

我们使用的电话线路传输的是模拟信号，而PC机之间传输的是数字信号。

所以当你想通过电话线把自己的电脑连入Internet时，就必须使用调制解调器来"翻译"两种不同的信号。

连入Internet后，当PC机向Internet发送信息时，由于电话线传输的是模拟信号，所以必须要用调制解调器来把数字信号"翻译"成模拟信号，才能传送到Internet上，这个过程叫做"调制"。

第11章调制解调器11.1 异步调制解调器如果用户想要连接到Internet上，调制解调器是通往其他计算机世界的一条途径。

过去的相当长的一段时间里，调制解调器是PC系统标准配置设备。

对于目前没有使用宽带的用户来说，调制解调器仍然是必须的。

调制解调器(Modem)一词（来自调制器MOdulator/解调器DEModulator）从本质上描述了一种将计算机使用的数字数据转换为适应于通过电话线进行传输的模拟信号，以及将模拟信号在目标站转换回数字数据的设备。

为了将进行模拟信号和数字信号转换的调制解调器与其他设备区分开来，我们所说的调制解调器通常是指模拟调制解调器。

典型的PC调制解调器是异步设备，意味着它是通过小信息包的断续流来发送数据的。

接收系统将获取信息包中的数据，并且将数据重新组合为计算机可以使用的形式。

注意即使对于不太熟练的计算机用户来说，“调制解调器”也已经成为很熟悉的术语了.严格地说，这个术语已经常常表示一些不是调制解调器的设备了。

本章后面所讲的最新的电缆调制解调器、DSL调制解调器、ISDN调制解调器等，它们都没有进行数字数据到模拟信号的转换；然而，由于这些设备与标准的调制解调器类似，主要用来连接PC与Internet或其他网络，因而它们也称为数字调制解调器。

异步调制解调器将数据的每个字节作为分开的信息包来单独发送。

同步调制解调器一般被用在租用线路中，这一类型的调制解调器在本章所覆盖的范围之外。

在所有形式的异步通信中都需要一个标识一次传输开始的开始位（通常是一位），和一个表示传输结束的停止位。

现在几乎所有的异步连接都因此被简写为N-8-1（无奇偶校验/8个数据位/1个停止位）。

每个参数的含义以及它们可能的变化如下所示：·奇偶校验：在错误纠正协议成为标准的调制解调器功能之前，一种简单的奇偶校验机制被用来提供软件级的基本错误检查。

现在，奇偶校验几乎不再被使用，该参数的值差不多总是被设置为无。

调制解调器工作原理调制解调器也叫Modem，俗称“猫”。

它是一个通过电话拨号接入Internet的必备的硬件设备。

通常计算机内部使用的是“数字信号”，而通过电话线路传输的信号是“模拟信号”。

调制解调器的作用就是当计算机发送信息时，将计算机内部使用的数字信号转换成可以用电话线传输的模拟信号，通过电话线发送出去；接收信息时，把电话线上传来的模拟信号转换成数字信号传送给计算机，供其接收和处理。

按调制解调器与计算机连接方式可分为内置式与外置式。

内置式调制解调器体积小，使用时插入主机板的插槽，不能单独携带；外置式调制解调器体积大，使用时与计算机的通信接口（COM1或COM2）相连，有通信工作状态指示，可以单独携带、能方便地与其他计算机连接使用。

按调制解调器的传输能力不同有低速和高速之分，常见的调制解调器速率有14.4Kbps、28.8Kbps、33.6Kbps、56Kbps等。

“bps”为每秒钟传输的数据量（字节数），工作速度越快，上网效果越好，价格越高，但电话线路的通信能力可能制约调制解调器的整体工作效率调制解调器由发送、接收、控制、接口、操纵面板及电源等部分组成。

数据终端设备以二进制串行信号形式提供发送的数据，经接口转换为内部逻辑电平送入发送部分，经调制电路调制成线路要求的信号向线路发送。

接收部分接收来自线路的信号，经滤波、反调制、电平转换后还原成数字信号送入数字终端设备。

电话线可以使通信的双方在相距几千公里的地方相互通话，是由于在每隔一定距离都设有中继放大设备，保证话音清晰。

在这些设备上若再配置Modem，则能通电话的地方就可传输数据。

一般电话线路的话音带宽在300～3400Hz 范围，用它传送数字信号，其信号频率也必须在该范围。

常用的调制方法有三种:频移键控(FSK)、相移键控(PSK) 、相位幅度调制(PAM)。

Modem通常有三种工作方式:挂机方式、通话方式、联机方式。

电话线未接通是挂机方式;双方通过电话进行通话是通话方式;Modem已联通，进行数据传输是联机方式。

计算机组装与维护教程
(第2 版)
第11章网卡与调制解调器11.1网卡
11.1.1网卡的分类和结构
11.1.2网卡的技术指标和选购
11.1.3网卡的硬件安装
11.2调制解调器
11.2.1调制解调器的工作原理
11.2.2 调制解调器的分类11.2.3 Modem的结构11.2.4Modem的传输模式
11.2.5Modem的传输速率
11.2.6调制解调器的选购和软硬件安装
11.3习题
11.1 网卡
11.1.1网卡的分类和结构1.网卡的分类
根据主板上是否整合网卡芯片，又有板载网卡，如图11-2就是主板上的网卡芯片和主板后I/O面板上的RJ45接口。

图中网卡芯片采用了RTL8100L，可提供带宽为10M/100Mb/s。

2.网卡的结构
(1)主编码控制芯片(2)调控元件(3)BootROM插槽(4)指示灯(5)RJ45接口
11.2 调制解调器
11.2.1调制解调器的工作原理11.2.2调制解调器的分类
2. 内置式Modem
11.2.3Modem的结构
下面以一块PCI Modem“软猫”为例介绍Modem内部的结构和元器件，如图11-7所示。

11.3 习题
1.掌握网卡的硬件和驱动程序的安装。

掌握网卡DMA通道、IRQ中断及I/O地址的设置方法。

2.掌握调制解调器的硬件和驱动程序的安装。

3.查阅有关电脑商情报刊，上网查看硬件资讯；到当地电脑配套市场考察网卡、调制解调器等网络设备的型号、价格等商情信息。
