浅谈建筑短肢剪力墙结构设计摘要:短肢剪力墙结构作为一种新的住宅结构形式,是在原有剪力墙的基础上吸取框架结构的优点,有利于住宅建筑布置,又可进一步减轻结构自重。
探讨短肢剪力墙结构的定义与特点优势及其设计要点。
关键词:短肢剪力墙;结构设计一.建筑短肢剪力墙结构的定义及特点短肢剪力墙是指墙的肢长与墙的厚度比为5/8的一种剪力墙结构,其有以下特点。
(一)满足建筑功能的需要墙肢与填充墙等厚,连接各墙的梁位于隔墙竖向平面内,避免框架结构中梁柱突出墙面的问题。
墙体采用轻质材料,符合墙体改革的方向。
虽然短肢墙构件增加了施工难度,但扩大了使用面积。
(二)满足结构设计的需要与常用的框架—抗震墙体系相比,框架—抗震墙体系具有受力明确、计算简单等优点,但其柱子截面大、梁柱外露,影响美观和使用,在平面复杂多变的情况下结构布置体系难趋合理,结构分析计算困难。
而短肢剪力墙体系,墙肢和梁可隐蔽,结构布置灵活,墙的数量和肢长根据抗侧力的需要而定,数量可多可少,肢长可长可短,还可通过不同的尺寸和布置以调整刚度和刚度中心的位置。
与常用的剪力墙体系相比,短肢剪力墙体系具有如下优点:充分利用墙肢的承载能力,避免传统剪力墙结构中墙体过长而通常为构造配筋的浪费。
减轻结构自重、降低主体结构和基础造价。
结构自振周期相对加大,弥补剪力墙体系抗侧刚度大,从而地震反应加大的缺点。
主体结构中大多数墙肢呈受弯工作状态,从而保证墙体具有足够的延性;同时大多数连梁的跨高比大于2.5,保证整体刚度的同时降低连梁的自身刚度,避免连梁的剪切破坏,使连梁也具有足够的延性。
以此来弥补剪力墙体系延性的不足。
二.建筑短肢剪力墙结构体系的布置原则(一)平面布置短肢剪力墙一般用在10层~25层之间,按“高规”分类属a级高度高层建筑。
平面布置应遵守的一般要求:宜使结构平面形状简单、规则’冈0度和承载力均匀;宜选用风荷载作用较小的平面形状;平面长度不应过长,突出部分不应过大;不宜采用角部重叠的平面图形或细腰形平面图形。
短肢剪力墙、短肢剪力墙结构及其设计要点1、短肢剪力墙的定义高规7.1.8规定,短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙。
以下几种情况不属于短肢剪力墙: 1)厚度大于300mm的墙,各肢截面高度与厚度之比的最大值大于4时,属于一般剪力墙。
2)若剪力墙中,即使有几肢截面高度与厚度之比的最大值大于4但不大于8,但有一肢截面高度与厚度之比大于8,该截面与属于一般剪力墙。
3)高规7.1.8条文提到,对于采用刚度较大的连梁与墙肢形成的开洞剪力墙,不宜按单独墙肢判断其是否属于短肢剪力墙。
《北京细则》5.5.5条规定,当短肢剪力墙与较强的连梁(连梁净跨与连梁高度之比不大于2.5,且连梁高度至少大于400mm)相连,或与翼墙(翼墙长度应该不小于短肢墙厚度4倍)相连,可不作为短肢剪力墙。
2、短肢剪力墙较多的剪力墙结构具有较多短肢剪力墙的剪力墙结构是指,在规定的水平地震作用下,短肢剪力墙承担的底部倾覆力矩不小于结构底部总地震倾覆力矩的30%的剪力墙结构。
如果不符合上述范围时,不属于“短肢剪力墙较多的剪力墙结构,这时仍可按一般剪力墙结构进行设计,但其短肢剪力墙仍应提高一级等级后满足本措施对短肢剪力墙轴压比的限值及其他构造措施。
(刘铮《建筑结构快速入门》P72) 但李国胜《多高层钢筋混凝土结构设计中疑难问题的处理及算例》P187提到,在剪力墙结构中,只有少量不符合墙肢截面高度与厚度之比大于8的墙肢,不属于短肢剪力墙与筒体(或一般剪力墙)共同抵抗水平力的剪力墙结构,这些少量小墙肢抗震等级不需提高一级。
2011版高规对02版规程进行了修改,不论是否短肢剪力墙较多,所有短肢剪力墙都要满足7.2.2条规定。
但短肢剪力墙的抗震等级不再提高(条文说明)。
同时说明一下,《广东省实施《高层建筑混凝土结构技术规程》(JGJ3-2002)补充规定》对短肢剪力墙的抗震性能及其优缺点则有不同的看法,第3.2.4条则定量化界定“具有较多短肢剪力墙的剪力墙结构是指短肢剪力墙的截面面积占剪力墙总面积的50%以上。

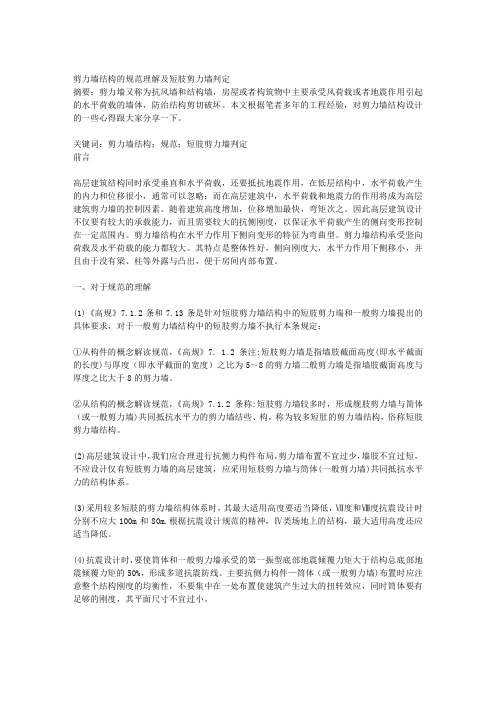

剪力墙结构的规范理解及短肢剪力墙判定摘要:剪力墙又称为抗风墙和结构墙,房屋或者构筑物中主要承受风荷载或者地震作用引起的水平荷载的墙体,防治结构剪切破坏。
本文根据笔者多年的工程经验,对剪力墙结构设计的一些心得跟大家分享一下。
关键词:剪力墙结构;规范;短肢剪力墙判定前言高层建筑结构同时承受垂直和水平荷载,还要抵抗地震作用,在低层结构中,水平荷载产生的内力和位移很小,通常可以忽略;而在高层建筑中,水平荷载和地震力的作用将成为高层建筑剪力墙的控制因素。
随着建筑高度增加,位移增加最快,弯矩次之。
因此高层建筑设计不仅要有较大的承载能力,而且需要较大的抗侧刚度,以保证水平荷载产生的侧向变形控制在一定范围内。
剪力墙结构在水平力作用下侧向变形的特征为弯曲型。
剪力墙结构承受竖向荷载及水平荷载的能力都较大。
其特点是整体性好,侧向刚度大,水平力作用下侧移小,并且由于没有梁、柱等外露与凸出,便于房间内部布置。
一、对于规范的理解(1)《高规》7.1.2条和7.13条是针对短肢剪力墙结构中的短肢剪力端和一般剪力墙提出的具体要求,对于一般剪力墙结构中的短肢剪力墙不执行本条规定:①从构件的概念解读规范,《高规》7. 1.2条注:短肢剪力墙是指墙肢截面高度(即水平截面的长度)与厚度(即水平截面的宽度)之比为5~8的剪力墙二般剪力墙是指墙肢截面高度与厚度之比大于8的剪力墙。
②从结构的概念解读规范,《高规》7.1.2条称:短肢剪力墙较多时,形成舰肢剪力墙与简体(或一般剪力墙)共同抵抗水平力的剪力墙结些、构,称为较多短肚的剪力墙结构,俗称短肢剪力墙结构。
(2)高层建筑设计中,我们应合理进行抗侧力构件布局,剪力墙布置不宜过少,墙肢不宜过短,不应设计仅有短肢剪力墙的高层建筑,应采用短肢剪力墙与筒体(一般剪力墙)共同抵抗水平力的结构体系。
(3)采用较多短肢的剪力墙结构体系时,其最大适用高度要适当降低,Ⅶ度和Ⅷ度抗震设计时分别不应大100m和80m.根据抗震设计规范的精神,Ⅳ类场地上的结构,最大适用高度还应适当降低。
房建工程中短肢剪力墙结构设计问题的探讨随着城市化进程的加快和人们生活水平的不断提高,房建工程的需求量也在不断增加。
而在房建工程的设计和建造中,剪力墙作为重要的结构构件起着至关重要的作用。
在剪力墙的设计中,短肢剪力墙是一种常见的结构形式,但在实际的工程中,短肢剪力墙结构设计中存在一些问题和挑战。
本文将就房建工程中短肢剪力墙结构设计问题进行探讨。
我们需要了解一下短肢剪力墙的概念和作用。
短肢剪力墙是指在结构平面内只有小部分面积被墙体所包围的剪力墙,它主要用于加固和稳定整个建筑结构。
短肢剪力墙相比于长肢剪力墙来说,在构造上更加复杂,因此在设计和施工中容易出现一些问题。
其一,短肢剪力墙的墙体布置和结构受限。
由于短肢剪力墙的墙体面积较小,因此在实际施工中,其布置和结构容易受到限制。
特别是在建筑结构空间有限的情况下,更容易导致短肢剪力墙的设计和施工难度增加,从而可能影响到整个建筑结构的稳定性和安全性。
其二,短肢剪力墙的受力性能受制约。
短肢剪力墙在受力过程中,由于墙体面积较小,其受力性能也有所受制约。
这在地震作用下更加突出,因为地震时剪力墙需要承受较大的水平荷载,而短肢剪力墙的受力能力相对有限,容易出现局部破坏和整体失稳的情况,从而影响到整个建筑结构的抗震性能。
其三,短肢剪力墙的节点连接存在难题。
在短肢剪力墙的设计和施工中,其节点连接问题是一个难以解决的难题。
由于短肢剪力墙连接节点的承载性能要求较高,而且节点连接处还需要考虑到剪力墙与构件的整体协同作用,因此在实际的工程中常常面临连接节点设计复杂和施工难度大的问题。
针对上述问题,我们可以采取一些措施和技术手段来加以解决。
针对短肢剪力墙布置和结构受限的问题,可以通过优化设计和合理施工来提高其布置和结构的灵活性和可行性。
针对短肢剪力墙受力性能受制约的问题,可以通过优化构造和选用高性能材料来提高其整体受力性能和抗震性能。
针对短肢剪力墙节点连接存在难题的问题,可以通过采用专业的连接技术和加强节点连接设计来提高其节点连接的承载性能和施工可行性。
房建工程中短肢剪力墙结构设计问题的探讨
短肢剪力墙结构的概念是指将水平构件和立杆组合在一起,用于提供水平抗力的墙结
构形式。
在设计短肢剪力墙结构时,需要考虑多方面因素,包括地震及风荷载、结构尺寸
和形状、材料强度等。
其中,地震及风荷载是影响短肢剪力墙结构设计的最重要因素之一。
在短肢剪力墙结构的设计中,需要注意以下几点:
1. 结构尺寸和形状的设计
短肢剪力墙结构的尺寸和形状,需要根据所承受的荷载类型、荷载大小以及建筑外形
等因素进行合理的设计。
在进行短肢剪力墙结构设计时,需要确定墙体的高度、厚度和宽
度等关键参数,并合理布置横向钢筋和竖向钢筋,以提高墙体的抗震能力。
2. 材料强度和质量
短肢剪力墙结构所采用的材料强度和质量,直接关系到整个结构的抗震能力和耐久性。
优质的材料可以提高短肢剪力墙结构的受力性能和防震能力。
因此,在进行设计时,需要
严格控制材料质量,确保所使用的材料符合规定标准。
3. 墙面开口处理
在短肢剪力墙结构的设计过程中,为了满足建筑功能和美观要求,需要在墙体上开设
门窗等开口。
然而,开口对墙体的刚度和抗震能力会产生影响。
因此,在设计过程中,需
要采取合理的措施进行开口处理,以降低对墙体抗震能力的影响。

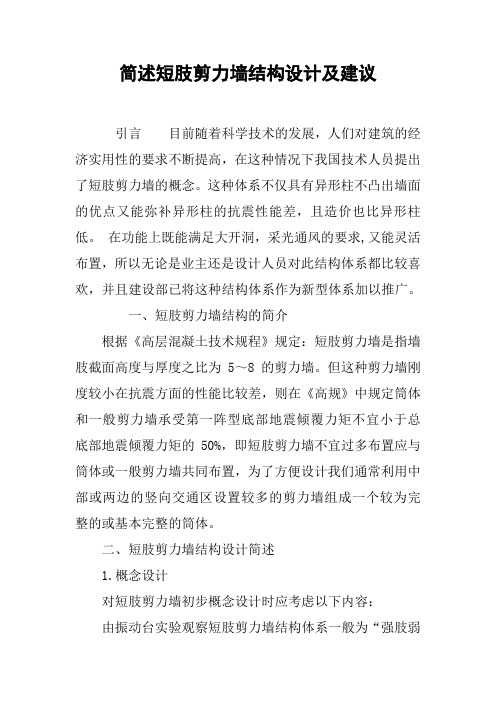

简述短肢剪力墙结构设计及建议引言目前随着科学技术的发展,人们对建筑的经济实用性的要求不断提高,在这种情况下我国技术人员提出了短肢剪力墙的概念。
这种体系不仅具有异形柱不凸出墙面的优点又能弥补异形柱的抗震性能差,且造价也比异形柱低。
在功能上既能满足大开洞,采光通风的要求,又能灵活布置,所以无论是业主还是设计人员对此结构体系都比较喜欢,并且建设部已将这种结构体系作为新型体系加以推广。
一、短肢剪力墙结构的简介根据《高层混凝土技术规程》规定:短肢剪力墙是指墙肢截面高度与厚度之比为5~8的剪力墙。
但这种剪力墙刚度较小在抗震方面的性能比较差,则在《高规》中规定筒体和一般剪力墙承受第一阵型底部地震倾覆力矩不宜小于总底部地震倾覆力矩的50%,即短肢剪力墙不宜过多布置应与筒体或一般剪力墙共同布置,为了方便设计我们通常利用中部或两边的竖向交通区设置较多的剪力墙组成一个较为完整的或基本完整的筒体。
二、短肢剪力墙结构设计简述1.概念设计对短肢剪力墙初步概念设计时应考虑以下内容:由振动台实验观察短肢剪力墙结构体系一般为“强肢弱梁”结构在低周期反复荷载作用下结构外面边缘转角处是薄弱环节,由于平面外刚度很小很容易发生扭转,则边缘转角处的混凝土在扭转作用下先于其它开裂。
为了防止结构发生扭转先开裂应在此薄弱环节和转角布置一般剪力墙增加平面外刚度。
由于短支剪力墙平面外刚度很小,在单面集中应力作用下很容易使剪力墙产生早期的裂缝而影响正常使用,为了防止早期的裂缝影响正常使用,则在布置结构时应尽量避免梁与剪力墙单面相交,若无法避免则应在集中应力处设置暗柱,型钢或增加墙厚来加墙平面外刚度。
由于短肢剪力墙内力、延性受φ,ζ的影响为:ζ一定时随着φ的增大整体弯矩增加而局部弯矩降低;当φ一定时整体弯矩随着ζ的减少而增大。
所以φ与ζ的不同组合对结构的延性不同,则应适当选取φ与ζ组合。
根据文献3知反弯点的高度与φ与ζ有关又知反弯点是整体弯矩与局部弯矩强弱的一个综合指标则在抗震设计中整体弯矩越大整体性越好即反弯点越高越好,所以在抗震设计时候更应该对选取φ与ζ进行验算。
房建工程中短肢剪力墙结构设计问题的探讨
短肢剪力墙是指高于宽度比例小于等于2的剪力墙结构。
在房建工程中,短肢剪力墙
的设计是一个重要的问题,涉及到结构的稳定性、抗震性能等方面。
本文将就短肢剪力墙
结构设计问题进行探讨。
需要注意的是短肢剪力墙在设计中需要满足一定的构造要求。
根据相关规范,短肢剪
力墙的构造要求包括墙体纵横向配筋的要求、墙体开洞设计要求以及与结构其他部位的连
接等。
墙体纵横向配筋需要满足承载力、变形及开裂控制等方面的要求,墙体开洞设计需
要考虑墙体的整体受力情况以及开洞对墙体刚度和强度的影响,而与结构其他部位的连接
需要考虑墙体与梁、柱之间的连接方式以及连接的刚度和强度等。
短肢剪力墙的设计中需要考虑结构的稳定性问题。
在剪力墙结构中,墙体受到横向地
震力的作用会引起结构的变形和位移,因此在短肢剪力墙结构设计中需要控制结构的变形
和位移。
一种常用的方法是通过增加墙体纵横向的配筋来提高墙体的承载能力和刚度,进
而控制结构的变形和位移。
还可以采用合理的结构布置和墙体布置方式来提高结构的稳定性。
房建工程中短肢剪力墙结构设计问题涉及到构造要求、稳定性问题和抗震性能问题等
多个方面。
在短肢剪力墙的设计中需要合理考虑以上问题,并根据具体的工程要求进行设计,以确保结构的安全性和稳定性。
还需要注重对现有研究成果和规范要求的了解和应用,以不断完善短肢剪力墙结构设计的理论和实践。
短肢剪力墙定义短肢剪力墙是建筑工程中常用的一种结构形式,用于提供建筑物的抗震性能。
它是一种由墙体构成的结构,经过专门设计和加固,以承受地震引起的剪力和弯矩力,从而保护建筑物的稳定和安全。
短肢剪力墙具有特定的几何形状,并且位置通常固定在建筑物的外墙或内墙上。
这种结构形式能够通过其大面积的强壮的墙体组件,有效地提供抗震性能。
短肢剪力墙常常被用于多层和高层建筑中,其作用是增加建筑物的整体刚度和抗震能力。
短肢剪力墙通常由混凝土、砖块或钢材构成,这些材料在耐震性方面具有良好的性能。
墙体的设计考虑到地震作用的力学特性,以确保其可以承受建筑物所需的力和变形。
短肢剪力墙的设计需要遵循一些关键原则。
首先,墙体的宽度和高度比例应根据结构的设计要求进行合理确定。
其次,墙体应具备足够的厚度和强度,以提供所需的抗剪能力和刚度。
此外,墙体的连接和支撑系统也需要考虑,以确保其与其他结构部件之间的相互作用和协调。
短肢剪力墙的设计也需要根据地震载荷进行合理的强度计算。
通常,工程师会考虑建筑物的重量、地震加速度、动力特性等因素,来确定短肢剪力墙所需的最小截面尺寸和钢筋配筋。
这些计算是为了确保短肢剪力墙能够在地震发生时提供足够的刚度和阻力,使建筑物能够安全地抵御外部力量。
除了抗震性能,短肢剪力墙还可以提供其他功能。
例如,它可以起到隔音和隔热的作用,改善建筑物内部的舒适度。
此外,短肢剪力墙还可以起到分隔空间、分担荷载和提供垂直支撑的作用。
总的来说,短肢剪力墙是一种常用的抗震结构形式,可以提供建筑物所需的刚度和阻力。
通过合理的设计和加固,短肢剪力墙可以有效地保护建筑物免受地震引发的破坏,提高其整体安全性和可靠性。
在未来的建筑设计中,短肢剪力墙将继续发挥重要的作用,为人们提供更安全、稳定的建筑环境。
短肢剪力墙的定义短肢剪力墙的定义短肢剪力墙是一种常用的结构抗震构件,用于提高建造物的抗震性能。
它由墙体和剪力墙构成,墙体通常由混凝土或者砌块构成,而剪力墙通常由混凝土或者钢材制成。
1. 墙体的定义墙体是指建造物的竖向结构单元,用于承受侧向荷载,如地震、风荷载等。
墙体通常由混凝土或者砌块砌成,具有较强的抗剪和抗压能力。
在剪力墙结构中,墙体起到主要的抗剪作用。
2. 剪力墙的定义剪力墙是指墙体在竖向上具有较大抗剪能力的墙体结构。
剪力墙通常由混凝土或者钢材制成,用于反抗水平荷载。
它可以分为滞弹性和塑性两种类型,滞弹性剪力墙可回弹并恢复原状,塑性剪力墙则在承受较大荷载后产生塑性变形。
3. 短肢剪力墙的定义短肢剪力墙是一种特殊类型的剪力墙。
它具有较短的埋入高度和较大的剪切刚度,并通过增加墙体厚度来提高墙体的抗剪能力。
短肢剪力墙常用于中高层建造的抗震设计,特殊合用于需要提高结构刚度和降低位移需求的区域。
4. 短肢剪力墙的构造短肢剪力墙通常由混凝土或者钢材构成。
在设计中,墙体的厚度和加强筋的布置要根据结构需求进行确定。
墙体通常分为垂直和水平墙体,通过水平配筋和剪力墙施工连接件进行连接。
5. 短肢剪力墙的设计考虑因素在设计短肢剪力墙时,需要考虑以下因素:- 墙体的尺寸和位置,根据结构要求确定墙体的高度、宽度和布置位置。
- 墙体的材料和强度等级,根据结构设计要求选择合适的材料和强度等级。
- 墙体的水平和垂直配筋,根据设计要求确定合适的配筋类型、直径和间距。
- 剪力墙施工连接件的选择和布置,确保连接件能够满足荷载要求。
总结:短肢剪力墙是一种常用的抗震构件,通过增加墙体厚度和加强筋的布置来提高结构的抗剪能力。
在设计时需要考虑墙体尺寸和位置、材料和强度等级、配筋和施工连接件的选择等因素。
短肢剪力墙的使用可以有效提高建造物的抗震性能。
本文档所涉及附件如下:无附件。
本文档所涉及的法律名词及注释:无法律名词及注释。
短肢剪力墙的定义
短肢剪力墙(short-segment shear walls)是一种用于抵御颤动及震源引起的结构
受力,它主要结构由一些纵向简支剪力墙组成,它们处于楼板的四边或两边,这种构件的
长度有限,比不上普通剪力墙的长度。
短段剪力墙具有轻质、快速构建甚至低成本的优点,它是在地震应急情况下抵御地震激励下土层沉降和损坏建筑结构等影响的一种重要措施。
短肢剪力墙的设计和施工要求,主要包括地基处理、外砌墙体、梁柱墙体加固措施、
结构对配等结构处理技术。
在地基处理方面,一般要求保证短肢剪力墙的水平位置稳定,防止受激励的破坏,并
且要求外墙体的垂直稳定性。
在外砌墙体设计与施工方面,一般要求选择经过加固并适应受力状况的高强度材料,
以抵抗大型受激励破坏,并设置一定的支承架及紧固件。
梁柱墙体加固措施,主要是采取一定的连接装置或其他抗震措施,增强梁柱墙体系统
的抗震性能,以及梁柱墙体节点之间的结合程度。
此外,结构处理技术也是提高短肢剪力墙的抗震性能的重要手段,比如采用增强剪力
墙竖向主体受力、实施充水抗震等抗震技术。
总之,短肢剪力墙是在发生地震应急情况下抵御地震激励的一种重要的防御手段,它
的设计和施工要求都必须要符合现行抗震规范及规定,才能够有效抵抗大型受激励破坏,
保障结构安全。
