继电保护总复习

继电保护复习题及参考答案一、单选题（共30题，每题1分，共30分）1、( ).系统发生接地短路时产生很大的短路电流,要求继电保护必须及时动作切除故障,保证设备和系统的安全。

A、中性点直接接地系统B、中性点不接地C、中心点经消弧线圈接地正确答案：A2、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、( )、低电压保护等。

A、距离保护B、瓦斯保护C、单相接地保护正确答案：C3、变电站中将交流一次侧高电压转換成二次电压,供给控制、测量、保护等二次设备使用的电气设备是( )。

A、电流互感器B、变压器C、电压互感器正确答案：C4、电动机单相接地故障的自然接地电流(未补偿过的电流 )大于 5A 时需装设( )。

A、低电压保护B、堵转保护C、单相接地保护正确答案：C5、某变电站的一条线路采用电流三段式保护,其中限时电流速断的整定值为 10A,在线路未端发生相间故障时,最大短路电流(最大运行方式下三相短路)为 30A,最小短路电流最小运行方式下两相短路)为 15A,则限时电流速断保护的灵敏系数为( )。

A、1.5B、2C、3D、4正确答案：A6、纵差动保护主要用于容量为( )的电动机。

A、小于 2MWB、2MW 及以上C、小于 5MW正确答案：B7、在检修变压器,要装设接地线时应( )。

A、先装导线端,再装接地端B、先装接地端,再装导线端C、先装中相正确答案：B8、眼晴接触化学介质的急救方法是 ( )。

A、睁开眼睛,用手抹掉介质B、捂住眼睛,寻找喷淋水清洗C、用衣服擦干净正确答案：B9、继电保护装置中电压继电器接在( )的二次测。

A、断路器B、电流互感器C、电压互感器正确答案：C10、自动重合闸采用操作系统气压过低闭锁时,如断路器动作后气压过低,自动重合将( )。

A、自动合闸B、延时合闸C、不应动作正确答案：C11、( )负责指导监督全省安全生产考试工作A、省人社厅B、省应急管理厅C、省教育厅正确答案：B12、当供电电网电压过高时,会引起电动机铜损和铁损增大,增加电动机温升,电动机应装设( )A、装设过电压保护B、装设堵转保护C、装设低电压保护D、装设过负荷保护正确答案：A13、变压器处于异常运行时应( )。

一、继电保护的任务：（1）、当电力系统出现故障时，给控制主设备（如输电线路、发电机、变压器等）的断路器发出跳闸信号，将发生故障的主设备从系统中切除，保证无故障部分继续运行；（2）、当电力系统出现不正常工作状态时继电保护发出信号，运行人员根据继电保护发出的信号对不正常的工作状态进行处理，防止不正常工作状态发展成故障而造成事故。

二、继电保护的四项基本要求:选择性、迅速性、灵敏性、可靠性。

三、继电保护装置一般由三部分组成，即测量部分、逻辑部分和执行部分。

四、动合触点:也叫常开触点。

指线圈不带电或带电不足时触点处于断开状态的这一类触点。

反之带上足够大电时该触点就闭合。

动断触点:也叫常闭触点。

指线圈不带电或带电不足时触点处于闭合状态的这一类触点。

反之带上足够大电时该触点就断开。

五、后备保护是主保护或断路器拒动时，用以切除故障的保护。

定时限过电流保护（电流Ⅲ段保护）就是后备保护。

后备保护分为远后备、近后备两种方式。

近后备是当主保护拒动时，由本电力设备或线路的另一套保护实现的后备保护。

远后备是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备。

六、电流互感器（TA ）减极性原则：一次侧电流从极性端流入，则二次侧电流从极性端流出。

七、电量变换。

将互感器二次侧电压(额定 100V)、电流(额定5A 或1A)，转换成弱电压，以适应弱电元件的要求。

电压变换器(UV)：将TV 二次值进一步变成小电压。

电流变换器(UA)：将TA 二次值进一步变成小电压。

电抗变换器(UX)：将TA 二次值进一步变成小电压。

八、电流继电器：①动作电流：使电流继电器刚好动作的最小电流值，称为继电器的动作电流，记作 ②返回电流：使电流继电器刚好返回的最大电流值，称为继电器的返回电流，记作③返回系数：返回系数越大，灵敏度越高，一般为0.85~0.9④动作电流的调整方法：a.改变继电器线圈的连接：同一刻度下，并联时的动作电流为串联时的2倍。

继电保护复习题（附参考答案）一、单选题（共30题，每题1分，共30分）1、三段式电流保护中( )构成线路的后备保护。

A、瞬时电流速断保护B、定时限过电流保护C、限时电流速断保护正确答案：B2、电动机低定值电流速断保护在( )投入。

A、故障时B、电动机起动后C、电动机起动时正确答案：B3、频率是电力系统运行的一个重要指标,反应电力系统( )供需平衡的状态。

A、无功功率B、视在功率C、有功功率正确答案：C4、在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。

A、母线备用B、暗备用C、明备用D、变压器备用正确答案：B5、高压电动机运行常见的异常运行状态有:( )、一相熔断器熔断或三相不平衡、堵转过负荷引起的过电流、供电电压过低或过高。

A、起动时间过长B、一相绕组的匝间短降C、定子绕组的相间短路故障正确答案：A6、电力系统发生不对称短路,各相序电流中( )的三相大小相等,相位相同。

A、负序电流B、正序电流C、零序电流正确答案：C7、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。

A、低电压保护B、距离保护C、气体保护正确答案：A8、电气设备检修时,工作票的有效期限以( )为限。

A、一般不超过两天B、当天C、批准的检修期限正确答案：C9、某车轴装配车间主任安排员工用稀释剂(易燃易爆物品)清除车轴裝配总线表面油漆的同时还安排人员在装配线附近进行烧焊作业。

这样的做法可能导致 0 事故的发生。

( )A、高处坠落B、爆炸C、机械伤害正确答案：B10、电力系统中相与相之间或相与地之间,通过电弧或其他较小阻抗形成的一种非正常连接称为( )。

A、开路B、短路C、断路D、虚接正确答案：B11、变压器相间短路的后备保护作为变压器差动保护或电流速断保护和( )的后备保护。

A、负序过电流保护B、序电流保护C、过电流保护D、气体保护正确答案：D12、中性点不接地系统发生单相接地故障,非故障线路零序电流( )。

1. 继电保护装置是当电力系统中发生故障或出现异常状态时能自动、迅速而有选择地切除故障设备或发出告警信号的一种专门的反事故用自动装置。

2.继电保护装置一般由测量比较元件、逻辑判断元件、执行输出元件三部分组成。

3.继电保护的可靠性是指保护在应动作时不拒动，不应动作时不误动。

4.所谓灵敏性是指对保护范围内发生故障的反应能力。

5.电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出现不正常工作时，继电保护装置一般应发出信号。

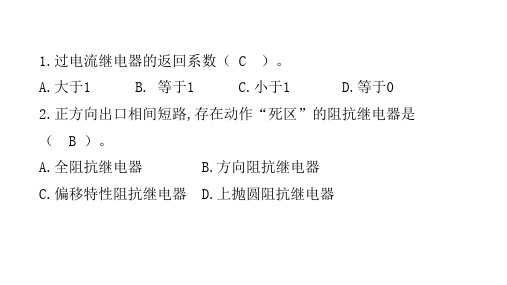

6.继电器的返回参数与动作参数之比,称为返回系数。

7. 三段式电流保护中，保护范围最小的是瞬时电流速断保护。

8. 过电流方向保护是在过电流保护的基础上，加装一个方向元件而组成的装置。

9.继电保护的灵敏系数K要求。

sen11.定时限过电流保护的动作时限是按阶梯原则来选择的。

12．电流速断保护定值不能保证选择性时，则电流速断保护要误动作，需要加装方向元件。

13.按阶梯时限原则整定的过电流保护，越靠近电源侧，短路电流越大，动作时限越长。

14. 微机保护装置的功能特性主要是由软件决定的。

15. 对1kV及以上的架空线路和电缆与架空线的混合线路，当其上有断路器时，就应装设自动重回闸。

16. 变压器的主保护通常采用差动保护和瓦斯保护。

17. 距离保护是反应故障点到保护安装处的距离，并根据距离的远近确定动作时间的—种保护。

18.在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的选择性。

19．断路器失灵保护属于近后备保护。

20.数字式保护装置中适合存放保护定值的是存储器芯片。

21. 对于发电机定子绕组的相间短路，要求容量在1MW以上的发电机，应装纵差动保护。

22. 电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越灵敏。

23．电力系统发生短路故障时，通常伴有电流增大，电压电压降低，以及电流与电压间相位改变等现象。

24.对继电保护装置的四项基本要求是选择性、速动性、灵敏性和可靠性。

1、继电保护的基本任务是什么?答：(1)自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行； ● 对继电保护的基本要求？ 答：（1）选择性：仅将故障元件从电力系统中切除，使停电范围尽量缩小，保证系统中非故障部分的正常工作。

（2）速动性：保护装置能迅速动作切除故障。

（3）灵敏性：指对于其保护范围内发生故障或不正常运行状态的反应能力。

（4）可靠性：指对于该保护装置规定的保护范围内发生了它应该动作的故障时它不拒动，而在任何其它该保护不应动作的情况下，则不应误动。

● 什么是纵联电流相位保护的闭锁角？那些因素决定闭锁角的大小？答：为了保证在任何外部短路条件下保护都不误动，需要分析区外短路时两侧收到的高频电流之间不连续的最大时间间隔，并加以闭锁。

这一时间间隔所对应的工频相角差就为闭锁角。

影响因素：电流互感器的角误差、保护装置中滤序器及受发信操作回路的角度误差、高频信号在线路上传输所引起的延迟等。

● 在继电保护中对方向继电器的基本要求是什么，对于相间短路的功率方向继电器，写出其动作方程，画出其动作特性？ 答：（1）具有明确的方向性；（2）故障时继电器的动作有足够的灵敏度。

︒0接线时动作方程为90arg 90-≥≥-Jj J I e Um l ϕ，动作特性如图（a ）所示；︒90接线时动作方程为 90arg 90)90(-≥≥-Jj J I eU d ϕ，动作特性如图（b ）所示；●（a）按（2－34）式构成； （b）按（2－37）式构成1+j+01+j+0动作区不动作 区m l ϕml ϕ（a）（b）动作区简述高频闭锁方向保护的工作原理。

答：高频闭锁方向保护是通过高频通道间接比较被保护线路两侧的功率方向，以判别是被保护范围内部故障还是外部故障。

● 相继动作:由于信号的间断，间断角接近180度，因此，M 端的保护即可立即动作跳闸。

保护装置的这种工作情况—————即必须一端的保护先动作跳闸以后，另一端的保护才能动作跳闸，称之为“相继动作”● 简述相差高频保护的工作原理。

电力系统继电保护总复习题一、单选题1、系统发生故障时继电保护装置的任务是( A )A.切除故障元件B.减负荷C.动作于信号D.通知调度2、继电保护后备保护逐级配合是指（ D ）。

A.时间配合B.灵敏度配合C.时间或灵敏度配合D.时间和灵敏度均配合3、继电保护反映电力系统元件和电气设备的（ D ），根据运行维护条件和设备的承受能力，自动发出信号、减负荷或延时跳闸。

A．故障 B．完好状态C．正常运行状态 D．异常运行状态4、二次系统中，由信号发送机构、接收显示元件及其回路接线构成，实现准确、及时显示一次系统和设备的工作状态的系统称为（ A ）。

A．信号系统 B．操作电源系统C．测量及监测系统 D．控制系统5、对继电保护的基本要求是：( C )四性。

A. 快速性、选择性、灵敏性、预防性B．安全性、选择性、灵敏性、可靠性C. 可靠性、选择性、灵敏性、快速性D．原则性、选择性、灵敏性、可靠性6、电力系统在运行中发生各种类型短路故障，将伴随着很大的短路电流和（ A ）。

A．电压降低 B．电压升高 C．电压逐渐升高7、无限大容量系统的特征为（ C ）。

A．当被供电系统中负荷变动甚至发生故障，电力系统母线电压应维持不变，频率不作要求B．当被供电系统中负荷变动甚至发生故障，电力系统母线频率应维持不变，电压不作要求C．当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率基本维持不变D．当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率不作要求8、电力系统中至少有一个中性点直接与接地设施相连接的接地方式称为（ A ）。

A．中性点直接接地 B．中性点经电阻接地C．中性点经电抗接地 D．中性点经消弧线圈接地9、发电厂、变电站的电气系统，按其作用分为一次系统和（ C ）。

A．模拟系统 B．数字系统C．二次系统 D．变换系统10、电力系统发生相间短路时的主要特征是（ A ）。

A．电流增大 B．电流减小C．电压升高 D．功率因数增大11、电力系统中相与相之间或相与地之间，通过电弧或其他较小阻抗形成的一种非正常连接称为（ B ）。

继电保护复习题（含参考答案）一、单选题（共50题，每题1分，共50分）l、自耦变压器加装零序差动保护是为了（）。

A、提高自耦变压器内部接地短路的灵敏度B、提高自耦变压器内部接地短路故障的快速性C、提高自耦变压器内部相间短路的可靠性D、自耦变压器内部短路双重化正确答案：A2、母线保护中复合电压闭锁元件不包含（）。

A、低电压B、负序电压C、电压突变D、零序电压正确答案： C3、双绕组变压器空载合闸的励磁涌流的特点有：（）。

A、变压器两侧电流相位一致B、变压器两侧电流相位无直接联系C、变压器两侧均有电流D、仅在变压器一侧有电流正确答案： D4、关千电子式互感器，下列说法错误的是（）。

A、有源电子式互感器利用电磁感应等原理感应被测信号B、无源电子式互感器利用光学原理感应被测信号C、所有电压等级的电子式互感器的输出均为数字信号D、35kV低压电子式互感器通常输出小模拟量信号正确答案： C5、输电线路中某一侧的潮流是送有功，受无功，它的电压超前电流为()。

A、90°,,..._,180°B、o O ,,..._,g o 0C、270°,,..._,360°D、180°,,..._,270°正确答案： C6、某220kV线路间隔智能终端检修压板投入时，相应母差（）。

A、强制解裂B、强制互联C、保持原来的运行状态D、闭锁差动保护正确答案： C7、下述不属千GOOSE报警功能的是（）A、断链报警B、网络风暴报警C、采样值中断D、GOOSE配置不一致报警正确答案： C8、与励磁涌流（一次值）特征无关的是（）。

A、系统电压B、合闸初相角C、TA传变特性D、变压器容量。

正确答案： C9、在所有圆特性的阻抗继电器中，当整定阻抗相同时，（）躲过渡电阻能力最强。

A、全阻抗继电器B、偏移特性阻抗继电器C、工频变化量阻抗继电器D、方向阻抗继电器正确答案： C10、智能终端具有信息转换和通信功能，当传送重要的控制命令时，通信机制采用（）方式，以满足实时性的要求。

继电保护工复习题含参考答案1、三相桥式整流中，RL承受的是整流变压器二次绕组的（）。

A、一半的相电压B、相电压C、一半的线电压D、线电压答案：D2、按照部颁反措要点的要求，有两套纵联差动保护的线路，（）。

A、两套纵联差动保护可共用一组直流熔断器供电B、两组与两套保护对应共用一套直流电源C、其中一组由专用的直流熔断器供电，另一组可与一套后备保护共用一组直流熔断器D、其中一组由专用的直流熔断器供电，另一组可与断路器控制回路共用一组直流熔断器答案：C3、交流放大电路的输出端接有负载电阻RL时，在相同的输入电压作用下，输出电压的幅值比不接负载电阻RL时将()。

A、不定B、增大C、减小D、不变答案：C4、在电流互感器二次回路的接地线上（）安装有开断可能的设备。

A、必要时可以B、应C、不应D、视情况而定答案：C5、电力系统振荡时，接地故障点的零序电流将随振荡角的变化而变化。

当故障点越靠近震荡中心，零序电流变化幅度（）。

A、越小B、不定C、与功角无关D、越大答案：D6、在测试直流回路的谐波分量时须使用()。

A、电子管电压表B、直流电压表C、万用表D、普通交流电压表答案：A7、用于500kV线路保护的电流互感器一般选用（）。

A、D级B、TPS级C、TPY级D、P级答案：C8、电流互感器的二次回路应有一个接地点。

但对于有几组电流互感器连接在一起的保护，则应在（）处接地。

A、中央信号屏B、控制屏C、保护屏D、TA端子箱答案：C9、在数字保护中，电压频率变换器（VFC）构成模数变换器时，其主要优点是（）。

A、精度高B、速度快C、易隔离和抗干扰能力强D、经济性好答案：C10、一个线圈的电感与（）无关。

A、匝数B、有无铁芯C、尺寸D、外加电压答案：D11、当架空输电线路发生三相短路故障时，该线路保护安装处的电流和电压的相位关系是（）。

A、线路阻抗角B、功率因素角C、0度D、保护安装处的功角答案：A12、在小电流接地系统中，发生单相接地时，母线电压互感器开口三角电压为（）。
