一、继电保护的任务：（1）、当电力系统出现故障时，给控制主设备（如输电线路、发电机、变压器等）的断路器发出跳闸信号，将发生故障的主设备从系统中切除，保证无故障部分继续运行；（2）、当电力系统出现不正常工作状态时继电保护发出信号，运行人员根据继电保护发出的信号对不正常的工作状态进行处理，防止不正常工作状态发展成故障而造成事故。
二、继电保护的四项基本要求:选择性、迅速性、灵敏性、可靠性。
三、继电保护装置一般由三部分组成，即测量部分、逻辑部分和执行部分。
四、动合触点:也叫常开触点。
指线圈不带电或带电不足时触点处于断开状态的这一类触点。
反之带上足够大电时该触点就闭合。
动断触点:也叫常闭触点。
指线圈不带电或带电不足时触点处于闭合状态的这一类触点。
反之带上足够大电时该触点就断开。
五、后备保护是主保护或断路器拒动时，用以切除故障的保护。
定时限过电流保护（电流Ⅲ段保护）就是后备保护。
后备保护分为远后备、近后备两种方式。
近后备是当主保护拒动时，由本电力设备或线路的另一套保护实现的后备保护。
远后备是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备。
六、电流互感器（TA ）减极性原则：一次侧电流从极性端流入，则二次侧电流从极性端流出。
七、电量变换。
将互感器二次侧电压(额定 100V)、电流(额定5A 或1A)，转换成弱电压，以适应弱电元件的要求。
电压变换器(UV)：将TV 二次值进一步变成小电压。
电流变换器(UA)：将TA 二次值进一步变成小电压。
电抗变换器(UX)：将TA 二次值进一步变成小电压。
八、电流继电器：①动作电流：使电流继电器刚好动作的最小电流值，称为继电器的动作电流，记作 ②返回电流：使电流继电器刚好返回的最大电流值，称为继电器的返回电流，记作③返回系数：返回系数越大，灵敏度越高，一般为0.85~0.9④动作电流的调整方法：a.改变继电器线圈的连接：同一刻度下，并联时的动作电流为串联时的2倍。
继电保护复习题（附参考答案）一、单选题（共30题，每题1分，共30分）1、三段式电流保护中( )构成线路的后备保护。
A、瞬时电流速断保护B、定时限过电流保护C、限时电流速断保护正确答案：B2、电动机低定值电流速断保护在( )投入。
A、故障时B、电动机起动后C、电动机起动时正确答案：B3、频率是电力系统运行的一个重要指标,反应电力系统( )供需平衡的状态。
A、无功功率B、视在功率C、有功功率正确答案：C4、在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。
A、母线备用B、暗备用C、明备用D、变压器备用正确答案：B5、高压电动机运行常见的异常运行状态有:( )、一相熔断器熔断或三相不平衡、堵转过负荷引起的过电流、供电电压过低或过高。
A、起动时间过长B、一相绕组的匝间短降C、定子绕组的相间短路故障正确答案：A6、电力系统发生不对称短路,各相序电流中( )的三相大小相等,相位相同。
A、负序电流B、正序电流C、零序电流正确答案：C7、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。
A、低电压保护B、距离保护C、气体保护正确答案：A8、电气设备检修时,工作票的有效期限以( )为限。
A、一般不超过两天B、当天C、批准的检修期限正确答案：C9、某车轴装配车间主任安排员工用稀释剂(易燃易爆物品)清除车轴裝配总线表面油漆的同时还安排人员在装配线附近进行烧焊作业。
这样的做法可能导致 0 事故的发生。
( )A、高处坠落B、爆炸C、机械伤害正确答案：B10、电力系统中相与相之间或相与地之间,通过电弧或其他较小阻抗形成的一种非正常连接称为( )。
A、开路B、短路C、断路D、虚接正确答案：B11、变压器相间短路的后备保护作为变压器差动保护或电流速断保护和( )的后备保护。
A、负序过电流保护B、序电流保护C、过电流保护D、气体保护正确答案：D12、中性点不接地系统发生单相接地故障,非故障线路零序电流( )。
1. 继电保护装置是当电力系统中发生故障或出现异常状态时能自动、迅速而有选择地切除故障设备或发出告警信号的一种专门的反事故用自动装置。
2.继电保护装置一般由测量比较元件、逻辑判断元件、执行输出元件三部分组成。
3.继电保护的可靠性是指保护在应动作时不拒动，不应动作时不误动。
4.所谓灵敏性是指对保护范围内发生故障的反应能力。
5.电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出现不正常工作时，继电保护装置一般应发出信号。
6.继电器的返回参数与动作参数之比,称为返回系数。
7. 三段式电流保护中，保护范围最小的是瞬时电流速断保护。
8. 过电流方向保护是在过电流保护的基础上，加装一个方向元件而组成的装置。
9.继电保护的灵敏系数K要求。
sen11.定时限过电流保护的动作时限是按阶梯原则来选择的。
12．电流速断保护定值不能保证选择性时，则电流速断保护要误动作，需要加装方向元件。
13.按阶梯时限原则整定的过电流保护，越靠近电源侧，短路电流越大，动作时限越长。
14. 微机保护装置的功能特性主要是由软件决定的。
15. 对1kV及以上的架空线路和电缆与架空线的混合线路，当其上有断路器时，就应装设自动重回闸。
16. 变压器的主保护通常采用差动保护和瓦斯保护。
17. 距离保护是反应故障点到保护安装处的距离，并根据距离的远近确定动作时间的—种保护。
18.在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的选择性。
19．断路器失灵保护属于近后备保护。
20.数字式保护装置中适合存放保护定值的是存储器芯片。
21. 对于发电机定子绕组的相间短路，要求容量在1MW以上的发电机，应装纵差动保护。
22. 电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越灵敏。
23．电力系统发生短路故障时，通常伴有电流增大，电压电压降低，以及电流与电压间相位改变等现象。
24.对继电保护装置的四项基本要求是选择性、速动性、灵敏性和可靠性。

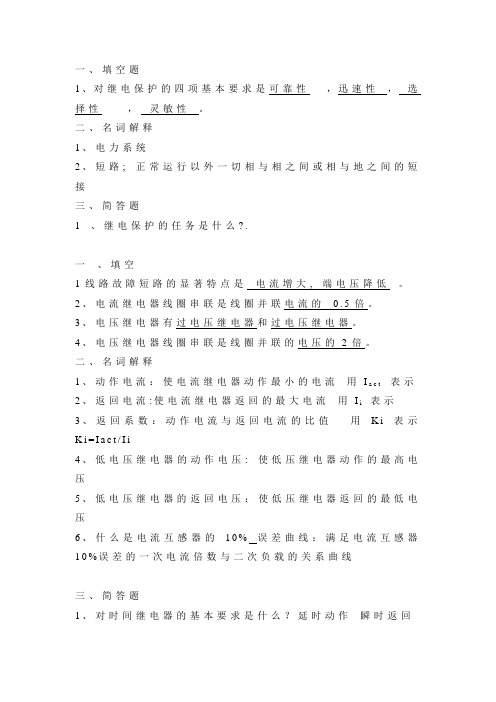

一、填空题1、对继电保护的四项基本要求是可靠性，迅速性，选择性，灵敏性。
二、名词解释1、电力系统2、短路;正常运行以外一切相与相之间或相与地之间的短接三、简答题1、继电保护的任务是什么?.一、填空1线路故障短路的显著特点是电流增大,端电压降低。
2、电流继电器线圈串联是线圈并联电流的0.5倍。
3、电压继电器有过电压继电器和过电压继电器。
4、电压继电器线圈串联是线圈并联的电压的2倍。
二、名词解释1、动作电流：使电流继电器动作最小的电流用I a c t表示2、返回电流:使电流继电器返回的最大电流用I i表示3、返回系数：动作电流与返回电流的比值用K i 表示K i=I a c t/I i4、低电压继电器的动作电压: 使低压继电器动作的最高电压5、低电压继电器的返回电压：使低压继电器返回的最低电压6、什么是电流互感器的10%误差曲线：满足电流互感器10%误差的一次电流倍数与二次负载的关系曲线三、简答题1、对时间继电器的基本要求是什么？延时动作瞬时返回2、在继电保护中电流互感器的极性是如何规定的？按四、画图分析题1、画出电流保护接线中三相完全星形接线的接线图，并说明接线的特点。
2、画出电流保护接线中两相不完全星形接线的接线图，并说明接线的特点。
3、说明三段式电流保护各段保护的动作电流的整定，动作时限的整定及各段的保护范围。
4、为什么说三段式电流保护是一套性能完善的保护。
5、如下图分析当线路末端A B两相短路时保护如何动作。
一、填空1、在和电网中电流保护需要加装方向元件。
名词解释1、功率方向继电器的接线方式2、功率方向继电器的900接线方式3、按相起动简答题1、在电流保护中方向问题是如何提出的？2、什么是方向元件？它的作用是什么？3、在方向电流保护中，功率的正方向是如何规定的？4、对功率方向继电器接线方式的要求？5、方向过电流保护动作时限如何整定？6、在方向过电流保护中，方向元件的安装原则是什么？7、方向电流保护为什么要采用按相起动？1、出现和是发生接地故障的基本特征。
继电保护工专业技能复习题及答案一、单选题（共40题，每题1分，共40分）1、单侧电源供电系统短路点的过渡电阻对距离保护的影响是()。
A、保护范围不定B、保护范围不变C、使保护范围伸长D、使保护范围缩短正确答案：D2、保护装置整组试验实测动作时间与整定时间误差最大值不得超过整定时间级差的（）。
A、0.2B、0.1C、0.05D、0.15正确答案：B3、按照反措要点的要求，防止跳跃继电器的电流线圈应()。
A、与跳闸继电器出口触点并联B、接在出口触点与断路器控制回路之间C、与断路器跳闸线圈并联D、任意接正确答案：B4、双母线倒闸操作过程中，母线保护仅由()构成，动作时将跳开两段母线上所有联接单元。
A、大差、两个小差B、两个小差C、大差D、一个小差正确答案：C5、在电流互感器二次绕组接线方式不同的情况下，假定接入电流互感器二次导线电阻和继电器的阻抗均相同，二次计算负载以（）。
A、不完全星形接线最大B、三相三角形接线最大C、三相全星形接线最大D、两相电流差接线最大正确答案：D6、低频减载装置定检应做()试验。
A、低压闭锁回路检查B、负荷特性检查C、功角特性检查D、以上说法均不正确正确答案：A7、查找直流接地时，所用仪表内阻不应低于()。
A、2000Ω/VB、3000Ω/VC、500Ω/VD、1000Ω/V正确答案：A8、双母线的电流差动保护，当故障发生在母联断路器与母联电流互感器之间时出现动作死区，此时应该（）。
A、启动失灵保护B、启动失灵保护及远方跳闸C、启动远方跳闸D、启动母联失灵（或死区）保护正确答案：D9、220～500kV线路分相操作断路器使用单相重合闸，要求断路器三相合闸不同期时间不大于()。
A、10msB、1msC、5ms正确答案：C10、在隔离开关操作的暂态过程中，当隔离开关触点间距离()时发生闪络，将产生最高幅值的单个暂态。
A、刚断开B、最远C、一半D、最近正确答案：B11、距离保护定值校验时，应在（）倍的定值下测试动作时间。
绪论 （补充）1. 继电保护的概念：继电保护装置是指装设于整个电力系统的各个元件上，能在指定区域快速准确地对电气元件发生的各种故障或不正常运行状态作出反应，并按规定时限内动作，使断路器跳闸或发出信号的一种反事故自动装置。
2. 继电保护的基本任务和作用：任务：切除故障 ，针对不正常运行状态报警，快速恢复供电 作用：把故障影响限制在最小范围，预防故障的发生。
3. 继电保护的组成：继电保护装置可视为由测量部分、逻辑部分和执行部分组成4. 在电力系统发生短路故障时，电气量相对于正常运行状态要发生很大变化 a. 电流明显增大：在短路点与电源间直接联系的电气元件上的电流会增大b. 电压明显降低：故障相的相电压或相间电压会下降，而且离故障点愈近，下降愈多，甚至降为零c. 电压与电流间的相位角会发生变化d. 测量阻抗会发生变化：测量阻抗为测量点电压与电流相量的比值e. 电气元件流入与流出电流关系发生变化f. 出现负序和零序分量：正常运行时，系统中只存在正序分量，但发生不对称故障时会产生负序和零序分量5. 电磁型电流继电器 原 理： 测量电流大小，反应电流超过整定值而动作的继电器，作为测量或起动元件。
动作条件： 动作电流： 能够满足上式，使继电器动作的最小电流值。
返回条件： 继电器动作后，当IJ 减小时，继电器在弹簧作用下要返回。
为使继电器返回 返回电流： 满足上述条件，使继电器返回原位 的最大电流值。
返回系数：返回电流与起动电流的比值。
返回系数越大，则保护装置的灵敏度越高，但过大的返回系数会使继电器触点闭合不够可靠。
6. 电流互感器作用：电流互感器（TA ）就是把大电流按比例降到可以用仪表直接测量的数值，以便用仪表直接测量，并作为各种继电保护的信号源。
一次大电流变换为二次小电流（额定值为5A 或1A)；隔离作用。
（一次绕组和高压回路串联，应特别注意防止二次绕组开路，TA 二次回路必须有一点直接接地，但仅一点接地。
电力系统继电保护总复习题一、单选题1、系统发生故障时继电保护装置的任务是( A )A.切除故障元件B.减负荷C.动作于信号D.通知调度2、继电保护后备保护逐级配合是指（ D ）。
A.时间配合B.灵敏度配合C.时间或灵敏度配合D.时间和灵敏度均配合3、继电保护反映电力系统元件和电气设备的（ D ），根据运行维护条件和设备的承受能力，自动发出信号、减负荷或延时跳闸。
A．故障 B．完好状态C．正常运行状态 D．异常运行状态4、二次系统中，由信号发送机构、接收显示元件及其回路接线构成，实现准确、及时显示一次系统和设备的工作状态的系统称为（ A ）。
A．信号系统 B．操作电源系统C．测量及监测系统 D．控制系统5、对继电保护的基本要求是：( C )四性。
A. 快速性、选择性、灵敏性、预防性B．安全性、选择性、灵敏性、可靠性C. 可靠性、选择性、灵敏性、快速性D．原则性、选择性、灵敏性、可靠性6、电力系统在运行中发生各种类型短路故障，将伴随着很大的短路电流和（ A ）。
A．电压降低 B．电压升高 C．电压逐渐升高7、无限大容量系统的特征为（ C ）。
A．当被供电系统中负荷变动甚至发生故障，电力系统母线电压应维持不变，频率不作要求B．当被供电系统中负荷变动甚至发生故障，电力系统母线频率应维持不变，电压不作要求C．当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率基本维持不变D．当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率不作要求8、电力系统中至少有一个中性点直接与接地设施相连接的接地方式称为（ A ）。
A．中性点直接接地 B．中性点经电阻接地C．中性点经电抗接地 D．中性点经消弧线圈接地9、发电厂、变电站的电气系统，按其作用分为一次系统和（ C ）。
A．模拟系统 B．数字系统C．二次系统 D．变换系统10、电力系统发生相间短路时的主要特征是（ A ）。
A．电流增大 B．电流减小C．电压升高 D．功率因数增大11、电力系统中相与相之间或相与地之间，通过电弧或其他较小阻抗形成的一种非正常连接称为（ B ）。
继电保护复习题（含参考答案）一、单选题（共50题，每题1分，共50分）l、自耦变压器加装零序差动保护是为了（）。
A、提高自耦变压器内部接地短路的灵敏度B、提高自耦变压器内部接地短路故障的快速性C、提高自耦变压器内部相间短路的可靠性D、自耦变压器内部短路双重化正确答案：A2、母线保护中复合电压闭锁元件不包含（）。
A、低电压B、负序电压C、电压突变D、零序电压正确答案： C3、双绕组变压器空载合闸的励磁涌流的特点有：（）。
A、变压器两侧电流相位一致B、变压器两侧电流相位无直接联系C、变压器两侧均有电流D、仅在变压器一侧有电流正确答案： D4、关千电子式互感器，下列说法错误的是（）。
A、有源电子式互感器利用电磁感应等原理感应被测信号B、无源电子式互感器利用光学原理感应被测信号C、所有电压等级的电子式互感器的输出均为数字信号D、35kV低压电子式互感器通常输出小模拟量信号正确答案： C5、输电线路中某一侧的潮流是送有功，受无功，它的电压超前电流为()。
A、90°,,..._,180°B、o O ,,..._,g o 0C、270°,,..._,360°D、180°,,..._,270°正确答案： C6、某220kV线路间隔智能终端检修压板投入时，相应母差（）。
A、强制解裂B、强制互联C、保持原来的运行状态D、闭锁差动保护正确答案： C7、下述不属千GOOSE报警功能的是（）A、断链报警B、网络风暴报警C、采样值中断D、GOOSE配置不一致报警正确答案： C8、与励磁涌流（一次值）特征无关的是（）。
A、系统电压B、合闸初相角C、TA传变特性D、变压器容量。
正确答案： C9、在所有圆特性的阻抗继电器中，当整定阻抗相同时，（）躲过渡电阻能力最强。
A、全阻抗继电器B、偏移特性阻抗继电器C、工频变化量阻抗继电器D、方向阻抗继电器正确答案： C10、智能终端具有信息转换和通信功能，当传送重要的控制命令时，通信机制采用（）方式，以满足实时性的要求。
继电保护工复习题含参考答案1、三相桥式整流中，RL承受的是整流变压器二次绕组的（）。
A、一半的相电压B、相电压C、一半的线电压D、线电压答案：D2、按照部颁反措要点的要求，有两套纵联差动保护的线路，（）。
A、两套纵联差动保护可共用一组直流熔断器供电B、两组与两套保护对应共用一套直流电源C、其中一组由专用的直流熔断器供电，另一组可与一套后备保护共用一组直流熔断器D、其中一组由专用的直流熔断器供电，另一组可与断路器控制回路共用一组直流熔断器答案：C3、交流放大电路的输出端接有负载电阻RL时，在相同的输入电压作用下，输出电压的幅值比不接负载电阻RL时将()。
A、不定B、增大C、减小D、不变答案：C4、在电流互感器二次回路的接地线上（）安装有开断可能的设备。
A、必要时可以B、应C、不应D、视情况而定答案：C5、电力系统振荡时，接地故障点的零序电流将随振荡角的变化而变化。
当故障点越靠近震荡中心，零序电流变化幅度（）。
A、越小B、不定C、与功角无关D、越大答案：D6、在测试直流回路的谐波分量时须使用()。
A、电子管电压表B、直流电压表C、万用表D、普通交流电压表答案：A7、用于500kV线路保护的电流互感器一般选用（）。
A、D级B、TPS级C、TPY级D、P级答案：C8、电流互感器的二次回路应有一个接地点。
但对于有几组电流互感器连接在一起的保护，则应在（）处接地。
A、中央信号屏B、控制屏C、保护屏D、TA端子箱答案：C9、在数字保护中，电压频率变换器（VFC）构成模数变换器时，其主要优点是（）。
A、精度高B、速度快C、易隔离和抗干扰能力强D、经济性好答案：C10、一个线圈的电感与（）无关。
A、匝数B、有无铁芯C、尺寸D、外加电压答案：D11、当架空输电线路发生三相短路故障时，该线路保护安装处的电流和电压的相位关系是（）。
A、线路阻抗角B、功率因素角C、0度D、保护安装处的功角答案：A12、在小电流接地系统中，发生单相接地时，母线电压互感器开口三角电压为（）。
1、在过量（欠量）继电器中，为什么要求其动作特性满足“继电特性”？若不满足，当加入继电器的电量在动作值附近时将可能出现什么情况？答：过量继电器的继电特性类似于电子电路中的“施密特特性“，如图2-1所示。
当加入继电器的动作电量（图中的）大于其设定的动作值（图中的opI ）时，继电器能够突然动作；继电器一旦动作以后，即是输入的电气量减小至稍小于其动作值，继电器也不会返回，只有当加入继电器的电气量小于其设定的返回值（图中的reI ）以后它才突然返回。
无论启动还是返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置，这种特性称为“继电特性”。
kI为了保证继电器可靠工作，其动作特性必须满足继电特性，否则当加入继电器的电气量在动作值附近波动时，继电器将不停地在动作和返回两个状态之间切换，出现“抖动“现象，后续的电路将无法正常工作。
126534op I kI reI 1E 0E2、单相接地时零序分量特点有哪些？答：1）故障点的零序电压最高，系统中距离故障点越远处的零序电压越低，变压器中性点处的零序电压为零。
零序电压由故障点到接地中性点，按线性分布。
2）零序电流是由故障处零序电压产生的，零序电流的分布主要取决于变压器零序阻抗，亦即决定于中性点接地变压器的数目和分布。
3）对于发生故障的线路，两端零序功率的方向与正序功率的方向相反，零序功率方向实际上都是由故障点指向母线的。
3、影响阻抗继电器正确测量的因素有哪些?答：(1)故障点的过渡电阻；(2)保护安装处与故障点间的助增电流和汲出电流；(3)电力系统振荡；(4)电压二次回路断线；(5)电流互感器及电压互感器的误差；(6)被保护线路的串补电容等。
4、简述高频相差式保护的基本原理。
答：高频相差式保护的基本原理为：保护范围外部故障，两侧电流相位相反。
两侧高频发信和只在工频电流的正半周发信，故各侧收信机收到的是连续高频信号，保护不动作。
保护范围内部故障，两侧电流相位相同，两侧高频发信机也只在工频电流正半周发信，故收信机收到的是间断的高频信号，保护动作。
5、在双侧电源供电的网络中，方向性电流保护利用了短路时电气量的什么特征解决了仅利用电流幅值特征不能解决的问题？答：在双侧电源供电网络中，利用电流幅值特征不能保证保护动作的选择性。
方向性电流保护利用短路时功率方向的特征，当短路功率由母线流向线路时表明故障点在线路方向上，是保护应该动作的方向，允许保护动作。
反之，不允许保护动作。
用短路时功率方向的特征解决了仅用电流幅值特征不能区分故障位置的问题，并且线路两侧的保护只需按照单电源的配合方式整定配合即可满足选择性。
6、纵联保护与阶段式保护的根本差别是什么？答：纵联保护与阶段式保护的根本差别在于，阶段式保护仅检测、反应保护安装处一端的电气量，其无延时的速动段（即第Ⅰ段）不能保护全长，只能保护线路的一部分，另一部分则需要依靠带有一定延时的第Ⅱ段来保护；而纵联保护通过通信联系，同时反应被保护线路两端的电气量，无需延时配合就能够区分出区内故障与区外故障，因而可以实现线路全长范围内故障的无时限切除。
7、何谓阻抗继电器的精确工作电流?当故障时流过阻抗继电器的电流小于精确工作电流时有何影响?答：对应于Zop．k=0．9Zset时通入继电器的电流称为阻抗继电器的精确工作电流。
当故障时流过继电器的电流小于精确工作电流时Zop.k将减小，保护范围将缩小，动作阻抗的误差将大于10％。
8、何谓高频保护?在我国广泛应用的高频保护有哪几种?答：采用高频(一般为50～300kHz)电流信号，以输电线路本身为通道构成的保护，称为高频保护。
广泛采用的有高频闭锁方向保护、高频闭锁距离保护、高频闭锁零序电流保护和电流相位差动高频保护。
9、相间短路保护用功率方向继电器采用900接线方式,其优点有哪些?答：（1）不论发生三相短路还是两相短路，继电器均能正确判断故障方向；（2）适当选择功率方向继电器的内角，可以使继电器工作与接近最灵敏状态；（3）在两相短路时，加在继电器上的电压为故障相与非故障相之间的电压，其值较大，不会有电压“死区”。
10、功率方向判别元件实质上是在判别什么？为什么会存在“死区”？什么时候要求它动作最灵敏？答：功率方向判别元件实质是判别加入继电器的电压和电流之间的相位，并且根据一定关系[cos(+a)是否大于0]判别初短路功率的方向。
为了进行相位比较，需要加入继电器的电压、电流信号有一定的幅值（在数字式保护中进行相量计算、在模拟式保护中形成方波），且有最小的动作电压和电流要求。
当短路点越靠近母线时电压越小，在电压小雨最小动作电压时，就出现了电压死区。
在保护正方向发生最常见故障时，功率方向判别元件应该动作最灵敏。
11、为什么定时限过电流保护的灵敏度、动作时间需要同时逐级配合，而电流速断的灵敏度不需要逐级配合？答：定时限过电流保护的整定值按照大于本线路流过的最大负荷电流整定，不但保护本线路的全长，而且保护相邻线路的全长，可以起远后备保护的作用。
当远处短路时，应当保证离故障点最近的过电流保护最先动作，这就要求保护必须在灵敏度和动作时间上逐级配合，最末端的过电流保护灵敏度最高、动作时间最短，每向上一级，动作时间增加一个时间级差，动作电流也要逐级增加。
否则，就有可能出现越级跳闸、非选择性动作现象的发生。
由于电流速断只保护本线路的一部分，下一级线路故障时它根本不会动作，因而灵敏度不需要逐级配合。
12、距离保护装置一般由哪几部分组成？简述各部分的作用。
答：距离保护一般由启动、测量、振荡闭锁、电压回路断线闭锁、配合逻辑和出口等几部分组成，它们的作用分述如下：(1)启动部分：用来判别系统是否发生故障。
系统正常运行时，该部分不动作；而当发生故障时，该部分能够动作。
通常情况下，只有启动部分动作后，才将后续的测量、逻辑等部分投入工作。
(2)测量部分：在系统故障的情况下，快速、准确地测定出故障方向和距离，并与预先设定的保护范围相比较，区内故障时给出动作信号，区外故障时不动作。
(3)振荡闭锁部分：在电力系统发生振荡时，距离保护的测量元件有可能误动作，振荡闭锁元件的作用就是正确区分振荡和故障。
在系统振荡的情况下，将保护闭锁，即使测量元件动作，也不会出口跳闸；在系统故障的情况下，开放保护，如果测量元件动作且满足其他动作条件，则发出跳闸命令，将故障设备切除。
(4)电压回路断线部分：电压回路断线时，将会造成保护测量电压的消失，从而可能使距离保护的测量部分出现误判断。
这种情况下应该将保护闭锁，以防止出现不必要的误动。
(5)配合逻辑部分：用来实现距离保护各个部分之间的逻辑配合以及三段式保护中各段之间的时限配合。
(6)出口部分：包括跳闸出口和信号出口，在保护动作时接通跳闸回路并发出相应的信号。
13、为什么绝缘监视装置是无选择性的?用什么方法查找故障线路?答：绝缘监视装置是反应母线出现零序电压而动作的，与母线相连的任一出线发生单相接地，母线都将出现零序电压，装置均发出信号，所以是无选择性的。
可用依次断开线路的方法查找故障线路，当断开某条线路若信号消失，则该线路即为故障线路。
14、什么是距离继电器的参考电压？其工作电压作用是什么？选择参考电压的原则是什么？答：在相位比较的距离继电器中，用作相位比较的电压称为参考电压，也叫做极化电压，例如在相位比较式12180arg180op mU a a U ••-≤≤+oo中，用电压m U •判断m U •相位是否符合方程式，所以m U •就称为参考电压和极化电压。
选择参考电压的原则：相位不随故障位置变化、在出口短路时不为0的电压量作为比相的参考电压，如正序电压、记忆电压等。
15、解释什么是阻抗继电器的最大灵敏角，为什么通常选定线路阻抗角为最大灵敏角？答：当测量阻抗Zm 的阻抗角与正向整定阻抗Zset1的阻抗角相等时，阻抗继电器的动作阻抗最大，正好等于Zset1,即Zop=Zset1,此时继电器最为灵敏，所以Zset1的阻抗角又称为最灵敏角。
选定线路阻抗角为最大灵敏角，是为了保证在线路发生金属性短路的情况下，阻抗继电器动作最灵敏。
16、反映相间短路的阶段式距离保护与阶段式电流保护相比，有哪些优点？答：突出的优点是灵敏性好。
距离I 段可保护被保护线路全长的80%～85％，且 保护范围不随运行方式变化；距离Ⅱ段的保护范围也较电流Ⅱ段大，且保护范围基本上不随运行方式变化；距离Ⅲ段也因阻抗继电器同时反应电流增大和电压降低而比电流Ⅲ段灵敏。
17、什么是重合闸前加速保护？答：所谓前加速就是当线路第一次故障时，靠近电源端保护无选择性动作，然后进行重合。
如果重合于永久性故障上，则在断路器合闸后，再有选择性的切除故障。
18、什么是重合闸后加速保护？答：所谓后加速就是当线路第一次故障时，保护有选择性的动作，然后进行重合。
如果重合于永久性故障上，则在断路器合闸后，再加速保护动作瞬时切除故障，而与第一次动作是否带有时限无关。
19、微机保护由哪几部分构成？20、简述微机保护的抗干扰措施。
计算题1、 如图2-4所示网络，流过保护1、2、3的最大负荷电流分别为400A 、500A 、550A,ss K =1.3、re K =0.85，rel K Ⅲ=1.15， 1t Ⅲ=2t Ⅲ=0.5s ，3t Ⅲ=1.0s ，试计算：（1） 保护4 的过电流定值；（2） 保护4的过电流定值不变，保护1所在元件故障被切除，当返回系数re K 低于何值时会造成保护4误动？（3） re K =0.85时，保护4的灵敏系数sen K =3.2，当re K =0.7时保护4 的灵敏系数降低到多少？图2-4 系统示意图解：过电流保护4 的最大负荷电流为 4.max I =400+500+550=1450A 保护4的过电流定值为 .44.max ss rel set reK K II K =ⅢⅢ=2.55A时限为 4t Ⅲ=max （1t Ⅲ，2t Ⅲ，3t Ⅲ）+t ∆=1.5s（2）保护21 切除故障后，流过保护4 的最大负荷电流 4.max 'I =500+550=1050A=1.05kA ，在考虑电动机的自启动出现的最大保护电流 .max ss I =ss K 4.max'I =1.3×1.05=1.365kA ，这个电流必须小于保护4 的返回电流，否则1.5s 以后保护4 将误切除。
相应的要求.max ss I ≤re I =.4re set K I Ⅲ=2.55re K ，从而2.55re K ＞1.365，re K ＞1.3652.55=0.535。
当返回系数低于0.535时，会造成保护误动。
（3）保护4的灵敏系数..min .4.4k B sen set I K I =Ⅲ=..min 4.max k B rerel ss I K K K I Ⅲ，.4sen K 与re K 成正比，当re K 下降时灵敏系数下降，sen K =0.73.20.85⨯=2.635。
